专题10稳恒电流

1．(2020·江苏省高考真题)某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时(　　)

A．车灯的电流变小 B．路端电压变小

C．电路的总电流变小 D．电源的总功率变大

2．(2020·浙江省高考真题)国际单位制中电荷量的单位符号是C，如果用国际单位制基本单位的符号来表示，正确的是(　　)

A．   B．    C．    D．

3．(2020·全国高考课标1卷)图(a)所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图(b)所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是(　　)

A． B．

C． D．

4．(2020·浙江省高考真题)小明在一根细橡胶管中灌满食盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。他将此盐水柱接到电源两端，电源电动势和内阻恒定。握住盐水柱两端将它水平均匀拉伸到原长的1.2倍，若忽略温度对电阻率的影响，则此盐水柱(    )

A．通过的电流增大

B．两端的电压增大

C．阻值增大为原来的1.2倍

D．电功率增大为原来的1.44倍

5．(2020·四川省棠湖中学高三二模)如图所示电路中，电源内阻忽略不计，R0为定值电阻，Rm为滑动变阻器R的最大阻值，且有；开关S1闭合后，理想电流表A的示数为I，理想电压表V1、V2的示数分别为U1、U2，其变化量的绝对值分别为△I、△U1、△U2。则下列说法正确的是(   )

A．断开开关S2，将R的滑动触片向右移动，则电流A示数变小、电压表V2示数变小

B．保持R的滑动触片不动，闭合开关S2，则电流表A示数变大、电压表V1示数变小

C．断开开关S2，将R的滑动触片向右移动，则滑动变阻器消耗的电功率减小

D．断开开关S2，将R的滑动触片向右移动，则有

6．(2020·内蒙古自治区高三一模)如图甲所示电路中，电源电动势E=6V，内阻r=1Ω，外电路接有三个定值电阻R1=2Ω、R2=3Ω、R3=6Ω，虚线框内的电路可等效为一个电源，如图乙所示，其等效电动势E＇等于CD间未接入用电器时CD间的电压，若用导线直接将C、D两点连接起来，通过该导线的电流等于等效电源的短路电流．下列说法正确的是

A．等效电源的电动势E＇=5V

B．等效电源的短路电流为1.2A

C．等效电源的内阻r＇=7.5Ω

D．等效电源的最大输出功率为0.3W

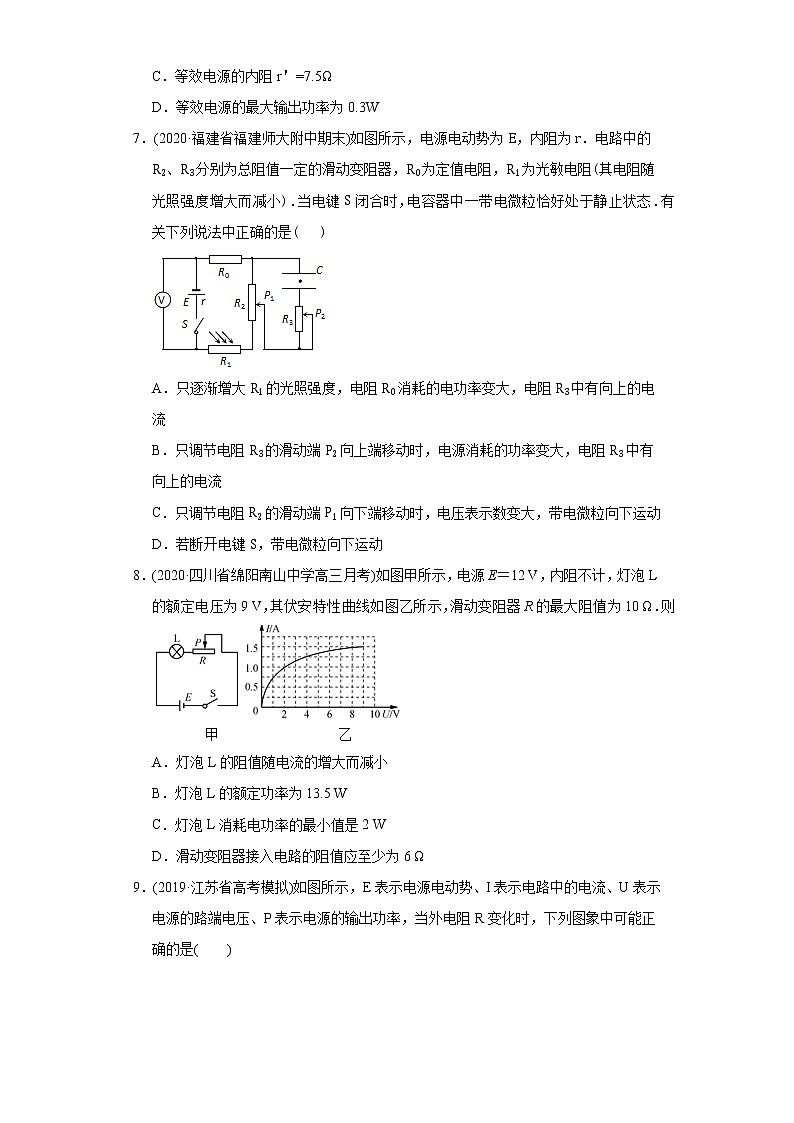

7．(2020·福建省福建师大附中期末)如图所示，电源电动势为E，内阻为r．电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻(其电阻随光照强度增大而减小)．当电键S闭合时，电容器中一带电微粒恰好处于静止状态．有关下列说法中正确的是(   )

A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向上的电流

B．只调节电阻R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流

C．只调节电阻R2的滑动端P1向下端移动时，电压表示数变大，带电微粒向下运动

D．若断开电键S，带电微粒向下运动

8．(2020·四川省绵阳南山中学高三月考)如图甲所示，电源E＝12 V，内阻不计，灯泡L的额定电压为9 V，其伏安特性曲线如图乙所示，滑动变阻器R的最大阻值为10 Ω．则

A．灯泡L的阻值随电流的增大而减小

B．灯泡L的额定功率为13.5 W

C．灯泡L消耗电功率的最小值是2 W

D．滑动变阻器接入电路的阻值应至少为6 Ω

9．(2019·江苏省高考模拟)如图所示，E表示电源电动势、I表示电路中的电流、U表示电源的路端电压、P表示电源的输出功率，当外电阻R变化时，下列图象中可能正确的是(　　)

A．

B．

C．

D．

10．(2020·河北承德第一中学高三月考)如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻r<R，c为滑动变阻器的中点。闭合开关后，将滑动变阻器的滑片由c点向a端滑动，下列说法正确的是(        )

A．R2消耗的功率变小

B．R3消耗的功率变大

C．电源输出的功率变大

D．电源内阻消耗的功率变大

11．(2020·宁夏回族自治区银川二中期末)图为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为

A． B．

C． D．

12．(2020·河北省衡水中学高三专练)如图所示，定值电阻R=20Ω，电动机线圈的电阻R0=10Ω，当开关S断开时，电流表的示数是0.5A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是(  )

A．I=1.5A B．I＜1.5A

C．P=15W D．P＞15W

13．(2020·甘肃省静宁县第一中学月考)用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表、，若把、分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是

A．图甲中的、的示数相同

B．图甲中的、的指针偏角相同

C．图乙中的、的示数和偏角都不同

D．图乙中的、的指针偏角相同

14．(2020·四川省三台中学实验学校月考)2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率σ就是电阻率ρ的倒数，即。下列说法正确的是(  )

A．电导率的单位是

B．材料的电导率与材料的形状有关

C．材料的电导率越小，其导电性能越强

D．电导率大小与温度无关

15．(2020·北京高三三模)电动机与小电珠串联接人电路，电动机正常工作时，小电珠的电阻为R1，两端电压为U1，流过的电流为I1；电动机的内电阻为R2，两端电压为U2，流过的电流为12。则

A． B． C． D．

16．(2020·贵州省安龙衡水教育期末)在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是(　　)

A．A变大，V变大

B．A变小，V变大

C．A变大，V变小

D．A变小，V变小

17．(2020·启东市吕四中学开学考试)如图所示的电路中，电阻R=2Ω．断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为

A．1Ω B．2Ω C．3Ω D．4Ω

18．(2020·甘肃省静宁县第一中学月考)如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则( )

A．V的读数变大，A的读数变小 B．V的读数变大，A的读数变大

C．V的读数变小，A的读数变小 D．V的读数变小，A的读数变大

19．(2020·浙江省高二学业考试)杭州市正将主干道上的部分高压钠灯换成LED灯，已知高压钠灯功率为400W，LED灯功率为180W，若更换4000盏，则一个月可节约的电能约为

A． B．

C． D．
