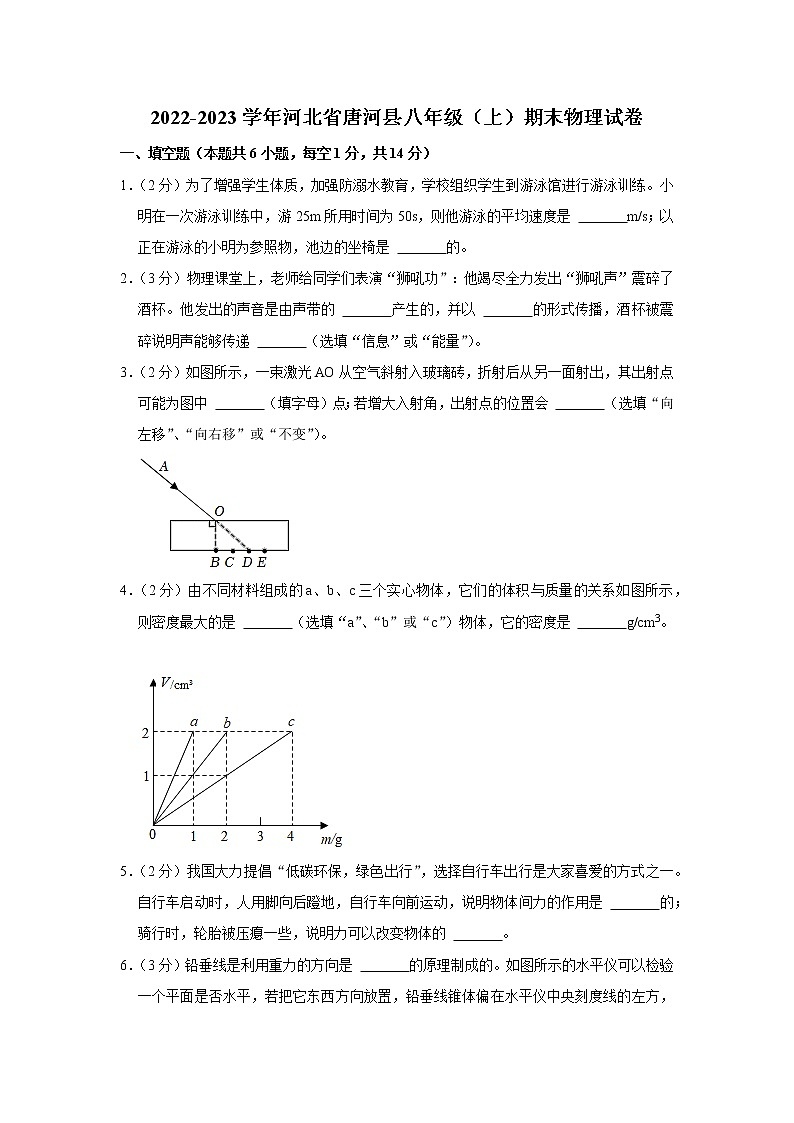

2022-2023学年河北省唐河县八年级（上）期末物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）为了增强学生体质，加强防溺水教育，学校组织学生到游泳馆进行游泳训练。小明在一次游泳训练中，游25m所用时间为50s，则他游泳的平均速度是 　 　m/s；以正在游泳的小明为参照物，池边的坐椅是 　 　的。
2．（3分）物理课堂上，老师给同学们表演“狮吼功”：他竭尽全力发出“狮吼声”震碎了酒杯。他发出的声音是由声带的 　 　产生的，并以 　 　的形式传播，酒杯被震碎说明声能够传递 　 　（选填“信息”或“能量”）。
3．（2分）如图所示，一束激光AO从空气斜射入玻璃砖，折射后从另一面射出，其出射点可能为图中 　 　（填字母）点；若增大入射角，出射点的位置会 　 　（选填“向左移”、“向右移”或“不变”）。

4．（2分）由不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图所示，则密度最大的是 　 　（选填“a”、“b”或“c”）物体，它的密度是 　 　g/cm3。


5．（2分）我国大力提倡“低碳环保，绿色出行”，选择自行车出行是大家喜爱的方式之一。自行车启动时，人用脚向后蹬地，自行车向前运动，说明物体间力的作用是 　 　的；骑行时，轮胎被压瘪一些，说明力可以改变物体的 　 　。

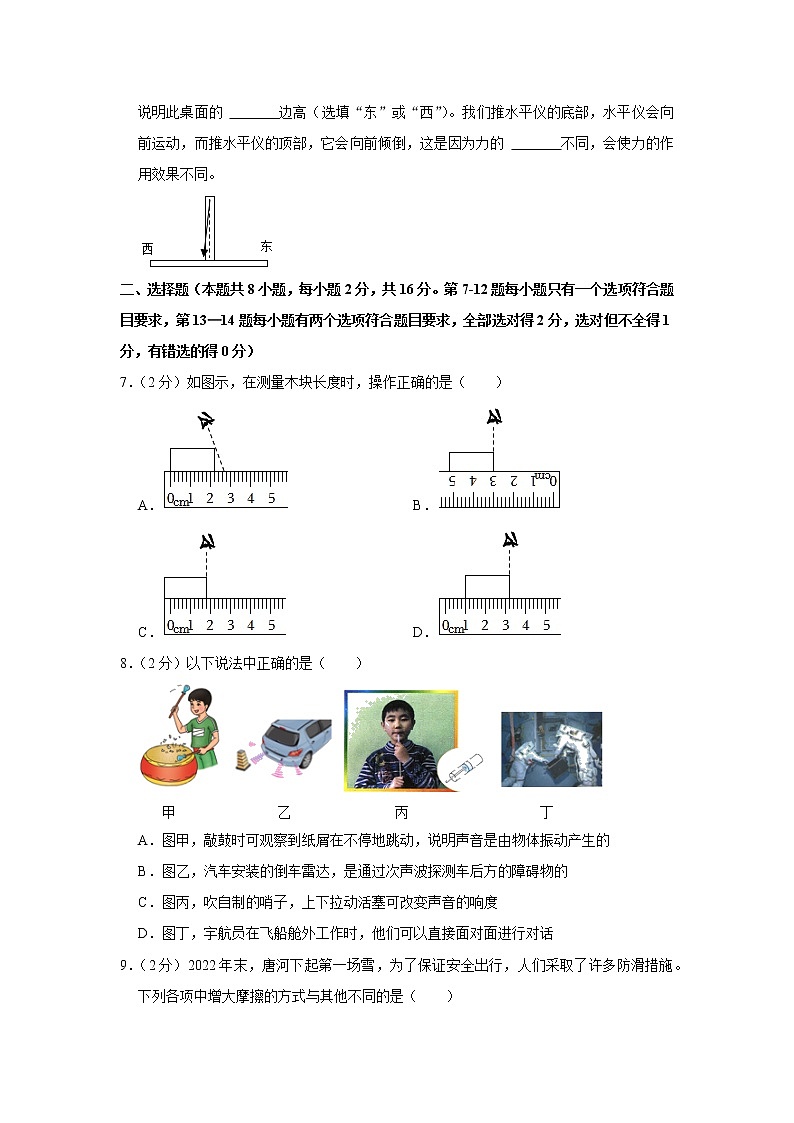

6．（3分）铅垂线是利用重力的方向是 　 　的原理制成的。如图所示的水平仪可以检验一个平面是否水平，若把它东西方向放置，铅垂线锥体偏在水平仪中央刻度线的左方，说明此桌面的 　 　边高（选填“东”或“西”）。我们推水平仪的底部，水平仪会向前运动，而推水平仪的顶部，它会向前倾倒，这是因为力的 　 　不同，会使力的作用效果不同。

二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7．（2分）如图示，在测量木块长度时，操作正确的是（　　）
A． B．
C． D．
8．（2分）以下说法中正确的是（　　）

A．图甲，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体振动产生的
B．图乙，汽车安装的倒车雷达，是通过次声波探测车后方的障碍物的
C．图丙，吹自制的哨子，上下拉动活塞可改变声音的响度
D．图丁，宇航员在飞船舱外工作时，他们可以直接面对面进行对话

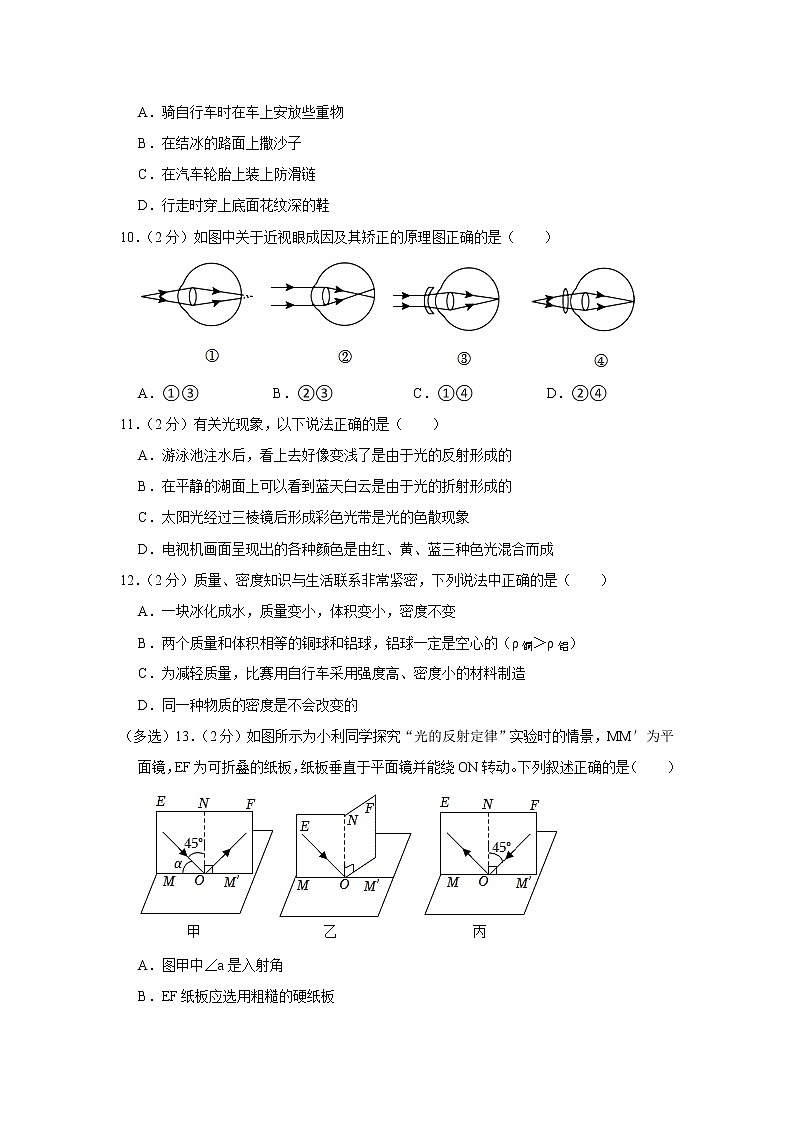

9．（2分）2022年末，唐河下起第一场雪，为了保证安全出行，人们采取了许多防滑措施。下列各项中增大摩擦的方式与其他不同的是（　　）
A．骑自行车时在车上安放些重物
B．在结冰的路面上撒沙子
C．在汽车轮胎上装上防滑链
D．行走时穿上底面花纹深的鞋
10．（2分）如图中关于近视眼成因及其矫正的原理图正确的是（　　）

A．①③ B．②③ C．①④ D．②④
11．（2分）有关光现象，以下说法正确的是（　　）
A．游泳池注水后，看上去好像变浅了是由于光的反射形成的
B．在平静的湖面上可以看到蓝天白云是由于光的折射形成的
C．太阳光经过三棱镜后形成彩色光带是光的色散现象
D．电视机画面呈现出的各种颜色是由红、黄、蓝三种色光混合而成
12．（2分）质量、密度知识与生活联系非常紧密，下列说法中正确的是（　　）
A．一块冰化成水，质量变小，体积变小，密度不变
B．两个质量和体积相等的铜球和铝球，铝球一定是空心的（ρ铜＞ρ铝）
C．为减轻质量，比赛用自行车采用强度高、密度小的材料制造
D．同一种物质的密度是不会改变的
（多选）13．（2分）如图所示为小利同学探究“光的反射定律”实验时的情景，MM′为平面镜，EF为可折叠的纸板，纸板垂直于平面镜并能绕ON转动。下列叙述正确的是（　　）

A．图甲中∠a是入射角
B．EF纸板应选用粗糙的硬纸板
C．图乙中反射光线不存在
D．图甲、丙现象可说明反射时光路是可逆的
（多选）14．（2分）小亚的朋友，小明和小华在操场上沿直跑道跑步，小亚将他们通过的路程和时间关系作图。如图所示，则下列说法中正确的是（　　）

A．两人都做匀速直线运动
B．两人同时出发，0～8s他们的平均速度相同
C．前2s内，小明跑得更快
D．0～8s，小华的平均速度是5m/s
三、实验探究题（本题共3小题，第15题4分、第16题6分、第17题8分，共18分）
15．（4分）某兴趣小组做探究凸透镜成像规律的实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、　 　的实像，在照相机和投影仪中，成像原理与此类似的是 　 　。
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 　 　（填“指尖的像”或“完整烛焰的像”）。
（3）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 　 　（填“能”或“不能”）出现烛焰的像。
16．（6分）小明在做“探究影响滑动摩擦力大小因素”的实验时，使用的器材有弹簧测力计、两个相同的铁块、长木板。

（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，弹簧测力计示数如图甲所示，则铁块受到滑动摩擦力的大小等于 　 　N；
（2）如图乙所示，将两个铁块叠放在一起，重复上面的操作。比较甲、乙两次实验，可以得出：在接触面的粗糙程度相同时，　 　越大，滑动摩擦力越 　 　；
（3）小明又将两个铁块按照图丙所示的方式放在长木板上进行实验。比较乙、丙两次实验，可探究滑动摩擦力的大小与 　 　的关系；
（4）实验后小明和同学交流讨论时发现：在实验中很难使铁块做匀速直线运动。于是小明设计了丁图所示的实验装置，该装置 　 　（选填“需要”或“不需要”）长木板做匀速直线运动。当长木板的运动速度增大时，弹簧测力计的示数 　 　（选填“增大”、“减小”或“不变”）。
17．（8分）某小组的同学们进行“探究固体的质量与体积的关系”的实验：

（1）小明将天平放在水平桌面上，把 　 　移至标尺的零刻线处，如图1甲所示，发现指针指向分度盘右侧，小明应该向 　 　（填“左”或“右”）调节平衡螺母直至指针指向分度盘中央的刻度线。
（2）小明用3个铁块、小丽用3个木块、小强用3个铝块分别进行实验，记录下实验数据。在老师的引导下，他们用这些实验数据做出了如图1乙所示的m﹣V关系图像。从图像可以看出：同种物质组成的不同物体，质量与体积的比值 　 　；不同物质组成的物体，质量与体积的比值一般 　 　（都填“相同”或“不同”）。因此，这个比值反映的是物质的一种特性，物理学中把它定义为物质的密度。
（3）接着该小组的同学对一块形状特殊的石头展开密度测量。
①将天平调节好以后，在左盘中放入铁块，向右盘中添加了几个砝码后，观察到天平的指针指在分度盘的位置如图2甲所示；再添加一个质量最小的砝码，指针指在分度盘的位置如图2乙所示。此时，应先取下质量最小的砝码，接着 　 　，直到指针指在分度盘的中央刻度线。
②在调好的天平左盘内放入石头，天平平衡时，右盘中的砝码和游码在标尺上的位置如图2丙所示，其质量是 　 　g。
③用不吸水的细线拴住石头，使其浸没在装有适量水的量筒中，量筒内水面位置如图2丁所示，则石头的密度是 　 　g/cm3。若石头具有吸水性，将导致密度的测量值 　 　（填“小于”、“等于”或“大于”）其真实密度。
四、作图题（本题共2小题，每题2分，共4分）
18．（2分）按要求完成作图
在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路。

19．（2分）一根绳子系着一个小球在竖直平面内摆动。请你作出小球摆动到右边最高点时，小球所受绳子拉力F与重力G的示意图。

五、综合应用题（本题共2小题，第20题9分，第21题9分，共18分）
20．（9分）星期天，爸爸带着小明开车送妈妈到机场乘坐飞机去上海出差，途中小明看见路旁的交通标志牌如图甲所示，并观察到汽车的速度表如图乙所示。请完成以下问题：

（1）汽车以图乙中速度表显示的速度匀速行驶15min后到达机场，则标志牌到机场的路程是多少？
（2）在遵守交通规则的前提下，汽车从该标志牌到机场的最短行驶时间是多少？
（3）小明妈妈乘坐的飞机航班信息如图所示，小明查询到飞机从南阳机场到浦东国际机场飞行的距离为1000km，则MF1043航班飞机飞行的平均速度是多少？
21．（9分）小华家的晒谷场上有一堆稻谷，体积为0.45m3，为了估测这堆稻谷的质量，他用一只空桶平平地装满一桶稻谷，测得桶中的稻谷的质量为10.8kg，再用这只桶装满一桶水，测得桶中水的质量为9kg，ρ水＝1×103kg/m3。求：
（1）桶的容积是多少？
（2）稻谷的密度是多少？（保留小数点后两位小数）
（3）这堆稻谷的总质量约为多少吨？

2022-2023学年河北省唐河县八年级（上）期末物理试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）为了增强学生体质，加强防溺水教育，学校组织学生到游泳馆进行游泳训练。小明在一次游泳训练中，游25m所用时间为50s，则他游泳的平均速度是 　0.5　m/s；以正在游泳的小明为参照物，池边的坐椅是 　运动　的。
【解答】解：小明游泳的平均速度：v＝＝＝0.5m/s；
以正在游泳的小明为参照物，池边的坐椅与小明之间发生了位置的变化，是运动的。
故答案为：0.5；运动。
2．（3分）物理课堂上，老师给同学们表演“狮吼功”：他竭尽全力发出“狮吼声”震碎了酒杯。他发出的声音是由声带的 　振动　产生的，并以 　声波　的形式传播，酒杯被震碎说明声能够传递 　能量　（选填“信息”或“能量”）。
【解答】解：物理课堂上，老师给同学们表演“狮吼功”：他竭尽全力发出“狮吼声”震碎了酒杯。他发出的声音是由人的声带振动产生的；声音是以声波的形式向外传播的；声音把酒杯震碎，说明声音可以传递能量。
故答案为：振动；声波；能量。
3．（2分）如图所示，一束激光AO从空气斜射入玻璃砖，折射后从另一面射出，其出射点可能为图中 　C　（填字母）点；若增大入射角，出射点的位置会 　往右移　（选填“向左移”、“向右移”或“不变”）。

【解答】解：如图所示，一束激光AO从空气斜射入玻璃砖，光线从O点斜射入玻璃中发生折射现象，折射光线向靠近法线方向偏折，折射角小于入射角，其出射点可能为C；
若增大入射角，折射角也增大，出射点会远离法线，即往右移。
故答案为：C；往右移。
4．（2分）由不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图所示，则密度最大的是 　c　（选填“a”、“b”或“c”）物体，它的密度是 　2　g/cm3。


【解答】解：（1）由图象可知，当a、b、c三种物质质量相同时，c的体积最小，根据ρ＝可知，密度最大的物质是c；
（2）由图象可知，当体积V＝1cm3时，c物质的质量为2g，
所以，它的密度是：ρc＝＝＝2g/cm3，
故答案为：c；2。
5．（2分）我国大力提倡“低碳环保，绿色出行”，选择自行车出行是大家喜爱的方式之一。自行车启动时，人用脚向后蹬地，自行车向前运动，说明物体间力的作用是 　相互　的；骑行时，轮胎被压瘪一些，说明力可以改变物体的 　形状　。
【解答】解：（1）自行车启动时，人用脚向后蹬地，脚给地向后的力，同时地给脚向前的力，人和自行车一起向前运动，说明物体间力的作用是相互的；
（2）轮胎受力后被压瘪，说明力可以改变物体的形状。
故答案为：相互；形状。
6．（3分）铅垂线是利用重力的方向是 　竖直向下　的原理制成的。如图所示的水平仪可以检验一个平面是否水平，若把它东西方向放置，铅垂线锥体偏在水平仪中央刻度线的左方，说明此桌面的 　东　边高（选填“东”或“西”）。我们推水平仪的底部，水平仪会向前运动，而推水平仪的顶部，它会向前倾倒，这是因为力的 　作用点　不同，会使力的作用效果不同。

【解答】解：铅垂线是利用重力的方向是竖直向下的原理制成的。如图所示的水平仪可以检验一个平面是否水平，若把它东西方向放置，铅垂线锥体偏在水平仪中央刻度线的左方，说明此桌面的东边高。
我们推水平仪的底部，水平仪会向前运动，而推水平仪的顶部，它会向前倾倒，这是因为力的作用点不同，会使力的作用效果不同。
故答案为：竖直向下；东；作用点。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7．（2分）如图示，在测量木块长度时，操作正确的是（　　）
A． B．
C． D．
【解答】解：A.读数时视线没有正对刻度线，故A错误；
B.刻度尺有刻度线的一边没有紧靠被测物体，故B错误；
C.刻度尺的零刻度线没有对准被测物体的一端，故C错误；
D.刻度尺放置正确，视线与刻度线垂直，故D正确。
故选：D。
8．（2分）以下说法中正确的是（　　）

A．图甲，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体振动产生的
B．图乙，汽车安装的倒车雷达，是通过次声波探测车后方的障碍物的
C．图丙，吹自制的哨子，上下拉动活塞可改变声音的响度
D．图丁，宇航员在飞船舱外工作时，他们可以直接面对面进行对话
【解答】解：A、在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体的振动产生的，故A正确；
B、汽车安装倒车雷达，通过超声波探测车后方的障碍物，故B错误；
C、吹自制的哨子，上下拉动活塞，改变了哨内空气柱的长度，空气柱振动快慢发生了变化，听到的声音的音调发生了变化，故C错误；
D、宇航员在飞船舱外工作时，他们之间的对话必须借助电子通讯设备才能进行。因为电磁波可以在真空中进行传播，而声音不能在真空中进行传播，故D错误。
故选：A。
9．（2分）2022年末，唐河下起第一场雪，为了保证安全出行，人们采取了许多防滑措施。下列各项中增大摩擦的方式与其他不同的是（　　）
A．骑自行车时在车上安放些重物
B．在结冰的路面上撒沙子
C．在汽车轮胎上装上防滑链
D．行走时穿上底面花纹深的鞋
【解答】解：A、骑自行车时在车上安放些重物，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
BCD、在结冰的路面上铺上稻草、在汽车轮胎上装上防滑链、行走时穿上底面花纹深的鞋，都是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
故选：A。
10．（2分）如图中关于近视眼成因及其矫正的原理图正确的是（　　）

A．①③ B．②③ C．①④ D．②④
【解答】解：①眼睛看近处的物体，像成在视网膜的后方，是远视眼的成因；
②眼睛看远处的物体，像成在视网膜的前方，是近视眼的成因；
③凹透镜对光线有发散作用，能使像推迟会聚在视网膜上，说明配戴凹透镜能矫正近视眼；
④凸透镜对光线有会聚作用，能使像提前会聚在视网膜上，说明配戴凸透镜能矫正远视眼。
故选：B。
11．（2分）有关光现象，以下说法正确的是（　　）
A．游泳池注水后，看上去好像变浅了是由于光的反射形成的
B．在平静的湖面上可以看到蓝天白云是由于光的折射形成的
C．太阳光经过三棱镜后形成彩色光带是光的色散现象
D．电视机画面呈现出的各种颜色是由红、黄、蓝三种色光混合而成
【解答】解：A、游泳池注水后，看上去好像变浅了是由于光的折射形成的，故A错误；
B、在平静的湖面上可以看到蓝天白云属于平面镜成像，是由于光的反射形成的，故B错误；
C、太阳光经过三棱镜后形成彩色光带是光的色散现象，故C正确；
D、电视机画面呈现出的各种颜色是由红、绿、蓝三种色光混合而成，故D错误。
故选：C。
12．（2分）质量、密度知识与生活联系非常紧密，下列说法中正确的是（　　）
A．一块冰化成水，质量变小，体积变小，密度不变
B．两个质量和体积相等的铜球和铝球，铝球一定是空心的（ρ铜＞ρ铝）
C．为减轻质量，比赛用自行车采用强度高、密度小的材料制造
D．同一种物质的密度是不会改变的
【解答】解：A、冰化成水，状态改变，物质多少不变，所以质量不变，体积变小，根据ρ＝知密度变大，故A错误；
B、若两球都是实心时，质量相等，根据密度公式变形可知：
实心铝球的体积V铝＝，实心铜球的体积V铜＝，
已知ρ铜＞ρ铝，所以V铜＜V铝，
又因为题中告诉两球的体积相等，所以铜球一定是空心的，故B错误；
C、自行车的体积一定，由m＝ρV可知，材料的密度越小，自行车的质量越小，比赛用自行车采用强度高、密度小的材料制造，故C正确；
D、同一种物质的密度，与物质温度和状态有关，所以是会改变的，故D错误。
故选：C。
（多选）13．（2分）如图所示为小利同学探究“光的反射定律”实验时的情景，MM′为平面镜，EF为可折叠的纸板，纸板垂直于平面镜并能绕ON转动。下列叙述正确的是（　　）

A．图甲中∠a是入射角
B．EF纸板应选用粗糙的硬纸板
C．图乙中反射光线不存在
D．图甲、丙现象可说明反射时光路是可逆的
【解答】解：A、入射角是入射光线和法线的夹角，不是入射光线与镜面的夹角，故A错误；
B、探究光的反射规律时，需要从不同方向观察纸板上的光线，纸板应该发生漫反射，表面应该是粗糙的，故B正确；
C、光在反射时，反射光线、入射光线、法线在同一平面内，图乙中，将纸板NOF向后折时在纸板上看不到反射光线，此实验现象说明反射光线、入射光线和法线在同一平面，反射光线依然存在，故C错误；
D、图甲、丙现象可说明反射时光路是可逆的，故D正确。
故选：BD。
（多选）14．（2分）小亚的朋友，小明和小华在操场上沿直跑道跑步，小亚将他们通过的路程和时间关系作图。如图所示，则下列说法中正确的是（　　）

A．两人都做匀速直线运动
B．两人同时出发，0～8s他们的平均速度相同
C．前2s内，小明跑得更快
D．0～8s，小华的平均速度是5m/s
【解答】解：A、由图象可知，小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；
而小华的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小华做的不是匀速直线运动，故A错误；
C、由图象可知，在前2s内，小华运动的距离比小明长，所以小华跑得较快，故C错误；
BD、由图象可知，两人同时出发，他们所用的时间都为8s，两人跑的全程都为40m，所以他们在前8s内的平均速度都为5m/s，故B、D正确。
故选：BD。
三、实验探究题（本题共3小题，第15题4分、第16题6分、第17题8分，共18分）
15．（4分）某兴趣小组做探究凸透镜成像规律的实验。

（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、　缩小　的实像，在照相机和投影仪中，成像原理与此类似的是 　照相机　。
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现 　完整烛焰的像　（填“指尖的像”或“完整烛焰的像”）。
（3）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上 　不能　（填“能”或“不能”）出现烛焰的像。
【解答】解：
（1）凸透镜的焦距是10cm，图中蜡烛距凸透镜30cm，物距大于2倍焦距，成倒立、缩小的实像，成像原理与此类似的是照相机；
（2）用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像；
（3）若将50cm处的凸透镜换成薄玻璃板，则此时研究平面镜成像，平面镜成正立等大的虚像，因为虚像不能在光屏上承接，所以光屏上不能出现烛焰的像。
故答案为：（1）缩小；照相机；（2）完整烛焰的像；（3）不能。
16．（6分）小明在做“探究影响滑动摩擦力大小因素”的实验时，使用的器材有弹簧测力计、两个相同的铁块、长木板。

（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，弹簧测力计示数如图甲所示，则铁块受到滑动摩擦力的大小等于 　1.2　N；
（2）如图乙所示，将两个铁块叠放在一起，重复上面的操作。比较甲、乙两次实验，可以得出：在接触面的粗糙程度相同时，　压力　越大，滑动摩擦力越 　大　；
（3）小明又将两个铁块按照图丙所示的方式放在长木板上进行实验。比较乙、丙两次实验，可探究滑动摩擦力的大小与 　接触面大小　的关系；
（4）实验后小明和同学交流讨论时发现：在实验中很难使铁块做匀速直线运动。于是小明设计了丁图所示的实验装置，该装置 　不需要　（选填“需要”或“不需要”）长木板做匀速直线运动。当长木板的运动速度增大时，弹簧测力计的示数 　不变　（选填“增大”、“减小”或“不变”）。
【解答】解：（1）由图甲可知，弹簧测力计分度值为0.2A，示数为1.2N；
弹簧测力计水平拉动A进行匀速直线运动时，水平方向上A受到拉力和滑动摩擦力作用，这两个力是平衡力，根据二力平衡条件，滑动摩擦力大小等于拉力大小，等于1.2N；
（2）比较甲、乙两次实验知接触面的粗糙程度相同，压力的大小不同，且压力越大，弹簧测力计的示数越大，滑动摩擦力越大，故可以得出在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）比较乙、丙两次实验压力大小相同、接触面的粗糙程度相同，接触面的大小不同，故可探究滑动摩擦力的大小与接触面大小的关系；
（4）图丁拉动长木板的过程中，铁块、木板之间是滑动摩擦力，而滑动摩擦力的大小与相对速度无关，所以不需要匀速抽动长木板，铁块所受的滑动摩擦力不变。
故答案为：（1）1.2；（2）压力；大；（3）接触面大小；（4）不需要；不变。
17．（8分）某小组的同学们进行“探究固体的质量与体积的关系”的实验：

（1）小明将天平放在水平桌面上，把 　游码　移至标尺的零刻线处，如图1甲所示，发现指针指向分度盘右侧，小明应该向 　左　（填“左”或“右”）调节平衡螺母直至指针指向分度盘中央的刻度线。
（2）小明用3个铁块、小丽用3个木块、小强用3个铝块分别进行实验，记录下实验数据。在老师的引导下，他们用这些实验数据做出了如图1乙所示的m﹣V关系图像。从图像可以看出：同种物质组成的不同物体，质量与体积的比值 　相同　；不同物质组成的物体，质量与体积的比值一般 　不同　（都填“相同”或“不同”）。因此，这个比值反映的是物质的一种特性，物理学中把它定义为物质的密度。
（3）接着该小组的同学对一块形状特殊的石头展开密度测量。
①将天平调节好以后，在左盘中放入铁块，向右盘中添加了几个砝码后，观察到天平的指针指在分度盘的位置如图2甲所示；再添加一个质量最小的砝码，指针指在分度盘的位置如图2乙所示。此时，应先取下质量最小的砝码，接着 　移动游码　，直到指针指在分度盘的中央刻度线。
②在调好的天平左盘内放入石头，天平平衡时，右盘中的砝码和游码在标尺上的位置如图2丙所示，其质量是 　57.6　g。
③用不吸水的细线拴住石头，使其浸没在装有适量水的量筒中，量筒内水面位置如图2丁所示，则石头的密度是 　2.88　g/cm3。若石头具有吸水性，将导致密度的测量值 　大于　（填“小于”、“等于”或“大于”）其真实密度。
【解答】解：（1）在调节天平时，应将游码放在标尺的零刻线处。指针偏左，说明左侧质量偏大，应将平衡螺母向右移动；
（2）同种物质组成的不同物体，其质量与体积的比值相同；不同物质组成的物体，质量与体积的比值一般不同；通过分析，质量与体积的比值反映了物质的一种特性，物理学中用密度来表示；
（3）①将天平调节好以后，在左盘中放入铁块，向右盘中添加了几个砝码后，观察到天平的指针指在分度盘的位置如图2甲所示；再添加一个质量最小的砝码，指针指在分度盘的位置如图2乙所示。此时，应先取下质量最小的砝码，接着移动游码，直到指针指在分度盘的中央刻度线。

②标尺的分度值为0.2g，石头的质量m＝50g+5g+2.6g＝57.6g；
③石头的体积V＝70mL﹣50mL＝20mL＝20cm3；
石头的的密度为：ρ＝＝＝2.88g/cm3；
石头吸水后，测得石头和水的总体积偏小，则测得石头的体积偏小，质量不变，根据ρ＝可知，测得的密度值将偏大。
故答案为：（1）游码；左；（2）相同；不同；（3）①移动游码；②57.6；③2.88；大于。
四、作图题（本题共2小题，每题2分，共4分）
18．（2分）按要求完成作图
在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路。

【解答】解：人的眼睛通过平面镜观察A点，人眼实际看到的是A在平面镜中的像，先做出A在平面镜中的像，然后连接BA'，如图所示：
。
19．（2分）一根绳子系着一个小球在竖直平面内摆动。请你作出小球摆动到右边最高点时，小球所受绳子拉力F与重力G的示意图。

【解答】解：绳子的拉力作用在小球上，方向沿绳子向上；重力的方向竖直向下，作用在物体的重心上。从小球的重心（球心）开始，分别沿拉力和重力的方向画一条有向线段，并在线段末尾分别表上字母F和G，即为小球所受绳子拉力F与重力G的示意图，如图所示：

五、综合应用题（本题共2小题，第20题9分，第21题9分，共18分）
20．（9分）星期天，爸爸带着小明开车送妈妈到机场乘坐飞机去上海出差，途中小明看见路旁的交通标志牌如图甲所示，并观察到汽车的速度表如图乙所示。请完成以下问题：

（1）汽车以图乙中速度表显示的速度匀速行驶15min后到达机场，则标志牌到机场的路程是多少？
（2）在遵守交通规则的前提下，汽车从该标志牌到机场的最短行驶时间是多少？
（3）小明妈妈乘坐的飞机航班信息如图所示，小明查询到飞机从南阳机场到浦东国际机场飞行的距离为1000km，则MF1043航班飞机飞行的平均速度是多少？
【解答】解：（1）由图知，汽车速度表显示的速度为80km/h，行驶的时间15min＝0.25h，
则汽车行驶的路程：
s＝vt＝80km/h×0.25＝20km；
（2）如图甲所示，汽车的最大速度为100km/h，汽车行驶的路程为20km，
由速度公式v＝，汽车从该标志牌到机场的最短行驶时间：
t＝＝＝0.2h；
（3）从南阳机场到浦东国际机场飞行的时间：t'＝19：50﹣17：50＝2h，
则MF1043航班飞机飞行的平均速度：
v'＝＝＝500km/h。
答：（1）标志牌到机场的路程是20km；
（2）在遵守交通规则的前提下，汽车从该标志牌到机场的最短行驶时间是0.2h；
（3）MF1043航班飞机飞行的平均速度是500km/h。
21．（9分）小华家的晒谷场上有一堆稻谷，体积为0.45m3，为了估测这堆稻谷的质量，他用一只空桶平平地装满一桶稻谷，测得桶中的稻谷的质量为10.8kg，再用这只桶装满一桶水，测得桶中水的质量为9kg，ρ水＝1×103kg/m3。求：
（1）桶的容积是多少？
（2）稻谷的密度是多少？（保留小数点后两位小数）
（3）这堆稻谷的总质量约为多少吨？
【解答】解：（1）根据ρ＝可得桶的容积为：
V＝V水＝＝＝9×10﹣3m3；
（2）桶中稻谷的体积为V0＝V＝9×10﹣3m3，
稻谷的密度：
ρ＝＝＝1.2×103kg/m3；
（3）这堆稻谷的总质量：
m总＝ρV总＝1.2×103kg/m3×0.45m3＝0.54×103kg＝0.54t。
答：
（1）该桶的容积为9×10﹣3m3；
（2）这堆稻谷的密度为1.2×103kg/m3；
（3）这堆稻谷的总质量为0.54t。
