2023年江苏省宜兴外国语学校中考物理第一轮总复习十四（苏科版 电功率B）

2022江苏省宜兴外国语学校中考物理第一轮总复习十四

电功率B

一、选择题

1．（2021·山东威海·中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）

A．使用试电笔时，手指不能碰到笔尾金属体

B．家庭电路中，保险丝要接在电能表和总开关之间

C．家庭电路中，必须安装空气开关或保险丝等保险装置

D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

2．（2021·山东淄博·中考真题）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则 （       ）

A．开关S接触2、3触点时，水龙头放出的是热水

B．开关S接触3、4触点时，电热丝R1，R2串联

C．水龙头在温水挡正常工作时的电流是15A

D．水龙头在热水挡正常工作时的功率是3300W

3．（2021·山东威海·中考真题）甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示，通电1min，电流通过甲、乙、丙做的功分别为，则（　　）

A． B． C． D．

4．（2021·四川资阳·中考真题）货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限超载检测站。如图所示，是某检测站的升降检测设备工作原理图。其中是定值电阻，起保护作用；是压敏电阻（阻值随压力增加而减小）。将S闭合后，以下说法正确的是（       ）

A．压力表实际是一个电流表

B．当升降机静止不动时，检测物越重压力表示数越大

C．压力表示数不变时升降机一定在做匀速直线运动

D．检测物被取走时电路消耗的总功率最大

5．（2021·湖北湖北·中考真题）如图甲，电源电压保持不变，。先将、闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。下列说法正确的是（　　）

A．电源电压为13.5V                             B．的阻值为12.5Ω

C．当闭合、断开时，两端的电压为1.2V     D．前后两种情况下，的功率之比为

6．（2021·广西梧州·中考真题）如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）

A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A

C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W

7．（2021·江苏淮安·中考真题）如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）

A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω

C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W

8．（2021·湖北荆门·中考真题）在探究“电功率与电阻关系”时，实验准备了阻值分别为、的A、B两个灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

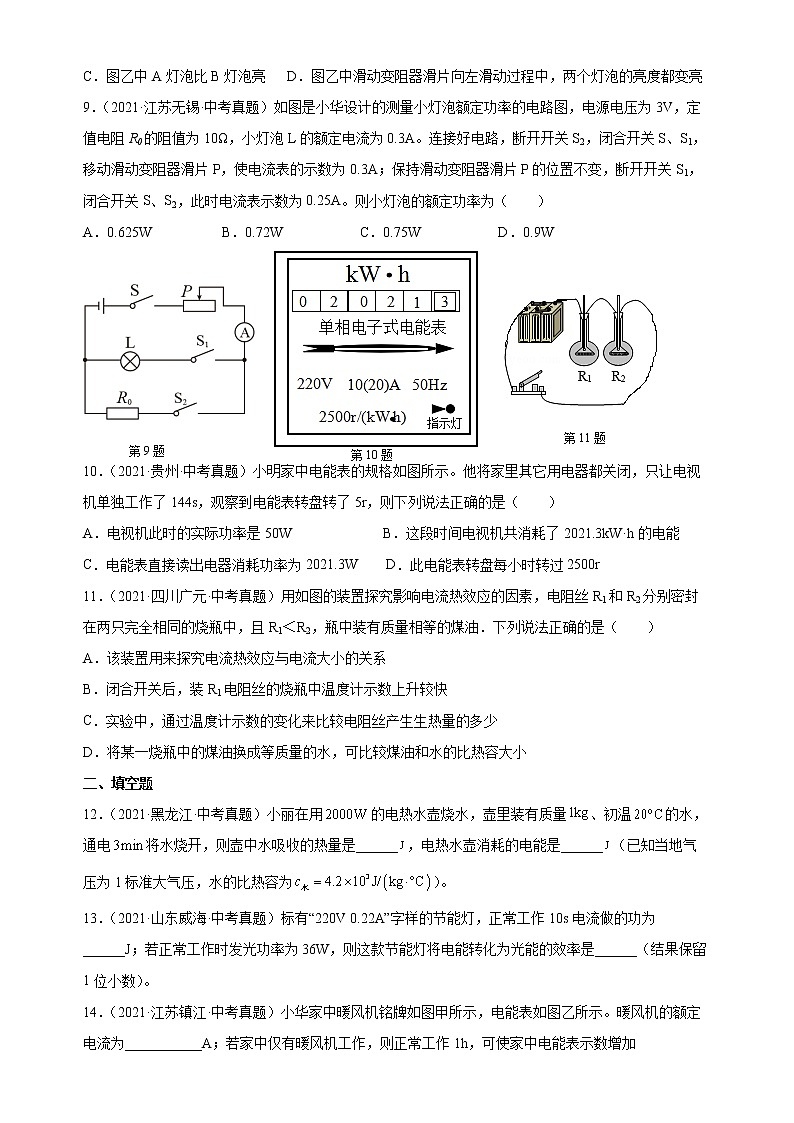

A．图甲中A灯泡比B灯泡亮   B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮

C．图乙中A灯泡比B灯泡亮   D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮

9．（2021·江苏无锡·中考真题）如图是小华设计的测量小灯泡额定功率的电路图，电源电压为3V，定值电阻R0的阻值为10Ω，小灯泡L的额定电流为0.3A。连接好电路，断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电流表的示数为0.3A；保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，此时电流表示数为0.25A。则小灯泡的额定功率为（　　）

A．0.625W B．0.72W C．0.75W D．0.9W

10．（2021·贵州·中考真题）小明家中电能表的规格如图所示。他将家里其它用电器都关闭，只让电视机单独工作了144s，观察到电能表转盘转了5r，则下列说法正确的是（　　）

A．电视机此时的实际功率是50W             B．这段时间电视机共消耗了2021.3kW·h的电能

C．电能表直接读出电器消耗功率为2021.3W    D．此电能表转盘每小时转过2500r

11．（2021·四川广元·中考真题）用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（　　）

A．该装置用来探究电流热效应与电流大小的关系

B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快

C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少

D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小

二、填空题

12．（2021·黑龙江·中考真题）小丽在用的电热水壶烧水，壶里装有质量、初温的水，通电将水烧开，则壶中水吸收的热量是______，电热水壶消耗的电能是______（已知当地气压为1标准大气压，水的比热容为）。

13．（2021·山东威海·中考真题）标有“220V 0.22A”字样的节能灯，正常工作10s电流做的功为______J；若正常工作时发光功率为36W，则这款节能灯将电能转化为光能的效率是______（结果保留1位小数）。

14．（2021·江苏镇江·中考真题）小华家中暖风机铭牌如图甲所示，电能表如图乙所示。暖风机的额定电流为___________A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加___________kW·h，脉冲指示灯闪烁___________次。

15．（2021·辽宁·中考真题）将“12V   12W”的小灯泡L1和“12V   6W”的小灯泡L2串联起来，直接接到电压恒定的电源两端。开关闭合后，恰好有一个小灯泡正常发光，而另一个小灯泡比正常发光时暗些，则正常发光的小灯泡是______，电源电压是______V，发光较暗的小灯泡的实际功率是______W。（灯丝电阻不变）

16．（2021·黑龙江大庆·中考真题）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。

17．（2021·山东临沂·中考真题）如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。

18．（2021·内蒙古鄂尔多斯·中考真题）电动自行车有充电、行驶两种状态，局部电路如图。断开开关S，利用充电插口对蓄电池充电时，蓄电池相当于电路中的______（选填 “电源”或“用电器”）。电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为______J， 电动机消耗的电能为______J。

19．（2021·辽宁锦州·中考真题）图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变。滑动变阻器R2的滑片P从最右端滑到最左端的过程中，得到R2的电功率与通过它的电流的关系，如图乙所示。在此过程中滑动变阻器R2的最大功率为___________W。当滑片P在最左端时，1min内电流通过R1产生的热量为 ___________J。

三、解答题

20．（2021·四川资阳·中考真题）小明所在实验小组要测量小灯泡的额定功率，实验室提供的实验器材如下：

A．待测小灯泡一个（额定电压2.5V，电阻约为）     B．电源一个（电压6V）

C．电流表一个（量程0~0.6A和0~3A）                 D．电压表一个（量程0-3V和0~15V）

E．滑动变阻器（最大阻值，额定电流1A） F．滑动变阻器（最大阻值，额定电流0.5A）

G．开关一个，导线若干

（1）实验前选择实验器材时，为了实验结果尽可能准确，小明他们应该选用的滑动变阻器是______（选填仪器前的字母代号）；

（2）经过讨论，实验小组设计了图甲所示的实验电路，并根据图甲完成了部分实验器材的连接，如图乙所示；请用笔画线代替导线将图乙中的实物电路连接完整______；

（3）正确连接电路后，闭合开关S，发现小灯泡不发光、电压表无示数，但电流表有示数，造成这一现象的原因可能是______；

（4）排除故障后重新开始实验，闭合开关S，移动滑动变阻器滑片使电压表读数，小灯泡正常发光时，电流表示数如图丙所示，则可以求得小灯泡的额定功率______W。

（5）在没有电压表、只有电流表的情况下，能否测出小灯泡额定功率呢？实验小组经过讨论，设计了如图丁所示的实验电路，他们向实验老师要了一只的定值电阻，并利用原有器材，进行了如下实验操作：

①按照图丁所示电路图正确连接实物电路；

②闭合开关S，调节滑动变阻器滑片，使电流表示数______A时，小灯泡正常发光；

③断开开关S，保持______不变，将电流表改接在小灯泡所在支路中，再闭合开关S，读出电流表示数；

④写出小灯泡额定功率的测量式：______（用、、等字母表示）。

21．（2021·山东日照·中考真题）某物理学习小组进行“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，可供选用的器材有：6V电源，5Ω的发热电阻两只，10Ω的发热电阻两只，量程适合的温度计两只，规格相同的烧瓶两只，水，酒精，煤油，开关，导线若干。

（1）他们设计了图甲和图乙所示的两个方案，本实验应该选用图___________所示方案。

（2）所选方案中两发热电阻的阻值应________ ，两个烧瓶内的液体应为质量_________的_______种类的液体。（均填“相同”或“不同”）

（3）已知比热容的大小为c水>c酒精>c煤油，为了缩短实验时间，应选用的液体是_______。完成上述实验后，实验小组利用以上器材，又添加了天平、烧杯、停表等器材，设计了“测定酒精的比热容”的实验。已知在本次实验条件下，水的沸点为100℃，酒精的沸点为78℃，忽略热量散失。

（4）实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应___________ （填“相同”或“不同”）。

（5）方案选定后，实验过程如下：

①将天平放在水平实验台上，把游码拨到标尺左端的零刻度线处，观察到指针偏向分度盘的左侧，向右调节___________，直至天平平衡。用烧杯和天平测量出质量相等的水和酒精，分别装入两个烧瓶里。

②记下两种液体的初始温度，接通电路，加热一段时间后，记下液体的末态温度。该实验过程中应保证酒精的温度低于___________。

③根据表中数据可得酒精的比热容为___________J/（kg·℃）。

（6）结合表中数据进一步分析，可知实验过程中选择的是图___________所示方案。

四、计算题

22．（2021·四川资阳·中考真题）被部分外国留学生评为中国新四大发明之一的共享单车为人们的出行带来了便利。近几年，许多公司又陆续推出了如图所示的电动共享单车。使用前要先对车上的蓄电池充电；骑行时蓄电池对车上的电动机供电，电动机为车提供动力。

下表是某电动自行车的一些主要技术参数：

上表中电池容量C是指放电电流与放电时间的乘积。若小明的质量m=60kg，骑着电动自行车在平直的公路上匀速行驶，受到的阻力为总重的k=0.02倍，g取10N/kg。求：

（1）电动自行车蓄电池充电一次最多可储存的电能E；

（2）电动自行车以额定功率行驶时的工作电流I0；

（3）小明骑着充满电后的电动自行车以最高车速行驶的时间t。

参考答案：

1．C

2．D

3．A

4．B

5．D

6．D

7．D

8．C

9．B

10．A

11．C

12．     3.36105     3.6105

13．     484     74.4%

14．     10     2.2     6600

15．     L2     18V     3

16．     12.1     41

17．     10     1.3

18．     用电器     5760     43200

19．     2.7     648

20．     F          小灯泡短路     0.65     0.5     滑动变阻器滑片位置     I1R0I2

21．     甲     不同     相同     相同     煤油     相同     右     78℃     2.4×103     乙

22．（1）1.8×106J；（2）5A；（3）7200s
