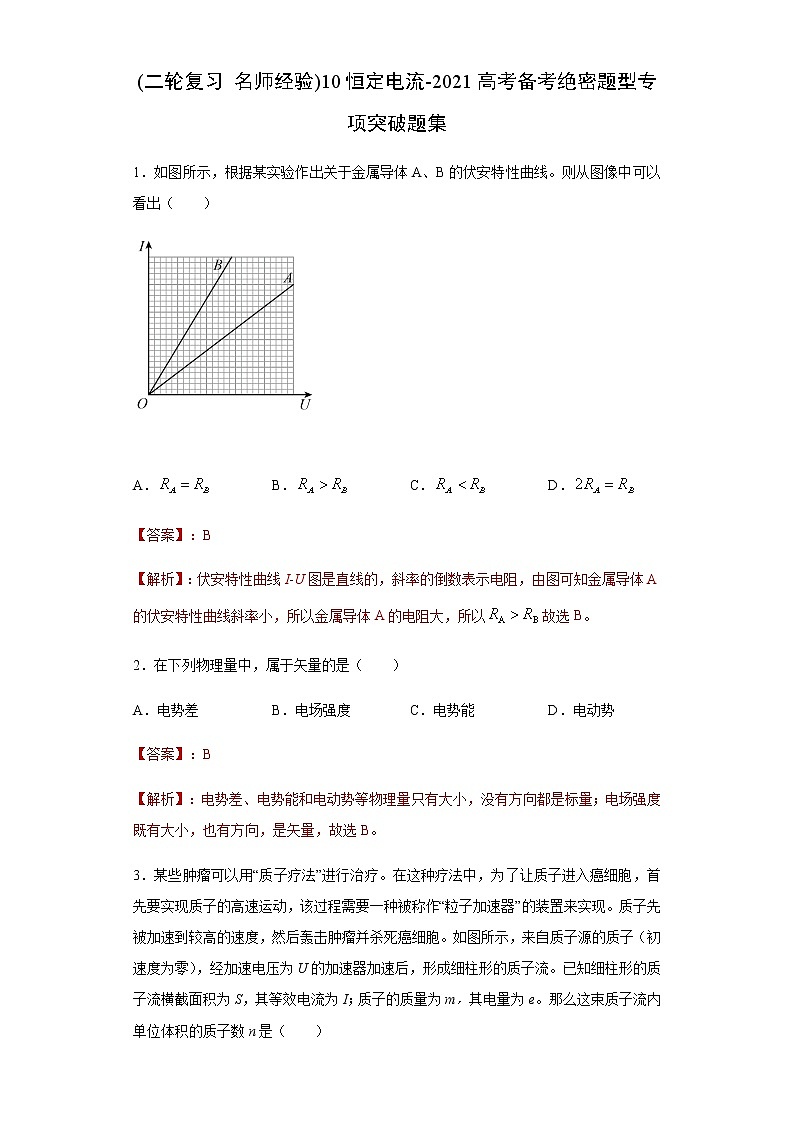

(二轮复习 名师经验)10恒定电流-2021高考备考绝密题型专项突破题集1．如图所示，根据某实验作出关于金属导体A、B的伏安特性曲线。则从图像中可以看出（　　）
 A． B． C． D．【答案】：B【解析】：伏安特性曲线I-U图是直线的，斜率的倒数表示电阻，由图可知金属导体A的伏安特性曲线斜率小，所以金属导体A的电阻大，所以故选B。2．在下列物理量中，属于矢量的是（　　）A．电势差 B．电场强度 C．电势能 D．电动势【答案】：B【解析】：电势差、电势能和电动势等物理量只有大小，没有方向都是标量；电场强度既有大小，也有方向，是矢量，故选B。3．某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为e。那么这束质子流内单位体积的质子数n是（　　）A． B． C． D．【答案】：A【解析】：由电流的微观表达式可知 由动能定理可知 联立解得，这束质子流内单位体积的质子数故选A。4．关于电源的电动势，下列说法正确的是（　　）A．电源是通过静电力做功把其他形式的能转化为电能的装置B．电源电动势反映了电源内部非静电力做功的本领C．对于给定的电源，移送正电荷静电力做功越多，电动势越大D．把同一电源接在不同的电路中，电源的电动势也将变化【答案】：B【解析】：A．电源是通过内部非静电力做功把其它形式的能量转化为电能的装置，故A错误；B．电动势表征电源把其他形式的能转化为电能的本领大小，反映了电源内部非静电力做功的本领，故B正确；C．对于给定的电源，电源的电动势不变，故C错误；D．把同一电源接在不同的电路中，电源的电动势不变，故D错误，故选B。5．某学校创建绿色校园，如图甲所示为新装的一批节能路灯，该路灯通过光控开关实现自动控制：路灯的亮度可自动随周围环境的亮度改变而改变。如图乙所示为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断错误的是（　　）A．灯都变暗 B．电源的输出功率变小C．电源的效率变小 D．上电流的变化量大于上电流的变化量【答案】：B【解析】：A．光照强度增加，光敏电阻的阻值减小，电路的总电阻减小，故电路的总电流增大，电源内电压增大，路端电压减小，A灯变暗，流过的电流增大，两端的电压增大，两端电压减小，B灯两端的电压减小，B灯变暗，A正确，不符合题意；B．由电路的输出功率和外电路电阻的关系图因不知内阻和外阻之间的关系，因此无法判断输出功率的变化，B错误，符合题意；C．电源的效率为，路端电压减小，电源的效率变小，C正确，不符合题意；D．通过的电流等于通过光敏电阻的电流与通过B灯的电流之和，根据前面的分析，通过B灯的电流减小，而通过的电流增大，故上电流的变化量大于上电流的变化量，D正确，不符合题意，故选B。6．在图（a）所示电路中，V1、V2都是有0~3 V和0~15 V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（　　）A．9.6 V，2.4 VB．12 V，2.4 VC．2.4 V，12 VD．2.4 V，9.6 V【答案】:A【解析】：由(a)图可知，电压表V1测的是电源两端的电压，为两电阻上电压之和，电压表V2测的是R2两端的电压，故V1的量程是0~15V的，V2的量程是0~3V的，由（b）图读出电压表V1、V2的读数分别为12V、2.4V，由（a）图分析得知，电阻R1两端的电压等于两电压表读数之差，即为12V－2.4V＝9.6V电阻R2两端的电压等于电压表V2的读数2.4V，A正确,故选A。7．将两只可调电阻R1（0~10 Ω）、R2（0~100 Ω）连接成如图a和b所示的电路，用于调节电路的电阻。关于它们的作用，下列说法正确的是（　　）A．图a中R1是微调电阻，R2是粗调电阻B．图b中R1是微调电阻，R2是粗调电阻C．图a、图b中R1都是微调电阻D．图a、图b中R2都是粗调电阻【答案】:A【解析】：图a中两电阻串联，则电流处处相等，因此电阻两端的电压与电阻阻值成正比，由于电阻R1（0~10Ω）、R2（0~100Ω），所以R1是微调电阻，R2是粗调电阻；对于图b中两电阻并联，则电压相等，因此电流与电阻阻值成反比，所以R1是粗调电阻，R2是微调电阻，故A正确，BCD错误,故选A。8．关于电阻和电阻率的说法中，正确的是（　　）A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B．由可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．金属的电阻率随温度的升高而增大D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一【答案】:C【解析】：AB．电阻是导体的固有属性，导体通不通电，两端是否有电压，电阻都存在，故AB错误；C．金属的电阻率随温度的升高而增大，选项C正确；D．导体的电阻率与导体的材料，温度有关，与其他因素无关，故D错误,故选C。9．如图所示，电源电动势E和内阻r一定，R1、R2是定值电阻，R0是光敏电阻（光敏电阻的阻值随光照强度的增大而减小），L是小灯泡。当照射到R0的光照强度减小时，以下分析正确的是（　　）A．电流表示数减小 B．电压表示数不变C．灯泡亮度变亮 D．电源效率降低【答案】:A【解析】：ABC．当照射到R0的光照强度减小时，R0的阻值增大，根据“串反并同”规律，与R0串联的电流表示数减小，A正确，与R0并联的电压表示数增大，B错误，与R0串联的灯泡的电流减小，灯泡的功率变小，灯泡变暗， C错误；D．根据 ，当照射到R0的光照强度减小时，R0的阻值增大，外电路电阻R增大，干路电流I减小，根据 ，路端电压U增大，根据 ，电源的效率η增大，D错误,故选A。10．如图所示的U-I图象中，直线I为某一电源的路端电压与电流关系图象，直线II为某一电阻R的电压与电流关系图象。将电阻R直接接在电源两端.下列说法错误的是（　　）A．电源的电动势为3V，内阻为0.5Ω B．电阻R的阻值为1ΩC．电阻R两端的电压为3V D．电源的输出功率为4W 【答案】:C【解析】：A．根据闭合电路欧姆定律得：U=E-Ir当I=0时，U=E，由读出电源的电动势E=3V，内阻等于图线的斜率大小，则：A正确，不符合题意；B．根据图像可知电阻：B正确，不符合题意；C．由图像可知，电阻R两端的电压为2V，选项C错误，符合题意；D．两图线的交点表示该电源直接与电阻R相连组成闭合电路时工作状态，由图读出电压U=2V，电流I=2A，则电源的输出功率为P出=UI=4WD正确，不符合题意,故选C。11．如图所示，E为电源，其内阻r不可忽略，R为滑动变阻器，开关S闭合稳定后，有一带电粒子静止于水平正对的电容器两极板间。现将滑动变阻器的滑片稍微上移，稳定后、两个小灯泡依然能够发光。下列说法正确的是（　　）A．该粒子带负电B．变暗，变亮C．电容器C上的电荷量变大D．滑片上移过程中，电流表中有方向从右向左的电流【答案】:AC【解析】：A．粒子受到重力与电场力而静止，则由二力平衡可判断粒子受到电场力竖直向上，由题图知，电容器上极板带正电，所以粒子带负电，故A正确；B．滑动变阻器的滑片上移，阻值变大，则外电阻变大，根据闭合电路欧姆定律可判断流过，电流减小，故，均变暗；故B错误；CD．滑动变阻器的滑片上移，闭合回路总电阻变大，电路总电流减小，故此时电容器两端电压为I减小，故增大，根据可知电容器C上的电荷量变大，电容器充电，所以滑片上移过程中，电流表中有方向从左向右的电流，故C正确，D错误,故选AC。12．如图所示，图线1表示电阻为R1的导体A的伏安特性曲线，图线2表示电阻为R2的导体B的伏安特性曲线，则下列说法正确的是（　　）A．R1：R2=1：3B．把A拉长为原来的3倍后其电阻等于B的电阻R2C．将A与B串联后接在电源上，二者消耗的功率之比P1：P2=1：3D．将A与B并联后接在电源上，通过二者的电流之比I1：I2=1：3【答案】:AC【解析】：A．根据I­-U图像知，图线的斜率表示电阻的倒数，所以R1∶R2＝1∶3，故A正确；B．根据公式可得，把A拉长为原来的3倍后，横截面积减小为原来的，所以电阻变为原来的9倍，故B错误；C．串联电路电流相等，将A与B串联后接在电源上，根据公式P＝I2R可得消耗的功率之比P1∶P2＝1∶3，故C正确；D．并联电路电压相等，电流之比等于电阻之反比，所以将A与B并联后接在电源上，通过二者的电流之比I1∶I2＝3∶1，故D错误,故选AC。13．如图所示，电流表A1（0~3A）和A2（0~0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（　　）A．A1、A2的读数之比为1∶1B．A1、A2的读数之比为5∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶5【答案】:BC【解析】：AB．量程不同的电流表读数不同，电流表A1的量程为3 A，A2的量程为0.6 A，当偏转角相同时，A1、A2的读数之比为5∶1，A错误，B正确；CD．图中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，所以A1、A2的指针偏转角度之比为1∶1，C正确，D错误,故选BC。14．关于导体、绝缘体和超导体，下列说法正确的是（　　）A．超导体对电流的阻碍作用几乎为零B．电解液通电时，正、负离子仍有阻碍作用C．绝缘体内也有自由电子，但很少D．绝缘体接入电路后，一定没有电流通过【答案】:ABC【解析】：A．超导体对电流的阻碍作用几乎为零，故A正确；B．电解液通电时，正、负离子仍有阻碍作用，所以电解液也具有电阻，故B正确；CD．导体和绝缘体没有严格的界线，绝缘体相对于导体来说，电阻较大，当绝缘体接入高压电路之后，会有非常微弱的电荷定向移动（即电流），故C正确、D错误。故选ABC。15．如图所示，两个电阻（电阻值分别为和）串联后接在电路中a，b两点。已知a、b两点的电压保持10V不变，某同学把一个电压表并联在两端时，电压表读数为，将该电压表并联在两端时，读数为，则（　　）
 A． B．C． D．【答案】:BC【解析】：把一个电压表并联在R1两端时，电压表读数为U1，因为电压表有内阻RV，则电压表和R1并联，可知将该电压表并联在R2两端时，读数为U2，同理可知U1+U2＜U=10V故选BC。
