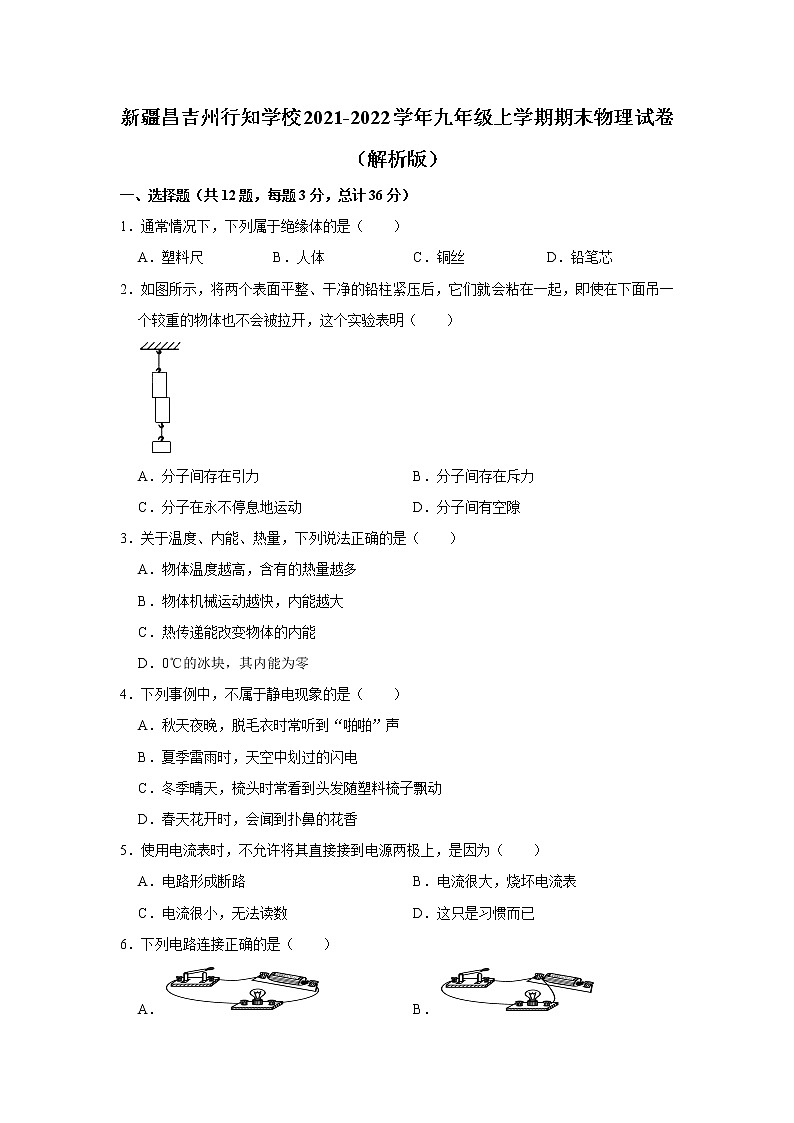

一、选择题（共12题，每题3分，总计36分）
1．通常情况下，下列属于绝缘体的是（　　）
A．塑料尺 B．人体 C．铜丝 D．铅笔芯
2．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明（　　）

A．分子间存在引力 B．分子间存在斥力
C．分子在永不停息地运动 D．分子间有空隙
3．关于温度、内能、热量，下列说法正确的是（　　）
A．物体温度越高，含有的热量越多
B．物体机械运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
4．下列事例中，不属于静电现象的是（　　）
A．秋天夜晚，脱毛衣时常听到“啪啪”声
B．夏季雷雨时，天空中划过的闪电
C．冬季晴天，梳头时常看到头发随塑料梳子飘动
D．春天花开时，会闻到扑鼻的花香
5．使用电流表时，不允许将其直接接到电源两极上，是因为（　　）
A．电路形成断路 B．电流很大，烧坏电流表
C．电流很小，无法读数 D．这只是习惯而已
6．下列电路连接正确的是（　　）
A． B．
C． D．

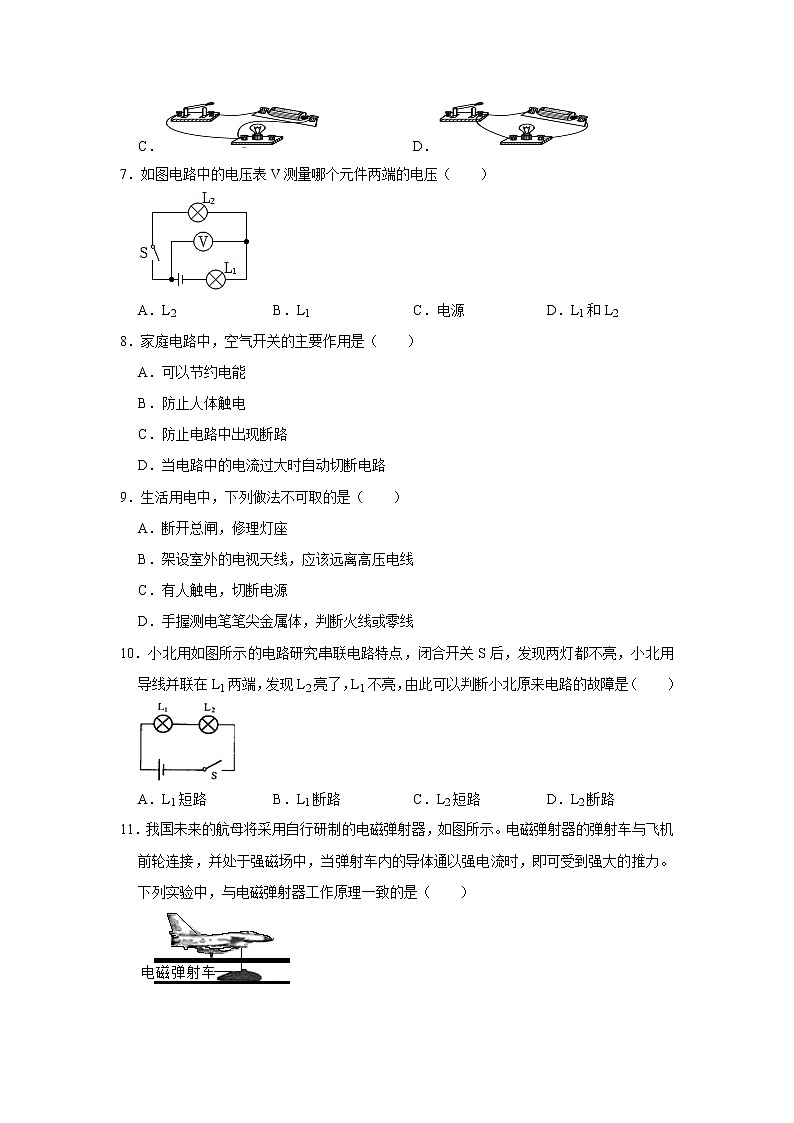

7．如图电路中的电压表V测量哪个元件两端的电压（　　）

A．L2 B．L1 C．电源 D．L1和L2
8．家庭电路中，空气开关的主要作用是（　　）
A．可以节约电能
B．防止人体触电
C．防止电路中出现断路
D．当电路中的电流过大时自动切断电路
9．生活用电中，下列做法不可取的是（　　）
A．断开总闸，修理灯座
B．架设室外的电视天线，应该远离高压电线
C．有人触电，切断电源
D．手握测电笔笔尖金属体，判断火线或零线
10．小北用如图所示的电路研究串联电路特点，闭合开关S后，发现两灯都不亮，小北用导线并联在L1两端，发现L2亮了，L1不亮，由此可以判断小北原来电路的故障是（　　）

A．L1短路 B．L1断路 C．L2短路 D．L2断路

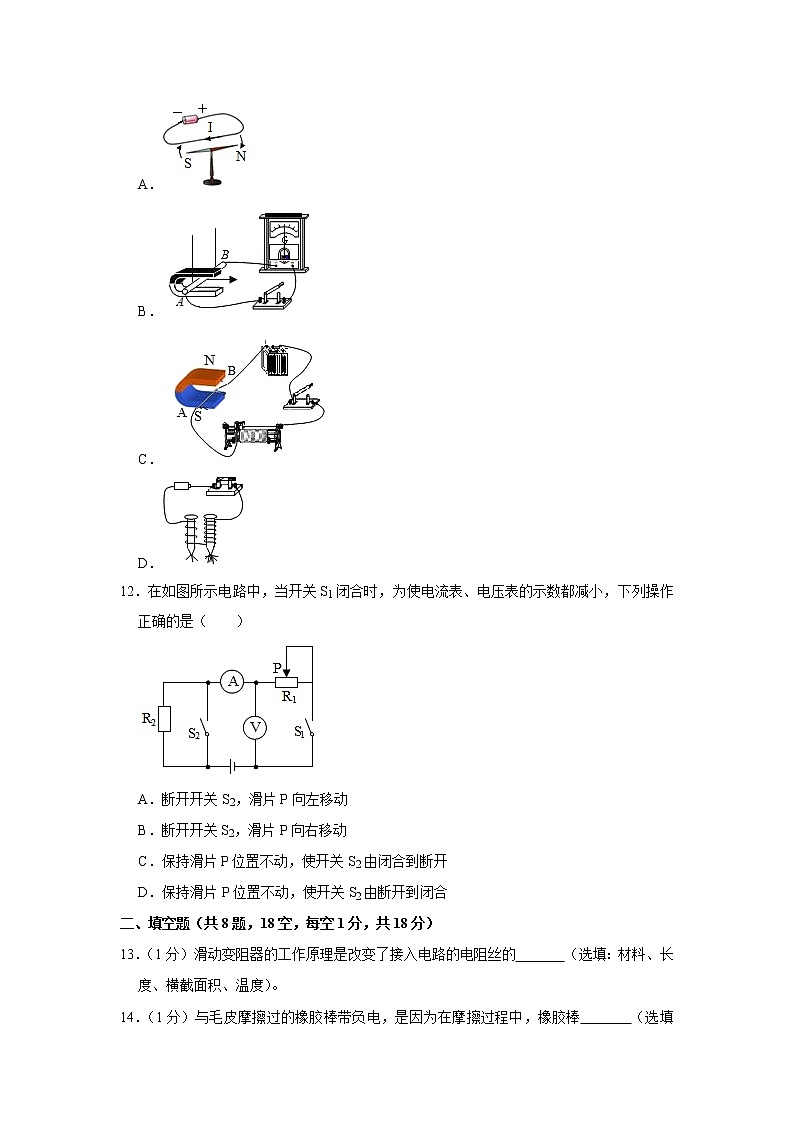

11．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（　　）

A．
B．
C．
D．
12．在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（　　）

A．断开开关S2，滑片P向左移动
B．断开开关S2，滑片P向右移动
C．保持滑片P位置不动，使开关S2由闭合到断开
D．保持滑片P位置不动，使开关S2由断开到闭合
二、填空题（共8题，18空，每空1分，共18分）
13．（1分）滑动变阻器的工作原理是改变了接入电路的电阻丝的　 　（选填：材料、长度、横截面积、温度）。
14．（1分）与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒　 　（选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）。
15．（2分）当某导体两端电压是1.5V时，通过它的电流是0.1A，该导体的电阻是　 　Ω；当它两端电压为0时，该导体的电阻为　 　Ω。
16．（4分）一节新的干电池的电压是 　 　V；一节铅蓄电池的电压是 　 　V；人体的安全电压是不高于 　 　V；家庭生活用电的电压是 　 　V。
17．（4分）有两个电阻，R1＝5Ω，R2＝10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1：I2＝　 　，它们消耗的电功率之比P1：P2＝　 　；如果把它们并联接入电路中，则通过它们的电流之比I1：I2＝　 　，它们消耗的电功率之比P1：P2＝　 　。
18．（2分）小明家有一只电暖器，上面标有“220V110W”字样。当电暖器正常工作时，通过电热丝的电流是　 　A．若这只电暖器正常工作1h，能使标有“3000r/kW•h”的电能表转　 　圈。
19．（2分）某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则电流表A1的读数应是　 　A，流过L1的电流是　 　A。

20．（2分）如图所示，通电螺线管的左端是　 　极，小磁针的左端是　 　极。

三、作图题（共3题，每题4分，共12分）
21．（4分）如图，画出磁极间磁感线方向。

22．（4分）如图所示，根据图中通电螺线管的磁感线方向，在括号中标出电源的正、负极。

23．（4分）请在虚线框内画出与实物图对应的电路图。

四、实验探究题（共2题，10空，每空2分，共20分）
24．（12分）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）电流表应　 　（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的　 　点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　 　A。
（3）如表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①　 　；②　 　。
A点电流IA
B点电流IB
C点电流IC
0.18A
0.18A
0.36A
25．（8分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：新干电池两节，电流表、电压表、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干。根据图甲所示的电路图进行实验。
（1）连接电路，闭合开关前，滑动变阻器滑片P应处于　 　（选填“A”或“B”）端。

（2）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是
　 　。
（3）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　 　（填“左”或“右”）移动。
（4）实验过程中，电流表的示数如图乙所示，此时电路中的电流为　 　A。
五、计算题（共3题，26题4分，27、28各5分，共14分）
26．（4分）质量为2kg的水，温度从20℃升高到70℃，吸收的热量是多少？[水的比热容为4.2×103 J/（kg•℃）]。
27．（5分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，求：
（1）电源电压U。
（2）电阻R2的阻值。

28．（5分）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示。试问：
（1）滑动变阻器的最大阻值是多少？
（2）开关S闭合时，该电路的最小电功率是多少？


参考答案与试题解析
一、选择题（共12题，每题3分，总计36分）
1．通常情况下，下列属于绝缘体的是（　　）
A．塑料尺 B．人体 C．铜丝 D．铅笔芯
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
【解答】解：A、塑料尺的材料是塑料，属于绝缘体；故A正确；
B、人体能够导电，属于导体；故B错误；
C、铜丝的材料是铜，是很好的导体；故C错误；
D、铅笔芯的材料是石墨，属于导体；故D错误；
故选：A。
【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
2．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明（　　）

A．分子间存在引力 B．分子间存在斥力
C．分子在永不停息地运动 D．分子间有空隙
【分析】构成物质的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，表现为引力。据此作出判断。
【解答】解：
将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离略大于平衡距离，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开。
故选：A。
【点评】此题考查分子间的作用力，是一道基础题，要知道引力和斥力是同时存在的。
3．关于温度、内能、热量，下列说法正确的是（　　）
A．物体温度越高，含有的热量越多
B．物体机械运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
【分析】（1）热量是一个过程量，不能用具有、含有来修饰；
（2）（4）内能是物体内所有分子热运动的动能和势能之和，一切物体都具有内能；而机械能是物体的动能和势能之和；
（3）热传递可以改变物体的内能。
【解答】解：A、热量是一个过程量，不能用具有、含有来修饰，故A错误；
B、内能是物体内所有分子热运动的动能和势能之和，而机械能是物体的动能和势能之和，两者本质上不同，机械能与物体内部分子运动情况无关，故B错误；
C、发生热传递时，热量能从高温物体转移到低温物体，能改变物体的内能，故C正确；
D、一切物体都有内能，0℃的冰块也具有内能，故D错误。
故选：C。
【点评】本题考查热传递的条件；温度、热量与内能的关系以及改变内能的方式，难度不大。
4．下列事例中，不属于静电现象的是（　　）
A．秋天夜晚，脱毛衣时常听到“啪啪”声
B．夏季雷雨时，天空中划过的闪电
C．冬季晴天，梳头时常看到头发随塑料梳子飘动
D．春天花开时，会闻到扑鼻的花香
【分析】摩擦可以使物体带电，带电体有吸引轻小物体的性质；分子在不停地做无规则运动。
【解答】解：A、夜晚，脱毛衣时常听到“啪啪”声，是由于毛衣与衬衣之间相互摩擦产生的物体间的放电现象，与静电现象有关，故A错误；
B、天空中划过的闪电是云层运动过程中摩擦产生的电荷的放电现象，与静电现象有关，故B错误；
C、梳头时常看到头发随塑料梳子飘动，是由于梳子与头发相互摩擦产生物体间的放电现象，与静电有关，故C错误；
D、春天花开时，会闻到扑鼻的花香是分子无规则热运动的原因，与静电无关，故D正确；
故选：D。
【点评】解决此类问题关键是能利用静电现象进行分析生活现象。
5．使用电流表时，不允许将其直接接到电源两极上，是因为（　　）
A．电路形成断路 B．电流很大，烧坏电流表
C．电流很小，无法读数 D．这只是习惯而已
【分析】电流表是测量电流的仪表，使用时与被测电路串联，注意量程选择和正负接线柱，电流表不能不经过用电器接在电源的两极上，否则会造成电源的短路。
【解答】解：电流表的内部电阻很小，相当于导线，直接接到电源的两极上后，会造成电源短路，电路中的电流很大，会烧坏电流表和电源，因此电流表也不能直接接在电源的两极上。
故选：B。
【点评】（1）电流表内部电阻值很小，相等于导线，不能直接接在电源两极上，否则电源短路，烧坏电源和电流表；
（2）电压表内部电阻值很大，相当于开路，可以直接接在电源两极上，不会造成电源短路。
6．下列电路连接正确的是（　　）
A． B．
C． D．
【分析】电路由用电器、电源、开关和导线组成，据此分析。
【解答】解：电路由用电器、电源、开关和导线组成：
A、符合电路的组成，闭合开关后，灯能正常工作，A正确。
B、电源没有接入电路中，B错误；
C、灯泡没有接入电路中，闭合开关后，电源短路，C错误；
D、开关没有接入电路中，D错误。
故选：A。
【点评】本题考查电路的组成，连接正确的电路闭合开关后能正常工作。
7．如图电路中的电压表V测量哪个元件两端的电压（　　）

A．L2 B．L1 C．电源 D．L1和L2
【分析】电压表并联到了哪个用电器的两端就是测量的是哪个用电器两端的电压。
【解答】解：由图可知，电路中只有一条电流的路径，两灯泡串联，电压表V并联在L2的两端，则测量的是L2两端的电压，
故选：A。
【点评】此题考查电压表的使用，明确电压表要并联在用电器两端是关键。
8．家庭电路中，空气开关的主要作用是（　　）
A．可以节约电能
B．防止人体触电
C．防止电路中出现断路
D．当电路中的电流过大时自动切断电路
【分析】当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用。
【解答】解：家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
故选：D。
【点评】本题考查学生对空气开关的了解，知道“短路或总功率过大﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
9．生活用电中，下列做法不可取的是（　　）
A．断开总闸，修理灯座
B．架设室外的电视天线，应该远离高压电线
C．有人触电，切断电源
D．手握测电笔笔尖金属体，判断火线或零线
【分析】（1）修理家用电器时一定要断开总闸；
（2）电视天线一定要原理高压线；
（3）使用测电笔时，笔尖金属体接触导线，手接触笔尾金属体；
（4）有人触电时，应及时切断电源。
【解答】解：A、修理灯座时一定要断开电源，做法可取，不符合题意。
B、架设室外的电视天线，应该远离高压电线，做法可取，不符合题意。
C、有人触电，切断电源，做法可取，不符合题意；
D、测电笔是用来辨别零线和火线的工具，使用测电笔时，应用手接触笔尾金属体，笔尖接触电线；做法不可取，符合题意。
故选：D。
【点评】本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用。
10．小北用如图所示的电路研究串联电路特点，闭合开关S后，发现两灯都不亮，小北用导线并联在L1两端，发现L2亮了，L1不亮，由此可以判断小北原来电路的故障是（　　）

A．L1短路 B．L1断路 C．L2短路 D．L2断路
【分析】闭合开关灯泡不亮，原因有两个：断路或短路。已知两灯串联都不亮，所以不可能是一灯短路，只能是断路。
【解答】解：A、如果L1短路，L2发光。此选项不符合题意；
B、如果L1断路，L2不发光；将导线并联在L1两端时，L2是通路会发光。此选项符合题意；
C、如果L2短路，L1发光。此选项不符合题意；
D、如果L2断路，L1不发光；将导线并联在L1两端时，两灯仍是断路不发光；此选项不符合题意。
故选：B。
【点评】电路故障问题是电学考查的热点、难点，解决的一般方法是将各选项代入题目，根据出现的现象是否与题目叙述的现象一致，最终确定正确答案。
11．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（　　）

A．
B．
C．
D．
【分析】根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、该实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B、图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故B错误；
C、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故C正确；
D、该实验是电磁铁的实验，故D错误。
故选：C。
【点评】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
12．在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（　　）

A．断开开关S2，滑片P向左移动
B．断开开关S2，滑片P向右移动
C．保持滑片P位置不动，使开关S2由闭合到断开
D．保持滑片P位置不动，使开关S2由断开到闭合
【分析】（1）闭合开关S1、断开开关S2时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，根据滑片的移动确定接入电路中电阻的变化，利用欧姆定律可知电路中电流的变化和R2两端的电压变化，利用串联电路的电压特点可知R1两端的电压变化；
（2）先判断出开关闭合、断开时电路中总电阻的变化，利用欧姆定律可知电路中电流的变化和R1两端的电压变化。
【解答】解：（1）闭合开关S1、断开开关S2时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，
当滑片P向左移动时，接入电路中的电阻减小，电路中的总电阻减小，
∵I＝，
∴电路中的电流变大即电流表的示数增大，R2两端的电压增大，
∵串联电路中总电压等于各分电压之和，且电源的电压不变，
∴滑动变阻器R1两端的电压减小即电压表的示数减小；
同理可知，滑片P向右移动时，电流表的示数减小，电压表的示数增大，故AB不符合题意；
（2）保持滑片P位置不动，使开关S2闭合时电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流，
使开关S2由闭合到断开时，电路中的总电阻增大，
根据欧姆定律可知，电路中的电流减小即电流表的示数减小，滑动变阻器两端的电压减小即电压表的示数减小，故C符合题意；
同理可知，使开关S2由断开到闭合时，电压表和电流表的示数均增大，故D不符合题意。
故选：C。
【点评】本题考查学生对电路连接方式的掌握以及滑动变阻器的使用并结合欧姆定律正确判断电路中的电阻、电压、电流的大小变化，有一定的难度。
二、填空题（共8题，18空，每空1分，共18分）
13．（1分）滑动变阻器的工作原理是改变了接入电路的电阻丝的　长度　（选填：材料、长度、横截面积、温度）。
【分析】根据滑动变阻器的工作原理是靠改变连入电路中电阻线的长度来改变电阻的即可得出答案。
【解答】解：滑动变阻器之所以能变阻，靠的是改变接入电路中电阻丝的长度来改变电阻的，长度变长，电阻变大；长度变小，电阻变小。
故答案为：长度。
【点评】本题考查了滑动变阻器的工作原理，比较简单，掌握基础知识即可正确解题。
14．（1分）与毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中，橡胶棒　得到电子　（选填“失去电子”、“得到电子”、“失去质子”或“得到质子”）。
【分析】摩擦起电实质是电荷的转移，得到电子带负电，失去电子带正电。
【解答】解：电子带负电，跟毛皮摩擦过的橡胶棒带负电，是因为在摩擦过程中橡胶棒得到电子而带负电。
故答案为：得到电子。
【点评】本题考查了摩擦起电的实质，是一道基础题目。
15．（2分）当某导体两端电压是1.5V时，通过它的电流是0.1A，该导体的电阻是　15　Ω；当它两端电压为0时，该导体的电阻为　15　Ω。
【分析】（1）知道电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
（2）导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体两端的电压，通过的电流无关。
【解答】解：由I＝可得，导体的电阻：R＝＝＝15Ω；
因导体的电阻与导体两端的电压、通过的电流无关，所以当它两端电压为0时，导体的电阻不变，仍为15Ω。
故答案为：15；15。
【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
16．（4分）一节新的干电池的电压是 　1.5　V；一节铅蓄电池的电压是 　2　V；人体的安全电压是不高于 　36　V；家庭生活用电的电压是 　220　V。
【分析】根据对常见电压值的掌握作答。
【解答】解：由电学常识可知，一节新的干电池电压是1.5V，一节铅蓄电池的电压是2V，人体安全电压是不高于36V，家庭照明电路电压是220V。
故答案为：1.5；2；36；220。
【点评】一节干电池电压、照明电路电压有时在题目中不直接出现，而是隐含在题目中，注意挖掘，这些常量一定要熟记。
17．（4分）有两个电阻，R1＝5Ω，R2＝10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1：I2＝　1：1　，它们消耗的电功率之比P1：P2＝　1：2　；如果把它们并联接入电路中，则通过它们的电流之比I1：I2＝　2：1　，它们消耗的电功率之比P1：P2＝　2：1　。
【分析】根据串联电路的电流特点可知两电阻串联时通过的电流关系，根据P＝I2R可知它们消耗的电功率之比。
根据并联电路两端的电压特点可知两电阻并联时两端的电压关系，根据P＝可知它们消耗的电功率之比；
【解答】解：串联电路各处的电流相等，
两电阻串联时通过的电流相等，即I1：I2＝1：1；
它们消耗的电功率之比＝＝＝＝；
并联电路两端电压相等，
两电阻并联时两端电压相等，即U1：U2＝1：1；
通过它们的电流比I1：I2＝：＝＝＝2：1。
它们消耗的电功率之比＝＝＝＝2：1。
故答案为：1：1；1：2；2：1；2：1。
【点评】本题考查了串并联电路的电流，电压规律，欧姆定律的应用，电功率的计算等，电路结构及特点为中招中的重点内容，要求学生能熟练掌握。
18．（2分）小明家有一只电暖器，上面标有“220V110W”字样。当电暖器正常工作时，通过电热丝的电流是　0.5　A．若这只电暖器正常工作1h，能使标有“3000r/kW•h”的电能表转　330　圈。
【分析】（1）由铭牌可知额定电压和额定功率，根据I＝求出正常工作时通过电热丝的电流；根据公式W＝Pt可求消耗的电能；
（2）已知电能表每消耗1kw•h的电能，转盘就转过3000r，可求工作1h转过的圈数。
【解答】解：（1）通过电热丝的电流：
I＝＝＝0.5A；
电暖器正常工作1h消耗电能：
W＝Pt＝0.11kW×1h＝0.11kW•h；
（2）电能表转过：
3000r/kW•h×0.11kW•h＝330r；
故答案为：0.5；330。
【点评】本题考查电流、消耗电能的计算，关键是公式及其变形的灵活运用，难点是对电能表各个参数物理意义的正确理解；解题过程中要注意单位的换算。
19．（2分）某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则电流表A1的读数应是　0.5　A，流过L1的电流是　1　A。

【分析】（1）根据电路图，分析电路结构，确认每个电流表的测量对象，再确定电流表的量程，读出电流表的示数；
（2）根据并联电路的电流关系求出流过两灯泡的电流。
【解答】解：（1）由电路图知：灯泡L1和L2并联，电流表A1测量灯泡L2的电流，电流表A2测量干路电流；
由并联电路电流规律可知，电流表A2的示数比电流表A1的示数大；
由图知，电流表A2的量程是0～3A，最小分度值为0.1A，电流表示数IA2＝1.5A；
电流表A1的量程是0～0.6A，最小分度值是0.02A，电流表读数IA1＝0.5A；
（2）由电路图知，灯泡L2的电流I2＝IA1＝0.5A，灯泡L1的电流I1＝IA2﹣IA1＝1.5A﹣0.5A＝1A。
故答案为：0.5；1。
【点评】本题主要考查学生对并联电路电流规律掌握和运用，考查了电流表的读数，确定电流表的测量对象、确定电流表的量程是本题解题的关键。
20．（2分）如图所示，通电螺线管的左端是　S　极，小磁针的左端是　N　极。

【分析】先根据右手定则判断出通电螺线管的NS极。再根据磁极间的相互作用规律判断出即可。
【解答】解：根据右手定则，伸出右手握住螺线管，四指弯曲所指的方向为电流的方向，使大拇指的就是通电螺线管的N极，故该螺线管的左端是S极，右端是N极，再据磁极间的作用规律可知，小磁针的左端的是N极，右端是S极。
故答案为：S；N。
【点评】磁极间的相互作用规律与右手定则相结合是电磁学方面的常见题型，一般有两个思路：①由小磁针的指向判断通电螺线管的磁极，进而判断电流的方向或绕线；②根据右手定则判断出通电螺线管磁极，进而判断出小磁针的指向。
三、作图题（共3题，每题4分，共12分）
21．（4分）如图，画出磁极间磁感线方向。

【分析】由于磁体周围的磁感线从N极出发回到S极，故可标出磁感线的方向。
【解答】解：根据磁感线在磁体的周围是从N极出来，回到S极可进行作图；如图所示：

【点评】本题考查了磁感线的特点。以及磁感线的作图，相对比较简单，属于基础题。
22．（4分）如图所示，根据图中通电螺线管的磁感线方向，在括号中标出电源的正、负极。

【分析】（1）磁体周围的磁感线都是从N极出发回到S极。
（2）知道通电螺线管的磁极，根据安培定则判断电流方向，判断电源的正负极。
【解答】解：根据磁体周围的磁感线都是从N极出发回到S极，可以判断通电螺线管的右端是N极，左端是S极。
根据安培定则，用右手握住通电螺线管，四指指向电流方向，大拇指所指的方向N极，可以判断电流从螺线管的左端进入，从右端流出，可以判断电源的左端是正极，右端是负极，如图所示：

【点评】对于通电螺线管的问题，知道电流方向、通电螺线管的磁极、小磁针、磁感线方向其中的任一者，都能知道另外几者。
23．（4分）请在虚线框内画出与实物图对应的电路图。

【分析】从实物图中可以看出两灯泡并联连接，开关S1控制整个电路，开关S1控制灯泡L2，根据实物图画出电路图。
【解答】解：两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，按要求画出电路图即可。

【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提。画电路时，要注意电路图要与实物图一一对应。
四、实验探究题（共2题，10空，每空2分，共20分）
24．（12分）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）电流表应　串联　（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的　C　点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　电流表的正负接线柱接反了　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　0.24　A。
（3）如表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①　只进行了一次实验　；②　所选的两灯泡的规格相同　。
A点电流IA
B点电流IB
C点电流IC
0.18A
0.18A
0.36A
【分析】（1）电流表应串联在被测电路中；
（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图示电流表确定其量程与分度值，读出其示数。
（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据。
【解答】解：（1）电流表应串联在被测电路中。若要测量干路电流，由电路图可知，电流表应接在甲图中的c点。
（2）闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
由如图丙所示电流表可知，其量程为0～06A，分度值为0.02A，示数为0.24A。
（3）由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，只进行了一次实验，只测出了一组实验数据，由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
故答案为：（1）串联；C；
（2）电流表的正负接线柱接反了；0.24；
（3）只进行了一次实验；所选的两灯泡的规格相同。
【点评】本题考查了电流表的用法、电流表读数、实验评价等问题，要掌握电流表的使用方法，对电流表读数时要先确定其量程与分度值，然后再读数；为得出普遍结论，应使用不同规格的实验器材进行多次实验。
25．（8分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：新干电池两节，电流表、电压表、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干。根据图甲所示的电路图进行实验。
（1）连接电路，闭合开关前，滑动变阻器滑片P应处于　B　（选填“A”或“B”）端。

（2）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是
　R断路　。
（3）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　左　（填“左”或“右”）移动。
（4）实验过程中，电流表的示数如图乙所示，此时电路中的电流为　0.3　A。
【分析】（1）连接电路，闭合开关前，滑动变阻器滑片P应处于阻值最大处；
（2）若电流表示数为0，说明电路可能断路；电压表指针有明显偏转，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；
（3）根据串联电路电压的规律和分压原理分析；
（4）根据电流表选用的量程确定分度值读数。
【解答】解（1）连接电路，闭合开关前，为保护电路，滑动变阻器滑片P应处于阻值最大处的B端。
（2）闭合开关，发现电流表无示数，说明电路有断路故障，电压表指针有明显偏转，说明电压表与电源连通，故原因可能是R断路；
（3）实验过程中，要使电压表示数逐渐变大，由串联电路电压的规律可知，变阻器两端的电压变小，根据串联分压原理，变阻器连入电路中的电阻应变小，故滑动变阻器滑片P应向左移动；
（4）实验过程中，电流表的示数如图乙所示，电流表分度值为0.02A，此时电路中的电流为0.3A。
故答案为：（1）B；（2）R断路；（3）左；（4）0.3。
【点评】本题探究电流与电压的关系，考查注意事项、故障分析、操作过程和电流表读数。
五、计算题（共3题，26题4分，27、28各5分，共14分）
26．（4分）质量为2kg的水，温度从20℃升高到70℃，吸收的热量是多少？[水的比热容为4.2×103 J/（kg•℃）]。
【分析】已知水的质量2kg，初温20℃，末温70℃，根据Q吸＝cm（t﹣t0）直接求出水吸收的热量。
【解答】解：根据吸热公式得：
水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）＝4.2×105J。
答：吸收的热量是4.2×105 J。
【点评】本题考查了热量的计算，属于基本内容，比较简单。
27．（5分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，求：
（1）电源电压U。
（2）电阻R2的阻值。

【分析】（1）电阻R1和R2并联，并且A1和A2分别测量支路电流；已知电阻R1的阻值和通过的电流，根据U＝IR求出R1两端的电压，而电源电压等于R1两端的电压；
（2）已知电源电压和通过电阻R2的电流，根据R＝即可求出。
【解答】解：（1）电源电压：U＝U1＝I1R1＝0.3A×20Ω＝6V。
（2）电阻R1和R2并联，则U2＝U1＝6V，
所以R2＝＝30Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为30Ω。
【点评】本题考查并联电路的电压规律以及欧姆定律的灵活应用，是一道基础计算题。
28．（5分）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示。试问：
（1）滑动变阻器的最大阻值是多少？
（2）开关S闭合时，该电路的最小电功率是多少？

【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电路中的电流最大，根据欧姆定律表示出电源的电压；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，根据图像读出电表的示数，利用串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值；
（2）把R1的阻值代入电源电压的表达式即可求出电源的电压；
（3）电路中的电流最小时，电路消耗的电功率最小，根据P＝UI求出其大小。
【解答】解：由电路图可以知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图2可知，I2＝0.2A，U2＝14V，
由I＝可知滑动变阻器的最大阻值：
R2＝＝＝70Ω；
（2）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
由图乙可知I1＝0.9A，
由I＝可知电源的电压：
U＝I1R1＝0.9A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器接入电路中的电阻最大时，因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝I2R1+U2＝0.2A×R1+14V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源的电压不变，解①②可得：
R1＝20Ω；U＝18V；
由于当电路中的电流最小时，电路消耗电功率最小，则：
P最小＝UI2＝18V×0.2A＝3.6W。
答：（1）滑动变阻器的最大阻值是70Ω；
（2）开关S闭合时，该电路的最小电功率是3.6W。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大。
