河南省驻马店市2022-2023学年九年级上学期期末物理试卷

九年级上期末物理试卷

一、填空题

1．科学家们的刻苦钻研为人类社会的进步做出了巨大的贡献，如牛顿发现了牛顿第一定律，请你再写出一个物理学家的名字，以及他的主要贡献。名字：          ，主要贡献：              。

2．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛这种对人体有害的化学物质。能闻到气味则说明甲醛分子在做         运动，这种运动会随温度的升高而        （选填“加剧”或“减缓”）

3．如图所示，验电器的金属箔片张开是因为_______种电荷互相排斥，用手接触验电器的金属球后金属箔片闭合，这说明人体是______（选填“导体”或“绝缘体”）。

4．研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数______（选填“变大”或“变小”），这个实验证明了导体的电阻跟______　有关系。

5．如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明导体的电阻与______有关，受此启发，人们制造了一种可以改变电阻的元件，叫做______。

6．根据“单位”推出对应的物理公式是常用的记忆方法。例如：速度单位是m/s（其中m是路程的单位，s是时间的单位），可以推出对应的公式为：v=      ．同样。根据电能的单位kW•h，就可以推出对应的公式为：          ；根据比热容的单位J/（kg•℃），也可以推出对应的公式为：                      。

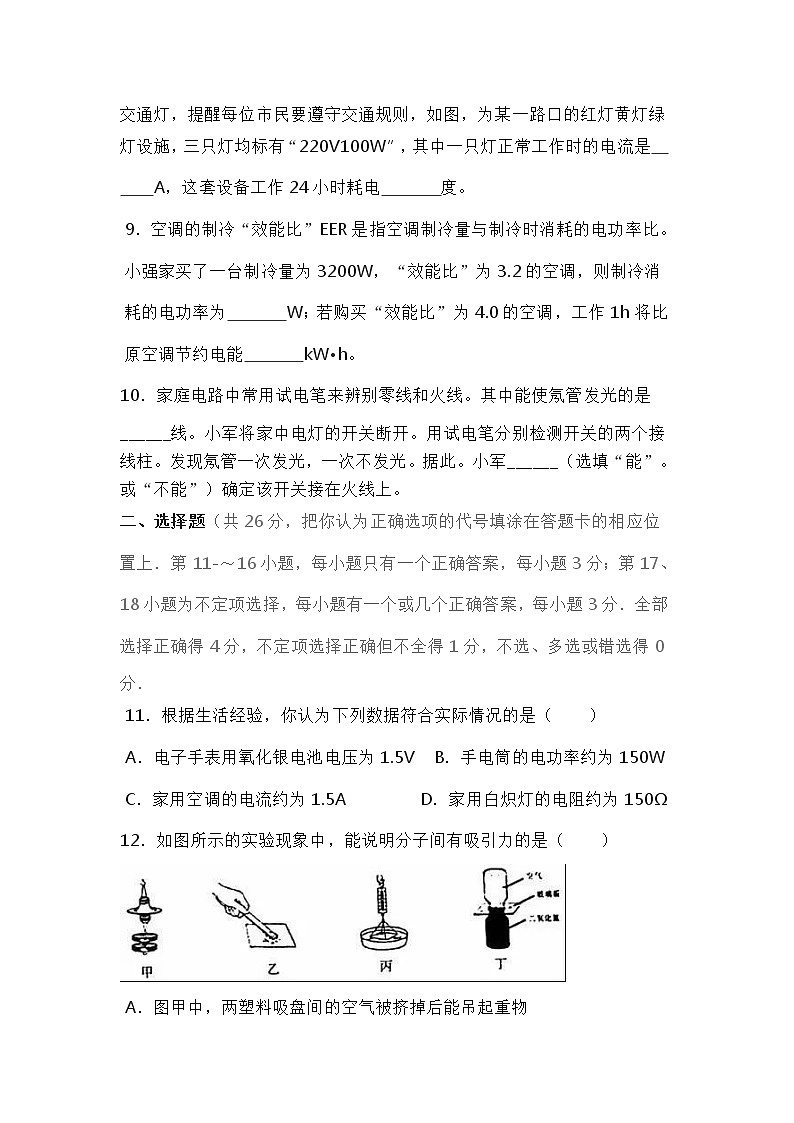

7．某定值电阻两端的电压为3V时，通过的电流为0.3A，则导体的电阻为　  　Ω；若导体两端的电压变为6V时，则导体的电阻为　  　Ω8．2017年，吉安要力争建设全国文明城市，繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图，为某一路口的红灯黄灯绿灯设施，三只灯均标有“220V100W”，其中一只灯正常工作时的电流是　  　A，这套设备工作24小时耗电　  　度。

9．空调的制冷“效能比”EER是指空调制冷量与制冷时消耗的电功率比。小强家买了一台制冷量为3200W，“效能比”为3.2的空调，则制冷消耗的电功率为　  　W；若购买“效能比”为4.0的空调，工作1h将比原空调节约电能　  　kW•h。

10．家庭电路中常用试电笔来辨别零线和火线。其中能使氖管发光的是______线。小军将家中电灯的开关断开。用试电笔分别检测开关的两个接线柱。发现氖管一次发光，一次不发光。据此。小军______（选填“能”。或“不能”）确定该开关接在火线上。

二、选择题（共26分，把你认为正确选项的代号填涂在答题卡的相应位置上．第11-～16小题，每小题只有一个正确答案，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确答案，每小题3分．全部选择正确得4分，不定项选择正确但不全得1分，不选、多选或错选得0分．

11．根据生活经验，你认为下列数据符合实际情况的是（　　）

A．电子手表用氧化银电池电压为1.5V  B．手电筒的电功率约为150W

C．家用空调的电流约为1.5A        D．家用白炽灯的电阻约为150Ω

12．如图所示的实验现象中，能说明分子间有吸引力的是（　　）

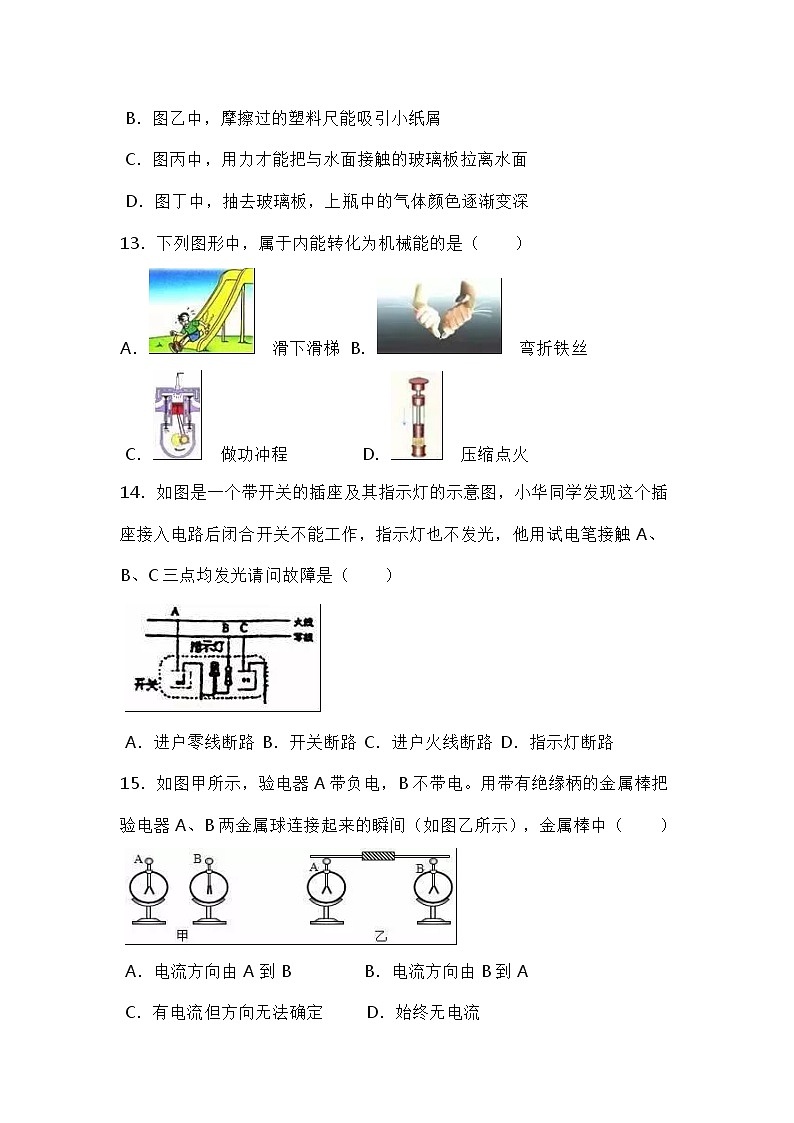

A．图甲中，两塑料吸盘间的空气被挤掉后能吊起重物

B．图乙中，摩擦过的塑料尺能吸引小纸屑

C．图丙中，用力才能把与水面接触的玻璃板拉离水面

D．图丁中，抽去玻璃板，上瓶中的气体颜色逐渐变深

13．下列图形中，属于内能转化为机械能的是（　　）

A．  滑下滑梯 B．  弯折铁丝

C．  做功冲程        D．  压缩点火

14．如图是一个带开关的插座及其指示灯的示意图，小华同学发现这个插座接入电路后闭合开关不能工作，指示灯也不发光，他用试电笔接触A、B、C三点均发光请问故障是（　　）

A．进户零线断路 B．开关断路 C．进户火线断路 D．指示灯断路

15．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）

A．电流方向由A到B        B．电流方向由B到A

C．有电流但方向无法确定     D．始终无电流

16．如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（　　）

A．乙灯灯丝断了

B．乙灯的实际功率小

C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能

D．通过乙灯的电流小于甲灯的电流

17．如图，开关闭合，当滑动变阻器R2滑片向右移动时，下列说法正确的是（　　）

A．电流表A1示数减小，电流表A2示数减小

B．电流表A2示数减小，电流表V示数增大

C．定值电阻R1功率不变，滑动变阻器R2功率减小

D．定值电阻R1功率减小，滑动变阻器R2功率增大

18．蓄电池正负极标志模糊不清，以下四组器材中，可以判断蓄电池正负极的是（　　）

A．开关、发光二极管、若干导线 B．开关、小灯泡、电流表、若干导线

C．开关、小灯泡、滑动变阻器、若干导线D．开关、电压表、若干导线

三、简答与计算题

19．据媒体报导，某乡村进行电网改造时，经测算，有一条线路应采用截面积为2.5mm2的铝芯线，但电工在安装时却采用了1.5mm2铝芯线，结果酿成一场火灾。请你分析发生火灾的原因。

20．小明家的燃气热水器将质量为100kg、温度为20℃的自来水加热到60℃，消耗的天然气体积为1m3（假设天然气完全燃烧）。已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求

（1）水吸收的热量；

（2）该热水器工作的效率。

21．如图所示电路，电源电压为12V恒定不变，灯泡L2上标有“9V1.8W”字样，L1、L3都字迹模糊。

（1）当开关S1、S2断开，S3闭合时，移动滑动变阻器滑片到某位置，L1和L3均正常发光，且亮度一样，电流表的读数为0.5A，电压表的读数为3V．画出此时的等效电路图，求出L1的电阻是多少？

（2）当开关都闭合时，移动滑动变阻器滑片使L2正常发光，则电流表、电压表的示数各是多少？

22．某型号的电饭锅有两挡，分別是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1=44Ω，R2=2156Ω。

（1）开关S置于　  　挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？

（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？

（3）若只要求将保温焖饭挡的功率提升10%，请通过计算体说明改进措施。

四、实验与探究题

23．图甲所示的实验现象说明分子不停地　  　，图乙所示的实验现象说明分子间存在　  　，图丙所示的实验现象说明对物体做功物体的　 　  　增加。

24．如图1所示，是生活中的电位器，其实质是我们学过的一种电学仪器　  　。图2是实验室中常见的一种仪表的示意图，请你写出从图中得到的一条信息：　  　                           。

25．一天，小红看她家电能表的表盘如图所示，此时电能表的读数是　  　kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了　  　kW•h的电能。

26．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω；有两个规格分别为“10Ω1A”“50Ω 2A”的滑动变阻器，电源电压为6V。

（1）本实验中应该选择规格为　  　的滑动变阻器。

（2）按图甲将电路连接完整。

（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是　  　。正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是　                　。

（4）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象如图丙所示，则小灯泡定功率为　  　W．在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比　  　（选填“变大”“变小”或“不变”），导致这一结果的原因是　                      　。

27．小罗和小兰想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，烧瓶B中的金属丝是镍铬合金丝，电阻比较大的是　  　。温度计显示煤油的温度。

（1）这两个烧瓶中所盛煤油的质量应该　   　。

（2）实验时，将铜丝和镍铬合金丝串联接入电路中，这是为了保证　       　和　     　相同；

（3）绐图中的装置通电一段时间后，切断电源。根据铜丝和镍铬合金丝的大小以及双察到的　  　，可得通电导体产生热量的多少与电阻的关系。

（4）实验中，小罗发现B烧瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越　  　，产生的热量越多。

（5）小兰设计了一个如图所示的电路图，她打算把R1和R2两根电阻丝分别放入AB两瓶中进行试验，请问，她研究的可能是导体产生的热量与　  　大小的关系。

28．在探究电流与电压、电阻的关系”的实验中，老师给同学们准备了以下器材：5Ω、10Ω、15Ω、20Ω”的定值电阻各1个，“20Ω、1A的滑动变阻器一个，电流表，电压表，电源，开关和导线若干。

（1）在“探究电流与电压的关系”时，同学们经过相互讨论，完成了实验方案的三次设计。

由图1甲到图1乙，改进的理由是　                        　；

由图1乙到图1丙，改进的理由是　                        　。

（2）在“探究电流与电阻的关系”时，同学们商定电压表的示数保持2V不变，为了顺利完成整个实验，应选择哪种电池组　  　

A．只能选择3V的电池组  B．只能选择4.5V的电池组C.3V和4.5V的都可以选择

（3）请你根据同学们的设计，将下面的实物图（图2）连接完整，要求滑片向左移，滑动变阻器连入的电阻变大。

（4）同学们将实验结果记录在下表中，其中空白处的电流如图3中电流表所示，它的示数是　  　A。

（5）分析上表的数据可以得出的结论是　                      　。

答     案

1. 欧姆；欧姆定律 2. 无规则；加剧 3. 同；导体 4. 变小；温度

5.导体长度；滑动变阻器 6. W=Pt；c=7. 10；10

8. 0.45；2.4   9.1000；0.2    10.火；不能

11-15  A  C C  A  B       16-18  B AC  ABD

19解：长度与材料相同的电线，横截面积较小的电线电阻较大，根据Q=I2Rt，电线中的电流和通电时间都不变的情况下，电阻大的电线产生的热量会明显增加，温度明显升高，会烧坏电线的绝缘皮，引起火灾

20解：

（1）水吸收的热量：

Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（60℃﹣20℃）=1.68×107J；

（2）天然气完全燃烧放出的热量：

Q放=Vq=1m3×3.2×107J/m3=3.2×107J；

该热水器的效率：

η=×100%=×100%=52.5%。

答：（1）水吸收热量为1.68×107J；

（2）热水器工作的效率为52.5%。

21.解：（1）当开关S1、S2断开，S3闭合时，滑动变阻器、L3和L1串联，电压表测量L1两端的电压，等效电路图如下：

根据欧姆定律可得，L1的电阻：R1===6Ω；

两灯泡串联电流相等，L1和L3均正常发光，且亮度一样，根据P=UI可知，它们两端的电压相等，

则L3的额定电压U3=U1=3V；

（2）当开关都闭合时，L2和L3并联后再和滑动变阻器串联，电压表和L1被短路，所以电压表示数为0V；

由题知此时L2正常发光，则L3两端的电压为U3′=U2=9V，此时L3两端的电压大于其额定电压3V，所以L3被烧坏，

则L2与变阻器串联，由于L2正常发光，则此时电流表的示数：I=I2额===0.2A。

答：（1）等效电路图如上图；L1的电阻是6Ω；

（2）电流表、电压表的示数各是0.2A和0V。

22.解：（1）开关置于2档，把电阻R2短路，电路中电阻最小，功率最大，为高温烧煮档；

此时的功率P高===1100W；

（2）开关置于1档时，两电阻串联，为保温焖饭，

电路中电流I===0.1A；

10min产生的热量：

Q=W=UIt=220V×0.1A×10×60s=1.32×104J；

（3）保温功率：

P保=UI=220V×0.1A=22W，

保温焖饭挡的功率提升10%后的功率：

P保′=P保（1+10%）=22W×110%=24.2W，

由P=得此时电路的电阻：

R===2000Ω，

为了保证高温档功率不变，所以应该改变R2的阻值，

R2′=R﹣R1=2000Ω﹣44Ω=1956Ω，

即把R2换成阻值为1956Ω的电阻。

答：（1）2；功率是1100W；

（2）电路中的电流是0.1A；

10min产生的热量1.32×104J；

（3）把R2换成阻值为1956Ω的电阻。

23.解：（1）二氧化氮气体的颜色是红棕色的，而且比空气的密度大，空气要处于二氧化氮气体的上方，氮气能进入上面的空气；说明二氧化氮气体分子在永不停息做无规则运动；

（2）图乙表示的是将接触面被削平的两个铅块用力压紧，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开。这个实验说明分子之间存在相互作用的引力。

（3）丙图中压缩玻璃筒内的空气，机械能转化为筒内空气的内能，空气的内能增加，温度升高，当达到棉花的燃点后，棉花会燃烧。

故答案为：做无规则运动；引力；内能。

24.解：据图1可知，这是生活中的电位器，其实质是滑动变阻器；

通过图2表盘上的“A”标志可知，这是一个电流表；

由图知，电流表选择的量程是0～3A；

此时电流表对应的分度值为0.1A，电流表的示数为1.5A。

故答案为：滑动变阻器；电流表选择的量程是0～3A（合理即可）

25.解：电能表的示数：314.5kW•h；

小红家用电器消耗的电能：W=kW•h=0.5kW•h。

故答案为：314.5；0.5

26.解：（1）小灯泡的额定电压为2.5V，电阻约为10Ω，由欧姆定律灯正常工作时的电流约为：

I===0.25A，

根据串联电路电压的规律和欧姆定律，灯正常工作时变阻器连入电路中的电阻为：

R滑===14Ω＞10Ω，故选用规格为“50Ω2A”的滑动变阻器；

（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是电流表指针调零；

经分析，连接好电路，闭合开关后，发现无论怎样移动滑动变阻器片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是灯泡断路；

（4）由绘制的通过小灯泡的电流随其两端电压变化的关系图象知，灯的电压为额定电压时，电流大小为0.2A，则小灯泡定功率为：

P=ULIL=2.5V×0.2A=0.5W；

当电压表的示数增大时，通过灯的电流增大，根据P=UI，灯的功率增大，灯丝温度升高，因灯丝的电阻随温度的升高而变大，故灯丝的电阻变大，因电压表与电流表的示数之比即为灯的电阻，故电压表与电流表的示数之比变大。

故答案为：（1）“50Ω2A”；（3）电流表指针调零；灯泡断路；（4）0.5；变大；灯丝的电阻随温度的升高而变大。

27.解：从镍铬合金丝与铜丝相比，铜丝很容易导电，所以电阻很小几乎为零。其电阻比镍铬合金丝的电阻小得多。

故答案为：镍铬合金。

（1）我们要通过煤油温度的升高得知导体产生热量的多少，所以煤油的质量应相等。

故答案为：相等。

（2）两电阻串联，则通过两导体的电流相等、通电时间相等。

故答案为：电流；通电时间。

（3）我们要通过煤油温度升高的示数得知导体产生热量的多少。

故答案为：温度计示数变化。

（4）B瓶中温度计的示数升高得快，说明B瓶中导体产生的热量多。

故答案为：大。

（5）小兰将R2与R3并联后与R1串联，将R1和R2分别放入两瓶中，两个电阻的阻值相同。R1在干路上，电流大于R2的电流。

故答案为：电流。

28.解：（1）研究电流与电压的关系，必须保持电阻值一定。小灯泡灯丝电阻受温度影响较大，无法控制电阻一定；

图丙中，通过移动变阻器的滑片可改变电阻的电压和电流多次测量，得出普遍性的结论；

（2）设选用3V的电源，根据串联电路电压的规律，变阻器分得的电压为：3V﹣2V=1V，使用20Ω的电阻时，由分压原理，变阻器连入电路中的电阻为×20Ω=10Ω＜20Ω，故可行；

设选用4.5V电源，根据串联电路电压的规律，变阻器分得的电压为4.5V﹣2V=2.5V，使用20Ω的电阻时，由分压原理，变阻器连入电路中的电阻为×20Ω=25Ω＞20Ω，故不可行；

选A；

（3）要求滑片向左移，滑动变阻器连入的电阻变大，故变阻器滑片以右电阻丝连入电路中，如下所示：

（4）根据实物图，电流表选用小量程，分度值为0.02A，空白处的电流大小为0.1A；

（5）由表中数据知，在电压不变时，电阻为原来的几倍，通过的电流为原来的几分之一，即电压一定时，导体中的电流与电阻成反比

故答案为：（1）小灯泡灯丝电阻受温度影响较大，无法控制电阻一定；通过移动变阻器的滑片可改变电阻的电压和电流多次测量，得出普遍性的结论；（2）A；（3）如上所示；（4）0.1；（5）电压一定时，导体中的电流与电阻成反比
