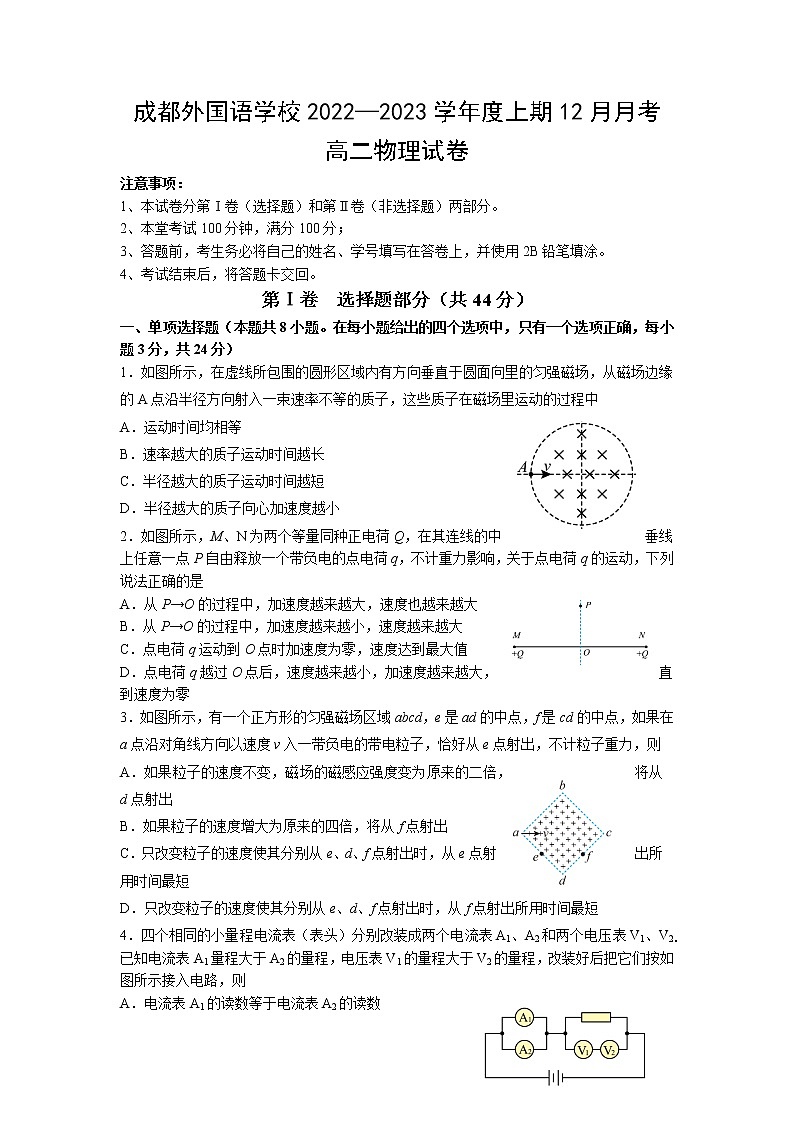

2023成都外国语学校高二上学期12月月考物理试题含答案

成都外国语学校2022—2023学年度上期12月月考

高二物理试卷

注意事项：

1、本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2、本堂考试100分钟，满分100分；

3、答题前，考生务必将自己的姓名、学号填写在答卷上，并使用2B铅笔填涂。

4、考试结束后，将答题卡交回。

第Ⅰ卷  选择题部分（共44分）

一、单项选择题（本题共8小题。在每小题给出的四个选项中，只有一个选项正确，每小题3分，共24分）

1．如图所示，在虚线所包围的圆形区域内有方向垂直于圆面向里的匀强磁场，从磁场边缘的A点沿半径方向射入一束速率不等的质子，这些质子在磁场里运动的过程中

A．运动时间均相等

B．速率越大的质子运动时间越长

C．半径越大的质子运动时间越短

D．半径越大的质子向心加速度越小

2．如图所示，M、N为两个等量同种正电荷Q，在其连线的中垂线上任意一点P自由释放一个带负电的点电荷q，不计重力影响，关于点电荷q的运动，下列说法正确的是

A．从P→O的过程中，加速度越来越大，速度也越来越大

B．从P→O的过程中，加速度越来越小，速度越来越大

C．点电荷q运动到O点时加速度为零，速度达到最大值

D．点电荷q越过O点后，速度越来越小，加速度越来越大，直到速度为零

3．如图所示，有一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd的中点，如果在a点沿对角线方向以速度v入一带负电的带电粒子，恰好从e点射出，不计粒子重力，则

A．如果粒子的速度不变，磁场的磁感应强度变为原来的二倍，将从d点射出

B．如果粒子的速度增大为原来的四倍，将从f点射出

C．只改变粒子的速度使其分别从e、d、f点射出时，从e点射出所用时间最短

D．只改变粒子的速度使其分别从e、d、f点射出时，从f点射出所用时间最短

4．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则

A．电流表A1的读数等于电流表A2的读数

B．电流表A1的偏转角等于电流表A2的偏转角

C．电压表V1的读数小于电压表V2的读数

D．电压表V1的偏转角大于电压表V2的偏转角

5．如图甲是某型号酒精测试仪，其工作原理如图乙所示，R为气敏电阻，其阻值随酒精气体浓度的增大而减小，电源的电动势为E、内阻为r，电路中的电表均为理想电表，R0为定值电阻，且。如果此时对着测试仪吹气，与未饮酒时相比

A．电流表的示数较小，电压表的示数较小

B．电压表示数变化量U与电流表示数变化量I的绝对值之比变小

C．电源的输出功率较小

D．电源的效率较小

6．如图所示，在倾角为的光滑绝缘斜面上固定一个挡板，在挡板上连接一根劲度系数为的绝缘轻质弹簧，弹簧另一端与球连接。、两小球的质量均为，球的电荷量，、两小球的间距为，系统处于静止状态。已知静电力常量为，、两小球均可视为点电荷，则公众号高中僧试题下载

A．弹簧伸长量为

B．球的电荷量

C．球受到的库仑力大小为

D．若增大球的电荷量，系统再次平衡后，弹簧伸长量会增加

7．已知通电长直导线在周围空间某位置产生的磁感应强度大小与电流强度成正比，与该位置到长直导线的距离成反比。如图所示，现有通有电流大小相同的两根长直导线分别固定在正方体的两条边和上，彼此绝缘，电流方向分别由流向、由流向，则顶点和两处的磁感应强度大小之比为

A． B．

C． D．

8．如图所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m的带正电小球，小球与弹簧不连接，施加外力F将小球向下压至某位置静止。现撤去F，小球沿竖直方向运动，在小球由释放到刚离开弹簧的过程中，重力、电场力对小球所做的功分别为W1和W2，小球离开弹簧时的速度为v，不计空气阻力，则上述过程中下列说法正确的是

A．小球的重力势能增加

B．小球的电势能增加

C．小球与弹簧组成的系统机械能增加

D．撤去F前弹簧的弹性势能为

二、多项选择题（本题共5小题。每小题有多个正确选项，全部选对得4分，选对但不全得2分，不选或错选不得分，共20分）

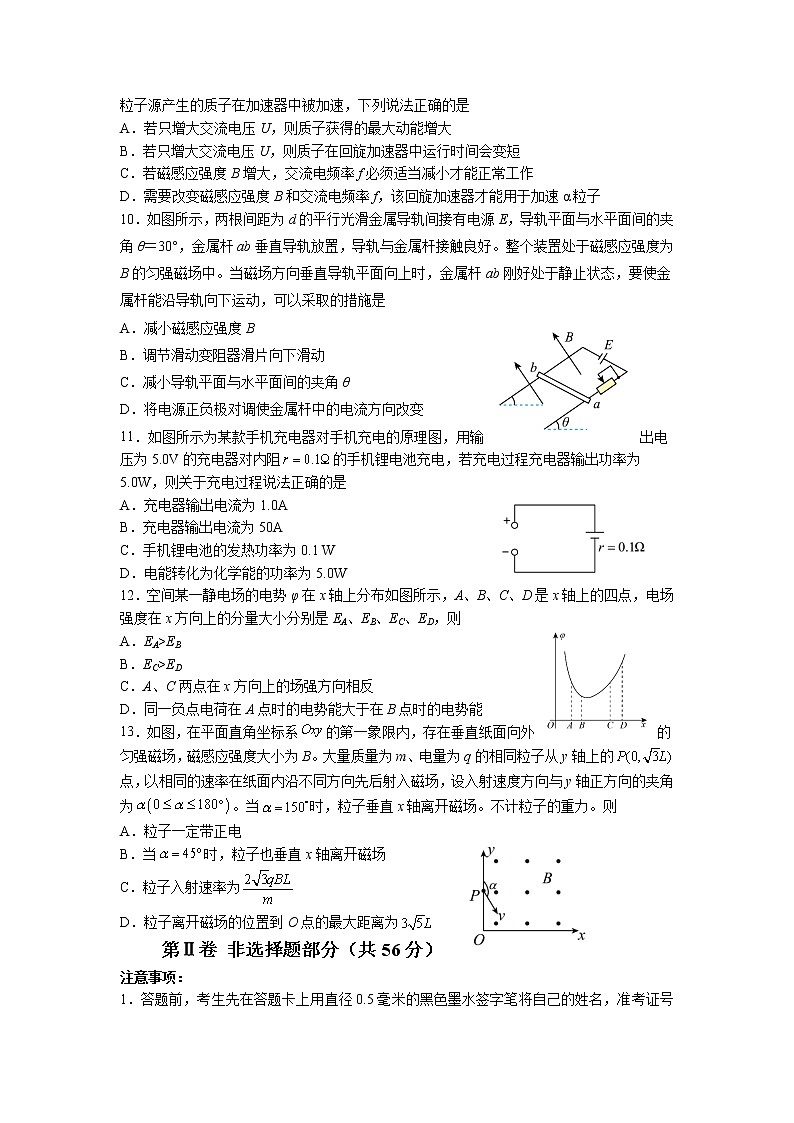

9．回旋加速器工作原理示意图如图所示，磁感应强度为B的匀强磁场与盒面垂直，两盒间的狭缝很小，粒子穿过的时间可忽略，它们接在电压为U、频率为f的交流电源上，若A处粒子源产生的质子在加速器中被加速，下列说法正确的是

A．若只增大交流电压U，则质子获得的最大动能增大

B．若只增大交流电压U，则质子在回旋加速器中运行时间会变短

C．若磁感应强度B增大，交流电频率f必须适当减小才能正常工作

D．需要改变磁感应强度B和交流电频率f，该回旋加速器才能用于加速α粒子

10．如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°，金属杆ab垂直导轨放置，导轨与金属杆接触良好。整个装置处于磁感应强度为B的匀强磁场中。当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态，要使金属杆能沿导轨向下运动，可以采取的措施是

A．减小磁感应强度B

B．调节滑动变阻器滑片向下滑动

C．减小导轨平面与水平面间的夹角θ

D．将电源正负极对调使金属杆中的电流方向改变

11．如图所示为某款手机充电器对手机充电的原理图，用输出电压为5.0V的充电器对内阻的手机锂电池充电，若充电过程充电器输出功率为5.0W，则关于充电过程说法正确的是

A．充电器输出电流为1.0A

B．充电器输出电流为50A

C．手机锂电池的发热功率为0.1 W

D．电能转化为化学能的功率为5.0W

12．空间某一静电场的电势φ在x轴上分布如图所示，A、B、C、D是x轴上的四点，电场强度在x方向上的分量大小分别是EA、EB、EC、ED，则

A．EA>EB

B．EC>ED

C．A、C两点在x方向上的场强方向相反

D．同一负点电荷在A点时的电势能大于在B点时的电势能

13．如图，在平面直角坐标系的第一象限内，存在垂直纸面向外的匀强磁场，磁感应强度大小为B。大量质量为m、电量为q的相同粒子从y轴上的点，以相同的速率在纸面内沿不同方向先后射入磁场，设入射速度方向与y轴正方向的夹角为。当时，粒子垂直x轴离开磁场。不计粒子的重力。则

A．粒子一定带正电

B．当时，粒子也垂直x轴离开磁场

C．粒子入射速率为

D．粒子离开磁场的位置到O点的最大距离为

   第Ⅱ卷 非选择题部分（共56分）

注意事项：

1．答题前，考生先在答题卡上用直径0.5毫米的黑色墨水签字笔将自己的姓名，准考证号填写清楚。

2．请用直径0.5毫米黑色墨水签字笔在答题卡上各题的答题区域内作答，在试卷上作答无效。

三、实验题(本题共2个小题，满分16分）

14．某物理兴趣小组测量一段某材料制成的电阻丝的电阻率。

（1）先用螺旋测微器测量电阻丝的直径，示数如图甲所示，其直径______mm；再用刻度尺测出电阻丝的长度为L；

（2）用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，应该换用______（选填“×1”或“×100”）挡，进行一系列正确操作后，指针静止时位置如图乙所示；

（3）为了准确测量电阻丝的电阻，某同学设计了如图丙所示的电路；

①闭合，当接a时，电压表示数为，电流表示数为；当接b时，电压表示数为，电流表示数为，则待测电阻的阻值为_____（用题中的物理量符号表示）；

②根据电阻定律计算出该电阻丝的电阻率______（用、d、L表示）。

15．在“测定电源的电动势和内电阻”的实验中，备有下列器材：

A．待测的干电池一节

B．电流表（量程0～3mA，内阻）

C．电流表（量程0～0.6A，内阻）

D．滑动变阻器（0～20Ω，1.0A）

E．电阻箱（0～9999.9Ω）      F．开关和若干导线

（1）某同学发现上述器材中没有电压表，他想利用其中的一个电流表和电阻箱改装成一块电压表，其量程为0～3V，并设计了图甲所示的a、b两个参考实验电路（虚线框内为改装电压表的电路），其中合理的是______（选填“a”或“b”）电路；此时的阻值应取______Ω。

（2）如图为该同学根据合理电路所绘出的图象（为电流表的示数，为电流表的示数）。根据该图线可得被测电池的电动势E＝_______V，内阻r＝_______Ω（结果保留到小数点后两位）。

四、计算题(本题共4个小题，共40分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值运算的题，答案中必须明确写出数值和单位。)

16．（8分）如图所示，带电平行板倾斜放置与水平面间的夹角为θ，两板间的电压U=8×103V，两板间的距离d=0.4m，圆形光滑轨道竖直固定放置，最低点B正好在上极板的边缘，C点是圆弧轨道的最高点；质量m=0.1kg、电量q=+10-4C的小球，从平行板下极板边缘A点由静止释放，在平行板间的匀强电场中，正好沿水平直线AB做匀加速运动，经过B点进入圆弧轨道，刚好到达最高点C点，电场只存在带电平行板内，外部没有电场，重力加速度g取10m/s2，不计空气阻力。求：

（1）平行板与水平面间的夹角θ；

（2）圆形轨道的半径R。

17．（10分）如图所示，在的区域存在方向沿轴正方向的匀强电场，在的区域存在方向垂直于平面向里的匀强磁场，磁感应强度为。一个质量为、电荷量为（）的带电粒子从轴上的点以一定的速度射出，速度方向沿轴正方向。已知粒子第一次进入磁场时，速度方向与轴正方向的夹角为，并从坐标原点处第一次射出磁场。不计带电粒子的重力。求：

（1）带电粒子第一次进入磁场的位置坐标；

（2）匀强电场的电场强度大小。

18．（10分）如图所示，电路中电源电动势，内阻，定值电阻，滑动变阻器阻值未知。水平放置的平行板电容器上下极的间距为0.2m，在两极板右端正中间位置处，有一个小液滴以速度水平向左射入两板间；当滑动变阻器滑片在最下端时，油滴刚好从下极板边缘飞出。当滑动变阻器滑片滑到正中间时，油滴刚好从上极板边缘飞出，已知小液滴的质量，电荷量。重力加速度取，空气阻力不计，求：

（1）电容器两极板之间的电压值；

（2）滑动变阻器总阻值为多大。

19．(12分) 如图所示，真空室内有一个点状的粒子放射源P，它向各个方向发射电荷量为+q、质量为m的同种粒子（不计重力），粒子速率都相同。ab为P点附近的一条水平直线（P到直线ab的距离PC=L），Q为直线ab上一点，它与P点相距PQ=L（现只研究与放射源P和直线ab同一个平面内粒子的运动），在真空室内（直线ab以上区域）存在垂直该平面向里、磁感应强度为B的匀强磁场，水平向左射出的粒子恰到达Q点。（sin37°=0.6；cos37°=0.8）求：

(1)粒子的速率；
