天津市河西区2022-2023学年九年级上学期期中物理试题

这是一份天津市河西区2022-2023学年九年级上学期期中物理试题，共18页。试卷主要包含了填空题等内容，欢迎下载使用。

2022-2023学年天津市河西区九年级（上）期中物理试卷
一、单项选择题（本大题共10小题，每小题3分，共30分）下列每小题给出的四个选项中，只有一项最符合题意。
1．（3分）美丽的天津不仅是一座古老的文明城市，还是一座现代化的大都市。以下自然景观与分子热运动有关的是（　　）
A．春天，海河两岸柳枝摇曳
B．夏天，天塔湖面波光粼粼
C．秋天，植物园内金桂飘香
D．冬天，盘山顶上大雪纷飞
2．（3分）在如图所示的事例中，与成语“炙手可热”改变内能的方式相同的是（　　）
A．搓手，手变温暖 B．加热，水温升高
C．滑滑梯，臀部发热 D．压活塞，硝化棉燃烧
3．（3分）如图所示是四冲程汽油机工作的一个冲程，该冲程是（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．（3分）东疆湾沙滩是天津首个人工沙滩。在烈日炎炎的夏日，海滩的沙子热得烫脚，而海水很清凉；傍晚落日后，沙子凉了，海水却依然暖暖的。这主要是因为海水和沙子具有不同的（　　）
A．热量 B．内能 C．热值 D．比热容

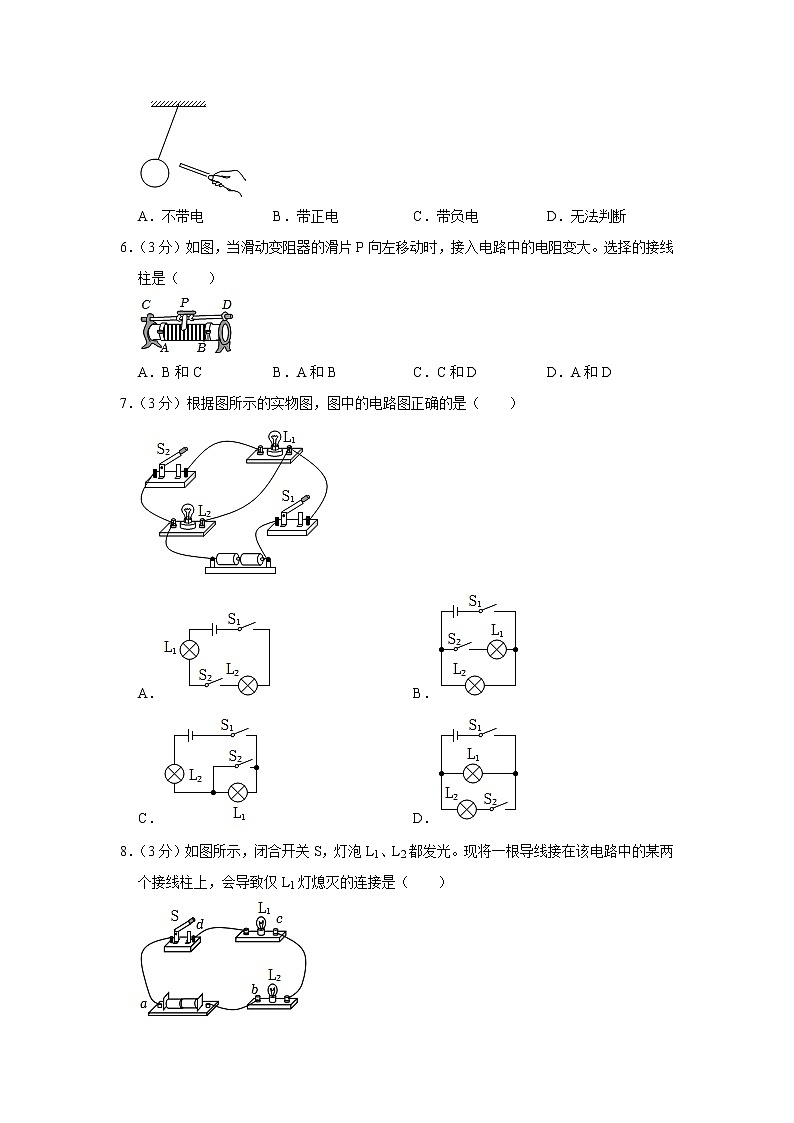

5．（3分）如图是用毛皮摩擦过的橡胶棒靠近气球时的情形，则气球（　　）

A．不带电 B．带正电 C．带负电 D．无法判断
6．（3分）如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大。选择的接线柱是（　　）

A．B和C B．A和B C．C和D D．A和D
7．（3分）根据图所示的实物图，图中的电路图正确的是（　　）

A． B．
C． D．

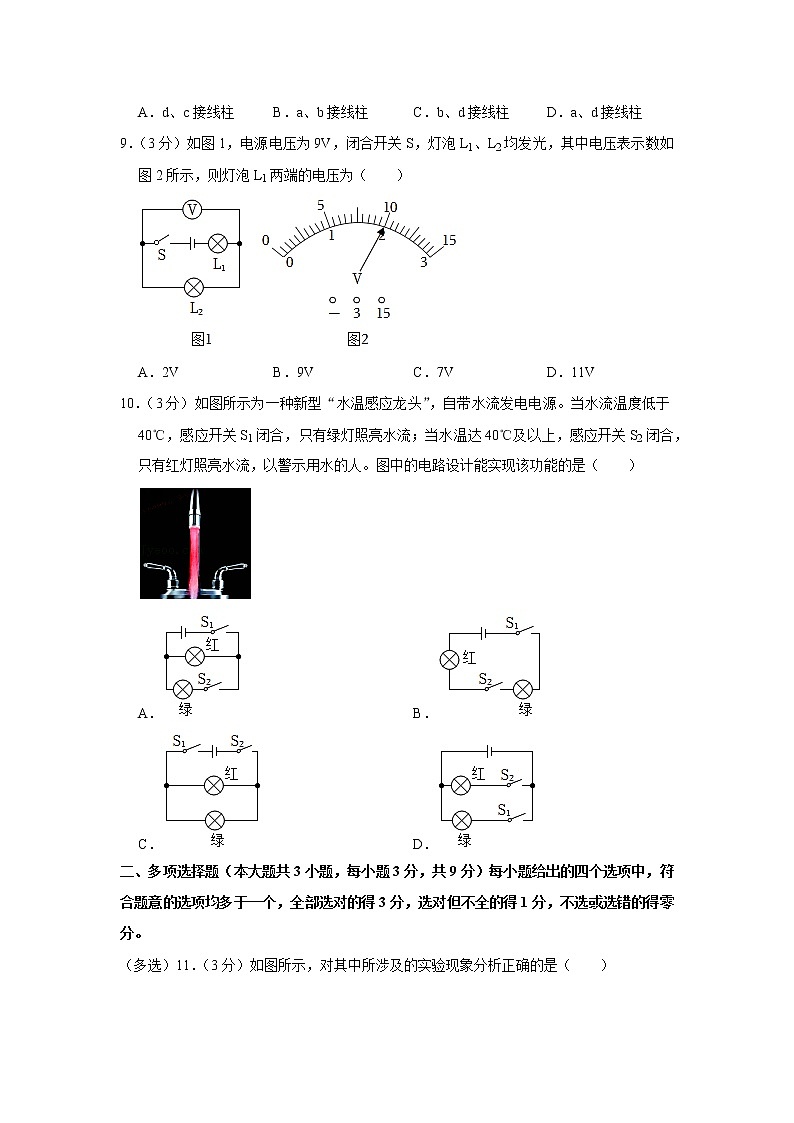

8．（3分）如图所示，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致仅L1灯熄灭的连接是（　　）

A．d、c接线柱 B．a、b接线柱 C．b、d接线柱 D．a、d接线柱
9．（3分）如图1，电源电压为9V，闭合开关S，灯泡L1、L2均发光，其中电压表示数如图2所示，则灯泡L1两端的电压为（　　）

A．2V B．9V C．7V D．11V
10．（3分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水的人。图中的电路设计能实现该功能的是（　　）

A． B．
C． D．
二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，符合题意的选项均多于一个，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。
（多选）11．（3分）如图所示，对其中所涉及的实验现象分析正确的是（　　）

A．图甲：用橡胶棒连接金属箔张角不同的验电器，发现金属箔张角不变。说明橡胶棒是绝缘体
B．图乙：将两个铅柱底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。说明分子间有相互作用的斥力
C．图丙：铁丝快速反复弯折后，铁丝弯折处发热。说明做功可以改变物体的内能
D．图丁：与头发摩擦过的塑料梳子吸引起碎纸屑。说明摩擦过的梳子带了电荷
（多选）12．（3分）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列判断正确的是（　　）

A．接线柱“1”应与“3”连接
B．接线柱“2”应与“3”连接
C．“显示器”由电压表改装而成
D．“显示器”由电流表改装而成
（多选）13．（3分）如图所示，电源电压保持不变，开关S断开时，电流表、电压表的示数分别为I0、U0。将电阻R1与开关S互换，闭合开关S后，电压表的示数为3U0。下列判断正确的是（　　）

A．电源电压为3U0
B．电阻R1的阻值为
C．电阻R2的阻值为
D．将电阻R1与开关S互换，闭合开关S后，电流表的示数为I0
三、填空题（本大题共6小题，每小题4分，共24分）
14．（4分）如图，“四合一”充电线可以为四种不同类型的手机充电，极大地方便了人们的使用。如果使用“四合一”充电线同时为四台手机充电，则这四台手机之间的连接方式是 　 　（选填“串联”或“并联”）；充电器工作了一段时间后，温度升高，内能 　 　（选填“增大”或“减小”）。

15．（4分）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。为了使发光二极管更亮，这三个水果电池应该 　 　（选填“串联”或“并联”）；水果电池工作时将 　 　能转化为电能。

16．（4分）如图1，用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有 　 　（选填“同种”或“异种”）电荷相互排斥。图2是工厂、加油站里常见的静电清除杆，当工人进行静电清除时，只需站在杆旁，用手触摸静电清除杆顶部的黑色圆球即可。若人体带正电，则清除静电时，杆内瞬时电流的方向为 　 　（选填序号①“由上到下”或②“由下到上”）。

17．（4分）当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是　 　Ω；当它两端电压为0V时，该导体的电阻为　 　Ω。
18．（4分）如图所示，电阻阻值R1＜R2。闭合开关S，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。则I1　 　I2，U1　 　U2。（均选填“＞”、“＝”或“＜”）

19．（4分）如图，电源电压不变，电阻R2＝4Ω，闭合开关，小亮在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。则电源电压为 　 　V；电阻R1的阻值为 　 　Ω。

四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（6分）如图，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，给人们生活带来便捷。通电后将杯中0.3kg的水从25℃加热到55℃，求：水吸收的热量。[水的比热容为4.2×103J/（kg•℃）]

21．（6分）如图所示，电源两端电压保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为12Ω。当开关S闭合时，电压表示数为6V。
求：
（1）电流表的示数；
（2）电源电压。

22．（6分）小金和小明同学做“伏安法测电阻”的实验，小金连成如图1所示电路，请你完成下列内容。

（1）如图1，当小金准备闭合开关开始实验时，滑动变阻器的滑片P应该滑到 　 　（选填“A”或“B”）端。
（2）①正准备实验时，同组的小明检查发现电路连接有错误。若在错误的电路中，闭合开关后，电流表的指针将 　 　（选填“正向偏转”、“反向偏转”或“不动”）。
②排除故障后，当滑片P移动到某一位置时，电压表示数为1.6V，电流表示数如图2所示，其读数为 　 　A，则未知电阻Rx＝　 　Ω。接下来测量多组实验数据后算出Rx平均值，这是为了减小测量带来的 　 　。
（3）利用图1中的实验器材还能完成探究实验 　 　。（选填字母）
A．探究电流与电压的关系
B．探究电流与电阻的关系
23．（7分）同学们在“探究影响导体电阻大小的因素”实验时，某小组提出了如下猜想：
猜想一：导体电阻的大小跟导体长度有关；
猜想二：导体电阻的大小跟导体横截面积有关；
猜想三：导体电阻的大小跟导体材料有关。
他们从实验室选用的器材有：两节干电池、开关、导线及不同规格的导体。实验电路如图所示，导体的规格、材料见下表。请你回答下列问题：
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.5
镍铬合金
G
1.0
0.5
铁
（1）为了验证猜想一，他们应选用表中导体代号为 　 　、　 　、　 　的3根导体进行实验。
（2）他们分别将A、B、C三根导体连入电路，测得的电流分别为IA、IB和IC，分析数据发现：IA＜IB＜IC，由此得出的实验结论是：当导体的 　 　、　 　相同时，　 　越 　 　，电阻越小。
（3）同学们为了在验证每一个猜想时实验导体均有三个，当验证猜想三时，他们还需要一根长度为 　 　m、横截面积为 　 　mm2、材料为 　 　的导体。

24．（6分）小薛和小程同学一起做“探究并联电路中电流规律”的实验，实验电路图如图1所示。请你完成下列内容：

（1）连接电路时，开关应 　 　。（选填“断开”或“闭合”）
（2）如图2是他们测量电流时连接的实验电路，此时电流表测量的是图1中 　 　（选填“A”、“B”或“C”）处的电流。
（3）然后小薛把电流表分别接入电路中的另外两处测电流，并把电流表的示数记录在表中。
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
0.1
0.15
0.25
分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 　 　。（用公式表示）
（4）小程想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是他们讨论了以下三种方案：
方案一：在图1的基础上，反复断开、闭合开关，测出A、B、C三处的电流。
方案二：在图1的基础上，仅改变电源电压，测出A、B、C三处的电流。
方案三：在图1的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流。
以上三种方案，你认为不可行的方案是方案 　 　（选填“一”、“二”或“三”）。
小程选择上述可行方案之一，做了三次实验，并把实验数据填入下表中。
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.12
0.18
0.30
2
0.14
0.21
0.35
3
0.20
0.30
0.50
小程选择的方案是方案 　 　（选填“一”、“二”或“三”）。
25．（6分）如图1所示，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P由一端移动到另一端时，电路中的电流与变阻器R2两端电压的关系图象如图2所示。求：
（1）电源电压及R1的阻值；
（2）在图2中画出滑片P由一端移动到另一端时，电路中的电流与R1两端电压的关系图象。（标出图象两端点的横、纵坐标）

2022-2023学年天津市河西区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本大题共10小题，每小题3分，共30分）下列每小题给出的四个选项中，只有一项最符合题意。
1．【解答】解：AC、柳枝、雪花都是物体，它们的运动都是宏观物体的机械运动，不是分子的运动，故AD错误；
B、湖面波光粼粼是光的反射现象，故B错误；
D、桂花飘香，闻到香味是分子运动的结果，故C正确。
故选：C。
2．【解答】解：炙手可热，是指手摸上去感到热得烫人，属于热传递改变物体的内能。
A、搓手时，克服摩擦做功，机械能转化为内能，属于通过做功改变物体的内能，故A错误；
B、加热，水温升高，水吸收热量，属于热传递改变物体的内能，故B正确；
C、滑滑梯，臀部发热，克服摩擦做功，机械能转化为内能，属于通过做功改变物体的内能，故C错误；
D、压活塞，硝化棉燃烧，是通过做功来改变物体的内能，故D错误。
故选：B。
3．【解答】解：由图可知，进气门、排气门都关闭，活塞上移，是压缩冲程。
故选：B。
4．【解答】解：水的比热容比沙子的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化比沙小，因此，在受太阳照射条件相同时，海水比沙滩的温度低，放出相同热量时，海水比沙滩的温度高，故D正确。
故选：D。
5．【解答】解：毛皮摩擦过的橡胶棒带负电荷，橡胶棒靠近气球时，气球被排斥，根据同种电荷相互排斥可知，气球带负电。
故选：C。
6．【解答】解：滑动变阻器的正确接线方法应该“一上一下”；
当滑片P向左移动时，接入电路的阻值变大，说明接入电路的电阻丝变长，根据图示可知滑片右侧的电阻丝应接入电路，所以应该是右下角的接线柱与上方任一接线柱的组合，即应接BC或BD，故BCD错误、A正确。
故选：A。
7．【解答】解：由实物图知，两灯并联，S1在干路上，S2在L1支路上。
A、图中两灯串联，开关也串联在电路中，与实物图不相符；
B、图中两灯并联，开关S1在干路上，S2在L1支路上，与实物图对应；
C、图中开关S1闭合时，两灯串联，再闭合S2，L1被短路，与实物图不相符；
D、图中两灯并联，S1在干路上，S2在L2支路上，与实物图不相符。
故选：B。
8．【解答】解：A、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故A符合题意；
B、导线连接a、b两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故B不符合题意；
C、导线连接b、d两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故C不符合题意。
D、导线连接a、d两接线柱，相当于闭合开关，两灯都能发光，故B不符合题意。
故选：A。
9．【解答】解：由电路图可知，两灯泡串联，电压表测L2两端的电压，电源电压为9V，所以电压表V的量程是0～3V，由图知它的读数UV＝2V，则灯泡L2两端的电压是2V；
根据串联电路两端电压等于各部分电压之和，可得，灯泡L1两端的电压：U1＝U−UV＝9V−2V＝7V。
故选：C。
10．【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故D正确。
故选：D。
二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，符合题意的选项均多于一个，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。
11．【解答】解：A、用橡胶棒连接AB，AB金属箔的张角不变，说明电子没有发生转移，所以橡胶棒是绝缘体，故A正确；
B、将两个铅柱底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故B错误；
C、铁丝快速反复弯折后，铁丝弯折处发热，这是通过做功的方法改变铁丝的内能，故C正确；
D、摩擦过的塑料梳子能吸引碎纸屑，说明摩擦过的塑料梳子带了电荷，故D正确。
故选：ACD。
12．【解答】解：由图可知，显示器相当于电流表串联在电路中，当货车质量增大时，滑片向下滑动，已知此时显示器的示数增加，即电路中的电流增大，由欧姆定律可知，电路的总电阻应变小，即滑片P向下滑动时，滑动变阻器接入电路的阻值应变小，因此接线柱“2”应与“3”连接，故A、C错误，B、D正确。
故选：BD。
13．【解答】解：A、当电阻R1与开关S互换，闭合开关S后，R1和R2并联，电流表测干路的电流，电压表测电源电压；
已知此时电压表示数为3U0，即电源电压为U＝3U0；故A正确；
BC、由图可知，原电路断开开关后，R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；
已知此时电压表示数为U0，即R2两端的电压为U0，此时电路中的电流为I0，
由欧姆定律可知电阻R2的阻值为：R2＝；
由串联电路的电压特点可知R1两端的电压为：U1＝U﹣U2＝3U0﹣U0＝2U0，
则电阻R1的阻值为：R1＝＝；故C错误，B正确；
D、将电阻R1与开关S互换，闭合开关S后，通过R1的电流为：I1＝＝＝；
通过R2的电流为：I2＝＝＝3I0；
由并联电路的电流特点可知干路的电流为：I′＝I1+I2＝＝，即电流表的示数为，故D正确。
故选：ABD。
三、填空题（本大题共6小题，每小题4分，共24分）
14．【解答】解：如果四台手机同时充电，四台手机互不影响，所以可以判断出四台手机是并联。
充电器工作了一段时间后，温度升高，说明内能增大。
故答案为：并联；增大。
15．【解答】解：根据串联电路的电压规律可知，如果要得到更高的电压，应该将更多的水果电池串联；
水果电池在工作过程中，将化学能转化为电能。
故答案为：串联；化学。
16．【解答】解：验电器中两个金属箔片因带有同种电荷相互排斥而张开；因人体带正电，所以用手触摸静电清除杆顶部的黑色圆球时，杆内瞬时电流的方向为由上到下，故选①。
故答案为：同种；①。
17．【解答】解：
根据I＝可得，导体的电阻：
R＝＝＝15Ω；
∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
∴在这个导体两端电压为0时，导体的电阻仍为15Ω不变。
故答案为：15；15。
18．【解答】解：由图可知，闭合开关S后，电阻R1、R2并联，因并联电路中各支路两端的电压与电源电压相等，则U1＝U2；
由题知，R1＜R2，且电压相等，由I＝可知I1＞I2。
故答案为：＞；＝。
19．【解答】解：由电路图可知，电阻R1、R2并联，电流表A2测干路电流，A1测通过R2的电流，电压表测电源两端电压；
①由题知，R2＝4Ω，三只电表的示数分别为1、4、5，且干路电流等于各支路电流之和，
假设电流表A1示数是I2＝1A，R2的电阻是4Ω，
由I＝知R2两端的电压为：
U2＝I2R2＝1A×4Ω＝4V，
即电压表的示数为4V，则此时A2示数即干路电流I＝5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：
I1＝I﹣I2＝5A﹣1A＝4A，
所以，电阻R1的阻值：
R1＝＝＝1Ω，符合题中的数据，假设正确；
②假设电流表A1示数是I2＝4A时，
因并联电路中各支路两端的电压相等，
所以，由I＝可知电源的电压为：
U＝I2R2＝4A×24＝16V，
即电压表的示数为16V，故此种情况不可能；
③假设电流表A1示数是I2＝5A时，
因并联电路中各支路两端的电压相等，
所以，由I＝可知，电源的电压：
U＝I2R2＝5A×4Ω＝20V，
即电压表的示数为20V，故此种情况不可能。
综上可知，电源电压为4V，电阻R1的阻值为1Ω。
故答案为：4；1。
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．【解答】解：水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.3kg×（55℃﹣25℃）＝3.78×104J；
答：水吸收的热量为3.78×104J。
21．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
（1）电路中的电流为：
I＝＝＝0.5A，即电流表的示数0.5A；
（2）因串联电路中总电阻等于各分电阻之和，
所以，电源的电压为：
U＝IR总＝I（R1+R2）＝0.5A×（6Ω+12Ω）＝9V。
答：（1）电流表的示数为0.5A；
（2）电源电压为9V。
22．【解答】解：（1）为了保护电路，闭合开关前，滑动变阻器的滑片P应该滑到阻值最大处，即B端；
（2）①根据电流表的使用规则可知，电流应从电流表的正接线柱流入，从负接线柱流出，故电流表指针会反向偏转；
②当滑片P移动到某一位置时，电压表示数为1.6V，电流表示数如图2所示，电流表选用小量程，分度值0.02A，其示数为0.16A，未知电阻Rx的阻值为：
R＝＝＝10Ω；
测量多组实验数据后算出Rx平均值，这是为了减小测量带来的误差；
（3）A、探究电流与电压的关系，要控制电阻大小不变，记录电流随电压的变化关系，可通过移动变阻器的滑片改变电阻两端的电压和通过的电流，故A能完成；
B、探究电流与电阻的关系，要记录电流随电阻的变化关系，为得出普遍性的规律要多次测量，但只有一个定值电阻，故B不能完成；
故选A。
故答案为：（1）B；（2）①反向偏转；②0.16；10；误差；（3）A。
23．【解答】解：（1）探究导体电阻的大小跟导体长度是否有关时，需要控制到导体的材料、横截面积相同，长度不同，故选用B、D、E的3根导体进行实验；
（2）他们分别将A、B、C三根导体连入电路，3根导体的材料相同，长度相同，横截面积不同，测得的电流分别为IA、IB和IC，分析数据发现：IA＜IB＜IC，横截面积越大，电流越大，则电阻越小，故结论为：当导体的材料、长度相同时，横截面积越大；电阻越小；
（3）探究导体电阻的大小跟导体材料有关时，需要控制导体的长度、横截面积相同，材料不同，F、G的长度、横截面积都相同，材料不同，所以还需要一个长1.0m、横截面积为0.5mm2、材料为锰铜的导体。
故答案为：（1）B；D；E；（2）材料；长度；横截面积；大；（3）1.0；0.5；锰铜。
24．【解答】解：（1）为了保护电路，在连接电路时开关应该断开；
（2）根据电路图知，两灯泡并联，电流表与灯L1串联，即图甲中A点的电流；
（3）由表中数据可知，在并联电路中，干路电流与各支路电流的关系是IC＝IA+IB；
（4）方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故方案一不可行；
由表中数据可知，通过A处的电流和通过B处的电流都发生了变化，说明选择的实验方案是二。
故答案为：（1）断开；（2）A；（3）IC＝IA+IB；（4）一；二。
25．【解答】解：（1）由图1可知R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；
当滑片P在a端时，滑动变阻器接入电路的阻值为0Ω，电压表示数为0V，此时电路中的电流最大；
由图可知此时电路中的电流为I1＝3I0，电源电压为：U＝I1R1＝3I0R1﹣﹣﹣﹣﹣①；
当滑片P在b端时，滑动变阻器接入电路的阻值最大，电压表示数最大，此时电路中的电流最小；
由图可知此时电路中的电流为I2＝I0，R2两端的电压为U2＝U0，
则电源电压为：U＝U0+I0R1﹣﹣﹣﹣﹣②；
联立①②可解得：R1＝，U＝U0；
（2）当电路中的电流为I0时，R1两端的电压为：
U1＝U﹣U2＝U0﹣U0＝U0；
当电路中的电流为3I0时，R1两端的电压为U0；
作图如下：
。
答：（1）电源电压为U0，R1的阻值为＝；
（2）见解答图。
