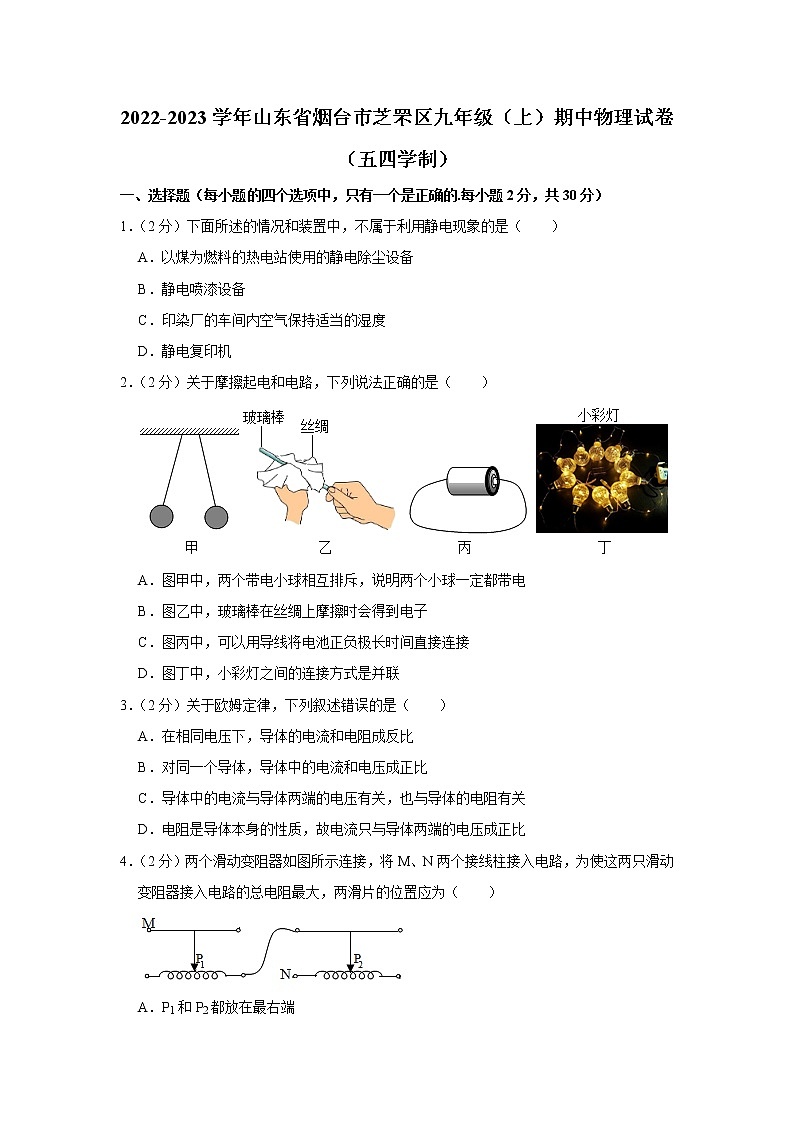

2022-2023学年山东省烟台市芝罘区九年级（上）期中物理试卷（五四学制）
一、选择题（每小题的四个选项中，只有一个是正确的.每小题2分，共30分）
1．（2分）下面所述的情况和装置中，不属于利用静电现象的是（　　）
A．以煤为燃料的热电站使用的静电除尘设备
B．静电喷漆设备
C．印染厂的车间内空气保持适当的湿度
D．静电复印机
2．（2分）关于摩擦起电和电路，下列说法正确的是（　　）

A．图甲中，两个带电小球相互排斥，说明两个小球一定都带电
B．图乙中，玻璃棒在丝绸上摩擦时会得到电子
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
3．（2分）关于欧姆定律，下列叙述错误的是（　　）
A．在相同电压下，导体的电流和电阻成反比
B．对同一个导体，导体中的电流和电压成正比
C．导体中的电流与导体两端的电压有关，也与导体的电阻有关
D．电阻是导体本身的性质，故电流只与导体两端的电压成正比
4．（2分）两个滑动变阻器如图所示连接，将M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，两滑片的位置应为（　　）

A．P1和P2都放在最右端
B．P1和P2都放在最左端
C．P1放在最左端，P2放在最右端
D．P1放在最右端，P2放在最左端

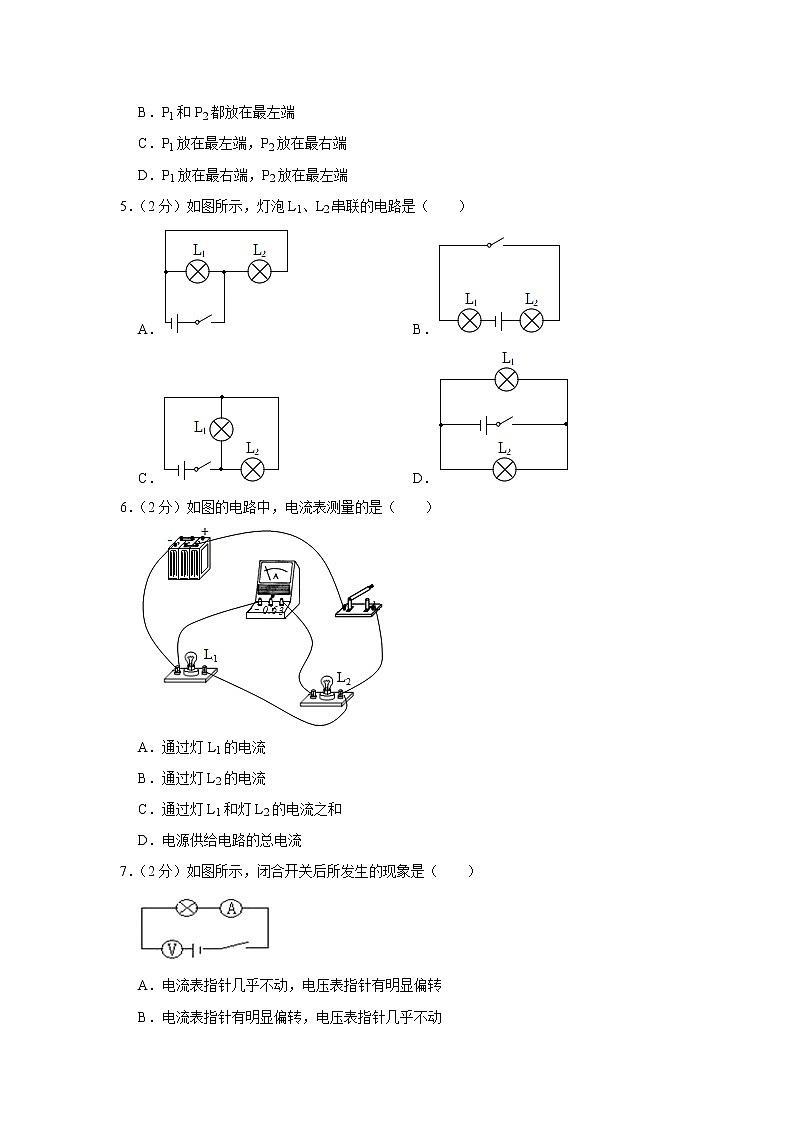

5．（2分）如图所示，灯泡L1、L2串联的电路是（　　）
A． B．
C． D．
6．（2分）如图的电路中，电流表测量的是（　　）

A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
7．（2分）如图所示，闭合开关后所发生的现象是（　　）

A．电流表指针几乎不动，电压表指针有明显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．两表指针均有明显偏转
D．两表指针几乎不动

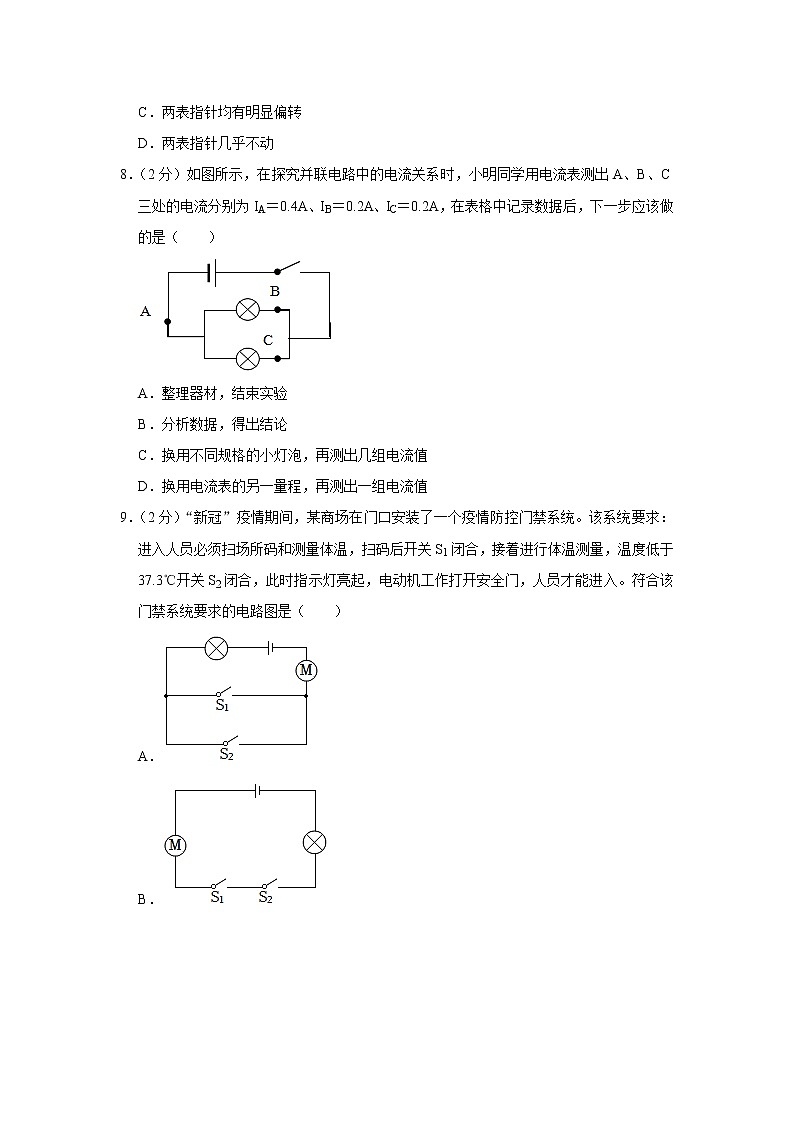

8．（2分）如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
9．（2分）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关S1闭合，接着进行体温测量，温度低于37.3℃开关S2闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（　　）
A．
B．
C．
D．
10．（2分）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（　　）

A．电流表示数变小 B．电压表示数变小
C．灯泡亮度变亮 D．电路总电阻变小
11．（2分）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（　　）
A．变大 B．变小
C．不变 D．先变小后变大
12．（2分）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法错误的是（　　）

A．油位越高，流过R的电流越大
B．R、R0在电路中是串联的
C．油位越高，R两端的电压越大
D．油量表是由电压表改装而成的
13．（2分）图示为电阻R1和R2的I﹣U图像，由图可知（　　）

A．R1的阻值为5Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
14．（2分）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，R0是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（　　）

A．有人通过时，R0的阻值变小
B．有人通过时，电路中的电流变小
C．无人通过时，R的阻值为25Ω
D．无人通过时，R0的阻值为20Ω
15．（2分）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（　　）

A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变亮
D．排除故障后，滑片P向左移动，电流表和电压表示数均变小
二、填空题（每小题3分，共15分）
16．（3分）用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因 　 　带上 　 　电荷，接触瞬间电流的方向是 　 　（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。

17．（3分）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，由此你能获得关于这个滑动变阻器的信息是 　 　；滑动变阻器在电路中的主要作用是 　 　。
18．（3分）教室里装有多盏白炽灯。我们每多开一盏白炽灯，教室电路的总电阻将 　 　，总电压将 　 　，相同时间内消耗的电能将 　 　。（选填“增大”、“减小”或“不变”）
19．（3分）如图所示的电路中，电源电压不变。当开关S闭合时，电流表的示数为0.8A；开关S断开时，电流表的示数改变了0.5A。R1与R2的阻值之比为 　 　，相同时间内电流通过R1与R2时消耗的电能之比为 　 　，家庭电路中能直接测电能的仪表是 　 　。

20．（3分）有一块手机用的锂电池，上面标明电压为3.7V，容量为1100mA•h，它充满电后，能够储存的电能是 　 　。
三、作图简答题（21题4分，22题5分，共9分）
21．（4分）现代社会倡导文明出行。观察人行横道信号灯，你会发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行。请你在虚线框中画出：你在十字路口斑马线上等候过马路时，你所关注的对面控制人行横道红、绿灯的最简模拟电路图。（电源的元件符号用电池组代替即可）

22．（5分）电车车门下经常挂有一条铁链，这条铁链在电车行驶时提起，不与地面接触，当电车停车开门时，铁链下落并与地面接触。这条铁链是起什么作用的？
四、实验探究题（23题6分，24题7分，25题9分，共22分）
23．（6分）“探究串联电路的电压关系”的实验电路如图所示。
（1）L1、L2应该选择 　 　（选填“相同”或“不相同”）的小灯泡，目的是什么？
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使读数更准确，接下来他应该怎么做？
（3）测量完成后，进行小组交流讨论。下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0

24．（7分）在探究电流与电压的关系实验中，小明设计了如图1所示的实验电路图，请你判断虚线框内是何种电表，甲是 　 　，乙是 　 　。小明实验中测得的几组数据如下表所示：

实验序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
（1）请在图2的坐标轴上制定标度，把上表中的实验数据在坐标系中描点，并绘出图像（要求标度合理，图像大方美观）。
（2）根据图像你能得到的结论是什么？
25．（9分）综合实践课上，小明同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”（即小灯泡在此电压下正常发光）字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。

序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5


（1）请在答图甲中用笔画线代替导线，帮小明完成实物电路的连接。
（2）闭合开关前，滑动变阻器的滑片P应处于最 　 　（选填“左”或“右”）端。
（3）闭合开关进行实验，移动滑动变阻器的滑片P的过程中，她应注视填 　 　（选“电压表”、“电流表”或“滑动变阻器”）的变化情况。
（4）她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 　 　（保留一位小数）。分析表格中的数据你有什么发现？
（5）实验结束后，她看见桌面上还有一个阻值为10Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，在电源电压不变的情况下，她只需更换一个元件，你认为更换的新元件的规格要求是什么？
五、分析计算题（26题12分，27题12分，共24分）
26．（12分）如图甲所示，变阻器“24Ω，1A”，电源两端电压恒为3V，开关S闭合，当滑动变阻器的滑片P移动到某一位置时，电压表的示数1.8V，电流表的示数如图乙所示。
（1）求定值电阻的阻值；
（2）请你按照电学计算题的解题量规，求出滑动变阻器的滑片自右向左移动的过程中，电压表和电流表的示数变化范围。
27．（12分）在如图所示的电路中，电阻R1的阻值为20Ω，R2的阻值为30Ω，电源电压不变为9V。现有两个电压表和两个电流表，你可以选择任意两个电表分别接到甲、乙两处。在满足电路中R1和R2都能工作的前提下，要使该电路中的总电流能分别达到最大值和最小值，请你按照电学计算题的解题量规，解答下面的问题：
（1）请你选择电表并说明开关所处的状态，计算出两种情况下两个电表的示数分别为多少。
（2）若通电10分钟，请你计算电流通过两个电路消耗的电能分别是多少。


2022-2023学年山东省烟台市芝罘区九年级（上）期中物理试卷（五四学制）
参考答案与试题解析
一、选择题（每小题的四个选项中，只有一个是正确的.每小题2分，共30分）
1．【解答】解：A．静电除尘时除尘器中的空气被电离，烟雾颗粒吸附电子而带负电，颗粒向电源正极运动，属于静电应用，故A不符合题意；
B．喷枪喷出的油漆微粒带正电，因相互排斥而散开，形成雾状，被喷涂的物体带负电，对雾状油漆产生引力，把油漆吸到表面，属于静电应用，故B不符合题意；
C．印染厂车间保持湿度，目的是防止在生产过程中产生静电对布有吸引作用，是防止静电带来的危害，不是利用静电，故C符合题意；
D．复印机复印文件资料，就是利用静电墨粉成在鼓上，属于静电的利用，故D不符合题意。
故选：C。
2．【解答】解：A、图甲中，两个带电小球相互排斥，有两种可能：①都带正电；②都带负电，故A正确；
B、图乙中，玻璃棒在丝绸上摩擦后，玻璃棒失去电子，因此玻璃棒带正电，故B错误；
C、图丙中，当用导线直接把电源的正负极相连没有通过任何用电器，会使电源短路，电路中电流过大电源短路是很危险的，容易造成电源烧毁甚至火灾，故C错误；
D、图丁中，小彩灯之间只有一条路径，因此连接方式是串联，故D错误。
故选：A。
3．【解答】解：
A、根据欧姆定律可知，在电压相同时，通过导体的电流和导体的电阻成反比，故A正确；
B、对某一段导体来说，电阻一定，导体中的电流与这段导体两端的电压成正比，故B正确；
C、根据欧姆定律可知，导体中的电流与导体两端的电压有关，也与导体的电阻有关，故C正确；
D．由I＝可知，导体中的电流既与导体两端的电压有关，也与导体的电阻有关，故D错误。
故选：D。
4．【解答】解：如图，甲、乙两个滑动变阻器串联在电路中，两个滑动变阻器的电阻最大时，电路的总电阻最大。甲滑动变阻器接入右端的下面接线柱，滑片P1在最左端时，甲滑动变阻器接入电路的电阻最大；

乙滑动变阻器接入N接线柱，滑片P2在最右端时，乙滑动变阻器接入电路的电阻最大。所以当P1放在最左端，P2放在最右端时，电路的总电阻最大。
故选：C。

5．【解答】解：A、闭合开关，电流同时通过灯泡有两个通路，属于并联，故A错误；
B、闭合开关，电流只有一个通路依次通过两个灯泡，属于串联，故B正确；
CD、闭合开关，电流同时通过灯泡有两个通路，属于并联，故CD错误。
故选：B。
6．【解答】解：从电路图中可以看出，电流表和灯泡L2串联，因此电流表测量的是灯泡L2中的电流。
故选：B。
7．【解答】解：因为电压表应该并联在电路而，而电压表串联在了电路中，电压表在电路中起开路作用，所以电路中几乎没有电流，电压表有示数，且大小为电源电压，而电流表指针几乎不动；
故选：A。
8．【解答】解：小明选取两个相同的小灯泡进行实验，太特殊，具有偶然性；
所以做完一次实验得出数据后，应依次换用不同规格的灯泡，得到多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性。
故选：C。
9．【解答】解：进入人员必须扫场所码和测量体温且体温正常的情况下，电动机方可工作开启安全门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机和指示灯串联，故B正确。
故选：B。
10．【解答】解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；
由于电源电压不变，移动滑片时，电压表示数不变；
并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的功率不变，灯泡的亮度不变；
闭合开关，当滑动变阻器滑片向左滑动时，滑动变阻器接入的阻值变小，根据并联电路的电阻关系可知，电路的总电阻变大；根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大；
综上所述，D正确。
故选：D。
11．【解答】解：由电路图可知，闭合开关，灯泡与滑动变阻器串联，电压表也串联接入电路；
滑动变阻器滑片向右滑动的过程，由于电压表串联在电路中，电压表测量电源电压，故电压表示数不变。
故选：C。
12．【解答】解：
BD、由电路图可知，R与R0串联，油量表并联在变阻器R的两端，所以油量表是由电压表改装而成的，故BD正确；
AC、由图可知，油位上升时，浮子也上升，在杠杆的作用下滑片P向上移动，变阻器R接入电路的阻值变大，电路的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R0两端的电压变小，由串联电路的电压规律可知变阻器R两端的电压变大，即油位越高，流过R的电流越小，R两端的电压越大，故A错误、C正确。
故选：A。
13．【解答】解：
AB、由图像可知，当I＝0.2A时，U1＝2.0V，U2＝1.0V，根据欧姆定律可知R1＝＝＝10Ω，R2＝＝＝5Ω＜R1，故AB错误；
C、将R1、R2串联接入电路，串联电路的电流处处相等，且R1＞R2，根据U＝IR可知通电后R1两端的电压大于R2两端的电压，故C正确；
D、将R1、R2并联接入电路，根据并联电路的电压特点可知R1、R2两端的电压相等，且R1＞R2，根据I＝可知通电后通过R1的电流小于通过R2的电流，故D错误。
故选C。
14．【解答】解：由电路图可知，闭合开关S，光敏电阻R0和定值电阻R串联，电压表测量定值电阻R两端的电压。
有人通过时，电压表的示数为2V，即R两端的电压为UR＝2V，
电源电压U＝3V，根据串联电路的电压规律可知，R0两端的电压为U0＝U﹣UR＝3V﹣2V＝1V，
由串联电路的电流特点和欧姆定律可得，此时电路中的电流为I＝I0＝＝＝0.1A，
定值电阻R的阻值为：R＝＝＝20Ω；
无人通过时，电压表示数为2.5V，即R两端的电压为UR′＝2.5V，
此时电路中的电流为：I′＝IR′＝＝＝0.125A，
此时R0两端的电压为：U0′＝U﹣UR′＝3V﹣2.5V＝0.5V，
此时R0的阻值为：R0′＝＝＝4Ω。
综上可知，AB、有人通过时，R0的阻值变大，电路中的电流变小，故A错误、B正确；
C、定值电阻R的阻值为20Ω，故C错误；
D、无人通过时，R0的阻值为4Ω，故D错误。
故选：B。
15．【解答】解：AB、由图可知，灯泡与变阻器串联，电压表测量小灯泡两端的电压，闭合开关，发现小灯泡不亮，电流表没有示数，说明电路是断路，电压表有示数，说明电压表并联的部分电路断路，即小灯泡断路，故AB错误；
CD、滑片P向左滑动时，滑动变阻器接入电路的阻值变小，电路中总电阻变小，电源电压不变，根据欧姆定律可知，电路中的电流变大，灯丝中电流变大，根据串联分压特点可知滑动变阻器两端的电压变小，根据串联电路的电压特点可知灯泡两端的电压变大，所以电流表和电压表示数均变大，根据P＝UI可知灯丝的实际功率变大，灯泡变亮，故C正确，D错误。
故选：C。
二、填空题（每小题3分，共15分）
16．【解答】解：丝绸摩擦过的玻璃棒带正电，接触不带电的验电器时，验电器的金属箔中部分电子通过金属球转移到玻璃棒上，金属箔因失去电子带上正电荷，接触瞬间电流的方向是从玻璃棒到金属球。
故答案为：失去电子；正；玻璃棒到金属球。
17．【解答】解：滑动变阻器的铭牌上标有“20Ω 2A”字样，则可知：该滑动变阻器的最大阻值为20Ω，允许通过的最大电流为2A。
滑动变阻器在电路中的主要作用是保护电路和改变电路中的电流。
故答案为：该滑动变阻器的最大阻值为20Ω，允许通过的最大电流为2A；保护电路和改变电路中的电流。
18．【解答】解：教室里装有多盏白炽灯，各盏灯之间并联，我们每多开一盏白炽灯，根据电阻并联的特点可知教室电路的总电阻将变小，电源电压不变，故总电压将不变，根据W＝t可知相同时间内消耗的电能将增大。
故答案为：变小；不变；增大。
19．【解答】解：当开关S闭合时，两个电阻并联；此时电流表测量干路电流，即干路电流为0.8A；
开关S断开时，电路为R1的基本电路，电流表测量电路电流，电流表的示数改变了0.5A，由于并联电路中各支路互不影响，此时电流表的示数为：I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，通过R2的电流I2＝0.5A；
根据R＝可知R1与R2的阻值之比：＝＝＝＝。
根据W＝UIt可知相同时间内电流通过R1与R2时消耗的电能之比：＝＝＝＝；
家庭电路中能直接测电能的仪表是电能表。
故答案为：5：3；3：5；电能表。
20．【解答】解：充满电后存储的电能：
W＝UIt＝3.7V×1100×10﹣3A×3600s＝14652J。
故答案为：14652J。
三、作图简答题（21题4分，22题5分，共9分）
21．【解答】解：红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关，如图所示：

22．【解答】解：电车是个用电设备，电车停时，车上的电已切断，但还会有残留的电荷在车上。而通过铁链与地面接触的目的就是将电车积聚的电荷顺着大地导走，以免电到人，确保安全。
四、实验探究题（23题6分，24题7分，25题9分，共22分）
23．【解答】解：（1）探究串联电路的电压特点，为了寻找普遍规律，必须换用不同规格的小灯泡进行多次实验；
（2）如图乙所示，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验；
（3）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，分析数据可知，电路两端的总电压非常接近各部分电压之和，分析其原因可能是因为：在测量过程中，电源有内阻，导线也有电阻，其两端也有电压造成的，故在误差允许的范围内，结果是合理的。
故答案为：（1）不相同；寻找普遍规律；（2）电压表换接较小量程；（3）合理，测量结果允许有误差。
24．【解答】解：由图1可知，甲电表串联在电路中，因此甲电表为电流表，乙电表与电阻R并联，因此乙电表为电压表；
（1）根据表中数据描点画图像，如图所示：
；
（2）由图丙知，绘制出电阻R的I﹣U图象为过原点的直线，据此可得结论：导体电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：电流表；电压表；（1）如图所示；（2）根据图像你能得到的结论是导体电阻一定时，通过导体的电流与导体两端的电压成正比。
25．【解答】解：（1）由图乙可知，电流表选用小量程，将电流表与开关串联在电路中，如下图所示：
；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应处于阻值最大处，即最右端；
（3）“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，要让小灯泡在额定电压下工作，所以眼睛要注视电压表的示数；
（4）当电压表示数为2.5V时，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.26A，小灯泡正常发光时的电阻为：
RL＝＝≈9.6Ω；
由表中数据可知，灯泡的电阻随灯泡两端电压的增大而增大；
（5）已知电源电压为4.5V，第1次实验时电压表示数最小为1V，根据串联电路电压规律，滑动变阻器两端的最大电压为4.5V﹣1V＝3.5V，由串联分压的规律可得：
＝，即＝，
解得：R滑大＝35Ω＞30Ω，即更换一个最大阻值不小于35Ω的滑动变阻器。
故答案为：（1）见解答图；（2）右；（3）电压表；（4）9.6Ω；见解答内容；（5）见解答内容。
五、分析计算题（26题12分，27题12分，共24分）
26．【解答】解：（1）由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
由图乙可知，电流表所选量程为0～0.6A，分度值为0.02A，示数为I＝0.3A，
已知电压表的示数为U1＝1.8V，
则定值电阻的阻值为：R1＝＝＝6Ω；
（2）当滑动变阻器的滑片在右端时，变阻器接入电路的阻值最大，电路中的电流最小，由电阻的串联规律和欧姆定律可得，
电路中的最小电流为：Imin＝＝＝0.1A，
R1两端的最小电压为：Umin＝IminR1＝0.1A×6Ω＝0.6V；
当滑片移至左端时，R2接入电路的阻值为零，电路为R1的简单电路，
此时R1两端的电压为：U1′＝U＝3V，
通过R1的电流为：I1＝＝＝0.5A，即电路中的电流为0.5A，
由于此时电路中的电流小于0.6A，所以电路中的最大电流即电流表的最大示数为0.5A，电压表的最大示数为3V，则滑动变阻器的滑片自右向左移动的过程中，电压表和电流表的示数变化范围分别为：0.6V～3V、0.1A～0.5A。
答：（1）定值电阻的阻值为6Ω；
（2）滑动变阻器的滑片自右向左移动的过程中，电压表和电流表的示数变化范围分别为：0.6V～3V、0.1A～0.5A。
27．【解答】解：
（1）①串联电路总电阻大于任一分电阻，根据欧姆定律可知两电阻串联接入电路时，通过电路的电流最小；
甲、乙两表均为电压表，闭合S1、S2，两电阻串联接入电路，甲表测电源电压，示数为9V，乙表测R2两端的电压，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流：I＝＝＝0.18A，
则乙表的示数：U2＝IR2＝0.18A×30Ω＝5.4V；
②并联电路总电阻小于任一分电阻，根据欧姆定律可知两电阻并联接入电路时，通过干路的电流最大；
甲、乙两表均为电流表，闭合S1，断开S2，两电阻并联接入电路，甲表测通过R2的电流，乙表测干路电流，
并联电路各支路两端电压相等，根据欧姆定律可得通过R1的电流：I1＝＝＝0.45A，通过R2的电流：I2＝＝＝0.3A，所以甲表示数为0.3A，
并联电路干路电流等于各支路电流之和，则乙表示数：I′＝I1+I2＝0.45A+0.3A＝0.75A；
（2）①通电10分钟，电流通过串联电路消耗的电能：W＝UIt＝9V×0.18A×10×60s＝972J；
②通电10分钟，电流通过并联电路消耗的电能：W′＝UI′t＝9V×0.75A×10×60s＝4050J。
答：（1）甲、乙两表均为电压表，闭合S1、S2，两电阻串联接入电路，此时通过电路的总电流最小，甲表示数为9V，乙表示数为5.4V；
甲、乙两表均为电流表，闭合S1，断开S2，两电阻并联接入电路，此时通过电路的总电流最大，甲表示数为0.3A，乙表示数为0.75A；
（2）通电10分钟，电流通过串联电路消耗的电能为972J，电流通过并联电路消耗的电能为4050J。
