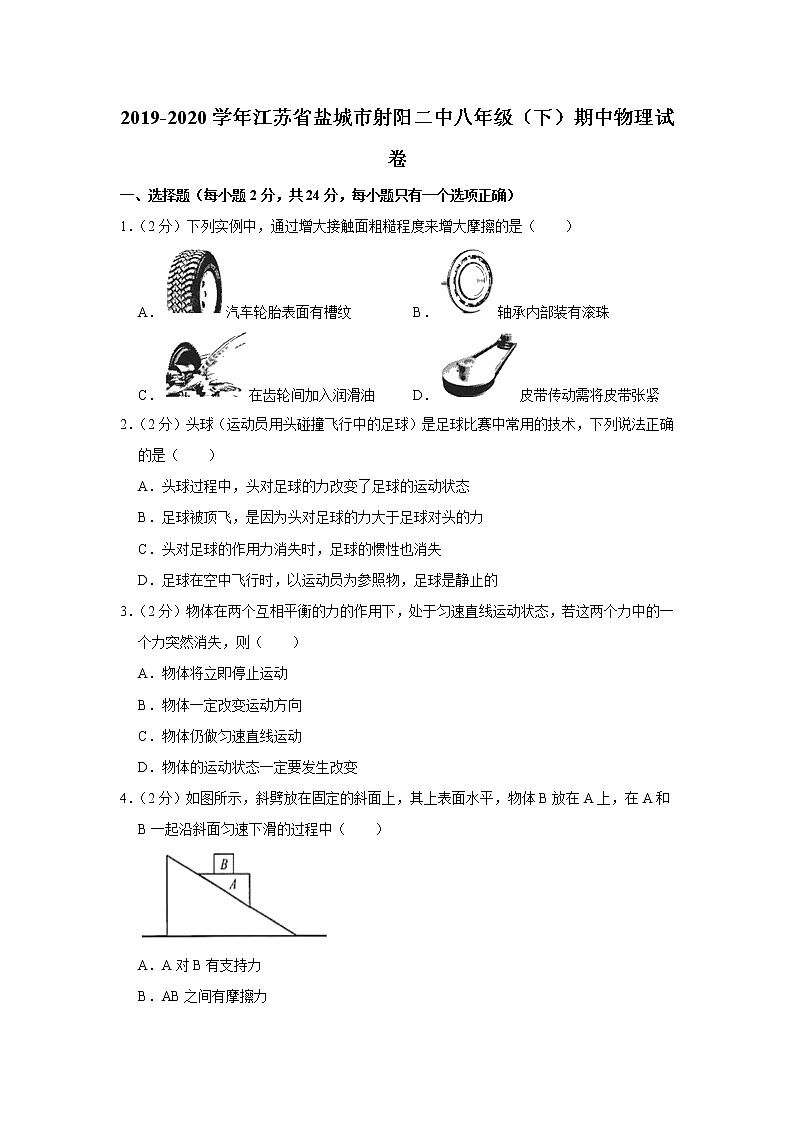

2019-2020学年江苏省盐城市射阳二中八年级（下）期中物理试卷
一、选择题（每小题2分，共24分，每小题只有一个选项正确）
1．（2分）下列实例中，通过增大接触面粗糙程度来增大摩擦的是（　　）
A．汽车轮胎表面有槽纹 B．轴承内部装有滚珠
C．在齿轮间加入润滑油 D．皮带传动需将皮带张紧
2．（2分）头球（运动员用头碰撞飞行中的足球）是足球比赛中常用的技术，下列说法正确的是（　　）
A．头球过程中，头对足球的力改变了足球的运动状态
B．足球被顶飞，是因为头对足球的力大于足球对头的力
C．头对足球的作用力消失时，足球的惯性也消失
D．足球在空中飞行时，以运动员为参照物，足球是静止的
3．（2分）物体在两个互相平衡的力的作用下，处于匀速直线运动状态，若这两个力中的一个力突然消失，则（　　）
A．物体将立即停止运动
B．物体一定改变运动方向
C．物体仍做匀速直线运动
D．物体的运动状态一定要发生改变
4．（2分）如图所示，斜劈放在固定的斜面上，其上表面水平，物体B放在A上，在A和B一起沿斜面匀速下滑的过程中（　　）

A．A对B有支持力
B．AB之间有摩擦力
C．A对B的摩擦力方向水平向左
D．A对B的摩擦力方向沿斜面向上

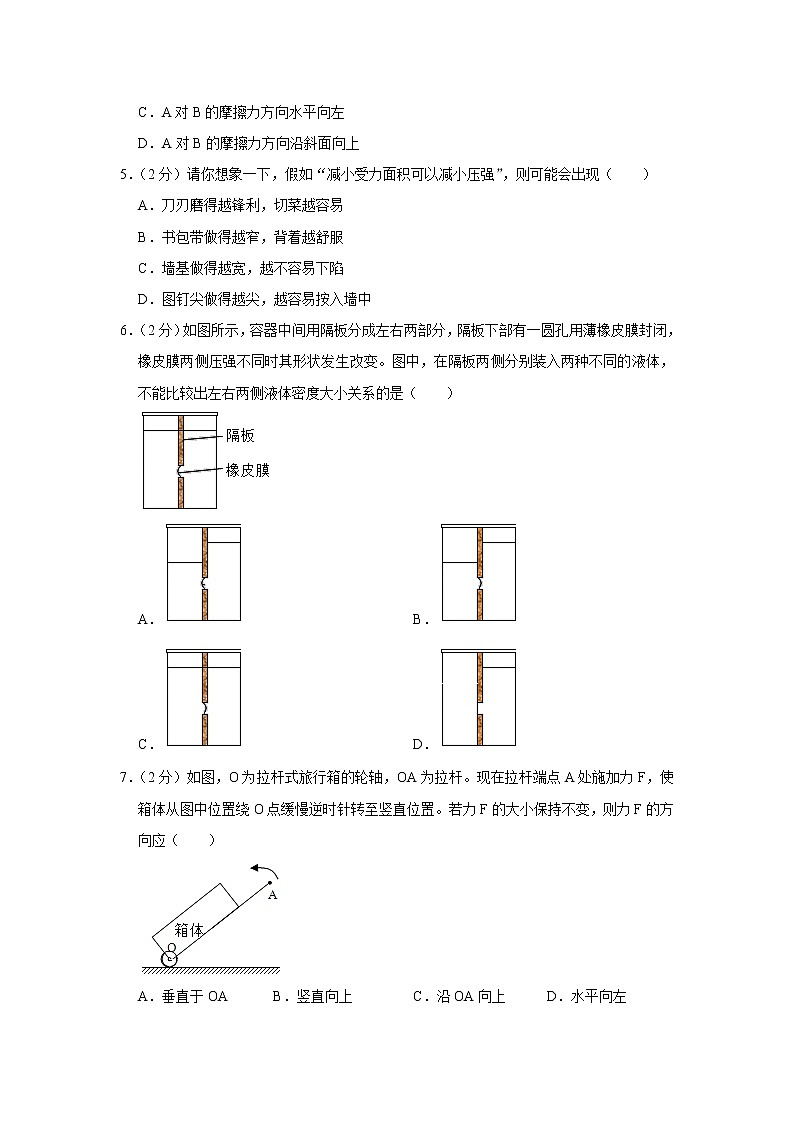

5．（2分）请你想象一下，假如“减小受力面积可以减小压强”，则可能会出现（　　）
A．刀刃磨得越锋利，切菜越容易
B．书包带做得越窄，背着越舒服
C．墙基做得越宽，越不容易下陷
D．图钉尖做得越尖，越容易按入墙中
6．（2分）如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。图中，在隔板两侧分别装入两种不同的液体，不能比较出左右两侧液体密度大小关系的是（　　）

A． B．
C． D．
7．（2分）如图，O为拉杆式旅行箱的轮轴，OA为拉杆。现在拉杆端点A处施加力F，使箱体从图中位置绕O点缓慢逆时针转至竖直位置。若力F的大小保持不变，则力F的方向应（　　）

A．垂直于OA B．竖直向上 C．沿OA向上 D．水平向左

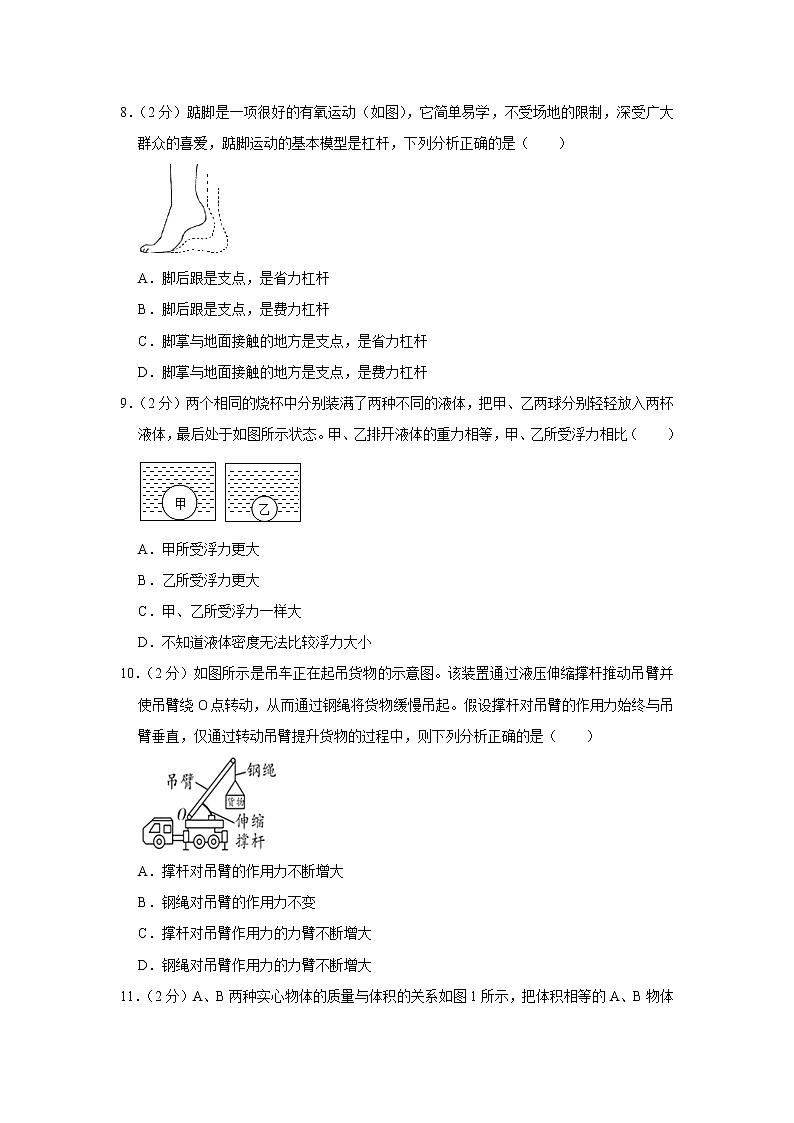

8．（2分）踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（　　）

A．脚后跟是支点，是省力杠杆
B．脚后跟是支点，是费力杠杆
C．脚掌与地面接触的地方是支点，是省力杠杆
D．脚掌与地面接触的地方是支点，是费力杠杆
9．（2分）两个相同的烧杯中分别装满了两种不同的液体，把甲、乙两球分别轻轻放入两杯液体，最后处于如图所示状态。甲、乙排开液体的重力相等，甲、乙所受浮力相比（　　）

A．甲所受浮力更大
B．乙所受浮力更大
C．甲、乙所受浮力一样大
D．不知道液体密度无法比较浮力大小
10．（2分）如图所示是吊车正在起吊货物的示意图。该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（　　）

A．撑杆对吊臂的作用力不断增大
B．钢绳对吊臂的作用力不变
C．撑杆对吊臂作用力的力臂不断增大
D．钢绳对吊臂作用力的力臂不断增大
11．（2分）A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（　　）

A．1个 B．2个 C．3个 D．4个
12．（2分）如图所示，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属小球，O点是弹簧保持原长时小球的位置。开始时通过小球压缩弹簧到A位置（已知AO＝OB），释放小球，研究小球在水平方向上的受力和运动情况，则（　　）

A．小球从A运动到O的过程中所受弹力方向向右、速度不断增大
B．小球从O运动到B的过程中所受弹力方向向右、速度不断减小
C．小球运动到B点时将停止运动并保持静止
D．小球在运动过程中所受弹力的方向保持不变
二、填空题（每空1分，共24分）
13．（3分）如图所示，一氢气球用细绳系在玩具车上，静置于广场的光滑水平地面上，当有匀速的风沿水平方向向右吹来，气球和玩具车在风力作用下向前运动，说明力能改变物体的　 　；玩具车在向右运动的过程中　 　（选填“可能”或“不可能”）被风吹离地面；一段时间后玩具车匀速前进，此时细绳　 　（选填“向左倾斜”、“向右倾斜”或“保持竖直”）。

14．（3分）将重5N、面积0.025m2的玻璃板平放在足够大的粗糙水平桌面中央，理论上玻璃板对桌面的压强是　 　Pa，实际上玻璃板对桌面的压强比理论值要更　 　些。（不计空气浮力），原因是　 　。
15．（3分）放在桌面上的一个瓶子，内部剩有饮料，瓶塞塞紧倒置过来时，瓶子对桌面的压力　 　（填“变大”“变小”或“不变”），液体对瓶塞的压强比对瓶底的压强大，其原因是　 　；瓶子对桌面的压强也增大，其原因是　 　。
16．（3分）世界上第一个温度计是由伽利略发明的，其原理是利用　 　（填“气体”或“液体”）热胀冷缩制成的，当大气压不变、被测物体温度升高时，水柱会　 　，当被测物体温度不变、大气压变小时，水柱会　 　。（两空均选填“上升”“下降”或“不变”）

17．（3分）如图所示，小球在绳子拉力作用下恰好浸没在水中，此时小球所受的浮力 　 　小球的重力（选填“大于”、“小于”或“等于”），剪断绳子后，小球上升过程中所受的浮力 　 　（选填“变大”、“变小”或“不变”，下同），水对烧杯底部的压强 　 　。

18．（3分）如图所示，水平桌面上有两个相同的圆柱形容器A和B，置于其中的圆台形实心铁块甲和乙完全相同，它们的上表面均与容器中水面相平，则甲、乙受到的浮力F甲　 　F乙，当从两容器中分别取出相等质量的水后（未取完），A、B底部受到水的压强pA　 　pB，甲、乙受到的浮力F甲　 　F乙．（均选填“＞”“＝”或“＜”）

19．（3分）在物理综合实践活动中，小华设计了如图所示的机械模型。推动硬棒CD或EF，使它们在水平面内绕轴O转动，即可将绳逐渐绕到轴O上，提升重物G．硬棒CD是　 　力杠杆，滑轮B　 　（能/不能）改变力的大小。在重物上升的过程中，轴O上增加的绳长　 　重物上升的高度。

20．（3分）如图所示，将长为1.2米的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3米．在A端挂一个重为30牛的物体，在B端挂一个重为G的物体．若G＝30牛，台面受到木棒的压力为　 　N．若要使木棒右端下沉，B端挂的物体至少要大于　 　N．若B端挂物体后，木棒仍在水平台面上静止，则G的最小取值为　 　N．

三、解答题（共52分，解答22、23题时应有解题过程）
21．（2分）如图，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

22．（2分）质量均匀的小球a从地面冲上弧形轨道，如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

23．（2分）杠杆在图示位置静止时画出作用于B点最小动力F的示意图及其力臂L1。

24．（6分）如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为 　 　N（支架重力不计）。为了安全，从力学的角度分析，室外机的位置应尽量 　 　（选填“靠近”或“远离”）墙壁。

25．（9分）如图所示，将一块重为3N，体积为100cm3的石块，用细线系着浸没在原来装有10cm深的水的圆柱形容器中，容器的底面积为50cm2，水面升高但未溢出来。（容器的重力和容器壁的厚度忽略不计，g取10N/kg）．求：
（1）石块所受浮力。
（2）石块浸没后，水对容器底的压强。
（3）细线松动，石块沉到容器底静止后，容器对水平地面的压强。

26．（8分）在“探究影响滑动摩擦力大小因素”的实验中：
（1）实验的原理是　 　；
（2）如图所示，为测出滑动摩擦力大小，三次实验中均用弹簧测力计沿水平方向　 　拉动木块A，弹簧测力计的示数F1＜F2＜F3，图中F3为　 　N；
（3）图丙中，若增大弹簧测力计的拉力，此时木块A所受滑动摩擦力　 　（变大/不变/变小），木块A上面的砝码　 　（受/不受）摩擦力；
（4）比较　 　两幅图，可得出：压力相同时，接触面越粗糙滑动摩擦力越大。

（5）小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述甲实验的基础上，将木块沿竖直方向切成两部分继续进行实验，这种做法　 　（正确/错误），理由是　 　。
27．（7分）在“探究影响液体内部压强的因素”的实验中，小聪进行了大胆猜想：
猜想1：液体内部可能有压强
猜想2：液体内部的压强大小可能与方向有关
猜想3：液体内部的压强大小可能与液体深度有关
猜想4：液体内部的压强大小可能与液体的密度有关
为验证以上猜想是否正确，小聪在老师的帮助下找来了一些实验器材，实验时的情景如图所示，请你完成下列问题：

（1）实验前，要通过调试，使压强计U形管两边的液面　 　，小聪在调试时发现，用手指不论是轻压还是重压探头的橡皮膜时，U形管两边液柱的高度差变化都很小，则说明该压强计的气密性　 　（选填“好”或“差”），调节的方法是　 　（选填“A”或“B”“C”）。
A．从U形管中倒出适量水
B．向U形管中加入适量水
C．取下软管重新安装
（2）比较图甲和图　 　，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大。
（3）比较图乙和图丙，能初步得出液体内部压强与液体密度有关的结论吗？　 　，理由是：　 　。
（4）实验中主要用到的研究方法有转换法和　 　法。
28．（6分）探究杠杆的平衡条件，
（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向　 　调节，使杠杆在水平位置平衡，此时杠杆自身重力的力臂为　 　。
（2）弹簧测力计使用前指针如图所示，则测量时，首先应该进行的操作是　 　。
（3）小红在杠杆的一侧挂钩码，在杠杆的另一侧某一位置用弹簧测力计沿　 　方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上　 　。
（4）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处　 　。
实验次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.5
10
3.0
5
2
1.0
20
2.0
10
3
1.0
30
2.0
15

29．（10分）阅读短文，回答文后的问题
液体的粘滞力
当物体在液体中运动时，物体将会受到液体施加的与运动方向相反的摩擦阻力的作用，这种阻力称为粘滞阻力，简称粘滞力。粘滞阻力并不是物体与液体间的摩擦力，而是由附着在物体表面并随物体一起运动的液体层与附近液层间的摩擦而产生的。在一般情况下，半径为R的小球以速度v在液体中运动时，所受的液体阻力可用斯托克斯公式f＝6πηRv表示。η称为液体的粘滞系数或粘度，粘滞系数除了因材料而异之外，还比较敏感的依赖温度，例如，蓖麻油的粘滞系数和温度的关系如表1所示。
温度（℃）
10
15
20
25
30
35
40
η
2.42
1.51
0.95
0.62
0.45
0.31
0.23
表1
（1）粘滞系数η单位是　 　。
（2）两个外形相同的量筒，分别装有体积相同的蓖麻油，甲量筒中蓖麻油温度为t1，乙量筒中蓖麻油温度为t2（t1＞t2）现在同时将两个相同的玻璃球从液面处静止释放，投入到量筒中，则　 　。
A．甲量筒中的玻璃球先触底；B．同时触底；
C．乙量筒中的玻璃球先触底；D．无法判断
（3）小球在流体中运动时，速度越大，受到的阻力　 　。
（4）密度为ρ、半径为R的小球在密度为ρ0、粘滞系数为η的液体中由静止自由下落时的v﹣t图象如图所示，一段时间后，小球趋于匀速运动，此时的速度称为收尾速度。请推导出收尾速度vr的数学表达式：vr＝　 　。（球体体积公式：V＝）。


2019-2020学年江苏省盐城市射阳二中八年级（下）期中物理试卷
参考答案与试题解析
一、选择题（每小题2分，共24分，每小题只有一个选项正确）
1．【解答】解：
A、汽车轮胎表面有槽纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故A符合题意；
B、轴承内部装有滚珠是利用滚动代替滑动来减小摩擦，故B不符合题意；
C、在齿轮间加入润滑油，这是通过使接触面分离来减小摩擦的，故C不符合题意；
D、皮带传动需将皮带张紧，是在接触面的粗糙程度不变的情况下，通过增大压力来增大摩擦力，故D不符合题意；
故选：A。
2．【解答】解：A、“头球”改变足球运动方向，说明力可以改变运动状态。故A正确；
B、头对球的作用力与球对头的作用力是相互作用力，它们大小相等、方向相反、作用在同一条直线上。故B错误；
C、惯性是物体本身的性质，足球受到头的作用力消失，惯性不会消失。故C错误；
D、足球在空中飞行时，以运动员为参照物，足球的位置不断变化，所以是运动的，故D错误。
故选：A。
3．【解答】解：物体在两个平衡力的作用下，做匀速直线运动。
如果物体受到的平衡力和物体运动方向在同一条直线上，撤销牵引力，物体将进行减速运动，撤销阻力，物体进行加速运动。
如果物体受到的平衡力和物体运动的方向不在同一条直线上，撤销一个力，物体的运动方向会发生改变。
故选：D。
4．【解答】解：
A、物体B放在A上，物体B对物体A有压力，因物体间力的作用是相互的，所以A对B有支持力，故A正确；
B、A和B一起沿斜面匀速下滑的过程中，B相对A没有运动也没有运动趋势，所以A、B之间不存在摩擦力，故B错误；
CD、A、B之间不存在摩擦力，就无法谈摩擦力的方向，故CD错误。
故选：A。
5．【解答】解：
A、假如“减小受力面积可以减小压强”，那么刀刃磨得越锋利，受力面积越小，压强越小，所以切菜越不容易，故A不可能；
B、假如“减小受力面积可以减小压强”，那么书包带做得越窄，受力面积越小，压强越小，所以背着越舒服，故B可能；
C、假如“减小受力面积可以减小压强”，那么墙基做得越宽，受力面积越大，压强越大，所以越容易下陷，故C不可能；
D、假如“减小受力面积可以减小压强”，那么图钉尖做得越尖，受力面积越小，压强越小，所以越不容易按入墙中，故D不可能。
故选：B。
6．【解答】解：A、由图可知，橡皮膜向左边凸起，说明右边液体压强大，而左边的液面高度低于右边液面的高度，所以无法根据p＝ρgh判断左右两侧液体密度大小关系。故A符合题意；
B、由图可知，橡皮膜向右边凸起，说明左边液体压强大，而左边的液面高度低于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度。故B不合题意；
C、由图可知，橡皮膜向左边凸起，说明左边液体压强大，而左边的液面高度等于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度。故C不合题意；
D、由图可知，橡皮膜没有凸起，说明左右两边液体压强一样大，而左边的液面高度低于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度。故D不合题意。
故选：A。
7．【解答】解：使箱体从图中位置绕O点缓慢逆时针转至竖直位置时，箱子的重力不变，即阻力不变，而阻力臂减小，
根据杠杆的平衡条件F1L1＝F2L2知，要使力F的大小保持不变，动力臂也应该减小，且动力臂和阻力臂比值不变，
当力F的方向竖直向上时，动力臂和阻力臂如下图所示（其中L1＝OB，L2＝OC）：

由△ODC～OAB可知，＝＝，则不变，力F的大小不变，
所以，使箱体从图中位置绕O点缓慢逆时针转至竖直位置，若力F的方向竖直向上时力F的大小保持不变，故B符合题意。
故选：B。
8．【解答】解：
如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，从图中可知动力臂大于阻力臂，是省力杠杆。

故选：C。
9．【解答】解：根据阿基米德原理可知：F浮甲＝G甲排，F浮乙＝G乙排，
已知甲、乙排开液体的重力相等，所以F浮甲＝F浮乙。
故选：C。
10．【解答】解：（1）伸缩撑杆对吊臂的支持力的作用点在吊臂上，方向垂直于吊臂向上，过支持力的作用点，沿支持力的方向画一条有向线段，用F表示，然后从支点O向力的作用线作垂线段，垂线段L即为其力臂，如图所示：

（2）吊车吊起货物的过程中，阻力为重力，重力不变，阻力不变；阻力臂减小；动力臂不变，由F1L1＝F2L2可得，动力减小，所以支持力逐渐变小；
A、撑杆对吊臂的作用力为动力，则不断减小，故A错误；
B、钢绳对吊臂的作用力始终等于物体的重力，则阻力不变，故B正确；
C、撑杆对吊臂作用力的力臂为动力臂，动力臂始终不变，故C错误；
D、钢绳对吊臂作用力的力臂为阻力臂，阻力臂不断减小，故D错误。
故选：B。
11．【解答】解：
由图1可知，当m＝20g时，VA＝10cm3，VB＝40cm3，
则ρA＝＝＝2g/cm3，ρB＝＝＝0.5g/cm3，
所以ρA：ρB＝2g/cm3：0.5g/cm3＝4：1；
因为A、B的体积相同，
所以由G＝mg＝ρVg可得，A、B的重力之比：
GA：GB＝ρAVg：ρBVg＝ρA：ρB＝4：1；
由图2可知，使用的滑轮组中n＝2，不计摩擦和滑轮的自重，
要使它们处于静止状态，设方框中挂N个B物体，
则有：N•GB＝GA，
则N＝×＝×＝2。
故选：B。
12．【解答】解：A、小球从A运动到O的过程中，弹簧恢复原状，将弹性势能转化为动能，此时小球所受弹力方向向右、速度不断增大，故A正确；
B、小球从O运动到B的过程中，弹簧被拉开，球的动能转化为弹簧的弹性势能，此时小球所受弹力方向向左、速度不断减小，故B错误；
C、小球运动到B点时，由于动能转化为弹性势能，直到速度为零，因此会停止运动，但是由于弹簧恢复原状所以不会保持静止，故C错误；
D、小球在运动过程中所受弹力的方向先向右后向左，是变化的，故D错误。
故选：A。
二、填空题（每空1分，共24分）
13．【解答】解：
（1）当有匀速的风沿水平方向向右吹来，气球和玩具车在风力作用下向前运动，说明力能改变物体的运动状态；
（2）风水平向右吹，玩具车在竖直方向上不受风的作用力，故玩具车在向右运动的过程中不可能被风吹离地面；
（3）因水平地面光滑，所以玩具车在运动时不受摩擦力的作用；
一段时间后玩具车在水平方向上匀速前进，若此时细绳是倾斜的，则细绳对玩具车有斜向上的拉力（受力不平衡），玩具车不可能做匀速运动，所以此时细绳应保持竖直。
故答案为：运动状态；不可能；保持竖直。
14．【解答】解：
（1）玻璃板重5N，对水平桌面的压力F＝G＝5N，
受力面积S＝0.025m2；
理论上玻璃板对桌面的压强：
p＝＝＝200Pa；
（2）实际上玻璃板对桌面的压强比理论值要更大些；原因是由于桌面粗糙，与桌面的接触面积小于理论上的受力面积，根据p＝可知玻璃板对桌面的压强比理论值要更大些。
故答案为：200；大；原因是由于桌面粗糙，与桌面的接触面积小于理论上的受力面积，根据p＝可知玻璃板对桌面的压强比理论值要更大些。
15．【解答】解：在水平面上的物体对水平面的压力等于物体的重力；瓶子倒置，瓶子和饮料的重力不变，压力不变；
饮料不满，瓶口塞紧倒过来时，由于瓶口横截面积小，液体的深度会变大，根据公式p＝ρgh可知，液体对瓶塞的压强比对瓶底的压强大；
同时，倒置后瓶子与桌面的接触面积变小，根据公式p＝可知，压力不变，压强变大。
故答案为：不变；液体的深度增加了；受力面积变小了。
16．【解答】解：（1）世界上第一个温度计是由伽利略发明的，其原理是利用气体热胀冷缩制成的；
（2）当外界气温上升的时候，球形容器内的气体受热膨胀，由于密闭，所以压强增大，使管内的液面下降；
（3）当被测物体温度不变，外界大气压变小，而玻璃管内的气体由于被封闭可以视为气压不变；所以玻璃泡内外气压变小，能够支撑的水柱高度变低，水柱下降。
故答案为：气体；下降；下降。
17．【解答】解：
（1）小球在绳子拉力作用下恰好浸没在水中，小球受到竖直向下的重力和竖直向上的浮力作用，此时在竖直向下的拉力作用下处于静止，则根据物体受力平衡可知：F浮＝G+F；所以，小球所受的浮力大于小球的重力。
（2）剪断绳子后，小球会上升，由于原来小球恰好浸没在水中，所以上升后就会露出水面，则上升过程中排开水的体积变小，根据阿基米德原理可知所受的浮力变小，水的液面下降，根据p＝ρgh可知水对烧杯底部的压强变小。
故答案为：大于；变小；变小。
18．【解答】解：（1）圆台形实心铁块甲和乙完全相同，将它们完全浸没在水中，排开液体的体积相同，根据F浮＝ρ液gV排知甲乙所受浮力 的大小相等，即F甲＝F乙；
（2）由图知：当从容器中取出相同质量的水，甲铁块浸没在水中的体积较大，则甲容器中剩余水的深度较大，根据p＝ρgh知水对甲容器底部的压强较大，即
pA＞pB，根据F浮＝ρ液gV排知甲受到的浮力大，即F甲＞F乙。
故答案为：＝；＞；＞。
19．【解答】解：（1）推动硬棒CD或EF，使它们在水平面内绕轴O转动，支点在O点，动力臂大于阻力臂，属于省力杠杆；
（2）A、B都是定滑轮，使用时不能省力，也不能省距离，因此在重物上升的过程中，轴O上增加的绳长等于重物上升的高度。
故答案为：省；不能；等于。
20．【解答】解：（1）放在水平方形台面上轻质木棒受左右两物体的竖直向下的拉力和台面竖直向上的支持力，即F支持＝F拉力＝GA+G＝30N+30N＝60N；
因为木板对台面的压力和台面对木棒的支持力是一对相互作用力，大小相等，即F压力＝F支持＝60N；
（2）若要使木棒右端下沉，此时支点在水平方形台面上右端，则：
力臂分别为：L左＝1.2m﹣0.3m＝0.9m，L右＝0.3m，
根据杠杆的平衡条件：GA×L左＝GB×L右得．
B端挂的物体的重力：GB＝＝＝90N；
（3）若以台面左边缘为支点，右边力臂最大，力最小，此时L左′＝0.3m，L右′＝1.2m﹣0.3m＝0.9m，
根据GA×L左′＝GB小×L右′可得：
F小＝＝＝10N．
故答案为：60；90；10．
三、解答题（共52分，解答22、23题时应有解题过程）
21．【解答】解：雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。过雨燕重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意两条线段长度要相等，如图所示：

22．【解答】解：小球所受重力的作用点在小球的球心，方向竖直向下，过球心沿竖直向下画一条有向线段，标上符号“G”；
压力 的作用点在弧形轨道上，方向垂直于弧形轨道向下，过作用点沿垂直轨道向下画一条有向线段，标上符号“F”；如下图所示：

23．【解答】解：
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
图中支点在O点，动力作用于B点，当OB作为动力臂L1时，动力臂最长，此时动力最小；由图知动力的方向应该向下，过B点垂直于OB向下作出最小动力F的示意图，如下图所示：

24．【解答】解：由勾股定理可得，AC＝＝＝30cm。
由题意可知，以C为支点，ABC是一个杠杆。AC为A处螺钉水平拉力的力臂，室外机对其压力的力臂为AB长的，
由杠杆平衡条件可得：F×AC＝G×AB；
即：F×30cm＝300N××40cm；
解得：F＝200N；
为了安全，应减小A处的拉力（若拉力过大，支架对螺钉拉力会使螺钉松动而造成危险）；
在A处拉力和阻力G一定时，室外机的位置越靠近墙壁，室外机对支架压力力臂越小，根据杠杆平衡条件可知，A处的拉力将减小，以保证支架和室外机的安全。
故答案为：200；靠近。
25．【解答】解：（1）石块浸没在水中，则石块排开水的体积：V排＝V＝100cm3＝100×10﹣6m3，
石块所受浮力：F浮＝ρ水gV排＝1×103kg/m3×10N/kg×100×10﹣6m3＝1N；
（2）石块浸没后，水面上升的高度：h1＝＝＝2cm，
此时水面高度为h2＝h0+h1＝10cm+2cm＝12cm＝0.12m，
水对容器底的压强：p＝ρ水gh2＝1×103kg/m3×10N/kg×0.12m＝1.2×103Pa；
（3）根据题意可得，容器中水的体积：V水＝Sh1＝50cm2×10cm＝5×102cm3，
容器中水的重力；G水＝m水g＝ρ水gV水＝1×103kg/m3×10N/kg×5×102×10﹣6m3＝5N；
容器的重力不计，则容器对水平地面的压强：
p′＝＝＝＝1.6×103Pa。
答：（1）石块所受浮力为1N；
（2）石块浸没后，容器受到水的压强为1.2×103Pa；
（3）细线松动，石块沉到容器底静止后，容器对水平地面的压强1.6×103Pa。
26．【解答】解：（1）实验的原理是二力平衡；
（2）在此实验操作中必须让弹簧测力计沿水平方向匀速直线拉动木块A，这样做的目的是使拉力和摩擦力成为一对平衡力，大小相等，即弹簧测力计的示数就等于摩擦力；
图中弹簧测力计的分度值为0.2N，示数为2.4N；
（3）若增大弹簧测力计的拉力，但压力和接触面的粗糙程度不变，此时木块A所受滑动摩擦力不变，此时拉力大于摩擦力，木块A上面的砝码有相对运动或相对运动的趋势，受摩擦力；
（4）要探究压力相同时，接触面越粗糙滑动摩擦力越大，需要控制压力相同，改变接触面的粗糙程度，图甲乙符合题意。
（5）研究滑动摩擦力的大小可能跟接触面的面积有关，要控制压力和接触面粗糙程度相同，将木块沿竖直方向切成两部分继续进行实验，压力大小改变了，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法是错误的，理由是没有控制压力大小相同。
故答案为：（1）二力平衡； （2）匀速直线； 2.4； （3）不变；受；（4）甲、乙；（5）错误；没有控制压力相同。
27．【解答】解：（1）实验前，要通过调试，使压强计U形管两边的液面相平；若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高度差变化小；
调节的方法是取下软管重新安装，故C正确；
（2）要探究：在同种液体中，液体内部压强随深度的增加而增大，需要控制液体的密度相同，改变深度，图甲和乙符合题意；
（3）结合乙、丙两图可知，丙图中金属盒所处液体中较浅，而U形管高度差大，说明该处的压强更大，由此可知丙图中液体的密度更大，所以能初步得出液体内部压强与液体密度有关；
（4）压强的大小通过U形管液面的高度差来表现，这用到了转换法；
由实验过程可知，影响液体压强的因素有多个，实验中用到了控制变量法；
故在实验中主要用到的研究方法有转换法和控制变量法。
故答案为：（1）相平；差；C；（2）乙；（3）能；丙图中金属盒所处液体中较浅，而U形管高度差大，说明该处的压强更大；（4）控制变量法
28．【解答】解：（1）由题意知，杠杆的右端下沉，则应使平衡螺母向左调节；
杠杆在水平位置平衡，重心在杠杆的重点，重力作用线恰好通过支点，所以重力的力臂为零；
（2）由图知，在使用前，弹簧测力计的指针未指零，应调节指针在零刻度线处；
（3）根据力臂的概念，沿竖直方向拉动测力计，杠杆在水平位置平衡，这样力臂恰好与杠杆重合，便于直接读数；
（4）由表格中数据知，只做了3次实验，且动力臂始终为阻力臂的2倍，实验数据不具普遍性。
故答案为：（1）左；0；（2）调节指针在零刻度线处；（3）竖直向下；读出力臂；（4）动力臂是阻力臂的两倍，实验数据不具普遍性。
29．【解答】解：（1）根据f＝6πηRv知，因为f的单位为N，R的单位为m，v的单位为m/s，且1＝1Pa
流体的粘滞系数：η＝＝＝＝Pa•s所以η＝的单位为Pa•s；
（2）分析表中蓖麻子油的粘滞系数发现，液体的粘滞系数随温度的升高而减小，所以当温度升高时η减小，根据 f＝6πηRv 知f 减小。
相同的量筒装有体积相同的蓖麻油，甲量筒中蓖麻油温度为t1，乙量筒中蓖麻油温度为t2（t1＞t2）现在同时将两个相同的玻璃球从液面处静止释放，投入到量筒中，甲量筒中蓖麻油温度高，η减小，根据f＝6πηRv知f 减小运动快，先到达容器底部。故选A。
（3）小球在流体中运动时，速度越大，根据 f＝6πηRv 知，受到的阻力越大。
（4）密度为ρ、半径为R的小球的质量m＝ρV＝ρπR3，它受到的重力G＝mg＝πρgR3，
小球在液体中受竖直向下的重力G，竖直向上的阻力f，竖直向上的浮力F浮＝ρ0gπR3，
由图象知：小球在液体中下落一定时间后，速度达到最大值vr时，做匀速直线运动而处于平衡状态，
由平衡条件得：G＝f+F浮，即πρgR3＝6πηRvr+πgρ0R3，
解得，vr＝。
故答案为：（1）Pa•s；（2）A；（3）越大；（4）。
