江西省赣州市定南县2020-2021学年九年级下学期期中物理试题

这是一份江西省赣州市定南县2020-2021学年九年级下学期期中物理试题，共18页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。

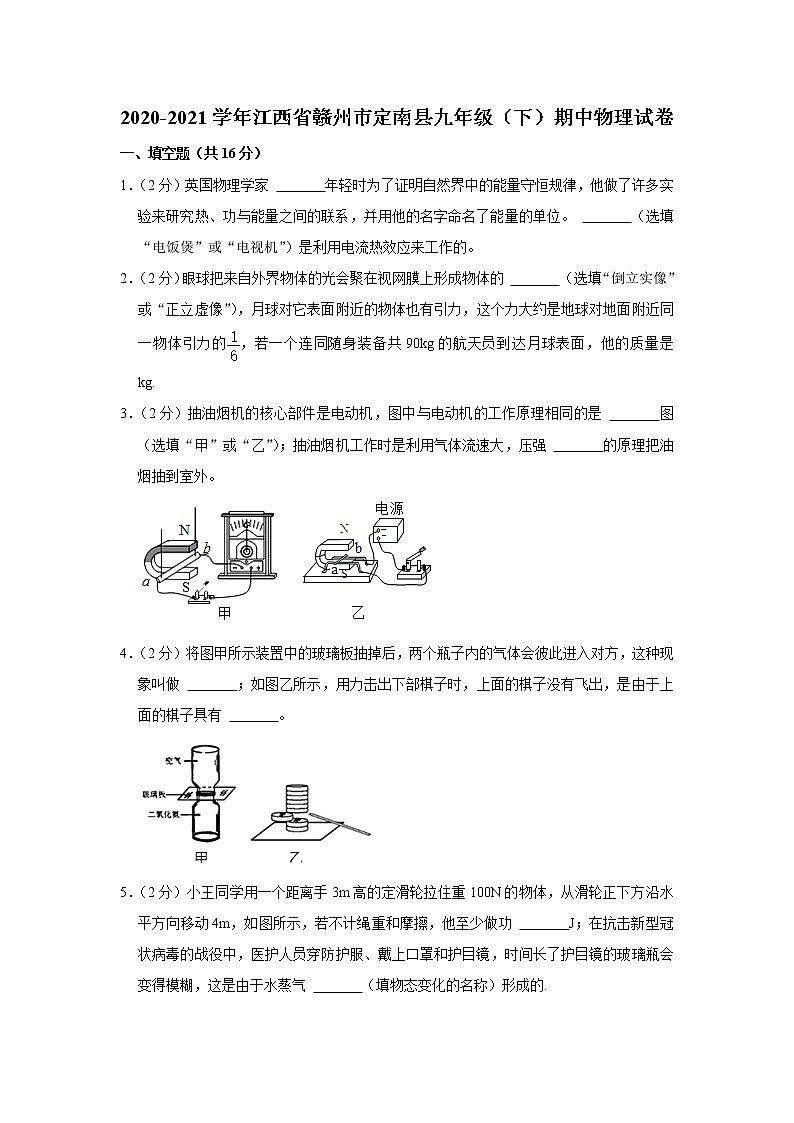

2020-2021学年江西省赣州市定南县九年级（下）期中物理试卷
一、填空题（共16分）
1．（2分）英国物理学家 　 　年轻时为了证明自然界中的能量守恒规律，他做了许多实验来研究热、功与能量之间的联系，并用他的名字命名了能量的单位。 　 　（选填“电饭煲”或“电视机”）是利用电流热效应来工作的。
2．（2分）眼球把来自外界物体的光会聚在视网膜上形成物体的 　 　（选填“倒立实像”或“正立虚像”），月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的，若一个连同随身装备共90kg的航天员到达月球表面，他的质量是 　 　kg.
3．（2分）抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是 　 　图（选填“甲”或“乙”）；抽油烟机工作时是利用气体流速大，压强 　 　的原理把油烟抽到室外。

4．（2分）将图甲所示装置中的玻璃板抽掉后，两个瓶子内的气体会彼此进入对方，这种现象叫做 　 　；如图乙所示，用力击出下部棋子时，上面的棋子没有飞出，是由于上面的棋子具有 　 　。

5．（2分）小王同学用一个距离手3m高的定滑轮拉住重100N的物体，从滑轮正下方沿水平方向移动4m，如图所示，若不计绳重和摩擦，他至少做功 　 　J；在抗击新型冠状病毒的战役中，医护人员穿防护服、戴上口罩和护目镜，时间长了护目镜的玻璃瓶会变得模糊，这是由于水蒸气 　 　（填物态变化的名称）形成的.

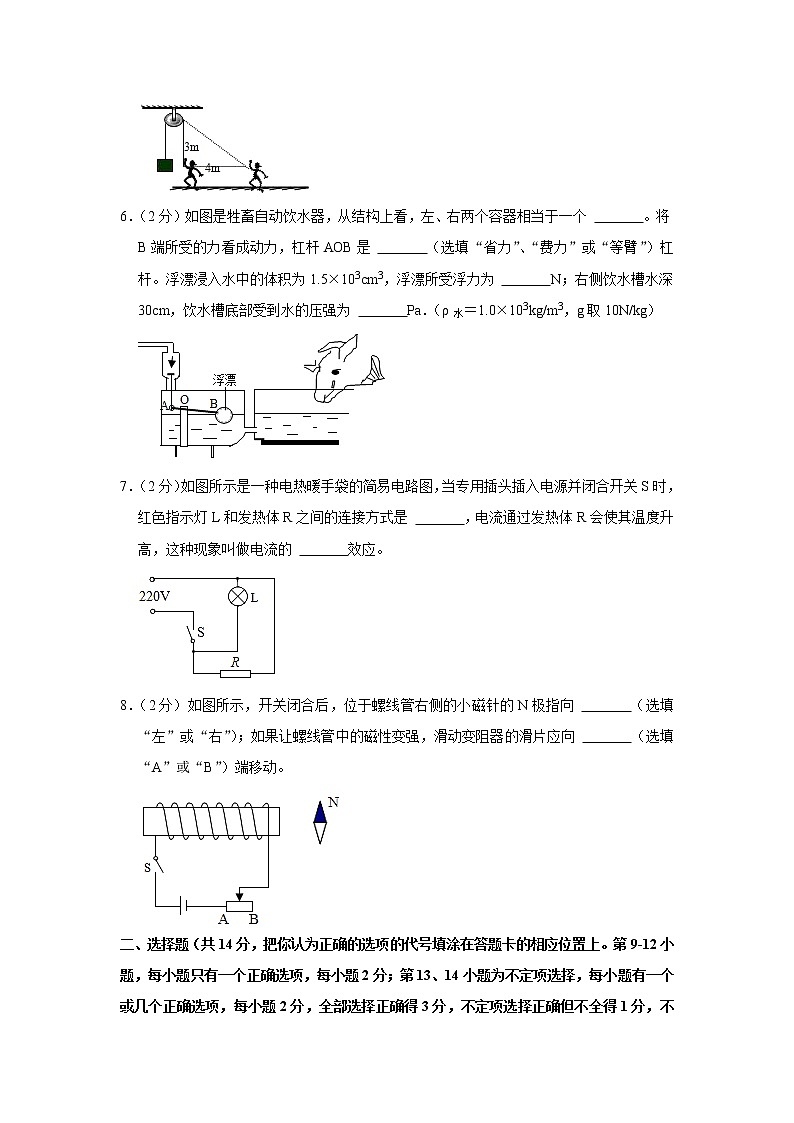

6．（2分）如图是牲畜自动饮水器，从结构上看，左、右两个容器相当于一个 　 　。将B端所受的力看成动力，杠杆AOB是 　 　（选填“省力”、“费力”或“等臂”）杠杆。浮漂浸入水中的体积为1.5×103cm3，浮漂所受浮力为 　 　N；右侧饮水槽水深30cm，饮水槽底部受到水的压强为 　 　Pa．（ρ水＝1.0×103kg/m3，g取10N/kg）

7．（2分）如图所示是一种电热暖手袋的简易电路图，当专用插头插入电源并闭合开关S时，红色指示灯L和发热体R之间的连接方式是 　 　，电流通过发热体R会使其温度升高，这种现象叫做电流的 　 　效应。

8．（2分）如图所示，开关闭合后，位于螺线管右侧的小磁针的N极指向 　 　（选填“左”或“右”）；如果让螺线管中的磁性变强，滑动变阻器的滑片应向 　 　（选填“A”或“B”）端移动。

二、选择题（共14分，把你认为正确的选项的代号填涂在答题卡的相应位置上。第9-12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题2分，全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）

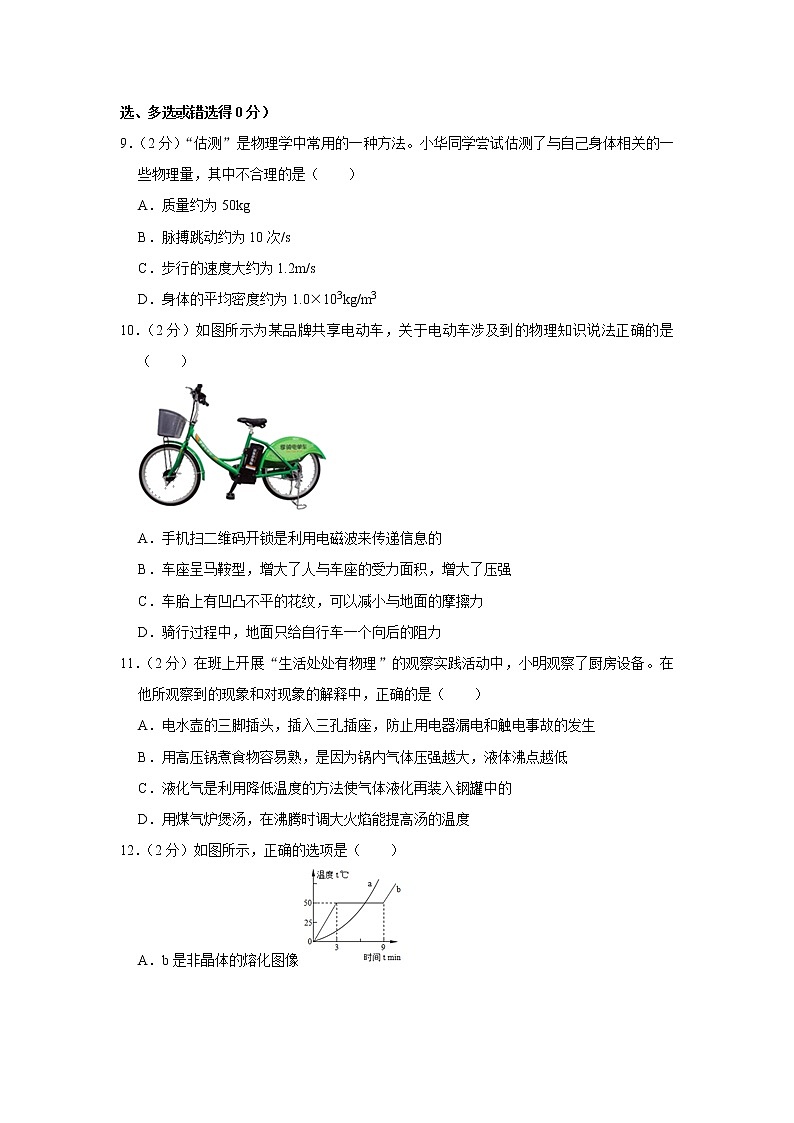

9．（2分）“估测”是物理学中常用的一种方法。小华同学尝试估测了与自己身体相关的一些物理量，其中不合理的是（　　）
A．质量约为50kg
B．脉搏跳动约为10次/s
C．步行的速度大约为1.2m/s
D．身体的平均密度约为1.0×103kg/m3
10．（2分）如图所示为某品牌共享电动车，关于电动车涉及到的物理知识说法正确的是（　　）

A．手机扫二维码开锁是利用电磁波来传递信息的
B．车座呈马鞍型，增大了人与车座的受力面积，增大了压强
C．车胎上有凹凸不平的花纹，可以减小与地面的摩擦力
D．骑行过程中，地面只给自行车一个向后的阻力
11．（2分）在班上开展“生活处处有物理”的观察实践活动中，小明观察了厨房设备。在他所观察到的现象和对现象的解释中，正确的是（　　）
A．电水壶的三脚插头，插入三孔插座，防止用电器漏电和触电事故的发生
B．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低
C．液化气是利用降低温度的方法使气体液化再装入钢罐中的
D．用煤气炉煲汤，在沸腾时调大火焰能提高汤的温度
12．（2分）如图所示，正确的选项是（　　）
A．b是非晶体的熔化图像
B．橡胶比金属的导电性好
C．由A→B过程中F不变
D．5G手机需要发射和接收电磁波来通话
13．（3分）如图所示，图中的阴影部分的面积描述相应物理量不正确的是（　　）
A．物体的质量 B．物体运动的路程
C．用电器的电功率 D．物体所受的压强
（多选）14．（3分）只用量筒、长方体小木块、长细针、水、密度未知的盐水，能测出的物理量是（温馨提示：长方体小木块不吸水ρ木＜ρ水）（　　）
A．木块的质量 B．木块的密度 C．木块的高度 D．盐水的密度
三、计算题（共22分，第15题7分，第16题7分，第17题8分）
15．（7分）某容器放在水平桌面上，盛有足量的水。现将边长为0.05m、质量为0.4kg的实心正方体放入水中，正方体不断下沉，直到沉底，如图所示（g取10N/kg），求：
（1）正方体受到的重力的大小；
（2）正方体浸没在水中受到的浮力的大小F浮；
（3）容器底部对正方体的支持力的大小和正方体对容器底部的压强。

16．（7分）在图甲所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω2A”字样。闭合开关S后，电流表A1和A2的示数分别如图乙所示。求：

（1）电阻R2的阻值。
（2）通电10秒钟，电流通过电阻R2所做的功W2。
（3）重新移动滑动变阻器R1的滑片P，使两个电流表指针偏离零刻度的角度恰好相同，求此时变阻器R1消耗的功率P1。
17．（8分）如图所示，某施工队利用滑轮组从水中提取物体，上升过程中物体始终不接触水底。已知物体质量为4t，体积为1m3。
（1）物体完全浸没在水中时，求物体所受浮力的大小；
（2）物体下表面与水面距离为3m时，求物体下表面所受水的压强；
（3）若不计动滑轮的自重、绳重和摩擦，当浸没在水中的物体被匀速提升时，求电动机对绳子的拉力；
（4）物体离开水面后，在电动机作用下匀速上升，若电动机功率为9kW、对绳子的拉力为1.5×104N，求物体上升的速度和滑轮组的机械效率（机械效率精确到0.1%）。

四、实验与探究题（共28分，每题7分）
18．（7分）物理兴趣小组在探究“凸透镜成像的规律”实验时：

（1）用图甲所示的装置测出凸透镜的焦距为 　 　cm。
（2）图乙是某次实验时观察到的现象，生活中的 　 　（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向 　 　（选填“左”或“右”）移动一段距离，像 　 　（选填“变大”、“变小”或“不变”）。
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上 　 　（选填“有”或“没有”）小泥点的像或影子。
（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有 　 　作用。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的 　 　。
19．（7分）某物理兴趣小组在测量滑轮组的机械效率，实验过程如下：
①用弹簧测力计测量沙和袋所受总重力G并填入表格。
②按图安装滑轮组，分别记下沙袋和绳端的位置。
③匀速拉动弹簧测力计，使沙袋升高，读出拉力F的值，用刻度尺测出沙袋上升的高度h和绳端移动的距离s，将这三个量填入表格。
④算出有用功W有，总功W总，机械效率η。
⑤改变沙袋中沙子的重量，重复上面的实验。
次数
沙和袋所受的总重力G/N
提升高度h/m
有用功W有/J
拉力F/N
绳端移动的距离s/m
总功W总/J
机械效率η
1
0.6
0.2
0.12
0.3

0.18
66.7%
2
0.9
0.2
0.18
0.4
0.6
0.24

3
1.2
0.2
0.24
0.5
0.6
0.30
80%
请根据实验过程和实验记录，思考并回答：
（1）在第一次实验中，粗心的小冬同学忘记在表格中填写绳端移动的距离s，你认为s应该为 　 　m.
（2）根据表中数据，可计算得出第二次实验的机械效率为 　 　。
（3）根据表中数据，分析得出所用动滑轮的重为 　 　N。（绳重和摩擦忽略不计）
（4）分析三次实验中的数据，可以发现用同一个滑轮组提升重物，物重越大，滑轮组的机械效率 　 　。（选填“越大”“越小”或“不变”）
（5）实验过程中边拉动边读数，弹簧测力计示数不稳定，有同学认为应静止时读数。你认为他的想法 　 　（选填“正确”或“不正确”），因为他没有考虑到 　 　对滑轮组机械效率的影响。
（6）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率 　 　
　 　（选填“变大”“变小”或“不变”）。

20．（7分）物理小组测量一个不规则小石块的密度。

（1）将天平放在水平工作台上。天平调平时，把游码移到标尺的 　 　处观察到指针偏向分度盘中央刻线的右侧，应将平衡螺母 　 　（选填“左”或“右”）调节。
（2）如图﹣1所示小石块的质量为 　 　g，用图﹣2所示方法测得小石块的体积为 　 　cm3，则小石块的密度为 　 　kg/m3。
（3）如果天平的砝码缺失，如何测量小石块的质量？小组设计了下列两种测量方案（已知水的密度为ρ水）
方案一，如图﹣3所示。
①在量筒中倒入适量的水，水面上放置塑料盒、此时量筒的读数为V1；
②将小石块轻轻放入塑料盒内，量筒的读数为V2；
③上述方法测得小石块的质量为 　 　（用物理量符号表示）。
方案二，如图﹣4所示。
①将两个相同的烧杯分别放在天平左、右托盘中，调节天平平衡
②向右盘烧杯中加水直到天平平衡
③将烧杯中的水全部倒入空量筒中，测出体积
④将小石块轻轻放入左盘烧杯中
⑤计算小石块的质量
上述实验步骤正确的顺序为 　 　（填序号）。
21．（7分）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变。

（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向左移动时灯泡逐渐变亮，连线不得交叉）。
（2）在连接电路时，若有A（5Ω 1A）、B（10Ω 0.5A）和C（10Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器 　 　（选填“A”“B”或“C”）连入电路，才能保证实验顺利进行。
（3）小明连接好电路，闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，电路中只有一处故障，则下列对故障的元件判断正确的是 　 　。
A．开关接头处已松脱
B．电流表短路
C．电流表断路
D．滑动变阻器断路
（4）在实验中，若电压表示数为2V，为了测量小灯泡的额定功率，必须将滑动变阻器的滑片P向 　 　（选填“A”或“B”）端移动，当电压表的示数为3.8V时，此时电流表示数如图乙所示，其读数为 　 　A，小灯泡的额定功率为 　 　；
（5）小明根据测量小灯泡实际功率的多组实验数据，作出I﹣U图象如图丙所示，结果发现图象不是直线，这是因为 　 　。

2020-2021学年江西省赣州市定南县九年级（下）期中物理试卷
参考答案与试题解析
一、填空题（共16分）
1．【解答】解：
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出Q＝I2Rt．为了纪念他做出的贡献，人们将他的名字命名为功和能（能量）以及热量的单位；
电饭煲工作过程中将电能转化为内能，所以电饭煲是利用电热工作的；电视机工作过程中主要是将电能转化为光能、声能。
故答案为：焦耳；电饭煲。
2．【解答】解：（1）眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜，把来自外界物体的光会聚在视网膜上成倒立、缩小的实像；
（2）质量是物体本身的一种属性，不随位置的改变而改变，因此他在月球上的质量仍然为90kg。
故答案为：（1）倒立实像；（2）90。
3．【解答】解：抽油烟机的核心部件是电动机，抽油烟机工作时消耗电能，产生机械能，是利用通电导体在磁场中受力而转动；
图甲中没有电源，是原理是电磁感应现象，图乙有电源，是利用通电导体在磁场中受力而转动，是电动机的原理图，所以与电动机的工作原理相同的是乙图；
由流体压强与流速的关系：流速越大的位置压强越小，可知抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出。
故答案为：乙；小。
4．【解答】解：
（1）密度小的空气和密度大的二氧化氮过一段时间，形成比较均匀的气体，这是扩散现象，扩散现象说明分子不停地进行无规则运动；上面的空气密度小，下面的二氧化氮密度大，过一段时间，形成均匀的气体，充分证明气体分子不停地进行无规则运动，有力证明气体的扩散现象。
（2）受到打击的棋子飞出后，上面的棋子由于惯性要保持原来的静止状态，所以上面的棋子不会飞出而是落到正下方；
故答案为：扩散；惯性。
5．【解答】解：在未拉动时，右侧绳子竖直向下，长度为3m；从滑轮正下方沿水平方向移动4m后，
根据勾股定理得，此时右侧绳子的长度为：l2＝＝5m，
故右侧绳子伸长的长度为：s＝l2﹣l1＝5m﹣3m＝2m，即物体被提升的高度为h＝2m，
则在不计绳重及摩擦的情况下，他至少要做的功：
W总＝W有用＝Gh＝100N×2m＝200J。
医护人员护目镜变得模糊，是因为呼出的水蒸气遇冷液化附着在了镜片上。
故答案为：200；液化。
6．【解答】解：（1）从牲畜自动饮水器结构上看，左、右两个容器上端开口下端连通，相当于一个连通器；
（2）由图可知，杠杆AOB支点为O，将B端所受的力看成动力，则其阻力为A端所受的力，故动力臂为OB，阻力臂为OA，OB大于OA，所以 杠杆AOB是省力杠杆；
（3）浮漂所受浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1.5×10﹣3m3＝15N；
（4）饮水槽底部受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.3m＝3×103Pa。
故答案为：连通器；省力；15；3×103。
7．【解答】解：
（1）读图可知，电路中有两条电流的路径，因此红色指示灯L和发热体R之间的连接方式是并联；
（2）电流通过发热体R会使其温度升高，这种现象叫做电流的热效应。
故答案为：并联；热。
8．【解答】解：已知电源的左端为正极，右端为负极，根据安培定则可知，通电螺线管的右端为N极，由磁极间的相互作用规律可知，位于螺线管右侧的小磁针的N极向右；
若要使通电螺线管的磁性增强，需增大电路中的电流，由欧姆定律可知要减小变阻器接入电路中的电阻，故滑片应向A端移动。
故答案为：右；A。
二、选择题（共14分，把你认为正确的选项的代号填涂在答题卡的相应位置上。第9-12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题2分，全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）
9．【解答】解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故A合理；
B、正常情况下，人的脉搏1min跳动的次数在75次左右，跳动一次的时间接近1s，故B不合理；
C、中学生正常步行的速度在4km/h＝4×m/s≈1.1m/s左右，接近1.2m/s，故C合理；
D、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，故D合理。
故选：B。
10．【解答】解：A、手机扫二维码开锁利用的是电磁波传递信息，没有网络传递信息，是无法实现手机扫二维码开锁的。故A正确；
B、车座呈马鞍型，增大了人与车座的受力面积，压力一定时，压强减小。故B错误；
C、车胎上有凹凸不平的花纹，接触面粗糙程度增大，在压力一定时，可以增大与地面的摩擦力。故C错误；
D、自行车行驶时，后轮相对地面向后运动，摩擦力总是阻碍物体相对运动，所以后轮受到地面的摩擦力方向与电动车运动方向相同，即后轮受到摩擦力方向向前。故D错误。
故选：A。
11．【解答】解：
A、电饭锅用三脚插头和三孔插座，可以使电饭锅的外壳接地，是为了防止锅体漏电伤害人体，故A正确；
B、用高压锅煮食物容易熟，是因为液体的沸点随气压增大而升高，故B错误；
C、液化气是利用压缩体积的方法使气体液化再装入钢罐中的，故C错误；
D、用煤气炉煲汤，在汤沸腾后，达到沸点，其温度不再改变，故D错误。
故选：A。
12．【解答】解：A、b线在3min到9min之间温度保持不变，是晶体的熔化图像，故A错误；
B、橡胶是绝缘体，金属是导体，所以金属的导电性更好，故B错误；
C、由图知，在杠杆转动时，物体重力不变，力臂L1先增大后减小，力F的力臂L2不变，根据杠杆的平衡条件：F1L1＝F2L2得：GL1＝FL2，故由A→B过程中F是变化的，故C错误；
D、5G手机是通过电磁波来传递信息的，故D正确。
故选：D。
13．【解答】解：
A、图中阴影部分的面积等于密度与体积的乘积，即ρV，所以图中阴影部分面积表示的物理量是物体的质量，故A正确；
B、图中阴影部分的面积等于速度与时间的乘积，即vt，所以图中阴影部分面积表示的物理量是物体运动的路程，故B正确；
C、图中阴影部分的面积等于电压与电流的乘积，即UI，所以图中阴影部分面积表示的物理量是用电器的电功率，故C正确；
D、图中阴影部分的面积等于压力与面积的乘积，即FS，而物体所受的压强p＝，所以图中阴影部分面积不是表示物体所受的压强，故D错误。
故选：D。
14．【解答】解：
（1）向量筒内倒入适量的水，水的体积记作V1。
（2）将木块轻轻放入容器中，水面上升体积至V2。
（3）用细针将木块按压，使木块浸没于水中，水面上升至体积V3。
则木块漂浮时排开水的体积V排＝V2﹣V1，
由漂浮条件和阿基米德原理可得：F浮＝G木＝G排，
则木块的质量为m木＝m排＝ρ水V排＝ρ水（V2﹣V1），
根据量筒中水的体积和将木块压入水中后的总体积，可以求出木块的体积，
则木块的体积为V＝V3﹣V1；
木块的密度为ρ＝＝；
（4）将盐水倒入量筒中，盐水的体积记作V0，将木块轻轻放入盐水中，液面上升体积至V4。
则木块排开盐水中的体积V排盐＝V4﹣V0，
因为木块在水和盐水中都是漂浮，所以浮力都等于木块的重力，即两次的浮力相等，
则ρ水g（V2﹣V1）＝ρ盐水g（V4﹣V0），
所以ρ盐水＝•ρ水。
由于小木块为长方体，且不知道其底面积，所以不能测得木块的高度；
由此可知，能测出的物理量是木块的质量，木块的密度，盐水的密度。
故选：ABD。
三、计算题（共22分，第15题7分，第16题7分，第17题8分）
15．【解答】解：（1）正方体的重力G＝mg＝0.4kg×10N/kg＝4N；
（2）正方体浸没在水中，V排＝V＝（0.05m）3＝1.25×10﹣4m3，
则F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1.25×10﹣4m3＝1.25N；
（3）正方体沉在底部，由于处于静止状态，则受力平衡，即G＝N+F浮，
所以，N＝G﹣F浮＝4N﹣1.25N＝2.75N；
由于支持力与压力是一对相互作用力，则可知正方体对容器底部的压力F＝N＝2.75N，
正方体的底面积S＝0.05m×0.05m＝0.0025m2，
则正方体对容器底部的压强p＝＝＝1.1×103Pa。
答：（1）正方体受到的重力的大小为4N；
（2）正方体浸没在水中受到的浮力的大小F浮＝1.25N；
（3）容器底部对正方体的支持力的大小为2.75N，正方体对容器底部的压强为1.1×103Pa。
16．【解答】解：
（1）滑动变阻器R1与R2并联，电流表A1测量R1这条支路的电流为I1＝0.4A，电流表A2是测量干路的电流为I＝1.2A，
∴通过电阻R2的电流为：I2＝I﹣I1＝1.2A﹣0.4A＝0.8A，
而电源电压为U＝6V，
∴电阻R2的阻值为：R2＝＝＝7.5Ω。
（2）∵I2＝0.8A，U＝6V，t＝10s，
电阻R2所做的功为：W2＝UI2t＝6V×0.8A×10s＝48J。
（3）因电流表A1是测量R1这条支路的电流I1′，量程应为0～0.6安，电流表A2是测量干路的电流I′，量程应为0～3安，则当两个电流表指针偏离零刻度的角度恰好相同时，电流表A2的示数是电流表A1示数的5倍，
∴I′＝5I1′，即I1′+I2＝5I1′，
由于电阻R2的阻值和电压不变，则电阻R2中的电流不变为0.8A，
则I1′+0.8A＝5I1′，
∴I1′＝0.2A；
∴变阻器R1消耗的功率为：P1＝UI1′＝6V×0.2A＝1.2W。
答：（1）电阻R2的阻值为7.5Ω。
（2）通电10秒钟，电流通过电阻R2所做的功为48J。
（3）变阻器R1消耗的功率为1.2W。
17．【解答】解：
（1）物体受到的浮力：
F浮＝G排＝ρ水V排g＝ρ水V物g＝1.0×103kg/m3×1m3×10N/kg＝1×104N；
（2）物体下表面所受的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×3m＝3×104Pa；
（3）物体的质量：m＝4t＝4×103kg，
物体所受的重力：G＝mg＝4×103kg×10N/kg＝4×104N；
当物体浸没在水中，滑轮组对物体的拉力：
F拉＝G﹣F浮＝4×104N﹣1×104N＝3×104N，
不计动滑轮的自重、绳重、绳与滑轮的摩擦以及水对物体的阻力，n＝3，电动机对绳子的拉力：
F′＝F拉＝×3×104N/3＝1×104N；
（4）由P＝＝＝Fv得电动机拉动绳子的速度：
vF＝＝＝0.6m/s
物体上升的速度为：
v物＝vF＝×0.6m/s＝0.2m/s，
滑轮组的机械效率：
η＝＝＝＝＝×100%≈88.9%；
答：（1）物体完全浸没在水中时，所受浮力的大小为1×104N；
（2）物体下表面所受水的压强为3×104Pa；
（3）电动机对绳子的拉力为1×104N；
（4）物体上升的速度为0.2m/s，滑轮组的机械效率为88.9%。
四、实验与探究题（共28分，每题7分）
18．【解答】解：（1）凸透镜的焦距指焦点到透镜中心的距离，由图甲可知，凸透镜的焦距为f＝40.0cm﹣30.0cm＝10.0cm；
（2）从图乙知，物距为u＝50.0cm﹣20.0cm＝30.0cm，物距大于2倍焦距，因此成倒立缩小的实像，生活中的照相机是利用这一原理制成的；由题知，保持凸透镜不动，把蜡烛向左移动一段距离，即物距增大，根据凸透镜成像时，物距增大，则像距变小，像变小，因此要将光屏向靠近透镜方向移动，才能在光屏上再次得到清晰的像，且像会变小；
（3）泥点落在凸透镜上，物距小于一倍焦距，此时成虚像，不能在光屏上成像，因此光屏上没有小泥点的像或影子；
（4）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线推迟会聚，所以将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像；近视眼是因为晶状体太厚或眼球太长，像成在视网膜的前方。
故答案为：（1）10.0；（2）照相机；左；变小；（3）没有；（4）发散；前面。
19．【解答】解：（1）由图可知，有3根绳子拉动动滑轮，绳子移动的距离s＝nh＝3×0.2m＝0.6m；
（2）滑轮组的机械效率η＝×100%＝×100%＝75%；
（3）根据使用动滑轮时动力F＝（G物+G动）可知，动滑轮的重力G动＝3F﹣G物＝3×0.3N﹣0.6N＝0.3N；
（4）同一滑轮组提升物体，额外功不变，物体越重，有用功越多，有用功占总功的比值就越大，所以同一滑轮，提升物体越重，机械越大；
（5）静止时读数，忽略了摩擦对实验结果的影响；
（6）同一滑轮组，提升相同物体时，有用功和额外功都不变，所以机械效率就不变。
故答案是：（1）0.6；（2）75%；（3）0.3；（4）越大；（5）不正确；摩擦；（6）不变。
20．【解答】解：（1）将天放在水平工作台上。天平调平时，把游码移到标尺的零刻度处，指针偏向分度盘中央刻线的右侧，说明天平的右端下沉，左端上翘，平衡螺母向上翘的左端移动。
（2）小石块的质量等于砝码的质量加游码对应的刻度之和，小石块的质量：m＝20g+3.2g＝23.2g，
（3）小石块的体积：V＝35ml﹣25ml﹣＝10ml＝10cm3，
小石块的密度：ρ＝＝＝2.32g/cm3＝2.32×103kg/m3。
方案一：①在量筒中倒入适量的水，水面上放置塑料盒、此时量筒的读数为V1；塑料盒漂浮在水面上，塑料盒受到重力等于浮力，
②将小石块轻轻放入塑料盒内，量筒的读数为V2；小石块和塑料盒整体漂浮，总重力等于总浮力，
所以增加的重力等于增加的浮力，所以，△G＝△F浮＝△G排，
△mg＝△m排水g＝ρ水（V2﹣V1）g，
小石块的质量：m＝ρ水（V2﹣V1），
方案二：正确的实验步骤：（利用天平左盘物体的质量和右盘物体质量相等）
①将两个相同的烧杯分别放在天平左、右托盘中，调节天平平衡。
④将小石块轻轻放入左盘烧杯中。
②向右盘烧杯中加水直到天平平衡。
③将烧杯中的水全部倒入空量筒中，测出体积。
⑤计算小石块的质量。
故答案为：（1）零刻度；左；（2）23.2；10；2.32×103；（3）ρ水（V2﹣V1）；①④②③⑤。
21．【解答】解：（1）滑动变阻器的滑片向左移动时灯泡逐渐变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中；
灯的额定电压为3.8V，电阻大约为10Ω，由欧姆定律，灯的额定电流约为：I＝＝＝0.38A，电流表选用小量程与灯串联，如下图所示：

（2）电源电压为6V且保持不变，根据串联电路的规律及欧姆定律，灯正常发光时变阻器连入电路的电阻：
R滑＝＝≈5.79Ω，考虑到电流大小，则应该选择变阻器B连入电路，才能保证实验顺利进行。
（3）闭合开关，发现灯泡不亮，两电表均无示数，则此电路为断路；在开关闭合状态下，将电压表接在电源两端时，电压表有示数，说明电源、电压表是完好的；
电压表接在开关两端时有示数，说明开关以外的电路是通路，所以，肯定出现故障的元件是开关（电压表接在滑动变阻器两端，因无电源，没有示数），故选A；
（4）灯在额定电压下正常发光，示数为2V小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动；
当电压表的示数为3.8V时，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其读数为0.4A，小灯泡的额定功率为：P＝ULIL＝3.8V×0.4A＝1.52W；
（5）小明根据测量小灯泡实际功率的多组实验数据，作出I﹣U图象图象不是直线，则灯的电阻不是定值，这是因为灯丝电阻随温度的升高而增大。
故答案为：（1）如上图所示；（2）B；（3）A；（4）A；0.4；1.52；（5）灯丝电阻随温度的升高而增大。
