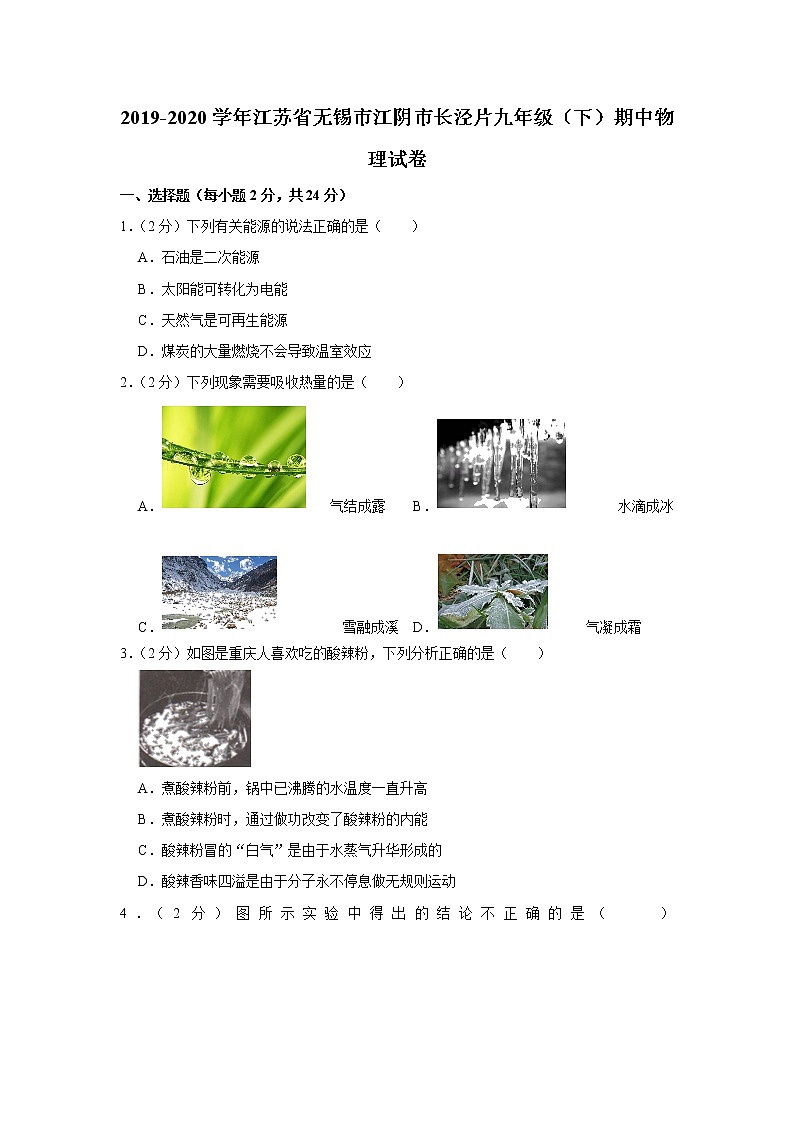

2019-2020学年江苏省无锡市江阴市长泾片九年级（下）期中物理试卷
一、选择题（每小题2分，共24分）
1．（2分）下列有关能源的说法正确的是（　　）
A．石油是二次能源
B．太阳能可转化为电能
C．天然气是可再生能源
D．煤炭的大量燃烧不会导致温室效应
2．（2分）下列现象需要吸收热量的是（　　）
A． 气结成露 B． 水滴成冰
C． 雪融成溪 D． 气凝成霜
3．（2分）如图是重庆人喜欢吃的酸辣粉，下列分析正确的是（　　）

A．煮酸辣粉前，锅中已沸腾的水温度一直升高
B．煮酸辣粉时，通过做功改变了酸辣粉的内能
C．酸辣粉冒的“白气”是由于水蒸气升华形成的
D．酸辣香味四溢是由于分子永不停息做无规则运动
4．（2分）图所示实验中得出的结论不正确的是（　　）
A．甲：下方燃着的小木条先熄灭，说明二氧化碳的密度比空气大
B．乙：抽掉玻璃板后，两瓶内气体颜色发生变化，说明分子在不停地运动
C．丙：点燃蜡烛刚熄灭时产生的白烟，蜡烛复燃，说明白烟是石蜡的固体小颗粒
D．丁：不再蹬地，沿水平方向运动的滑板车会停下来，说明力是维持物体运动的原因
5．（2分）如图所示，共享单车已在无锡普通使用。大大方便了市民的出行。下列关于共享单车的说法中正确的是（　　）

A．当单车匀速转弯时，其运动状态没有发生改变
B．不蹬车，单车继续滑行是因为受到惯性
C．单车在速度逐渐减小的过程中受到非平衡力
D．如果在骑行过程中，单车所受的外力全部消失，那么单车会慢慢停下来

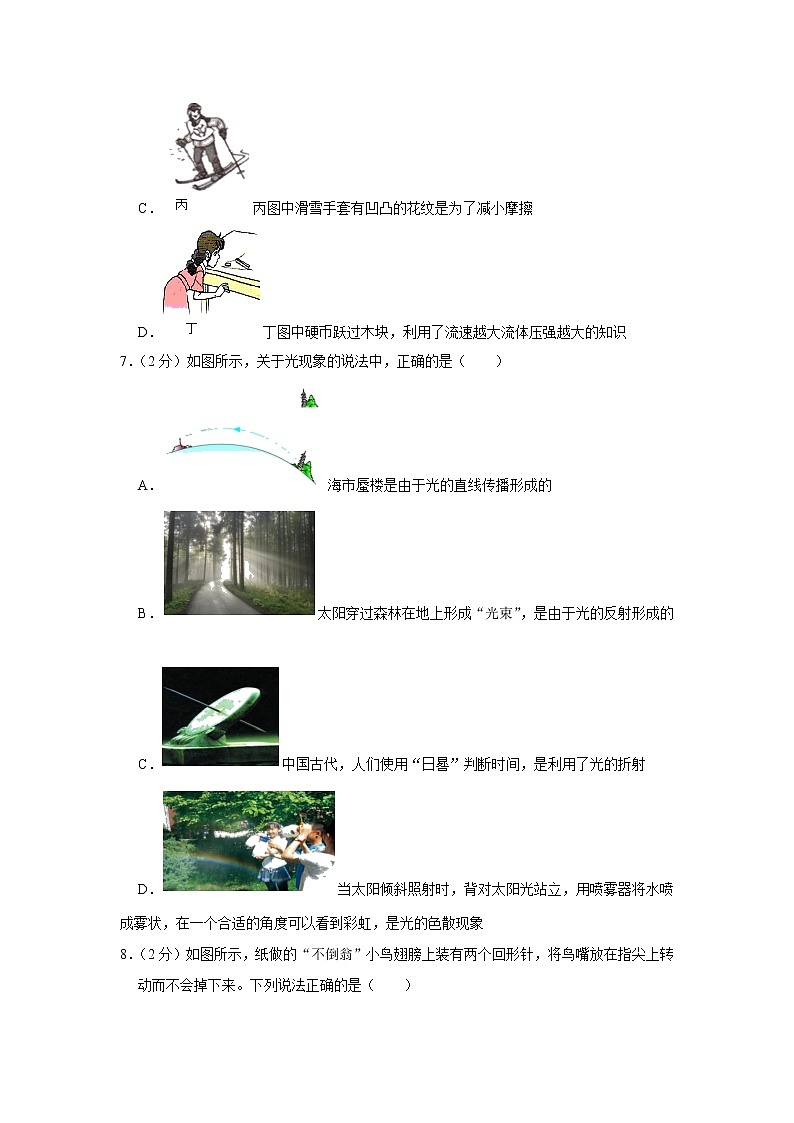

6．（2分）如图所示，下列情景中描述正确的是（　　）
A．甲图中下滑的小朋友的惯性越来越大
B．乙图中小朋友玩的跷跷板利用了杠杆原理
C．丙图中滑雪手套有凹凸的花纹是为了减小摩擦
D．丁图中硬币跃过木块，利用了流速越大流体压强越大的知识
7．（2分）如图所示，关于光现象的说法中，正确的是（　　）
A．海市蜃楼是由于光的直线传播形成的
B．太阳穿过森林在地上形成“光束”，是由于光的反射形成的
C．中国古代，人们使用“日晷”判断时间，是利用了光的折射
D．当太阳倾斜照射时，背对太阳光站立，用喷雾器将水喷成雾状，在一个合适的角度可以看到彩虹，是光的色散现象
8．（2分）如图所示，纸做的“不倒翁”小鸟翅膀上装有两个回形针，将鸟嘴放在指尖上转动而不会掉下来。下列说法正确的是（　　）

A．装回形针降低了小鸟的重心
B．装回形针升高了小鸟的重心
C．小鸟的重心一定在其几何中心上
D．小鸟不掉下来是因为鸟嘴上有胶水
9．（2分）将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转6转用时1min。下列关于电能表和电热水瓶的说法正确的是（　　）

A．电能表应接在空气开关和用电器之间
B．电热水瓶的实际功率是600W
C．该电能表所在家庭电路用电器同时工作时总功率不能超过2200W
D．若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的
10．（2分）如图所示电路，闭合开关，小灯泡L1、L2都发光，两电表都有示数，过一会儿其中一个灯泡突然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零。造成此现象的原因可能是（　　）

A．小灯泡L1短路 B．小灯泡L1断路
C．小灯泡L2断路 D．小灯泡L2短路
11．（2分）太阳帆的运用让电影《流浪地球》中飞船持续航行变成现实。研究发现1.25×105m2的太阳帆正对太阳时，会受到太阳光的压力约为1N，推动飞船前进，如图所示，推进阶段，飞船的太阳帆正对太阳的面积为5×104m2，在1小时内前进100km，下列分析正确的是（　　）

A．太阳帆上受到太阳光的平均压强约为8×10﹣6Pa
B．推进阶段，太阳帆飞船的平均速度约为100m/s
C．推进阶段，太阳帆飞船相对太阳是静止的
D．1小时内太阳光对飞船做的机械功约为1×105J
12．（2分）具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（　　）

A．开关旋至“1”挡，开启化霜功能
B．开启防雾功能，电路总电阻为5Ω
C．从防雾到除露，电路总电流变化1A
D．化霜与防雾电路的总功率之差为15W
二、填空题（每空1分，共24分）
13．（3分）在音美测试的考场中扬声器传出的优美的乐曲是通过　 　传到同学们耳中的，同学们通过声音的　 　判断出是哪一种乐器在演奏，考场关闭门窗是为了减少外界的干扰，这是在　 　减弱噪声的。
14．（4分）共享单车在水平地面上静止，它受到的重力与地面对它的支持力是一对　 　力；骑共享单车前，手机扫码后发射　 　将信息传递到共享平台，进行解锁；骑行时鞋与脚蹬之间的摩擦是　 　（填“有益”或“有害”）的；刹车时捏紧车闸是通过　 　来增大摩擦。
15．（3分）高铁列车车体采用铝合金制造，是利用铝合金密度　 　的特性；列车长时间高速行驶时，车轮温度会升高，这是通过　 　方式改变车轮的内能；如果行驶中的列车受到的力全部消失，列车将会保持　 　状态。
16．（3分）如图所示的充电宝带有手电筒功能。手电筒的发光二极管发光时，充电宝相当于电路中的 　 　，给充电宝充电时，充电宝相当于电路中的 　 　。发光二极管是用 　 　（填“超导体”或“半导体”）材料制成的。

17．（4分）按压式圆珠笔从透明部分能看到笔芯，这是光的　 　现象；如图所示，把笔向下按压过程中，内部弹簧被压缩，说明力可以改变物体的　 　；再按压一次，松开手后弹簧能恢复原状，说明弹簧发生的是　 　形变，弹簧恢复原状的过程中，以笔的外壳为参照物笔芯是　 　的。

18．（2分）在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了5kg的水，将装汤的碗放在水中进行冷却。小唐同学用水进行冷却主要是利用了水的　 　大。过了一会儿，水温由20℃升高到25℃，水吸收的热量为　 　J[c水＝4.2×103J/（kg•℃）]。
19．（2分）氢燃料是一种绿色能源，氢燃料电池工作原理如图所示。工作时，向氢电极供应氢气，同时向氧电极供应氧气，在氢电极上由于催化剂的作用氢气变为氢离子向氧电极移动，最后在氧电极上聚集，电子则留在氢电极上，如果将两电极用灯泡连接，则会在灯泡上形成 　 　（选填“向左”或“向右”）的电流。如果已知某氢燃料电池车输出功率为40千瓦，以80km/h的速度行驶100km，则需要消耗氢气 　 　kg（已知燃料电池车能量转化效率为60%，每千克氢气能释放的能量为1.5×108J），这些氢气的总能量大约相当于 　 　kg汽油完全燃烧放出的热量（结果保留一位小数，已知汽油的热值为4.5×107J/kg）。

20．（3分）已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是 　 　W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是 　 　V，两灯并联使用，电路最大电流是 　 　A。

三、作图及解答题（共32分）
21．（2分）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

22．（2分）图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许
连在接线柱上。

23．（5分）小明骑自行车在某段平直的水平路面上由静止开始运动，共用时12s，小明体重500N，自行车重200N，轮子与地面总接触面积是20cm2，图甲是速度v随时间t变化的图象，图乙是动力F随时间t变化的图象。求：
（1）小明骑自行车在水平地面上行驶时，对地面的压强多大？
（2）在5～12s内，小明骑自行车的过程中动力F做了多少功？功率是多少？

24．（4分）某同学为进一步了解“视力矫正”的原理，利用如图所示的探究凸透镜成像规律的装置做了实验。他在发光体和凸透镜之间放置不同类型的眼镜片，观察到了如下现象。

（1）将近视眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了；使光屏 　 　（填“靠近”或“远离”）透镜，又能在光屏上看到发光体清晰的像。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的 　 　（填“前方”或“后方）。
（2）取下近视眼镜片，重新调整光屏的位置，使它上面的像再次变得清晰，然后将另一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又变模糊了；再使光屏 　 　（填“靠近”或“远离”）透镜，又可以在光屏上看到发光体清晰的像。这说明矫正远视眼的眼镜片对光有 　 　作用。
25．（5分）在“比较质量相等的不同燃料燃烧时放出的热量”实验中，小林选用碎纸片和酒精为燃料进行了实验。

（1）小林将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1所示，则他应将平衡螺母向　 　端调节；图2是正确测量所用碎纸片质量时的场景，此时游码所处位置如图3所示，则他还应称量　 　g的酒精；
（2）小林组装的实验装置如图4所示，他在器材安装中的一处错误是　 　；
（3）本实验中，燃料完全燃烧放出热量的多少是通过　 　来反映的。
（4）正确组装实验装置后，小林用（1）中所称量的碎纸片和酒精分别进行实验，正确采集的数据如表所示，根据实验数据，小林却得出了与事实相反的实验结论：质量相同的碎纸片和酒精完全燃烧后，碎纸片放出的热量较多。你认为他在实验中最有可能遗漏的操作是　 　。
温度
燃料
加热前的水温/℃
燃料燃尽时的水温/℃
水温的变化/℃
酒精
20
65
45
碎纸片
20
80
60
26．（6分）小飞用图1装置来探究杠杆的平衡条件，设弹簧测力计和钩码对杠杆的拉力分别为动力F1和阻力F2，l1和l2分别表示动力臂和阻力臂。他的实验思路是改变F2、l1和l2，测得杠杆平衡时所需的拉力F1，来寻找F1、F2、l1和l2四个物理量之间的关系。已知实验前已调节杠杆在水平位置平衡，弹簧测力计的量程为0～5N，杠杆上每一格长10cm。
实验次数
阻力F2/N
阻力臂l2/cm
动力臂l1/cm
动力F1/N
1
4
33
30
　 　
2
4
18
30
2.4
3
4
7.5
30
1.0
（1）为便于测量力臂，弹簧测力计应沿 　 　方向拉杠杆，并使之在 　 　位置平衡；
（2）小飞首先保持F2和l1不变而改变l2，所获得的实验数据如表格所示，第1次实验中弹簧测力计示数的放大图如图2所示，则F1＝　 　N，此时杠杆的类型与 　 　（选填“筷子”或“老虎钳”）相同；
（3）为获得更多组数据，小飞继续进行（2）中实验，则为能顺利完成实验，在改变阻力臂l2时，l2应不超过 　 　cm；完成上述实验后，小飞接下来还应进行的实验有①保持 　 　不变而改变F2；②保持F2和l2不变而改变l1。

27．（8分）小明用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
（1）请你用笔画线代替导线，帮小明把图甲电路连接完整，要求滑动变阻器的滑片向左滑动时灯泡变亮。
（2）正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约等于电源电压，则故障原因可能是 　 　。
（3）故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V．此时电流表的示数如图乙所示，则通过小灯泡的电流是 　 　A，小灯泡的额定功率是 　 　W。
（4）完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率。已知电源电压恒为U，定值电阻的阻值为R0．请将实验步骤补充完整。
①　 　（填三个开关闭合与断开情况），调节滑动变阻器的滑片，使电压表示数为 　 　，小灯泡正常发光。
②保持滑动变阻器滑片位置不动，　 　（填三个开关闭合与断开情况），记录电压表示数为U滑。
③小灯泡额定功率的表达式P额＝　 　（用已知量和所测物理量符号表示）。


2019-2020学年江苏省无锡市江阴市长泾片九年级（下）期中物理试卷
参考答案与试题解析
一、选择题（每小题2分，共24分）
1．【解答】解：
A、一次能源是直接来自自然界而未经加工转换的能源，石油属于一次能源，故A错误；
B、目前利用太阳能主要是把太阳能转化为电能、内能，故B正确；
C、天然气属于化石能源、化石能源短时间不能从自然界得到补充，所以天然气不是可再生能源；故C错误；
D、煤炭大量燃烧主要是排放二氧化碳，它是温室效应的“元凶”，故D错误。
故选：B。
2．【解答】解：A、露是空气中的水蒸气遇冷液化形成的小水珠，液化放热，故A不合题意；
B、水结冰是凝固，凝固放热，故B不合题意；
C、雪融成溪是熔化现象，熔化吸热，故C符合题意；
D、气凝成霜是空气中的水蒸气遇冷凝华形成的，凝华放热，故D不合题意。
故选：C。
3．【解答】解：A、水沸腾时，要继续加热，但水的温度不变，故A错误；
B、煮酸辣粉时，通过热传递改变了酸辣粉的内能，故B错误；
C、酸辣粉冒的“白气”是由于水蒸气遇冷液化形成的小水滴，故C错误；
D、酸辣香味四溢是由于分子永不停息做无规则运动，故D正确。
故选：D。
4．【解答】解：A、下方燃着的小木条先熄灭，上方燃着的小木条后熄灭，说明二氧化碳具有的性质是不助燃、不可燃，且密度比空气的大，可用于灭火，故A正确；
B、抽掉玻璃板，二氧化氮和空气之间发生扩散现象，瓶内气体颜色最后变得均匀，说明分子在不停地运动，故B正确；
C、吹灭蜡烛，立即将燃着的木条去点白烟（不要接触烛芯），发现蜡烛重新被点燃，可见白烟具有可燃性，白烟是石蜡蒸气凝结成的石蜡固体小颗粒，故C正确；
D、沿水平方向运动的滑板车，当我们不再蹬地，最后会停下来，是应为受到摩擦力的作用，说明力是改变物体运动状态的原因，故D不正确。
故选：D。
5．【解答】解：
A、匀速转弯，运动方向不断变化，运动状态不断变化，故A错误；
B、由于共享单车具有惯性，所以不蹬车也能继续向前滑行；惯性不是力，不能说“受到惯性”，故B错误；
C、单车的速度逐渐减小，运动状态发生了变化，受到了非平衡力，故C正确；
D、由牛顿第一定律可知，一切物体在不受外力时，总是保持静止状态或匀速直线运动状态。物体原来是运动的，所以，当外力全部消失时，物体将保持原来的方向和速度不变，做匀速直线运动，故D错误。
故选：C。
6．【解答】解：
A、惯性的大小只与质量有关，与速度无关，小朋友下滑过程中质量不变，则惯性不变，故A错误；
B、在左右两个压力的作用下，跷跷板绕着中间的固定点转动，所以跷跷板利用了杠杆原理，故B正确；
C、滑雪手套表面具有凹凸不平的花纹，目的是增大摩擦力，故C错误；
D、口吹硬币跃过木块，是因为流速越大流体压强越小，故D错误。
故选：B。
7．【解答】解：
A、海市蜃楼是因为折射现象形成的虚像，是由于空气密度不均匀引起的，故A错误；
B、太阳穿过森林在地上形成“光斑”，是由光的直线传播形成的，故B错误；
C、由于光沿直线传播，当光遇到不透光障碍物后，被障碍物挡住，于是在障碍物后就形成影子；日晷就是利用影子的方向、长短粗略判断时刻的计时仪器，故C错误；
D、用喷雾器将水喷成雾状，当太阳光射入空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹，故D正确。
故选：D。
8．【解答】解：装上回形针小鸟的重心降低，稳定性增强；小鸟的形状不规则，重心不在几何中心上，鸟嘴上并没有胶水，故A正确，BCD错误。
故选：A。
9．【解答】解：
A、电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故A错误；
B、600r/kW•h表示每消耗1kW•h的电能，电能表转盘转600转，
则转6转消耗的电能W＝kW•h＝0.01kW•h，实际功率P＝＝＝0.6kW＝600W，故B正确；
C、由表盘信息可知，电能表平时工作允许通过的最大电流I最大＝20A，工作电压为220V，
该电能表所在家庭电路用电器同时工作时最大总电功率P最大＝UI最大＝220V×20A＝4400W，故C错误；
D、若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间互不影响，是并联的，故D错误。
故选：B。
10．【解答】解：由电路图可知，L1、L2串联，电压表测L1两端的电压，电流表测电路中的电流。
A、若L1灯短路时，电路为L2的简单电路，此时L1不发光、L2发光，电流表示数增大，电压表被短路几乎无示数。故A符合题意；
B、若L1灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表测量电源电压有较大示数。故B不符合题意；
C、若L2灯断路时，电路断路，此时L1、L2均不发光，电流表、电压表均无示数。故C不符合题意；
D、若L2灯短路时，电路为L1的简单电路，此时L1发光、L2不发光，电压表和电流表的示数均增大。故D不符合题意。
故选：A。
11．【解答】解：
A．太阳帆上受到太阳光的平均压强：p＝＝＝8×10﹣6Pa，故A正确；
B．推进阶段，太阳帆飞船的平均速度约为：v＝＝≈27.8m/s，故B错误；
C．推进阶段，太阳帆飞船相对于太阳的位置不断发生变化，则飞船是运动的，故C错误；
D．由p＝可得，该太阳帆受到太阳光的压力（推力）：F′＝pS′＝8×10﹣6 Pa×5×104m2＝0.4N，
1小时内太阳光对飞船做的机械功约为：W＝F′s＝0.4N×100×103m＝4×104J，故D错误。
故选：A。
12．【解答】解：
AB、当开关旋至“1”挡时，两条电阻丝串联接入电路；此时电路总电阻最大为2R＝2×10Ω＝20Ω；
当开关旋至“2”挡时，只有1个10Ω的电阻连入电路中；
当开关旋至“3”挡时，两个10Ω的电阻并联，并联的电阻为：R并＝＝5Ω，
根据P＝可知，当开关旋至“1”挡时，总电阻为20Ω，电路的功率最小，由已知条件，开启防雾功能，故AB错误；
C、除雾时，由欧姆定律，电路的电流为：
I1＝＝＝0.5A；
除露时，电路的电流为：
I2＝＝＝1A；
从防雾到除露，电路总电流变化量为：△I＝I2﹣I1＝1A﹣0.5A＝0.5A，故C错误；
D、化霜的功率为：
P并＝＝＝20W；
防雾的功率：
P串＝＝＝5W
化霜与防雾电路的总功率之差为：
△P＝P并﹣P串＝20W﹣5W＝15W，故D正确。
则故选：D。
二、填空题（每空1分，共24分）
13．【解答】解：
优美的乐曲是通过空气传到同学们耳中的；
不同的乐器即便演秦相同的乐曲，发出的音色也不相同，故可用音色来辨别；
考场关闭门窗是为了减少外界的干扰，这是在传播过程中减弱噪声的。
故答案为：空气；音色；传播过程中。
14．【解答】解：（1）共享单车在水平地面上静止，车的重力与地面对车的支持力大小相等、方向相反、在同一直线上、在同一物体上；
（2）手机依靠电磁波来传递信息；
（3）骑行时鞋与脚蹬之间的摩擦是有益摩擦；刹车时，紧捏闸把，这是在接触面粗糙程度一定的情况下，通过增大压力的方法来增大摩擦的。
故答案为：平衡；电磁波；有益；增大压力。
15．【解答】解：
车体采用强度高、密度小的铝合金等材料制造，使整车质量减小，有利于列车高速运行，因此这是利用了其密度小的特点；
列车在行驶的过程中，车轮不断克服与轨道的摩擦而做功，将机械能转化为内能，导致车轮的温度升高，这是通过做功的方式改变车轮的内能；
如果行驶的列车受到的力全部消失，由于惯性，列车会保持原来的运动状态做匀速直线运动。
故答案为：小；做功；匀速直线运动。
16．【解答】解：在电路中，手电筒发光消耗电能，充电宝相当于电源；
给充电宝充电时，充电宝相当于电路中的用电器；
制造发光二极管的主要材料是半导体材料。
故答案为：电源；用电器；半导体。
17．【解答】解：按压式圆珠笔从透明部分能看到笔芯，这是光的折射现象；把笔向下按压过程中，内部弹簧被压缩，说明力可以改变物体的形状；再按压一次，松开手后弹簧能恢复原状，说明弹簧发生的是弹性形变，弹簧恢复原状的过程中，以笔的外壳为参照物，笔芯相对于外壳是运动的，故笔芯是运动的。
故答案为：折射；形状；弹性；运动。
18．【解答】解：（1）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，将装汤的碗放在水中进行冷却就是利用水的比热容大这一特性；
（2）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（25℃﹣20℃）＝1.05×105J。
故答案为：比热容；1.05×105。
19．【解答】解：（1）由题知，氢离子向氧电极移动，最后在氧电极上聚集，电子则留在氢电极上，可以得出氧电极为电源的正极，则氢电极为电源的负极，因为在电源外部，电流的方向是从正极经用电器回到负极；故灯泡中的电流方向向左。
（2）以80km/h的速度行驶100km，则行驶的时间为：t＝＝＝1.25h＝4500s；
氢燃料电池做的有用功为：W＝Pt＝4×104W×4500s＝1.8×108J；
已知燃料电池车能量转化效率为60%，
故需要氢气提供的能量为：Q＝＝＝3×108J；
则需要氢气的质量为：m＝＝＝2kg；
若氢气的总能量由汽油完全燃烧放出的热量提供，
则需要汽油的质量为：m汽油＝＝≈6.7kg；
故答案为：向左；2；6.7。
20．【解答】解：
（1）由图象可知，当乙灯的额定电压是3V时，I乙＝0.6A，
乙灯的额定功率P乙＝U乙I乙＝3V×0.6A＝1.8W；
（2）由P＝UI可得，甲灯的额定电流：I甲＝＝＝0.5A，
两灯串联使用，电路中的最大电流是I甲＝0.5A，
由图象可知，此时乙灯两端电压为2V，故电路两端的最大电压U串＝U甲+U乙′＝6V+2V＝8V；
（3）两灯泡并联时，电路两端的最大电压为3V，由图象可知，此时流经甲的电流I甲′＝0.3A，乙灯正常发光，
故电路最大电流I＝I甲′+I乙＝0.3A+0.6A＝0.9A。
故答案为：1.8；8；0.9。
三、作图及解答题（共32分）
21．【解答】解：由入射角为60°，可得反射角也为60°，在法线右侧画出反射光线，反射角等于入射角为60°，如图所示：

22．【解答】解：①三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故。左孔接零线，右孔接火线。
②灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡。如图所示：

23．【解答】解：
（1）小明骑自行车在水平地面行驶时，对地面的压力：
F＝G总＝G小明+G车＝500N+200N＝700N，
对地面的压强：
p＝＝＝3.5×105Pa；
（2）由v﹣t图象可知，自行车在5～12s做匀速直线运动，速度v＝6m/s，
由F﹣t图象可知，在5～12s自行车的动力F＝30N，
根据二力平衡条件可知，自行车所受的摩擦阻力：f＝F＝30N；
在5～12s自行车行驶的时间t＝12s﹣5s＝7s，
在5～12s自行车行驶的路程：s＝vt＝6m/s×7s＝42m，
自行车克服摩擦阻力做功：W＝fs＝30N×42m＝1260J，
此时的功率：
P＝＝＝180W。
答：（1）小明骑自行车在水平地面上行驶时，对地面的压强3.5×105Pa；
（2）在5～12s内，小明骑自行车的过程中动力F做了1260J的功；功率是180W。
24．【解答】解：（1）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线错后会聚，像距变大，光屏应远离凸透镜，才能得到清晰的像；
近视眼镜可以使像远离凸透镜，故近视眼得到矫正之前，物体的像成在视网膜的前方；
（2）取下近视镜片，重新调整光屏的位置，使它上面的像再次变得清晰，然后将另一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又变模糊了；再使光屏靠近透镜，又可以在光屏上看到发光体清晰的像。说明远视眼镜对光线有会聚作用。
故答案为：（1）远离；前方；（2）靠近；会聚。
25．【解答】解：
（1）把天平放在水平桌面上，将游码调到标尺左端的零刻线处；此时指针偏向右侧，说明天平的左侧上翘，平衡螺母应向左移动；
如图2和3所示，碎纸片的质量m＝5g+1.5g＝6.5g；
为了比较热值大小，要用相同质量的不同的燃料，所以则他还应称量6.5g的酒精；
（2）由图4知，实验中温度计的玻璃泡碰到了容器底；
（3）为了比较热值大小，要用相同质量的不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；
（4）实验中要用相同质量的不同的燃料，加热同一种液体，让液体的质量相同，而小林却得出了与事实相反的实验结论：质量相同的碎纸片和酒精完全燃烧后，碎纸片放出的热量较多，可能是没有控制被加热水的质量相等。
故答案为：（1）左；6.5；（2）温度计的玻璃泡接触到了容器底；（3）温度计的示数变化；（4）控制被加热水的质量相等。
26．【解答】解：（1）力臂是支点到力的作用线的垂直距离。当弹簧测力计拉力方向与杠杆垂直时，拉力作用点到支点的距离就是其力臂，这样便于从杠杆上直接读出力臂，由图杠杆水平平衡时拉力方向应为竖直方向；
（2）图中弹簧测力计的分度值是0.1N，指针指在4N下面第4个小格上，因此弹簧测力计读数为4N+0.1N×4＝4.4N；
筷子是费力杠杆，动力臂小于阻力臂，目的是省距离，应用了实验中的第1次实验原理。
（3）当F2＝4N，动力臂l1＝30cm，不变时，弹簧测力计的最大拉力为5N，根据杠杆平衡条件可得在改变阻力臂l2时，l2应不超过的数值：
l2＝＝＝37.5cm；
根据控制变量法可知，探究F1与F2的关系必须保持l1和l2不变。
故答案为：（1）竖直；水平；（2）4.4；筷子；（3）37.5；l1和l2。
27．【解答】解：（1）因滑动变阻器的滑片向左滑动时灯泡变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中，如下所示：

（2）正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约等于电源电压，则故障原因可能是灯泡断路；
（3）故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V．此时电流表的示数如图乙所示，电流表分度值为0.02A，则通过小灯泡的电流是0.26A，小灯泡的额定功率是
P＝UI＝2.5V×0.26A＝0.65W；
（4）实验步骤：
①闭合S、S2，断开S1，调节滑动变阻器的滑片，使电压表示数为U﹣U额，小灯泡正常发光；
②保持滑动变阻器滑片位置不动，闭合S、S1，断开S2，记录电压表示数为U滑。
③在①中，定值电阻短路，灯与变阻器串联，电压表测变阻器的电压，根据串联电压的规律，灯的电压为额定电压；
在②中，灯短路，变阻器与定值电阻串联，根据串联电路电压的规律和分压原理有：
＝，R滑＝R0；
在①中，由欧姆定律，通过变阻器的电流即灯的额定电流：
IL＝＝×（U﹣U滑）；
小灯泡额定功率的表达式：
P额＝U额IL＝U额××（U﹣U滑）；
故答案为：（1）如上所示；（2）灯泡断路；（3）0.26；0.65；（4）①闭合S、S2，断开S1；U﹣U额；②闭合S、S1，断开S2；③U额××（U﹣U滑）。
