湖北省黄冈市浠水县兰溪镇六神中学2022-2023学年九年级上学期期中物理试题

这是一份湖北省黄冈市浠水县兰溪镇六神中学2022-2023学年九年级上学期期中物理试题，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

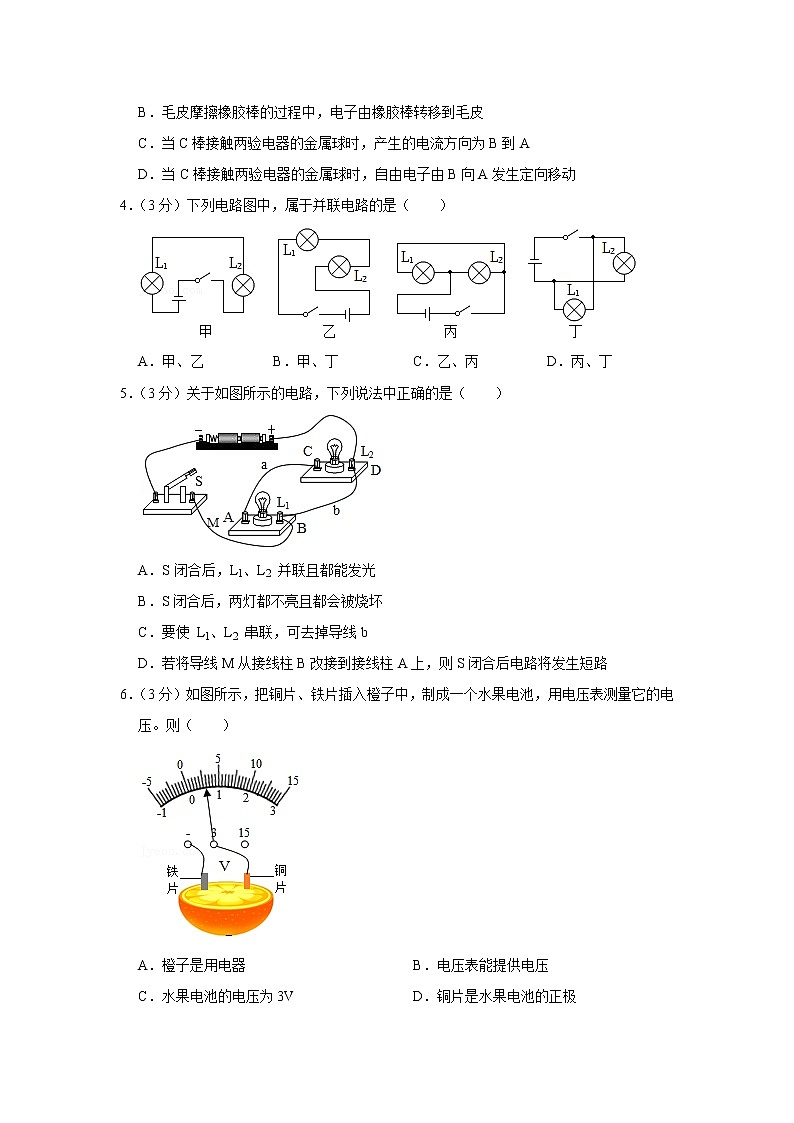

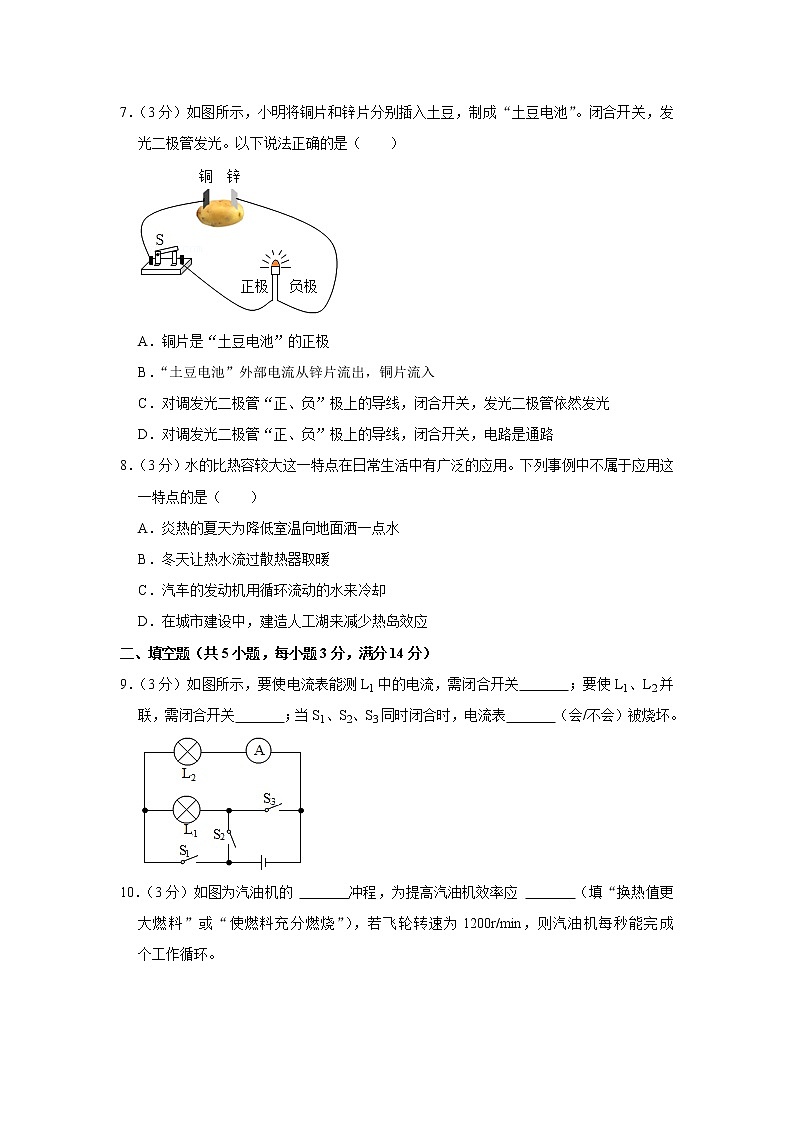

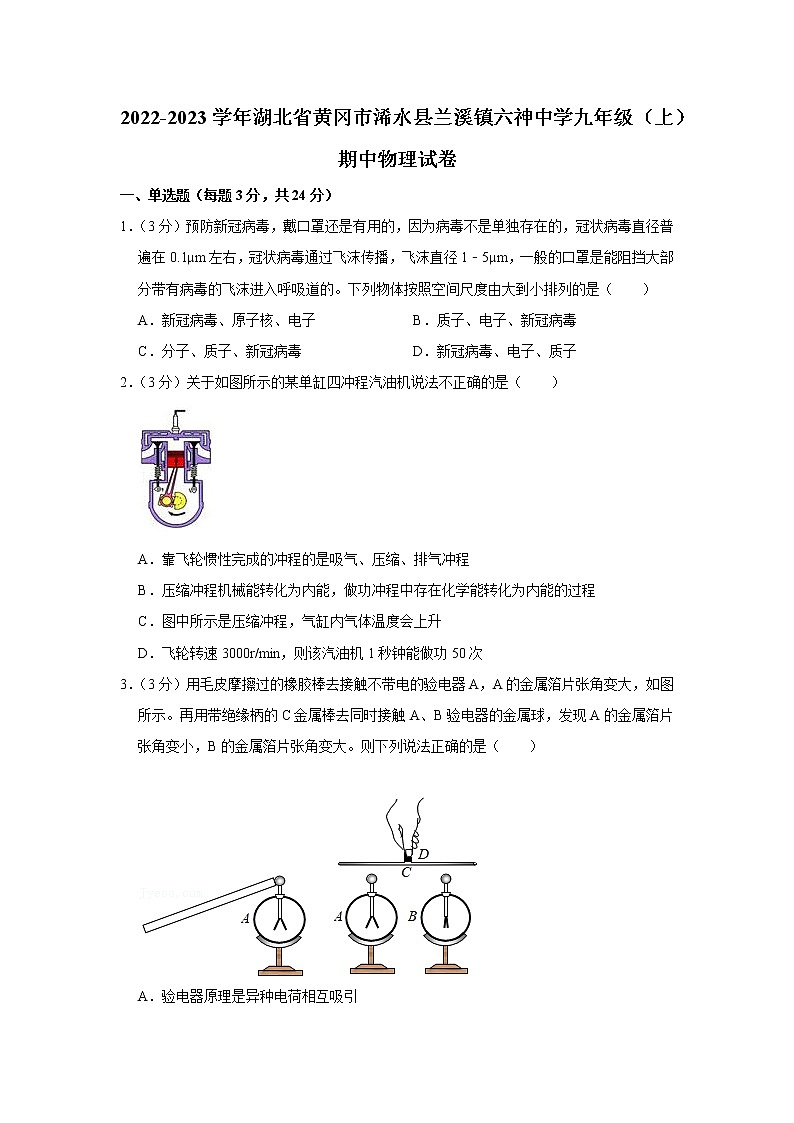

2022-2023学年湖北省黄冈市浠水县兰溪镇六神中学九年级（上）期中物理试卷一、单选题（每题3分，共24分）1．（3分）预防新冠病毒，戴口罩还是有用的，因为病毒不是单独存在的，冠状病毒直径普遍在0.1μm左右，冠状病毒通过飞沫传播，飞沫直径1﹣5μm，一般的口罩是能阻挡大部分带有病毒的飞沫进入呼吸道的。下列物体按照空间尺度由大到小排列的是（　　）A．新冠病毒、原子核、电子 B．质子、电子、新冠病毒 C．分子、质子、新冠病毒 D．新冠病毒、电子、质子2．（3分）关于如图所示的某单缸四冲程汽油机说法不正确的是（　　）A．靠飞轮惯性完成的冲程的是吸气、压缩、排气冲程 B．压缩冲程机械能转化为内能，做功冲程中存在化学能转化为内能的过程 C．图中所示是压缩冲程，气缸内气体温度会上升 D．飞轮转速3000r/min，则该汽油机1秒钟能做功50次3．（3分）用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用带绝缘柄的C金属棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　） A．验电器原理是异种电荷相互吸引 B．毛皮摩擦橡胶棒的过程中，电子由橡胶棒转移到毛皮 C．当C棒接触两验电器的金属球时，产生的电流方向为B到A D．当C棒接触两验电器的金属球时，自由电子由B向A发生定向移动4．（3分）下列电路图中，属于并联电路的是（　　）A．甲、乙 B．甲、丁 C．乙、丙 D．丙、丁5．（3分）关于如图所示的电路，下列说法中正确的是（　　）A．S闭合后，L1、L2 并联且都能发光 B．S闭合后，两灯都不亮且都会被烧坏 C．要使 L1、L2 串联，可去掉导线b D．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路6．（3分）如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。则（　　）A．橙子是用电器 B．电压表能提供电压 C．水果电池的电压为3V D．铜片是水果电池的正极7．（3分）如图所示，小明将铜片和锌片分别插入土豆，制成“土豆电池”。闭合开关，发光二极管发光。以下说法正确的是（　　）A．铜片是“土豆电池”的正极 B．“土豆电池”外部电流从锌片流出，铜片流入 C．对调发光二极管“正、负”极上的导线，闭合开关，发光二极管依然发光 D．对调发光二极管“正、负”极上的导线，闭合开关，电路是通路8．（3分）水的比热容较大这一特点在日常生活中有广泛的应用。下列事例中不属于应用这一特点的是（　　）A．炎热的夏天为降低室温向地面洒一点水 B．冬天让热水流过散热器取暖 C．汽车的发动机用循环流动的水来冷却 D．在城市建设中，建造人工湖来减少热岛效应二、填空题（共5小题，每小题3分，满分14分）9．（3分）如图所示，要使电流表能测L1中的电流，需闭合开关　   　；要使L1、L2并联，需闭合开关　   　；当S1、S2、S3同时闭合时，电流表　   　（会/不会）被烧坏。10．（3分）如图为汽油机的 　   　冲程，为提高汽油机效率应 　   　（填“换热值更大燃料”或“使燃料充分燃烧”），若飞轮转速为1200r/min，则汽油机每秒能完成 　   　个工作循环。11．（2分）南极洲的冰川 　   　（选填“具有”或“不具有”）内能，将铁丝快速地弯折几次后，弯折处发烫，这是通过 　   　方式来改变物体内能的。12．（3分）如图所示为电阻A和B的I﹣U图象，若将A、B串联接入某电源两端，则闭合开关后，通过它们的电流之比I1：I2＝　   　，它们两端的电压之比U1：U2＝　   　，若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是 　   　。13．（3分）如图甲所示，电阻箱的示数是 　   　Ω；图乙为广泛使用的旋转式变阻器的结构图，它通过改变接入电路的 　   　（长度/粗细/材料）改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋钮触片。若将它放入电路，顺时针旋转旋钮能使灯泡的光变亮，则应将 　   　接线柱（选填“A、B”、“B、C”或“A、C”）接入电路。三、作图题（每小题3分，共6分）14．（3分）在图所示电路的〇里填上适当的电表符号，使两灯串联。15．（3分）按如图所示实物图在方框内画出电路图。四、实验题（5+7＝12分）16．（5分）小明同学用如图甲所示的装置对冰进行加热，根据实验记录绘制了温度随时间变化的图像如丙所示。（1）为了达到较好的效果，应该选用 　   　（填“碎冰块”或“大冰块”）进行实验；（2）图乙中温度计的读数为 　   　℃；（3）由图丙可知冰正在熔化时温度 　   　，此过程需要 　   　（填“吸收”或“放出”）热量；当到达C点后继续加热，物质温度随时间变化的图线可能是 　   　（填“①”、“②”或“③”）。17．（7分）现有下列器材：学生电源（恒为6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各1个）、开关、滑动变阻器和导线若干，利用这些器材探究“电流与电阻的关系”。（1）连接电路时，开关应该 　   　（选填“断开”或“闭合”）；滑动变阻器滑片P应该位于 　   　端（选填“左”或“右”）；目的是为了 　   　，本次实验滑动变阻器的主要作用是 　   　。（2）实验中依次接入三个定值电阻，正确操作后，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：　   　。实验中，小明用5Ω的电阻做完实验后，接着把R换成10Ω的电阻接入电路，闭合开关，向 　   　（选填“左”或“右”）移动滑动变阻器的滑片，使电压表示数为 　   　时，才能读电流表的示数。五、计算题（7+7＝14分）18．（7分）为了减少环境污染，部分农村地区改用液化气烧菜做饭。某钢瓶内装有10kg液化气，已知液化气的热值为4.2×107J/kg，水的比热容为4.2×103J/（kg•℃），则：（1）这瓶液化气完全燃烧放出的热量是多少？（2）若（1）中放出的热量只有40%被饭菜吸收，则饭菜吸收的热量是多少？（3）若（1）中放出的热量的40%被初温为20℃的水吸收，则在标准大气压下可将多少千克的水烧开？19．（7分）如图所示电路，电源电压恒为9V，R1＝20Ω，R2＝30Ω，电压表量程0﹣15V，电流表量程0﹣0.6A。只闭合S1，电压表示数6V。求：（1）R1两端的电压；（2）电阻R3的阻值；（3）再闭合S2、S3，电流表的示数。
2022-2023学年湖北省黄冈市浠水县兰溪镇六神中学九年级（上）期中物理试卷参考答案与试题解析一、单选题（每题3分，共24分）1．【解答】解：新冠病毒属于微生物，它是由分子组成，因此新冠病毒的尺度是最大的；物质由分子构成，分子由原子构成，原子由原子核和和核外电子构成，原子核由质子和中子构成。所以按照空间尺度由大到小排列正确的排列是：新冠病毒、分子、原子、原子核、质子、电子。故只有A说法正确。故选：A。2．【解答】解：A、内燃机的四个冲程中，只有做功冲程对外做功，其它三个冲程都是依靠惯性完成的，因此吸气、压缩、排气冲程是靠飞轮的惯性完成的，故A正确；B、内燃机将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程，在做功冲程的开始火花塞点燃燃料将化学能通过燃烧转化为内能，故B正确；C、图中所示两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，气体的内能增加，温度升高，故C正确；D、四冲程汽油机的飞轮转速为3000r/min，则该飞轮1s转50圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s飞轮转50圈，共有25个工作循环，做功25次，故D错误。故选：D。3．【解答】解：A．验电器是利用同种电荷相互排斥的原理，故A错误；B．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，故B错误；CD．毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电，用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故C正确，D错误。故选：C。4．【解答】解：图甲、乙中，电流依次流过两只灯泡，只有一条流通路径，为串联电路；图丙、丁中，两只灯泡并列连接，工作时互不影响，为并联电路，故ABC错误，D正确。故选：D。5．【解答】解：AB、开关S闭合后，电流从电池正极出发不经用电器直接回负极，造成电源短路，烧坏电源，两灯都不亮，故AB错误；C、去掉导线b，电流从电池正极出发经灯泡L2、L1开关回负极，即灯泡L1、L2 串联，故C正确；D、若将导线m从接线柱B改接到接线柱A上，S闭合后，电流从电池正极出发分两支，一支经灯泡L2，另一支经灯泡L1，然后共同汇合回负极，L1、L2并联，不会发生短路，故D错误。故选：C。6．【解答】解：A、橙子是提供电压的装置，是电源，故A错误；B、电源是提供电压的装置，电压表是测量电压的仪表，故B错误；C、如图，选择接在0～3V的量程，分度值是0.1V，读数为0.6V，故C错误D、电池正极是接在电压表正接线柱上的，铜片接在正接线柱上，所以铜片是正极，故D正确。故选：D。7．【解答】解：A.铜片是“土豆电池”的正极，故A正确；B.“土豆电池”外部电流从铜片流出，经二极管流入锌片，故B错误；CD.二极管具有单向导电性，对调发光二极管“正、负”极上的导线，电路是断路，二极管不发光，故CD错误。故选：A。8．【解答】解：A、炎热的夏天为降低室温向地面洒水，是利用水蒸发吸热来降温，不是利用水的比热容较大的特性，故A符合题意；B、北方冬季暖气中一般用水做循环液，是因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，故B不符合题意；C、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故C不符合题意；D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以在城市建设中，建造人工湖来减少热岛效应，是利用了水的比热容较大的特性，故D不符合题意。故选：A。二、填空题（共5小题，每小题3分，满分14分）9．【解答】解：（1）要使电流表能测L1中的电流，电流表和灯泡L1串联，则闭合开关S2，电流表和两灯泡串联；（2）要使L1、L2并联，电流需要分别流入两灯泡，则闭合开关S1、S3；（3）当S1、S2、S3同时闭合时，电流表和两灯泡被短路，会造成电源短路，此时电流表不会烧坏。故答案为：S2；S1、S3；不会。10．【解答】解：（1）根据图示可知，两个气门都关闭，活塞向上运动，气缸容积减小，因此是压缩冲程；（2）热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，与燃烧燃料的多少、燃料的热值或比热容等因素无关；使燃料燃烧更充分，可以有效提高燃料的利用率，可以提高热机效率；（3）飞轮的转速为1200r/min＝20r/s，即每秒钟转20圈，因为飞轮转2r，完成1各工作循环，故飞轮转20r，完成10个工作循环。故答案为：压缩；使燃料充分燃烧；10。11．【解答】解：一切物体都具有内能，南极洲的冰川具有内能；不断弯折铁丝，铁丝的温度升高，机械能转化为内能，是通过做功来改变物体内能的。故答案为：具有；做功。12．【解答】解：（1）串联电路中电流处处相等，将A和B串联后接入某电源两端时，闭合开关后，通过它们的电流之比I1：I2＝1：1；若通过的电流I＝0.2A时，由图象可知，它们两端的电压UA＝1V，UB＝2V，则UA：UB＝1V：2V＝1：2；（2）由图象可知，若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，根据并联电路的特点，从图中可知此时电源电压为2V，通过A、B的电流分别为0.4A和0.2A。故答案为：1：1；1：2；2V。13．【解答】解：（1）由图甲知，电阻箱的示数为：R＝0×1000Ω+3×100Ω+2×10Ω+7×1Ω＝327Ω；（2）当导体的材料和粗细相同时，电阻的阻值和电阻的长度有关，故旋转式变阻器是通过改变长度改变电阻的；顺时针旋转旋片时，灯泡变亮，说明通过灯泡的电流变大，电源电压不变时，根据欧姆定律可知，电路中电阻变小，即变阻器接入电路的电阻变小，则由图可知应将A、B接线柱接入电路与灯泡串联。故答案为：327；长度；A、B。三、作图题（每小题3分，共6分）14．【解答】解：要使两只灯泡串联，则电流的路径只有一条，电流从电源的正极出来，经过S后，先后经过灯泡L1、L2后，回到电源的负极，左面的电表与灯泡并联，为电压表，中间的电表为电流，右面的电表与灯泡并联为电压表，如图所示：15．【解答】解：根据实物图可知，从正极出发分成两条支路，一支路经开关S1、灯泡L；另一支路经电阻R，然后两路汇合后，经过开关S2回到电源负极；电路图如下图所示：四、实验题（5+7＝12分）16．【解答】解：（1）为了使冰受热均匀，实验过程中宜选用碎冰块；（2）图乙中温度计10℃又分成10个小刻度，故分度值为1℃，温度计的示数在零刻度以下，所以读数为﹣4℃；（3）冰是晶体，所以在熔化过程中要持续吸热，温度保持不变；到达C点冰已经熔化完成，全部变为液态的水，继续加热，温度逐渐升高，根据Q＝cmΔt可知，吸收相同的热量，比热容大的温度变化小，冰的比热容要小于水的比热容，所以吸收相同热量，水温度变化较小，故温度随时间变化的图线是③。故答案为：（1）碎冰块；（2）﹣4：（3）不变；吸收；③。17．【解答】解：（1）连接电路时，为保护电路，开关应该断开，闭合开关前，滑动变阻器滑片P应位于阻值最大处，即最左端；研究电流与电阻的关系时，需移动滑动变阻器来控制定值电阻的电压相同，所以滑动变阻器的作用是控制电阻两端的电压不变；（2）由图乙知电流与电阻的乘积不变，即电压不变，故得出的结论是：电压一定时，导体中的电流与导体的电阻成反比；研究电流与电阻的关系时，需控制定值电阻的电压相同，由乙图可知，电阻两端的电压始终保持U＝IR＝0.1A×20Ω＝﹣﹣﹣﹣﹣0.4A×5Ω＝2V，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；要保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由串联分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。故答案为：（1）断开；左；保护电路；控制电阻两端的电压不变；（2）电压一定时，导体中的电流与导体的电阻成反比；左；2V。五、计算题（7+7＝14分）18．【解答】解：（1）这瓶液化气全部完全燃烧放出的热量：Q放＝m气q＝10kg×4.2×107J/kg＝4.2×108J；（2）吸收的热量为：Q吸＝Q放×η＝4.2×108J×40%＝1.68×108 J；（3）在标准大气压下水的沸点为100℃，则由Q吸＝cmΔt可得烧开水的质量：m＝＝＝500kg。答：（1）这瓶液化气完全燃烧放出的热量是4.2×108J；（2）若这瓶液化气全部完全燃烧放出的热量只有40%被吸收，则吸收的热量为1.68×108 J；（2）利用这些热量给20℃的水加热，在标准大气压下可将500kg的水烧开。19．【解答】解：（1）由图可知，只闭合S1，R1和R3串联，电流表测电路中的电流，电压表测R3两端的电压；已知电压表示数为6V，即R3两端的电压为U3＝6V，已知电源电压U＝9V，由串联电路的电压特点可知R1两端的电压为：U1＝U﹣U3＝9V﹣6V＝3V；（2）此时电路中的电流为：I＝I1＝＝＝0.15A，由I＝可知R3的阻值为：R3＝＝＝40Ω；（3）再闭合S2、S3，R1被短路，R2和R3并联，电流表测干路的电流，电压表测电源电压；由欧姆定律可知通过R2的电流：I2＝＝＝0.3A，通过R3的电流为：I3＝＝＝0.225A，由并联电路的电流特点可知干路的电流为：I′＝I2+I3＝0.3A+0.225A＝0.525A，则电流表的示数为0.525A。答：（1）R1两端的电压为3V；（2）电阻R3的阻值为40Ω；（3）再闭合S2、S3，电流表的示数为0.525A。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/29 12:18:18；用户：hsm；邮箱：19919918114；学号：39198545
