河南省驻马店市泌阳县2022-2023学年九年级上学期期中物理试题

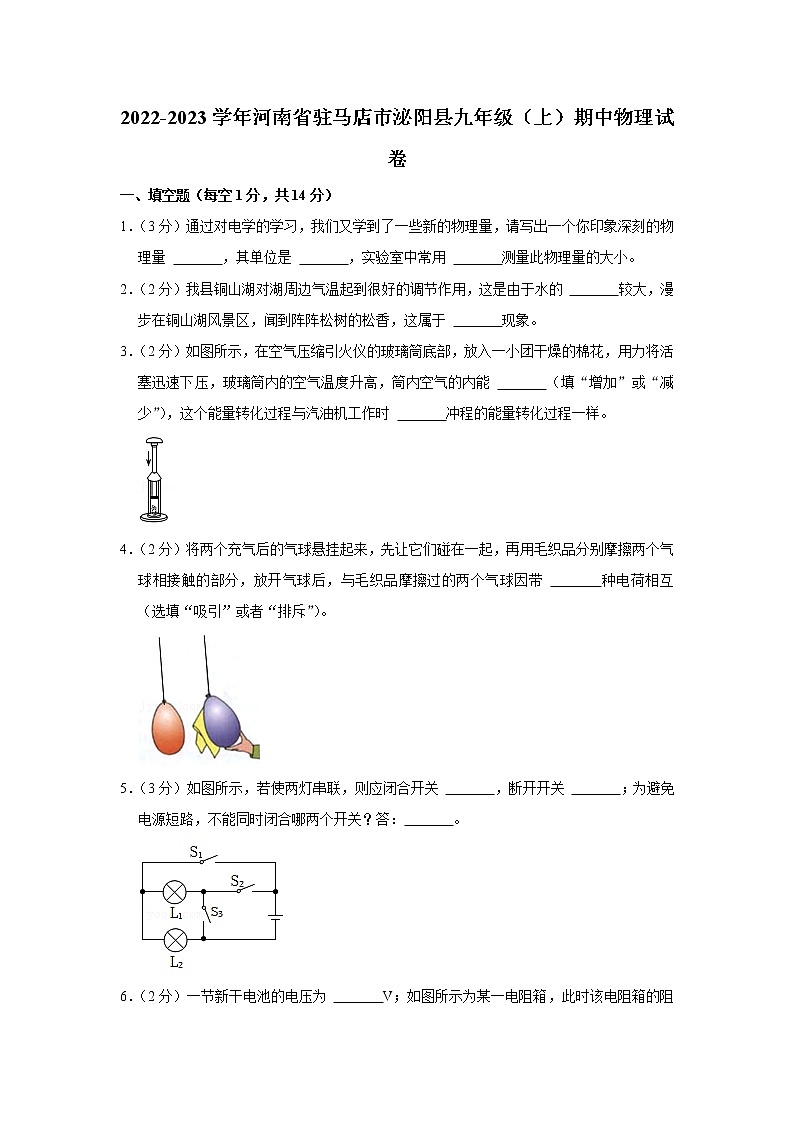

2022-2023学年河南省驻马店市泌阳县九年级（上）期中物理试卷

一、填空题（每空1分，共14分）

1．（3分）通过对电学的学习，我们又学到了一些新的物理量，请写出一个你印象深刻的物理量 　   　，其单位是 　   　，实验室中常用 　   　测量此物理量的大小。

2．（2分）我县铜山湖对湖周边气温起到很好的调节作用，这是由于水的 　   　较大，漫步在铜山湖风景区，闻到阵阵松树的松香，这属于 　   　现象。

3．（2分）如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，筒内空气的内能 　   　（填“增加”或“减少”），这个能量转化过程与汽油机工作时 　   　冲程的能量转化过程一样。

4．（2分）将两个充气后的气球悬挂起来，先让它们碰在一起，再用毛织品分别摩擦两个气球相接触的部分，放开气球后，与毛织品摩擦过的两个气球因带 　   　种电荷相互 　   　（选填“吸引”或者“排斥”）。

5．（3分）如图所示，若使两灯串联，则应闭合开关 　   　，断开开关 　   　；为避免电源短路，不能同时闭合哪两个开关？答：　   　。

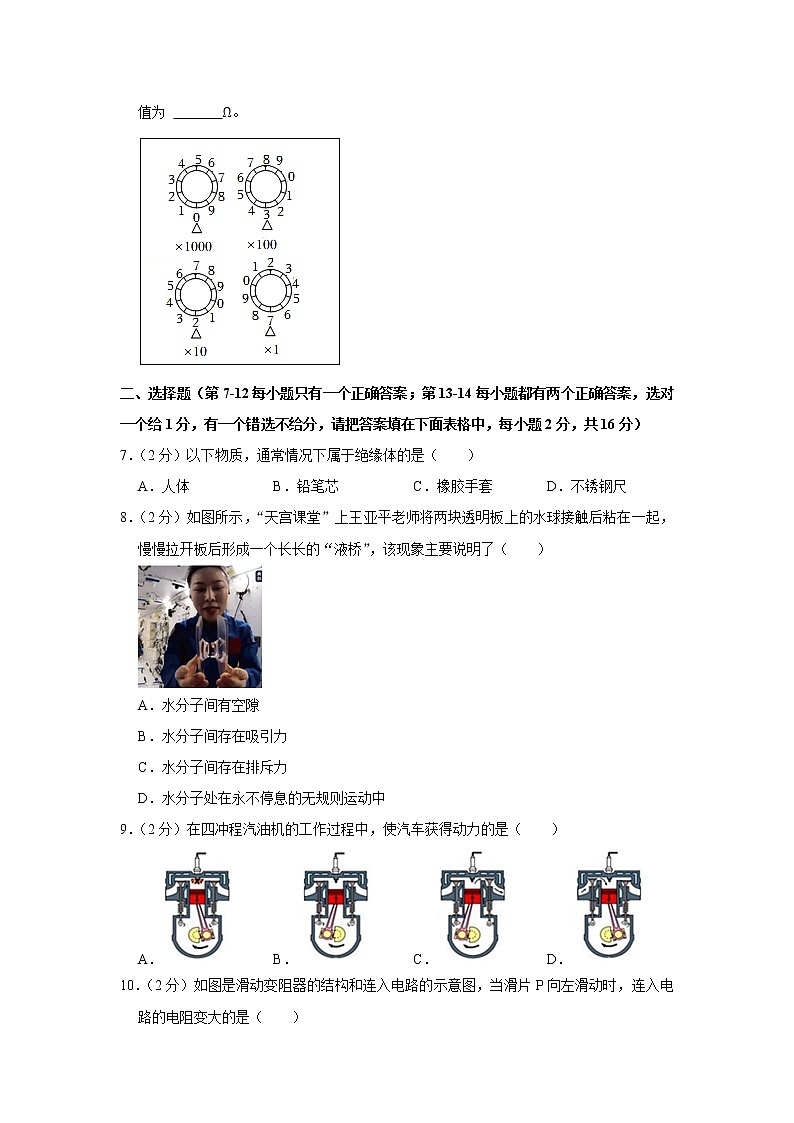

6．（2分）一节新干电池的电压为 　   　V；如图所示为某一电阻箱，此时该电阻箱的阻值为 　   　Ω。

二、选择题（第7-12每小题只有一个正确答案；第13-14每小题都有两个正确答案，选对一个给1分，有一个错选不给分，请把答案填在下面表格中，每小题2分，共16分）

7．（2分）以下物质，通常情况下属于绝缘体的是（　　）

A．人体 B．铅笔芯 C．橡胶手套 D．不锈钢尺

8．（2分）如图所示，“天宫课堂”上王亚平老师将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”，该现象主要说明了（　　）

A．水分子间有空隙

B．水分子间存在吸引力

C．水分子间存在排斥力

D．水分子处在永不停息的无规则运动中

9．（2分）在四冲程汽油机的工作过程中，使汽车获得动力的是（　　）

A． B． C． D．

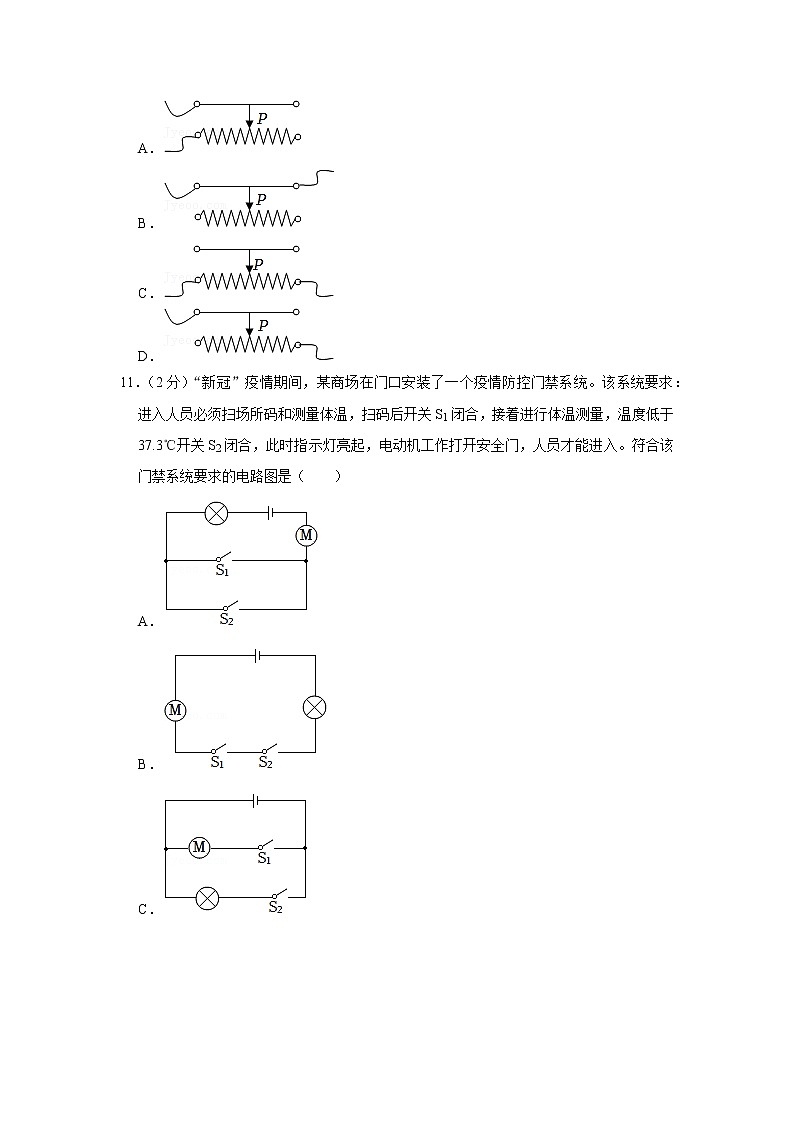

10．（2分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（　　）

A．

B．

C．

D．

11．（2分）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关S1闭合，接着进行体温测量，温度低于37.3℃开关S2闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（　　）

A．

B．

C．

D．

12．（2分）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝Lc＝Ld，横截面积关系为Sa＝Sb＝Sc＝Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系

B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系

C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系

D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系

（多选）13．（2分）关于温度、热量和内能，下列说法正确的是（　　）

A．0℃的冰水混合物内能为0

B．温度高的物体含有的热量多

C．物体吸收了热量温度可能会增加

D．热量可以从内能少的物体传递给内能多的物体

（多选）14．（2分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，则此时下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流

B．电流表A2只测量灯L1的电流

C．电流表A1的示数比A2的大

D．电流表A2的示数比A1的大

三、作图题（每小题2分，共4分）

15．（2分）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表测量L1两端的电压，导线不交叉。

16．（2分）请根据实物图，在图2虚线框内画出对应的电路图。

四、实验与探究（第17题5分，第18题6分，第19题8分，共19分）

17．（5分）图甲是“比较不同物质的吸热能力”的实验装置。

（1）两支试管里水和煤油的质量 　   　（选填“相同”或“不同”）；这里用到了研究方法是 　   　。

（2）相同时间内，水吸收的热量 　   　（选填“大于”、“等于”或“小于”）煤油吸收的热量；

（3）由图乙可知，　   　的吸热能力更强。实验完成后，酒精灯中剩余酒精的热值 　   　（选填“变大”“变小”或“不变”）。

18．（6分）三个探究小组的同学通过实验探究“串联电路的电流规律”，所接电路图如图所示。

（1）在连接电路时，开关应该 　   　。

（2）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大，则下列说法正确的是 　   　。

A.灯L2中的电流较大，所以L2更亮

B.电流从电源正极出来先通过灯L2，所以L2更亮

C.两灯中的电流相等，亮度不同是由于两灯规格不同所致

（3）第三小组同学闭合开关S后，发现灯L1发光，L2不发光。对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想可能的有 　   　（填序号）。

（4）如表是某同学实验中的一组数据：

上述表格所记录的数据中，明显错误的数值是 　   　，造成错误的原因是 　   　。

（5）改正错误后，同学们认为通过上述表格得出结论：“串联电路的电流处处相等。”请你做简单的评价：　   　。

19．（8分）在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω 1A）、电压表和电流表做了如下实验：

（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）

（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于 　   　端（选填“A”或者“B”）；

（3）实验时小明设计了表格，通过表格可以看出，他的实验目的是探究通过导体的电流与 　   　的关系；

（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；

①如图丙是第2次实验时电流表的示数，示数为 　   　A；

②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为 　   　Ω；

（5）小明根据实验数据描绘出了如图丁所示的图像，可以得出结论：　   　；这样处理图像的好处是 　   　。

五、综合应用（第20题8分，第21题9分，共17分）

20．（8分）如图所示，电源电压保持不变。已知电阻R1＝20Ω，R2＝30Ω。当开关S1闭合时，电流表A的示数为I1＝0.3A。求：

（1）电源电压；

（2）开关S1、S2同时闭合时，通过R2的电流是多少？

21．（9分）某同学家新安装了一台容积为500L的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的15℃升高到40℃．则：

（1）在这4h内水吸收的热量是多少？

（2）若这些热量由效率为20%的火炉燃烧煤炭来提供，则需要燃烧多少千克煤炭？[c水＝4.2×103J/（kg•℃），q煤炭＝3.0×107J/kg]

2022-2023学年河南省驻马店市泌阳县九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（每空1分，共14分）

1．【解答】解：选择的物理量是电流，其单位是安培，实验室中常用电流表测量此物理量的大小。

故答案为：电流；安培；电流表。

2．【解答】解：因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，故能有效调节周围环境的气温；

闻到阵阵松树的松香，这属于扩散现象，说明一切物质的分子都在不停地做无规则的运动。

故答案为：比热容；扩散。

3．【解答】解：在空气压缩引火仪玻璃筒的底部放一小团硝化棉，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使筒内空气的内能增加；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程的能量转化相同。

故答案为：增加；压缩。

4．【解答】解：与毛织品摩擦过的两个气球因带同种电荷相互排斥。

故答案为：同；排斥。

5．【解答】解：由图示可知，若使两灯串联，则应将两灯泡依次顺次连接，所以应闭合开关S2，断开S1、S3；

当开关S2、S3闭合时，电源的两极直接用导线连接起来了，造成电源短路，会损坏电源，故不能同时闭合开关S2、S3。

故答案为：S2；S1、S3；S2、S3。

6．【解答】解：一节新干电池的电压是1.5V。

电阻箱的示数：R＝0×1000Ω+3×100Ω+2×10Ω+7×1Ω＝327Ω。

故答案为：1.5；327。

二、选择题（第7-12每小题只有一个正确答案；第13-14每小题都有两个正确答案，选对一个给1分，有一个错选不给分，请把答案填在下面表格中，每小题2分，共16分）

7．【解答】解：容易导电的物体为导体，通常情况下人体、铅笔芯、不锈钢尺是导体，

不容易导电的物体为绝缘体，通常情况下橡皮手套是绝缘体。

故选：C。

8．【解答】解：在“天宫课堂”上，将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”，都说明了分子间存在相互作用的引力，故B正确，ACD错误。

故选：B。

9．【解答】解：在做功冲程中，是燃料燃烧后的内能转化为机械能，使汽车获得动力的冲程是做功冲程，由图分析可得：

A、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；故A符合题意；

B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；故B不符合题意；

C、排气门开启，气体流出汽缸，是排气冲程；故C不符合题意；

D、进气门开启，气体流入汽缸，是吸气冲程；故D不符合题意；

故选：A。

10．【解答】解：A、滑片向左移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故A错误；

B、同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故B错误；

C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故C错误；

D、滑片向左移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D正确。

故选：D。

11．【解答】解：进入人员必须扫场所码和测量体温且体温正常的情况下，电动机方可工作开启安全门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机和指示灯串联，故B正确。

故选：B。

12．【解答】解：A、选用a和b进行实验，a和b长度相同，横截面积相同，而材料不同，所以可以探究导体电阻跟导体材料的关系，故A正确；

B、选用c和d进行实验，c和d长度相同，材料相同，而横截面积不同，所以可以探究导体电阻跟导体横截面积的关系，故B错误；

C、选用a和c进行实验，a和c材料相同，横截面积相同，而长度不同，所以可以探究导体电阻跟长度的关系，故C错误；

D、选用b和d进行实验，b和d长度不同，横截面积不同，材料不同，有三个变量，所以不可以探究导体电阻跟导体材料的关系，故D错误。

故选：A。

13．【解答】解：A、任何物体在任何情况下都有内能，0℃的冰水混合物内能不为零，故A错误；

B、热量是过程量，描述它的术语只能用“吸收”和“放出”，不能用“含有”，故B错误；

C、物体吸收热量，温度不一定升高，例如：晶体熔化过程中，吸收热量，温度不变，物体吸收热量，温度会升高，例如：非晶体熔化过程中，吸收热量，温度升高，故C正确；

D、发生热传递是因为物体间存在温度差，内能大小与物体的温度、质量、种类、结构、状态有关，内能少的物体可能温度高，所以内能少的物体的温度可能比内能多的物体的温度高，所以内能少的物体可以把热量传递给内能多的物体；故D正确。

故选：CD。

14．【解答】解：由图可知，L1、L2并列连接，为并联；开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1；电流表A1在干路上，测量干路中的电流，电流表A2与L1在一条支路，测量通过L1的电流。

A、电流表A1在干路上，测量干路中的电流，故A错误；

B、电流表A2测量通过L1的电流，电流表A1测量干路中的电流，A1的示数大于A2的示数，故B正确；

CD、由并联电路电流的规律可知电流表A1的示数比A2的大，故C正确，D错误。

故选：BC。

三、作图题（每小题2分，共4分）

15．【解答】解：为使两灯串联，应将L1的左侧和L2右侧接线柱相连；

电压表应与L1并联，图中电源由两节干电池组成，即电源电压为3V，由串联电路的电压规律知，两灯电压都小于3V，电压表应使用小量程，将电压表“3”接线柱与L1右侧接线柱相连即可。如图所示：

。

16．【解答】解：由实物图知，两灯并联，开关S1、电流表在干路上，开关S2在L1的支路上，电路图如图所示：

四、实验与探究（第17题5分，第18题6分，第19题8分，共19分）

17．【解答】解：（1）要比较水和煤油的吸热能力，根据控制变量法可知，应在两烧杯中分别装入初温相同且质量相等的煤油和水；

（2）实验中，是通过比较加热时间来间接反映煤油和水吸收的热量，所以相同时间内，水吸收的热量等于煤油吸收的热量；

（3）用相同的酒精灯给质量相等的煤油、水加热时，相同时间内，两种物质吸收的热量相同，由图象可知，煤油比水的温度升高得快，由此可知煤油的吸热能力小于水的吸热能力；

热值是燃料的一种特性，不随质量的改变而改变，故酒精灯中剩余的酒精热值不变。

故答案为：（1）相同；控制变量法；（2）等于；（3）水；不变。

18．【解答】解：（1）在连接电路时，为保护电路，开关应该断开；

（2）A．根据串联电路各处的电流都相等，通过两灯电流相等，故A错误；

B．根据P＝I2R，灯的亮度取决于灯的实际功率，与电流方向无关，故B错误；

C．因通过两灯的电流相等，根据P＝I2R可知：L2更亮的原因是灯L2的电阻大，即灯的规格不同，故C正确；

故选C；

（3）①灯L2灯丝断了，则电路断路，灯泡L1不发光，故不符合题意；

②灯L2的灯座短路，L2不发光，但电路为通路，故灯L1发光，故符合题意；

③根据串联电路电流的规律，L2中电流和L1中电流相等，故不符合题意；

故选②；

（4）串联电路各处的电流都相等，故明显错误的数值是1.5，造成错误的原因是：电流表选用小量程却按大量程读数了；

（5）原实验只测量了一组数据，实验次数太少，结论有偶然性，为得出普遍性的规律要换用不同的灯泡多次测量。

故答案为：（1）断开；（2）C；（3）②；（4）1.5；电流表选用小量程却按大量程读数了；（5）实验次数太少，结论有偶然性，为得出普遍性的规律要换用不同的灯泡多次测量。

19．【解答】解：（1）原电路图中，定值电阻和电压表没有接入电路中，在“探究通过导体的电流与电压和电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：

；

（2）为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即A端；

（3）由表中数据可知，表中记录的是不同电阻对应的电流值，故他的实验目的是探究通过导体的电流与导体的电阻的关系；

（4）①由图乙可知，电流表选用小量程；如图丙是第2次实验时电流表的示数，电流表分度值0.02A，其示数为0.2A；

②由表中数据可知，第2次所用定值电阻的阻值为10Ω，由欧姆定律可知，定值电阻两端的电压始终保持UV＝IR＝0.2A×10Ω＝2V，

根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，电压表示数为滑动变阻器分得的电压的＝2倍，根据分压原理，当滑动变阻器连入电路中的电阻最大为10Ω时，定值电阻的阻值为：R＝2×10Ω＝20Ω，因此定值电阻的阻值不能超过20Ω，故30Ω的定值电阻无法满足实验条件；

（5）由图丁可知，I﹣的图像为过原点的一条直线，因此电流与电阻的倒数成正比，故可得结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比；

I﹣R的图像是曲线，I﹣图像是一条过原点的射线，由此可知I﹣图像的好处是：更直观看出电流I与电阻R之间的数量关系。

故答案为：（1）见解答图；（2）A；（3）导体电阻；（4）①0.2；②30；（5）在导体两端的电压一定时，通过导体的电流与导体的电阻成反比；更直观看出电流I与电阻R之间的数量关系。

五、综合应用（第20题8分，第21题9分，共17分）

20．【解答】解：（1）当开关S1闭合时，只有R1连入电路，电流表测量通过R1的电流，

根据I＝可得，电源电压：

U＝I1R1＝0.3A×20Ω＝6V；

（2）开关S1、S2同时闭合时，R1、R2并联，

根据并联电路各支路两端的电压相等和欧姆定律可得：

通过R2的电流：I2＝＝＝0.2A。

答：（1）电源电压为6V；

（2）开关S1、S2同时闭合时，通过R2的电流是0.2A。

21．【解答】解：（1）水的体积V＝500L＝0.5m3，

由ρ＝可得水的质量

m＝ρV＝1.0×103kg/m3×0.5m3＝500kg；

则水吸收的热量：

Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×500kg×（40℃﹣15℃）＝5.25×107J。

（2）由η＝×100%可得，煤炭燃烧放出的热量为：

Q放＝＝＝2.625×108J，

由Q放＝mq得，需要煤炭的质量为：η

m煤炭＝＝＝8.75kg。

答：（1）在这4h内水吸收的热量是5.25×107J；

（2）需要燃烧8.75kg的煤炭。
