安徽省滁州市东坡中学2022-2023学年九年级上学期期中物理试题

2022-2023学年安徽省滁州市东坡中学九年级（上）期中物理试卷

一、填空题（每空2分，共20分）

1．（2分）秋高气爽，走在美丽的校园里，沁人心脾的桂花香便扑鼻而来，这是属于 　   　现象。

2．（2分）水稻是喜温植物，春季育秧时，农民通常在傍晚向秧田灌水，当气温降低时，水能放出较多的热量。假设某秧田有水3000kg，使秧田中的水温降低2℃，则水放出的热量为 　   　。[c水＝4.2×103J/（kg•℃）]

3．（2分）天然气的热值为4.2×107J/m3，其物理意义是 　   　。

4．（2分）不同物质的原子核束缚电子的本领不同，互相摩擦时，原子核束缚电子能力较强的会因 　   　（选填“失去”或者“得到”）电子而带负电。

5．（2分）有甲、乙、丙三个轻质泡沫小球，甲球带负电，乙球和甲球靠近相互排斥，丙球和乙球靠近相互吸引，则丙球的带电情况是 　   　。

6．（2分）下面两种实物电路中，电灯L1、L2采用串联的是　   　图；采用并联的是　   　。

7．（2分）灯L1和灯L2同时发光同时熄灭，则两盏灯的连接方式 　   　（填“一定是”、“可能是”或者“不可能是”）并联。

8．（2分）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则可能原因是 　   　。

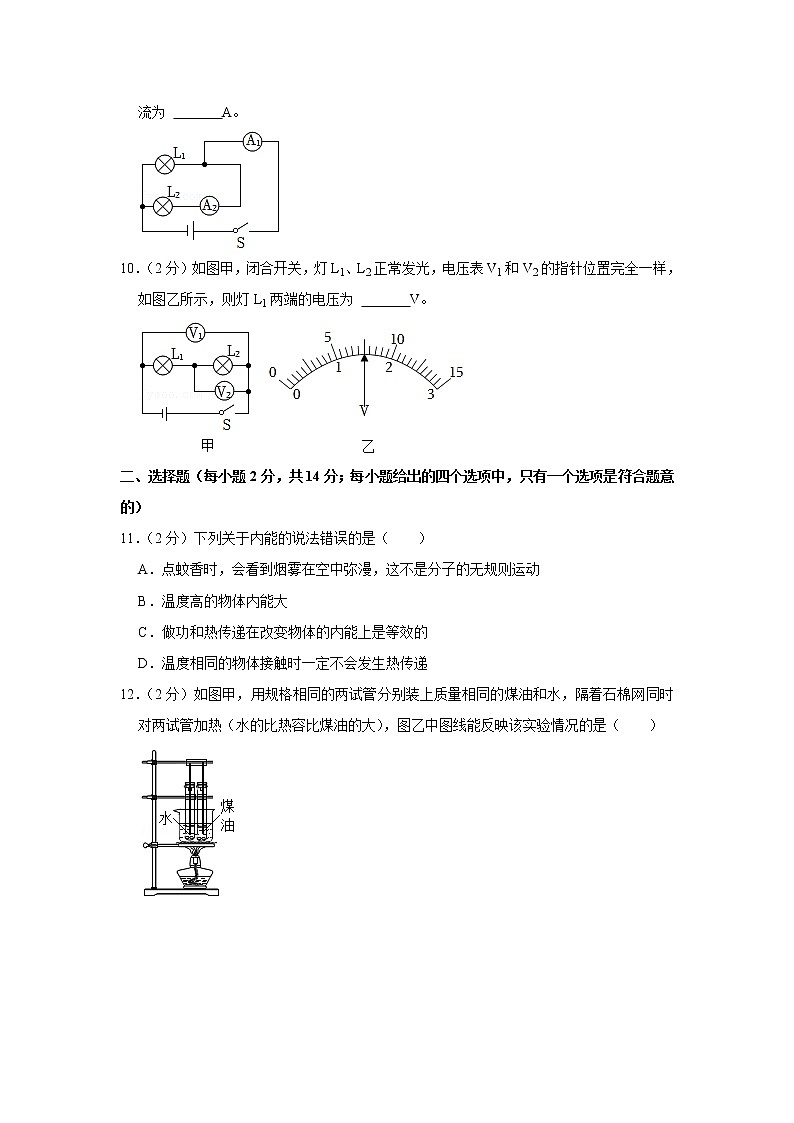

9．（2分）如图所示，电流表A1的示数为1.5A，电流表A2的示数为1.0A，则通过L1的电流为 　   　A。

10．（2分）如图甲，闭合开关，灯L1、L2正常发光，电压表V1和V2的指针位置完全一样，如图乙所示，则灯L1两端的电压为 　   　V。

二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）

11．（2分）下列关于内能的说法错误的是（　　）

A．点蚊香时，会看到烟雾在空中弥漫，这不是分子的无规则运动

B．温度高的物体内能大

C．做功和热传递在改变物体的内能上是等效的

D．温度相同的物体接触时一定不会发生热传递

12．（2分）如图甲，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热（水的比热容比煤油的大），图乙中图线能反映该实验情况的是（　　）

A． B．

C． D．

13．（2分）取两个相同的验电器A和B，使A带电，B不带电，用带绝缘柄的金属棒把A和B连接起来，如图所示，可观察到A金属箔的张角变小，B金属箔的张角变大，则（　　）

A．若A带正电荷，则这些正电荷就通过金属杆全部转移到B上

B．若A带负电荷，则这些负电荷就通过金属杆全部转移到B上

C．若A带正电荷，则B就有一部分电子转移到A上

D．若A带负电荷，则B就有一部分正电荷转移到A上

14．（2分）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（　　）

A． B．

C． D．

15．（2分）如图所示为滑动变阻器的结构，若滑片向右移动，连入电路的滑动变阻器阻值变大，则滑动变阻器接入电路的接线柱为（　　）

A．AB B．CD C．AD D．BC

16．（2分）用如图所示电路（图中的两段镍铬合金丝粗细相同），探究“影响电阻大小的因素”实验时，以下说法正确的是（　　）

A．该电路探究电阻与导体长度的关系

B．该电路探究电阻与导体材料的关系

C．该实验只运用了转换法

D．该电路不能用小灯泡代替电流表

17．（2分）如图，闭合开关，要使两盏灯都发光，则甲、乙依次为（　　）

A．电压表电压表 B．电流表电压表

C．电压表电流表 D．电流表电流表

三、作图与实验题（第18小题6分，第19小题6分，第20小题4分，共16分）

18．（3分）请根据图中所示的实物图，在方框内画出对应的电路图。

19．（3分）用笔画线代替导线，按照如图的电路图把实物图连接起来。

20．（6分）某同学设计了如图电路，探究“串联电路的电压”。

（1）在连接电路时，开关应处于 　   　（选填“闭合”或者“断开”）状态；

（2）根据电路图连接好电路，闭合开关，发现电压表的指针反偏，原因是 　   　；

（3）故障排除后，选择不同规格的灯泡，进行了多次实验，并记录实验数据如表，得出的结论是 　   　。

21．（4分）小红设计如图电路探究“并联电路电流关系”（电流表图中未画出）。

（1）小红根据电路图连接好电路，闭合开关前，小红发现电流表指针反偏，原因是 　   　；

（2）故障排除后，小红按照电路图，做了三次实验记录数据如表。小红由数据得出的结论不具有普遍性，她将如何改进实验？

四、计算与推导题（第21小题6分，第22小题5分，第23小题9分，共20分；解答要有必要的公式和过程）

22．（6分）天然气是一种清洁能源，小明用家里的天然气灶将水壶中体积为1L初温为20℃的水烧开（假设当地气压为一个标准大气压），若此过程的热效率为40%，[水的密度为1×103kg/m3，水的比热容为4.2×103J/（kg•℃），天然气的热值为4.2×107J/m3]。求：

（1）水吸收的热量；

（2）此过程消耗的天然气体积。

23．（5分）如图所示，定值电阻R和滑动变阻器R'连接在电路中，当滑片移到最左端时，电压表的示数为4.5V；当滑片移到最右端时，电压表的示数为2.4V，求：

（1）电源电压；

（2）滑片移到最右端时，滑动变阻器R'两端的电压。

24．（9分）如图所示电路，电源电压为9V，（已知并联的两条支路电流互不影响）求：

（1）只闭合开关S1，电流表的示数为0.2A，则通过R3的电流为多少？

（2）闭合开关S1、S2、S，若电流表的示数为0.6A，则通过R2的电流为多少？

（3）只闭合开关S2，若电压表的示数为3.6V，则R1两端的电压为多少？

2022-2023学年安徽省滁州市东坡中学九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（每空2分，共20分）

1．【解答】解：沁人心脾的桂花香便扑鼻而来，是花香分子运动到空气中，这是扩散现象，说明分子在做不停息的无规则运动。

故答案为：扩散。

2．【解答】解：

水放出的热量：

Q放＝c水mΔt＝4.2×103J/（kg•℃）×3000kg×2℃＝2.52×107J。

故答案为：2.52×107J。

3．【解答】解：天然气的热值为4.2×107J/m3，它表示的物理意义是1m3的天然气完全燃烧时所释放出的热量是4.2×107J。

故答案为：1m3的天然气完全燃烧放出的热量为4.2×107J。

4．【解答】解：互相摩擦时，原子核束缚电子能力较强的会因得到电子而带负电。

故答案为：得到。

5．【解答】解：甲球带负电，乙球和甲球靠近相互排斥，由于同种电荷相互排斥，则乙一定带负电；

丙球和乙球靠近相互吸引，根据异种电荷相互吸引可知，丙球可能带正电；根据带电体有吸引轻小物体的性质可知，丙球也可能不带电。

故答案为：不带电或者带正电。

6．【解答】解：由图可知，第一个电路中电流都有两条流通路径，属于并联电路。

第二个电路中电流只有一条流通路径，属于串联电路；

故答案为：乙；甲。

7．【解答】解：若开关断开，两盏灯同时熄灭，有两种可能，即可能串联，也可能并联，且并联时的开关处于干路上。

答案为：可能是。

8．【解答】解：由电路图知，闭合开关S，两电阻串联，电流表测电路中电流，电压表测R1两端电压。

闭合开关S，电流表指针明显偏转，说明电路为通路，即没有断路；电压表几乎无示数，根据U＝IR可知，与电压表并联部分的电阻为0，所以故障是R1短路。

故答案为：R1短路。

9．【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，

由电流表A1的示数可知，干路电流I＝1.5A，

由电流表A2的示数可知，通过L2的电流I2＝1.0A，

因并联电路中干路电流等于各支路电流之和，

所以，通过L1的电流：

I1＝I﹣I2＝1.5A﹣1.0A＝0.5A。

故答案为：0.5。

10．【解答】解：由电路图知，灯L1和L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；

电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；

电压表V1量程是15V，分度值是0.5V，电压表示数为7.5V，即U＝7.5V；

电压表V2量程是3V，分度值是0.1V，电压表示数是1.5V；即：L2两端的电压U2＝1.5V，

又因为串联电路两端电压等于各部分电压之和，则灯L1两端电压为：U1＝U﹣U2＝7.5V﹣1.5V＝6V。

故答案为：6。

二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）

11．【解答】解：A、点蚊香时，会看到烟雾在空中弥漫，这是烟尘颗粒的运动，不是分子的无规则运动，故A正确；

B、内能的大小与物体的质量、温度、状态等有关，温度高的物体内能不一定大，故B错误；

C、做功和热传递可以改变物体的内能，它们在改变物体的内能上是等效的，故C正确；

D、温度相同的物体间不存在温度差，因此，接触时一定不会发生热传递，故D正确。

故选：B。

12．【解答】解：AB、用规格相同的两试管分别装上质量相同的煤油和水，放在同一石棉网上，同时对两试管加热，相同时间两种液体吸收的热量相同，而AB图中反映了相同时间吸收的热量不同，故AB图象错误；

CD、由于水的比热较大，在质量相同、加热时间相同也就是吸收的热量相同时，水温升高的较小。故C选项正确，D选项错误。

故答案为：C。

13．【解答】解：A、若A带正电荷，则部分负电荷就通过金属杆转移A上，故A错误；

B、若A带负电荷，则部分负电荷就通过金属杆转移到B上，故B错误；

C、若A带正电荷，则B就有一部分电子转移到A上，故C正确；

D、若A带负电荷，则A就有一部分负电荷转移到B上，故D错误。

故选：C。

14．【解答】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项可知A正确。

故选：A。

15．【解答】解：若滑片向右移动，连入电路的滑动变阻器阻值变大，则滑动变阻器的左下接线柱C必须接入电路，然后再从A、B当中任意选择一个即可，即可以接AC或BC。

故选：D。

16．【解答】解：当不同的导体接入电路时，可通过观察电流表示数来比较导体电阻的大小，这是转换法的应用；

由题意可知两导线的粗细、材料均相同，长度不同，根据控制变量法可知可探究电阻大小跟导体的长度的关系故A正确，BC错误；

镍铬合金丝的电阻较大，该电路能用小灯泡代替电流表，通过灯泡的亮度来反映导体电阻的大小，故D错误。

故选：A。

17．【解答】解：由图可知两灯泡要想均能发光，连接方式必须并联；

甲表如果为电压表，则会造成右边灯泡开路，所以甲应是电流表；

乙表不能是电流表，否则会使右边灯泡短路，所以乙应是电压表；

因此甲处为电流表，乙处为电压表。

故选：B。

三、作图与实验题（第18小题6分，第19小题6分，第20小题4分，共16分）

18．【解答】解：由实物图可知，灯和滑动变阻器串联，电流从电源正极流出，先后经过电流表、灯、滑动变阻器、开关，回到电源负极，电压表并联在灯泡两端，电路图如图所示：

19．【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L1回到电源负极，然后进将灯泡L2并联在开关S2和灯泡L1两端。如下图所示：

20．【解答】解：（1）连接电路时，开关应处于断开状态；

（2）电压表遵循“正进负出”的原则并联接入电路，闭合开关，发现电压表的指针反偏，原因是电压表正负接线柱的导线接反了；

（3）分析表格数据可知U＝U1+U2，所以串联电路的总电压等于各部分电路两端的电压之和；

故答案为：（1）断开；（2）电压表正负接线柱接反了；（3）串联电路的总电压等于各部分电路两端的电压之和。

21．【解答】解：（1）小红根据电路图连接好电路，闭合开关前，小红发现电流表指针反偏，原因是电流表没有调零；

（2）实验中为了获得普遍的规律，应换用不同规格的灯泡多次实验。

故答案为：（1）电流表没有调零；（2）选择规格不同的灯泡进行实验。

四、计算与推导题（第21小题6分，第22小题5分，第23小题9分，共20分；解答要有必要的公式和过程）

22．【解答】解：（1）水的体积V水＝1L＝0.001m3；

水的质量为：m＝ρV水＝1.0×103kg/m3×0.001m3＝1kg；

在1标准大气压下，水的沸点为100℃，即水的末温为100℃；

水吸收的热量为：Q吸＝cmΔt＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；

（2）由η＝可得天然气完全燃烧放出热量：

Q放＝＝＝8.4×105J；

由Q放＝Vq可得需要消耗天然气的体积：

V＝＝＝0.02m3。

答：（1）水吸收的热量为3.36×105J；

（2）此过程消耗的天然气体积为0.02m3。

23．【解答】解：（1）闭合开关，两电阻串联接入电路，电压表测定值电阻两端的电压，当滑片移到最左端时，滑动变阻器接入电路的电阻为0，此时电路为定值电阻的简单电路，定值电阻两端的电压即电源电压，电压表的示数为4.5V，则电源电压为4.5V；

（2）当滑片移到最右端时，电压表的示数为2.4V，串联电路总电压等于各部分电压之和，此时滑动变阻器两端的电压：UR′＝U﹣UR＝4.5V﹣2.4V＝2.1V。

答：（1）电源电压为4.5V；

（2）滑片移到最右端时，滑动变阻器R'两端的电压为2.1V。

24．【解答】解：（1）只闭合开关S1，电路为定值电阻R3的的简单电路，电流表测通过电路的电流，电流表的示数为0.2A，则通过R3的电流为0.2A；

（2）闭合开关S1、S2、S，R1短路，R2、R3并联接入电路，电流表测通过干路的电流，

并联电路各支路电流互不影响，并联电路干路电流等于各支路电流之和，则通过R2的电流为：I2＝I﹣I3＝0.6A﹣0.2A＝0.4A；

（3）只闭合开关S2，R1和R2串联接入电路，电压表测R2两端的电压，

串联电路总电压等于各部分电压之和，则R1两端的电压为：U1＝U﹣U2＝9V﹣3.6V＝5.4V。

答：（1）通过R3的电流为0.2A；

（2）通过R2的电流为0.4A；

（3）R1两端的电压5.4V。
