2022-2023学年吉林省长春市九台区九年级（上）期中物理试卷
一、单项选择题（每小题2分，共20分）
1．（2分）中秋节期间，学校桂花盛开，花香扑鼻，这个现象说明（　　）
A．分子间存在着引力 B．分子间存在着斥力
C．分子在不停地运动 D．分子间不存在空隙
2．（2分）现在使用涡轮增压发动机的汽车越来越多，和自然吸气发动机相比，涡轮增压发动机燃料可以更充分的燃烧，下列关于热值和热机效率说法，正确的是（　　）
A．燃料燃烧更充分，可以增大热值
B．燃料燃烧更充分，可以提高热机效率
C．涡轮增压发动机的热机效率可达100%
D．燃料燃烧释放的热量越大，热机效率越高
3．（2分）用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。这是因为（　　）
A．水的比热容大，吸热后温度升高得快
B．油的比热容小，吸热后温度升高得快
C．在相同的时间内，水吸收的热量较多
D．在相同的时间内，油吸收的热量较多
4．（2分）智能锁由于方便快捷已备受青睐，某种智能锁有常规钥匙S1、指纹解锁S2、密码解锁S3三种开锁方式，若其中任一方式解锁失败后，锁定开关S均会断开而暂停解锁功能，S将在一段时间后自动闭合而恢复解锁功能。若用电动机M工作模拟解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．

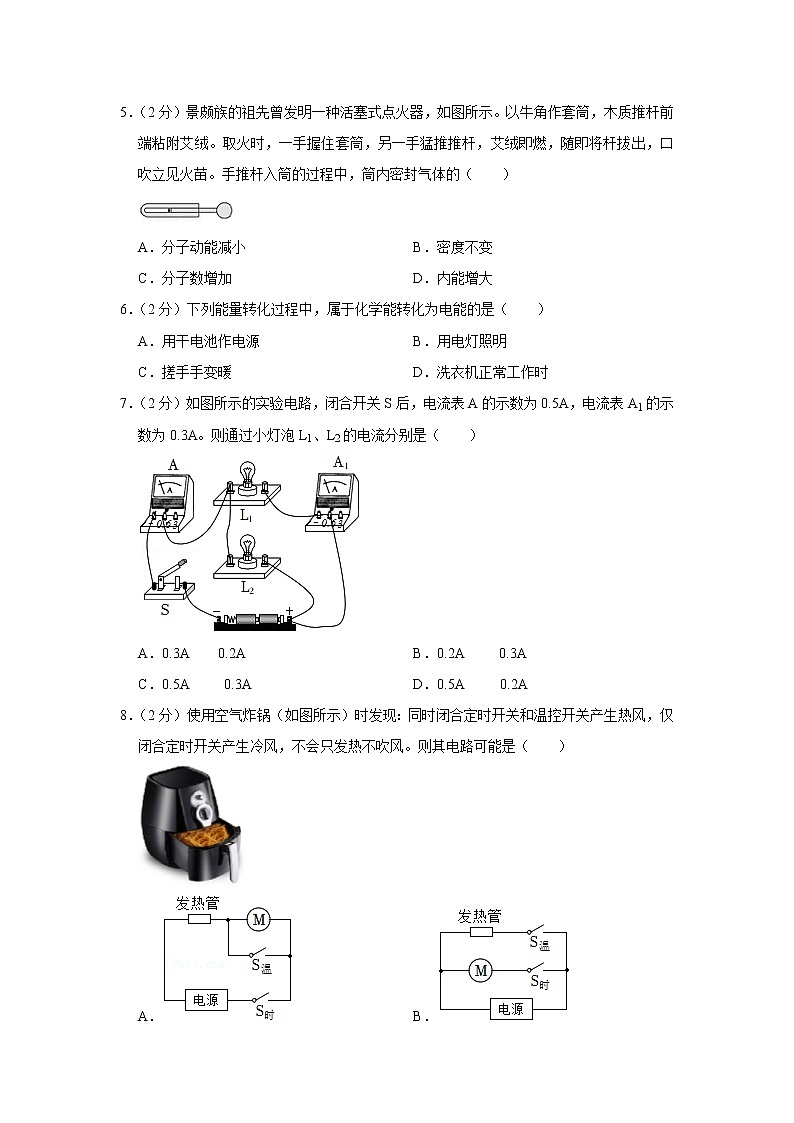

5．（2分）景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃，随即将杆拔出，口吹立见火苗。手推杆入筒的过程中，筒内密封气体的（　　）

A．分子动能减小 B．密度不变
C．分子数增加 D．内能增大
6．（2分）下列能量转化过程中，属于化学能转化为电能的是（　　）
A．用干电池作电源 B．用电灯照明
C．搓手手变暖 D．洗衣机正常工作时
7．（2分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（　　）

A．0.3A 0.2A B．0.2A 0.3A
C．0.5A 0.3A D．0.5A 0.2A
8．（2分）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）

A． B．
C． D．
9．（2分）如图所示电路，电源电压恒定不变，R大小也保持不变。当闭合开关并向左移动滑片P，关于电表的变化下列说法正确的是（　　）

A．电压表的示数变小，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变大，电流表的示数变大
10．（2分）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A．电流表的示数变大
B．电压表的示数变小
C．电压表与电流表的示数之比不变
D．电压表与电流表的示数之比变大
二、非选择题（每空1分，19、23题作图各1分，22、23题计算部分各4分，共50分）
11．（2分）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是 　 　小球。小球A是由于 　 　电子而带负电。
12．（2分）建设具有国际先进水平的空间站，解决较大规模的、长期有人照料的空间站应用问题，是我国载人航天工程“三步走”发展战略中第三步的任务目标。火箭搭载载人飞船升空过程中，发动机的工作原理相当于四冲程内燃机的 　 　冲程。此过程，火箭箭体与空气摩擦会发热，这是通过 　 　方式改变箭体的内能。
13．（2分）定值电阻R1、R2的电流和电压关系图像如图所示。当把R1、R2并联在某一电路中时，两电阻两端的电压之比U1：U2＝　 　，通过两电阻的电流之比I1：I2＝　 　。


14．（3分）如图的两个水果组成的电池可使发光二极管发光，金属片B是水果电池的 　 　极；将发光二极管正、负极接线对调后，发光二极管 　 　（选填“能”“不能”）发光，此时水果电池的正、负极之间 　 　（选填“有”或“没有”）电压。

15．（2分）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1　 　；（2）L2　 　（选填“熄灭”“变亮”或“变暗”）。

16．（2分）如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为　 　V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为　 　Ω。

17．（3分）当一导体两端的电压为4V时，通过它的电流为1A，则这导体的电阻为 　 　Ω；当两端电压为8V时，则导体的电流为 　 　A；当两端电压为0V时，则导体的电阻为 　 　Ω。
18．（2分）两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为　 　V；把它们并联在同一电路中，干路中允许通过的最大电流　 　A。
19．（8分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 　 　（选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 　 　（选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 　 　（选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝　 　A、I＝　 　A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 　 　（写关系式即可）。
（6）本次实验的不足之处是：　 　。
20．（6分）某小组探究电阻的大小与哪些因素有关，设计了如图的实验电路。电源电压不变，保持滑动变阻器滑片位置不变，分别将a、b、c、d四根电阻丝接入电路，得到表格所示的数据。
编号
长度/dm
横截面积/mm2
材料
电流/A
a
0.5
0.4
锰铜合金
0.20
b
0.5
0.4
银铬合金
0.10
C
0.5
0.2
镍铬合金
0.08
d
1.0
0.2
镍铬合金
0.04
（1）在MN间分别接入b、c电阻丝，探究的是电阻跟导体的 　 　的关系；
（2）要探究电阻与长度的关系，可选择 　 　（填编号）电阻丝进行实验；
（3）实验中a、b、c、d四根电阻丝的电阻由大到小排列应为 　 　；
（4）一个同学探究电阻与横截面积的关系时将电阻丝接入电路，读出电流表示数，然后再将电阻丝对折后接入电路中，发现电流表示数变大。据此，他得出结论：导体的横截面积越大，电阻越小；他的这种实验方法是 　 　（选填“正确”或“错误”）的，理由是 　 　。滑动变阻器在实验中的作用是 　 　。

21．（3分）某实验小组的同学用如图所示的电路来探究串联电路中的电压规律，并按正确的实验操作过程进行实验，得到的实验数据如下表所示：
实验
次数
定值电阻R两端的电压U1/V
变阻器两端
的电压U2/V
电路两端的
总电压U/V
1
1.5
3
4.5
2
2
2.5
4.5
3
2.4
2.1
4.5
请你依据实验过程和实验数据回答：
（1）在串联电路中，总电压 　 　各部分电压之和；电源由 　 　节干电池组成；
（2）他们在实验操作过程中，滑动变阻器的滑片P是向 　 　方向移动。

22．（8分）为了比较水和食用油的吸热能力，小冬用两个相同的装置做了如图所示的实验。测量液体吸收热量后升高的温度值和加热时间。实验数据记录如下表。
物质
质量
（g）
初始温度
（℃）
加热时间
（min）
最后温度
（℃）
水
60
20
11
45
食用油
60
20
6
45
（1）在两容器内装入初温和 　 　相同的水和食用油，在实验过程中控制升高温度相同，通过比较 　 　来研究水和食用油吸热能力的差异，此时水吸收的热量 　 　食用油吸收的热量；冬天人们常用的热水袋，其内部液体主要成分是水，是因为利用了水的 　 　较大；
（2）用酒精灯给烧杯里的水加热，把0.2kg的水从50℃加热到90℃，燃烧消耗了7g酒精。已知酒精热值为3×107J/kg，水的比热容为c＝4.2×103J/（kg•℃），试求：酒精灯加热这些水的效率是多少？（写出必要的文字说明、表达式及最后的结果）

23．（7分）小冬在探究“电路中电流与电阻的关系”时，可供使用的实验器材有：电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个、阻值不同的定值电阻四个（5Ω、10Ω、15Ω、20Ω），导线若干。

（1）当闭合开关试触时，电流表指针摆动出现了图甲所示情况，存在的问题是：　 　。
（2）请用笔画线代替导线将乙图实物图补充完整，要求滑动变阻器滑片P向c端滑动时接入电路中的阻值变小。
（3）改正电路后将5Ω的电阻接入a、b间，闭合开关后，移动滑片P使电压表示数为U0，记录相应的电流值；然后将5Ω的电阻换成10Ω、15Ω的电阻接入a、b间，闭合开关后，滑片P应向 　 　端移动，直至电压表示数也为U0，记下相应的电流值。
（4）小冬根据实验数据得出I﹣R变化的图象如图丙，则小冬实验时U0多大？实验中所用的滑动变阻器其最大阻值不能小于多少？（写出必要的文字说明、表达式及最后的结果）

2022-2023学年吉林省长春市九台区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（每小题2分，共20分）
1．【解答】解：我们能闻到桂花香，说明花香分子不停地无规则运动，扩散到空气中，被人们闻到了。
故选：C。
2．【解答】A、同种燃料热值相同，故A错误。
B、燃料燃烧更充分，可以提高热机效率，故B正确。
C、涡轮增压发动机的热机效率永远达不到100%，故C错误。
D、热机效率和燃料燃烧释放的热量多少没有关系，故D错误。
故选：B。
3．【解答】解：AB、水的比热容大于油的比热容，由Q吸＝cmΔt可知，质量相等的水和食用油，吸收相同的热量（加热相同时间），食用油的温度升高得快，故A错误，B正确；
CD、相同的燃气灶加热时，加热相同时间，吸收的热量相同，因此水和油吸收的热量相同，故C、D错误。
故选：B。
4．【解答】解：由题意可知，常规钥匙S1、指纹解锁S2、密码解锁S3均可以解锁，这说明这三个开关可以独立工作、互不影响，即为并联，锁定开关S断开时暂停手机解锁功能，说明锁定开关S位于干路控制整个电路，故C正确。
故选：C。
5．【解答】解：封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增加，则温度升高，分子动能增加，气体体积减小，因为是封闭的气体，质量不变，所以分子数不会增加，
由ρ＝可知，密度变大，故D正确，ABC错误。
故选：D。
6．【解答】解：A、用干电池作电源是化学能转换为电能，故A符合题意；
B、电灯照明是电能转换为光能，故B不合题意；
C、搓手变暖，机械能转化为内能，故C不合题意；
D、洗衣机正常工作将电能转化为机械能，故D不合题意。
故选：A。
7．【解答】解：因为两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A。
故通过灯泡L1的电流是0.3A；通过灯泡L2的电流是0.2A；
故选：A。
8．【解答】解：
A．由图可知，发热管和电动机串联，同时闭合定时开关和温控开关，只发热不吹风，故A不符合题意；
B．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故B不符合题意；
C．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故C不符合题意；
D．由图可知，只闭合定时开关时，电动机工作产生冷风；再闭合温控开关时，电动机和发热管同时工作吹热风；只闭合合温控开关时发热管不工作，不会出现只发热不吹风，故D正确。
故选：D。
9．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。向左移动滑片P时，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，定值电阻R两端的电压变大，即电压表的示数变大。
故选：D。
10．【解答】解：
AB．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻R阻值变大，电路中的总电阻变大，由I＝可知电路中的电流变小，即电流表的示数变小，由串联分压规律可知R两端的电压变大，即电压表的示数变大，故AB错误；
CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：D。
二、非选择题（每空1分，19、23题作图各1分，22、23题计算部分各4分，共50分）
11．【解答】解：已知A带负电，B和A互相吸引，B可能带正电，也可能不带电；
已知A带负电，C和A互相排斥，说明C一定带负电；
小球A是带负电，是因为失去了电子。
故答案为：C；失去。
12．【解答】解：（1）内燃机的做功冲程是把内能转化为机械能；火箭升空过程中，火箭发动机工作时将内能转化为机械能，故发动机的工作原理相当于四冲程内燃机的做功冲程；
（2）做功和热传递都可以改变物体的内能，火箭箭体与空气摩擦会发热，这是通过做功改变箭体的内能。
故答案为：做功；做功。
13．【解答】解：
由图像可知，当U1＝U2＝2V时，对应的电流分别为I1＝0.4A，I2＝0.1A，
由I＝可得，两电阻的阻值分别为：
R1＝＝＝5Ω，R2＝＝＝20Ω；
则两电阻的阻值之比：
R1：R2＝5Ω：20Ω＝1：4。
当把R1、R2并联在某一电路中时，因为并联电路中各支路两端的电压相等，
所以U1：U2＝1：1；
此时通过它们的电流之比：
I1′：I2′＝：＝R2：R1＝4：1。
故答案为：1：1；4：1。
14．【解答】解：图中二极管发光，说明二极管的连接是正确的，此时水果是这个电路里的电源，金属片A是水果电池的正极，金属片B是水果电池的负极；
现将二极管正负极接线对调，二极管不能发光，是因为它的正负极接反了，说明二极管具有单向导电性，此时水果电池的正负极之间仍然有电压。
故答案为：负极；不能；有。
15．【解答】解：由图知：闭合开关，两只灯泡串联，都发光。
若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，所以L1变亮。
故答案为：变亮；熄灭。
16．【解答】解：
（1）电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，为R1的简单电路，电流表示数为0.3A，由欧姆定律I＝，则电源电压为：U＝I1R1＝0.3A×20Ω＝6V；
（2）同时闭合开关S1、S2，两灯并联，电流表测干路的电流，电流表示数为0.5A，由并联电路各支路互不影响，通过R1的电流不变，由并联电路电流的规律，R2的电流为：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
由欧姆定律，R2＝＝＝30Ω。
故答案为：6；30。
17．【解答】解：由I＝可知该导体的电阻为：R＝＝＝4Ω；
电阻是导体的一种性质，与导体两端的电压无关，因此当该导体两端电压为8V时，电阻不变，
则导体的电流为：I′＝＝＝2A；
当导体两端电压为0V时，导体的电阻不变，仍为4Ω。
故答案为：4；2；4。
18．【解答】解：（1）因为串联电路中各处的电流相等，
所以两只电阻串联时，电路中的最大电流I＝I乙＝0.6A，
因为串联电路中总电阻等于各分电阻之和，
所以根据欧姆定律可得，
两端允许加的最大电压：
U＝I（R甲+R乙）＝0.6A×（10Ω+15Ω）＝15V；
（2）根据欧姆定律可得，两电阻两端允许所加的最大电压：
U甲＝I甲R甲＝1A×10Ω＝10V，U乙＝I乙R乙＝0.6A×15Ω＝9V；
因为并联电路中各支路两端的电压相等，
所以两只电阻并联时，电路中的最大电压U′＝U乙＝9V，
此时通过乙的电流为0.6A，
通过甲的电流I甲′＝＝＝0.9A，
因为并联电路中干路电流等于各支路电流之和，
所以干路最大电流：
I＝I甲′+I乙＝0.9A+0.6A＝1.5A。
故答案为：15；1.5。
19．【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
20．【解答】解：（1）在MN间分别接入b、c电阻丝，由表中数据可知，长度和材料相同，而横截面积不同，故探究的是电阻跟导体的横截面积的关系；
通过a的电流大于通过b的电流，则a的电阻要小于b的电阻；
（2）c、d的材料和横截面积相同，长度不同，要探究电阻与长度的关系，可选用编号为c、d的两根电阻丝进行实验；
（3）电流表串联在电路中，由R＝可知电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，根据表格数据可知实验中a、b、c、d四根电阻丝的电阻由大到小排列应为d、c、b、a；
（4）实验应采用了控制变量法，将电阻丝d对折后既改变了横截面积，也改变了长度，所以他的这种实验方法是错误的；
当电阻丝的电阻较小时，滑动变阻器串联接入电路中，能保护电路。
故答案为：（1）横截面积；（2）c、d；（3）d、c、b、a；（4）错误；没有控制电阻丝的长度相等；保护电路。
21．【解答】解：（1）图中电阻R和滑动变阻器是串联的，电压表V1测的是电阻R两端的电压，电压表V2测的是滑动变阻器两端的电压，由表中三组数据可得出U＝1.5V+3V＝2V+2.5V＝2.4V+2.1V＝4.5V，所以串联电路两端的总电压等于各部分电路两端电压之和；
一节干电池的电压为1.5V，电源电压为4.5V，所以电源由3节干电池组成；
（2）由表格中的数据可知滑动变阻器两端的电压逐渐变小，由串联分压的规律可知滑动变阻器接入电路的电阻减小，故滑片是向左端移动的。
故答案为：（1）等于；3；（2）左。
22．【解答】解：（1）根据控制变量法可知，实验中应在两容器内装入初温和质量相同的水和食用油；在实验过程中控制升高温度相同，根据转换法可知，通过比较加热时间来研究水和食用油吸热能力的差异；根据表格中的数据可知，水的加热时间长，则水吸收的热量大于食用油吸收的热量；
因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以热水袋用水为介质；
（2）此过程中水吸收的热量：Q吸＝cm水Δt＝4.2×103J/（kg•℃）×0.2kg×（90℃﹣50℃）＝3.36×104J；
7g酒精完全燃烧放出的热量：Q放＝m酒精q＝0.007kg×3×107J/kg＝2.1×105J；
酒精灯烧水时的热效率：η＝×100%＝×100%＝16%。
故答案为：（1）质量；加热时间；大于；比热容；（2）酒精灯加热这些水的效率是16%。
23．【解答】解：（1）当闭合开关试触时，发现电流表指针摆动出现了如图乙所示的情况，即电流表指针反向偏转，则存在的问题是：电流表正负接线柱接反了；
（2）滑动变阻器滑片P向c端滑动时接入电路中的阻值变小，故变阻器应选左下接线柱与定值电阻串联在电路中，如下图所示：
；
（3）实验中，当把5Ω的电阻换成10Ω、15Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应把变阻器滑片向右端移动，直至电压表示数也为U0，记下相应的电流值；
（4）该实验需控制电阻两端的电压不变，由图丙可知，定值电阻两端的电压为：U0＝IR＝0.48A×5Ω＝2.4V；
由图丙知当定值电阻的阻值为20Ω时，电路电流为0.12A，根据串联电路电压规律和欧姆定律可知，此时滑动变阻器接入电路的阻值为：
R滑＝＝＝30Ω，
则实验所用的滑动变阻器，其最大阻值不能小于30Ω。
故答案为：（1）电流表正负接线柱接反了；（2）见解答图；（3）右；（4）见解答内容。
