湖北省宜昌市当阳实验中学2021-2022学年九年级上学期期中物理试题

这是一份湖北省宜昌市当阳实验中学2021-2022学年九年级上学期期中物理试题，共17页。试卷主要包含了选择题，填空题，实验探究题，应用实践题等内容，欢迎下载使用。

2021-2022学年湖北省宜昌市当阳实验中学九年级（上）期中物理试卷
一、选择题（本大题共15个小题，每小题3分，共30分。）
1．（3分）下列交通或运输工具中，动力设备不是热机的是（　　）
A．远洋货轮 B．C919客机
C．载重汽车 D．木帆船
2．（3分）甲物体的温度比乙物体的温度高，则下述结论中正确的是（　　）
A．甲、乙物体接触时，内能一定由甲转移到乙
B．甲、乙物体接触时，温度一定由甲转移到乙
C．甲物体的内能一定比乙物体内能多
D．甲物体的热量一定比乙物体热量多
3．（3分）新疆察布查尔是我市的对口支援县。我市昼夜温差较小，而察布查尔的昼夜温差较大，主要是因为（　　）
A．海水的比热容小，砂石比热容大
B．海水的内能多，砂石的内能少
C．海水的比热容大，砂石的比热容小
D．海水的内能少，砂石的内能多
4．（3分）如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到硝化棉燃烧起来，活塞被向上顶起。关于这个过程说法正确的是（　　）

A．活塞对硝化棉做功，使硝化棉温度升高
B．缓慢压下活塞也能看到同样的实验现象
C．压下活塞的过程中是内能转化为机械能
D．活塞被向上顶起相当于内燃机的做功冲程

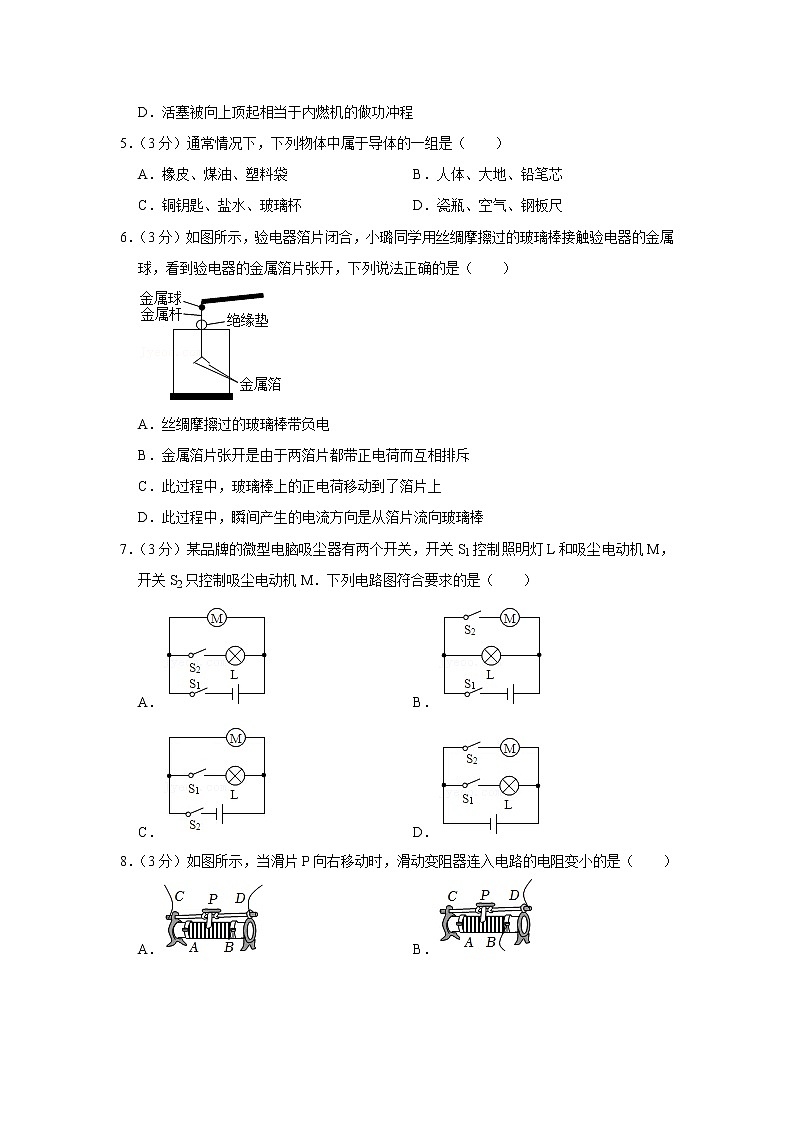

5．（3分）通常情况下，下列物体中属于导体的一组是（　　）
A．橡皮、煤油、塑料袋 B．人体、大地、铅笔芯
C．铜钥匙、盐水、玻璃杯 D．瓷瓶、空气、钢板尺
6．（3分）如图所示，验电器箔片闭合，小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开，下列说法正确的是（　　）

A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
7．（3分）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（　　）
A． B．
C． D．
8．（3分）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）
A． B．
C． D．

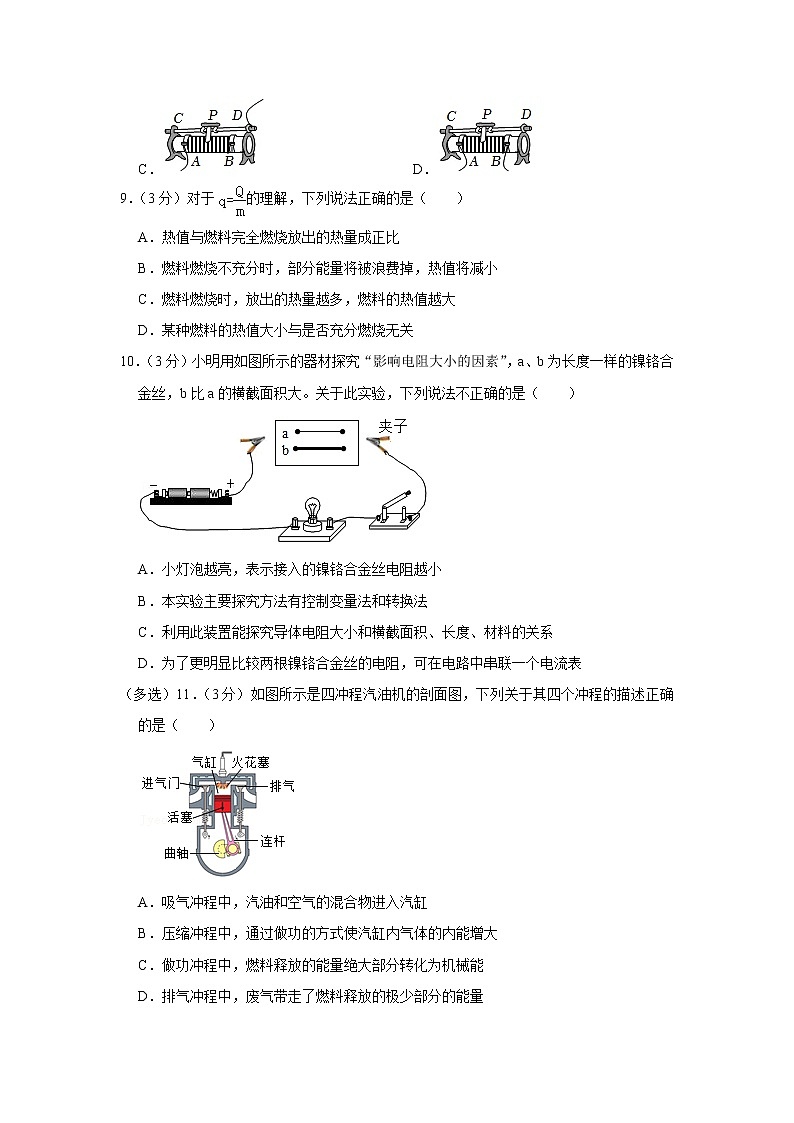

9．（3分）对于的理解，下列说法正确的是（　　）
A．热值与燃料完全燃烧放出的热量成正比
B．燃料燃烧不充分时，部分能量将被浪费掉，热值将减小
C．燃料燃烧时，放出的热量越多，燃料的热值越大
D．某种燃料的热值大小与是否充分燃烧无关
10．（3分）小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法不正确的是（　　）

A．小灯泡越亮，表示接入的镍铬合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
D．为了更明显比较两根镍铬合金丝的电阻，可在电路中串联一个电流表
（多选）11．（3分）如图所示是四冲程汽油机的剖面图，下列关于其四个冲程的描述正确的是（　　）

A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能增大
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气带走了燃料释放的极少部分的能量
12．（3分）如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小；植物含水量变高，Rx变大。电源电压恒定，R0为定值电阻，当植物含水量变高时，下列说法正确的是（　　）

A．电流表的示数变小，电压表示数不变
B．电流表的示数变小，电压表示数变小
C．电流表的示数变大，电压表示数不变
D．电流表的示数变小，电压表示数变大
13．（3分）为了节约能源，同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯。当这两盏灯熄灭后，发生了什么变化（　　）
A．教室电路中的电流增大了
B．教室中的灯是串联的
C．教室电路两端的电压降低了
D．教室电路中的电阻增大了
14．（3分）电动自行车电池不能长时间充电，为了电动自行车的充电安全，小明设计了如图所示的定时充电器。用定时器控制充电时间，当定时器中有电流通过时，充电就会被断开。针对该充电器的设计方案，下面说法正确的是（　　）

A．定时器与充电器串联
B．充电时定时器在电路中相当于一根导线
C．停止充电时充电器在电路中处于短路状态
D．如果在b处安装一个开关S，断开此开关则停止充电
15．（3分）关于欧姆定律，下列说法中正确的是（　　）
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当电压一定时，导体的电阻跟通过该导体的电流成反比
C．在同一电路中，导体的电阻跟该导体两端的电压成正比
D．当导体电阻一定时，通过导体的电流跟它两端的电压成正比
二、填空题（本大题共5个小题，共10分。）
16．（3分）有一种节日彩灯上串联着20只小灯泡，当将其接入电源时，电源插头处的电流为200mA，那么通过第10只彩灯的电流是　 　mA；学校的干路允许通过的最大电流是20A，每盏日光灯的电流约为300mA，则学校里最多可安装　 　盏这样的日光灯。
17．（3分）石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝 　 　（选填“导电”或“不导电”），飘落到供电设备上会造成电路 　 　（选填“开路”或“短路”），从而使供电系统瘫痪。
18．（3分）下列自然现象中，属于热传递改变内能的是 　 　，属于做功改变内能的是 　 　（均选填序号）。
①古人采用“钻木取火”。
②在啤酒中放入一些冰块，啤酒变凉。
③冬天晒太阳感觉暖和。
④汽车刹车，轮胎变热。
19．（3分）如图所示是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向B端滑动，变阻器接入电路的电阻　 　，电流表的示数　 　，（选填“变大”“变小”“不变”），对应的电流对应一定的质量，这样就可以读出被测物体的质量，电路中R′的作用是　 　。

20．（3分）小林将质量为2kg的水从23℃加热至沸腾时测得水温为98℃，则水吸收的热量为 　 　J，生物体内水的比例很高，这有助于调节生物体自身的温度，以免温度变化太快对生物体造成伤害，这主要是因为水的 　 　较大。【c水＝4.2×103J/（kg•℃）】
三、实验探究题（本大题共4小题，共15分）
21．根据实物图画电路图。

22．在一节物理校本研究课中，小明同学与小芳同学要比较甲、乙两种比热容的大小，他们准备了两只相同的烧杯，分别装了初温和质量相同的甲、乙液体。
（1）在设计实验方案时，加热的方式选择下列的　 　（填字母代号）更科学。
A．用两只相同的酒精灯分别给甲、乙液体的烧杯加热
B．用两只功率相同的电加热器分别浸没在甲、乙液体中加热
（2）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体都加热到相同的温度然后进行比较；小芳认为要加热到相同的时间然后进行比较，你认为方法可行的是　 　（选填“仅小明可行”、“仅小芳可行”或“两人都可行”）
（3）根据你第（2）问做出的选择，说出应该怎样判断得出甲、乙两种液体比热容的大小。
23．小希用如图所示的电路来探究串联电路的电压特点。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（1）实验中最好选择规格 　 　（选填“相同”或“不同”）的小灯泡。
（2）在测量L1两端的电压时，发现电压表示数接近3V，同时观察到两灯都不发光，则说明故障原因是 　 　。
（3）小希用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，得到的数据记录在上表中，分析实验数据，你可得到串联电路的电压特点是 　 　（用公式表示）。
（4）小希进行多次实验的主要目的是 　 　（填序号）。
①寻找普遍规律
②减小实验误差

24．如图所示是小明在探究“电流与电阻关系”时所连接的实验电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打上“×”，再用笔画线把它改接到正确的位置上。
（2）某同学在连接完最后一条导线后就发现电压表和电流表出现了示数，出现这种现象的原因是 　 　（填一种原因即可）。
（3）在正确完成电路连接后闭合开关，移动滑动变阻器的滑片发现，电流表始终无示数，电压表有示数，其原因可能是 　 　（填序号）。
A．滑动变阻器断路
B．滑动变阻器短路
C．R短路
D．R断路
（4）排除故障后，为达到实验目的，实验中将5Ω的定值电阻更换为10Ω的定值电阻后，闭合开关，应 　 　，使电压表的示数 　 　。

四、应用实践题（本大题共3小题，共4+5+6＝15分）
25．如图所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求：
（1）电压表V2的示数；
（2）R1、R2的阻值。

26．室内空调和电冰箱等家用电器中的温度传感器，是利用热敏电阻随温度变化而变化的特性工作的。如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压为5V，请完成下列小题。

（1）将此电路放入温度为30℃的环境中，闭合开关，调节滑动变阻器滑片P，使滑动变阻器接入电路的电阻R＝100Ω，求电流表的示数。
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；
（3）求此电路能测量的最高环境温度为多少？
27．今年“五一”期间，爸爸开车带着鲁鲁去旅游，汽车（包括车上的人和物品）质量为1.6×103kg，汽车以90km/h的速度在平直公路上匀速行驶230km，所受的平均阻力是汽车总重的0.05倍，汽车发动机的效率为25%，汽油的热值是4.6×107J/kg（假设汽油完全燃烧）。
（1）汽车以90km/h的速度在平直公路上匀速行驶时，汽车发动机的牵引力是多少？
（2）汽车行驶230km牵引力做了多少功？
（3）汽车全程消耗汽油多少千克？

2021-2022学年湖北省宜昌市当阳实验中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共15个小题，每小题3分，共30分。）
1．【解答】解：远洋货轮、C919客机、载重汽车工作时都要使用化石能源作燃料，工作时将内能转换为机械能，都是使用热机工作的，故ABC不符合题意；
木帆船是利用风力工作的，工作时没有使用热机，故D符合题意。
故选：D。
2．【解答】解：A、甲物体的温度比乙物体的温度高，所以甲、乙物体接触时，内能一定由甲转移到乙，故A正确；
B、热传递时，传递的是热量或者说内能，但不能说传递温度，故B错误；
C、内能的大小与物体的质量、温度等因素有关，故甲物体的温度比乙物体的温度高，但质量不确定，所以无法确定内能的大小，故C错误；
D、热量是一个过程量，只能在热传递的过程中才能比较热量的多少，故D错误；
故选：A。
3．【解答】解：
沿海地区，水多；内陆地区水少、沙石多。因为水的比热容较大，砂石的比热容小，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
故选：C。
4．【解答】解：AC、把活塞迅速压下去，此时活塞对筒内的空气做功，空气的内能变大，温度升高，是机械能转化为内能，空气和棉花之间发生热传递，使得棉花的温度升高，故AC错误；
B、缓慢压下活塞，由于存在热损失，在慢慢下压的过程中，空气的内能增加的较小，温度升的不高，达不到棉花的燃点，棉花不会燃烧，故B错误；
D、活塞被向上顶起是因为筒内的空气推动活塞做功，内能转化为机械能，与内燃机的做功冲程相同，故D正确。
故选：D。
5．【解答】解：橡皮、煤油、塑料袋、玻璃杯、瓷瓶、空气都是绝缘体，都不容易导电，故ACD错误；
人体、大地、铅笔芯、铜钥匙、盐水、钢板尺都是导体，容易导电，故B正确。
故选：B。
6．【解答】解：A、丝绸摩擦过的玻璃棒带正电，故A错误；
B、用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C、玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移到玻璃棒上，故C错误；
D、因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误。
故选：B。
7．【解答】解：
A、由图知，开关S1为总开关，能控制小灯泡和电动机，开关S2只控制小灯泡，不符合要求。
B、由图知，开关S1为总开关，能控制小灯泡和电动机，开关S2只控制电动机，符合要求，故B正确。
C、由图知，开关S2为总开关，能控制小灯泡和电动机，开关S1只控制小灯泡，不符合要求。
D、由图知，开关S1只控制小灯泡，开关S2只控制电动机，不符合要求。
故选：B。
8．【解答】解：要使P向右移动时，电路中的电阻变小，即接入电路的下面的电阻丝的长度变短。
A、接线柱C、D接入电路，即没有电阻丝接入电路，故当滑片P向右移动时，电路中的电阻不变，故A不符合题意；
B、接线柱B、D接入电路，当滑片P向右移动时，接入电路的电阻丝PB的长度变短，所以电路中的电阻变小，故B符合题意；
C、接线柱A、D接入电路，当滑片P向右移动时，接入电路的电阻丝PA的长度变长，所以电路中的电阻变大，故C不符合题意；
D、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化，故D不合题意。
故选：B。
9．【解答】解：A、热值是质量为1kg的燃料完全燃烧时所释放出的热量，热值是燃料本身的特性，与热量无关，故A错误；
B、热值的大小只与燃料的种类有关，与燃烧程度无关，故B错误；
C、热值是燃料的一种特性，与放出的热量无关，故C错误；
D、热值是由燃料本身特性决定的，与燃料是否充分燃烧无关，故D正确。
故选：D。
10．【解答】解：
A、此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确；
B、两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确；
C、根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故C错误；
D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D正确。
故选：C。
11．【解答】解：
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B、在压缩冲程中，进气门和排气门都关闭，活塞向上运动，对燃料混合物做功，气体的内能变大，此过程是机械能转化为内能的过程，故B正确；
C、在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误；
D、在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误。
故选：AB。
12．【解答】解：由图示电路图可知，两电阻串联，电压表测量的是电源电压，所以电压表示数不变；
当植物含水量变高时，Rx变大，总电阻变大，根据欧姆定律可知，电流会减小，即电流表的示数变小，故A正确。
故选：A。
13．【解答】解：AB、家庭电路中，各用电器是并联的，教室里的各灯工作时互不影响，因此它们是并联的，
并联电路中干路的电流等于各支路电流之和，所以同时工作的用电器越多，干路中的电流越大，当这两盏灯熄灭后，干路中的电流变小，故AB错误；
C、家庭电路的电压是220V，当这两盏灯熄灭后，电路两端的电压不变，仍为220V，故C错误；
D、并联的电阻就相当于增加了导体的横截面积，并联使用的用电器越多总电阻越小，所以当这两盏灯熄灭后，电路中的总电阻变大，故D正确。
故选：D。
14．【解答】解：
A、由电路图可知，定时器与充电器并联，故A错误；
B、充电时定时器中不能有电流通过，所以定时器在电路中相当开路，故B错误；
C、当定时器中有电流通过时，充电就会被断开，将充电器短路，使充电器不能工作，故C正确；
D、如果在b处安装一个开关S，断开此开关，由于定时器与充电器并联，则充电器仍然连入电路，故充电器不会停止充电，故D错误。
故选：C。
15．【解答】解：AD、欧姆定律的内容是：当电阻一定时，通过导体的电流跟它两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；故A错误、D正确；
BC、电阻是导体本身的一种性质，其大小决定于导体的长度、材料和横截面积，与通过它的电流、它两端的电压无关；故BC错误。
故选：D。
二、填空题（本大题共5个小题，共10分。）
16．【解答】解：
（1）由题意可知20只小彩灯串联，电源插头处的电流为200mA，由串联电路的电流特点可知，通过第10只彩灯电流也是200mA＝0.2A；
（2）学校的各日光灯是并联的，每盏日光灯的电流为I′＝300mA＝0.3A，
已知学校的干路允许通过的最大电流I＝20A，
由并联电路的电流特点可知，学校最多可安装日光灯的盏数：
n＝＝≈66.7。
因为并联分流，所以取66盏，若取67，干路上的电流会大于20A。
故答案为：200；66。
17．【解答】解：石墨丝中含有石墨，它是导体，能导电，飘落到供电设备上时，会造成短路，从而使电源损坏，供电系统瘫痪。
故答案为：导电；短路。
18．【解答】解：①古人采用“钻木取火”，克服摩擦做功，使木材的内能增加，温度升高，是通过做功的方式改变物体内能的。
②在啤酒中放入一些冰块，啤酒的内能转移到冰块上，使啤酒内能减少，温度降低变凉，是通过热传递的方式改变物体内能的。
③冬天晒太阳感觉暖和，太阳的内能转移到人身上，使人的内能增加，温度升高，是通过热传递的方式改变物体内能的。
④汽车刹车，克服摩擦做功，使轮胎内能增加，温度升高变热，是通过做功的方式改变物体内能的。
综上分析可知，属于热传递改变内能的是②③，属于做功改变内能的是①④。
故答案为：②③；①④。
19．【解答】解：根据电路图可知，当滑片P向B端滑动时，滑动变阻器接入电路电阻减小，则电路的总电阻变小，由I＝可得，电路中电流变大；为防止电路中的电流过大，定值电阻R′在电路中可以保护电路。
故答案为：变小；变大； 保护电路。
20．【解答】解：（1）水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（98℃﹣23℃）＝6.3×105J；
（2）因为水的比热容比较大，在吸收或放出相同的热量时，水的温度变化小，所以生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。
故答案为：6.3×105；比热容。
三、实验探究题（本大题共4小题，共15分）
21．【解答】解：由实物图可知，闭合两开关后，定值电阻、滑动变阻器、电流表依次串联在电源两极上，电压表测定值电阻和滑动变阻器的总电压。电路图如图所示：
。
22．【解答】解：
（1）在比较甲、乙两种比热容的大小的实验中，为保证两种液体在相同时间内吸收的热量相同，采用完全相同的加热方式，用两只相同的酒精灯很难保证酒精灯的火焰大小相同，有并且热量的散失，所以用两只功率相同的电加热器分别浸没在甲、乙液体中加热效果更好，故选B。
（2）比较甲、乙两种液体吸热本领的大小，可以加热相同的时间，观察两种液体温度的变化量，温度变化量越大说明吸热能力弱；也可以加热到相同的温度，比较加热时间的长短，加热时间长的吸热能力强，因此这两种方法都可以比较出液体的吸热能力；
（3）小明的方法是：加热时间长，液体吸收的热量多，由公式c＝可知，升高相同的温度，加热时间长的比热容大；
小芳的方法是：加热时间相同，液体吸收的热量相同，由公式c＝可知，升高温度越低，比热容越大。
故答案为：（1）B；（2）两人都可行；（3）小明：加热到相同的温度比较加热时间，加热时间长的比热容大；小芳：加热相同的时间比较末温，末温低的比热容大。
23．【解答】解：（1）探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性；
（2）串联电路两个灯泡都不发光，则电路断路，电压表示数为3V，则与电压表并联部分断开，电压表以外的部分能与电压表正负接线柱接通，故为L1断路；
（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压。由表中的数据可以看出：UAC＝UAB+UBC；
（4）小希进行多次实验的主要目的是寻找普遍规律，故选①。
故答案为：（1）不同；（2）L1断路；（3）UAC＝UAB+UBC；（4）①。
24．【解答】解：（1）原电路图中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表应并联在灯泡两端，如下图所示：
；
（2）某同学在连接完最后一条导线后就发现电压表和电流表出现了示数，说明连接电路时，开关没有断开；
（3）在正确完成电路连接后闭合开关，移动滑动变阻器的滑片发现，电流表始终无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电阻R断路，故选D；
（4）实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应将变阻器滑片向阻值增大的方向滑动，使电压表的示数保持不变。
故答案为：（1）见解答图；（2）在连接电路时开关处于闭合状态；（3）D；（4）将变阻器滑片向阻值增大的方向滑动；保持不变。
四、应用实践题（本大题共3小题，共4+5+6＝15分）
25．【解答】解：由电路图可知，闭合开关，两电阻串联，电流表测电路电流，电压表V1测电阻R1两端电压，电压表V2测电阻R2电压；
（1）根据串联电路电压的规律知电压表V2的示数U2＝U﹣U1＝6V﹣4V＝2V；
（2）由I＝可知，电阻R1的阻值为R1＝＝＝10Ω；电阻R2的阻值为R2＝＝＝5Ω。
答：（1）电压表V2的示数为2V；
（2）R1、R2的阻值分别为10Ω、5Ω。
26．【解答】解：由电路图可知，R与Rt串联，电流表测电路中的电流。
（1）由图乙可知，温度为30℃时，热敏电阻的阻值为300Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I＝＝＝0.0125A；
（2）由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200Ω，
由电路中电流表的量程可知，电路中的最大电流0.02A，此时电路中的总电阻：
R总＝＝＝250Ω，
则滑动变阻器接入电路中的最小阻值：
R小＝R总﹣Rt′＝250Ω﹣200Ω＝50Ω；
（3）由图象可知，热敏电阻的阻值越小，环境温度最高，
结合2小题可知，当电路中电流最大为0.02A时，电路中的总电阻为250Ω最小，
此时滑动变阻器接入电路中的电阻最大时，热敏电阻的阻值最小，则
Rt小＝R总小﹣R滑大＝250Ω﹣150Ω＝100Ω，
由图乙可知其工作的最高环境温度50℃。
答：（1）将此电路放入温度为30℃的环境中，使滑动变阻器接入电路的电阻为100Ω时，电流表示数为0.0125A；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器接入电路中的最小阻值为50Ω；
（3）此电路能测量的最高环境温度为50℃。
27．【解答】解：
（1）汽车总重力：
G＝mg＝1.6×103kg×10N/kg＝1.6×104N，
汽车行驶时受到的阻力：
f＝0.05G＝0.05×1.6×104N＝800N，
因为汽车在平直公路上匀速行驶，
所以汽车受到的牵引力和阻力是一对平衡力，
F＝f＝800N；
（2）汽车匀速行驶的距离s＝230km＝2.3×105m，
牵引力做功：
W＝Fs＝800N×2.3×105m＝1.84×108J；
（3）由η＝得：
Q放＝＝＝7.36×108J，
因为Q放＝mq，
所以汽车全程消耗汽油的质量：
m＝＝＝16kg。
答：（1）汽车发动机的牵引力是800N；
（2）汽车行驶230km牵引力做了1.84×108J的功；
（3）汽车全程消耗汽油16kg。
