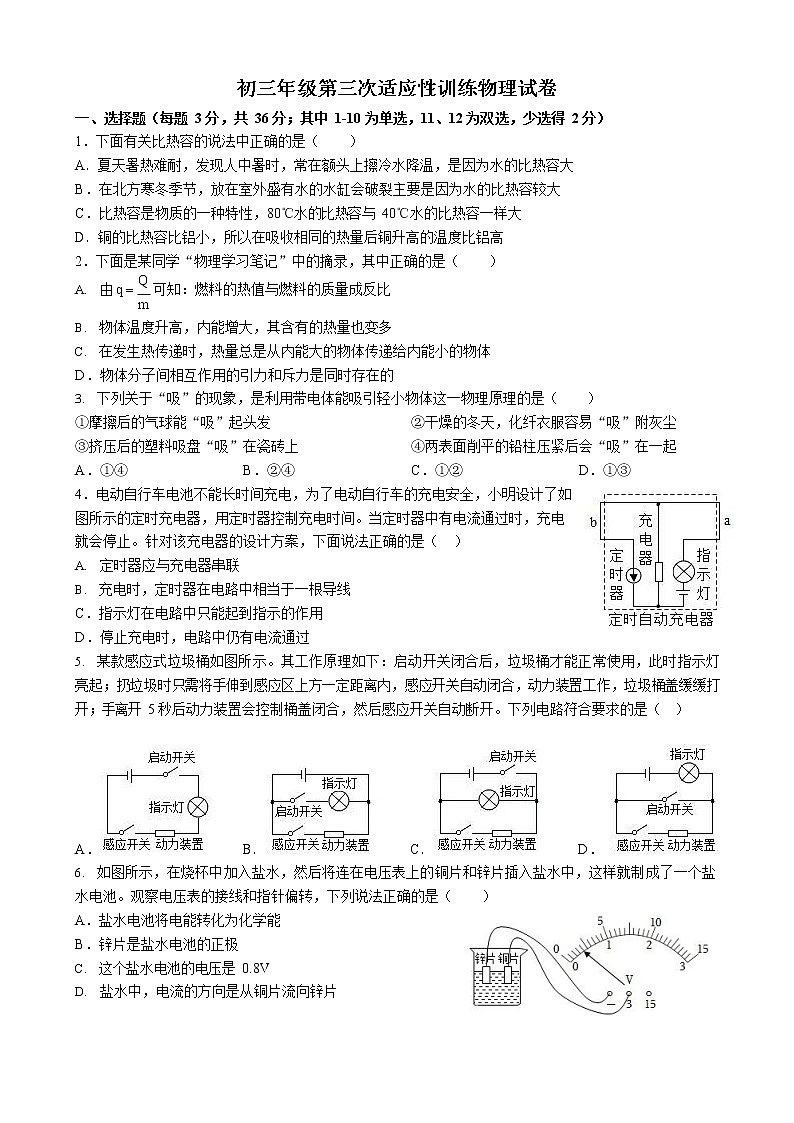

湖南省长沙麓山外国语实验中学2022-2023学年九年级上学期第三次月考物理试卷(含答案)

这是一份湖南省长沙麓山外国语实验中学2022-2023学年九年级上学期第三次月考物理试卷(含答案)，共8页。试卷主要包含了选择题，填空题，实验探究题，作图题，计算题等内容，欢迎下载使用。

1．下面有关比热容的说法中正确的是（）
A．夏天暑热难耐，发现人中暑时，常在额头上擦冷水降温，是因为水的比热容大 B．在北方寒冬季节，放在室外盛有水的水缸会破裂主要是因为水的比热容较大C．比热容是物质的一种特性，80℃水的比热容与 40℃水的比热容一样大
D．铜的比热容比铝小，所以在吸收相同的热量后铜升高的温度比铝高 2．下面是某同学“物理学习笔记”中的摘录，其中正确的是（）
由q  Q 可知：燃料的热值与燃料的质量成反比
m
物体温度升高，内能增大，其含有的热量也变多
在发生热传递时，热量总是从内能大的物体传递给内能小的物体D．物体分子间相互作用的引力和斥力是同时存在的
下列关于“吸”的现象，是利用带电体能吸引轻小物体这一物理原理的是（）
①摩擦后的气球能“吸”起头发②干燥的冬天，化纤衣服容易“吸”附灰尘
③挤压后的塑料吸盘“吸”在瓷砖上④两表面削平的铅柱压紧后会“吸”在一起
A．①④B．②④C．①②D．①③ 4．电动自行车电池不能长时间充电，为了电动自行车的充电安全，小明设计了如
图所示的定时充电器，用定时器控制充电时间。当定时器中有电流通过时，充电就会停止。针对该充电器的设计方案，下面说法正确的是（）
定时器应与充电器串联
充电时，定时器在电路中相当于一根导线C．指示灯在电路中只能起到指示的作用 D．停止充电时，电路中仍有电流通过
某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开 5 秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A． B． C． D．
如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转，下列说法正确的是（）
A．盐水电池将电能转化为化学能B．锌片是盐水电池的正极
这个盐水电池的电压是 0.8V
盐水中，电流的方向是从铜片流向锌片

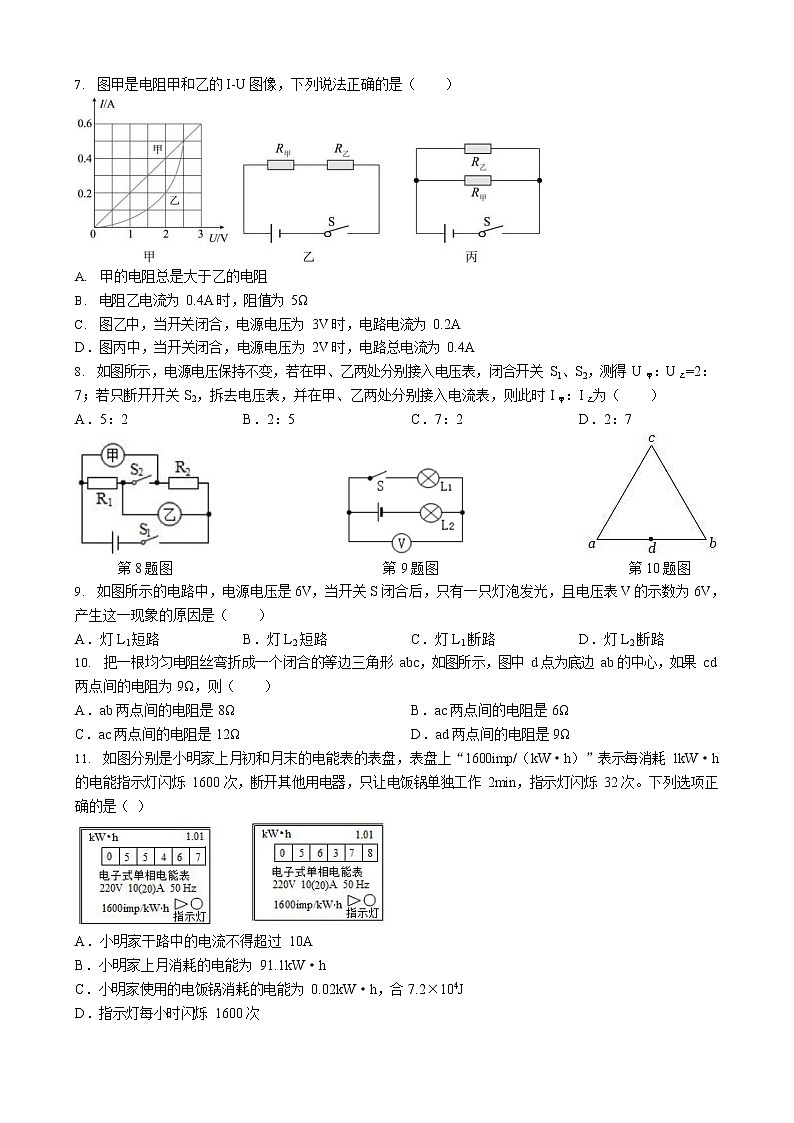

图甲是电阻甲和乙的 I-U 图像，下列说法正确的是（）
甲的电阻总是大于乙的电阻
电阻乙电流为 0.4A 时，阻值为 5Ω
图乙中，当开关闭合，电源电压为 3V 时，电路电流为 0.2A D．图丙中，当开关闭合，电源电压为 2V 时，电路总电流为 0.4A
如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关 S1、S2，测得 U 甲：U 乙=2：
7；若只断开开关 S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时 I 甲：I 乙为（）
A．5：2B．2：5C．7：2D．2：7
第 8 题图第 9 题图第 10 题图
如图所示的电路中，电源电压是 6V，当开关 S 闭合后，只有一只灯泡发光，且电压表 V 的示数为 6V， 产生这一现象的原因是（）
A．灯 L1 短路B．灯 L2 短路C．灯 L1 断路D．灯 L2 断路
把一根均匀电阻丝弯折成一个闭合的等边三角形 abc，如图所示，图中 d 点为底边 ab 的中心，如果 cd
两点间的电阻为 9Ω，则（）
A．ab 两点间的电阻是 8ΩB．ac 两点间的电阻是 6Ω
C．ac 两点间的电阻是 12ΩD．ad 两点间的电阻是 9Ω
如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/（kW·h）”表示每消耗 1kW·h 的电能指示灯闪烁 1600 次，断开其他用电器，只让电饭锅单独工作 2min，指示灯闪烁 32 次。下列选项正确的是（ ）
A．小明家干路中的电流不得超过 10A B．小明家上月消耗的电能为 91.1kW·h
C．小明家使用的电饭锅消耗的电能为 0.02kW·h，合 7.2×104J D．指示灯每小时闪烁 1600 次

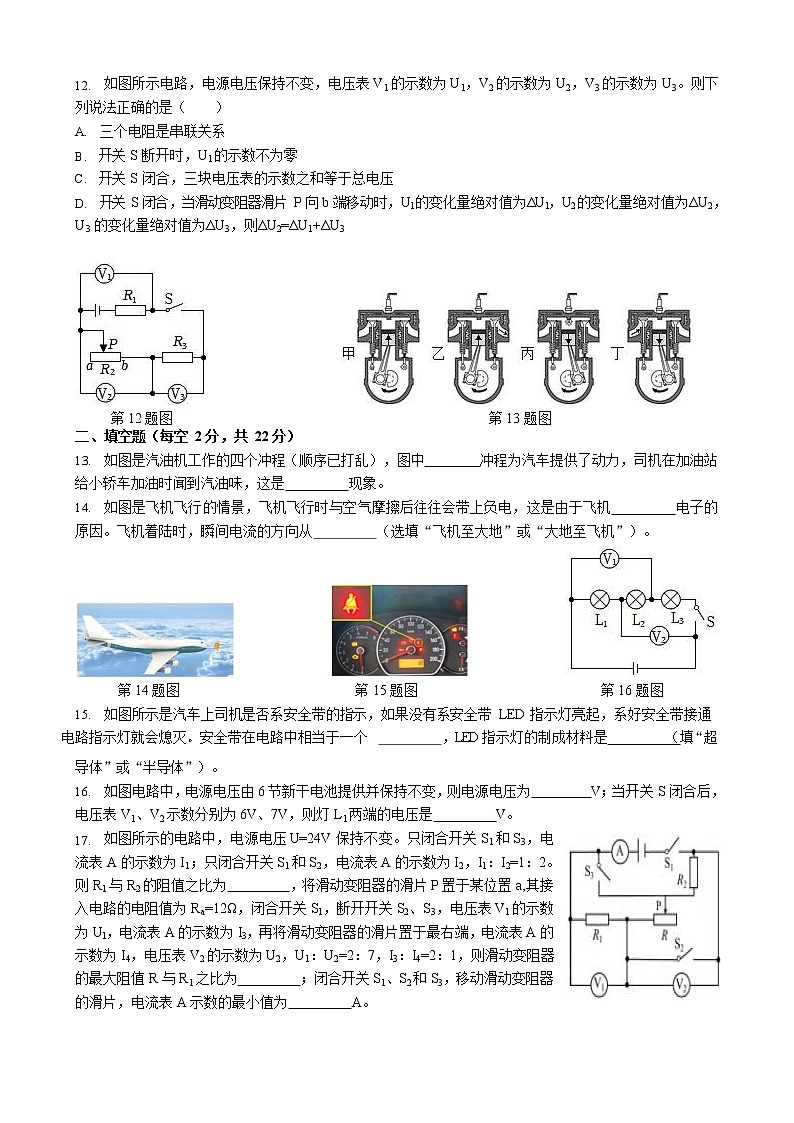

如图所示电路，电源电压保持不变，电压表 V1 的示数为 U1，V2 的示数为 U2，V3 的示数为 U3。则下列说法正确的是（）
三个电阻是串联关系
开关 S 断开时，U1 的示数不为零
开关 S 闭合，三块电压表的示数之和等于总电压
开关 S 闭合，当滑动变阻器滑片 P 向 b 端移动时，U1 的变化量绝对值为ΔU1，U2 的变化量绝对值为ΔU2，
U3 的变化量绝对值为ΔU3，则ΔU2=ΔU1+ΔU3
第 12 题图第 13 题图
二、填空题（每空 2 分，共 22 分）
如图是汽油机工作的四个冲程（顺序已打乱），图中 冲程为汽车提供了动力，司机在加油站给小轿车加油时闻到汽油味，这是 现象。
如图是飞机飞行的情景，飞机飞行时与空气摩擦后往往会带上负电，这是由于飞机 电子的
原因。飞机着陆时，瞬间电流的方向从（选填“飞机至大地”或“大地至飞机”）。
第 14 题图第 15 题图第 16 题图
如图所示是汽车上司机是否系安全带的指示，如果没有系安全带 LED 指示灯亮起，系好安全带接通
电路指示灯就会熄灭。安全带在电路中相当于一个
导体”或“半导体”）。
，LED 指示灯的制成材料是 （填“超
如图电路中，电源电压由 6 节新干电池提供并保持不变，则电源电压为 V；当开关 S 闭合后， 电压表 V1、V2 示数分别为 6V、7V，则灯 L1 两端的电压是 V。
如图所示的电路中，电源电压 U=24V 保持不变。只闭合开关 S1 和 S3，电流表 A 的示数为 I1；只闭合开关 S1 和 S2，电流表 A 的示数为 I2，I1：I2=1：2。则 R1 与 R2 的阻值之比为 ，将滑动变阻器的滑片 P 置于某位置 a,其接入电路的电阻值为 Ra=12Ω，闭合开关 S1，断开开关 S2、S3，电压表 V1 的示数为 U1，电流表 A 的示数为 I3，再将滑动变阻器的滑片置于最右端，电流表 A 的示数为 I4，电压表 V2 的示数为 U2，U1：U2=2：7，I3：I4=2：1，则滑动变阻器的最大阻值 R 与 R1 之比为 ；闭合开关 S1、S2 和 S3，移动滑动变阻器的滑片，电流表 A 示数的最小值为 A。
三、实验探究题（每空 2 分，共 24 分）
小红设计如图电路探究“并联电路电流关系”（电流表图中未画出）。
小红根据电路图连接好电路，闭合开关前，小红发现电流表指针反偏，原因是 ；
实验次数
A 点的电流/A
B 点的电流/A
C 点的电流/A
1
0.18
0.18
0.36
2
0.24
0.24
0.48
3
0.26
0.26
0.52
故障排除后，小红按照电路图，做了三次实验记录数据如表。小红由数据得出的结论不具有普遍性， 她将如何改进实验： 。
在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。实验中使用 4 根电阻丝，规格、材料如表所示。
编号
材料
长度/m
横截面积/mm2
A
锰铜合金
0.5
0.8
B
镍铬合金
0.5
0.8
C
镍铬合金
0.5
0.4
D
镍铬合金
1
0.4
实验中通过观察 来比较电阻的大小。
若依次把 B、C 两根电阻丝接入电路，闭合开关记录电流表的示数。分析比较这两根电阻丝的电阻大小，探究的是电阻跟导体的关系；
将电阻丝 D 对折后接入电路中，发现电流表的示数与将电阻丝 D 全部接入电路时对比变大了，由此得出结论：导体的横截面积越大，电阻越小。你认为这种做法是否合理，并说明理由： 。20．新冠肺炎疫情影响期间，为了响应教育部提出的“停课不停学”部署，小明在家探究欧姆定律，做“探究电流与电阻的关系”的实验，所用器材如下：电源（电压恒为 4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器和导线若干，实验数据如表格所示。
电阻 R/Ω
5
10
15
20
电流 I/A
0.6
0.3
0.2
0.15
根据甲图把乙图的电路连接完整（要求变阻器滑片向右滑动时，电路中电流变大。
小明先用 5Ω的电阻接进行实验，完成后再换 10Ω的电阻，移动滑片在观察到电压表示数为 V
时，读取对应电流表的示数。
要完成整个实验，应该选取滑动变阻器的阻值至少为 Ω。
小罗设计如图电路测量定值电阻的阻值。器材如下：待测电阻 Rx、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
开关闭合前，滑动变阻器的滑片应该移到最 端（选填“左”或者“右”），目的是为了保护电路。
某次测量时，电压表示数为 2.5V，电流表示数如图乙所示，读出电流表示数为 A，则本次测得 Rx 的阻值为 Ω；
他们又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为 R0 的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也测出了 Rx 的阻值，实验步骤如下：
①闭合开关 S1，断开 S2，读出电压表的示数 U1；
②再闭合开关 S2，读出电压表示数 U2；
③待测电阻的阻值 Rx= （用已知量和测得量的字母表示）。四、作图题（每题 2 分，共 4 分）
在如图电路的○内，填上电流表或电压表符号，使开关 S 闭合时两灯都能发光。
如图甲所示为交警使用的呼气式酒精测试仪，酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的增加而减小，从而引起电路中电流和电压表的示数变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数越大，请你在图乙中将电压表接入电路，使之符合要求。
五、计算题（共 14 分；其中 24 题 6 分，25 题 8 分）
如图所示，电路中使用的电源电压可调。电阻 R1=10Ω，闭合开关 S，电流表 A、A1 的示数分别为 1.2A
和 0.4A。求：
此时的电源电压；
电阻 R2 的阻值；
重新调节电源电压为 6V 后，闭合开关 S，此时电流表 A 的示数。
如图，电流表的量程是 0～0.6A、电压表的量程是 0～15V，R1 的电阻是 20Ω，电源电压 18V，变阻器R3 的阻值范围是 0～200Ω，灯泡电阻不变。（请画出每个小题的等效电路图）
只闭合开关 S3 时，电流表示数为 0.3A，则 R2 的电阻为多大？
只闭合 S1、S3 和 S4 时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？
只闭合 S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。
