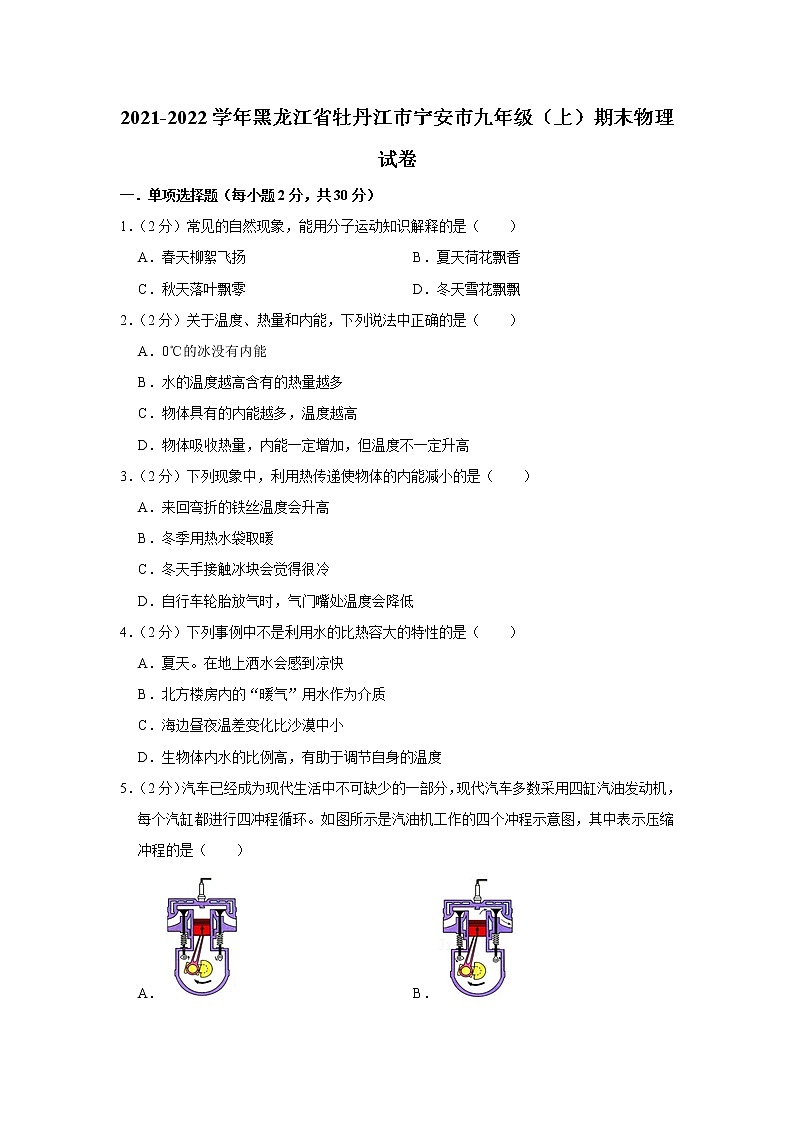

2021-2022学年黑龙江省牡丹江市宁安市九年级（上）期末物理试卷
一．单项选择题（每小题2分，共30分）
1．（2分）常见的自然现象，能用分子运动知识解释的是（　　）
A．春天柳絮飞扬 B．夏天荷花飘香
C．秋天落叶飘零 D．冬天雪花飘飘
2．（2分）关于温度、热量和内能，下列说法中正确的是（　　）
A．0℃的冰没有内能
B．水的温度越高含有的热量越多
C．物体具有的内能越多，温度越高
D．物体吸收热量，内能一定增加，但温度不一定升高
3．（2分）下列现象中，利用热传递使物体的内能减小的是（　　）
A．来回弯折的铁丝温度会升高
B．冬季用热水袋取暖
C．冬天手接触冰块会觉得很冷
D．自行车轮胎放气时，气门嘴处温度会降低
4．（2分）下列事例中不是利用水的比热容大的特性的是（　　）
A．夏天。在地上洒水会感到凉快
B．北方楼房内的“暖气”用水作为介质
C．海边昼夜温差变化比沙漠中小
D．生物体内水的比例高，有助于调节自身的温度
5．（2分）汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用四缸汽油发动机，每个汽缸都进行四冲程循环。如图所示是汽油机工作的四个冲程示意图，其中表示压缩冲程的是（　　）

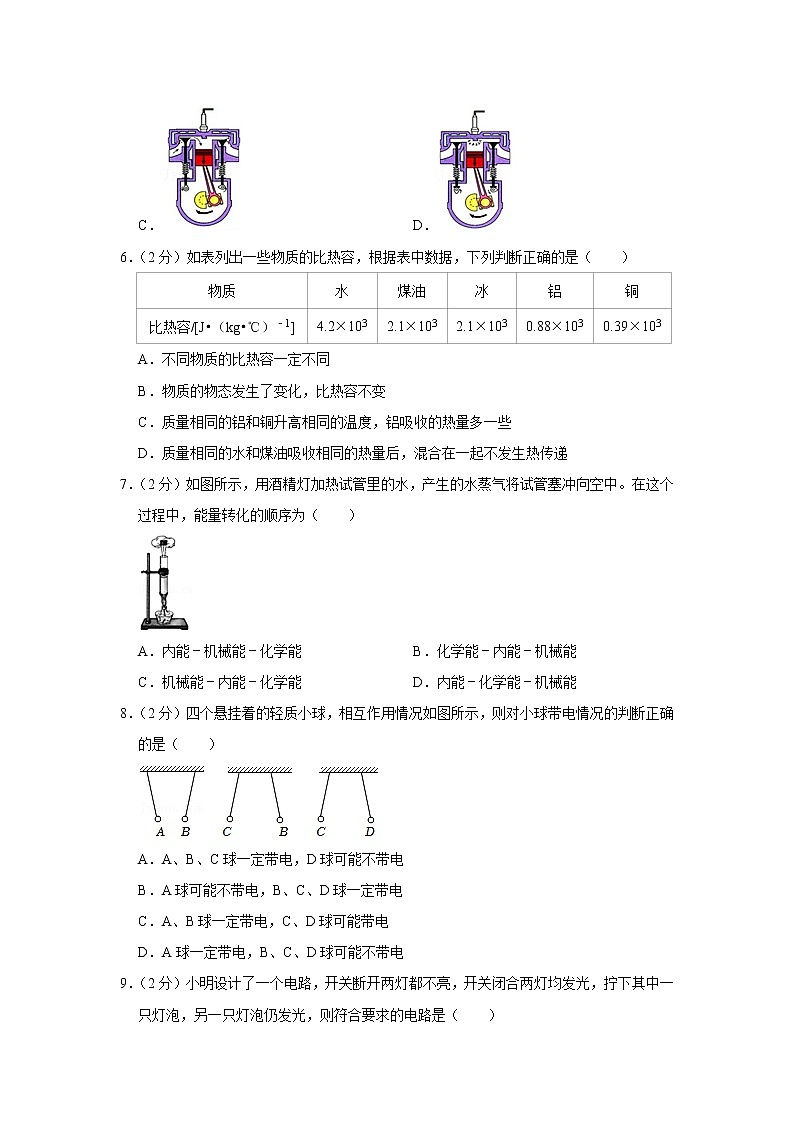

A． B．
C． D．
6．（2分）如表列出一些物质的比热容，根据表中数据，下列判断正确的是（　　）
物质
水
煤油
冰
铝
铜
比热容/[J•（kg•℃）﹣1]
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
A．不同物质的比热容一定不同
B．物质的物态发生了变化，比热容不变
C．质量相同的铝和铜升高相同的温度，铝吸收的热量多一些
D．质量相同的水和煤油吸收相同的热量后，混合在一起不发生热传递
7．（2分）如图所示，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。在这个过程中，能量转化的顺序为（　　）

A．内能﹣机械能﹣化学能 B．化学能﹣内能﹣机械能
C．机械能﹣内能﹣化学能 D．内能﹣化学能﹣机械能
8．（2分）四个悬挂着的轻质小球，相互作用情况如图所示，则对小球带电情况的判断正确的是（　　）

A．A、B、C球一定带电，D球可能不带电
B．A球可能不带电，B、C、D球一定带电
C．A、B球一定带电，C、D球可能带电
D．A球一定带电，B、C、D球可能不带电
9．（2分）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）

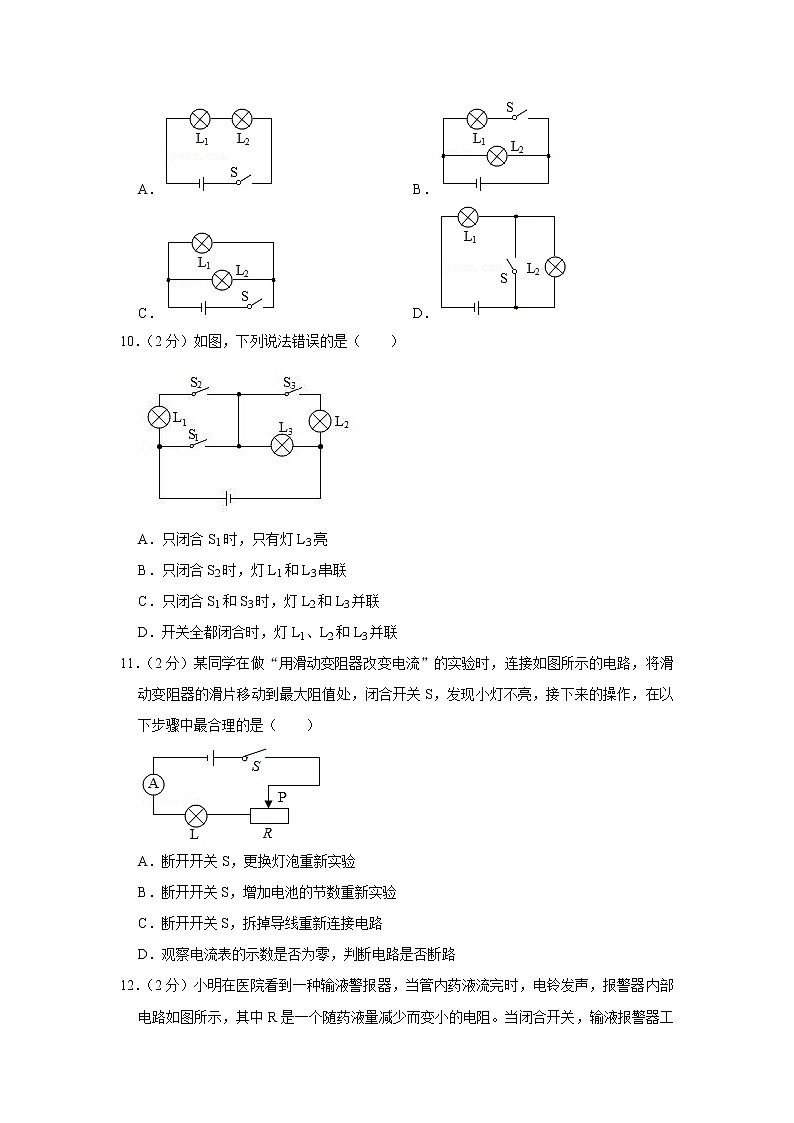

A． B．
C． D．
10．（2分）如图，下列说法错误的是（　　）

A．只闭合S1时，只有灯L3亮
B．只闭合S2时，灯L1和L3串联
C．只闭合S1和S3时，灯L2和L3并联
D．开关全都闭合时，灯L1、L2和L3并联
11．（2分）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）

A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
12．（2分）小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻。当闭合开关，输液报警器工作时，下列分析正确的是（　　）

A．开始输液时，电流表示数最大
B．输完药液时，电压表示数最小
C．输完药液时，电铃响的原因是其两端电压最大
D．开始输液时，电铃不响的原因是电铃没有电流通过
13．（2分）电工维修电路时，有时需要带电操作，如图所示。以下操作不会发生触电事故的是（　　）

A．甲站在地上同时接触火线和零线
B．乙站在地上仅接触火线
C．丙站在干燥绝缘凳上仅接触火线
D．丁站在干燥绝缘凳上同时接触火线和零线
14．（2分）如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）

A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
15．（2分）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）

A．电流表A1示数不变，电压表V示数不变
B．电流表A2示数变大，电压表V示数变小
C．电压表V示数与电流表A2示数比值变大
D．电压表V示数与电流表A1示数比值变小
二．多项选择题（每小题至少有两个答案符合选项要求，选项都正确的得3分，选项不全但都正确的得2分，选项中有错误的不得分，每小题3分，共计9分）
（多选）16．（3分）两个相同的容器分别装有质量相同的甲、乙两种液体，用同一个加热器分别加热，液体温度与加热时间关系如图所示。下列说法正确的是（　　）

A．甲液体的比热容小于乙液体的比热容
B．如果升高相同的温度，两液体吸收的热量相同
C．加热相同的时间，甲液体吸收的热量等于乙液体吸收的热量
D．加热相同的时间，甲液体比乙液体升高的温度少
（多选）17．（3分）在生活中，我们有时会遇到以下几种情况，其中可能引起家庭电路空气开关跳闸的是（　　）
A．电路中增加了大功率用电器
B．插座中的两个线头相碰
C．开关中的两个线头相碰
D．灯座中的两个线头相碰
（多选）18．（3分）如图甲所示的电路中，R1＝5Ω，R2为滑动变阻器，电源电压恒定。闭合开关S后，滑片P从a端移动到b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是（　　）

A．电源电压为3V
B．滑动变阻器的最大阻值为10Ω
C．电路消耗的最大功率1.8W
D．R1消耗的最小功率0.4W
三．填空题（每空1分，共计8分）
19．（2分）把红墨水分别滴入冷水和热水中时，可以看到热水变色比冷水变色快，说明温度越高，分子的 　 　；酒精和水混合后总体积变小了，该现象说明了分子之间有 　 　；“破镜不能重圆”是因为“破镜”合起来时，镜子断裂处的绝大多数分子间距离较大，分子间几乎没有 　 　力的作用。
20．（2分）丝绸与玻璃棒摩擦后，玻璃棒带正电，这是因为玻璃棒上的 　 　转移到了丝绸上，此时，若再将丝绸靠近这根与其摩擦过的玻璃棒，将会看到它们之间发生 　 　现象。
21．（2分）电子式电能表表盘上标有“3200imp/（kW•h）”字样（如图所示），将某用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该用电器上述时间内消耗的电能为　 　J，它的实际电功率是　 　W。则这个用电器可能是　 　（选填“节能灯”“家用空调”或“台式计算机”）。

22．（2分）如图所示，电源电压恒定，R1＝30Ω，闭合开关S，断开开关S1，电流表示数是0.3A。当同时闭合S、S1时，发现电流表示数变化了0.2A。则R2的阻值是 　 　Ω，当同时闭合S、S1时，电路消耗的总功率 　 　W。

四.作图与实验探究（23题7分、24题6分，25题10分，26题5分，27题6分，共计34分）
23．（7分）图甲是小明将装有热奶的奶瓶放入室温的水中，水温约为20℃，热奶的温度约为90℃，同时，他还利用温度计和钟表测出温度的变化情况，并作出了水和热奶的温度随时间变化的关系曲线，如图乙所示。其中 　 　曲线是表示热奶的温度随时间的变化情况，大约经过15min热奶和水温刚好达到一致。从图象分析可以看出，热奶温度随时间的变化特点是：随时间的变化，热奶温度是先快后慢地降低。
（1）热奶和水终止热传递的温度约为 　 　℃。
（2）在这一过程中，　 　的内能增加了，主要表现在 　 　。
（3）水和热牛奶之间传递的是 　 　。
A.温度
B.内能
C.热量
D.热能
（4）参考这位同学实验的图象，你认为沸水放在房间里，温度自然降低的规律是 　 　。
A.先快后慢
B.先慢后快
C.均匀降低
（5）参考这位同学记录的数据，如果你要喝一杯咖啡，可以有两种方式供你选择：
①先将烧开的热咖啡倒入杯中，冷却5min，然后加一匙冷牛奶；
②先将烧开的热咖啡倒入杯中，立即将一匙冷牛奶加进杯中，然后冷却5min。
你认为方式 　 　的冷却效果较好。

24．（6分）小田用如图所示的装置做“比较不同物质的吸热能力”的实验，在两个相同的烧杯中分别装入质量、初温都相同的A、B两种液体，并用相同的电加热器分别加热。
（1）要完成该探究实验，除了图甲中所示的器材外，还需要的测量工具有天平和 　 　；
（2）实验中选择相同规格的电加热器，其目的是 　 　；
（3）小田根据实验测得的数据分别描绘出了A、B两种液体的温度随加热时间变化的图像，如图乙所示，分析图乙可知液体 　 　（填“A”或“B”）的吸热能力强，分析理由是：质量相同的液体A、B 　 　。
（4）若加热过程中无热量损失，已知A的比热容为2.4×103J/（kg•℃），则B的比热容为 　 　J/（kg•℃）。
（5）在日常生活中，既可以用水来取暖，也可以用水来降温，主要是因为水具有 　 　。
A.较高的沸点
B.较低的凝固点
C.较大的比热容
D.较好的导电性
25．（10分）在探究并联电路电流规律的实验中，如图1所示是实验的电路图。

（1）若要测量通过灯泡L1的电流，请将图2实物图用线正确连接。
（2）小明同学在测量A处的电流时，连接好电路，闭合开关，发现电流表的指针偏转如图3所示，原因是 　 　；在排除故障后，电流表的示数如图4所示，则电流表的示数为 　 　A。
（3）同学们在解决了以上问题后，将电流表分别接入A、B、C三处，闭合开关，测出了电流并记录在如表格中，并立即得出了并联电路的电流规律。他们在实验中的不足之处是 　 　，改进方法是 　 　。
A点电流IA/A
0.16
B点电流IB/A
0.24
C点电流IC/A
0.40
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可以直接测出A、B、C三处的电流，同样可以得出三处电流的关系。请在图5虚线框内画出电路图。
（5）实验结束后，小明又利用已知阻值的电阻R0和电流表，设计了如图6所示的电路来测量小灯泡L发光时的阻值。请你把下列实验步骤补充完整：
A.当开关S断开S1闭合时，读出电流表A的示数为I1；
B.　 　，读出电流表A的示数为I2；
C.请你用已知电阻R0和测得的数值I1、I2，把灯泡的阻值表示出来：RL＝　 　。
26．（5分）在探究串、并联电路电压规律的实验中。
（1）如图甲所示是小亮已经完成部分的电路，请你用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端电压。
（2）如图乙所示的电路图中，在测L1两端电压时，发现只有灯L2发光且电压表示数为零，原因可能是 　 　；小芳保持电压表的B点连线不动，只断开A连接点，并改接到C连接点上，来测得L2两端电压。他能否测出L2两端电压？　 　，理由是 　 　。

27．（6分）小红利用图甲所示的电路探究电流与电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可得出结论：　 　。
（2）在上述实验中，某同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻，改换成阻值为10Ω的电阻，请你指出他在操作中的错误：　 　；在读取电流表示数之前，他应进行的操作是：向 　 　移动滑片，使电压表示数为2.5V。
（3）若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是 　 　。
（4）为了完成整个实验，小红应该选择的变阻器是 　 　。
A.10Ω 0.5A
B.20Ω 1A
C.50Ω 2A
（5）小红想将定值电阻换成小灯泡来探究电流与电压的关系，同学小明认为她的实验方案不可行。理由是 　 　。

五．简答与综合应用题（28题5分，29题6分，30题8分。共计19分）考生注意：解计算题时，要求有必要的文字说明、物理公式、数值要带上正确的单位
28．（5分）同学们都知道家庭中有很多用电器都是利用电流的热效应来工作的，例如：电饭锅、电炒锅、电暖气、电炉子、电烙铁等。请你回答：
（1）电流通过导体时，会发热的根本原因是什么？电流通过超导体时不会发热的原因？
（2）电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同。为什么电炉丝热的发红，而导线却不怎么热？
29．（6分）用天然气灶烧水，燃烧0.5m3的天然气，可使100kg的水从20℃升高70℃。已知水的比热容c水＝4.2×103J/（kg•℃）。天然气的热值q＝7.0×107J/m3，求：
（1）0.5m3天然气完全燃烧放出的热量Q放；
（2）水吸收的热量Q吸；
（3）燃气灶的效率η。
30．（8分）如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W“字样且灯丝电阻保持不
变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A．求：
（1）定值电阻R1的阻值；
（2）滑动变阻器R2的最大阻值；
（3）小灯泡通电时消耗的最小电功率。


2021-2022学年黑龙江省牡丹江市宁安市九年级（上）期末物理试卷
参考答案与试题解析
一．单项选择题（每小题2分，共30分）
1．【解答】解：A、柳絮飞扬是物质在运动，属于机械运动。故A不符合题意。
B、荷花飘香，是芳香油分子运动的结果，是分子运动。故B符合题意。
C、落叶飘零是物质在运动，属于机械运动。故C不符合题意。
D、雪花飘飘是物质运动，属于机械运动。故D不符合题意。
故选：B。
2．【解答】解：A、因为一切物体的分子都在不停地做无规则运动，所以一切物体都具有内能，0℃的冰具有内能，故A错误。
B、热量是过程量，描述它的术语只能用”吸收“和”放出“，不能用“含有”，故B错误；
C、物体内能的大小与质量、温度、状态等因素有关，物体具有的内能越多，温度不一定高，故C错误；
D、物体吸热时，内能增大，但温度不一定升高，例如：晶体在熔化过程中虽然继续吸热，但温度是不变的，故D正确。
故选：D。
3．【解答】解：A、来回弯折的铁丝是通过做功的方法使铁丝的内能增加。不符合题意。
B、热水袋取暖时手吸收热量内能增加。不符合题意。
C、冬天手接触冰块会觉得很冷，手放出热量内能减少。符合题意。
D、自行车轮胎放气时，气门嘴处温度会降低是物体对外做功，物体的内能减少。不符合题意。
故选：C。
4．【解答】解：
A、夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故B不符合题意；
C、沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故C不符合题意；
D、生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害，故D不符合题意。
故选：A。
5．【解答】解：A、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故A符合题意；
B、进气门关闭，排气门开启，活塞上行，废气被排出汽缸，是排气冲程，故B不符合题意；
C、进气门开启，排气门关闭，活塞下行，燃料和空气的混合物进入汽缸，是吸气冲程，故C不符合题意；
D、两气门都关闭，活塞下行，汽缸容积变大，火花塞喷出电火花，是做功冲程，故D不符合题意。
故选：A。
6．【解答】解：A、由表可知煤油和冰的比热容相同，因此不同物质的比热容可能相同，故A错误；
B、比热容是物质的一种特性，与物质的种类和状态有关，因此物质的物态发生了变化，比热容会改变，故B错误；
C、由表可知铝的比热容大于铜的比热容，根据Q＝cmΔt可知，质量相同的铝和铜升高相同的温度，铝吸收的热量多一些，故C正确；
D、由表可知水和煤油的比热容不同，由Q＝cmΔt可知，质量相同大的水和煤油吸收相同的热量后，水和煤油升高的温度不同，若二者的初温相同，则末温不同，混合在一起就会发生热传递，故D错误。
故选：C。
7．【解答】解：
用酒精灯加热水的过程中，酒精的化学能转化为试管和水的内能；当水沸腾时产生大量的水蒸气，试管内的气体压强增大，大于外界大气压，就会将塞子冲出；此时试管内水蒸气对塞子做功，水蒸气的内能减小，转化为塞子的机械能，即能量转化的顺序为化学能→内能→机械能，故B正确。
故选：B。
8．【解答】解：由图可知，B、C相互排斥，说明B、C带同种电荷；C、D相互排斥，说明C、D带同种电荷；则B、C、D 三球一定带同种电荷；
A、B相互吸引，由于B球带电，则A可能不带电，也可能带与B不同的电荷；
综上所述，ACD错误，B正确。
故选：B。
9．【解答】解：由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故AD错误；
开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误、C正确。
故选：C。
10．【解答】解：
A、当只闭合开关S1时，电路为L3的基本电路，因此只有灯L3发光，故A正确；
B、当只闭合开关S2时，灯L1和L3串联连接，因此灯L1和L3都发光，故B正确；
C、只闭合S1和S3时，灯L2和L3并联连接，故C正确；
D、开关全都闭合时，L1被短路，灯L2和L3并联连接，故D错误；
故选：D。
11．【解答】解：
AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。
故选：D。
12．【解答】解：由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，
A．由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由I＝可知，电路中的电流最小，故A错误；
B．由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越大分得的电压越大可知，R两端的电压最小，电铃两端的电压最大，即电压表示数最大，故B错误；
C．当输完药液时，R的阻值最小，电铃两端的电压最大，所以电铃响的原因是其两端电压最大，故C正确；
D．开始输液时，电路中的电流最小，电铃两端的电压最小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误。
故选：C。
13．【解答】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、乙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图丙中没有构成闭合的电路，即电流不会流过人体，不会触电。
故选：C。
14．【解答】解：
AB、由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C、由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C错误；
D、由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L2的支路中，即电流表测量的是小灯泡L2的电流，故D正确。
故选：D。
15．【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表A1测R2支路的电流，电流表A2测干路电流。
因电源电压恒定，
所以，滑片移动时，电压表V的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R2的电流不变，即电流表A1的示数不变，所以电压表V示数与电流表A1示数比值不变，故A正确，D 错误；
将滑动变阻器的滑片P向右移动，变阻器接入电路中的电阻变小，
由I＝可知通过R1的电流变大，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表A2的示数变大，
则电压表与电流表A2的示数之比变小，故C错误。
故选：A。
二．多项选择题（每小题至少有两个答案符合选项要求，选项都正确的得3分，选项不全但都正确的得2分，选项中有错误的不得分，每小题3分，共计9分）
16．【解答】解：AC、用同一个加热器给甲、乙加热，则加热时间相同，吸收的热量相同，
由图可知，当甲、乙吸收相同热量，即加热相同时间时，甲的温度升高的较多，且甲、乙的质量相同，
由Q＝cmΔt可知甲的比热容较小，故D错误，A、C正确；
B、由图可知，甲、乙升高相同的温度时，乙的加热时间更长，则乙吸收的热量更多，故B错误。
故选：AC。
17．【解答】解：
A、电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸，故A正确；
B、插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸，故B正确；
C、开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故C错误；
D、灯座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸，故D正确。
故选：ABD。
18．【解答】解：（1）由图甲可知，定值电阻和滑动变阻器串联接入电路，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，此时电路为定值电阻的简单电路，电路中的电流最大，由图乙可知通过电路的最大电流为0.6A，
由欧姆定律可得电源的电压：U＝I1R1＝0.6A×5Ω＝3V，故A正确；
（2）当滑动变阻器接入电路中的电阻最大时，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知此时电路中的电流最小，
由图乙可知此时通过电路的电流I2＝0.2A，滑动变阻器两端的电压U2＝2V，
则滑动变阻器的最大阻值：R2＝＝＝10Ω，故B正确；
（3）当电路中的电流最大时，根据P＝UI可知其电功率最大，则电路的最大总功率P大＝UI1＝3V×0.6A＝1.8W，故C正确；
（4）根据P＝UI＝I2R可知当电路中的电流最小时，R1消耗的功率最小，其最小电功率为 P1小＝R1＝（0.2A）2×5Ω＝0.2W，故D错误。
故选：ABC。
三．填空题（每空1分，共计8分）
19．【解答】解：分别在冷水杯和热水杯中滴一滴墨水，热水中的墨水扩散快，说明分子无规则运动的快慢与温度有关，温度越高，分子运动越剧烈；
酒精分子和水分子之间都存在空隙，所以混合后总体积比两个体积相加之和要小；
破镜不能重圆，是因为玻璃的硬度大，不像铅硬度小，玻璃放在一起不容易发生形变，玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，分子间的作用力就十分微弱，分子间几乎没有作用力。
故答案为：运动越剧烈；间隙；引。
20．【解答】解：丝绸与玻璃棒摩擦后，玻璃棒带正电，说明玻璃棒束缚电子的能力弱，它的电子转移到丝绸上；丝绸得到电子带负电，故玻璃棒和丝绸会相互吸引。
故答案为：电子；相互吸引。
21．【解答】解：（1）消耗的电能为：
W＝kW•h＝kW•h＝0.1kW•h＝3.6×105J，
（2）t＝6min＝360s，
用电器的实际电功率：
P＝＝＝1000W，
（3）节能灯的功率一般是几十瓦、台式计算机的功率在200W左右，家用空调的功率在1000W以上，所以这个用电器可能是家用空调。
故答案为：3.6×105；1000；家用空调。
22．【解答】解：闭合开关S，断开开关S1，此时电路为电阻R1的简单电路，电流表测通过电路的电流，
电流表示数是0.3A，根据欧姆定律可得电源电压：U＝I1R1＝0.3A×30Ω＝9V，
同时闭合S、S1时，两电阻并联接入电路，电流表测干路电流，
并联电路互不影响，并联电路干路电流等于各支路电流之和，电流表示数变化了0.2A，则通过定值电阻R2的电流为0.2A，
根据欧姆定律可得R2的阻值是：R2＝＝＝45Ω；
干路电流：I＝I1+I2＝0.3A+0.2A＝0.5A，
电路消耗的总功率：P＝UI＝9V×0.5A＝4.5W。
故答案为：45；4.5。
四.作图与实验探究（23题7分、24题6分，25题10分，26题5分，27题6分，共计34分）
23．【解答】（1）热牛奶放在冷水里，热量应该是从牛奶传向冷水，根据图像可知：牛奶的图像应该是曲线②；由图像可知，热奶冷却过程中，温度达到40℃就不再下降，说明此时温度达到平衡，所以热奶和水终止热传递的温度约40℃。
（2）在传递过程中，水的温度升高了，内能增加了。
（3）牛奶和冷水之间传递的是热量，故选：C。
（4）热传递的特点是传递速度先快后慢，故选：A。
（5）根据热传递速度先快后慢的特点，应选择①冷却效果会更好。
故答案为：（1）②；40；（2）水；温度升高了；（3）C；（4）A；（5）①。
24．【解答】解：（1）要完成该探究实验，需要测量质量的工具和时间的工具，因此除了图甲中所示的器材外，还需要的测量工具有天平和秒表；
（2）实验选择相同规格的电热器的目的是使两种液体在相同的时间内吸收相同的热量；
（3）由图乙可知，相同质量的A、B液体，被加热相同的，时间（吸收相同的热量），A液体升温慢，B液体升温快，说明A液体的吸热本领强；
根据图乙可知，A、B都加热5min，A温度变化量为30℃−10℃＝20℃，B温度变化量为50℃−10℃＝40℃；
由QA＝QB＝cm△t可得：
cAm△tA＝cBm△tB
2.4×103J/（kg•℃）×20℃＝cB×40℃
cB＝1.2×103J/（kg•℃）；
（4）水的比热容较大，既可以用水来取暖，也可以用水来降温，故选C。
故答案为：（1）温度计、秒表；（2）在相同的时间放出的热量相同；（3）A；吸收相同的热量，A温度升高的慢；（4）1.2×103； （5）C。
25．【解答】解：（1）由题意可知两灯泡并联，电流表测干路电流，开关S控制干路，从电源正极出发，先把开关S、灯L1和电流表串联起来，回到电源负极，然后把灯L2并联在灯L1和电流表两端，如下图所示：
；
（2）闭合开关．由图3可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；如图4可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A；
（3）为得出普遍结论，应换用不同规格的器材进行多次实验，仅根据一次测量就得出实验结论，实验结论不具有普遍性，结论不可靠；改进方法是：换用不同规格的小灯泡，进行多次实验；
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求，电路如下图所示：
；
（5）开关S断开S1闭合时，电流表测量R0的电流，则R0两端的电压为U0＝I1R0，
根据并联电路的特点，灯泡两端的电压等于R0两端的电压为UL＝U0＝I1R0，
开关S1闭合S断开，电流表测量灯泡的电流，则灯泡的电阻为RL＝＝。
故答案为：（1）实物图见解析；
（2）电流表正、负接线柱接反了；0.24；
（3）只测一组实验数据就得出结论，具有偶然性；换用不同规格的灯泡再进行多次实验；
（4）电路图见解析；
（5）当开关S1断开S闭合时；。
26．【解答】解：（1）测量L2两端电压时，应该让电压表并联在L2两端，如图所示：

（2）根据电路图可知，两灯泡串联，电压表测灯泡L1两端的电压，电压表示数为零，说明电压表可能测量导线两端电压，故障原因是灯泡L1短路；
电压表要并联在用电器两端，应使电压表的”﹣“接线柱靠近电源负极，另一个接线柱靠近电源正极，如果接反，就会导致电压表指针反偏。实验中测量L2两端电压时，保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，会导致电压表正、负接线柱接反了，无法测出L2两端电压。
故答案为：（1）如上图；（2）L1短路；不能；电压表正负接线柱接反了。
27．【解答】解：（1）根据如图乙所示的电流I随电阻R变化的图象，可知电流与电阻之积：
U＝IR＝0.5A×5Ω＝﹣﹣﹣﹣0.1A×25Ω＝2.5V，为一定值，由图象可得出结论：当电阻R两端的电压一定时，通过电阻的电流与电阻成反比；
（2）拆接电路时，开关要断开，故他在操作中的错误：拆下电阻前，未断开开关；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2.5V；
（3）经分析，若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是电阻断路；
（4）因实验中电压表示数保持2.5V不变，根据串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U滑＝3.5V，即变阻器分得的电压为定值电阻电压的＝1.4倍，根据分压原理，变阻器连入电路中的阻值大小为定值电阻大小的1.4倍，即为1.4×25Ω＝35Ω，也就是变阻器的最小阻值为35Ω，所以，滑动变阻器的规格应选用“50Ω 2A”，故选：C。
（5）研究电流与电压有关系时，要控制电阻不变，因灯泡的电阻会随温度的升高而增大，不是一个定值，她的实验方案可行。
故答案为：（1）当电阻R两端的电压一定时，通过电阻的电流与电阻成反比；（2）拆下电阻前，未断开开关；左；（3）电阻R断路；（4）C；（5）灯泡的电阻会随温度的升高而增大。
五．简答与综合应用题（28题5分，29题6分，30题8分。共计19分）考生注意：解计算题时，要求有必要的文字说明、物理公式、数值要带上正确的单位
28．【解答】答：（1）根据焦耳定律公式Q＝I2Rt分析可知，由于导体有电阻，而超导体的电阻为零，所以电流通过导体时，会发热，而电流通过超导体时不会发热；
（2）因为导线和电炉丝串联在一起的，通电时间和电流相同，由于导线的电阻远远的小于电炉丝的电阻，根据焦耳定律Q＝I2Rt可知，电炉丝产生的热量远远的多于导线，所以电炉丝已经热的发红，而导线却不怎么热。
29．【解答】解：
（1）0.5m3天然气完全燃烧放出的热量：
Q放＝Vq＝0.5m3×7.0×107J/m3＝3.5×107J；
（2）水吸收的热量：
Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×100kg×70℃＝2.94×107J；
（3）燃气灶的效率：
η＝＝×100%＝84%。
答：（1）0.5m3天然气完全燃烧放出的热量为3.5×107J；
（2）水吸收的热量为2.94×107J；
（3）燃气灶的效率为84%。
30．【解答】解：
（1）由图可知，只闭合S、S1时，L与R1串联，
小灯泡正常发光，由串联电路电流特点和P＝UI可得电路中电流：
I＝I1＝IL＝＝＝0.6A，
由串联电路的电压特点知，R1两端电压：
U1＝U﹣U额＝12V﹣6V＝6V，
所以R1的阻值：R1＝＝＝10Ω；
（2）由图可知，当所有开关都闭合时，R1和R2并联，电流表测干路电流，滑片在最右端，其连入阻值最大，
通过R1的电流：I1＝＝＝1.2A，
通过R2的电流：I2＝I﹣I1＝1.8A﹣1.2A＝0.6A，
所以R2的最大阻值：R2＝＝＝20Ω；
（3）串联电路有分压的特点，且R1＜R2，所以当S、S2闭合且滑片在右端时，灯泡和变阻器R2的最大阻值串联，此时灯泡分得电压最小，灯泡消耗的电功率最小，
灯泡的电阻：RL＝＝＝10Ω，
电路中的最小电流：I′＝＝＝0.4A，
所以灯泡通电消耗的最小电功率：
P最小＝I′2RL＝（0.4A）2×10Ω＝1.6W。
答：（1）定值电阻R1的阻值为10Ω；
（2）滑动变阻器R2的最大阻值为20Ω；
（3）小灯泡通电时消耗的最小电功率为1.6W。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/20 11:19:11；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
