苏州市六区联考2021-2022学年九年级上学期期末物理试题
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意）
1. 物理学中经常用科学家的名字来命名物理量的单位，下列用作“功”单位的是（ ）
A. 欧姆 B. 焦耳 C. 瓦特 D. 安培
2. 如图所示，通常情况下下列物品属于导体的是（ ）
A. 木铲 B. 玻璃杯 C. 不锈钢勺 D. 陶瓷碗
3. 下列数据中符合实际的是（ ）
A. 家用电饭锅的额定功率约75W
B. 家用LED台灯正常工作电流约2A
C. 将物理课本从地面拿到课桌上做功约1.8J
D. 实际起重机的机械效率约95%
4. 如图所示，下列四种机械装置，正常使用时不属于省力杠杆的是（ ）
A. 自行车龙头 B. 扫帚 C. 开关 D. 门把手
5. 电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（ ）
A. 四个灯一定并联
B. 四个灯一定串联
C. 四个灯的电阻一定相等
D. 通过四个灯的电流一定相等
6. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体温度越高，所含热量越多
B. 温度高的物体一定比温度低的物体内能多
C. 物体温度升高，内能增加
D. 热量都是从内能多的物体传递给内能少的物体
7. 如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（ ）
A. L1断路 B. L1短路 C. L2断路 D. L2短路
8. 如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（ ）
A. W1>W2，P1>P2 B. W1P2 D. W1=W2，P1
A. 小球从A处到B处重力势能增大
B. 小球从B处到C处动能增大
C. 小球在B处比D处重力势能大
D. 小球在A、C、E三处机械能总量相等
10. 智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A. 减小了电池的输出电流 B. 增大了电池的输出电压
C. 减小了电池的供电效率 D. 增大了电池的输出功率
11. 如图甲所示，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端电压U0随温度t变化的关系如图乙所示，下列关于电路消耗的总功率P 随温度t变化的关系图像，正确的是（ ）
A. B. C. D.
12. 如图所示，电源电压恒为12V，电流表（0～0.6A、0～3A），从规格“20Ω 1.5A”、“50Ω 1.5A”、“60Ω 1A”的滑动变阻器R中选择一个，将它与10Ω的定值电阻分别以串联和并联的方式接入M、N之间，闭合开关S，移动滑片，观察到不同连接方式中电流表的某两次示数分别为0.2A和2.5A，应选用滑动变阻器的规格及在元件安全情况下R的最大功率是（ ）
A. “20Ω 1.5A”21.6W B. “50Ω 1.5A”18W
C. “50Ω 1.5A”30W D. “60Ω 1A”12W
二。填空题（（本题共9小题，每空1分，共23分）
13. 家用台灯的LED灯泡______（是/不是）利用电流热效应工作的，与控制它的开关是______（串/并）联的，在给充电宝充电的过程中，充电宝相当于______（电源/用电器）。
14. 如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是_______，测量范围是_______，分度值是_______，示数为_______。
15. 如图所示支点为O，手持弹簧测力计竖直向上拉轻质杠杆，使其处于平衡状态，弹簧测力计的示数是10N，OA＝30cm，AB＝20cm，则该杠杆属于______（省力/费力）杠杆，物体重______N。
16. 神舟飞船穿越大气层返回地面时，与大气层摩擦，通过______（做功/热传递）的方式将机械能转化为内能，这与图______（甲/乙）汽油机的冲程一致。如果该汽油机飞轮转速是2400r/min，则每分钟燃气对外做功______次。
17. 如图所示是家用电子式电能表表盘，现将若干盏规格均为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了300次，该过程节能灯消耗的电能______ kW·h，接入的节能灯共______盏。
18. 定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值______Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值______；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为______A。
19. 如图所示是“探究物体动能大小与哪些因素有关”的实验示意图（A为小球，B为木块）。
（1）本实验研究的是______的动能。
A．斜面上小球B．撞击瞬间前小球C．撞击后木块
（2）在探究动能大小与质量的关系时，应保持小球的______不变，实验中可使小球每次从斜面______（同一/不同）高度静止释放。
20. “暴走”是一种快速的徒步运动方式，人体重心约在肚脐处。如图甲所示是人体重心最低的位置，如图乙所示是重心最高位置，若小明质量为50kg，他10s内行走了40步，则每走一步克服重力所做的功为______J，功率为______W。（g取10N/kg）
21. 如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器，闭合开关S，改变R2的阻值，两电压表与电流表示数变化关系如图乙所示，当滑片在b端时，电流表示数为0.4A；当滑片置于变阻器的中点位置，R2消耗的电功率为1.25W，则电源电压U为______V，定值电阻R0的阻值为______Ω。
三、解答题（本题共10小题，共53分。第23，24题需要写出必要的解答过程）按题目要求作图
22. 如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．
23. 如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。
24. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
25. 用如图所示的塔式起重机匀速吊起780kg的物体，10s内提升5m，滑轮组的机械效率是80%，g取10N/kg，求：
（1）有用功W有用；
（2）绳端的拉力F；
（3）拉力F的功率P。
26. 如图甲所示，电路中电源电压不变，定值电阻R0＝10Ω，滑动变阻器R最大阻值为15Ω，灯泡L的额定电压为6V，其电流和两端电压的关系如图乙所示。当闭合开关S、S1，断开S2，滑动变阻器滑片位于最右端时，灯泡L的实际功率为1.2W。求：
（1）灯泡的额定功率；
（2）只闭合开关S、S1，灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）只闭合开关S、S2，电路消耗的最小电功率。
27. 如图甲所示，为了探究不同物质吸热升温的现象，将两种质量相同的液体M、N分别装入两个完全相同的薄壁铝桶中，用两盏相同的酒精灯同时加热，两支相同的温度计分别测出薄壁铝桶中液体的温度。（不计热损失）
（1）酒精在燃烧过程中将______（机械能/化学能）转化为内能，剩余酒精热值______（改变/不变）；
（2）实验中，______（可以/不可以）通过加热时间来比较两种物质吸收热量的多少；
（3）实验中，用玻璃棒不断搅拌的目的是______；
（4）如图乙所示，若物质N的比热容为4.2×103J/（kg•℃），则物质M的比热容为______J/（kg•℃）。
28. 在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，挂钩码前，小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节，这样调节的主要目的是消除______对实验的影响；
（2）杠杆调节平衡后进行第1次实验，在杠杆两侧分别挂上钩码，移动钩码至杠杆在水平位置平衡，读取此时力和力臂的数值并计入表格中；
（3）第2次实验，小明在杠杆一侧挂上钩码（视为阻力），动力由测力计来提供，如图丙所示，小明先将测力计在此状态下调零。在选定测力计作用位置时，应选择点______（C/D），说明不选择另一处的理由：______；
（4）第3次实验中测力计的示数为2.0N，请在第3次实验图上画出测力计拉力的力臂l1______。并将动力臂l1填入下表空格①处，再进行第四次实验，数据如下：
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
②
0.30
2.0
0.15
3
2.0
①____
1.5
0.20
4
2.5
0.20
2.5
0.20
（5）根据数据分析得出杠杆的平衡条件，可以推测表格中空格②处漏记录的数据为______。
29. 如图所示是“探究电流热效应的因素”的实验装置。
（1）在A、B两瓶中装入质量和初温均相同的液体，瓶中液体通常会选择“煤油”而不选择“水”，理由是______；
（2）R1、R2采用如图所示连接方式的目的是控制______和通电时间相等，下列实验中用到的研究方法与此相同的有______；
A．研究声音的产生时，在鼓面上放些绿豆
B．研究重力势能与质量的关系时，看木桩下陷深度
C．认识电流时，通常用水流类比电流
D．研究电流与电阻的关系时，保持电阻两端电压不变
（3）闭合开关，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与______有关；
（4）如果想用该装置来探究水和煤油的吸热能力，则需要做两处调整：①______，②______。
30. 某同学做“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”实验，电源电压恒定，小灯泡的额定电压为2.5V。
（1）按图甲连接电路，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数；移动滑片，观察并记录多组数据，绘制如图乙所示的U–I图像，则小灯泡的额定功率为______W。当电流表示数为I0（I0＜0.50A）时，小灯泡的电功率为P1；
（2）断开开关，用一个定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数，再移动滑片，测出多组数据，并记录在表格中，分析数据可知：当电阻一定时，通过导体的电流与导体两端电压成______（正比/反比），当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1______P2（＞/＝/＜）；
实验次数
1
2
3
4
电压U/V
0.9
2.0
2.5
3.0
电流I/A
0.18
040
0.50
0.60
（3）实验中所用电源的电压为______V；
（4）断开开关，增加10Ω，20Ω定值电阻来探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻后无法完成该实验，请用已给的实验器材解决该问题，在虚线框内画出设计的电路图______。
31. 阅读短文，回答问题。
我市居民家庭主要使用管道天然气，11月1日，小明对搬入不久的新家燃气使用情况进行了调查，观察到他家的智能型燃气表表盘如图甲所示，他记得刚搬入时燃气表示数为0，表盘上还有“欠费”、“阀门”、“系统”三个由发光二极管做成的指示灯，正常工作时“系统指示灯”常亮，通过查询资料，他把相关技术参数列在了表一中，其中“公称流量”是指在额定条件下，单位时间内流过管道横截面的燃气的最大流量，另外，他在新闻网上查到，目前苏州市民用管道天然气的阶梯价格为：一挡年用气量上限为300m3，价格为2.75元/m3；二挡年用气量为300m3至600m3，价格为3.3元/m3；三挡年用气量大于600m3，价格为4.13元/m3。
小明家里还安装了“水”地暖系统，该系统以天然气为能源，通过天然气壁挂炉（热水器）将水加热，热水循环流过房间地板下的散热管道来提高室温，壁挂炉的铭牌如表二，其中，额定热负荷27kW指的是热水器供热水时，1s内水吸收的最大热量为27kJ（1kJ＝103J），额定热负荷热水效率是指在额定热负荷下，水吸收的最大热量与燃气完全燃烧放出热量的比值。
（1）燃气表上的三个指示灯是由______（半导体/超导体）材料制成，它们之间是______联，根据表一可知，整个燃气表在正常工作时的电功率为______W；
（2）根据燃气表示数，他家目前共消耗的燃气量为______m3，若按照“公称流量”算，每天正常使用燃气的平均时间为0.64h，则小明搬进新家______天；
（3）除了每天正常燃气使用量外，12月份起家里开启地暖设备，燃气费大大增加，若热水器在额定热负荷下工作，每天工作8h，则12月份用于供暖至少需要消耗______m3的天然气，他家12月份共需付费约______元（每个月按30天计算，天然气的热值是3.6×107J/m3）；
（4）小明家安装了家用燃气报警器，燃气报警器的核心是气体传感器（气敏电阻），其阻值随燃气浓度的升高而减小。如图乙所示，是模拟燃气泄漏检测原理的电路图，R1为气敏电阻，R为可调试变阻器。当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号，若电源电压恒为12V，气敏电阻R1的阻值与天然气浓度间的关系如图丙所示。在某次调试中，当可调试变阻器R的阻值为20Ω，天然气浓度达到0.8g/m3，燃气报警器报警，则下列说法中正确的是______。
A．当天然气浓度增加时，气敏电阻R1的阻值随之增大
B．当燃气报警器报警时，电路中的电流为150mA
C．若要适当提高燃气报警的灵敏度，在其他条件不变的情况下，可以适当调大调试电阻R
D．若需要选用仪表监控输出信号，浓度升高时，仪表示数也增大，则可以选用电压表接在AB之间
（5）现用另一个电阻箱在无燃气条件下对上述电路进行调试，使电路能在天然气浓度达到0.8g/m3时，燃气报警器报警，为此，先将该电阻箱调为10Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节______，直到燃气报警器刚好报警；
第三步：断开开关，______，完成电路调试。
答案与解析
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意）
1. 物理学中经常用科学家的名字来命名物理量的单位，下列用作“功”单位的是（ ）
A. 欧姆 B. 焦耳 C. 瓦特 D. 安培
【答案】B
【解析】
【详解】在物理学中：
A．欧姆是电阻的基本单位，故A不符合题意；
B．焦耳是功和各种能量的基本单位，故B符合题意；
C．瓦特是功率的基本单位，故C不符合题意；
D．安培是电流的基本单位，故D不符合题意。
故选B。
2. 如图所示，通常情况下下列物品属于导体的是（ ）
A. 木铲 B. 玻璃杯
C. 不锈钢勺 D. 陶瓷碗
【答案】C
【解析】
【详解】通常情况下，木铲、玻璃杯、陶瓷碗都不容易导电，属于绝缘体，而不锈钢勺是金属制品，容易导电，是导体。故ABD不符合题意，C符合题意。
故选C。
3. 下列数据中符合实际的是（ ）
A. 家用电饭锅的额定功率约75W
B. 家用LED台灯正常工作电流约2A
C. 将物理课本从地面拿到课桌上做功约1.8J
D. 实际起重机的机械效率约95%
【答案】C
【解析】
【详解】A．家用电饭锅的额定功率在800W左右，故A不符合题意；
B．家用LED台灯正常工作电流约0.1A，故B不符合题意；
C．物理课本的重力约2.5N左右，课桌的高度在0.8m左右，将一本物理课本从地面拿到课桌上，做的功大约是
故C符合题意；
D．起重机虽然能够提起很重的货物，但由于机械结构复杂，需要提升机械（动滑轮、杠杆等）的重力、摩擦都较大，所以机械效率不高，一般在40%左右，不可能达到95%，故D不符合题意。
故选C。
4. 如图所示，下列四种机械装置，正常使用时不属于省力杠杆的是（ ）
A. 自行车龙头 B. 扫帚
C. 开关 D. 门把手
【答案】B
【解析】
【详解】A．自行车龙头在使用过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．扫帚在使用时，动力臂小于阻力臂，属于费力杠杆，故B符合题意；
C．开关在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．门把手在使用过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。
故选B。
5. 电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（ ）
A. 四个灯一定并联
B. 四个灯一定串联
C. 四个灯的电阻一定相等
D. 通过四个灯的电流一定相等
【答案】A
【解析】
【详解】AB．由题意可知，电动自行车转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，说明这两个转向灯工作时互不影响，所以它们是并联的；所以四个转向灯是并联的，故A正确，B错误。
CD．两灯的规格不一定相同，故电阻不一定相等；并联电路中各支路电压相等，但由于两灯的电阻不一定相等，根据欧姆定律可知，通过两灯的电流不一定相等，故CD错误。
故选A。
6. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体温度越高，所含热量越多
B. 温度高的物体一定比温度低的物体内能多
C. 物体温度升高，内能增加
D. 热量都是从内能多的物体传递给内能少的物体
【答案】C
【解析】
【详解】A．温度高的物体分子运动剧烈，但不能说物体含有的热量多，因为热量是一个过程量，不能用具有、含有来修饰，故A错误；
B．内能的大小与物体质量、温度和状态有关，只根据温度高低不能判断内能的大小，所以温度高的物体，其内能不一定大，故B错误；
C．物体温度升高，分子无规则运动越剧烈，内能增加，故C正确；
D．热量是从温度高的物体向温度低的物体传递，或者从温度高的部分传到温度低的部分，内能少的物体温度不一定低，故内能少的物体也可能向内能多的物体传热，故D错误。
故选C。
7. 如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（ ）
A. L1断路 B. L1短路 C. L2断路 D. L2短路
【答案】B
【解析】
【详解】由电路图知道，L1、L2串联，电压表测L1两端的电压，电流表测电路中的电流。
A．若L1灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表串联在电路中测电源两端的电压，其示数增大，故A不符合题意；
B．若L1灯短路时，电路为L2的简单电路，此时L2发光、L1不发光，电流表示数增大，电压表被短路几乎无示数，故B符合题意；
C．若L2灯断路时，电路断路，此时L1、L2均不发光，电流表和电压表均无示数，故C不符合题意；
D．若L2灯短路时，电路为L1的简单电路，此时L2不发光、L1发光，电压表和电流表的示数均增大，故D不符合题意。
故选B。

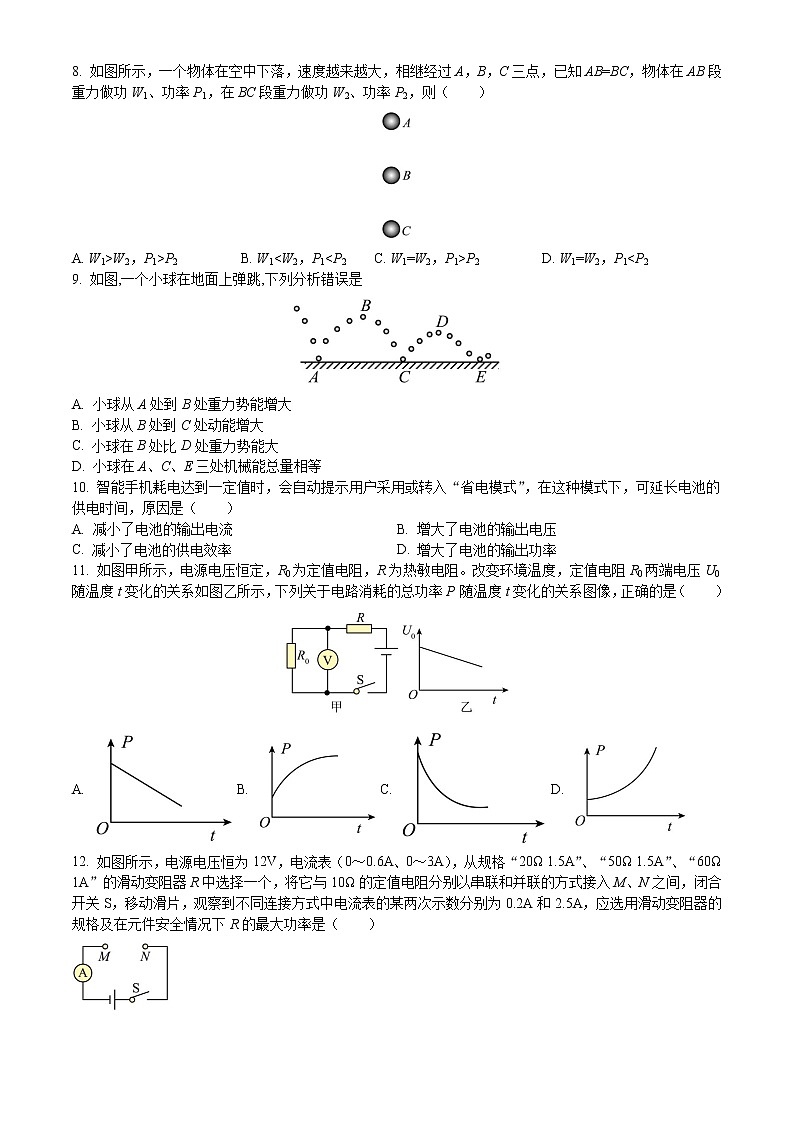

8. 如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（ ）
A. W1>W2，P1>P2 B. W1
【解析】
【详解】物体在AB和BC段，距离相同，重力相同，根据W=Gh，重力做功相同，所以W1=W2；物体在下落过程中，速度越来越大，即AB段的速度v1小于BC段的速度v2，因为AB=BC，所以经过AB段的时间t1大于BC段的时间t2，又因为W1=W2，根据可知，P1
故选D。
9. 如图,一个小球在地面上弹跳,下列分析错误是
A. 小球从A处到B处重力势能增大
B. 小球从B处到C处动能增大
C. 小球在B处比D处重力势能大
D. 小球在A、C、E三处机械能总量相等
【答案】D
【解析】
【详解】A. 小球从A处到B处，质量不变高度增大，所以重力势能增大，故A选项正确；
B. 小球从B处到C处，质量不变，在重力作用下速度逐渐增大，所以动能增大，故B选项正确；
C. 小球在D处比B处，质量不变高度降低，所以重力势能变小，故C选项正确；
D. 看图可知小球在弹跳过程中，每次触地反弹至最高点的高度逐渐减小，说明其机械能在运动过程中减小，所以A、C、E三处机械能总量并不相等，故D选项错误符合题意．
10. 智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A. 减小了电池的输出电流 B. 增大了电池的输出电压
C. 减小了电池的供电效率 D. 增大了电池的输出功率
【答案】A
【解析】
【详解】智能手机耗电达到一定量时，剩余的电能也是定量，由W=Pt可知，要延长手机的工作时间，需要减小电池的输出功率，而手机工作的电压是不变的，故由P=UI可知，在省电模式下，应减小电池的输出电流，故A符合题意， BCD不符合题意。
故选A。
11. 如图甲所示，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端电压U0随温度t变化的关系如图乙所示，下列关于电路消耗的总功率P 随温度t变化的关系图像，正确的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】由图甲电路图可知，定值电阻R0和电阻R串联，电压表测R0两端的电压。R0为定值电阻，由可知，电路中的电流随温度t的变化图线与图乙类似，电源的电压不变，由P＝UI可知，电路消耗的总功率P与随温度t的变化图线也与图乙类似，故A正确，BCD错误。
故选A。

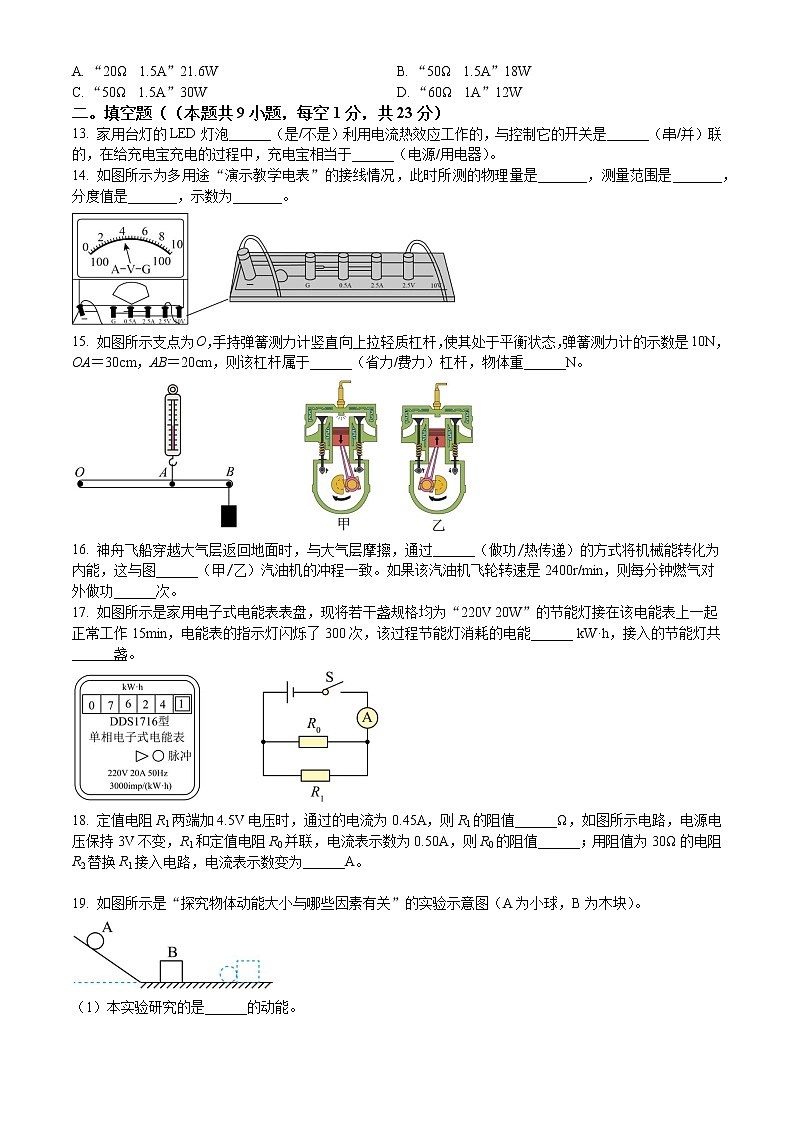

12. 如图所示，电源电压恒为12V，电流表（0～0.6A、0～3A），从规格“20Ω 1.5A”、“50Ω 1.5A”、“60Ω 1A”的滑动变阻器R中选择一个，将它与10Ω的定值电阻分别以串联和并联的方式接入M、N之间，闭合开关S，移动滑片，观察到不同连接方式中电流表的某两次示数分别为0.2A和2.5A，应选用滑动变阻器的规格及在元件安全情况下R的最大功率是（ ）
A. “20Ω 1.5A”21.6W B. “50Ω 1.5A”18W
C. “50Ω 1.5A”30W D. “60Ω 1A”12W
【答案】B
【解析】
【详解】当R1与R串联时，I串＝0.2A，由欧姆定律可得，总电阻
此时滑动变阻器R的最大阻值至少为
当R1与R并联时，电源电压为12V且不变，电阻R1的阻值为10Ω，由欧姆定律可得，通过电阻R1的电流
此时干路电流I并＝2.5A，根据并联电路电流的规律，此时通过R的电流
由串联和并联时求出的R和IR可知，滑动变阻器R的规格应为“50Ω，1.5A”；当R与R1并联在电路中，且允许通过最大电流为1.5A时，R的电功率最大，此时
故选B。
二。填空题（（本题共9小题，每空1分，共23分）
13. 家用台灯的LED灯泡______（是/不是）利用电流热效应工作的，与控制它的开关是______（串/并）联的，在给充电宝充电的过程中，充电宝相当于______（电源/用电器）。
【答案】①. 不是②. 串③. 用电器
【解析】
【详解】[1][2]家用台灯的LED灯工作时，消耗电能主要转化为光能，并不是利用电流的热效应；LED灯和控制它的开关是串联连接的。
[3]给充电宝充电，会消耗电能，充电宝相当于用电器。
14. 如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是_______，测量范围是_______，分度值是_______，示数为_______。
【答案】①. 电压②. ③. ④.
【解析】
【详解】[1][2]由图知道，电表选择的是“”和“2.5V”接线柱，所以测量的物理量是电压，则最大测量值为2.5V，测量范围为。
[3][4]表盘上共有5个大格，则一个大格表示
一个大格又分为5个小格，则每个小格表示为0.1V，即分度值为0.1V；此时指针指在2个大格处，所以电表的示数为1V。
15. 如图所示支点为O，手持弹簧测力计竖直向上拉轻质杠杆，使其处于平衡状态，弹簧测力计的示数是10N，OA＝30cm，AB＝20cm，则该杠杆属于______（省力/费力）杠杆，物体重______N。
【答案】①. 费力②. 6
【解析】
【详解】[1]O为支点，动力臂OA小于阻力臂OB，所以此杠杆为费力杠杆。
[2]由题知
因杠杆处于水平平衡，根据杠杆平衡条件有
则物体重
16. 神舟飞船穿越大气层返回地面时，与大气层摩擦，通过______（做功/热传递）的方式将机械能转化为内能，这与图______（甲/乙）汽油机的冲程一致。如果该汽油机飞轮转速是2400r/min，则每分钟燃气对外做功______次。
【答案】①. 做功②. 乙③. 1200
【解析】
【详解】[1]神舟飞船穿越大气层返回地面时，与大气层摩擦，克服摩擦做功，将机械能转化为内能，飞船的温度升高。
[2]在图甲中的进气门和排气门都关闭，且活塞向下运动，火花塞点火，是做功冲程，将内能转化为机械能。图乙中的进气门和排气门都关闭，且活塞向上运动，是压缩冲程，将机械能转化为内能，故与图乙汽油机的冲程一致。
[3]在内燃机的一个工作循环中，曲轴转动2周，活塞往复运动2次，对外做功1次。飞轮转速为2400r/min，所以每分钟可以完成1200个工作循环，做功1200次。
17. 如图所示是家用电子式电能表表盘，现将若干盏规格均为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了300次，该过程节能灯消耗的电能______ kW·h，接入的节能灯共______盏。
【答案】①. 0.1②. 20
【解析】
【详解】[1]3000imp∕(kW·h)表示电路中用电器每消耗1kW∙h电能，指示灯闪烁3000次，指示灯闪烁300次，节能灯消耗电能
正常工作的时间
t＝15min＝0.25h
节能灯的总电功率
每盏节能灯正常工作的电功率P额＝20W，接入的节能灯数量
18. 定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值______Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值______；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为______A。
【答案】①. 10②. 15③. 0.30
【解析】
【详解】[1]由可得，定值电阻R1的阻值为
[2]由电路图可知，R0与R1并联，电流表A测干路电流，根据并联电路的电压特点可知两电阻两端的电压大小等于电源电压3V，通过R1的电流为
由并联电路的电流特点可知，通过定值电阻R0的电流为
由可得，定值电阻R1的阻值为
[3]用阻值为30Ω的电阻R2替换R1接入电路，R0与R2并联，由并联电路的特点可知，此时通过R0的电流没有发生变化，通过R2的电流为
由并联电路的电流特点可知，干路电流为
I干＝I0+I2＝0.20A+0.10A＝0.30A
即此时电流表的示数为0.30A。
19. 如图所示是“探究物体动能大小与哪些因素有关”的实验示意图（A为小球，B为木块）。
（1）本实验研究的是______的动能。
A．斜面上小球B．撞击瞬间前小球C．撞击后木块
（2）在探究动能大小与质量的关系时，应保持小球的______不变，实验中可使小球每次从斜面______（同一/不同）高度静止释放。
【答案】①. B②. 速度③. 同一
【解析】
【详解】（1）[1]本实验研究的是撞击前瞬间小球的动能，故选B。
（2）[2][3]整个实验采用的研究方法是控制变量法，在探究动能与质量是否有关时，改变质量大小，要保持速度不变，让小球每次从斜面的同一高度自由滚下，使小球到达斜面的速度相同再推动木块。
20. “暴走”是一种快速的徒步运动方式，人体重心约在肚脐处。如图甲所示是人体重心最低的位置，如图乙所示是重心最高位置，若小明质量为50kg，他10s内行走了40步，则每走一步克服重力所做的功为______J，功率为______W。（g取10N/kg）
【答案】①. 25②. 100
【解析】
【详解】[1]根据数学知识，每走一步重心升高的高度
小明每走一步克服重力所做的功
W=Gh=mgh=50kg×10N/kg×0.05m=25J
[2]他10s内行走了40步克服重力所做的总功为
W总=40W=40×25J＝1000J
则克服重力做功的功率为
21. 如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器，闭合开关S，改变R2的阻值，两电压表与电流表示数变化关系如图乙所示，当滑片在b端时，电流表示数为0.4A；当滑片置于变阻器的中点位置，R2消耗的电功率为1.25W，则电源电压U为______V，定值电阻R0的阻值为______Ω。
【答案】①.10②. 7
【解析】
【详解】[1][2]由电路图可知，R0与R1、R2串联，电压表V1测R1和R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。由串联电路的电压特点可知，电压表V1的示数大于电压表V2的示数，因此图线I表示电压表V1的示数与电流表A示数的关系，图线Ⅱ表示电压表V2的示数与电流表A示数的关系。当滑片在b端时，变阻器接入电路的阻值最大，电路中的最小电流I＝0.4A，由图乙可知，R2两端的电压U2＝4V，由可知，R2的最大阻值为
当滑片在b端时，由图乙可知，R1和R2两端的电压之和，则R1两端的电压为
R1的阻值为
因串联电路中总电阻等于各分电阻之和，R2的最大阻值为10Ω；所以电源的电压为
①
滑片置于变阻器的中点位置，滑动变阻器接入电路的电阻
由可知，此时电路中的电流
则电源的电压为
②
由①②可得：U＝10V，R0＝7Ω。
三、解答题（本题共10小题，共53分。第23，24题需要写出必要的解答过程）按题目要求作图
22. 如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．
（）
【答案】
【解析】
【详解】利用三个滑轮组成滑轮组，要求使用时最省力，一定是一个定滑轮，两个动滑轮组成滑轮组，绳子的段数为4段．拉力向上，如图：
23. 如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。
【答案】
【解析】
【详解】由图知道，当油量增加时，油面升高时，浮标上升，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，电路中的总电阻变小，由知道，电路中的电流变大；由U=IR知道，R1两端的电压变大，若油量表是电压表改装而成，且满足油量增加，电压表读数增加，则应与R1并联，如图
【点睛】本题考查的是欧姆定律的应用、油量表的改装等问题，需要认真审题，充分理解题意、分析清楚电路结构、熟练应用串联电路特点及欧姆定律解题。
24. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
【答案】
【解析】
【分析】
【详解】据题意，电压表应并联在小灯两端，电源为两节干电池，其电压为3V，所以电压表所选量程为小量程；要用滑动变阻器调节灯的亮度，应将变阻器与小灯串联，滑片P向右滑动，灯变亮，说明此过程，变阻器接入电路的阻值变小，所以变阻器下端的接线柱应接在b端，作图如下：
25. 用如图所示的塔式起重机匀速吊起780kg的物体，10s内提升5m，滑轮组的机械效率是80%，g取10N/kg，求：
（1）有用功W有用；
（2）绳端的拉力F；
（3）拉力F的功率P。
【答案】（1）3.9×104J；（2）3250N；（3）4.875×103W
【解析】
【详解】解：（1）有用功
W有用=Gh=mgh=780kg×10N/kg×5m=3.9×104J
（2）由图可知，滑轮组的承重绳子根数n=3，则绳端移动的距离
s=nh=3×5m=15m
由可得，拉力做的总功
由W=Fs可得，所用的拉力
（3）拉力做功的功率：
答：（1）有用功为3.9×104J；
（2）所用的拉力为3250N；
（3）拉力做功的功率为4.875×103W。
26. 如图甲所示，电路中电源电压不变，定值电阻R0＝10Ω，滑动变阻器R最大阻值为15Ω，灯泡L的额定电压为6V，其电流和两端电压的关系如图乙所示。当闭合开关S、S1，断开S2，滑动变阻器滑片位于最右端时，灯泡L的实际功率为1.2W。求：
（1）灯泡的额定功率；
（2）只闭合开关S、S1，灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）只闭合开关S、S2，电路消耗的最小电功率。
【答案】（1）4.8W；（2）6.25Ω；（3）4.84W
【解析】
【详解】解：（1）由图乙可知，当灯泡两端电压为6V时，通过灯泡的电流为0.8A，即灯泡的额定电流为0.8A，灯泡的额定功率为
P额＝U额I额＝6V×0.8A＝4.8W
（2）当只闭开关S、S1，滑动变阻器滑片位于最右端时，滑动变阻器接入电路的电阻为15Ω，L与滑动变阻器R串联；由图像知，当通过灯泡的电流为0.6A时，灯泡两端电压UL＝2V，灯泡的实际功率为
PL实＝UL×I＝2V×0.6A＝1.2W
由串联电路特点和欧姆定律可得，电源电压为
U＝UL+U滑＝UL+IR滑＝2V+0.6A×15Ω＝11V
因串联电路两端电压等于各部分电压之和，所以只闭合开关S、S1，灯泡正常发光时，滑动变阻器两端电压为
U滑'＝U-U额＝11V-6V＝5V
因串联电路处处电流相等，所以由可知，滑动变阻器接入电路中的阻值为
（3）只闭合开关S、S2，R0与R串联，当滑动变阻器接入电路的阻值最大时，电路电流最小，则电路最小电流为
电路消耗的最小功率为
P＝UI最小＝11V×0.44A＝4.84W
答：（1）灯泡的额定功率为4.8W；
（2）灯泡正常工作时，滑动变阻器接入电路中的阻值为6.25Ω；
（3）只闭合开关S、S2，电路消耗的最小电功率为4.84W。
27. 如图甲所示，为了探究不同物质吸热升温的现象，将两种质量相同的液体M、N分别装入两个完全相同的薄壁铝桶中，用两盏相同的酒精灯同时加热，两支相同的温度计分别测出薄壁铝桶中液体的温度。（不计热损失）
（1）酒精在燃烧过程中将______（机械能/化学能）转化为内能，剩余酒精热值______（改变/不变）；
（2）实验中，______（可以/不可以）通过加热时间来比较两种物质吸收热量的多少；
（3）实验中，用玻璃棒不断搅拌的目的是______；
（4）如图乙所示，若物质N的比热容为4.2×103J/（kg•℃），则物质M的比热容为______J/（kg•℃）。
【答案】①. 化学能②. 不变③. 可以④. 使物质受热均匀⑤. 2.1×103
【解析】
【详解】（1）[1][2]酒精燃烧过程中，是化学能转化为内能的过程；燃料的热值是燃料的一种特性，与燃料的质量、温度和体积无关，所以剩余酒精的热值不变。
（2）[3]实验中，可以通过加热时间来比较两种物质吸收热量的多少，这用到了转换法。
（3）[4]实验中，用玻璃棒不断搅拌，可以使物质受热均匀。
（4）[5]由图象可知，当加热15min时，M液体升高的温度为
N液体升高的温度为
由于M、N两种物质吸收的热量相等，则有
则
28. 在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，挂钩码前，小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节，这样调节的主要目的是消除______对实验的影响；
（2）杠杆调节平衡后进行第1次实验，在杠杆两侧分别挂上钩码，移动钩码至杠杆在水平位置平衡，读取此时力和力臂的数值并计入表格中；
（3）第2次实验，小明在杠杆一侧挂上钩码（视为阻力），动力由测力计来提供，如图丙所示，小明先将测力计在此状态下调零。在选定测力计作用位置时，应选择点______（C/D），说明不选择另一处的理由：______；
（4）第3次实验中测力计的示数为2.0N，请在第3次实验图上画出测力计拉力的力臂l1______。并将动力臂l1填入下表空格①处，再进行第四次实验，数据如下：
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
②
0.30
2.0
0.15
3
2.0
①____
1.5
0.20
4
2.5
0.20
2.5
0.20
（5）根据数据分析得出杠杆的平衡条件，可以推测表格中空格②处漏记录的数据为______。
【答案】①. 左②. 杠杆自重③. D④. 为了消除弹簧测力计自重的影响⑤. ⑥. 0.15⑦. 1.0
【解析】
【详解】（1）[1][2]由图甲知道，杠杆右端低左端高，按照“左端高螺母向左调节，右端高向右调节”的原则知道，应向左调节右侧平衡螺母，使杠杆在水平位置平衡，这样力臂在杠杆上，便于直接测量力臂大小，同时杠杆的重心作用在支点上，消除杠杆自重对杠杆平衡的影响。
（3）[3][4]动力由弹簧测力计提供时，为了消除弹簧测力计自重的影响，一般用弹簧测力计向上拉杠杆，故测力计的作用点应选择D点。
（4）[5]力臂是转轴到力的作用线的垂直距离，故测力计拉力的力臂如图中OA
[6]依据杠杆平衡条件知道
2.0N×l1＝1.5N×0.20cm
解得l1＝0.15cm
（5）[7]依据杠杆平衡条件知道
F×0.30cm＝2.0N×0.15cm
解得F＝1.0N
29. 如图所示是“探究电流热效应的因素”的实验装置。
（1）在A、B两瓶中装入质量和初温均相同的液体，瓶中液体通常会选择“煤油”而不选择“水”，理由是______；
（2）R1、R2采用如图所示连接方式的目的是控制______和通电时间相等，下列实验中用到的研究方法与此相同的有______；
A．研究声音的产生时，在鼓面上放些绿豆
B．研究重力势能与质量的关系时，看木桩下陷深度
C．认识电流时，通常用水流类比电流
D．研究电流与电阻的关系时，保持电阻两端电压不变
（3）闭合开关，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与______有关；
（4）如果想用该装置来探究水和煤油的吸热能力，则需要做两处调整：①______，②______。
【答案】①. 见解析②. 电流③. D④. 电阻大小⑤. 在A、B两瓶中分别装入质量和初温均相同的水和煤油⑥. 在A、B两瓶中放入阻值相同的电阻丝
【解析】
【详解】（1）[1]瓶中液体通常会选择“煤油”而不选择“水”,是由于煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察。
（2）[2][3]R1、R2采用如图所示连接方式为串联，目的是控制通过两电阻的电流和通电时间相等，所用的研究方法为控制变量法。
A．研究声音的产生时，在鼓面上放些绿豆，将鼓面的振动转化为绿豆的跳动，所用的研究方法为转换法，故A不符合题意；
B．研究重力势能与质量的关系时，看木桩下陷深度，通过木桩下陷的深度来反映重力势能的大小，所用的研究方法为转换法，故B不符合题意；
C．认识电流时，通常用水流类比电流，所用的研究方法为类比法，故C不符合题意；
D．研究电流与电阻的关系时，保持电阻两端电压不变，所用的研究方法为控制变量法，故D符合题意。
故选D。
（3）[4]从图中可知，R2>R1，闭合开关，通过两电阻的电流相同，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与电阻大小有关。
（4）[5][6]如果想用该装置来探究水和煤油的吸热能力，需要让相同质量的水和煤油吸收相同的热量，需要做两处调整：①在A、B两瓶中分别装入质量和初温均相同的水和煤油；②在A、B两瓶中放入阻值相同的电阻丝。
30. 某同学做“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”实验，电源电压恒定，小灯泡的额定电压为2.5V。
（1）按图甲连接电路，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数；移动滑片，观察并记录多组数据，绘制如图乙所示的U–I图像，则小灯泡的额定功率为______W。当电流表示数为I0（I0＜0.50A）时，小灯泡的电功率为P1；
（2）断开开关，用一个定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数，再移动滑片，测出多组数据，并记录在表格中，分析数据可知：当电阻一定时，通过导体的电流与导体两端电压成______（正比/反比），当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1______P2（＞/＝/＜）；
实验次数
1
2
3
4
电压U/V
0.9
2.0
2.5
3.0
电流I/A
0.18
0.40
0.50
0.60
（3）实验中所用电源的电压为______V；
（4）断开开关，增加10Ω，20Ω定值电阻来探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻后无法完成该实验，请用已给的实验器材解决该问题，在虚线框内画出设计的电路图______。
【答案】①. 1.25②. 正比③. ＜④. 4.5⑤.
【解析】
【详解】（1）[1]由图甲得，灯泡与滑动变阻器串联，电压表测量灯泡电压，电流表测量灯泡电流。由图乙得，当电压表示数为2.5V时，电流表的电流为0.5A，即灯泡两端电压等于2.5V时，通过灯泡的电流为0.5A，灯泡的额定功率
（2）[2]用一个定值电阻替换小灯泡实验时，电压表测定值电阻两端电压，电流表测通过定值电阻的电流，由表中数据知，每次实验的电压与电流的比值是一个定值，可得结论：当电阻一定时，通过导体的电流与导体两端电压成正比。
[3]由欧姆定律得，定值电阻的阻值
灯泡正常工作时的电阻
由图乙知，灯泡电阻是变化的，灯泡两端的电压越大，通过的电流越大，实际功率越大温度越高，灯泡电阻越大，所以当电流表示数为I0，且
时，灯泡电阻小于5Ω，当电流均为I0，灯泡电阻小于定值电阻的阻值，由
知
（3）[4]在（1）中，将滑片移到滑动变阻器的阻值最大处时，闭合开关，电路中电阻最大，电流最小，由图乙知，此时灯泡两端电压为0.5V，通过的电流为0.2A，由串联电路特点和欧姆定律有
①
在（2）中，定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，由表中数据知，定值电阻两端电压为0.9V，通过的电流为0.18A，所以
②
解①②可得，电源电压
变阻器最大值
（4）[5]探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻时，根据串联电路的分压原理知
即
要完成实验，变阻器需连入的阻值为25Ω，而变阻器的最大值为20Ω，可将5Ω的定值电阻串联入电路中即可，电路图如图所示：
31. 阅读短文，回答问题。
我市居民家庭主要使用管道天然气，11月1日，小明对搬入不久的新家燃气使用情况进行了调查，观察到他家的智能型燃气表表盘如图甲所示，他记得刚搬入时燃气表示数为0，表盘上还有“欠费”、“阀门”、“系统”三个由发光二极管做成的指示灯，正常工作时“系统指示灯”常亮，通过查询资料，他把相关技术参数列在了表一中，其中“公称流量”是指在额定条件下，单位时间内流过管道横截面的燃气的最大流量，另外，他在新闻网上查到，目前苏州市民用管道天然气的阶梯价格为：一挡年用气量上限为300m3，价格为2.75元/m3；二挡年用气量为300m3至600m3，价格为3.3元/m3；三挡年用气量大于600m3，价格为4.13元/m3。
小明家里还安装了“水”地暖系统，该系统以天然气为能源，通过天然气壁挂炉（热水器）将水加热，热水循环流过房间地板下的散热管道来提高室温，壁挂炉的铭牌如表二，其中，额定热负荷27kW指的是热水器供热水时，1s内水吸收的最大热量为27kJ（1kJ＝103J），额定热负荷热水效率是指在额定热负荷下，水吸收的最大热量与燃气完全燃烧放出热量的比值。
表一
智能燃气表
技术参数/型号
GS2.5
公称流量m3/h
2.5
最大流量m3/h
4.0
最小流量m3/h
0.025
工作压强kPa
50
工作电压V
6
工作电流μA
8
表二
壁挂炉热水器
型号：TURBO28kW
点火方式
电子
燃气种类
天然气
额定热负荷kW
27
额定热负荷热水效率
90%
（1）燃气表上的三个指示灯是由______（半导体/超导体）材料制成，它们之间是______联，根据表一可知，整个燃气表在正常工作时的电功率为______W；
（2）根据燃气表示数，他家目前共消耗的燃气量为______m3，若按照“公称流量”算，每天正常使用燃气的平均时间为0.64h，则小明搬进新家______天；
（3）除了每天正常燃气使用量外，12月份起家里开启地暖设备，燃气费大大增加，若热水器在额定热负荷下工作，每天工作8h，则12月份用于供暖至少需要消耗______m3的天然气，他家12月份共需付费约______元（每个月按30天计算，天然气的热值是3.6×107J/m3）；
（4）小明家安装了家用燃气报警器，燃气报警器的核心是气体传感器（气敏电阻），其阻值随燃气浓度的升高而减小。如图乙所示，是模拟燃气泄漏检测原理的电路图，R1为气敏电阻，R为可调试变阻器。当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号，若电源电压恒为12V，气敏电阻R1的阻值与天然气浓度间的关系如图丙所示。在某次调试中，当可调试变阻器R的阻值为20Ω，天然气浓度达到0.8g/m3，燃气报警器报警，则下列说法中正确的是______。
A．当天然气浓度增加时，气敏电阻R1的阻值随之增大
B．当燃气报警器报警时，电路中的电流为150mA
C．若要适当提高燃气报警的灵敏度，在其他条件不变的情况下，可以适当调大调试电阻R
D．若需要选用仪表监控输出信号，浓度升高时，仪表示数也增大，则可以选用电压表接在AB之间
（5）现用另一个电阻箱在无燃气条件下对上述电路进行调试，使电路能在天然气浓度达到0.8g/m3时，燃气报警器报警，为此，先将该电阻箱调为10Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节______，直到燃气报警器刚好报警；
第三步：断开开关，______，完成电路调试。
【答案】①. 半导体②. 并③. 4.8×10﹣5④. 208⑤. 130⑥. 720⑦. 2795.88⑧. C⑨. 电阻箱⑩. 用气敏电阻替换电阻箱
【解析】
【详解】（1）[1][2]三个指示灯都是由发光二极管做成，二极管是由半导体材料制成的；根据题意知道，三个指示灯能够独立工作、互不影响，所以，它们应并联在电路中。
[3]由表一中数据知道，燃气表在正常工作时电压为6V，电流为8μA，则燃气表在正常工作时的电功率
P＝UI＝6V×8×10﹣6A＝4.8×10﹣5W
（2）[4]由燃气表的示数知道，他家目前共消耗的燃气量为
V＝208m3
[5]根据“公称流量”的定义可知，小明家每天消耗的燃气量
V0＝2.5m3/h×0.64h＝1.6m3
则小明搬进新家的天数
（3）[6]由额定热负荷的定义知道，热水器供热水时每天水吸收的热量
Q吸＝27kW×8×3600s＝777600kJ＝777600×103J＝7.776×108J
由额定热负荷热水效率的定义可知，热水器需要的热量
由Q放＝Vq知道，供暖消耗的燃气量
12月份用于供暖消耗的燃气量
V暖总＝30×24m3＝720m3
[7]小明家每天消耗的燃气量
V1＝V0+V暖＝1.6m3+24m3＝25.6m3
他家12月份共消耗燃气量
30×25.6m3＝768m3
则12月份所消耗燃气量属于一挡年用气量为
300m3﹣208m3＝92m3
属于二挡年用气量为
600m3﹣300m3＝300m3
属于三挡年用气量为
768m3﹣300m3﹣92m3＝376m3
所以，他家12月份共需付费
92m3×2.75元/m3+300m3×3.3元/m3+376m3×4.13元/m3＝2795.88元
（4）[8] A．由图丙知道，当天然气浓度增加时，气敏电阻R1的阻值随之减小，故A错误；
B．由图乙知道，气敏电阻R1与可调试变阻器R串联，由图丙知道，天然气浓度达到0.8g/m3时，气敏电阻R1的阻值为10Ω，由欧姆定律知道，此时电路中的电流
故B错误；
C．在其他条件不变的情况下，当适当调大调试电阻R时，由串联分压原理知道，气敏电阻R1两端分得的电压变化越明显，燃气报警的灵敏度越高，故C正确；
D．由图丙知道，当天然气浓度增加时，气敏电阻R1的阻值随之减小，由串联分压原理可知，气敏电阻R1两端的电压减小，故D错误。
故选C。
（5）[9][10]运用等效替代的思路分析此问题。先根据报警时天然气的浓度由图象中找出对应的气敏电阻R1的阻值，先将电阻箱调为该阻值，然后经过三个关键的调试步骤。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节电阻箱，直到燃气报警器刚好报警；
第三步：断开开关，用气敏电阻替换电阻箱，完成电路调试。
苏州市六区联考2021-2022学年九年级上学期期末物理试题
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意）
1. 物理学中经常用科学家的名字来命名物理量的单位，下列用作“功”单位的是（ ）
A. 欧姆 B. 焦耳 C. 瓦特 D. 安培
2. 如图所示，通常情况下下列物品属于导体的是（ ）
A. 木铲 B. 玻璃杯 C. 不锈钢勺 D. 陶瓷碗
3. 下列数据中符合实际的是（ ）
A. 家用电饭锅的额定功率约75W
B. 家用LED台灯正常工作电流约2A
C. 将物理课本从地面拿到课桌上做功约1.8J
D. 实际起重机的机械效率约95%
4. 如图所示，下列四种机械装置，正常使用时不属于省力杠杆的是（ ）
A. 自行车龙头 B. 扫帚 C. 开关 D. 门把手
5. 电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（ ）
A. 四个灯一定并联
B. 四个灯一定串联
C. 四个灯的电阻一定相等
D. 通过四个灯的电流一定相等
6. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体温度越高，所含热量越多
B. 温度高的物体一定比温度低的物体内能多
C. 物体温度升高，内能增加
D. 热量都是从内能多的物体传递给内能少的物体
7. 如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（ ）
A. L1断路 B. L1短路 C. L2断路 D. L2短路
8. 如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（ ）
A. W1>W2，P1>P2 B. W1
A. 小球从A处到B处重力势能增大
B. 小球从B处到C处动能增大
C. 小球在B处比D处重力势能大
D. 小球在A、C、E三处机械能总量相等
10. 智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A. 减小了电池的输出电流 B. 增大了电池的输出电压
C. 减小了电池的供电效率 D. 增大了电池的输出功率
11. 如图甲所示，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端电压U0随温度t变化的关系如图乙所示，下列关于电路消耗的总功率P 随温度t变化的关系图像，正确的是（ ）
A. B. C. D.
12. 如图所示，电源电压恒为12V，电流表（0～0.6A、0～3A），从规格“20Ω 1.5A”、“50Ω 1.5A”、“60Ω 1A”的滑动变阻器R中选择一个，将它与10Ω的定值电阻分别以串联和并联的方式接入M、N之间，闭合开关S，移动滑片，观察到不同连接方式中电流表的某两次示数分别为0.2A和2.5A，应选用滑动变阻器的规格及在元件安全情况下R的最大功率是（ ）
A. “20Ω 1.5A”21.6W B. “50Ω 1.5A”18W
C. “50Ω 1.5A”30W D. “60Ω 1A”12W
二。填空题（（本题共9小题，每空1分，共23分）
13. 家用台灯的LED灯泡______（是/不是）利用电流热效应工作的，与控制它的开关是______（串/并）联的，在给充电宝充电的过程中，充电宝相当于______（电源/用电器）。
14. 如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是_______，测量范围是_______，分度值是_______，示数为_______。
15. 如图所示支点为O，手持弹簧测力计竖直向上拉轻质杠杆，使其处于平衡状态，弹簧测力计的示数是10N，OA＝30cm，AB＝20cm，则该杠杆属于______（省力/费力）杠杆，物体重______N。
16. 神舟飞船穿越大气层返回地面时，与大气层摩擦，通过______（做功/热传递）的方式将机械能转化为内能，这与图______（甲/乙）汽油机的冲程一致。如果该汽油机飞轮转速是2400r/min，则每分钟燃气对外做功______次。
17. 如图所示是家用电子式电能表表盘，现将若干盏规格均为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了300次，该过程节能灯消耗的电能______ kW·h，接入的节能灯共______盏。
18. 定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值______Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值______；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为______A。
19. 如图所示是“探究物体动能大小与哪些因素有关”的实验示意图（A为小球，B为木块）。
（1）本实验研究的是______的动能。
A．斜面上小球B．撞击瞬间前小球C．撞击后木块
（2）在探究动能大小与质量的关系时，应保持小球的______不变，实验中可使小球每次从斜面______（同一/不同）高度静止释放。
20. “暴走”是一种快速的徒步运动方式，人体重心约在肚脐处。如图甲所示是人体重心最低的位置，如图乙所示是重心最高位置，若小明质量为50kg，他10s内行走了40步，则每走一步克服重力所做的功为______J，功率为______W。（g取10N/kg）
21. 如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器，闭合开关S，改变R2的阻值，两电压表与电流表示数变化关系如图乙所示，当滑片在b端时，电流表示数为0.4A；当滑片置于变阻器的中点位置，R2消耗的电功率为1.25W，则电源电压U为______V，定值电阻R0的阻值为______Ω。
三、解答题（本题共10小题，共53分。第23，24题需要写出必要的解答过程）按题目要求作图
22. 如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．
23. 如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。
24. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
25. 用如图所示的塔式起重机匀速吊起780kg的物体，10s内提升5m，滑轮组的机械效率是80%，g取10N/kg，求：
（1）有用功W有用；
（2）绳端的拉力F；
（3）拉力F的功率P。
26. 如图甲所示，电路中电源电压不变，定值电阻R0＝10Ω，滑动变阻器R最大阻值为15Ω，灯泡L的额定电压为6V，其电流和两端电压的关系如图乙所示。当闭合开关S、S1，断开S2，滑动变阻器滑片位于最右端时，灯泡L的实际功率为1.2W。求：
（1）灯泡的额定功率；
（2）只闭合开关S、S1，灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）只闭合开关S、S2，电路消耗的最小电功率。
27. 如图甲所示，为了探究不同物质吸热升温的现象，将两种质量相同的液体M、N分别装入两个完全相同的薄壁铝桶中，用两盏相同的酒精灯同时加热，两支相同的温度计分别测出薄壁铝桶中液体的温度。（不计热损失）
（1）酒精在燃烧过程中将______（机械能/化学能）转化为内能，剩余酒精热值______（改变/不变）；
（2）实验中，______（可以/不可以）通过加热时间来比较两种物质吸收热量的多少；
（3）实验中，用玻璃棒不断搅拌的目的是______；
（4）如图乙所示，若物质N的比热容为4.2×103J/（kg•℃），则物质M的比热容为______J/（kg•℃）。
28. 在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，挂钩码前，小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节，这样调节的主要目的是消除______对实验的影响；
（2）杠杆调节平衡后进行第1次实验，在杠杆两侧分别挂上钩码，移动钩码至杠杆在水平位置平衡，读取此时力和力臂的数值并计入表格中；
（3）第2次实验，小明在杠杆一侧挂上钩码（视为阻力），动力由测力计来提供，如图丙所示，小明先将测力计在此状态下调零。在选定测力计作用位置时，应选择点______（C/D），说明不选择另一处的理由：______；
（4）第3次实验中测力计的示数为2.0N，请在第3次实验图上画出测力计拉力的力臂l1______。并将动力臂l1填入下表空格①处，再进行第四次实验，数据如下：
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
②
0.30
2.0
0.15
3
2.0
①____
1.5
0.20
4
2.5
0.20
2.5
0.20
（5）根据数据分析得出杠杆的平衡条件，可以推测表格中空格②处漏记录的数据为______。
29. 如图所示是“探究电流热效应的因素”的实验装置。
（1）在A、B两瓶中装入质量和初温均相同的液体，瓶中液体通常会选择“煤油”而不选择“水”，理由是______；
（2）R1、R2采用如图所示连接方式的目的是控制______和通电时间相等，下列实验中用到的研究方法与此相同的有______；
A．研究声音的产生时，在鼓面上放些绿豆
B．研究重力势能与质量的关系时，看木桩下陷深度
C．认识电流时，通常用水流类比电流
D．研究电流与电阻的关系时，保持电阻两端电压不变
（3）闭合开关，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与______有关；
（4）如果想用该装置来探究水和煤油的吸热能力，则需要做两处调整：①______，②______。
30. 某同学做“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”实验，电源电压恒定，小灯泡的额定电压为2.5V。
（1）按图甲连接电路，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数；移动滑片，观察并记录多组数据，绘制如图乙所示的U–I图像，则小灯泡的额定功率为______W。当电流表示数为I0（I0＜0.50A）时，小灯泡的电功率为P1；
（2）断开开关，用一个定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数，再移动滑片，测出多组数据，并记录在表格中，分析数据可知：当电阻一定时，通过导体的电流与导体两端电压成______（正比/反比），当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1______P2（＞/＝/＜）；
实验次数
1
2
3
4
电压U/V
0.9
2.0
2.5
3.0
电流I/A
0.18
040
0.50
0.60
（3）实验中所用电源的电压为______V；
（4）断开开关，增加10Ω，20Ω定值电阻来探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻后无法完成该实验，请用已给的实验器材解决该问题，在虚线框内画出设计的电路图______。
31. 阅读短文，回答问题。
我市居民家庭主要使用管道天然气，11月1日，小明对搬入不久的新家燃气使用情况进行了调查，观察到他家的智能型燃气表表盘如图甲所示，他记得刚搬入时燃气表示数为0，表盘上还有“欠费”、“阀门”、“系统”三个由发光二极管做成的指示灯，正常工作时“系统指示灯”常亮，通过查询资料，他把相关技术参数列在了表一中，其中“公称流量”是指在额定条件下，单位时间内流过管道横截面的燃气的最大流量，另外，他在新闻网上查到，目前苏州市民用管道天然气的阶梯价格为：一挡年用气量上限为300m3，价格为2.75元/m3；二挡年用气量为300m3至600m3，价格为3.3元/m3；三挡年用气量大于600m3，价格为4.13元/m3。
小明家里还安装了“水”地暖系统，该系统以天然气为能源，通过天然气壁挂炉（热水器）将水加热，热水循环流过房间地板下的散热管道来提高室温，壁挂炉的铭牌如表二，其中，额定热负荷27kW指的是热水器供热水时，1s内水吸收的最大热量为27kJ（1kJ＝103J），额定热负荷热水效率是指在额定热负荷下，水吸收的最大热量与燃气完全燃烧放出热量的比值。
（1）燃气表上的三个指示灯是由______（半导体/超导体）材料制成，它们之间是______联，根据表一可知，整个燃气表在正常工作时的电功率为______W；
（2）根据燃气表示数，他家目前共消耗的燃气量为______m3，若按照“公称流量”算，每天正常使用燃气的平均时间为0.64h，则小明搬进新家______天；
（3）除了每天正常燃气使用量外，12月份起家里开启地暖设备，燃气费大大增加，若热水器在额定热负荷下工作，每天工作8h，则12月份用于供暖至少需要消耗______m3的天然气，他家12月份共需付费约______元（每个月按30天计算，天然气的热值是3.6×107J/m3）；
（4）小明家安装了家用燃气报警器，燃气报警器的核心是气体传感器（气敏电阻），其阻值随燃气浓度的升高而减小。如图乙所示，是模拟燃气泄漏检测原理的电路图，R1为气敏电阻，R为可调试变阻器。当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号，若电源电压恒为12V，气敏电阻R1的阻值与天然气浓度间的关系如图丙所示。在某次调试中，当可调试变阻器R的阻值为20Ω，天然气浓度达到0.8g/m3，燃气报警器报警，则下列说法中正确的是______。
A．当天然气浓度增加时，气敏电阻R1的阻值随之增大
B．当燃气报警器报警时，电路中的电流为150mA
C．若要适当提高燃气报警的灵敏度，在其他条件不变的情况下，可以适当调大调试电阻R
D．若需要选用仪表监控输出信号，浓度升高时，仪表示数也增大，则可以选用电压表接在AB之间
（5）现用另一个电阻箱在无燃气条件下对上述电路进行调试，使电路能在天然气浓度达到0.8g/m3时，燃气报警器报警，为此，先将该电阻箱调为10Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节______，直到燃气报警器刚好报警；
第三步：断开开关，______，完成电路调试。
答案与解析
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意）
1. 物理学中经常用科学家的名字来命名物理量的单位，下列用作“功”单位的是（ ）
A. 欧姆 B. 焦耳 C. 瓦特 D. 安培
【答案】B
【解析】
【详解】在物理学中：
A．欧姆是电阻的基本单位，故A不符合题意；
B．焦耳是功和各种能量的基本单位，故B符合题意；
C．瓦特是功率的基本单位，故C不符合题意；
D．安培是电流的基本单位，故D不符合题意。
故选B。
2. 如图所示，通常情况下下列物品属于导体的是（ ）
A. 木铲 B. 玻璃杯
C. 不锈钢勺 D. 陶瓷碗
【答案】C
【解析】
【详解】通常情况下，木铲、玻璃杯、陶瓷碗都不容易导电，属于绝缘体，而不锈钢勺是金属制品，容易导电，是导体。故ABD不符合题意，C符合题意。
故选C。
3. 下列数据中符合实际的是（ ）
A. 家用电饭锅的额定功率约75W
B. 家用LED台灯正常工作电流约2A
C. 将物理课本从地面拿到课桌上做功约1.8J
D. 实际起重机的机械效率约95%
【答案】C
【解析】
【详解】A．家用电饭锅的额定功率在800W左右，故A不符合题意；
B．家用LED台灯正常工作电流约0.1A，故B不符合题意；
C．物理课本的重力约2.5N左右，课桌的高度在0.8m左右，将一本物理课本从地面拿到课桌上，做的功大约是
故C符合题意；
D．起重机虽然能够提起很重的货物，但由于机械结构复杂，需要提升机械（动滑轮、杠杆等）的重力、摩擦都较大，所以机械效率不高，一般在40%左右，不可能达到95%，故D不符合题意。
故选C。
4. 如图所示，下列四种机械装置，正常使用时不属于省力杠杆的是（ ）
A. 自行车龙头 B. 扫帚
C. 开关 D. 门把手
【答案】B
【解析】
【详解】A．自行车龙头在使用过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．扫帚在使用时，动力臂小于阻力臂，属于费力杠杆，故B符合题意；
C．开关在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．门把手在使用过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。
故选B。
5. 电动自行车共有四个转向灯且均接在同一电路中，在转向时，同侧的前后两个转向灯会同时亮、同时灭，如果这两个转向灯中有一个断路，另一个仍能正常工作。下列说法正确的是（ ）
A. 四个灯一定并联
B. 四个灯一定串联
C. 四个灯的电阻一定相等
D. 通过四个灯的电流一定相等
【答案】A
【解析】
【详解】AB．由题意可知，电动自行车转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，说明这两个转向灯工作时互不影响，所以它们是并联的；所以四个转向灯是并联的，故A正确，B错误。
CD．两灯的规格不一定相同，故电阻不一定相等；并联电路中各支路电压相等，但由于两灯的电阻不一定相等，根据欧姆定律可知，通过两灯的电流不一定相等，故CD错误。
故选A。
6. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体温度越高，所含热量越多
B. 温度高的物体一定比温度低的物体内能多
C. 物体温度升高，内能增加
D. 热量都是从内能多的物体传递给内能少的物体
【答案】C
【解析】
【详解】A．温度高的物体分子运动剧烈，但不能说物体含有的热量多，因为热量是一个过程量，不能用具有、含有来修饰，故A错误；
B．内能的大小与物体质量、温度和状态有关，只根据温度高低不能判断内能的大小，所以温度高的物体，其内能不一定大，故B错误；
C．物体温度升高，分子无规则运动越剧烈，内能增加，故C正确；
D．热量是从温度高的物体向温度低的物体传递，或者从温度高的部分传到温度低的部分，内能少的物体温度不一定低，故内能少的物体也可能向内能多的物体传热，故D错误。
故选C。
7. 如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（ ）
A. L1断路 B. L1短路 C. L2断路 D. L2短路
【答案】B
【解析】
【详解】由电路图知道，L1、L2串联，电压表测L1两端的电压，电流表测电路中的电流。
A．若L1灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表串联在电路中测电源两端的电压，其示数增大，故A不符合题意；
B．若L1灯短路时，电路为L2的简单电路，此时L2发光、L1不发光，电流表示数增大，电压表被短路几乎无示数，故B符合题意；
C．若L2灯断路时，电路断路，此时L1、L2均不发光，电流表和电压表均无示数，故C不符合题意；
D．若L2灯短路时，电路为L1的简单电路，此时L2不发光、L1发光，电压表和电流表的示数均增大，故D不符合题意。
故选B。
8. 如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（ ）
A. W1>W2，P1>P2 B. W1
【解析】
【详解】物体在AB和BC段，距离相同，重力相同，根据W=Gh，重力做功相同，所以W1=W2；物体在下落过程中，速度越来越大，即AB段的速度v1小于BC段的速度v2，因为AB=BC，所以经过AB段的时间t1大于BC段的时间t2，又因为W1=W2，根据可知，P1
故选D。
9. 如图,一个小球在地面上弹跳,下列分析错误是
A. 小球从A处到B处重力势能增大
B. 小球从B处到C处动能增大
C. 小球在B处比D处重力势能大
D. 小球在A、C、E三处机械能总量相等
【答案】D
【解析】
【详解】A. 小球从A处到B处，质量不变高度增大，所以重力势能增大，故A选项正确；
B. 小球从B处到C处，质量不变，在重力作用下速度逐渐增大，所以动能增大，故B选项正确；
C. 小球在D处比B处，质量不变高度降低，所以重力势能变小，故C选项正确；
D. 看图可知小球在弹跳过程中，每次触地反弹至最高点的高度逐渐减小，说明其机械能在运动过程中减小，所以A、C、E三处机械能总量并不相等，故D选项错误符合题意．
10. 智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A. 减小了电池的输出电流 B. 增大了电池的输出电压
C. 减小了电池的供电效率 D. 增大了电池的输出功率
【答案】A
【解析】
【详解】智能手机耗电达到一定量时，剩余的电能也是定量，由W=Pt可知，要延长手机的工作时间，需要减小电池的输出功率，而手机工作的电压是不变的，故由P=UI可知，在省电模式下，应减小电池的输出电流，故A符合题意， BCD不符合题意。
故选A。
11. 如图甲所示，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端电压U0随温度t变化的关系如图乙所示，下列关于电路消耗的总功率P 随温度t变化的关系图像，正确的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】由图甲电路图可知，定值电阻R0和电阻R串联，电压表测R0两端的电压。R0为定值电阻，由可知，电路中的电流随温度t的变化图线与图乙类似，电源的电压不变，由P＝UI可知，电路消耗的总功率P与随温度t的变化图线也与图乙类似，故A正确，BCD错误。
故选A。
12. 如图所示，电源电压恒为12V，电流表（0～0.6A、0～3A），从规格“20Ω 1.5A”、“50Ω 1.5A”、“60Ω 1A”的滑动变阻器R中选择一个，将它与10Ω的定值电阻分别以串联和并联的方式接入M、N之间，闭合开关S，移动滑片，观察到不同连接方式中电流表的某两次示数分别为0.2A和2.5A，应选用滑动变阻器的规格及在元件安全情况下R的最大功率是（ ）
A. “20Ω 1.5A”21.6W B. “50Ω 1.5A”18W
C. “50Ω 1.5A”30W D. “60Ω 1A”12W
【答案】B
【解析】
【详解】当R1与R串联时，I串＝0.2A，由欧姆定律可得，总电阻
此时滑动变阻器R的最大阻值至少为
当R1与R并联时，电源电压为12V且不变，电阻R1的阻值为10Ω，由欧姆定律可得，通过电阻R1的电流
此时干路电流I并＝2.5A，根据并联电路电流的规律，此时通过R的电流
由串联和并联时求出的R和IR可知，滑动变阻器R的规格应为“50Ω，1.5A”；当R与R1并联在电路中，且允许通过最大电流为1.5A时，R的电功率最大，此时
故选B。
二。填空题（（本题共9小题，每空1分，共23分）
13. 家用台灯的LED灯泡______（是/不是）利用电流热效应工作的，与控制它的开关是______（串/并）联的，在给充电宝充电的过程中，充电宝相当于______（电源/用电器）。
【答案】①. 不是②. 串③. 用电器
【解析】
【详解】[1][2]家用台灯的LED灯工作时，消耗电能主要转化为光能，并不是利用电流的热效应；LED灯和控制它的开关是串联连接的。
[3]给充电宝充电，会消耗电能，充电宝相当于用电器。
14. 如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是_______，测量范围是_______，分度值是_______，示数为_______。
【答案】①. 电压②. ③. ④.
【解析】
【详解】[1][2]由图知道，电表选择的是“”和“2.5V”接线柱，所以测量的物理量是电压，则最大测量值为2.5V，测量范围为。
[3][4]表盘上共有5个大格，则一个大格表示
一个大格又分为5个小格，则每个小格表示为0.1V，即分度值为0.1V；此时指针指在2个大格处，所以电表的示数为1V。
15. 如图所示支点为O，手持弹簧测力计竖直向上拉轻质杠杆，使其处于平衡状态，弹簧测力计的示数是10N，OA＝30cm，AB＝20cm，则该杠杆属于______（省力/费力）杠杆，物体重______N。
【答案】①. 费力②. 6
【解析】
【详解】[1]O为支点，动力臂OA小于阻力臂OB，所以此杠杆为费力杠杆。
[2]由题知
因杠杆处于水平平衡，根据杠杆平衡条件有
则物体重
16. 神舟飞船穿越大气层返回地面时，与大气层摩擦，通过______（做功/热传递）的方式将机械能转化为内能，这与图______（甲/乙）汽油机的冲程一致。如果该汽油机飞轮转速是2400r/min，则每分钟燃气对外做功______次。
【答案】①. 做功②. 乙③. 1200
【解析】
【详解】[1]神舟飞船穿越大气层返回地面时，与大气层摩擦，克服摩擦做功，将机械能转化为内能，飞船的温度升高。
[2]在图甲中的进气门和排气门都关闭，且活塞向下运动，火花塞点火，是做功冲程，将内能转化为机械能。图乙中的进气门和排气门都关闭，且活塞向上运动，是压缩冲程，将机械能转化为内能，故与图乙汽油机的冲程一致。
[3]在内燃机的一个工作循环中，曲轴转动2周，活塞往复运动2次，对外做功1次。飞轮转速为2400r/min，所以每分钟可以完成1200个工作循环，做功1200次。
17. 如图所示是家用电子式电能表表盘，现将若干盏规格均为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了300次，该过程节能灯消耗的电能______ kW·h，接入的节能灯共______盏。
【答案】①. 0.1②. 20
【解析】
【详解】[1]3000imp∕(kW·h)表示电路中用电器每消耗1kW∙h电能，指示灯闪烁3000次，指示灯闪烁300次，节能灯消耗电能
正常工作的时间
t＝15min＝0.25h
节能灯的总电功率
每盏节能灯正常工作的电功率P额＝20W，接入的节能灯数量
18. 定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值______Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值______；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为______A。
【答案】①. 10②. 15③. 0.30
【解析】
【详解】[1]由可得，定值电阻R1的阻值为
[2]由电路图可知，R0与R1并联，电流表A测干路电流，根据并联电路的电压特点可知两电阻两端的电压大小等于电源电压3V，通过R1的电流为
由并联电路的电流特点可知，通过定值电阻R0的电流为
由可得，定值电阻R1的阻值为
[3]用阻值为30Ω的电阻R2替换R1接入电路，R0与R2并联，由并联电路的特点可知，此时通过R0的电流没有发生变化，通过R2的电流为
由并联电路的电流特点可知，干路电流为
I干＝I0+I2＝0.20A+0.10A＝0.30A
即此时电流表的示数为0.30A。
19. 如图所示是“探究物体动能大小与哪些因素有关”的实验示意图（A为小球，B为木块）。
（1）本实验研究的是______的动能。
A．斜面上小球B．撞击瞬间前小球C．撞击后木块
（2）在探究动能大小与质量的关系时，应保持小球的______不变，实验中可使小球每次从斜面______（同一/不同）高度静止释放。
【答案】①. B②. 速度③. 同一
【解析】
【详解】（1）[1]本实验研究的是撞击前瞬间小球的动能，故选B。
（2）[2][3]整个实验采用的研究方法是控制变量法，在探究动能与质量是否有关时，改变质量大小，要保持速度不变，让小球每次从斜面的同一高度自由滚下，使小球到达斜面的速度相同再推动木块。
20. “暴走”是一种快速的徒步运动方式，人体重心约在肚脐处。如图甲所示是人体重心最低的位置，如图乙所示是重心最高位置，若小明质量为50kg，他10s内行走了40步，则每走一步克服重力所做的功为______J，功率为______W。（g取10N/kg）
【答案】①. 25②. 100
【解析】
【详解】[1]根据数学知识，每走一步重心升高的高度
小明每走一步克服重力所做的功
W=Gh=mgh=50kg×10N/kg×0.05m=25J
[2]他10s内行走了40步克服重力所做的总功为
W总=40W=40×25J＝1000J
则克服重力做功的功率为
21. 如图甲所示，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器，闭合开关S，改变R2的阻值，两电压表与电流表示数变化关系如图乙所示，当滑片在b端时，电流表示数为0.4A；当滑片置于变阻器的中点位置，R2消耗的电功率为1.25W，则电源电压U为______V，定值电阻R0的阻值为______Ω。
【答案】①.10②. 7
【解析】
【详解】[1][2]由电路图可知，R0与R1、R2串联，电压表V1测R1和R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。由串联电路的电压特点可知，电压表V1的示数大于电压表V2的示数，因此图线I表示电压表V1的示数与电流表A示数的关系，图线Ⅱ表示电压表V2的示数与电流表A示数的关系。当滑片在b端时，变阻器接入电路的阻值最大，电路中的最小电流I＝0.4A，由图乙可知，R2两端的电压U2＝4V，由可知，R2的最大阻值为
当滑片在b端时，由图乙可知，R1和R2两端的电压之和，则R1两端的电压为
R1的阻值为
因串联电路中总电阻等于各分电阻之和，R2的最大阻值为10Ω；所以电源的电压为
①
滑片置于变阻器的中点位置，滑动变阻器接入电路的电阻
由可知，此时电路中的电流
则电源的电压为
②
由①②可得：U＝10V，R0＝7Ω。
三、解答题（本题共10小题，共53分。第23，24题需要写出必要的解答过程）按题目要求作图
22. 如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．
（）
【答案】
【解析】
【详解】利用三个滑轮组成滑轮组，要求使用时最省力，一定是一个定滑轮，两个动滑轮组成滑轮组，绳子的段数为4段．拉力向上，如图：
23. 如图是某油量表的部分电路，若油量表为电压表改装而成，且油量增加，电压表读数增加，请在图中补画出电压表及其接线，并标明正、负接线柱。
【答案】
【解析】
【详解】由图知道，当油量增加时，油面升高时，浮标上升，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，电路中的总电阻变小，由知道，电路中的电流变大；由U=IR知道，R1两端的电压变大，若油量表是电压表改装而成，且满足油量增加，电压表读数增加，则应与R1并联，如图
【点睛】本题考查的是欧姆定律的应用、油量表的改装等问题，需要认真审题，充分理解题意、分析清楚电路结构、熟练应用串联电路特点及欧姆定律解题。
24. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
【答案】
【解析】
【分析】
【详解】据题意，电压表应并联在小灯两端，电源为两节干电池，其电压为3V，所以电压表所选量程为小量程；要用滑动变阻器调节灯的亮度，应将变阻器与小灯串联，滑片P向右滑动，灯变亮，说明此过程，变阻器接入电路的阻值变小，所以变阻器下端的接线柱应接在b端，作图如下：
25. 用如图所示的塔式起重机匀速吊起780kg的物体，10s内提升5m，滑轮组的机械效率是80%，g取10N/kg，求：
（1）有用功W有用；
（2）绳端的拉力F；
（3）拉力F的功率P。
【答案】（1）3.9×104J；（2）3250N；（3）4.875×103W
【解析】
【详解】解：（1）有用功
W有用=Gh=mgh=780kg×10N/kg×5m=3.9×104J
（2）由图可知，滑轮组的承重绳子根数n=3，则绳端移动的距离
s=nh=3×5m=15m
由可得，拉力做的总功
由W=Fs可得，所用的拉力
（3）拉力做功的功率：
答：（1）有用功为3.9×104J；
（2）所用的拉力为3250N；
（3）拉力做功的功率为4.875×103W。
26. 如图甲所示，电路中电源电压不变，定值电阻R0＝10Ω，滑动变阻器R最大阻值为15Ω，灯泡L的额定电压为6V，其电流和两端电压的关系如图乙所示。当闭合开关S、S1，断开S2，滑动变阻器滑片位于最右端时，灯泡L的实际功率为1.2W。求：
（1）灯泡的额定功率；
（2）只闭合开关S、S1，灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）只闭合开关S、S2，电路消耗的最小电功率。
【答案】（1）4.8W；（2）6.25Ω；（3）4.84W
【解析】
【详解】解：（1）由图乙可知，当灯泡两端电压为6V时，通过灯泡的电流为0.8A，即灯泡的额定电流为0.8A，灯泡的额定功率为
P额＝U额I额＝6V×0.8A＝4.8W
（2）当只闭开关S、S1，滑动变阻器滑片位于最右端时，滑动变阻器接入电路的电阻为15Ω，L与滑动变阻器R串联；由图像知，当通过灯泡的电流为0.6A时，灯泡两端电压UL＝2V，灯泡的实际功率为
PL实＝UL×I＝2V×0.6A＝1.2W
由串联电路特点和欧姆定律可得，电源电压为
U＝UL+U滑＝UL+IR滑＝2V+0.6A×15Ω＝11V
因串联电路两端电压等于各部分电压之和，所以只闭合开关S、S1，灯泡正常发光时，滑动变阻器两端电压为
U滑'＝U-U额＝11V-6V＝5V
因串联电路处处电流相等，所以由可知，滑动变阻器接入电路中的阻值为
（3）只闭合开关S、S2，R0与R串联，当滑动变阻器接入电路的阻值最大时，电路电流最小，则电路最小电流为
电路消耗的最小功率为
P＝UI最小＝11V×0.44A＝4.84W
答：（1）灯泡的额定功率为4.8W；
（2）灯泡正常工作时，滑动变阻器接入电路中的阻值为6.25Ω；
（3）只闭合开关S、S2，电路消耗的最小电功率为4.84W。
27. 如图甲所示，为了探究不同物质吸热升温的现象，将两种质量相同的液体M、N分别装入两个完全相同的薄壁铝桶中，用两盏相同的酒精灯同时加热，两支相同的温度计分别测出薄壁铝桶中液体的温度。（不计热损失）
（1）酒精在燃烧过程中将______（机械能/化学能）转化为内能，剩余酒精热值______（改变/不变）；
（2）实验中，______（可以/不可以）通过加热时间来比较两种物质吸收热量的多少；
（3）实验中，用玻璃棒不断搅拌的目的是______；
（4）如图乙所示，若物质N的比热容为4.2×103J/（kg•℃），则物质M的比热容为______J/（kg•℃）。
【答案】①. 化学能②. 不变③. 可以④. 使物质受热均匀⑤. 2.1×103
【解析】
【详解】（1）[1][2]酒精燃烧过程中，是化学能转化为内能的过程；燃料的热值是燃料的一种特性，与燃料的质量、温度和体积无关，所以剩余酒精的热值不变。
（2）[3]实验中，可以通过加热时间来比较两种物质吸收热量的多少，这用到了转换法。
（3）[4]实验中，用玻璃棒不断搅拌，可以使物质受热均匀。
（4）[5]由图象可知，当加热15min时，M液体升高的温度为
N液体升高的温度为
由于M、N两种物质吸收的热量相等，则有
则
28. 在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，挂钩码前，小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节，这样调节的主要目的是消除______对实验的影响；
（2）杠杆调节平衡后进行第1次实验，在杠杆两侧分别挂上钩码，移动钩码至杠杆在水平位置平衡，读取此时力和力臂的数值并计入表格中；
（3）第2次实验，小明在杠杆一侧挂上钩码（视为阻力），动力由测力计来提供，如图丙所示，小明先将测力计在此状态下调零。在选定测力计作用位置时，应选择点______（C/D），说明不选择另一处的理由：______；
（4）第3次实验中测力计的示数为2.0N，请在第3次实验图上画出测力计拉力的力臂l1______。并将动力臂l1填入下表空格①处，再进行第四次实验，数据如下：
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
②
0.30
2.0
0.15
3
2.0
①____
1.5
0.20
4
2.5
0.20
2.5
0.20
（5）根据数据分析得出杠杆的平衡条件，可以推测表格中空格②处漏记录的数据为______。
【答案】①. 左②. 杠杆自重③. D④. 为了消除弹簧测力计自重的影响⑤. ⑥. 0.15⑦. 1.0
【解析】
【详解】（1）[1][2]由图甲知道，杠杆右端低左端高，按照“左端高螺母向左调节，右端高向右调节”的原则知道，应向左调节右侧平衡螺母，使杠杆在水平位置平衡，这样力臂在杠杆上，便于直接测量力臂大小，同时杠杆的重心作用在支点上，消除杠杆自重对杠杆平衡的影响。
（3）[3][4]动力由弹簧测力计提供时，为了消除弹簧测力计自重的影响，一般用弹簧测力计向上拉杠杆，故测力计的作用点应选择D点。
（4）[5]力臂是转轴到力的作用线的垂直距离，故测力计拉力的力臂如图中OA
[6]依据杠杆平衡条件知道
2.0N×l1＝1.5N×0.20cm
解得l1＝0.15cm
（5）[7]依据杠杆平衡条件知道
F×0.30cm＝2.0N×0.15cm
解得F＝1.0N
29. 如图所示是“探究电流热效应的因素”的实验装置。
（1）在A、B两瓶中装入质量和初温均相同的液体，瓶中液体通常会选择“煤油”而不选择“水”，理由是______；
（2）R1、R2采用如图所示连接方式的目的是控制______和通电时间相等，下列实验中用到的研究方法与此相同的有______；
A．研究声音的产生时，在鼓面上放些绿豆
B．研究重力势能与质量的关系时，看木桩下陷深度
C．认识电流时，通常用水流类比电流
D．研究电流与电阻的关系时，保持电阻两端电压不变
（3）闭合开关，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与______有关；
（4）如果想用该装置来探究水和煤油的吸热能力，则需要做两处调整：①______，②______。
【答案】①. 见解析②. 电流③. D④. 电阻大小⑤. 在A、B两瓶中分别装入质量和初温均相同的水和煤油⑥. 在A、B两瓶中放入阻值相同的电阻丝
【解析】
【详解】（1）[1]瓶中液体通常会选择“煤油”而不选择“水”,是由于煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察。
（2）[2][3]R1、R2采用如图所示连接方式为串联，目的是控制通过两电阻的电流和通电时间相等，所用的研究方法为控制变量法。
A．研究声音的产生时，在鼓面上放些绿豆，将鼓面的振动转化为绿豆的跳动，所用的研究方法为转换法，故A不符合题意；
B．研究重力势能与质量的关系时，看木桩下陷深度，通过木桩下陷的深度来反映重力势能的大小，所用的研究方法为转换法，故B不符合题意；
C．认识电流时，通常用水流类比电流，所用的研究方法为类比法，故C不符合题意；
D．研究电流与电阻的关系时，保持电阻两端电压不变，所用的研究方法为控制变量法，故D符合题意。
故选D。
（3）[4]从图中可知，R2>R1，闭合开关，通过两电阻的电流相同，一段时间后B瓶中温度计示数较高，说明通电导体产生的热量与电阻大小有关。
（4）[5][6]如果想用该装置来探究水和煤油的吸热能力，需要让相同质量的水和煤油吸收相同的热量，需要做两处调整：①在A、B两瓶中分别装入质量和初温均相同的水和煤油；②在A、B两瓶中放入阻值相同的电阻丝。
30. 某同学做“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”实验，电源电压恒定，小灯泡的额定电压为2.5V。
（1）按图甲连接电路，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数；移动滑片，观察并记录多组数据，绘制如图乙所示的U–I图像，则小灯泡的额定功率为______W。当电流表示数为I0（I0＜0.50A）时，小灯泡的电功率为P1；
（2）断开开关，用一个定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，闭合开关，记录两表示数，再移动滑片，测出多组数据，并记录在表格中，分析数据可知：当电阻一定时，通过导体的电流与导体两端电压成______（正比/反比），当电流表示数仍为I0时，定值电阻的电功率为P2，则P1、P2的大小关系为P1______P2（＞/＝/＜）；
实验次数
1
2
3
4
电压U/V
0.9
2.0
2.5
3.0
电流I/A
0.18
0.40
0.50
0.60
（3）实验中所用电源的电压为______V；
（4）断开开关，增加10Ω，20Ω定值电阻来探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻后无法完成该实验，请用已给的实验器材解决该问题，在虚线框内画出设计的电路图______。
【答案】①. 1.25②. 正比③. ＜④. 4.5⑤.
【解析】
【详解】（1）[1]由图甲得，灯泡与滑动变阻器串联，电压表测量灯泡电压，电流表测量灯泡电流。由图乙得，当电压表示数为2.5V时，电流表的电流为0.5A，即灯泡两端电压等于2.5V时，通过灯泡的电流为0.5A，灯泡的额定功率
（2）[2]用一个定值电阻替换小灯泡实验时，电压表测定值电阻两端电压，电流表测通过定值电阻的电流，由表中数据知，每次实验的电压与电流的比值是一个定值，可得结论：当电阻一定时，通过导体的电流与导体两端电压成正比。
[3]由欧姆定律得，定值电阻的阻值
灯泡正常工作时的电阻
由图乙知，灯泡电阻是变化的，灯泡两端的电压越大，通过的电流越大，实际功率越大温度越高，灯泡电阻越大，所以当电流表示数为I0，且
时，灯泡电阻小于5Ω，当电流均为I0，灯泡电阻小于定值电阻的阻值，由
知
（3）[4]在（1）中，将滑片移到滑动变阻器的阻值最大处时，闭合开关，电路中电阻最大，电流最小，由图乙知，此时灯泡两端电压为0.5V，通过的电流为0.2A，由串联电路特点和欧姆定律有
①
在（2）中，定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大处，由表中数据知，定值电阻两端电压为0.9V，通过的电流为0.18A，所以
②
解①②可得，电源电压
变阻器最大值
（4）[5]探究电流和电阻的关系，控制电压表的示数为2V，移动滑动变阻器，当接入20Ω定值电阻时，根据串联电路的分压原理知
即
要完成实验，变阻器需连入的阻值为25Ω，而变阻器的最大值为20Ω，可将5Ω的定值电阻串联入电路中即可，电路图如图所示：
31. 阅读短文，回答问题。
我市居民家庭主要使用管道天然气，11月1日，小明对搬入不久的新家燃气使用情况进行了调查，观察到他家的智能型燃气表表盘如图甲所示，他记得刚搬入时燃气表示数为0，表盘上还有“欠费”、“阀门”、“系统”三个由发光二极管做成的指示灯，正常工作时“系统指示灯”常亮，通过查询资料，他把相关技术参数列在了表一中，其中“公称流量”是指在额定条件下，单位时间内流过管道横截面的燃气的最大流量，另外，他在新闻网上查到，目前苏州市民用管道天然气的阶梯价格为：一挡年用气量上限为300m3，价格为2.75元/m3；二挡年用气量为300m3至600m3，价格为3.3元/m3；三挡年用气量大于600m3，价格为4.13元/m3。
小明家里还安装了“水”地暖系统，该系统以天然气为能源，通过天然气壁挂炉（热水器）将水加热，热水循环流过房间地板下的散热管道来提高室温，壁挂炉的铭牌如表二，其中，额定热负荷27kW指的是热水器供热水时，1s内水吸收的最大热量为27kJ（1kJ＝103J），额定热负荷热水效率是指在额定热负荷下，水吸收的最大热量与燃气完全燃烧放出热量的比值。
表一
智能燃气表
技术参数/型号
GS2.5
公称流量m3/h
2.5
最大流量m3/h
4.0
最小流量m3/h
0.025
工作压强kPa
50
工作电压V
6
工作电流μA
8
表二
壁挂炉热水器
型号：TURBO28kW
点火方式
电子
燃气种类
天然气
额定热负荷kW
27
额定热负荷热水效率
90%
（1）燃气表上的三个指示灯是由______（半导体/超导体）材料制成，它们之间是______联，根据表一可知，整个燃气表在正常工作时的电功率为______W；
（2）根据燃气表示数，他家目前共消耗的燃气量为______m3，若按照“公称流量”算，每天正常使用燃气的平均时间为0.64h，则小明搬进新家______天；
（3）除了每天正常燃气使用量外，12月份起家里开启地暖设备，燃气费大大增加，若热水器在额定热负荷下工作，每天工作8h，则12月份用于供暖至少需要消耗______m3的天然气，他家12月份共需付费约______元（每个月按30天计算，天然气的热值是3.6×107J/m3）；
（4）小明家安装了家用燃气报警器，燃气报警器的核心是气体传感器（气敏电阻），其阻值随燃气浓度的升高而减小。如图乙所示，是模拟燃气泄漏检测原理的电路图，R1为气敏电阻，R为可调试变阻器。当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号，若电源电压恒为12V，气敏电阻R1的阻值与天然气浓度间的关系如图丙所示。在某次调试中，当可调试变阻器R的阻值为20Ω，天然气浓度达到0.8g/m3，燃气报警器报警，则下列说法中正确的是______。
A．当天然气浓度增加时，气敏电阻R1的阻值随之增大
B．当燃气报警器报警时，电路中的电流为150mA
C．若要适当提高燃气报警的灵敏度，在其他条件不变的情况下，可以适当调大调试电阻R
D．若需要选用仪表监控输出信号，浓度升高时，仪表示数也增大，则可以选用电压表接在AB之间
（5）现用另一个电阻箱在无燃气条件下对上述电路进行调试，使电路能在天然气浓度达到0.8g/m3时，燃气报警器报警，为此，先将该电阻箱调为10Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节______，直到燃气报警器刚好报警；
第三步：断开开关，______，完成电路调试。
【答案】①. 半导体②. 并③. 4.8×10﹣5④. 208⑤. 130⑥. 720⑦. 2795.88⑧. C⑨. 电阻箱⑩. 用气敏电阻替换电阻箱
【解析】
【详解】（1）[1][2]三个指示灯都是由发光二极管做成，二极管是由半导体材料制成的；根据题意知道，三个指示灯能够独立工作、互不影响，所以，它们应并联在电路中。
[3]由表一中数据知道，燃气表在正常工作时电压为6V，电流为8μA，则燃气表在正常工作时的电功率
P＝UI＝6V×8×10﹣6A＝4.8×10﹣5W
（2）[4]由燃气表的示数知道，他家目前共消耗的燃气量为
V＝208m3
[5]根据“公称流量”的定义可知，小明家每天消耗的燃气量
V0＝2.5m3/h×0.64h＝1.6m3
则小明搬进新家的天数
（3）[6]由额定热负荷的定义知道，热水器供热水时每天水吸收的热量
Q吸＝27kW×8×3600s＝777600kJ＝777600×103J＝7.776×108J
由额定热负荷热水效率的定义可知，热水器需要的热量
由Q放＝Vq知道，供暖消耗的燃气量
12月份用于供暖消耗的燃气量
V暖总＝30×24m3＝720m3
[7]小明家每天消耗的燃气量
V1＝V0+V暖＝1.6m3+24m3＝25.6m3
他家12月份共消耗燃气量
30×25.6m3＝768m3
则12月份所消耗燃气量属于一挡年用气量为
300m3﹣208m3＝92m3
属于二挡年用气量为
600m3﹣300m3＝300m3
属于三挡年用气量为
768m3﹣300m3﹣92m3＝376m3
所以，他家12月份共需付费
92m3×2.75元/m3+300m3×3.3元/m3+376m3×4.13元/m3＝2795.88元
（4）[8] A．由图丙知道，当天然气浓度增加时，气敏电阻R1的阻值随之减小，故A错误；
B．由图乙知道，气敏电阻R1与可调试变阻器R串联，由图丙知道，天然气浓度达到0.8g/m3时，气敏电阻R1的阻值为10Ω，由欧姆定律知道，此时电路中的电流
故B错误；
C．在其他条件不变的情况下，当适当调大调试电阻R时，由串联分压原理知道，气敏电阻R1两端分得的电压变化越明显，燃气报警的灵敏度越高，故C正确；
D．由图丙知道，当天然气浓度增加时，气敏电阻R1的阻值随之减小，由串联分压原理可知，气敏电阻R1两端的电压减小，故D错误。
故选C。
（5）[9][10]运用等效替代的思路分析此问题。先根据报警时天然气的浓度由图象中找出对应的气敏电阻R1的阻值，先将电阻箱调为该阻值，然后经过三个关键的调试步骤。
第一步：断开开关，用电阻箱替换气敏电阻；
第二步：闭合开关，调节电阻箱，直到燃气报警器刚好报警；
第三步：断开开关，用气敏电阻替换电阻箱，完成电路调试。
相关试卷
2023-2024学年安徽省六区联考物理九年级第一学期期末达标检测模拟试题含答案： 这是一份2023-2024学年安徽省六区联考物理九年级第一学期期末达标检测模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于热现象的解释中正确的是等内容，欢迎下载使用。
江苏省苏州市六区2023-2024学年度第一学期期末九年级物理试题： 这是一份江苏省苏州市六区2023-2024学年度第一学期期末九年级物理试题，共8页。
昆山、太仓、常熟、张家港市四市联考2021-2022学年第一学期九年级物理期末试题（含解析）： 这是一份昆山、太仓、常熟、张家港市四市联考2021-2022学年第一学期九年级物理期末试题（含解析），共32页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
