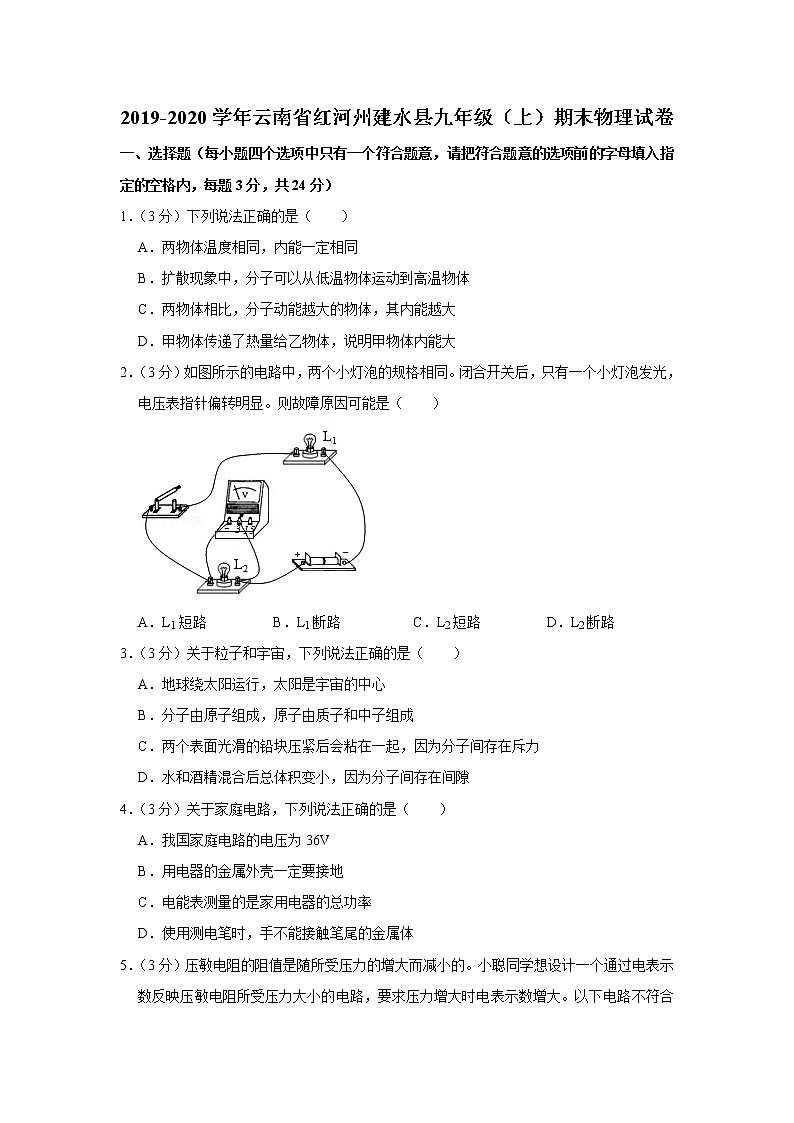

2019-2020学年云南省红河州建水县九年级（上）期末物理试卷
一、选择题（每小题四个选项中只有一个符合题意，请把符合题意的选项前的字母填入指定的空格内，每题3分，共24分）
1．（3分）下列说法正确的是（　　）
A．两物体温度相同，内能一定相同
B．扩散现象中，分子可以从低温物体运动到高温物体
C．两物体相比，分子动能越大的物体，其内能越大
D．甲物体传递了热量给乙物体，说明甲物体内能大
2．（3分）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（　　）

A．L1短路 B．L1断路 C．L2短路 D．L2断路
3．（3分）关于粒子和宇宙，下列说法正确的是（　　）
A．地球绕太阳运行，太阳是宇宙的中心
B．分子由原子组成，原子由质子和中子组成
C．两个表面光滑的铅块压紧后会粘在一起，因为分子间存在斥力
D．水和酒精混合后总体积变小，因为分子间存在间隙
4．（3分）关于家庭电路，下列说法正确的是（　　）
A．我国家庭电路的电压为36V
B．用电器的金属外壳一定要接地
C．电能表测量的是家用电器的总功率
D．使用测电笔时，手不能接触笔尾的金属体

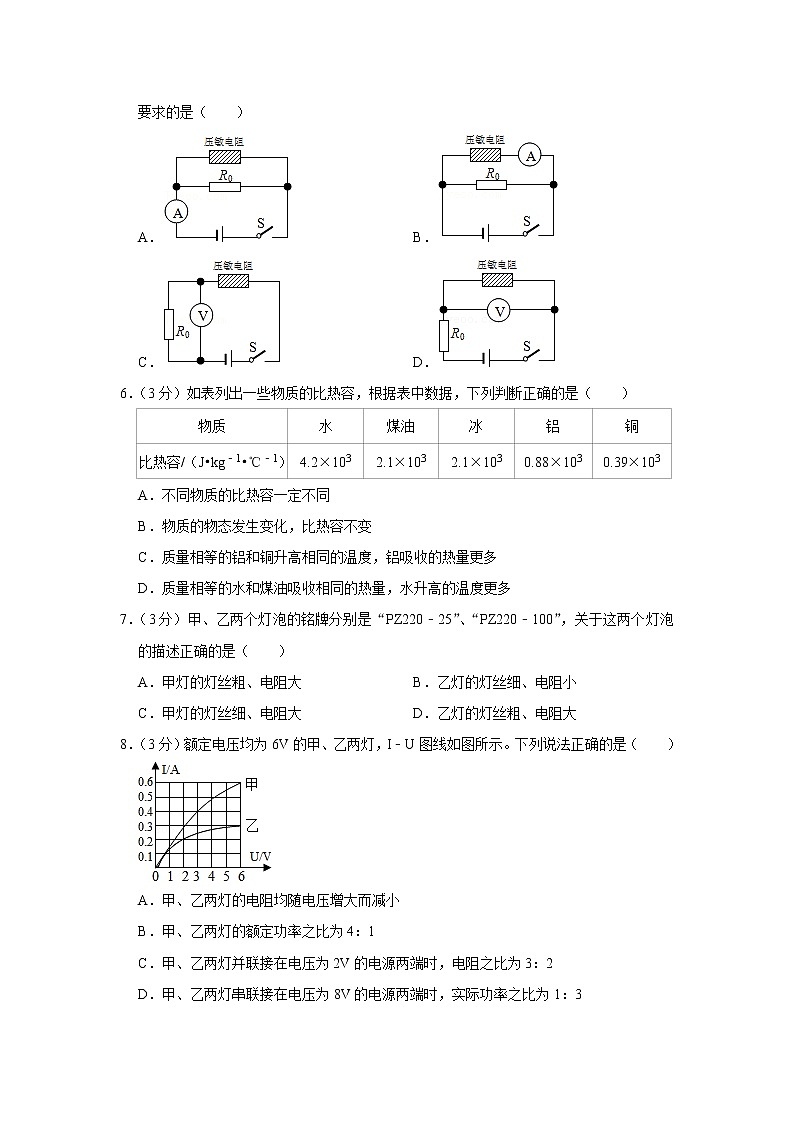

5．（3分）压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（　　）
A． B．
C． D．
6．（3分）如表列出一些物质的比热容，根据表中数据，下列判断正确的是（　　）
物质
水
煤油
冰
铝
铜
比热容/（J•kg﹣1•℃﹣1）
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
A．不同物质的比热容一定不同
B．物质的物态发生变化，比热容不变
C．质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D．质量相等的水和煤油吸收相同的热量，水升高的温度更多
7．（3分）甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（　　）
A．甲灯的灯丝粗、电阻大 B．乙灯的灯丝细、电阻小
C．甲灯的灯丝细、电阻大 D．乙灯的灯丝粗、电阻大
8．（3分）额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。下列说法正确的是（　　）

A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3

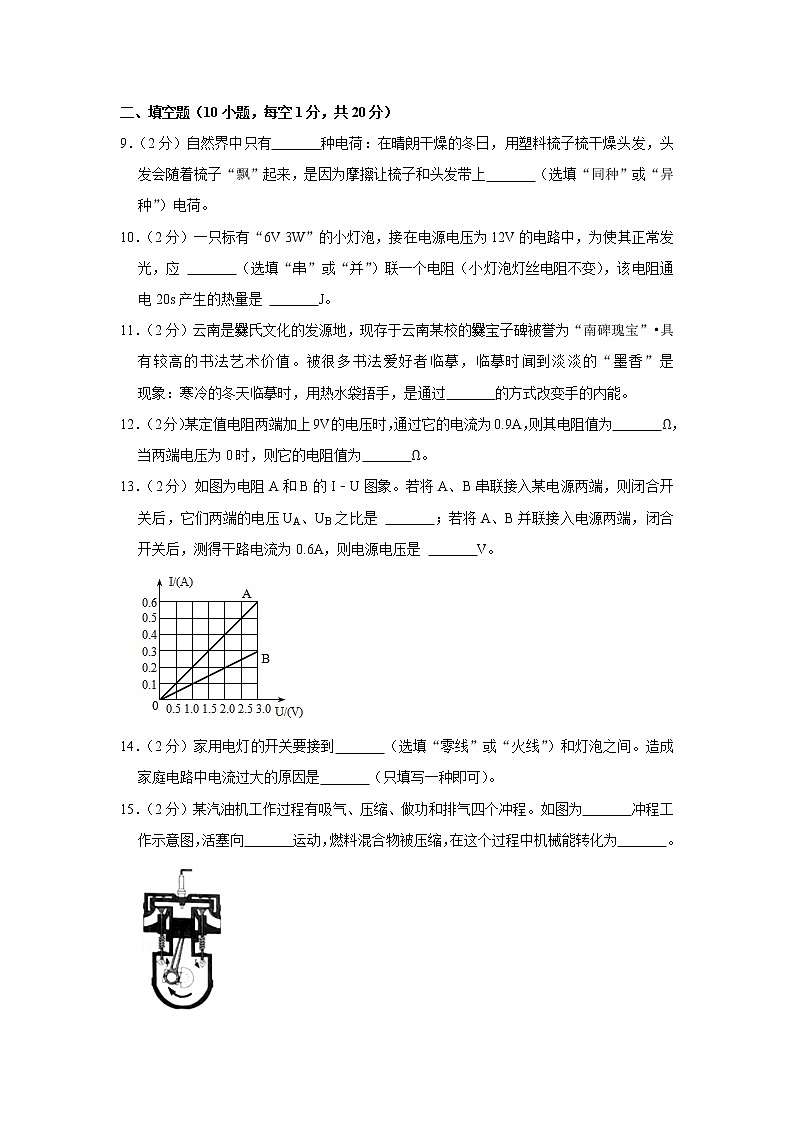

二、填空题（10小题，每空1分，共20分）
9．（2分）自然界中只有　 　种电荷：在晴朗干燥的冬日，用塑料梳子梳干燥头发，头发会随着梳子“飘”起来，是因为摩擦让梳子和头发带上　 　（选填“同种”或“异种”）电荷。
10．（2分）一只标有“6V 3W”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应 　 　（选填“串”或“并”）联一个电阻（小灯泡灯丝电阻不变），该电阻通电20s产生的热量是 　 　J。
11．（2分）云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”•具有较高的书法艺术价值。被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是　 　现象：寒冷的冬天临摹时，用热水袋捂手，是通过　 　的方式改变手的内能。
12．（2分）某定值电阻两端加上9V的电压时，通过它的电流为0.9A，则其电阻值为　 　Ω，当两端电压为0时，则它的电阻值为　 　Ω。
13．（2分）如图为电阻A和B的I﹣U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 　 　；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是 　 　V。

14．（2分）家用电灯的开关要接到　 　（选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是　 　（只填写一种即可）。
15．（2分）某汽油机工作过程有吸气、压缩、做功和排气四个冲程。如图为　 　冲程工作示意图，活塞向　 　运动，燃料混合物被压缩，在这个过程中机械能转化为　 　。

16．（2分）2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空。火箭发射时要选用热值　 　的固体燃料（选填“大”或“小”），燃料的质量减少，热值　 　（选填“变小”或“不变”）。
17．（2分）家庭电路中电灯、电视、电饭煲的连接方式是　 　（选填“串联”或“并联”）；其中电饭煲是利用电流的　 　的原理来制造。
18．（2分）一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是　 　；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0．此现象中石墨烯是　 　（均选填“绝缘体”、“导体”、“半导体”或“超导体”）。
三、实验、探究题（4小题，共31分）
19．（4分）如图，电能表的示数为　 　度；在某段时间内转盘转过1000转，表示此段时间内用了　 　度电。

20．（2分）如图所示电压表的示数是　 　V。

21．（3分）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。
22．（6分）小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。

（1）在拆接电路时，开关必须　 　。
（2）实验中最好选择规格　 　（选填“相同”或“不相同）的小灯泡。
（3）他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是　 　。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
（4）他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为　 　A。
（5）他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是　 　。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
（6）小红进行多次实验的主要目的是　 　。
①减小实验误差
②寻找普遍规律
23．（8分）爱动脑筋的小明在探究焦耳定律时，设计了如图所示的实验，只连接一次电路就完成了实验探究。他的方法是：用电阻丝给烧瓶中的煤油（煤油质量相同）加热，然后观察煤油在插入密封烧瓶中的玻璃管中上升的高度，就可以对比电阻丝放热的多少。请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题
（1）探究电热的多少与电流的关系，应该对比　 　两个烧瓶中的煤油柱上升的高度，这两个烧瓶中电阻丝的阻值应该　 　。
（2）探究电热的多少与电阻的关系，应该对比　 　两个烧瓶中的煤油柱上升的高度，这两个烧瓶中电阻丝的阻值应该　 　。
（3）若小明选择甲、乙两烧瓶中的电阻丝做实验，且甲烧瓶中电阻丝的阻值大于乙烧瓶中电阻丝的阻值，则通电一定时间后，观察到的现象是　 　烧瓶中温度计示数的变化较大（选填“甲”或“乙”），由此可得结论　 　。
（4）在此实验中运用了　 　的物理研究方法。
24．（8分）在测定小灯泡电功率的实验中，小杨同学选用的器材有：额定电压为2.5V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。
（1）请根据图甲中电路图用笔画线代替导线将图乙中的实物电路连接完整（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）。

（2）闭合开关前，滑动变阻器的滑片P应调到最　 　阻值处。
（3）正确连接电路后，闭合开关S，发现电压表有示数且接近电源电压，电流表有示数，则故障可能是　 　
（4）故障排除后，移动滑片至某处，读出电压表示数为U1，再读出电流表的示数I1，由此算出此时灯泡的电功率P1＝　 　（用字母表示）
（5）小杨同学继续移动滑片P，将两电表对应的示数记录到下表中：则灯泡的额定功率为　 　W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是　 　
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
U1
0.14
0.18
0.20
0.24
（6）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视　 　（选填序号）
A．电压表示数
B．电流表示数
C．滑动变阻器滑片
（7）用以上所示实验电路还可以完成的实验有　 　
四、综合题（3个小题，共25分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数．
25．（8分）如图，R1＝60Ω，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A，求：
（1）电源电压；
（2）电阻R2的阻值；
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量；
（4）当S1、S2闭合，S3断开时，电路的总功率。

26．（8分）利用小火炉将2kg、10℃的水加热到90℃需要燃烧焦炭120g（水的比热容为4.2×103J/（kg•℃），焦炭的热值为3×103J/kg）。问：
（1）水吸收的热量是多少？
（2）120g焦炭完全燃烧释放出的热量是多少？
（3）小火炉的热效率是多少？
（4）就小火炉的使用，谈谈你的看法（写出一点即可）
27．（9分）小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S1，电热水器开始工作。电热水器部分参数如表所示。
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
980W
水箱容量
50L
设定温度
40℃
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）当实际电压为200V时，电热器的实际保温功率是多少？


2019-2020学年云南省红河州建水县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题四个选项中只有一个符合题意，请把符合题意的选项前的字母填入指定的空格内，每题3分，共24分）
1．【解答】解：
A、物体的内能与质量、温度、状态等多个因素有关，所以，两物体温度相同，其内能不一定相同，故A错误；
B、扩散现象说明分子在永不停息地做无规则运动，所以分子可以从低温物体运动到在高温物体，故B正确；
C、物体的分子动能越大，其分子势能不一定大，所以不能比较两物体内能的大小，故C错误；
D、发生热传递的条件是存在温度差；甲物体传递了热量给乙物体，说明甲物体的温度高，而温度高的物体可能其质量小，其内能不一定大，故D错误。
故选：B。
2．【解答】解：由电路图可知，两灯泡串联，电压表测灯L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明L2没有短路，则故障原因可能是L1短路，故A正确，BCD错误。
故选：A。
3．【解答】解：
A、地球等行星绕太阳转动，太阳是太阳系的中心，不是宇宙的中心，故A错误；
B、分子由原子组成，原子是由位于原子中央的原子核和核外电子组成，故B错误；
C、两个表面光滑的铅块紧压后会粘在一起，因为分子间存在引力，故C错误；
D、水和酒精均匀混合后总体积变小，因为分子间存在空隙，故D正确。
故选：D。
4．【解答】解：A、我国家庭电路的电压为220V，故A错误；
B、用电器的金属外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故B正确；
C、电能表是测量电路消耗电能（或测量电功）的仪表，故C错误。
D、使用测电笔辨别火线和零线时，手必须接触笔尾金属体，故D错误。
故选：B。
5．【解答】解：由图知：
A、压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大。符合要求；
B、压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大。符合要求；
C、压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大。符合要求；
D、压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小。不符合要求。
故选：D。
6．【解答】解：
A、由表中数据可知，不同物质的比热容一般不同，但也有的物质比热容相同，如煤油和冰，故A错误；
B、水和冰是水的两种状态，分析表中数据可知，其比热容是不同的，说明比热容与物质状态有关，物质的物态发生变化，比热容也会发生变化，故B错误；
C、由表中数据可知，铝的比热容大于铜的比热容；质量相等的铝和铜升高相同的温度，因铝的比热容大，则根据Q＝cm△t可知铝吸收的热量更多，故C正确；
D、质量相等的水和煤油吸收相同的热量，因为水的比热容大，所以根据Q＝cm△t可知水升高的温度少，故D错误。
故选：C。
7．【解答】解：根据R＝可知，电压相同时，乙灯泡的额定功率大，电阻就小；
根据影响电阻大小的因素材料、长度、横截面积，且材料、长度相同时横截面积越大、电阻越小可知，乙灯泡比甲灯泡粗。
故选：C。
8．【解答】解：
A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大。故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额＝0.6A，I乙额＝0.3A，
则：＝＝＝＝，故B错误；
C、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲＝0.3A，I乙＝0.2A，根据I＝可得电阻之比；
＝＝＝＝，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象可知，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙＝U甲I：U乙I＝2V：6V＝1：3，故D正确。
故选：D。
二、填空题（10小题，每空1分，共20分）
9．【解答】解：自然界只存在两种电荷。
用塑料梳子梳干燥头发，梳子和头发相互摩擦，梳子和头发带异种电荷，异种电荷相互吸引。
故答案为：两；异种。
10．【解答】解：由题知，电源电压大于灯泡的额定电压，
所以，为使该灯泡正常发光，应串联一个电阻分压，
由串联电路的电压特点可得，
灯泡正常发光时串联电阻R两端电压：UR＝U﹣UL＝12V﹣6V＝6V，
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：
I＝IL＝＝＝0.5A，
由I＝可得，串联电阻的阻值：
R＝＝＝12Ω；
该电阻通电20s所产生的热量：
Q＝I2Rt＝（0.5A）2×12Ω×20s＝60J。
故答案为：串；60。
11．【解答】解：（1）闻到淡淡的“墨香”是分子运动的结果，即扩散现象；
（2）寒冷的冬天临摹时，用热水袋捂手，是通过热传递将内能从热水传递到手，即通过热传递的方式改变手的内能。
故答案为：扩散；热传递。
12．【解答】解：由I＝可得，定值电阻的阻值：
R＝＝＝10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当两端电压为0时，定值电阻的阻值仍为10Ω不变。
故答案为：10；10。
13．【解答】解：
（1）串联电路中电流处处相等，将A和B串联后接入某电源两端时，若通过的电流I＝0.2A时（也可取其他电流值），由图象可知，它们两端的电压UA＝1V，UB＝2V，则UA：UB＝1V：2V＝1：2；
（2）由图象可知，当U＝3V时，IA＝0.6A，IB＝0.3A，
则RA＝＝＝5Ω，RB＝＝＝10Ω，
若将A、B并联接入电源两端，则A和B并联的总电阻：
R并＝＝＝Ω；
此时干路电流为0.6A，则由I＝可得电源电压：U＝IR并＝0.6A×Ω＝2V。
故答案为：1：2；2。
14．【解答】解：（1）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
故答案为：火线；短路（或用电器的总功率过大）。
15．【解答】解：由图可知，气缸中的两个气门都关闭，活塞向上运动，燃料混合物被压缩，所以是压缩冲程；在这个过程中机械能转化为内能。
故答案为：压缩；上；内能。
16．【解答】解：
火箭发射时要选用热值大的固体燃料，原因是完全燃烧相同质量的燃料，热值大，可以放出更多的热量；
热值是燃料的特性，只与燃料的种类有关，与其质量、是否燃烧和燃烧是否充分无关，所以在燃料的质量减少时热值不变。
故答案为：大；不变。
17．【解答】解：家庭电路中电灯、电视、电饭煲工作互不影响，因此连接方式是并联；
电饭煲是利用电流的热效应的原理来制造。
故答案为：并联；热效应。
18．【解答】解：
二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的；
当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，现象中石墨烯是超导体。
故答案为：半导体；超导体。
三、实验、探究题（4小题，共31分）
19．【解答】解：
（1）从电能表上可以看出电能表的示数为1931.6kW•h；
（2）由“2500r/kW•h”可知每消耗1kW•h的电能，电能表转2500转，电能表转了1000转，消耗电能：
W＝1000×kW•h＝0.4kW•h＝0.4度。

故答案为：1931.6；0.4。
20．【解答】解：电压表使用的量程0﹣15V，每一个大格代表5V，每一个小格代表0.5V，示数是11.5V。
故答案为：11.5。
21．【解答】解：由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；
所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线，如下图所示：

22．【解答】解：（1）在拆接电路时，开关必须断开；
（2）为得出普遍性的结论，实验中最好选择规格不相同的小灯泡；
（3）A．两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
B．若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，符合题意；
C．若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，不符合题意；
D．若电流表被烧坏，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
故选B；
（4）电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A；
（5）A．测量过程中总是存在误差，误差会使三处的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小，故B错误；
CD．串联电路各处的电流相等，故CD错误；
（6）本次实验，小红进行多次实验的主要目的是寻找普遍规律，选②。
故答案为：（1）断开；（2）不相同；（3）B；（4）0.22；（5）A；（6）②。
23．【解答】解：
（1）该实验用到了控制变量法，为了探究电热的多少与电流的关系，应控制两电阻丝的电阻和通电时间相等，而电流不相等，
而电阻丝甲和乙串联，通过它们的电流相等，
所以应选取甲丙（或乙丙），并保证两电阻丝的电阻相等。
（2）探究电热的多少与电阻的关系，应控制两电阻丝的电流和通电时间相等，而电阻不相等，
从图中可知，甲和乙两根电阻丝串联，因此通过它们的电流和时间相等，则应选取甲乙，并保证两电阻丝的电阻不相等。
（3）若小明选择甲、乙两烧瓶中的电阻丝做实验，电流和通电时间相同，甲烧瓶中电阻丝的阻值大于乙烧瓶中电阻丝的阻值，则通电一定时间后，电阻大的产生的热量多，则甲烧瓶中温度计示数的变化较大；由此可得结论：在电流和通电时间相同时，电阻越大，产生的热量越多；
（4）该题利用了转换法，把电热的多少通过温度计示数的变化量反映出来，为了探究电热的多少与电流或电阻的关系，采用了控制变量法。
故答案为：（1）甲丙；相等；（2）甲乙；不相等；（3）甲；在电流和通电时间相同时，电阻越大，产生的热量越多；（4）控制变量法和转换法。
24．【解答】解：
（1）测小灯泡电功率实验中，滑动变阻器应“一上一下”串联接入电路中，由题知，向右移动滑片P时电流变小，所以滑动变阻器接入的阻值应变大，由图乙知应将其左下接线柱接入电路，如图所示：

（2）为了保护电路，连接电路时，将变阻器的滑片P应调到最大阻值处；
（3）正确连接电路后，闭合开关，电流表有示数，说明电路是通路，但电压表有示数，且接近电源电压，表明电压表测量的是电源电压，所以滑动变阻器两端的电压为0，即滑动变阻器短路；
（4）电压表示数为U1，电流表的示数I1，所以此时灯泡的电功率P1＝U1I1；
（5）灯泡电压等于2.5V时正常发光，由表格数据可知此时通过灯泡的电流为0.24A，
所以灯泡的额定功率：P＝UI＝2.5V×0.24A＝0.6W；
由表中数据知，灯泡两端电压越大时，通过它的电流也越大，其实际功率越大，温度越高，但电压变化比电流变化大，所以灯泡电阻增大，即灯丝电阻随温度的升高而增大；
（6）实验过程中，移动变阻器滑片P的同时，眼睛应注视电压表，直到电压表的示数等于额定电压，读出此时电流表的示数；
（7）因本电路可测出灯的电压和通过灯的电流，所以根据欧姆定律可求出小灯泡的电阻，即能完成测小灯泡的电阻实验。
故答案为：（1）见上图；（2）大；（3）滑动变阻器短路；（4）U1I1；（5）0.6；灯丝电阻随温度的升高而增大；（6）A；（7）测小灯泡的电阻。
四、综合题（3个小题，共25分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数．
25．【解答】解：（1）当S1闭合，S2、S3断开时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得，电源的电压：
U＝I1R1＝1A×60Ω＝60V；
（2）当S3闭合，S1、S2断开时，R1与R2串联，电流表测电路中的电流，
此时电路中的总电阻：
R＝＝＝300Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R2的阻值：
R2＝R﹣R1＝300Ω﹣60Ω＝240Ω；
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量：
Q1＝I2R1t＝（0.2A）2×60Ω×10s＝24J；
（4）当S1、S2闭合，S3断开时，R1与R2并联，
因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，
所以，电路的总功率：
P＝+＝+＝75W。
答：（1）电源电压为60V；
（2）电阻R2的阻值为240Ω；
（3）当S3闭合，S1、S2断开时，通电10s电流通过R1产生的热量为24J；
（4）当S1、S2闭合，S3断开时，电路的总功率为75W。
26．【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（90℃﹣10℃）＝6.72×105J；
（2）焦炭完全燃烧放出的热量：
Q放＝mq＝0.12kg×3×107J/kg＝3.6×106J；
（3）小火炉的热效率：
η＝＝×100%≈18.7%。
（4）小火炉的热效率太低，能源利用率低。
答：（1）水吸收的热量是6.72×105J；
（2）120g焦炭完全燃烧放出的热量是3.6×106J；
（3）小火炉的热效率是18.7%。
（4）小火炉的热效率太低，能源利用率低。
27．【解答】解：（1）当只有S1闭合时，R1单独工作，电热水器处于保温状态；
由P＝可得：R1＝＝＝220Ω；
（2）当两开关都处于闭合状态时，两电阻并联，电热水器处于加热状态，
R2的功率：P2＝P总﹣P1＝P加热﹣P保温＝980W﹣220W＝760W，
由P＝UI可得，电热丝R2的电流：
I2＝＝≈3.45A；
（3）电热器的实际保温功率：
P实＝＝≈181.8W。
答：（1）电热丝R1的阻值是220Ω；
（2）加热时流过电热丝R2的电流是3.45A；
（3）电热器的实际保温功率为181.8W。
