2022年中考物理复习 ：简单机械作图专练1-2

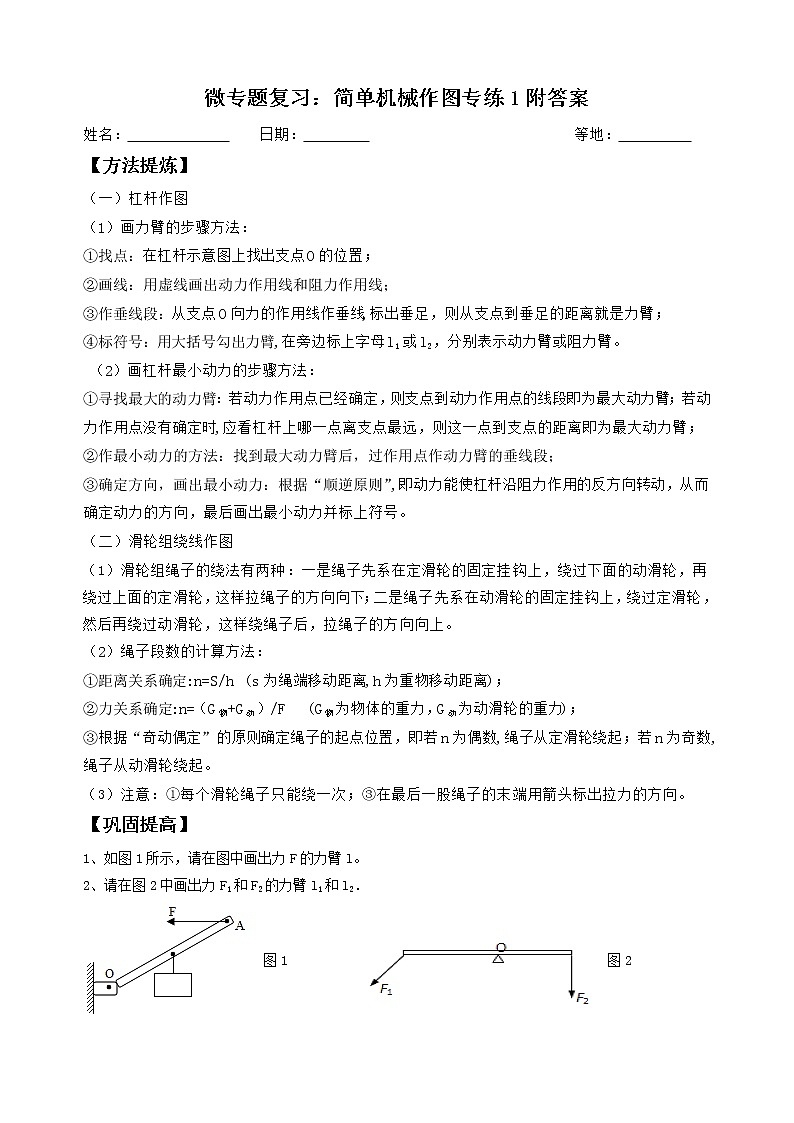

微专题复习：简单机械作图专练1附答案

姓名：                  日期：                                     等地：

【方法提炼】

（一）杠杆作图

（1）画力臂的步骤方法：

①找点：在杠杆示意图上找出支点O的位置；

②画线：用虚线画出动力作用线和阻力作用线；

③作垂线段：从支点O向力的作用线作垂线,标出垂足，则从支点到垂足的距离就是力臂；

④标符号：用大括号勾出力臂,在旁边标上字母l1或l2，分别表示动力臂或阻力臂。

 （2）画杠杆最小动力的步骤方法：

①寻找最大的动力臂：若动力作用点已经确定，则支点到动力作用点的线段即为最大动力臂；若动力作用点没有确定时,应看杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂；

②作最小动力的方法：找到最大动力臂后，过作用点作动力臂的垂线段；

③确定方向，画出最小动力：根据“顺逆原则”,即动力能使杠杆沿阻力作用的反方向转动，从而确定动力的方向，最后画出最小动力并标上符号。

（二）滑轮组绕线作图

（1）滑轮组绳子的绕法有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮，这样拉绳子的方向向下；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮，这样绕绳子后，拉绳子的方向向上。

（2）绳子段数的计算方法：

①距离关系确定:n=S/h  (s为绳端移动距离,h为重物移动距离)；

②力关系确定:n=（G物+G动）/F   (G物为物体的重力，G动为动滑轮的重力)；

③根据“奇动偶定”的原则确定绳子的起点位置，即若n为偶数,绳子从定滑轮绕起；若n为奇数,绳子从动滑轮绕起。

（3）注意：①每个滑轮绳子只能绕一次；③在最后一股绳子的末端用箭头标出拉力的方向。

【巩固提高】

1、如图1所示，请在图中画出力F的力臂l。

2、请在图2中画出力F1和F2的力臂l1和l2．
  图1             图2

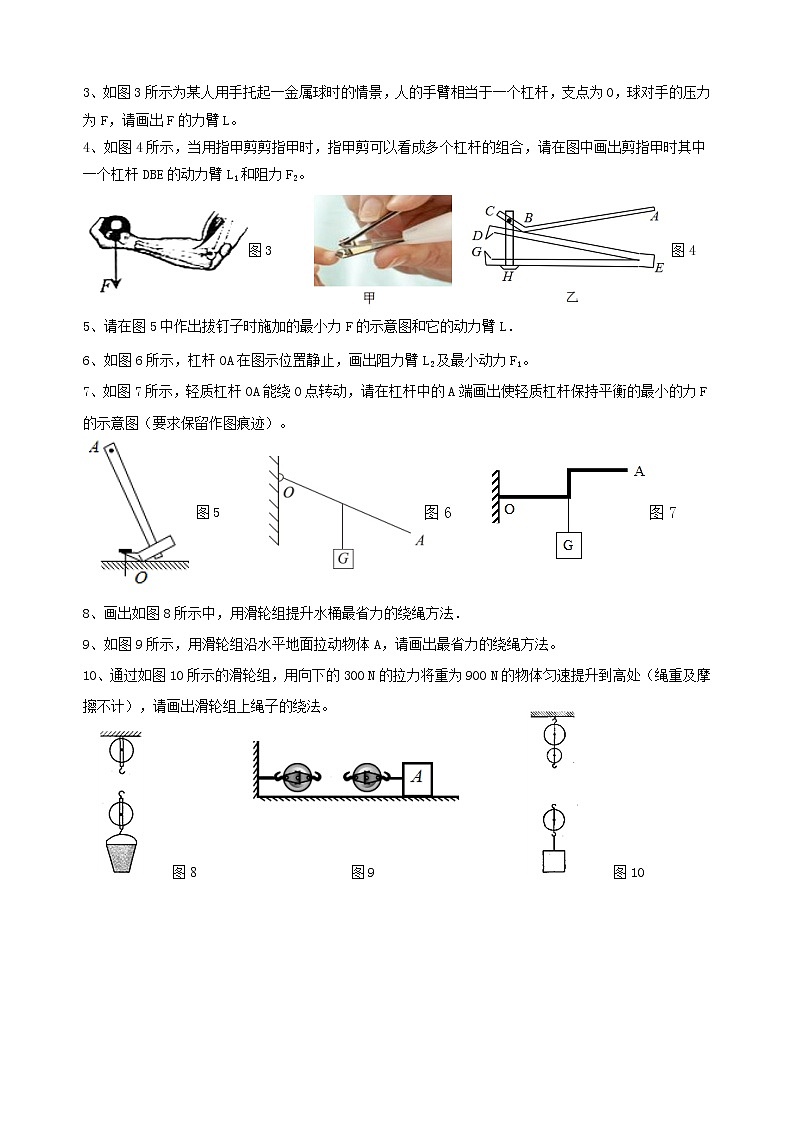

3、如图3所示为某人用手托起一金属球时的情景，人的手臂相当于一个杠杆，支点为O，球对手的压力为F，请画出F的力臂L。

4、如图4所示，当用指甲剪剪指甲时，指甲剪可以看成多个杠杆的组合，请在图中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2。

图3      图4

5、请在图5中作出拔钉子时施加的最小力F的示意图和它的动力臂L．

6、如图6所示，杠杆OA在图示位置静止，画出阻力臂L2及最小动力F1。

7、如图7所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

图5       图6     图7

8、画出如图8所示中，用滑轮组提升水桶最省力的绕绳方法．

9、如图9所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

10、通过如图10所示的滑轮组，用向下的300 N的拉力将重为900 N的物体匀速提升到高处（绳重及摩擦不计），请画出滑轮组上绳子的绕法。

   图8                      图9                                  图10

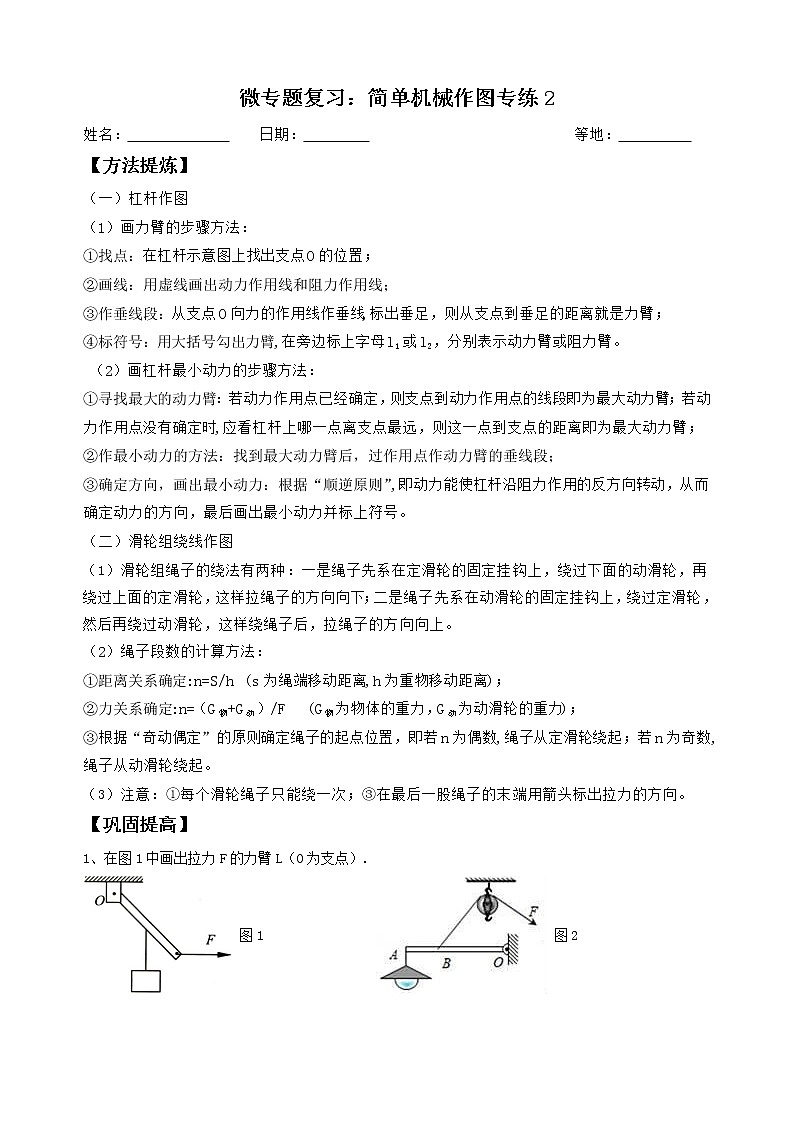

微专题复习：简单机械作图专练2

姓名：                  日期：                                     等地：

【方法提炼】

（一）杠杆作图

（1）画力臂的步骤方法：

①找点：在杠杆示意图上找出支点O的位置；

②画线：用虚线画出动力作用线和阻力作用线；

③作垂线段：从支点O向力的作用线作垂线,标出垂足，则从支点到垂足的距离就是力臂；

④标符号：用大括号勾出力臂,在旁边标上字母l1或l2，分别表示动力臂或阻力臂。

 （2）画杠杆最小动力的步骤方法：

①寻找最大的动力臂：若动力作用点已经确定，则支点到动力作用点的线段即为最大动力臂；若动力作用点没有确定时,应看杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂；

②作最小动力的方法：找到最大动力臂后，过作用点作动力臂的垂线段；

③确定方向，画出最小动力：根据“顺逆原则”,即动力能使杠杆沿阻力作用的反方向转动，从而确定动力的方向，最后画出最小动力并标上符号。

（二）滑轮组绕线作图

（1）滑轮组绳子的绕法有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮，这样拉绳子的方向向下；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮，这样绕绳子后，拉绳子的方向向上。

（2）绳子段数的计算方法：

①距离关系确定:n=S/h  (s为绳端移动距离,h为重物移动距离)；

②力关系确定:n=（G物+G动）/F   (G物为物体的重力，G动为动滑轮的重力)；

③根据“奇动偶定”的原则确定绳子的起点位置，即若n为偶数,绳子从定滑轮绕起；若n为奇数,绳子从动滑轮绕起。

（3）注意：①每个滑轮绳子只能绕一次；③在最后一股绳子的末端用箭头标出拉力的方向。

【巩固提高】

1、在图1中画出拉力F的力臂L（O为支点）.

图1                图2

2、某剧组为拍摄节目需要，设计了如图2所示的拉力装置来改变照明灯的高度，轻质杠杆ABO 可能绕O 点转动。请画出：提升杠杆的力及其力臂。
3、如图3所示为钓鱼竿钓鱼的示意图．O为支点，F1表示手对钓鱼竿的作用力．F2表示鱼线对钓鱼竿的拉力，请在图画出F2的力臂l2．

4、如图4（a）所示，小华用笤帚在扫地．O为支点，作用在A点的动力为F1，在图4（b）中画出作用在B点的阻力F2的示意图及其力臂l2．

 图3                图4

5、为使轻质杠杆AB在如图5所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂.

6、如图6所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体。请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。

7、如图7所示，茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点的最小的动力F。

图5    图6   图7

8、如图8所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．

9、如图9所示，汽车陷进淤泥里，驾驶员用滑轮组实施自救，请画出滑轮组最省力的绕法．

10、如图10所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。添加滑轮并完成滑轮组绕法。

   图8                        图9                                    图10

微专题复习：简单机械作图专练1

1、      2、     3、

4、     5、         6、

7、   8、  9、 10、

微专题复习：简单机械作图专练2

1、    2、         3、

4、    5、      6、

7、    8、    9、  10、
