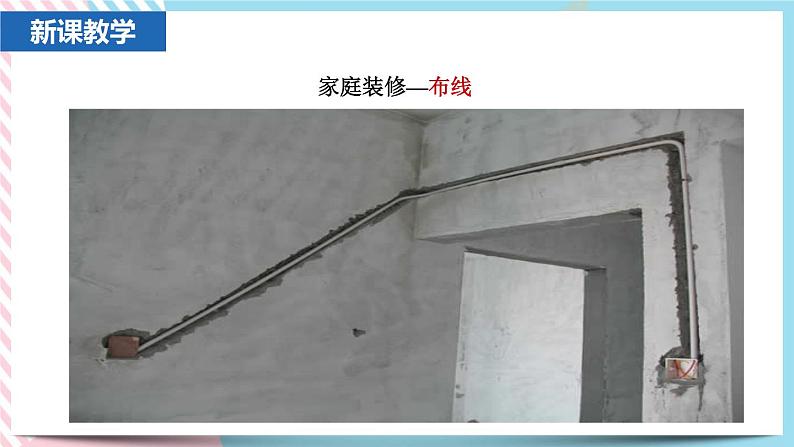

这是一份物理九年级全册第1节 家庭电路精品ppt课件，共26页。PPT课件主要包含了学习目标，家庭装修布线，新课教学，家庭电路的组成，火线和零线，错误的使用方法，1作用，2安装，3读数，电能表等内容，欢迎下载使用。

人教版 物理 九年级 家庭电路

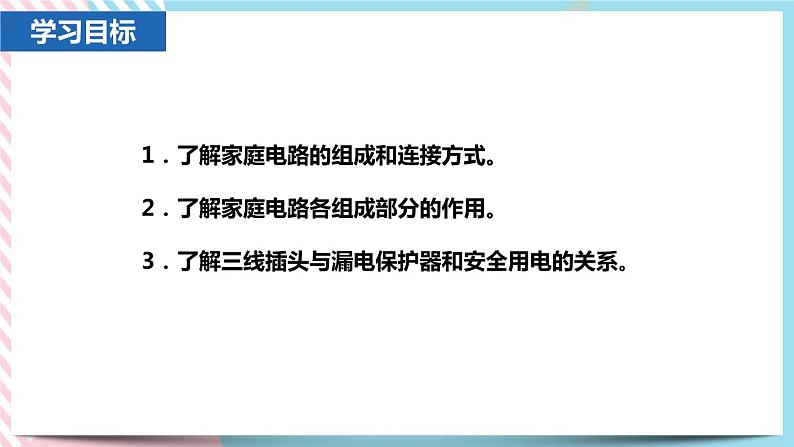

1．了解家庭电路的组成和连接方式。 2．了解家庭电路各组成部分的作用。 3．了解三线插头与漏电保护器和安全用电的关系。

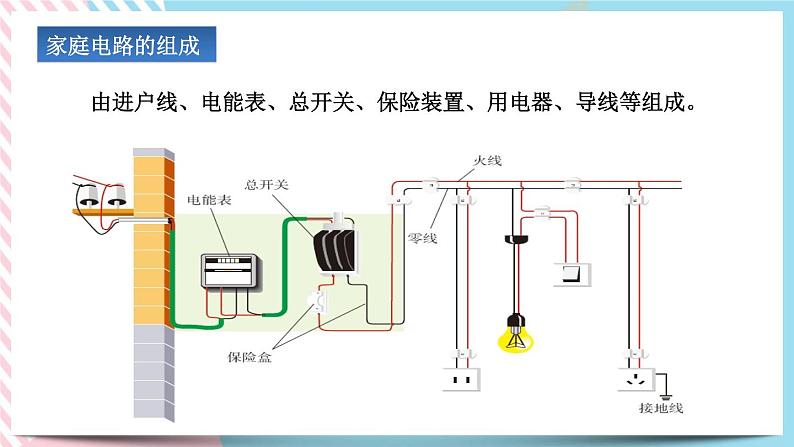

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
　　如何辨别火线和零线？

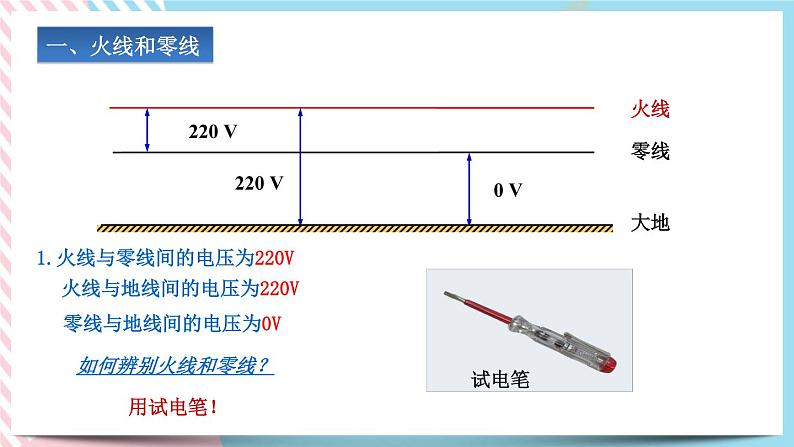

1.火线与零线间的电压为220V
火线与地线间的电压为220V
零线与地线间的电压为0V
　　（1）作用：辨别火线和零线。

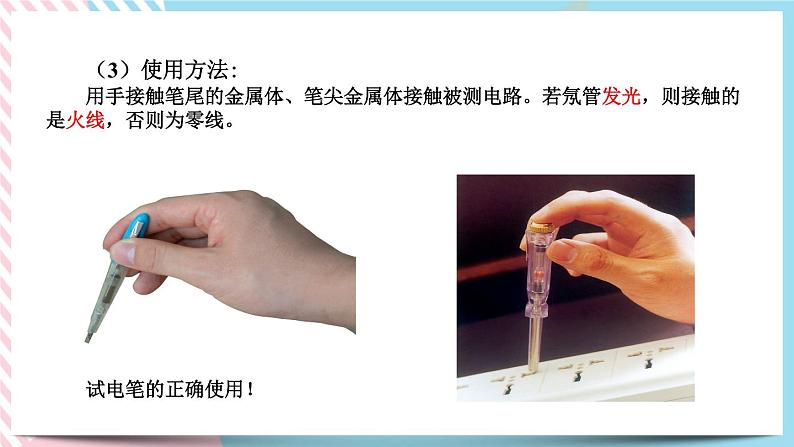

　　（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h
串联在干路中，控制室内全部电路的通与断。
　3.注意： 选用合适规格的保险丝，不能用铜丝　　　　　 或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
5.安装： 在闸刀开关的下方或装在插入式熔断器中，然后串联在火线中。
4.选用： 额定电流等于或稍大于所有用电器正常工作时的总电流。
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
　1.控制用电器的开关要连接在火线和用电器之间（与用电器串联）。
五、用电器与开关、插座的连接
想一想：开关接在零线上，闭合开关，灯亮吗？ 断开开关，人触摸灯泡时有危险吗？
　　2.各用电器与插座并联在电路中。
六、三线插头和漏电保护器
为什么插头中间的脚比较长一些？
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
1.关于照明电路的安装原则，错误的是 （ ） A.各盏电灯都是并联 B.插座和电灯也是并联C.控制电灯的开关应接在火线上，再跟电灯串联 D.保险盒装在总开关的前面
2.家庭电路里，在晚间接通某一个开关时电路里所有的灯全部熄灭了，出现这一现象的原因是 ( ) A．与这只开关相联的用电器短路 B．电路中有大功率的用电器正在工作 C．开关失灵 D．以上原因都是正确的
3.在图所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障 ( ) A.在导线AB段断路 B.在导线BC段断路 C.在导线CD段断路 D.在导线CD段短路
4.连接实物电路
