初中人教版第十九章 生活用电第1节 家庭电路优秀同步测试题

19.2家庭电路中电流过大的原因

知识梳理

1、家用电器的总功率对家庭电路的影响

（1）家庭电路中电流和电功率的关系。由I=      可知，家庭电路两端电压都是       电路中使用的。电器越多，用电器的总功率越    ，干路中的电流越     。

（2）家庭电路中电流过大的原因：一是用电器的总功率过     ，二是电路出现       。

（3）家庭电路中电流过大导致的后果由Q=I2Rt可知，电路中的总电流越大，在相同时间内电流流过导线时产生的热量越    ，导线的温度越    ，这样会导致导线绝缘皮严重老化，容易引发      。

2．保险丝的作用

（1）保险丝是用       合金制成的，这种材料电阻率较    ，熔点比较        。

（2）电路中用保险丝原因：当电路中的电流     时，它由于温度升高而熔断，能自动        ，起

到    的作用。

（3）保险丝的规格用它的额定电流来表示，不同粗细的保险丝有不同的确额定电流，保险丝越粗，额定电流越     。

（4）保险丝的选用原则：在选择保险丝时，应使保险丝的额定电流等于或稍大于电路中最大正常工作电流。如果选用的保险丝过粗，它额定电流太    ，那么当电路中电流过大时，保险丝并不       ，起不到      的作用；如果选用的保险丝过细，它的额定电流太   ，电路中的电流还没有达到危险程度时，保险丝就已经       ，这样会造成不能正常供电。    用铜丝、铁丝代替保险丝。

（5）新建楼房的供电线路一般用带有    装置的       代替。

思考讨论

1、分析插线板同时使用大功率用电器引起火灾的原因。

2、小明一进入卧室就打开空调、电脑，还准备把厨房的微波炉打开，当按下微波炉开关启动微波炉时，家里没电了。说明多个大功率用电器同时使用可导致电流过大原因。

难点剖析：

1、在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）

①电路中增加大功率的用电器

②开关中的两个线头相碰

③灯座中的两个线头相碰

④有人触电

A．①和② B．③和④ C．①和③ D．②和④

【解析】

①电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；

②开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；

③灯座中的两个线头相碰，在将其插入电路中时，相当于将火线和零线直接连在一起，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；

④有人触电，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。

可见，可能引起家庭电路中空气开关跳闸的是①③。

故选：C。

2、如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，对此原因描述正确的是（　　）

A．甲图中用电器过多导致电流过大

B．甲图中用电器总功率过大导致电流过大

C．乙图中灯泡电阻太小，导致电流过大

D．甲、乙两图产生电流过大的原因相同

【解析】

AB、用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大，甲图原因是用电器的总功率过大，不是因为支路过多，故A错误，B正确；

CD、图乙中，用金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大，故CD错误。

故选：B。

3、如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（　　）

A．熔丝熔断时，熔丝中的电流大于AB间导线中的电流

B．导致熔丝熔断的原因是电路中电流过大

C．熔丝熔断，但灯泡依然完好

D．用铜丝代替熔丝不符合安全用电的原则

【解析】

A、熔丝和导线串联，熔丝熔断时，电流相等，故A错误；

B、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电流过大导致的，故B正确；

C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故C正确；

D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故D正确；

故选：A。

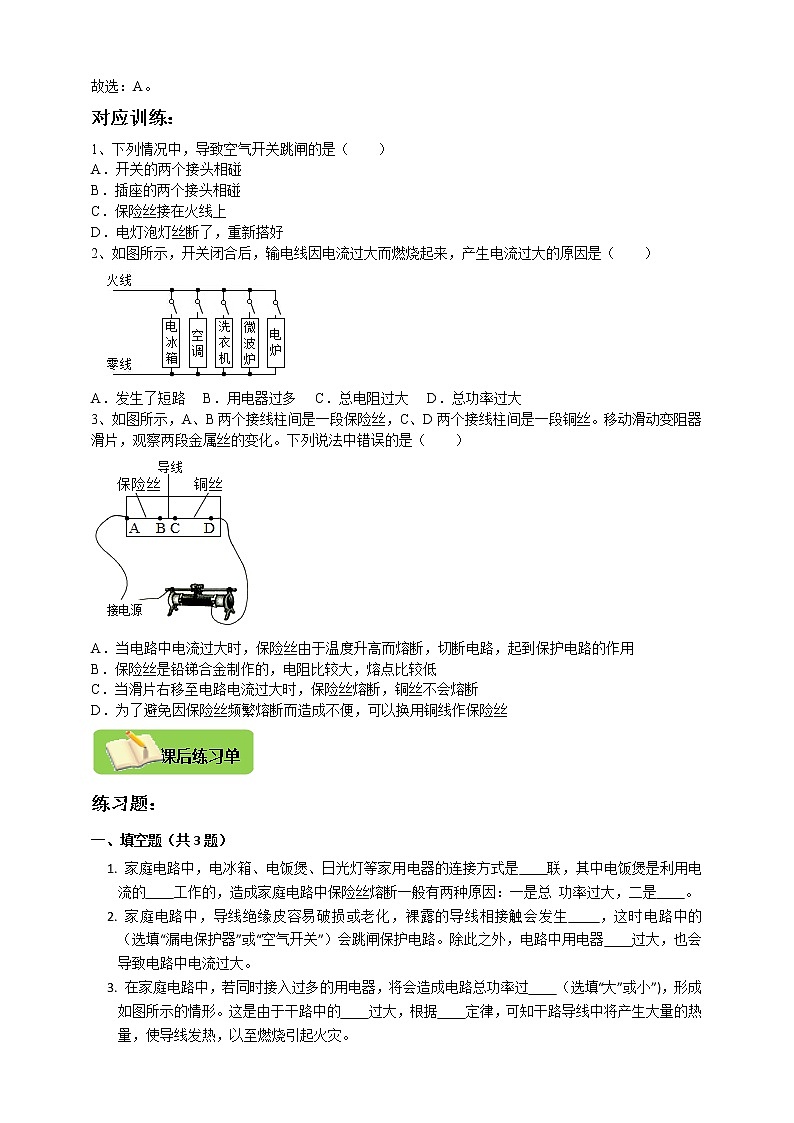

对应训练：

1、下列情况中，导致空气开关跳闸的是（　　）

A．开关的两个接头相碰

B．插座的两个接头相碰

C．保险丝接在火线上

D．电灯泡灯丝断了，重新搭好

2、如图所示，开关闭合后，输电线因电流过大而燃烧起来，产生电流过大的原因是（　　）

A．发生了短路 B．用电器过多 C．总电阻过大 D．总功率过大

3、如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器滑片，观察两段金属丝的变化。下列说法中错误的是（　　）

A．当电路中电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用

B．保险丝是铅锑合金制作的，电阻比较大，熔点比较低

C．当滑片右移至电路电流过大时，保险丝熔断，铜丝不会熔断

D．为了避免因保险丝频繁熔断而造成不便，可以换用铜线作保险丝

练习题：

一、填空题（共3题）

1. 家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是    联，其中电饭煲是利用电流的    工作的，造成家庭电路中保险丝熔断一般有两种原因：一是总 功率过大，二是    。
2. 家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生    ，这时电路中的    （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器    过大，也会导致电路中电流过大。
3. 在家庭电路中，若同时接入过多的用电器，将会造成电路总功率过    （选填“大”或小”)，形成如图所示的情形。这是由于干路中的    过大，根据    定律，可知干路导线中将产生大量的热量，使导线发热，以至燃烧引起火灾。

二、选择题（共5题）

4. 在生活中，我们会遇到这些情况：（）开关中的两个线头相碰；（）插头中的两个线头相碰；（）电路中增加了大功率的用电器；（）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是

 A．（）和（） B．（）和（） C．（）和（） D．（）和（）

5. 在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是

6. 某家庭部分电路如图所示，下列说法正确的是

 A．空气开关有保险丝的功能 B．电能表与空气开关是并联的

 C．电能表的标定电流为  D．进户线分为火线和地线

7. 在生活中，我们有时会遇到以下几种情况：

（）电路中增加大功率的用电器；

（）插座中的两个线头相碰；

（）开关中的两个线头相碰；

（）户外输电线绝缘皮破损。

在上述情况下，可能引起家庭电路中空气开关跳闸的是

 A．（）和（） B．（）和（） C．（）和（） D．（）和（）

8. 下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是

 A．①②③ B．①② C．①③ D．②③

选做题：

一、简答题（共1题）

9. 制作保险丝为什么要选择熔点较低且电阻较大的材料？

二、综合应用题（共1题）

10. 如图所示是人们日常生活和工作中经常使用的一种插线板。

(1)  插线板新国家标准要求插线板的插孔必须设置“保护门”，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部    （选填“断路”或“短路”）。

(2)  插线板一般不能同时接入多个大功率用电器，请你用学过的知识说明其中的道理。

(3)  现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患。

答案部分

知识梳理

1、（1）；220V；大；大；（2）大；短路；（3）多；高；火灾。

2、（1）铅锑；大；低；（2）过大；切断；保护；（3）大；（4）大；熔断；保险；小；熔断；不能；（5）保险；空气开关。

思考讨论

1、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，根据P=UI可知，总电流很大，根据Q=I2Rt可知，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。

2、家庭各用电器是并联的，同时使用的用电器越多总功率越大，根据P=UI可知，家庭电路电压为220V，总功率越大，总电流越大，所以总功率过大是电流过大的原因。

对应训练：

1、B；2、D；3、D。

练习题

一、填空题（共3题）

1.  【答案】并；热效应；短路

【解析】家庭电路中，电冰箱、电饭煲、日光灯等全部并联，各用电器都能在 额定电压下工作，而且互相不影响。电饭锅工作时电能转化为内能，电饭锅是利用电流热效应工作的。

2.  【答案】短路；空气开关；总功率

【解析】裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；电路中用电器的总功率过大，根据 可知，也会导致电路中电流过大。

3.  【答案】大；总电流；焦耳

【解析】如图所示，电路中接入的用电器过多，造成电路总功率过大，由于家庭电路中电压为 ，根据公式 可知，干路电流会过大，再根据焦耳定律 可知，当电流过大时，干路导线会产生大量的热能，使导线温度升高，容易引起火灾。

二、选择题（共5题）

4.  【答案】B

【解析】（）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；

（）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；

（）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；

（）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝。

故（）（）正确。

5.  【答案】A

【解析】在家庭电路中，当电路中的电流过大时，断电器会断开电路的开关，从而起到保护作用；插座是用来连接用电器的，开关是控制用电器的，电能表时测量电能的，故A正确。

6.  【答案】A

【解析】A、空气开关起保护电路的作用，有保险丝的功能，故A正确；B、电能表与空气开关是串联的，故B错误。C、由图知，电能表的标定电流为 ，额定最大电流为 ，故C错误；D、进户线分为火线和零线，而不是火线和地线，故D错误。

7.  【答案】A

【解析】（）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；

（）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；

（）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；

（）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。

可见，可能引起家庭电路中空气开关跳闸的是（）（）。

8.  【答案】B

【解析】家庭电路中，当火线和零线接通时，电源短路，会造成干路电流很大，保险丝熔断。灯头里的两个线头、插座中的两线头都是分别与火线、零线相连，当这样的线头相碰时，会造成电源短路，电流很大，引起保险丝熔断，而照明电路开关的两线头，一端与火线相连，一端与电灯相连，这样的两线头相碰只是造成开关短路，开关不起作用，电灯长亮。故选B。

选做题：

一、简答题（共1题）

9  【答案】电阻较大的材料，可以使其在电流较大时产生较多的热量，熔点较低的材料可以使其容易烧断。这样当有过大电流通过时，保险丝产生较多的热量使它的温度达到熔点而熔断，从而自动切断电路起保险作用。

二、综合应用题（共1题）

10  【答案】

(1)  短路

(2)  因为电源电压一定，根据 ，若同时接入多个大功率用电器，则电路中的总电流会过大，将保险丝熔断或引起火灾，造成危险

(3)  在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，越存在安全隐患

【解析】

(1)  灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患。
