中考专题训练---两种电荷、电路附详细解析学生版

这是一份中考专题训练---两种电荷、电路附详细解析学生版，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题等内容，欢迎下载使用。

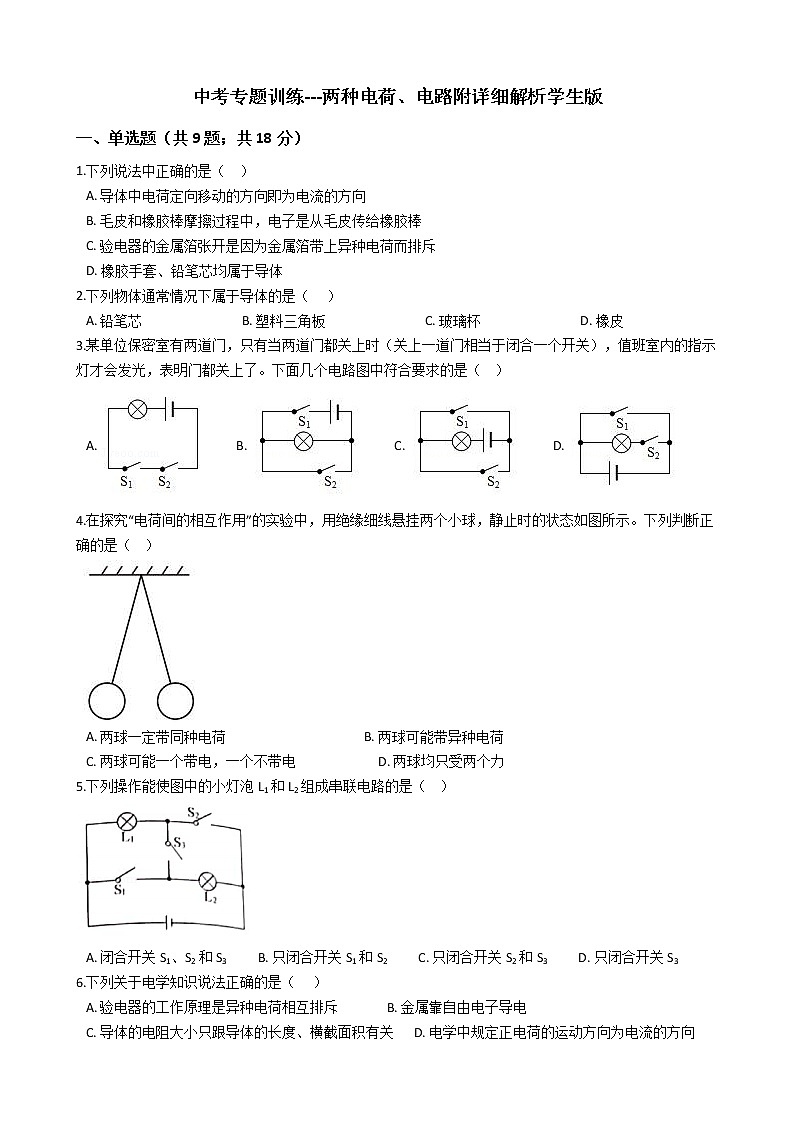

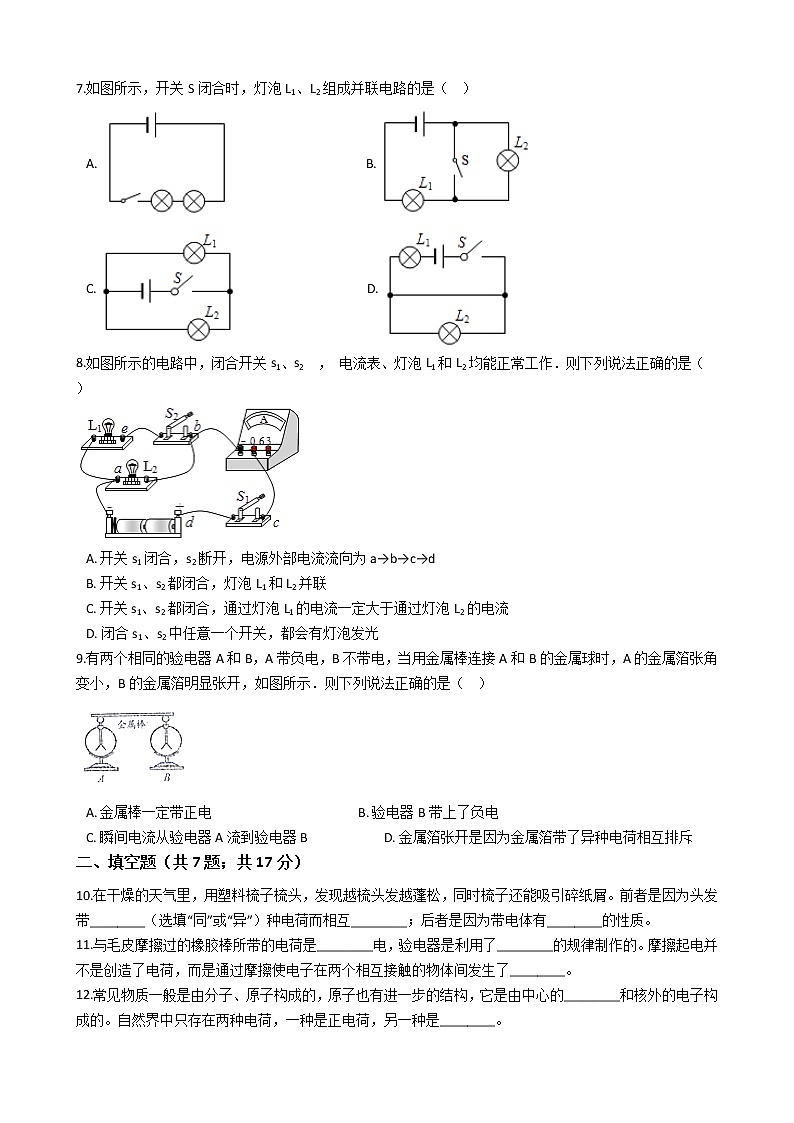

中考专题训练---两种电荷、电路附详细解析学生版一、单选题（共9题；共18分）1.下列说法中正确的是（   ）            A. 导体中电荷定向移动的方向即为电流的方向B. 毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒C. 验电器的金属箔张开是因为金属箔带上异种电荷而排斥D. 橡胶手套、铅笔芯均属于导体2.下列物体通常情况下属于导体的是（    ）            A. 铅笔芯                               B. 塑料三角板                               C. 玻璃杯                               D. 橡皮3.某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（   ）            A.           B.           C.           D. 4.在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（   ）   A. 两球一定带同种电荷                                           B. 两球可能带异种电荷C. 两球可能一个带电，一个不带电                         D. 两球均只受两个力5.下列操作能使图中的小灯泡L1和L2组成串联电路的是（   ）  A. 闭合开关S1、S2和S3         B. 只闭合开关S1和S2         C. 只闭合开关S2和S3         D. 只闭合开关S36.下列关于电学知识说法正确的是（    ）            A. 验电器的工作原理是异种电荷相互排斥               B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关      D. 电学中规定正电荷的运动方向为电流的方向7.如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（   ）            A.                                          B. C.                                        D. 8.如图所示的电路中，闭合开关s1、s2  ， 电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（   ）  A. 开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB. 开关s1、s2都闭合，灯泡L1和L2并联C. 开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合s1、s2中任意一个开关，都会有灯泡发光9.有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（   ）  A. 金属棒一定带正电                                              B. 验电器B带上了负电C. 瞬间电流从验电器A流到验电器B                       D. 金属箔张开是因为金属箔带了异种电荷相互排斥二、填空题（共7题；共17分）10.在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带________（选填“同”或“异”）种电荷而相互________；后者是因为带电体有________的性质。    11.与毛皮摩擦过的橡胶棒所带的电荷是________电，验电器是利用了________的规律制作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了________。    12.常见物质一般是由分子、原子构成的，原子也有进一步的结构，它是由中心的________和核外的电子构成的。自然界中只存在两种电荷，一种是正电荷，另一种是________。    13.如图所示的电路中，要使R1、R2串联，应闭合的开关是________；要使R1、R2并联，应闭合的开关是________，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将________能转化为电能。  14.现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B________（选填“带正电”、“带负电”或者“不带电），A和C互相________。    15.用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带________电．该小球之所以带这种性质的电荷，是因为它________了电子（填“得到”或“失去”）．    16.金属、人体等是导体，导电性能好．塑料、橡胶等是________体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做________．    三、作图题（共3题；共9分）17.有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。  如图，现有灯L、声控开关 （有声音时开关闭合）和光控开关 （光线暗时开关闭合），请设计并连接满足上述要求的电路。18.为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．  19.请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．                           四、实验探究题（共1题；共3分）20.在“连接串联电路”实验中，实验电路如阁所示 （1）在连接电路时，开关应该处于________状态     （2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1  ， L1、L2仍然都不亮，按一下灯泡L2  ， 两灯都亮，松开手两灯又不亮，则故障可能是________  （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）    （3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象  这样操作的目的是探究________
答案解析部分一、单选题1.【答案】 B   【解析】【解答】解：A、物理学规定正电荷定向移动的方向为电流方向，A不符合题意。 B、毛皮和橡胶棒摩擦，橡胶棒带负电（得到电子），是因为电子是从毛皮传给橡胶棒，B符合题意。C、验电器的金属箔张开是因为金属箔带上同种电荷而排斥，C不符合题意。D、在橡胶手套、铅笔芯中，橡胶手套属于绝缘体，铅笔芯属于导体，D不符合题意。故答案为：B。  【分析】导体中的电流方向和正电荷的定向移动方向相同，铅笔芯属于导体，橡胶属于绝缘体，不同物体摩擦时，得到电子的物体带负电，失去电子带正电。2.【答案】 A   【解析】【解答】铅笔芯容易导电，A符合题意，塑料、玻璃、橡胶等不容易导电，是绝缘体，BCD不符合题意。 故答案为：A. 【分析】容易导电的物体是导体，常见的有金属、铅笔芯、人体、大地等。3.【答案】 A   【解析】【解答】解：A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求； B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求。故答案为：A。  【分析】多个开关共同控制用电器时，开关串联。4.【答案】 A   【解析】【解答】悬挂的两个小球相互排斥，那么它们肯定带同种电荷，故A正确，B、C错误； 小球在空中处于静止状态，受到细绳的拉力，重力和水平方向上小球之间的排斥力，故D错误。 故选A。 【分析】（1）电荷之间的相互作用：同名磁极相互排斥，异名磁极相互吸引； （2）如果两个小球相互吸引，有两种情况：一个带电，另一个不带电；两个小球带异种电荷；两个小球相互排斥，只能是它们都带同种电荷； （3）分析两个小球的受力情况即可。5.【答案】 D   【解析】【解答】解：要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3  ， 断开S1、S2  ， D 符合题意； 若闭合开关S1、S2和S3  ， 电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，A不符合题意；若只闭合开关S1和S2  ， 灯泡L1和L2组成并联电路，B不符合题意；若只闭合开关S2和S3  ， 灯L2短路，电流不经过灯L2  ， 只有灯L1连入电路，则灯L1发光，C不符合题意。故答案为：D。 【分析】结合串联电路的特点逐项分析即可.6.【答案】B  【解析】【解答】A．验电器的工作原理是同种电荷相互排斥，A不符合题意；B．金属中有大量的自由电子，靠自由电子导电，B符合题意；C．导体的电阻大小跟导体的材料、长度、横截面积、温度等因素有关，C不符合题意；D．电学中规定正电荷定向运动的方向为电流的方向，D不符合题意。【分析】A．电荷间的相互作用力：同种电荷相互排斥，异种电荷相互吸引；B．金属由大量的自由移动的电子；C．影响导体电阻大小的因素：导体的材料、长度、横截面积、温度；D．电学中规定正电荷定向移动的方向为电流的方向。故答案为：B。7.【答案】 C   【解析】【解答】解：A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，A不符合题意； B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，B不符合题意；C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，C符合题意；D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，D不符合题意。故答案为：C。 【分析】利用并联电路的特点逐项分析即可.8.【答案】 B   【解析】【解答】解：A、由电路图可知，开关s1闭合，s2断开，电源外部电流流向为d→c→b→a，故A错误；  B、由电路图可知，闭合开关S1和S2  ， L1与L2首首相连、尾尾相连，两灯是并联的，故B正确；C、开关s1、s2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故C错误；D、开关s1在干路上，控制所有用电器，开关s2控制灯泡L1  ， 故只闭合S1  ， 灯泡L2发光，s1、s2都闭合，两灯泡都发光，只闭合s2的两灯泡都不发光，故D错误．故选B．【分析】（1）在电源的外部，电流的方向是从电源的正极经过用电器回到负极；（2）把几个用电器首尾相接，连入电路是串联，串联电路中电流处处相等；把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和；（3）串联电路电流处处相等，并联电路干路电流等于各支路电流的和；（4）并联电路干路开关控制所有用电器，支路开关控制本支路．9.【答案】 B   【解析】【解答】解：  ABC、A带负电，说明A有多余电子，连接的瞬间，电子从A到B移动，则验电器B带上了负电，B的金属箔的张角增大；而电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向B→A，而不能判断金属棒是否带正电，故B正确，AC错误；D、金属箔张开是因为金属箔带了同种电荷而相互排斥的，故D错误．故选B．【分析】（1）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的；（2）A因多余电子而带负电，连接的瞬间，A带的负电减少，说明电子从A到B移动，据此判断电流方向．二、填空题10.【答案】 同；排斥；吸引轻小物体   【解析】【解答】解：用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。 梳子还能吸引碎纸屑。是因为梳子由于与头发摩擦而带电，带电体能够吸引轻小物体。故答案为：同；排斥；吸引轻小物体。 【分析】不同物质组成的物体相互摩擦时，原子核束缚电子的本领不同，原子核束缚电子本领强的夺得电子带负电，原子核束缚电子本领弱的失去电子带正电；电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.带电体能够吸引轻小物体.11.【答案】 负；同种电荷相互排斥；转移   【解析】【解答】擦起电的实质是电子的转移，失去电子的物体因为少了电子而带正电，得到电子的物体因为有了多余的电子而带负电；与毛皮摩擦过的橡胶棒所带的电荷是负电；验电器是利用了同种电荷相互排斥的规律制作的；当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，所以摩擦起电实质上并不是创造了电荷。只是使电子从一个物体转移到另一个物体，使正负电荷数目不相等。 故答案为：负； 同种电荷相互排斥 ；转移. 【分析】规定：与毛皮摩擦过的橡胶棒所带的电荷是负电. 验电器是利用了同种电荷相互排斥的规律制作的. 摩擦起电实质上并不是创造了电荷，只是使电子从一个物体转移到另一个物体.12.【答案】 原子核；负电荷   【解析】【解答】第一空．原子由原子中心的原子核和核外绕核高速运转的电子构成。第二空．自然界的电荷，凡是与丝绸摩擦过的玻璃棒排斥的，必定与毛皮摩擦过的橡胶棒吸引；凡是与丝绸摩擦过的玻璃棒吸引的，必定与毛皮摩擦过的橡胶棒排斥。说明自然界中只存在两种电荷，我们把丝绸摩擦过的玻璃棒带的电荷叫正电荷，把毛皮摩擦过的橡胶棒带的电荷叫负电荷。 故答案为：原子核；负电荷. 【分析】分子是原子组成的，原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的. 不同物质组成的物体相互摩擦时，原子核束缚电子的本领不同，原子核束缚电子本领强的夺得电子带负电，原子核束缚电子本领弱的失去电子带正电.13.【答案】 S2；S1、S3；化学   【解析】【解答】解：（1）要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极﹣﹣R1﹣﹣﹣S2﹣﹣R2﹣﹣﹣﹣电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；（2）要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开；（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。 故答案为：S2；S1、S3；化学。 【分析】对于串、并联电路的设计和辨别，判断的方法有多种，如：定义法、节点法等；干电池为电路提供电能过程中，将化学能转化为电能.14.【答案】带正电；吸引  【解析】【解答】根据同种电荷相互排斥，异种电荷相互吸引的规律分析。已知A带负电，A和B互相吸引，B可能带正电或不带电；由于C和B互相排斥，所以B、C一定都带正电；A和C带异种电荷，异种电荷相互吸引。故答案为：带正电；吸引.【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.15.【答案】 负；得到   【解析】【解答】解：用毛皮摩擦过的橡胶棒带负电，去靠近细线悬挂的轻质小球，发现小球被排斥，由于同种电荷相互排斥，则小球带负电；小球是因为得到了电子而带负电．  故答案为：负；得到．【分析】（1）毛皮和橡胶棒摩擦后，橡胶棒带负电．带电体能吸引轻小物体．同种电荷相互排斥，异种电荷相互吸引．（2）物体因多余电子带负电，缺少电子带正电．16.【答案】 绝缘；半导体   【解析】【解答】解：  塑料、橡胶，不容易导电，属于绝缘体；锗、硅导电性能介于导体和绝缘体之间，常常称做半导体．故答案为：绝缘；半导体．【分析】（1）容易导电的物体称为导体，例如金属、人体、大地、石墨、酸碱盐的水溶液等；（2）不容易导电的物体称为绝缘体，例如玻璃、橡胶、塑料、陶瓷等；（3）导电能力介于导体和绝缘体之间的是半导体，例如锗、硅等．三、作图题17.【答案】 【解析】【解答】由题意得，需两个开关同时闭合时灯泡才能发光，则开关应串联。 【分析】光控开关和声控开关同时控制一盖灯，当光线暗到一定程度，而且有一定的声音时电灯才发光，因此两个开关串联后共同控制灯泡.18.【答案】 解：由题意知，应将这两个开关串联起来．这样到了晚上，光控开关里的光敏电阻会变小，同时只有当发出声音时，声控开关里的声敏电阻变小后，灯泡才能发光．这种开关叫做声光控开关，灯泡由两个开关同时控制，只有两个开关都接通时，灯泡才能发光．  答：电路图如下：【解析】【分析】（1）声控开关中装的是声敏电阻，这种电阻阻值大小与声音有关：当有声音时，它的阻值会变小；当没有声音时，它的阻值会变大；（2）光控开关中装的是光敏电阻，这种电阻阻值大小与光照强度有关：当有光时，它的阻值会变大；当没有光时，它的阻值会变小；（3）因为我们白天不需要灯光，无论发多大的声灯都不会发光，只有到了晚上并且发声时灯才会亮，所以由此可以判断应该把这两个开关串联起来．19.【答案】  【解析】【解答】解：图中已经连接了部分电路，然后将开关左端接线柱与右侧灯泡右端接线柱相连，将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连，如下所示： 【分析】由题干可知，开关控制整个电路，两灯泡串联，根据电流流向法，从电源的正极依次连接各开关S、两个灯泡最后回到负极即可．本题考查了根据电路图连接实物图的方法，一般都是采用电流流向法，先串后并的原则进行连接．四、实验探究题20.【答案】 （1）断开（2）L2与灯座接触不良（3）串联电路中开关的作用   【解析】【解答】（1）为了保护电路，在连接电路时，开关应该处于断开状态；（2）因为闭合开关S  ， L1、L2 两只灯泡都不亮，说明电路可能为断路或短路；当用手按一下灯泡L1  ， L1、L2 仍然都不亮时，说明故障可能没有在L1处；当按一下灯泡L2  ， 两灯都亮，则说明故障在L2处；当松开手两灯又不亮时，说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1 和L2 之间、L1和电池负极之间，观察到同样的现象，说明各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变。所以，这样操作的目的是：探究串联电路中开关的作用。【分析】串联电路是各用电器顺次连接在电路中的连接方式.
