2022-2023学年福建省莆田华侨中学高二上学期第二次月考物理试题

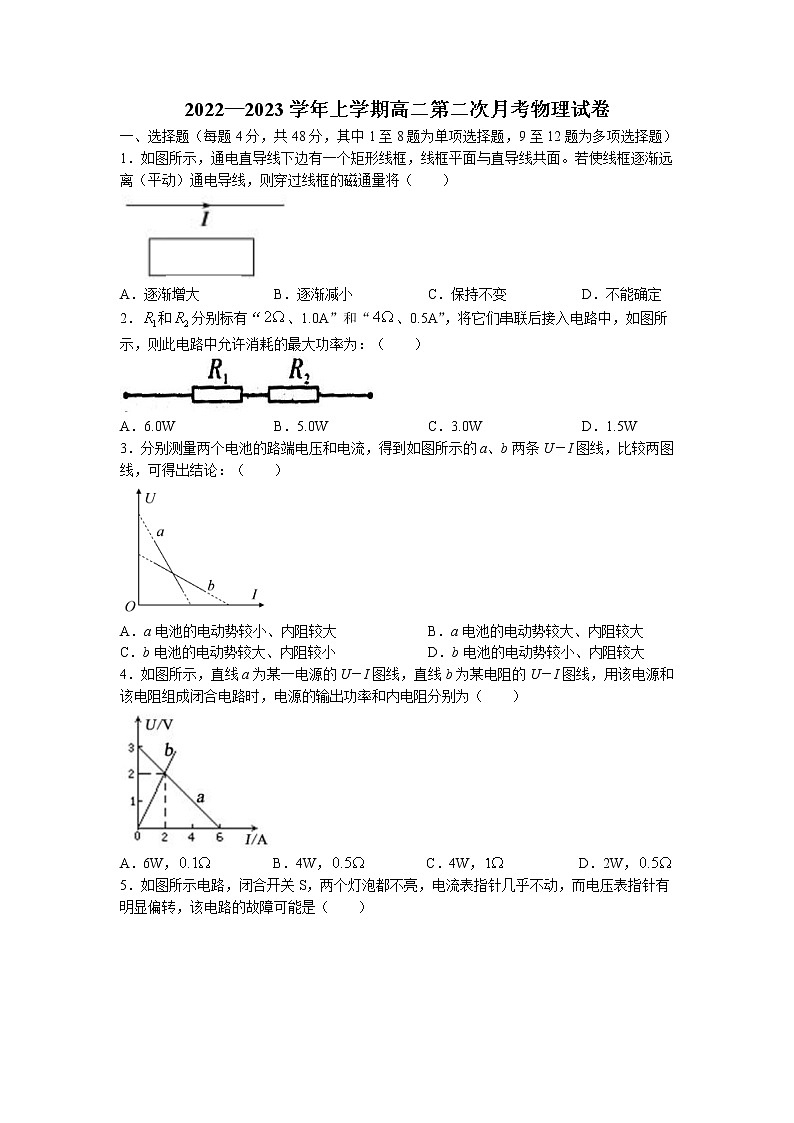

2022—2023学年上学期高二第二次月考物理试卷

一、选择题（每题4分，共48分，其中1至8题为单项选择题，9至12题为多项选择题）

1．如图所示，通电直导线下边有一个矩形线框，线框平面与直导线共面。若使线框逐渐远离（平动）通电导线，则穿过线框的磁通量将（    ）

A．逐渐增大 B．逐渐减小 C．保持不变 D．不能确定

2．和分别标有“、1.0A”和“、0.5A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为：（    ）

A．6.0W B．5.0W C．3.0W D．1.5W

3．分别测量两个电池的路端电压和电流，得到如图所示的a、b两条U－I图线，比较两图线，可得出结论：（    ）

A．a电池的电动势较小、内阻较大 B．a电池的电动势较大、内阻较大

C．b电池的电动势较大、内阻较小 D．b电池的电动势较小、内阻较大

4．如图所示，直线a为某一电源的U－I图线，直线b为某电阻的U－I图线，用该电源和该电阻组成闭合电路时，电源的输出功率和内电阻分别为（    ）

A．6W， B．4W， C．4W， D．2W，

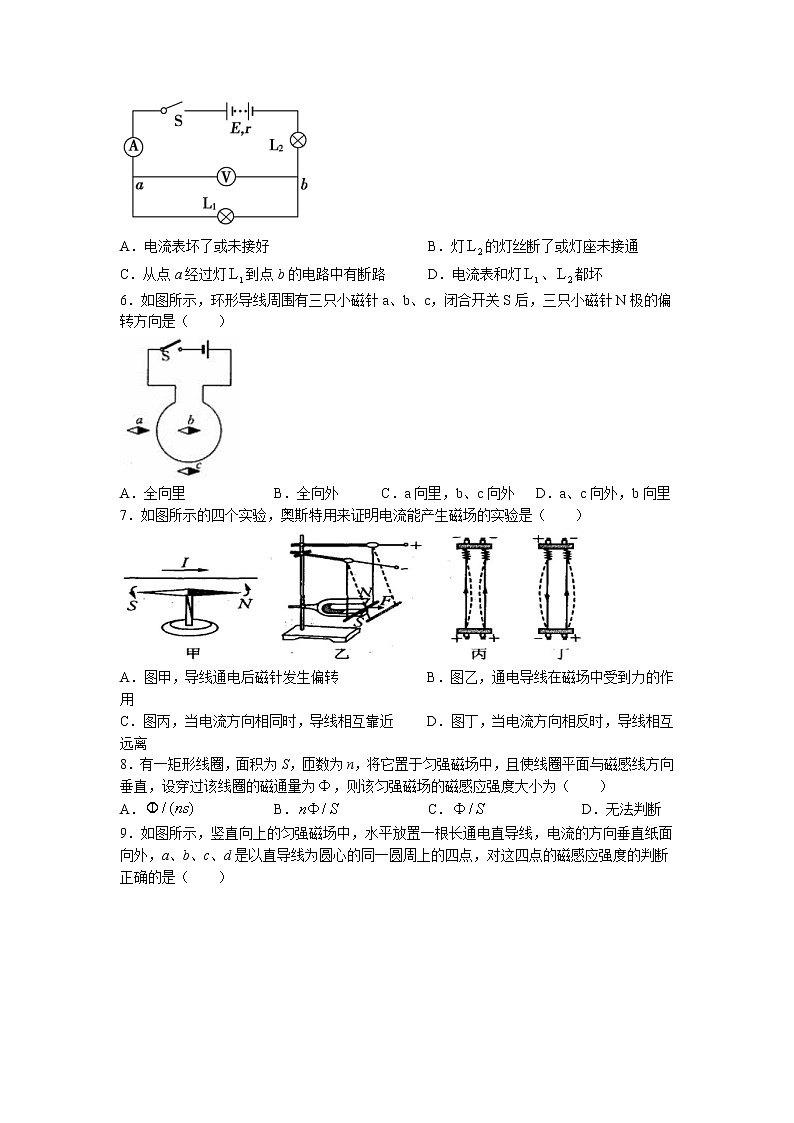

5．如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（    ）

A．电流表坏了或未接好  B．灯的灯丝断了或灯座未接通

C．从点a经过灯到点b的电路中有断路 D．电流表和灯、都坏

6．如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（    ）

A．全向里 B．全向外      C．a向里，b、c向外   D．a、c向外，b向里

7．如图所示的四个实验，奥斯特用来证明电流能产生磁场的实验是（    ）

A．图甲，导线通电后磁针发生偏转 B．图乙，通电导线在磁场中受到力的作用

C．图丙，当电流方向相同时，导线相互靠近 D．图丁，当电流方向相反时，导线相互远离

8．有一矩形线圈，面积为S，匝数为n，将它置于匀强磁场中，且使线圈平面与磁感线方向垂直，设穿过该线圈的磁通量为，则该匀强磁场的磁感应强度大小为（    ）

A． B． C． D．无法判断

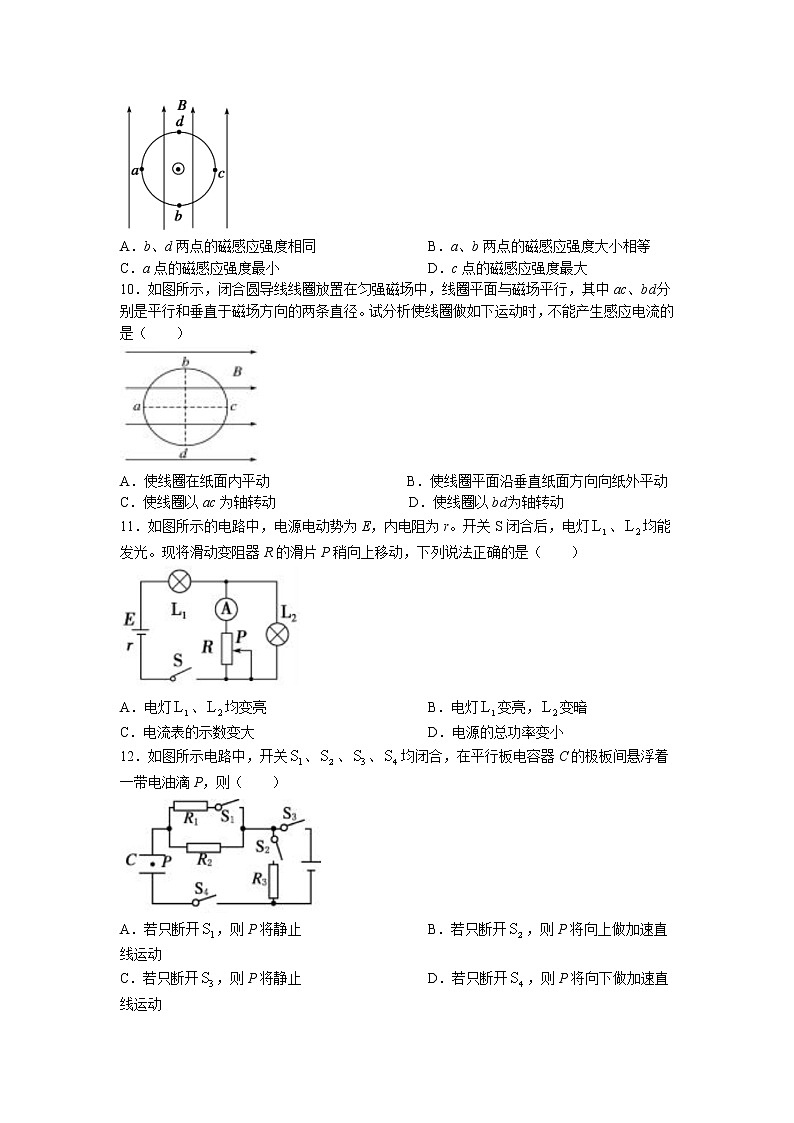

9．如图所示，竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直纸面向外，a、b、c、d是以直导线为圆心的同一圆周上的四点，对这四点的磁感应强度的判断正确的是（    ）

A．b、d两点的磁感应强度相同 B．a、b两点的磁感应强度大小相等

C．a点的磁感应强度最小 D．c点的磁感应强度最大

10．如图所示，闭合圆导线线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、b d分别是平行和垂直于磁场方向的两条直径。试分析使线圈做如下运动时，不能产生感应电流的是（    ）

A．使线圈在纸面内平动                    B．使线圈平面沿垂直纸面方向向纸外平动

C．使线圈以ac为轴转动                   D．使线圈以b d为轴转动

11．如图所示的电路中，电源电动势为E，内电阻为r。开关S闭合后，电灯、均能发光。现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（    ）

A．电灯、均变亮  B．电灯变亮，变暗

C．电流表的示数变大  D．电源的总功率变小

12．如图所示电路中，开关、、、均闭合，在平行板电容器C的极板间悬浮着一带电油滴P，则（    ）

A．若只断开，则P将静止 B．若只断开，则P将向上做加速直线运动

C．若只断开，则P将静止 D．若只断开，则P将向下做加速直线运动

二、实验填空题（23分）

13．（5分）在“测定金属导线的电阻率”的实验中，待测金属导线的电阻约为。实验室备有下列实验器材：

A．电压表（量程3V，内阻约为）

B．电压表（量程15V，内阻约为）

C．电流表（量程3A，内阻约为）

D．电流表（量程600mA，内阻约为）

E．变阻器（，0.5A）

F．变阻器（，0.1A）

G．电池E（电动势为3V，内阻约为）

H．开关S，导线若干

（1）为了提高实验精确度，减小实验误差，除了必选的器材   G、H   以外，还应选用的实验器材有______、______、______。

（2）为了减小实验误差，应选用图甲中______（填“a”或“b”）为该实验的电路图，在开关S闭合之前，变阻器的滑动片应移到最______端（填“左”或“右”）。

14．（8分）已知某一多用电表如图所示。

（1）当用R×10档去测量某待测电阻（阻值约为）时，指针偏转角度较小。为了减小读数误差，应该换选______（选填“R×1”或“R×100”）档；下列多用电表使用的操作步骤，其合理的顺序是______（填写字母）。

A．将多用电表的选择开关扳至OFF档

B．将待测电阻两端分别与两表笔连接，并读出数据

C．将选择开关扳至“R×100”的档

D．调节调零电阻，使表头指针满偏

E．将多用电表的两表笔短接

F．将选择开关扳至“R×1”的档

（2）换选第（1）小题中正确的电阻测量档位后，进行正确的操作步骤，测得待测电阻读数如图所示，则待测电阻阻值的读数为______。

（3）若用量程为10V的直流电压档测电压，指针所指的位置仍为上图所示，则所测的电压为______V。

15．（10分）某同学利用一只电流表和一个电阻箱测定电源的电动势和内电阻，使用的器材还有开关一个、导线若干，实验原理如图甲所示。

（1）在图乙的实物图中，已正确连接了部分电路，请完成其余电路的连接。

（2）调节电阻箱，示数如图丙所示，读得电阻值是______。

（3）接通开关，多次改变电阻箱的阻值R，同时读出对应的电流表的示数I，并作记录，画出关系图线，如图丁所示。则图线斜率的物理意义是____________；若电流表内阻，由图线求得电源的电动势E＝______V，内阻r＝______。

三、计算题（本题共3小题，共32分）

16．（9分）利用电动机通过如图所示的电路提升重物，已知电源电动势E＝6V，电源内阻，电阻，重物质量，当将重物固定时，电压表的示数为5V，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V，求重物匀速上升时的速度大小（不计摩擦，g取）。

17．（10分）如图所示的电路中，所用电源的电动势E＝4V，内电阻，电阻可调。现将变阻器调到后固定。已知，，求：

（1）开关S断开和接通时，通过的电流分别为多大？

（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将的阻值调到多大？这时A、B间消耗的最大电功率是多少？

（3）开关S接通时，为了使自身消耗的电功率能达到最大值，应将的阻值调到多大？这时消耗的最大电功率是多少？

18．（10分）一个质量m＝0.1g的小滑块，带有的电荷量，放置在倾角的光滑斜面上（绝缘），斜面固定且置于B＝0.4T的匀强磁场中，磁场方向垂直纸面向里，如图2所示，小滑块由静止开始沿斜面上的O点滑下，斜面足够长，小滑块滑至斜面上某一位置P点时，要离开斜面（g取，）。求：

（1）小滑块带何种电荷；小滑块在斜面上做何运动？

（2）小滑块离开斜面时的瞬时速度多大；

（3）该斜面长度至少多长。

莆田侨中22—23学年上学期高二物理第二次月考参考答案

一、选择题（每小题4分，共48分）

二、实验填空题（23分）

13．（5分）（1）A、D、E  （2）b、左

14．（8分）（1）R×100、CEDBA   （2）800   （3）6.5

15．（10分）（1）如图   （2）2.3   （3）电源电动势  1.4  0.5

三、计算题（本题共3小题，共32分）

16．解：设电动机内阻为  当将重物固定时

    当重物不固定时

，

所以重物的功率，解得v＝1.5m/s

17．解：（1）开关S断开时，；

开关接通时，、并联的总电阻，

（2）开关接通时，A、B之间的总电阻为定值，所以，只有当时，总电流最大，A、B之间的电功率才最大．

（3）开关接通时，当时，消耗的电功率最大，

设为，

18．解：（1）小滑块应带负电荷。小滑块在斜面上做匀加速直线运动，其加速度

（2）小滑块沿斜面下滑的过程中，垂直于斜面的加速度为零，由平衡条件得，当支持力N＝0时，小滑块脱离斜面。设此时小滑块速度为，则此时小滑块所受洛伦兹力，所以

（3）设该斜面长度至少为L，则小滑块离开斜面的临界情况为小滑块刚滑到斜面底端时。因为下滑过程中只有重力做功，由动能定理得，所以斜面长至少为。
