2022年苏州市平江中学中考物理一模试卷
展开
这是一份2022年苏州市平江中学中考物理一模试卷，共35页。试卷主要包含了 下列关于声音的说法中正确的有， 下列物态变化中，属于液化的是， 下列说法不正确的是等内容，欢迎下载使用。

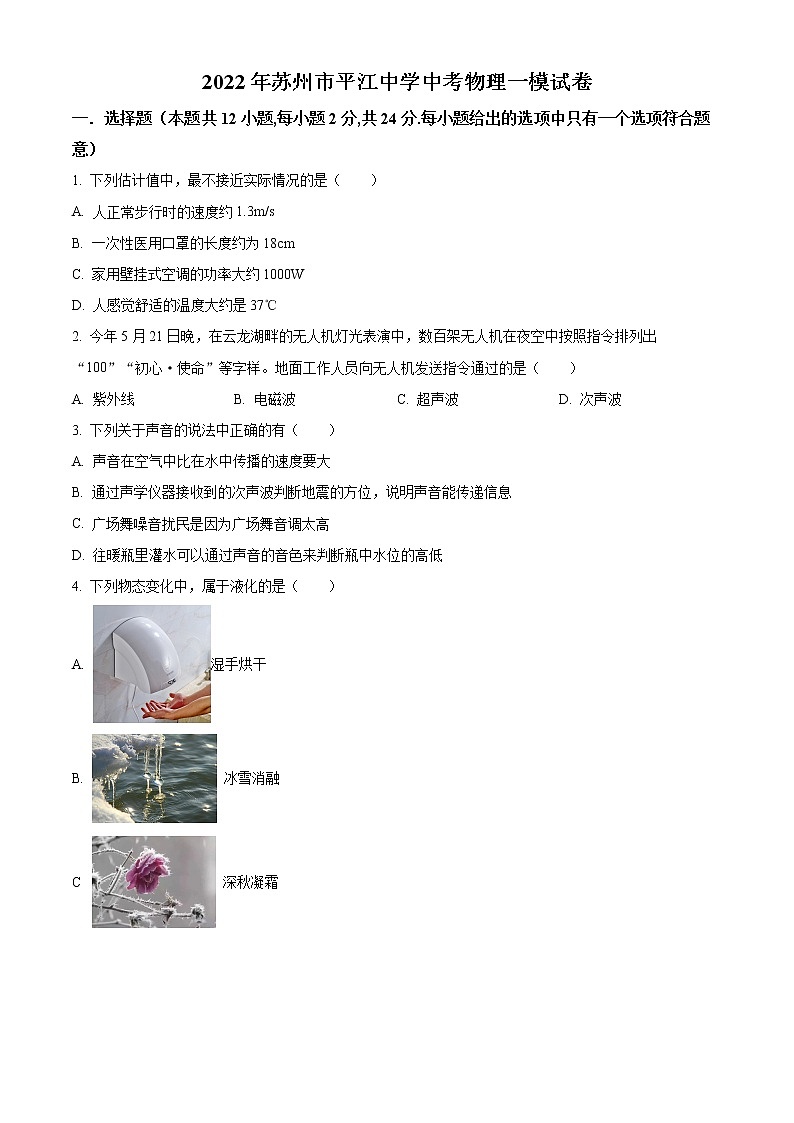

2022年苏州市平江中学中考物理一模试卷
一．选择题（本题共12小题,每小题2分,共24分.每小题给出的选项中只有一个选项符合题意）
1. 下列估计值中，最不接近实际情况的是（ ）
A. 人正常步行时的速度约1.3m/s
B. 一次性医用口罩的长度约为18cm
C. 家用壁挂式空调的功率大约1000W
D. 人感觉舒适的温度大约是37℃
2. 今年5月21日晚，在云龙湖畔的无人机灯光表演中，数百架无人机在夜空中按照指令排列出“100”“初心·使命”等字样。地面工作人员向无人机发送指令通过的是（ ）
A. 紫外线 B. 电磁波 C. 超声波 D. 次声波
3. 下列关于声音的说法中正确的有（ ）
A. 声音在空气中比在水中传播的速度要大
B. 通过声学仪器接收到的次声波判断地震的方位，说明声音能传递信息
C. 广场舞噪音扰民是因为广场舞音调太高
D. 往暖瓶里灌水可以通过声音的音色来判断瓶中水位的高低
4. 下列物态变化中，属于液化的是（ ）
A. 湿手烘干
B. 冰雪消融
C 深秋凝霜

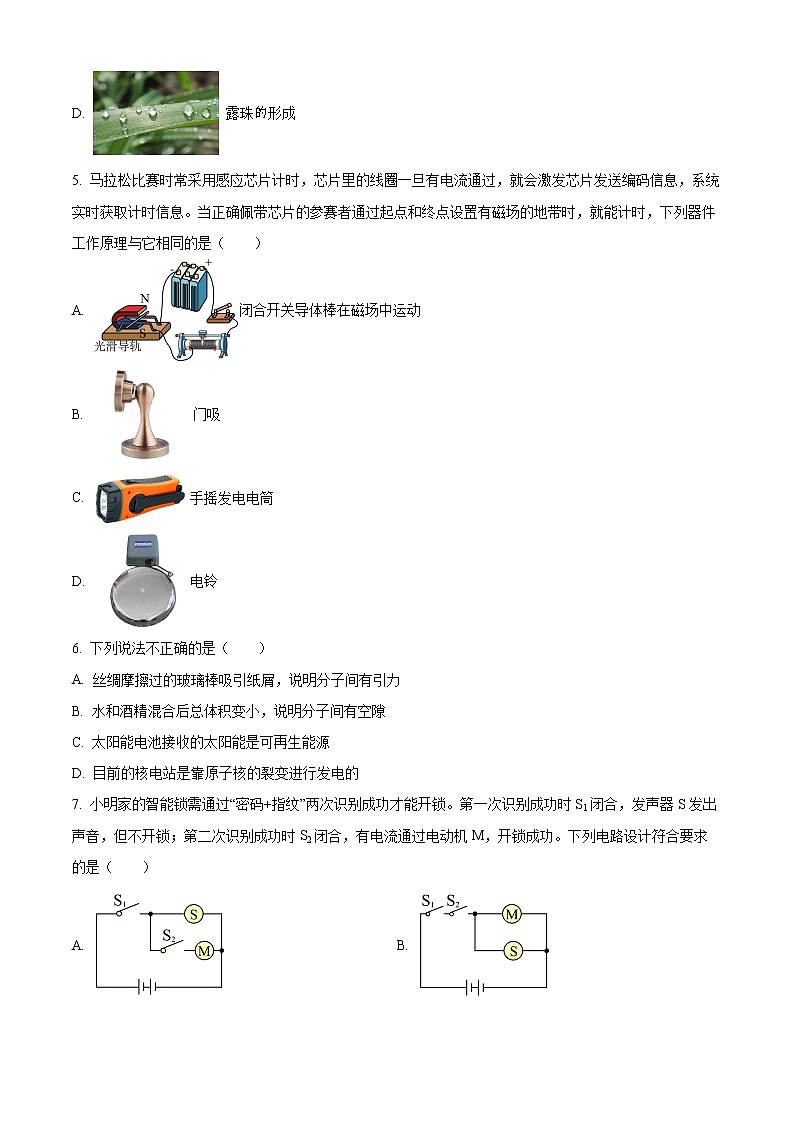

D. 露珠形成
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 闭合开关导体棒在磁场中运动
B. 门吸
C. 手摇发电电筒
D. 电铃
6. 下列说法不正确的是（ ）
A. 丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
B. 水和酒精混合后总体积变小，说明分子间有空隙
C. 太阳能电池接收的太阳能是可再生能源
D. 目前的核电站是靠原子核的裂变进行发电的
7. 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A. B.

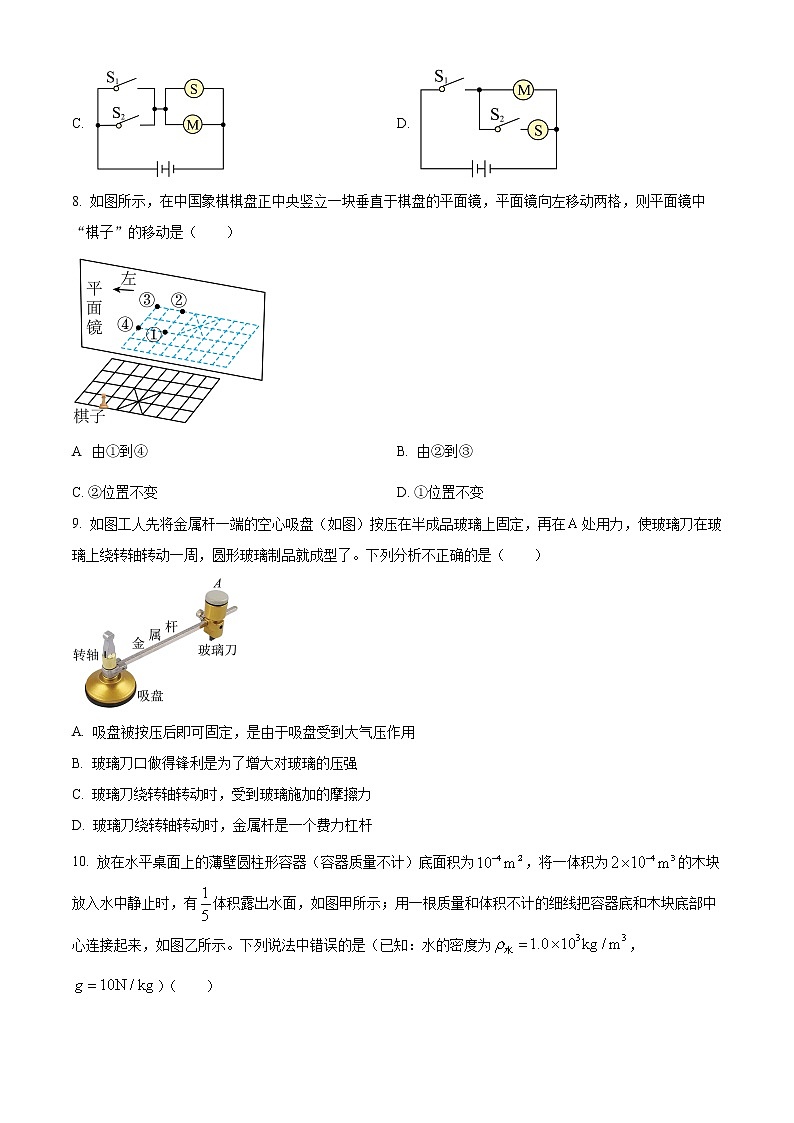

C. D.
8. 如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，平面镜向左移动两格，则平面镜中“棋子”的移动是（ ）
A 由①到④ B. 由②到③
C. ②位置不变 D. ①位置不变
9. 如图工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A. 吸盘被按压后即可固定，是由于吸盘受到大气压作用
B. 玻璃刀口做得锋利是为了增大对玻璃的压强
C. 玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
D. 玻璃刀绕转轴转动时，金属杆是一个费力杠杆
10. 放在水平桌面上的薄壁圆柱形容器（容器质量不计）底面积为，将一体积为的木块放入水中静止时，有体积露出水面，如图甲所示；用一根质量和体积不计的细线把容器底和木块底部中心连接起来，如图乙所示。下列说法中错误的是（已知：水的密度为，）（ ）
A. 木块的密度为
B. 木块漂浮时排开水质量为
C. 浸没水中时细线对木块的拉力为
D. 甲、乙两图所示情况，容器对水平桌面的压强相等
11. 小明利用如图所示的装置估测大气压的值。弹簧测力计、2mL注射器、刻度尺、钩码等。他进行了如下实验：先拔去橡皮帽，把注射器的活塞推至注射器筒的底端，当钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N；然后将活塞推至底端，用橡皮帽密封小孔，增加钩码的重，当弹簧测力计示数为5.3N时，针筒开始向右移动。用刻度尺量出针筒全部刻度的总长度为4.0cm。下列说法中正确的是（ ）
①活塞与针筒间的摩擦力为1N ②活塞与针筒间的摩擦力为0.4N
③大气压的数值为9.8×104Pa ④此时当地大气压的数值1.06×105Pa
A. ①④ B. ①③ C. ②④ D. ②③
12. 图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）
A. B. C. D.
二、填空题（本题共9小题，每空1分，共29分）
13. 丹麦物理学家______首先发现电能产生磁，人体的安全电压不高于______V。
14. 图中单缸四冲程汽油机正处在______冲程，若该汽油机转速为1800r/mim，则它每秒钟完成____个冲程。用水循环带走汽油机产生热量，这是利用了水的______较大的特性。
15. 为测自己的跑步速度，小明在一段长200m的平直道路起点开始计时，跑到终点停止计时，秒表示数如图所示。则小明跑完此段路程用时__________s，平均速度为__________m/s。
16. 如图乙所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值符合图像甲中的______（选A或B）,致电路中的电流增大，在衔铁的作用下，开启自动除尘模式。若图中、一个是除尘器，一个是指示灯，则a是_______；由于电池用久了电压降低，会导致车间尘埃浓度_______（增加/降低/不变）
17. 人在路边靠近快速行驶的汽车是很危险的，原因之一是人靠近汽车一侧的空气流速较___________（快/馒），形成的气压比另一侧___________（大/小），人容易站立不稳。
18. 如图所示，弹簧一端固定在竖直墙上，另一端固定在物块乙上，甲、乙相互叠加放置在光滑水平面上A点处，此时弹簧处于原长。现将甲、乙从A点拉至位置B，松手后，甲、乙保持相对静止并一起向A点运动的过程中（不计空气阻力）。甲_______（选填“受到了向左的”“受到了向右的”或“不受”）摩擦力，乙向左做_______运动。
19. 如图甲所示的电路，电源电压保持不变。滑动变阻器上标有“10Ω 1A”字样，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。则电源电压为______V,小灯泡的额定功率为_____W。灯泡消耗的最大与最小功率之比是_______。
20. 为做好消毒防疫，学校给各班准备了一些瓶装的消毒酒精。小明所在的物理兴趣小组围绕这些消毒酒精开展下列活动。
（1）把天平放在水平台面上，先将_______，再调节平衡螺母，使指针对准分度盘中央的刻度线；接着小明用天平测出一瓶酒精的总质量为95.2g，再将部分酒精倒入量筒中，液面如图甲所示：最后用天平测出剩余酒精和瓶的总质量，测量结果如图乙所示，天平的读数为______g，消毒酒精的密度为______；
（2）如图丙所示是小明用粗细均匀吸管制成的简易密度计，竖直漂浮在水中时，水面位于图中A处，图丙中AB间距离为_______cm，再将该密度计漂浮在消毒酒精中，此时所受的浮力的______ （选填“大于”、“等于”或“小于”） 水在中所受的浮力；
（3）如图丁所示是将简易密度计依次放入一系列密度已知的液体中，每次处于竖直漂浮状态时，在简易密度计上标出与液面位置相平的刻度线及相应密度值ρ，并测量密度计浸入液体的深度h，再利用收集的数据画出图像，如图丁，若图丁中 ，则密度计上ρ3与ρ2刻度线的间距_______ρ2与ρ1刻度线的间距（大于/小于/等于）。
21. 阅读短文，回答问题
太阳是人类的“能源之母”，太阳能可能成为未来最理想的能源，太阳能路灯已经成为许多城市的一道靓丽的风景线.太阳能电池板的材料最主要的是晶体硅材料；太阳能电池有很多优点，如使用寿命长，保养费用极低；但缺点是效率低，理论上最高效率η1只有，制造太阳能电池所需的单晶硅价格昂贵．我市交通道路上使用了风光互补LED路灯，白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电照明。其外形和电路原理如图所示.
（1）太阳是人类的“能源之母”.下列地球上的能源中，来自太阳的是（ ）
A．地热能 B．潮汐能 C. 煤、石油、天然气 D．核能
（2）太阳能电池板的材料最主要的是晶体硅材料，它属于（ ）
A 导体 B 半导体 C 绝缘体 D 超导体
（3）一套风光互补路灯中两只LED灯并联连接，灯上标有“12V 36W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A；
（4）这套LED路灯与一只300W的传统路灯发光亮度相同，那么用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能_______；
（5）某一家庭年耗电1500kW·h，如果家用电器全部改用太阳能电池供电，假定太阳光照射到地面时单位面积上的辐射功率为P1=，按年天，每天5h光照计算，同时配有高效蓄电池，则要在屋顶安装的太阳能电池板面积至少是_______；若太阳能辐射的总功率为P0，且太阳光在穿透太空及地球大气层达到地面的途中有η2的能量损耗，（已知球面面积为4πr2，r为球半径），则太阳到地球的距离D= ________。（用物理量的符号表示）
三．作图题（22-25共4题，8分）
22. 如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）．现往容器中加水至MN处，通过空心管又能看到硬币了．请做出小明通过空心管又能看到硬币的光路图．
（ ）
23. 图中，请将灯泡按照安全用电的要求接入家庭电路；
（ ）
24. 在图中画出拉力F1的力臂l1（O为支点）和阻力F2的示意图。
25. 如图所示，请在图中标出小磁针静止时的N极，并在括号内标出电源的正或负极。
四、计算题（第26题、第27题需要写出必要的解答过程，共14分）
26. 如图体重为600N的小明，双脚与地面的接触面积为0.04m2，用滑轮组在12s内，将300N的重物匀速提升，绳的自由端竖直下拉了1m，此时小明对地面产生的压强为1.2×104 Pa，（不计绳重和摩擦）求：
（1）小明对地面的压力；
（2）拉力F的功率；
（3）滑轮组的机械效率
27. 如图甲所示小灯泡L“6V3W”，滑动变阻器R“？Ω2A”。只闭合开关S1和S3，在电路安全的情况下最大范围调节变阻器的滑片，绘制了电流表示数与变阻器连入阻值关系的图象（图乙）；只闭合开关S2，最大范围调节变阻器的滑片，绘制了电流表与电压表示数关系的图象（图丙）。
（1）求小灯泡正常工作电阻 ；
（2）求电源电压；
（3）求滑动变阻器的最大电阻；
（4）只闭合开关S2时，求5min内小灯泡至少消耗的电能？
28. 小明同学利用如图甲所示的实验装置在实验室中测量直径为6cm的凸透镜焦距并观察成像情况。将点光源固定在10cm刻度线处，
（1）调整实验器材，使小灯泡和光屏的中心位于凸透镜的_____上；
（2）将凸透镜从紧挨着点光源的位置缓慢向右移动，同时测量光屏上光斑的大小，当光屏上的光斑的直径为6cm时，停止移动凸透镜，如图甲则凸透镜的焦距为______cm；
（3）将点光源换上F光源，继续向右移动凸透镜至35cm位置处，同时调整光屏的位置，可在光屏上得到清晰的像，该成像情况与______ （照相机/投影仪）的原理相同。小明在如图甲位置看到光屏上像的形状是图乙中的________；
（4）小明又取了一副近视镜放在凸透镜和F光源之间，要使光屏上还能呈清晰的像，可将F光源适当____（选填“左”或“右”）移。
29. 小明在“探究质量是200g某固体熔化时温度变化规律”时，其实验装置如图甲所示。
（1）请指出装置中存在的一个错误：______；
（2）改正错误后，小明进行了正确的操作，得到了物体温度随时间变化的图像如图乙所示，则该物体是______（选填“晶体”或“非晶体”），物体熔化后其比热容______（选填“变大”、“变小”或“不变”），物体在第2min时的内能______（选填“大于”、“小于”或“等于”）第3min时的内能；
（3）在6min内完全燃烧了的酒精根据图像信息和相关知识，可估算出此过程中热转化效率是_______.已知该物质的液态的比热容 ，酒精的热值为 ）
30. 在物理学中斜面是一个很重要的模型，在生产、生活中也有着大量的应用，如盘山公路、供轮椅通过的斜坡，等等。在初中物理的学习中与斜面有关的实验也有很多：
（1）如图甲所示利用斜面测小车的平均速度，为了提高实验测量的准确度，可以______（增加/减小）斜面坡度，让小车从斜面顶端由静止开始滑下；
（2）如图乙所示利用斜面研究阻力对物体运动的影响，小车从同一斜面的______（相同/不同）高度由静止滑下，在毛巾、棉布、木板等表面上运动不同的距离后停止，小车受到的阻力越小，运动的路程越______；小明在某次实验中，发现小车滑出水平木板右端而掉落下去，无法测出滑行的距离，小明是否需要重新调试实验装置再次测量，为什么？______；
（3）如图丙所示是探究“物体动能大小与哪些因素有关”实验。让质量为m小球分别从斜面上不同高度静止滚下，小球撞击放在水平木板上的木块，虚线位置为木块滑动一段距离后停止的位置如图丙。则下列说法正确的是（ ）
A.S1>S2 B.S1=S2 C.S1
（1）开关闭合前，应将滑动变阻器滑片P移到最______（左/右）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d、e各接线柱，当接触到e时，电压表、电流表均有示数，则电路中可确定的故障是_______。
（2）排除故障，此时R0的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达预设电压，此时电流表示数如图乙所示，则通过电阻的电流为_____A。接着将R0阻值换成10Ω，若直接闭合开关，电压表示数将变为_______V，为了继续实验，滑动变阻器滑片应该向_____调节。
（3）将R0阻值换成20Ω、25Ω重复上述操作，四组数据如表所示，他们将四组数据描绘成图线，可得出的结论是：_______。为什么不画图线，他们这样这样处理数据的优点是：_______。
实验次数
4
电阻欧
25
电流安
0.08
（4）实验小组又设计了图丙实验电路图继续测量一个未知电阻Rx的阻值，图中R1为电阻箱，R2是未知定值电阻，RP为滑动变阻器.要求仅利用电阻箱读数表达Rx的阻值，请在空白处填上适当内容。
①开关S接a，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra。
②开关S接b，保持滑动变阻器滑片P的位置不变，调节________，使电流表示数为I，记下电阻箱阻值为Rb。
③Rx=_______。
④他们在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，致使无法测量Rx的阻值。小明仍用该电路，对上述操作稍作调整，正确测出了Rx的阻值，小明的方法是_________.
答案与解析
一．选择题（本题共12小题,每小题2分,共24分.每小题给出的选项中只有一个选项符合题意）
1. 下列估计值中，最不接近实际情况的是（ ）
A. 人正常步行时的速度约1.3m/s
B. 一次性医用口罩长度约为18cm
C. 家用壁挂式空调的功率大约1000W
D. 人感觉舒适的温度大约是37℃
【答案】D
【解析】
【详解】A．人正常步行时的速度约1.3m/s，接近实际情况，故A不符合题意；
B．一次性医用口罩的长度约为18cm，接近实际情况，故B不符合题意；
C．家用壁挂式空调的功率大约1000W，接近实际情况，故C不符合题意；
D．人感觉舒适的温度大约是26℃，题意最不接近实际情况，故D符合题意。
故选D。
2. 今年5月21日晚，在云龙湖畔的无人机灯光表演中，数百架无人机在夜空中按照指令排列出“100”“初心·使命”等字样。地面工作人员向无人机发送指令通过的是（ ）
A. 紫外线 B. 电磁波 C. 超声波 D. 次声波
【答案】B
【解析】
【详解】电磁波能传递信息，地面工作人员向无人机发送指令是通过电磁波传递的。
故选B。
3. 下列关于声音的说法中正确的有（ ）
A. 声音在空气中比在水中传播的速度要大
B. 通过声学仪器接收到的次声波判断地震的方位，说明声音能传递信息
C. 广场舞噪音扰民是因为广场舞音调太高
D. 往暖瓶里灌水可以通过声音的音色来判断瓶中水位的高低
【答案】B
【解析】
【详解】A．声音在不同介质中的传播速度不同，在水和空气这两种物质中，声音在水中传的快，在空气中传播的慢，故A错误；
B．声音能够传递信息和能量，通过声学仪器接收到的次声波判断地震的方位，是因为声音能传递信息，故B正确；
C．广场舞噪音扰民是因为广场舞响度太大，故C错误；
D．往暖瓶里灌水时，暖瓶内空气柱越来越短，空气柱振动发出的声音的音调越来越高，可以通过声音的音调来判断瓶中水位的高低，故D错误。
故选B。
4. 下列物态变化中，属于液化的是（ ）
A. 湿手烘干
B. 冰雪消融
C. 深秋凝霜
D. 露珠的形成
【答案】D
【解析】
【详解】A．湿手烘干，水变成水蒸气，是汽化现象，故A不符合题意；
B．冰雪消融，冰变成水，是熔化现象，故B不符合题意；
C．深秋凝霜，水蒸气变成冰晶，是凝华现象，故C不符合题意；
D．露珠的形成，水蒸气变成水，是液化现象，故D符合题意。
故选D。
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 闭合开关导体棒在磁场中运动
B. 门吸
C. 手摇发电电筒
D. 电铃
【答案】C
【解析】
【详解】感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。利用了电磁感应原理。
A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；
B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；
C．手摇发电电筒的原理是电磁感应，故C符合题意；
D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。
故选C。
6. 下列说法不正确的是（ ）
A. 丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
B. 水和酒精混合后总体积变小，说明分子间有空隙
C. 太阳能电池接收的太阳能是可再生能源
D. 目前的核电站是靠原子核的裂变进行发电的
【答案】A
【解析】
【详解】A．丝绸摩擦过的玻璃棒带正电，因为带电体能够吸引轻小物体，故可以吸引纸屑，故A不正确，A符合题意；
B．水和酒精混合后总体积变小，说明分子间有空隙，故B正确，B不符合题意；
C．太阳能电池接收的太阳能能够从自然界中源源不断地获得，是可再生能源，故C正确，C不符合题意；
D．核聚变释放的能量过大，人类无法控制，目前的核电站是靠铀核裂变释放能量进行发电的，故D正确，D不符合题意。
故选A。
7. 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。
A．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A符合题意；
B．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B不符合题意；
C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C不符合题意；
D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D不符合题意。
故选A。
8. 如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，平面镜向左移动两格，则平面镜中“棋子”的移动是（ ）
A. 由①到④ B. 由②到③
C. ②位置不变 D. ①位置不变
【答案】C
【解析】
【详解】AD．由平面镜成像原理可知，平面镜成的像与物关于平面镜对称，所以像在②位置，故AD不符合题意；
BC．平面镜向左移动两格，物的位置不变，则像的位置也不变，故B不符合题意，C符合题意。
故选C。
9. 如图工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A. 吸盘被按压后即可固定，是由于吸盘受到大气压作用
B. 玻璃刀口做得锋利是为了增大对玻璃的压强
C. 玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
D. 玻璃刀绕转轴转动时，金属杆是一个费力杠杆
【答案】D
【解析】
【详解】A．吸盘被按压后，固定在玻璃上，由于大气压的作用，故A正确，不符合题意；
B．玻璃刀口做得锋利，是在压力一定时，通过减小受力面积来增大对玻璃的压强，故B正确，不符合题意；
C．玻璃刀绕转轴转动时，刀与玻璃之间有相对运动，故玻璃刀受到玻璃施加的摩擦力，故C正确，不符合题意；
D．玻璃刀绕转轴转动时，作用在A处的动力作用线和阻力作用线有可能在同一直线上，所以动力臂与阻力臂有可能相等，则金属杆有可能是一个等臂杠杆，故D错误，符合题意。
故选D。
10. 放在水平桌面上的薄壁圆柱形容器（容器质量不计）底面积为，将一体积为的木块放入水中静止时，有体积露出水面，如图甲所示；用一根质量和体积不计的细线把容器底和木块底部中心连接起来，如图乙所示。下列说法中错误的是（已知：水的密度为，）（ ）
A. 木块密度为
B. 木块漂浮时排开水的质量为
C. 浸没水中时细线对木块的拉力为
D. 甲、乙两图所示情况，容器对水平桌面的压强相等
【答案】C
【解析】
【分析】
【详解】A．木块的浮力
木块的密度
故A正确，不符合题意；
B．木块漂浮时排开水的重力
木块漂浮时排开水的质量为
故B正确，不符合题意；
C．浸没水中时，木块受到重力、浮力、拉力三个力平衡，细线对木块的拉力为
故C错误，符合题意；
D．甲、乙两图所示情况，容器对水平桌面的压力都等于木块的重力加水的重力，容器底面积不变，故容器对水平桌面的压强相等，故D正确，不符合题意。
故选C。
11. 小明利用如图所示的装置估测大气压的值。弹簧测力计、2mL注射器、刻度尺、钩码等。他进行了如下实验：先拔去橡皮帽，把注射器的活塞推至注射器筒的底端，当钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N；然后将活塞推至底端，用橡皮帽密封小孔，增加钩码的重，当弹簧测力计示数为5.3N时，针筒开始向右移动。用刻度尺量出针筒全部刻度的总长度为4.0cm。下列说法中正确的是（ ）
①活塞与针筒间的摩擦力为1N ②活塞与针筒间的摩擦力为0.4N
③大气压的数值为9.8×104Pa ④此时当地大气压的数值1.06×105Pa
A. ①④ B. ①③ C. ②④ D. ②③
【答案】D
【解析】
【详解】①②该实验中以针筒为研究对象，当注射器中的活塞开始滑动时，利用二力平衡原理来测出大气对活塞的压力，所以拔去橡皮帽，将活塞推至底端，当绳端钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N，则活塞与针筒间的摩擦力为0.4N，故②正确，①错误；
③④活塞的横截面积为
大气压的数值为
故③正确，④错误。
故选D。
12. 图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．由图示可知，两电阻并联，电流表测变阻器的电流，电压表测总电压也就是各支路的电压；由于电源为恒流源，所以当电流表示数变大时，通过定值电阻的电流将变小，所以电压表示数会变小，故A错；
B．由欧姆定律可知，当电阻一定时，电流与电压成正比，电压与电流的图像应是一条直线，故B错；
CD．由于电流表示数增大，电压表示数减小，而总电流不变，由电功率的计算公式P=UI可知，总电功率是减小的，故C正确，D错误。
应选C。
二、填空题（本题共9小题，每空1分，共29分）
13. 丹麦物理学家______首先发现电能产生磁，人体的安全电压不高于______V。
【答案】 ①. 奥斯特 ②. 36
【解析】
【详解】[1][2]丹麦物理学家奥斯特首先发现电流周围存在磁场，人体的安全电压不高于36V。
14. 图中单缸四冲程汽油机正处在______冲程，若该汽油机转速为1800r/mim，则它每秒钟完成____个冲程。用水循环带走汽油机产生的热量，这是利用了水的______较大的特性。
【答案】 ①. 做功 ②. 60 ③. 比热容
【解析】
【详解】[1]由图可知，该汽油机进气阀和排气阀均关闭，点燃了火花塞，活塞向下运动，处于做功冲程
[2]由题意可知，该汽油机转速为1800r/mim，即飞轮每分钟转动1800圈，每秒钟飞轮转动30圈。内燃机在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两圈，故它每秒钟完成60个冲程。
[3]因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量更多。
15. 为测自己的跑步速度，小明在一段长200m的平直道路起点开始计时，跑到终点停止计时，秒表示数如图所示。则小明跑完此段路程用时__________s，平均速度为__________m/s。
【答案】 ①. 40 ②. 5
【解析】
【详解】[1]由图可知，小盘的分度值是0.5min，指针在0.5min和1min之间；大盘的分度值是1s，因此秒表读数为40s，因此小明跑完此段路程用时40s。
[2]平均速度为
16. 如图乙所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值符合图像甲中的______（选A或B）,致电路中的电流增大，在衔铁的作用下，开启自动除尘模式。若图中、一个是除尘器，一个是指示灯，则a是_______；由于电池用久了电压降低，会导致车间尘埃浓度_______（增加/降低/不变）
【答案】 ①. B ②. 指示灯 ③. 增加
【解析】
【详解】[1]由于尘埃的反射，部分光越过挡板射到光敏电阻上，致电路中的电流增大，所以光敏电阻在光照时，电阻应该是降低的，故B符合条件。
[2]在衔铁的作用下，开启自动除尘模式。由图中结构可知，当电流增大，衔铁被吸下，此时b接通a断开，故此时b是除尘器，a是指示灯。
[3]电池用久了电压降低，电磁铁工作电流不变，电路总电阻变小，光敏电阻阻值变小，因而会导致尘埃浓度增大。
17. 人在路边靠近快速行驶的汽车是很危险的，原因之一是人靠近汽车一侧的空气流速较___________（快/馒），形成的气压比另一侧___________（大/小），人容易站立不稳。
【答案】 ①. 快 ②. 小
【解析】
【详解】[1][2]汽车行驶过程中，汽车的速度很大，人靠近汽车时，使人和汽车之间的空气流动速度较快，压强减小，人外侧的压强不变，外侧压强大于内侧压强，人在内外侧压强差的作用下被压向列车，容易发生事故。
【点睛】流体压强与流速的关系：液体和气体都称为流体，流体的流速越大，压强越小；流速越小，压强越大。
18. 如图所示，弹簧一端固定在竖直墙上，另一端固定在物块乙上，甲、乙相互叠加放置在光滑水平面上A点处，此时弹簧处于原长。现将甲、乙从A点拉至位置B，松手后，甲、乙保持相对静止并一起向A点运动的过程中（不计空气阻力）。甲_______（选填“受到了向左的”“受到了向右的”或“不受”）摩擦力，乙向左做_______运动。
【答案】 ①. 受到了向左的 ②. 加速直线
【解析】
【详解】[1][2]乙被弹簧的拉力拉着向左运动，松手后乙由静止变为运动，速度在增大，所以乙向左加速直线运动；甲在乙的上面，乙向左运动，甲由于惯性，相对于乙有向右运动的趋势，甲受到的摩擦力与甲运动趋势相反，所以甲受到向左的摩擦力。
19. 如图甲所示的电路，电源电压保持不变。滑动变阻器上标有“10Ω 1A”字样，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。则电源电压为______V,小灯泡的额定功率为_____W。灯泡消耗的最大与最小功率之比是_______。
【答案】 ①. 6 ②. 2 ③. 20:9
【解析】
【详解】[1]闭合开关S，该电路为R和L的串联电路，电流表测电路中的电流，电压表V1测R两端的电压，电压表V2测L两端的电压。当滑动变阻器的滑片在最右端时，滑动变阻器接入电阻最大，由串联电阻的规律可知，此时电路的总电阻最大，由欧姆定律可知，电路中的电流最小，由图乙可知最小电流为
I小＝0.3A
由图可知，此时两压表的示数相同，则
U1＝U2=I小R=0.3A×10Ω=3V
由串联电路的电压特点可知，电源电压
U＝U1+U2＝3V+3V＝6V
[2]当滑动变阻器滑片由最右端向左滑动到点时，滑动变阻器接入电路的电阻变小，根据串联电路的分压原理可知，滑动变阻器两端电压减小，电路中的电流变大，因此图乙中左边部分为电压表V1图像，右边部分为电压表V2图像，此时小灯泡恰好正常发光，由图可知，此时滑动变阻器两端电压
U1′=1V
则小灯泡两端电压
U2′=U-U1′=6V-1V=5V
由图中可知此时电路中的电流I′=0.4A，故小灯泡的额定功率
P=U2′I′=5V×0.4A=2W
[3]小灯泡正常发光时消耗的功率最大，因此最大功率P大=P=2W，当滑动变阻器滑片在最右端时，电路中的电流最小，小灯泡两端的电压最小，由公式P=UI可知，小灯泡功率最小，故小灯泡的最小功率
P小=U2I小=3V×0.3A=0.9W
故小灯泡消耗的最大与最小功率之比
20. 为做好消毒防疫，学校给各班准备了一些瓶装的消毒酒精。小明所在的物理兴趣小组围绕这些消毒酒精开展下列活动。
（1）把天平放在水平台面上，先将_______，再调节平衡螺母，使指针对准分度盘中央的刻度线；接着小明用天平测出一瓶酒精的总质量为95.2g，再将部分酒精倒入量筒中，液面如图甲所示：最后用天平测出剩余酒精和瓶的总质量，测量结果如图乙所示，天平的读数为______g，消毒酒精的密度为______；
（2）如图丙所示是小明用粗细均匀吸管制成的简易密度计，竖直漂浮在水中时，水面位于图中A处，图丙中AB间距离为_______cm，再将该密度计漂浮在消毒酒精中，此时所受的浮力的______ （选填“大于”、“等于”或“小于”） 水在中所受的浮力；
（3）如图丁所示是将简易密度计依次放入一系列密度已知的液体中，每次处于竖直漂浮状态时，在简易密度计上标出与液面位置相平的刻度线及相应密度值ρ，并测量密度计浸入液体的深度h，再利用收集的数据画出图像，如图丁，若图丁中 ，则密度计上ρ3与ρ2刻度线的间距_______ρ2与ρ1刻度线的间距（大于/小于/等于）。
【答案】 ①. 游码移到左端零刻度线 ②. 61.2 ③. ④. 8.00 ⑤. 等于 ⑥. 大于
【解析】
【详解】（1）[1]使用天平时，应该把天平放在水平台面上，接着将游码归零，再调节平衡螺母使天平平衡。
[2]剩余酒精和瓶的总质量等于砝码的质量加游码在标尺上所对的刻度值，即
酒精的质量
[3]由图甲读出酒精的体积是
酒精的密度为
（2）[4]刻度尺的分度值为0.1cm，B点的读数为8.00cm，B点从零刻线开始，图丙中AB间距离为8.00cm。
[5] 由题意可知，密度计在酒精消毒液中处于漂浮状态，所受的浮力等于密度计的重力；由于密度计在水中也处于漂浮状态，所以密度计在水中受到的浮力也等于密度计的重力；密度计漂浮在75%消毒酒精中时，所受的浮力的等于在水中所受的浮力。
（3）[6]若图丁中 ，则密度计上ρ3与ρ2刻度线的间距如图中，ρ2与ρ1刻度线的间距如图中，由图可知
故ρ3与ρ2刻度线的间距大于ρ2与ρ1刻度线的间距
21. 阅读短文，回答问题
太阳是人类的“能源之母”，太阳能可能成为未来最理想的能源，太阳能路灯已经成为许多城市的一道靓丽的风景线.太阳能电池板的材料最主要的是晶体硅材料；太阳能电池有很多优点，如使用寿命长，保养费用极低；但缺点是效率低，理论上最高效率η1只有，制造太阳能电池所需的单晶硅价格昂贵．我市交通道路上使用了风光互补LED路灯，白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电照明。其外形和电路原理如图所示.
（1）太阳是人类的“能源之母”.下列地球上的能源中，来自太阳的是（ ）
A．地热能 B．潮汐能 C. 煤、石油、天然气 D．核能
（2）太阳能电池板的材料最主要的是晶体硅材料，它属于（ ）
A 导体 B 半导体 C 绝缘体 D 超导体
（3）一套风光互补路灯中两只LED灯并联连接，灯上标有“12V 36W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A；
（4）这套LED路灯与一只300W的传统路灯发光亮度相同，那么用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能_______；
（5）某一家庭年耗电1500kW·h，如果家用电器全部改用太阳能电池供电，假定太阳光照射到地面时单位面积上的辐射功率为P1=，按年天，每天5h光照计算，同时配有高效蓄电池，则要在屋顶安装的太阳能电池板面积至少是_______；若太阳能辐射的总功率为P0，且太阳光在穿透太空及地球大气层达到地面的途中有η2的能量损耗，（已知球面面积为4πr2，r为球半径），则太阳到地球的距离D= ________。（用物理量的符号表示）
【答案】 ① C ②. B ③. 6 ④. 1200 ⑤. 7.5 ⑥.
【解析】
【详解】（1）[1]A．地热能大部分是来自地球深处的可再生性热能，它起于地球的熔融岩浆和放射性物质的衰变，故A不符合题意；
B．潮汐能来源于海水的潮涨潮落，故C不符合题意；
C．太阳是人类的“能源之母”， 煤、石油、天然气是上亿年前地球接受的太阳能，是陆地和海洋植物通过光合作用将太阳能转化为化学能，再经过漫长的地质年代形成的，故C符合题意；
D．核能来源于核反应 ，包括核聚变和核裂变，故D不符合题意。
故选C。
（2）[2]太阳能电池板的材料最主要的是晶体硅材料，它属于半导体，具有单向导电性，故B符合题意，ACD不符合题意。
故选B。
（3）[3]一套风光互补路灯中两只LED灯并联连接，开关在干路，干路电流为支路电流的二倍，干路电流
（4）[4] 400个300W的传统路灯，每天正常工作10小时可消耗的电能
用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能。
（5）[5]设屋顶安装的太阳能电池板面积S，太阳能电池板一年转化的电能的25%等于某一家庭消耗的电能
。
解得
[6]太阳到地球距离 D，以太阳为圆心，以D为半径的面积 ，太阳辐射总功率P0，能量损耗η2，太阳光穿透太空及地球大气层达到地面的单位面积的功率等于太阳能电池板单位面积的接受功率
解得
三．作图题（22-25共4题，8分）
22. 如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）．现往容器中加水至MN处，通过空心管又能看到硬币了．请做出小明通过空心管又能看到硬币的光路图．
（ ）
【答案】
【解析】
【详解】原来通过空心管刚好看不到容器底的硬币，现往容器中加水至MN处，通过空心管又能看到了硬币，产生这种现象的原因是从硬币反射出的光线经水面折射，折射角大于入射角，当折射光线射入人眼，人凭光沿直线传播的经验，认为硬币在折射光线的反向延长线上，人看到的是硬币的虚像A′，硬币的实际位置在A处，由此画出入射光线．如图所示：
23. 图中，请将灯泡按照安全用电的要求接入家庭电路；
（ ）
【答案】
【解析】
【详解】家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间，如下图所示：
24. 在图中画出拉力F1的力臂l1（O为支点）和阻力F2的示意图。
【答案】
【解析】
【详解】反向延长拉力F1的作用线，过支点O做动力（拉力）作用线的垂线，得出力臂l1，物体对杠杆的拉力为阻力F2，作用点在杠杆上，方向是沿绳方向向下的。如图所示：
25. 如图所示，请在图中标出小磁针静止时的N极，并在括号内标出电源的正或负极。
【答案】
【解析】
【详解】因为磁体外部磁感线方向由N极指向S极，所以螺线管左端为S极、右端为N极；因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针左端为N极、右端为S极；由安培定则可知电源左侧为正极，如图所示：
四、计算题（第26题、第27题需要写出必要的解答过程，共14分）
26. 如图体重为600N的小明，双脚与地面的接触面积为0.04m2，用滑轮组在12s内，将300N的重物匀速提升，绳的自由端竖直下拉了1m，此时小明对地面产生的压强为1.2×104 Pa，（不计绳重和摩擦）求：
（1）小明对地面的压力；
（2）拉力F的功率；
（3）滑轮组的机械效率
【答案】（1）4.8×102N；（2）10W；（3）83.3%
【解析】
【详解】解：（1）根据压强公式，小明对地面的压力
F压=pS=1.2×104Pa×0.04m2=4.8×102N
（2）地面对小明的支持力与小明对地面的压力为一对相互作用力，大小相等，即
F′=F压=4.8×102N
以小明为研究对象，由力的平衡条件可得，人受到的拉力
F′拉=G-F′=600N-480N=120N
由力的相互性，人拉绳子的力为
F=120N
拉力F的功率
（3）滑轮组的机械效率
答：（1）小明对地面的压力为4.8×102N；
（2）拉力F的功率为10W；
（3）滑轮组的机械效率为83.3%。
27. 如图甲所示小灯泡L“6V3W”，滑动变阻器R“？Ω2A”。只闭合开关S1和S3，在电路安全的情况下最大范围调节变阻器的滑片，绘制了电流表示数与变阻器连入阻值关系的图象（图乙）；只闭合开关S2，最大范围调节变阻器的滑片，绘制了电流表与电压表示数关系的图象（图丙）。
（1）求小灯泡正常工作电阻 ；
（2）求电源电压；
（3）求滑动变阻器的最大电阻；
（4）只闭合开关S2时，求5min内小灯泡至少消耗的电能？
【答案】（1）12Ω；（2）6V；（3）25Ω；（4）60J
【解析】
【详解】（1）灯泡L的规格为“6V3W”，根据欧姆定律可得灯泡电阻为
（2）从丙中看出电源电压U=6V。
（3）当只S1、S3时，R、L并联，R最大时，电流表示数最小，灯泡L电流为
电流表示数最小时，此时滑动变阻器的阻值最大
（4）只闭合S2时，R、L串联，电路中的最小电流是I=0.2A，灯泡的最小电压为
灯泡消耗的最少电能
答（1）小灯泡正常工作电阻为 ；
（2）电源电压6V；
（3）动变阻器的最大电阻为；
（4）只闭合开关S2时，5min内小灯泡至少消耗电能为。
28. 小明同学利用如图甲所示的实验装置在实验室中测量直径为6cm的凸透镜焦距并观察成像情况。将点光源固定在10cm刻度线处，
（1）调整实验器材，使小灯泡和光屏的中心位于凸透镜的_____上；
（2）将凸透镜从紧挨着点光源的位置缓慢向右移动，同时测量光屏上光斑的大小，当光屏上的光斑的直径为6cm时，停止移动凸透镜，如图甲则凸透镜的焦距为______cm；
（3）将点光源换上F光源，继续向右移动凸透镜至35cm位置处，同时调整光屏的位置，可在光屏上得到清晰的像，该成像情况与______ （照相机/投影仪）的原理相同。小明在如图甲位置看到光屏上像的形状是图乙中的________；
（4）小明又取了一副近视镜放在凸透镜和F光源之间，要使光屏上还能呈清晰的像，可将F光源适当____（选填“左”或“右”）移。
【答案】 ①. 主光轴 ②. 15.0 ③. 投影仪 ④. D ⑤. 左
【解析】
【详解】（1）[1]在实验前，必须先调整小灯泡，凸透镜的中心和光屏中心，三者中心放在同一高度，即使小灯泡和光屏的中心位干凸透镜的主光轴上，目的是使像成在光屏中央。
（2）[2]当光屏上的光斑的直径为6cm时，与凸透镜的直径是相同的，故此时的光线是从焦点发出的，小灯泡恰好位于凸透镜的焦点，故焦距为
（3）[3]移动凸透镜至35cm位置处时，物距为25.0cm ，物体在一倍焦距与二倍焦距之间，像在二倍焦距以外，成倒立、放大的实像，该成像情况与投影仪的原理相同。
[4]小明在如图甲位置看到光屏上像的形状是倒立的实像，因此是图乙中的D，故D符合题意，ABC不符合题意。
故选D。
（4）[5]取一副近视镜放在凸透镜和F光源之间，近视镜是凹透镜，对光线有发散作用，是光线延迟会聚，成的像远离透镜，要使光屏上还能呈清晰的像，可将F光源适当向左移，或光屏向右移。
29. 小明在“探究质量是200g某固体熔化时温度变化规律”时，其实验装置如图甲所示。
（1）请指出装置中存在的一个错误：______；
（2）改正错误后，小明进行了正确的操作，得到了物体温度随时间变化的图像如图乙所示，则该物体是______（选填“晶体”或“非晶体”），物体熔化后其比热容______（选填“变大”、“变小”或“不变”），物体在第2min时的内能______（选填“大于”、“小于”或“等于”）第3min时的内能；
（3）在6min内完全燃烧了的酒精根据图像信息和相关知识，可估算出此过程中热转化效率是_______.已知该物质的液态的比热容 ，酒精的热值为 ）
【答案】 ①. 温度计的玻璃泡没有与被测物体充分接触 ②. 晶体 ③. 变大 ④. 小于 ⑤. 20%
【解析】
【详解】（1）[1]图中温度计操作的错误是：温度计放的位置不正确，温度计的玻璃泡没有与被测物体充分接触。
（2）[2]如图乙，物体熔化时，不断吸收热量，温度保持不变，所以该物体是晶体。
[3]固体的温度变化了30℃， 液体的温度变化了20℃，加热时间相同，物质固态和液态吸收的热量相同，状态变化，质量不变，固态升高的温度大于液态升高的温度，根据可知，固态的比热小，液态的比热大。
[4]物体在第2min时开始熔化，吸收热量、温度不变，但内能增加，故物体在第2min时的内能小于第3min时的内能。
（3）[5]该物质的液态的比热容，则该物质在内吸收的热量
酒精灯相同时间产生的热量相同，装置相同时间吸收的热量也相同，在6min内吸收的热量
在6min内完全燃烧的酒精放出的热量
此过程中热转化效率是
30. 在物理学中斜面是一个很重要的模型，在生产、生活中也有着大量的应用，如盘山公路、供轮椅通过的斜坡，等等。在初中物理的学习中与斜面有关的实验也有很多：
（1）如图甲所示利用斜面测小车的平均速度，为了提高实验测量的准确度，可以______（增加/减小）斜面坡度，让小车从斜面顶端由静止开始滑下；
（2）如图乙所示利用斜面研究阻力对物体运动的影响，小车从同一斜面的______（相同/不同）高度由静止滑下，在毛巾、棉布、木板等表面上运动不同的距离后停止，小车受到的阻力越小，运动的路程越______；小明在某次实验中，发现小车滑出水平木板右端而掉落下去，无法测出滑行的距离，小明是否需要重新调试实验装置再次测量，为什么？______；
（3）如图丙所示是探究“物体动能大小与哪些因素有关”实验。让质量为m小球分别从斜面上不同高度静止滚下，小球撞击放在水平木板上的木块，虚线位置为木块滑动一段距离后停止的位置如图丙。则下列说法正确的是（ ）
A.S1>S2 B.S1=S2 C.S1
【解析】
【详解】（1）[1]在利用斜面测平均速度时，斜面的坡度越小，小车运动速度越慢，运动时间越长，便于计时，故应降低斜面坡度。
（2）[2]小车在不同粗糙程度的表面上运动，受到的阻力不同，实验通过比较小车在不同粗糙程度的表面上运动的距离，从而比较阻力对物体运动的影响，根据控制变量法，要保证小车的初始速度相同，应使小车由相同的高度滑下，在斜面底部获得相同的速度。
[3]小车受到的阻力越小，速度减小的越慢，运动的路程越远。
[4]某次小车滑出水平木板右端而掉落下去，说明比在其他表面上滑得远，同样可以得出结论，因此不需要重新调试实验装置再次测量。
（3）[5] 撞击木块前，小球的动能越大，对小球做功越多，木块运动的距离越大。b图小球的高度较大，滚下时速度较大，动能较大，但由于a、b两图小球在撞击木块前各自运动的距离不同，克服摩擦做功不同，因此无法比较撞击木块前小球的动能，也就无法判断木块滑动的距离，故选D。
31. 如图甲是某实验小组探究“电流与电阻关系”的实物图，其中电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器的规格为“10Ω，1A”，电源电压3V不变，电阻R0有4个阻值（5Ω、10Ω、20Ω、25Ω）供选用，开关若干，电阻箱R1
（1）开关闭合前，应将滑动变阻器滑片P移到最______（左/右）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d、e各接线柱，当接触到e时，电压表、电流表均有示数，则电路中可确定的故障是_______。
（2）排除故障，此时R0的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达预设电压，此时电流表示数如图乙所示，则通过电阻的电流为_____A。接着将R0阻值换成10Ω，若直接闭合开关，电压表示数将变为_______V，为了继续实验，滑动变阻器滑片应该向_____调节。
（3）将R0阻值换成20Ω、25Ω重复上述操作，四组数据如表所示，他们将四组数据描绘成图线，可得出的结论是：_______。为什么不画图线，他们这样这样处理数据的优点是：_______。
实验次数
4
电阻欧
25
电流安
0.08
（4）实验小组又设计了图丙实验电路图继续测量一个未知电阻Rx的阻值，图中R1为电阻箱，R2是未知定值电阻，RP为滑动变阻器.要求仅利用电阻箱读数表达Rx的阻值，请在空白处填上适当内容。
①开关S接a，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra。
②开关S接b，保持滑动变阻器滑片P的位置不变，调节________，使电流表示数为I，记下电阻箱阻值为Rb。
③Rx=_______。
④他们在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，致使无法测量Rx的阻值。小明仍用该电路，对上述操作稍作调整，正确测出了Rx的阻值，小明的方法是_________.
【答案】 ①. 右 ②. ed间断路 ③. 0.4 ④. 2.4 ⑤. 右 ⑥. 电压一定，通过导体的电流与导体的电阻成反比 ⑦. 图像是一直线，直观易发现规律 ⑧. 电阻箱R1 ⑨. Ra-Rb ⑩. 将开关S先接b，再接a，其他操作不变
【解析】
【详解】（1）[1]为保护电路，连接电路时应该断开开关，将滑动变阻器阻值调到最大处，由图知道，应滑片P移至最右端。
[2]根据题意知道，合开关后，小明发现电流表、电压表示数均为0，则电路可能断路，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到e时，电压表开始有示数，电流表有示数，此时电路已接通，综上，电路中所有可确定的故障是ed间断路。
（2）[3]由图乙所示电流表知道，选用小量程，分度值为0.02A，故该示数为0.40A。
[4]由于电流表的示数是0.4A，则电压表的示数
电源电压3V不变，则滑动变阻器接入电路的电阻
所以，当将R0阻值换成10Ω，若直接闭合开关，则串联分压原理知道，电压表示数将变为
[5]实验中应保持定值电阻两端的电压不变，由于2.4V大于2V，所以，为了继续实验，应增大滑动变阻器接入电路的电阻，故滑动变阻器滑片应该向右调节。
（3）[6]将R0阻值换成20Ω、25Ω重复上述操作，根据表中数据，考虑到误差因素，电流与电阻之积为
UV=IR0=0.2A×10Ω=0.1A×20Ω=0.08A×25Ω≈2V
即为一定值，由此可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
[7]由于通过导体的电流与导体的电阻成反比，I-R图像为曲线，不便直观判断I与R的定量关系，由 知道，电压不变时，电流I与电阻的倒数成正比，图像是一直线，故将横坐标R变为（或R-1），从而直观判断出了I与R的关系。
（4）[8]将开关S接a，电阻箱和滑动变阻器串联接入电路，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra；将开关S接b，四个电阻串联接入电路，保持滑动变阻器滑片P的位置不变，调节电阻箱，使电流表示数为I，记下电阻箱阻值为Rb；
[9]由于串联电路总电阻等于各分电阻之和，则应用等效代替法知道
Rx=Ra-Rb
[10]在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，说明电阻箱接入电路的阻值太小，致使无法测量Rx的阻值，小明仍用该电路，对上述操作稍作调整，正确测出了Rx阻值，小明的方法是：将开关S先接b，再接a，其它操作不变。
2022年苏州市平江中学中考物理一模试卷
一．选择题（本题共12小题,每小题2分,共24分.每小题给出的选项中只有一个选项符合题意）
1. 下列估计值中，最不接近实际情况的是（ ）
A. 人正常步行时的速度约1.3m/s
B. 一次性医用口罩的长度约为18cm
C. 家用壁挂式空调的功率大约1000W
D. 人感觉舒适的温度大约是37℃
2. 今年5月21日晚，在云龙湖畔的无人机灯光表演中，数百架无人机在夜空中按照指令排列出“100”“初心·使命”等字样。地面工作人员向无人机发送指令通过的是（ ）
A. 紫外线 B. 电磁波 C. 超声波 D. 次声波
3. 下列关于声音的说法中正确的有（ ）
A. 声音在空气中比在水中传播的速度要大
B. 通过声学仪器接收到的次声波判断地震的方位，说明声音能传递信息
C. 广场舞噪音扰民是因为广场舞音调太高
D. 往暖瓶里灌水可以通过声音的音色来判断瓶中水位的高低
4. 下列物态变化中，属于液化的是（ ）
A. 湿手烘干
B. 冰雪消融
C 深秋凝霜
D. 露珠形成
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 闭合开关导体棒在磁场中运动
B. 门吸
C. 手摇发电电筒
D. 电铃
6. 下列说法不正确的是（ ）
A. 丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
B. 水和酒精混合后总体积变小，说明分子间有空隙
C. 太阳能电池接收的太阳能是可再生能源
D. 目前的核电站是靠原子核的裂变进行发电的
7. 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A. B.
C. D.
8. 如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，平面镜向左移动两格，则平面镜中“棋子”的移动是（ ）
A 由①到④ B. 由②到③
C. ②位置不变 D. ①位置不变
9. 如图工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A. 吸盘被按压后即可固定，是由于吸盘受到大气压作用
B. 玻璃刀口做得锋利是为了增大对玻璃的压强
C. 玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
D. 玻璃刀绕转轴转动时，金属杆是一个费力杠杆
10. 放在水平桌面上的薄壁圆柱形容器（容器质量不计）底面积为，将一体积为的木块放入水中静止时，有体积露出水面，如图甲所示；用一根质量和体积不计的细线把容器底和木块底部中心连接起来，如图乙所示。下列说法中错误的是（已知：水的密度为，）（ ）
A. 木块的密度为
B. 木块漂浮时排开水质量为
C. 浸没水中时细线对木块的拉力为
D. 甲、乙两图所示情况，容器对水平桌面的压强相等
11. 小明利用如图所示的装置估测大气压的值。弹簧测力计、2mL注射器、刻度尺、钩码等。他进行了如下实验：先拔去橡皮帽，把注射器的活塞推至注射器筒的底端，当钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N；然后将活塞推至底端，用橡皮帽密封小孔，增加钩码的重，当弹簧测力计示数为5.3N时，针筒开始向右移动。用刻度尺量出针筒全部刻度的总长度为4.0cm。下列说法中正确的是（ ）
①活塞与针筒间的摩擦力为1N ②活塞与针筒间的摩擦力为0.4N
③大气压的数值为9.8×104Pa ④此时当地大气压的数值1.06×105Pa
A. ①④ B. ①③ C. ②④ D. ②③
12. 图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）
A. B. C. D.
二、填空题（本题共9小题，每空1分，共29分）
13. 丹麦物理学家______首先发现电能产生磁，人体的安全电压不高于______V。
14. 图中单缸四冲程汽油机正处在______冲程，若该汽油机转速为1800r/mim，则它每秒钟完成____个冲程。用水循环带走汽油机产生热量，这是利用了水的______较大的特性。
15. 为测自己的跑步速度，小明在一段长200m的平直道路起点开始计时，跑到终点停止计时，秒表示数如图所示。则小明跑完此段路程用时__________s，平均速度为__________m/s。
16. 如图乙所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值符合图像甲中的______（选A或B）,致电路中的电流增大，在衔铁的作用下，开启自动除尘模式。若图中、一个是除尘器，一个是指示灯，则a是_______；由于电池用久了电压降低，会导致车间尘埃浓度_______（增加/降低/不变）
17. 人在路边靠近快速行驶的汽车是很危险的，原因之一是人靠近汽车一侧的空气流速较___________（快/馒），形成的气压比另一侧___________（大/小），人容易站立不稳。
18. 如图所示，弹簧一端固定在竖直墙上，另一端固定在物块乙上，甲、乙相互叠加放置在光滑水平面上A点处，此时弹簧处于原长。现将甲、乙从A点拉至位置B，松手后，甲、乙保持相对静止并一起向A点运动的过程中（不计空气阻力）。甲_______（选填“受到了向左的”“受到了向右的”或“不受”）摩擦力，乙向左做_______运动。
19. 如图甲所示的电路，电源电压保持不变。滑动变阻器上标有“10Ω 1A”字样，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。则电源电压为______V,小灯泡的额定功率为_____W。灯泡消耗的最大与最小功率之比是_______。
20. 为做好消毒防疫，学校给各班准备了一些瓶装的消毒酒精。小明所在的物理兴趣小组围绕这些消毒酒精开展下列活动。
（1）把天平放在水平台面上，先将_______，再调节平衡螺母，使指针对准分度盘中央的刻度线；接着小明用天平测出一瓶酒精的总质量为95.2g，再将部分酒精倒入量筒中，液面如图甲所示：最后用天平测出剩余酒精和瓶的总质量，测量结果如图乙所示，天平的读数为______g，消毒酒精的密度为______；
（2）如图丙所示是小明用粗细均匀吸管制成的简易密度计，竖直漂浮在水中时，水面位于图中A处，图丙中AB间距离为_______cm，再将该密度计漂浮在消毒酒精中，此时所受的浮力的______ （选填“大于”、“等于”或“小于”） 水在中所受的浮力；
（3）如图丁所示是将简易密度计依次放入一系列密度已知的液体中，每次处于竖直漂浮状态时，在简易密度计上标出与液面位置相平的刻度线及相应密度值ρ，并测量密度计浸入液体的深度h，再利用收集的数据画出图像，如图丁，若图丁中 ，则密度计上ρ3与ρ2刻度线的间距_______ρ2与ρ1刻度线的间距（大于/小于/等于）。
21. 阅读短文，回答问题
太阳是人类的“能源之母”，太阳能可能成为未来最理想的能源，太阳能路灯已经成为许多城市的一道靓丽的风景线.太阳能电池板的材料最主要的是晶体硅材料；太阳能电池有很多优点，如使用寿命长，保养费用极低；但缺点是效率低，理论上最高效率η1只有，制造太阳能电池所需的单晶硅价格昂贵．我市交通道路上使用了风光互补LED路灯，白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电照明。其外形和电路原理如图所示.
（1）太阳是人类的“能源之母”.下列地球上的能源中，来自太阳的是（ ）
A．地热能 B．潮汐能 C. 煤、石油、天然气 D．核能
（2）太阳能电池板的材料最主要的是晶体硅材料，它属于（ ）
A 导体 B 半导体 C 绝缘体 D 超导体
（3）一套风光互补路灯中两只LED灯并联连接，灯上标有“12V 36W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A；
（4）这套LED路灯与一只300W的传统路灯发光亮度相同，那么用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能_______；
（5）某一家庭年耗电1500kW·h，如果家用电器全部改用太阳能电池供电，假定太阳光照射到地面时单位面积上的辐射功率为P1=，按年天，每天5h光照计算，同时配有高效蓄电池，则要在屋顶安装的太阳能电池板面积至少是_______；若太阳能辐射的总功率为P0，且太阳光在穿透太空及地球大气层达到地面的途中有η2的能量损耗，（已知球面面积为4πr2，r为球半径），则太阳到地球的距离D= ________。（用物理量的符号表示）
三．作图题（22-25共4题，8分）
22. 如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）．现往容器中加水至MN处，通过空心管又能看到硬币了．请做出小明通过空心管又能看到硬币的光路图．
（ ）
23. 图中，请将灯泡按照安全用电的要求接入家庭电路；
（ ）
24. 在图中画出拉力F1的力臂l1（O为支点）和阻力F2的示意图。
25. 如图所示，请在图中标出小磁针静止时的N极，并在括号内标出电源的正或负极。
四、计算题（第26题、第27题需要写出必要的解答过程，共14分）
26. 如图体重为600N的小明，双脚与地面的接触面积为0.04m2，用滑轮组在12s内，将300N的重物匀速提升，绳的自由端竖直下拉了1m，此时小明对地面产生的压强为1.2×104 Pa，（不计绳重和摩擦）求：
（1）小明对地面的压力；
（2）拉力F的功率；
（3）滑轮组的机械效率
27. 如图甲所示小灯泡L“6V3W”，滑动变阻器R“？Ω2A”。只闭合开关S1和S3，在电路安全的情况下最大范围调节变阻器的滑片，绘制了电流表示数与变阻器连入阻值关系的图象（图乙）；只闭合开关S2，最大范围调节变阻器的滑片，绘制了电流表与电压表示数关系的图象（图丙）。
（1）求小灯泡正常工作电阻 ；
（2）求电源电压；
（3）求滑动变阻器的最大电阻；
（4）只闭合开关S2时，求5min内小灯泡至少消耗的电能？
28. 小明同学利用如图甲所示的实验装置在实验室中测量直径为6cm的凸透镜焦距并观察成像情况。将点光源固定在10cm刻度线处，
（1）调整实验器材，使小灯泡和光屏的中心位于凸透镜的_____上；
（2）将凸透镜从紧挨着点光源的位置缓慢向右移动，同时测量光屏上光斑的大小，当光屏上的光斑的直径为6cm时，停止移动凸透镜，如图甲则凸透镜的焦距为______cm；
（3）将点光源换上F光源，继续向右移动凸透镜至35cm位置处，同时调整光屏的位置，可在光屏上得到清晰的像，该成像情况与______ （照相机/投影仪）的原理相同。小明在如图甲位置看到光屏上像的形状是图乙中的________；
（4）小明又取了一副近视镜放在凸透镜和F光源之间，要使光屏上还能呈清晰的像，可将F光源适当____（选填“左”或“右”）移。
29. 小明在“探究质量是200g某固体熔化时温度变化规律”时，其实验装置如图甲所示。
（1）请指出装置中存在的一个错误：______；
（2）改正错误后，小明进行了正确的操作，得到了物体温度随时间变化的图像如图乙所示，则该物体是______（选填“晶体”或“非晶体”），物体熔化后其比热容______（选填“变大”、“变小”或“不变”），物体在第2min时的内能______（选填“大于”、“小于”或“等于”）第3min时的内能；
（3）在6min内完全燃烧了的酒精根据图像信息和相关知识，可估算出此过程中热转化效率是_______.已知该物质的液态的比热容 ，酒精的热值为 ）
30. 在物理学中斜面是一个很重要的模型，在生产、生活中也有着大量的应用，如盘山公路、供轮椅通过的斜坡，等等。在初中物理的学习中与斜面有关的实验也有很多：
（1）如图甲所示利用斜面测小车的平均速度，为了提高实验测量的准确度，可以______（增加/减小）斜面坡度，让小车从斜面顶端由静止开始滑下；
（2）如图乙所示利用斜面研究阻力对物体运动的影响，小车从同一斜面的______（相同/不同）高度由静止滑下，在毛巾、棉布、木板等表面上运动不同的距离后停止，小车受到的阻力越小，运动的路程越______；小明在某次实验中，发现小车滑出水平木板右端而掉落下去，无法测出滑行的距离，小明是否需要重新调试实验装置再次测量，为什么？______；
（3）如图丙所示是探究“物体动能大小与哪些因素有关”实验。让质量为m小球分别从斜面上不同高度静止滚下，小球撞击放在水平木板上的木块，虚线位置为木块滑动一段距离后停止的位置如图丙。则下列说法正确的是（ ）
A.S1>S2 B.S1=S2 C.S1
（1）开关闭合前，应将滑动变阻器滑片P移到最______（左/右）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d、e各接线柱，当接触到e时，电压表、电流表均有示数，则电路中可确定的故障是_______。
（2）排除故障，此时R0的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达预设电压，此时电流表示数如图乙所示，则通过电阻的电流为_____A。接着将R0阻值换成10Ω，若直接闭合开关，电压表示数将变为_______V，为了继续实验，滑动变阻器滑片应该向_____调节。
（3）将R0阻值换成20Ω、25Ω重复上述操作，四组数据如表所示，他们将四组数据描绘成图线，可得出的结论是：_______。为什么不画图线，他们这样这样处理数据的优点是：_______。
实验次数
4
电阻欧
25
电流安
0.08
（4）实验小组又设计了图丙实验电路图继续测量一个未知电阻Rx的阻值，图中R1为电阻箱，R2是未知定值电阻，RP为滑动变阻器.要求仅利用电阻箱读数表达Rx的阻值，请在空白处填上适当内容。
①开关S接a，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra。
②开关S接b，保持滑动变阻器滑片P的位置不变，调节________，使电流表示数为I，记下电阻箱阻值为Rb。
③Rx=_______。
④他们在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，致使无法测量Rx的阻值。小明仍用该电路，对上述操作稍作调整，正确测出了Rx的阻值，小明的方法是_________.
答案与解析
一．选择题（本题共12小题,每小题2分,共24分.每小题给出的选项中只有一个选项符合题意）
1. 下列估计值中，最不接近实际情况的是（ ）
A. 人正常步行时的速度约1.3m/s
B. 一次性医用口罩长度约为18cm
C. 家用壁挂式空调的功率大约1000W
D. 人感觉舒适的温度大约是37℃
【答案】D
【解析】
【详解】A．人正常步行时的速度约1.3m/s，接近实际情况，故A不符合题意；
B．一次性医用口罩的长度约为18cm，接近实际情况，故B不符合题意；
C．家用壁挂式空调的功率大约1000W，接近实际情况，故C不符合题意；
D．人感觉舒适的温度大约是26℃，题意最不接近实际情况，故D符合题意。
故选D。
2. 今年5月21日晚，在云龙湖畔的无人机灯光表演中，数百架无人机在夜空中按照指令排列出“100”“初心·使命”等字样。地面工作人员向无人机发送指令通过的是（ ）
A. 紫外线 B. 电磁波 C. 超声波 D. 次声波
【答案】B
【解析】
【详解】电磁波能传递信息，地面工作人员向无人机发送指令是通过电磁波传递的。
故选B。
3. 下列关于声音的说法中正确的有（ ）
A. 声音在空气中比在水中传播的速度要大
B. 通过声学仪器接收到的次声波判断地震的方位，说明声音能传递信息
C. 广场舞噪音扰民是因为广场舞音调太高
D. 往暖瓶里灌水可以通过声音的音色来判断瓶中水位的高低
【答案】B
【解析】
【详解】A．声音在不同介质中的传播速度不同，在水和空气这两种物质中，声音在水中传的快，在空气中传播的慢，故A错误；
B．声音能够传递信息和能量，通过声学仪器接收到的次声波判断地震的方位，是因为声音能传递信息，故B正确；
C．广场舞噪音扰民是因为广场舞响度太大，故C错误；
D．往暖瓶里灌水时，暖瓶内空气柱越来越短，空气柱振动发出的声音的音调越来越高，可以通过声音的音调来判断瓶中水位的高低，故D错误。
故选B。
4. 下列物态变化中，属于液化的是（ ）
A. 湿手烘干
B. 冰雪消融
C. 深秋凝霜
D. 露珠的形成
【答案】D
【解析】
【详解】A．湿手烘干，水变成水蒸气，是汽化现象，故A不符合题意；
B．冰雪消融，冰变成水，是熔化现象，故B不符合题意；
C．深秋凝霜，水蒸气变成冰晶，是凝华现象，故C不符合题意；
D．露珠的形成，水蒸气变成水，是液化现象，故D符合题意。
故选D。
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 闭合开关导体棒在磁场中运动
B. 门吸
C. 手摇发电电筒
D. 电铃
【答案】C
【解析】
【详解】感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。利用了电磁感应原理。
A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；
B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；
C．手摇发电电筒的原理是电磁感应，故C符合题意；
D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。
故选C。
6. 下列说法不正确的是（ ）
A. 丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
B. 水和酒精混合后总体积变小，说明分子间有空隙
C. 太阳能电池接收的太阳能是可再生能源
D. 目前的核电站是靠原子核的裂变进行发电的
【答案】A
【解析】
【详解】A．丝绸摩擦过的玻璃棒带正电，因为带电体能够吸引轻小物体，故可以吸引纸屑，故A不正确，A符合题意；
B．水和酒精混合后总体积变小，说明分子间有空隙，故B正确，B不符合题意；
C．太阳能电池接收的太阳能能够从自然界中源源不断地获得，是可再生能源，故C正确，C不符合题意；
D．核聚变释放的能量过大，人类无法控制，目前的核电站是靠铀核裂变释放能量进行发电的，故D正确，D不符合题意。
故选A。
7. 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。
A．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A符合题意；
B．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B不符合题意；
C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C不符合题意；
D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D不符合题意。
故选A。
8. 如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，平面镜向左移动两格，则平面镜中“棋子”的移动是（ ）
A. 由①到④ B. 由②到③
C. ②位置不变 D. ①位置不变
【答案】C
【解析】
【详解】AD．由平面镜成像原理可知，平面镜成的像与物关于平面镜对称，所以像在②位置，故AD不符合题意；
BC．平面镜向左移动两格，物的位置不变，则像的位置也不变，故B不符合题意，C符合题意。
故选C。
9. 如图工人先将金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A. 吸盘被按压后即可固定，是由于吸盘受到大气压作用
B. 玻璃刀口做得锋利是为了增大对玻璃的压强
C. 玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
D. 玻璃刀绕转轴转动时，金属杆是一个费力杠杆
【答案】D
【解析】
【详解】A．吸盘被按压后，固定在玻璃上，由于大气压的作用，故A正确，不符合题意；
B．玻璃刀口做得锋利，是在压力一定时，通过减小受力面积来增大对玻璃的压强，故B正确，不符合题意；
C．玻璃刀绕转轴转动时，刀与玻璃之间有相对运动，故玻璃刀受到玻璃施加的摩擦力，故C正确，不符合题意；
D．玻璃刀绕转轴转动时，作用在A处的动力作用线和阻力作用线有可能在同一直线上，所以动力臂与阻力臂有可能相等，则金属杆有可能是一个等臂杠杆，故D错误，符合题意。
故选D。
10. 放在水平桌面上的薄壁圆柱形容器（容器质量不计）底面积为，将一体积为的木块放入水中静止时，有体积露出水面，如图甲所示；用一根质量和体积不计的细线把容器底和木块底部中心连接起来，如图乙所示。下列说法中错误的是（已知：水的密度为，）（ ）
A. 木块密度为
B. 木块漂浮时排开水的质量为
C. 浸没水中时细线对木块的拉力为
D. 甲、乙两图所示情况，容器对水平桌面的压强相等
【答案】C
【解析】
【分析】
【详解】A．木块的浮力
木块的密度
故A正确，不符合题意；
B．木块漂浮时排开水的重力
木块漂浮时排开水的质量为
故B正确，不符合题意；
C．浸没水中时，木块受到重力、浮力、拉力三个力平衡，细线对木块的拉力为
故C错误，符合题意；
D．甲、乙两图所示情况，容器对水平桌面的压力都等于木块的重力加水的重力，容器底面积不变，故容器对水平桌面的压强相等，故D正确，不符合题意。
故选C。
11. 小明利用如图所示的装置估测大气压的值。弹簧测力计、2mL注射器、刻度尺、钩码等。他进行了如下实验：先拔去橡皮帽，把注射器的活塞推至注射器筒的底端，当钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N；然后将活塞推至底端，用橡皮帽密封小孔，增加钩码的重，当弹簧测力计示数为5.3N时，针筒开始向右移动。用刻度尺量出针筒全部刻度的总长度为4.0cm。下列说法中正确的是（ ）
①活塞与针筒间的摩擦力为1N ②活塞与针筒间的摩擦力为0.4N
③大气压的数值为9.8×104Pa ④此时当地大气压的数值1.06×105Pa
A. ①④ B. ①③ C. ②④ D. ②③
【答案】D
【解析】
【详解】①②该实验中以针筒为研究对象，当注射器中的活塞开始滑动时，利用二力平衡原理来测出大气对活塞的压力，所以拔去橡皮帽，将活塞推至底端，当绳端钩码加至1N时，针筒恰由静止开始向右移动，此时弹簧测力计示数为0.4N，则活塞与针筒间的摩擦力为0.4N，故②正确，①错误；
③④活塞的横截面积为
大气压的数值为
故③正确，④错误。
故选D。
12. 图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．由图示可知，两电阻并联，电流表测变阻器的电流，电压表测总电压也就是各支路的电压；由于电源为恒流源，所以当电流表示数变大时，通过定值电阻的电流将变小，所以电压表示数会变小，故A错；
B．由欧姆定律可知，当电阻一定时，电流与电压成正比，电压与电流的图像应是一条直线，故B错；
CD．由于电流表示数增大，电压表示数减小，而总电流不变，由电功率的计算公式P=UI可知，总电功率是减小的，故C正确，D错误。
应选C。
二、填空题（本题共9小题，每空1分，共29分）
13. 丹麦物理学家______首先发现电能产生磁，人体的安全电压不高于______V。
【答案】 ①. 奥斯特 ②. 36
【解析】
【详解】[1][2]丹麦物理学家奥斯特首先发现电流周围存在磁场，人体的安全电压不高于36V。
14. 图中单缸四冲程汽油机正处在______冲程，若该汽油机转速为1800r/mim，则它每秒钟完成____个冲程。用水循环带走汽油机产生的热量，这是利用了水的______较大的特性。
【答案】 ①. 做功 ②. 60 ③. 比热容
【解析】
【详解】[1]由图可知，该汽油机进气阀和排气阀均关闭，点燃了火花塞，活塞向下运动，处于做功冲程
[2]由题意可知，该汽油机转速为1800r/mim，即飞轮每分钟转动1800圈，每秒钟飞轮转动30圈。内燃机在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两圈，故它每秒钟完成60个冲程。
[3]因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量更多。
15. 为测自己的跑步速度，小明在一段长200m的平直道路起点开始计时，跑到终点停止计时，秒表示数如图所示。则小明跑完此段路程用时__________s，平均速度为__________m/s。
【答案】 ①. 40 ②. 5
【解析】
【详解】[1]由图可知，小盘的分度值是0.5min，指针在0.5min和1min之间；大盘的分度值是1s，因此秒表读数为40s，因此小明跑完此段路程用时40s。
[2]平均速度为
16. 如图乙所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值符合图像甲中的______（选A或B）,致电路中的电流增大，在衔铁的作用下，开启自动除尘模式。若图中、一个是除尘器，一个是指示灯，则a是_______；由于电池用久了电压降低，会导致车间尘埃浓度_______（增加/降低/不变）
【答案】 ①. B ②. 指示灯 ③. 增加
【解析】
【详解】[1]由于尘埃的反射，部分光越过挡板射到光敏电阻上，致电路中的电流增大，所以光敏电阻在光照时，电阻应该是降低的，故B符合条件。
[2]在衔铁的作用下，开启自动除尘模式。由图中结构可知，当电流增大，衔铁被吸下，此时b接通a断开，故此时b是除尘器，a是指示灯。
[3]电池用久了电压降低，电磁铁工作电流不变，电路总电阻变小，光敏电阻阻值变小，因而会导致尘埃浓度增大。
17. 人在路边靠近快速行驶的汽车是很危险的，原因之一是人靠近汽车一侧的空气流速较___________（快/馒），形成的气压比另一侧___________（大/小），人容易站立不稳。
【答案】 ①. 快 ②. 小
【解析】
【详解】[1][2]汽车行驶过程中，汽车的速度很大，人靠近汽车时，使人和汽车之间的空气流动速度较快，压强减小，人外侧的压强不变，外侧压强大于内侧压强，人在内外侧压强差的作用下被压向列车，容易发生事故。
【点睛】流体压强与流速的关系：液体和气体都称为流体，流体的流速越大，压强越小；流速越小，压强越大。
18. 如图所示，弹簧一端固定在竖直墙上，另一端固定在物块乙上，甲、乙相互叠加放置在光滑水平面上A点处，此时弹簧处于原长。现将甲、乙从A点拉至位置B，松手后，甲、乙保持相对静止并一起向A点运动的过程中（不计空气阻力）。甲_______（选填“受到了向左的”“受到了向右的”或“不受”）摩擦力，乙向左做_______运动。
【答案】 ①. 受到了向左的 ②. 加速直线
【解析】
【详解】[1][2]乙被弹簧的拉力拉着向左运动，松手后乙由静止变为运动，速度在增大，所以乙向左加速直线运动；甲在乙的上面，乙向左运动，甲由于惯性，相对于乙有向右运动的趋势，甲受到的摩擦力与甲运动趋势相反，所以甲受到向左的摩擦力。
19. 如图甲所示的电路，电源电压保持不变。滑动变阻器上标有“10Ω 1A”字样，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。则电源电压为______V,小灯泡的额定功率为_____W。灯泡消耗的最大与最小功率之比是_______。
【答案】 ①. 6 ②. 2 ③. 20:9
【解析】
【详解】[1]闭合开关S，该电路为R和L的串联电路，电流表测电路中的电流，电压表V1测R两端的电压，电压表V2测L两端的电压。当滑动变阻器的滑片在最右端时，滑动变阻器接入电阻最大，由串联电阻的规律可知，此时电路的总电阻最大，由欧姆定律可知，电路中的电流最小，由图乙可知最小电流为
I小＝0.3A
由图可知，此时两压表的示数相同，则
U1＝U2=I小R=0.3A×10Ω=3V
由串联电路的电压特点可知，电源电压
U＝U1+U2＝3V+3V＝6V
[2]当滑动变阻器滑片由最右端向左滑动到点时，滑动变阻器接入电路的电阻变小，根据串联电路的分压原理可知，滑动变阻器两端电压减小，电路中的电流变大，因此图乙中左边部分为电压表V1图像，右边部分为电压表V2图像，此时小灯泡恰好正常发光，由图可知，此时滑动变阻器两端电压
U1′=1V
则小灯泡两端电压
U2′=U-U1′=6V-1V=5V
由图中可知此时电路中的电流I′=0.4A，故小灯泡的额定功率
P=U2′I′=5V×0.4A=2W
[3]小灯泡正常发光时消耗的功率最大，因此最大功率P大=P=2W，当滑动变阻器滑片在最右端时，电路中的电流最小，小灯泡两端的电压最小，由公式P=UI可知，小灯泡功率最小，故小灯泡的最小功率
P小=U2I小=3V×0.3A=0.9W
故小灯泡消耗的最大与最小功率之比
20. 为做好消毒防疫，学校给各班准备了一些瓶装的消毒酒精。小明所在的物理兴趣小组围绕这些消毒酒精开展下列活动。
（1）把天平放在水平台面上，先将_______，再调节平衡螺母，使指针对准分度盘中央的刻度线；接着小明用天平测出一瓶酒精的总质量为95.2g，再将部分酒精倒入量筒中，液面如图甲所示：最后用天平测出剩余酒精和瓶的总质量，测量结果如图乙所示，天平的读数为______g，消毒酒精的密度为______；
（2）如图丙所示是小明用粗细均匀吸管制成的简易密度计，竖直漂浮在水中时，水面位于图中A处，图丙中AB间距离为_______cm，再将该密度计漂浮在消毒酒精中，此时所受的浮力的______ （选填“大于”、“等于”或“小于”） 水在中所受的浮力；
（3）如图丁所示是将简易密度计依次放入一系列密度已知的液体中，每次处于竖直漂浮状态时，在简易密度计上标出与液面位置相平的刻度线及相应密度值ρ，并测量密度计浸入液体的深度h，再利用收集的数据画出图像，如图丁，若图丁中 ，则密度计上ρ3与ρ2刻度线的间距_______ρ2与ρ1刻度线的间距（大于/小于/等于）。
【答案】 ①. 游码移到左端零刻度线 ②. 61.2 ③. ④. 8.00 ⑤. 等于 ⑥. 大于
【解析】
【详解】（1）[1]使用天平时，应该把天平放在水平台面上，接着将游码归零，再调节平衡螺母使天平平衡。
[2]剩余酒精和瓶的总质量等于砝码的质量加游码在标尺上所对的刻度值，即
酒精的质量
[3]由图甲读出酒精的体积是
酒精的密度为
（2）[4]刻度尺的分度值为0.1cm，B点的读数为8.00cm，B点从零刻线开始，图丙中AB间距离为8.00cm。
[5] 由题意可知，密度计在酒精消毒液中处于漂浮状态，所受的浮力等于密度计的重力；由于密度计在水中也处于漂浮状态，所以密度计在水中受到的浮力也等于密度计的重力；密度计漂浮在75%消毒酒精中时，所受的浮力的等于在水中所受的浮力。
（3）[6]若图丁中 ，则密度计上ρ3与ρ2刻度线的间距如图中，ρ2与ρ1刻度线的间距如图中，由图可知
故ρ3与ρ2刻度线的间距大于ρ2与ρ1刻度线的间距
21. 阅读短文，回答问题
太阳是人类的“能源之母”，太阳能可能成为未来最理想的能源，太阳能路灯已经成为许多城市的一道靓丽的风景线.太阳能电池板的材料最主要的是晶体硅材料；太阳能电池有很多优点，如使用寿命长，保养费用极低；但缺点是效率低，理论上最高效率η1只有，制造太阳能电池所需的单晶硅价格昂贵．我市交通道路上使用了风光互补LED路灯，白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电照明。其外形和电路原理如图所示.
（1）太阳是人类的“能源之母”.下列地球上的能源中，来自太阳的是（ ）
A．地热能 B．潮汐能 C. 煤、石油、天然气 D．核能
（2）太阳能电池板的材料最主要的是晶体硅材料，它属于（ ）
A 导体 B 半导体 C 绝缘体 D 超导体
（3）一套风光互补路灯中两只LED灯并联连接，灯上标有“12V 36W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A；
（4）这套LED路灯与一只300W的传统路灯发光亮度相同，那么用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能_______；
（5）某一家庭年耗电1500kW·h，如果家用电器全部改用太阳能电池供电，假定太阳光照射到地面时单位面积上的辐射功率为P1=，按年天，每天5h光照计算，同时配有高效蓄电池，则要在屋顶安装的太阳能电池板面积至少是_______；若太阳能辐射的总功率为P0，且太阳光在穿透太空及地球大气层达到地面的途中有η2的能量损耗，（已知球面面积为4πr2，r为球半径），则太阳到地球的距离D= ________。（用物理量的符号表示）
【答案】 ① C ②. B ③. 6 ④. 1200 ⑤. 7.5 ⑥.
【解析】
【详解】（1）[1]A．地热能大部分是来自地球深处的可再生性热能，它起于地球的熔融岩浆和放射性物质的衰变，故A不符合题意；
B．潮汐能来源于海水的潮涨潮落，故C不符合题意；
C．太阳是人类的“能源之母”， 煤、石油、天然气是上亿年前地球接受的太阳能，是陆地和海洋植物通过光合作用将太阳能转化为化学能，再经过漫长的地质年代形成的，故C符合题意；
D．核能来源于核反应 ，包括核聚变和核裂变，故D不符合题意。
故选C。
（2）[2]太阳能电池板的材料最主要的是晶体硅材料，它属于半导体，具有单向导电性，故B符合题意，ACD不符合题意。
故选B。
（3）[3]一套风光互补路灯中两只LED灯并联连接，开关在干路，干路电流为支路电流的二倍，干路电流
（4）[4] 400个300W的传统路灯，每天正常工作10小时可消耗的电能
用400套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能。
（5）[5]设屋顶安装的太阳能电池板面积S，太阳能电池板一年转化的电能的25%等于某一家庭消耗的电能
。
解得
[6]太阳到地球距离 D，以太阳为圆心，以D为半径的面积 ，太阳辐射总功率P0，能量损耗η2，太阳光穿透太空及地球大气层达到地面的单位面积的功率等于太阳能电池板单位面积的接受功率
解得
三．作图题（22-25共4题，8分）
22. 如图所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）．现往容器中加水至MN处，通过空心管又能看到硬币了．请做出小明通过空心管又能看到硬币的光路图．
（ ）
【答案】
【解析】
【详解】原来通过空心管刚好看不到容器底的硬币，现往容器中加水至MN处，通过空心管又能看到了硬币，产生这种现象的原因是从硬币反射出的光线经水面折射，折射角大于入射角，当折射光线射入人眼，人凭光沿直线传播的经验，认为硬币在折射光线的反向延长线上，人看到的是硬币的虚像A′，硬币的实际位置在A处，由此画出入射光线．如图所示：
23. 图中，请将灯泡按照安全用电的要求接入家庭电路；
（ ）
【答案】
【解析】
【详解】家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间，如下图所示：
24. 在图中画出拉力F1的力臂l1（O为支点）和阻力F2的示意图。
【答案】
【解析】
【详解】反向延长拉力F1的作用线，过支点O做动力（拉力）作用线的垂线，得出力臂l1，物体对杠杆的拉力为阻力F2，作用点在杠杆上，方向是沿绳方向向下的。如图所示：
25. 如图所示，请在图中标出小磁针静止时的N极，并在括号内标出电源的正或负极。
【答案】
【解析】
【详解】因为磁体外部磁感线方向由N极指向S极，所以螺线管左端为S极、右端为N极；因为同名磁极相互排斥，异名磁极相互吸引，所以小磁针左端为N极、右端为S极；由安培定则可知电源左侧为正极，如图所示：
四、计算题（第26题、第27题需要写出必要的解答过程，共14分）
26. 如图体重为600N的小明，双脚与地面的接触面积为0.04m2，用滑轮组在12s内，将300N的重物匀速提升，绳的自由端竖直下拉了1m，此时小明对地面产生的压强为1.2×104 Pa，（不计绳重和摩擦）求：
（1）小明对地面的压力；
（2）拉力F的功率；
（3）滑轮组的机械效率
【答案】（1）4.8×102N；（2）10W；（3）83.3%
【解析】
【详解】解：（1）根据压强公式，小明对地面的压力
F压=pS=1.2×104Pa×0.04m2=4.8×102N
（2）地面对小明的支持力与小明对地面的压力为一对相互作用力，大小相等，即
F′=F压=4.8×102N
以小明为研究对象，由力的平衡条件可得，人受到的拉力
F′拉=G-F′=600N-480N=120N
由力的相互性，人拉绳子的力为
F=120N
拉力F的功率
（3）滑轮组的机械效率
答：（1）小明对地面的压力为4.8×102N；
（2）拉力F的功率为10W；
（3）滑轮组的机械效率为83.3%。
27. 如图甲所示小灯泡L“6V3W”，滑动变阻器R“？Ω2A”。只闭合开关S1和S3，在电路安全的情况下最大范围调节变阻器的滑片，绘制了电流表示数与变阻器连入阻值关系的图象（图乙）；只闭合开关S2，最大范围调节变阻器的滑片，绘制了电流表与电压表示数关系的图象（图丙）。
（1）求小灯泡正常工作电阻 ；
（2）求电源电压；
（3）求滑动变阻器的最大电阻；
（4）只闭合开关S2时，求5min内小灯泡至少消耗的电能？
【答案】（1）12Ω；（2）6V；（3）25Ω；（4）60J
【解析】
【详解】（1）灯泡L的规格为“6V3W”，根据欧姆定律可得灯泡电阻为
（2）从丙中看出电源电压U=6V。
（3）当只S1、S3时，R、L并联，R最大时，电流表示数最小，灯泡L电流为
电流表示数最小时，此时滑动变阻器的阻值最大
（4）只闭合S2时，R、L串联，电路中的最小电流是I=0.2A，灯泡的最小电压为
灯泡消耗的最少电能
答（1）小灯泡正常工作电阻为 ；
（2）电源电压6V；
（3）动变阻器的最大电阻为；
（4）只闭合开关S2时，5min内小灯泡至少消耗电能为。
28. 小明同学利用如图甲所示的实验装置在实验室中测量直径为6cm的凸透镜焦距并观察成像情况。将点光源固定在10cm刻度线处，
（1）调整实验器材，使小灯泡和光屏的中心位于凸透镜的_____上；
（2）将凸透镜从紧挨着点光源的位置缓慢向右移动，同时测量光屏上光斑的大小，当光屏上的光斑的直径为6cm时，停止移动凸透镜，如图甲则凸透镜的焦距为______cm；
（3）将点光源换上F光源，继续向右移动凸透镜至35cm位置处，同时调整光屏的位置，可在光屏上得到清晰的像，该成像情况与______ （照相机/投影仪）的原理相同。小明在如图甲位置看到光屏上像的形状是图乙中的________；
（4）小明又取了一副近视镜放在凸透镜和F光源之间，要使光屏上还能呈清晰的像，可将F光源适当____（选填“左”或“右”）移。
【答案】 ①. 主光轴 ②. 15.0 ③. 投影仪 ④. D ⑤. 左
【解析】
【详解】（1）[1]在实验前，必须先调整小灯泡，凸透镜的中心和光屏中心，三者中心放在同一高度，即使小灯泡和光屏的中心位干凸透镜的主光轴上，目的是使像成在光屏中央。
（2）[2]当光屏上的光斑的直径为6cm时，与凸透镜的直径是相同的，故此时的光线是从焦点发出的，小灯泡恰好位于凸透镜的焦点，故焦距为
（3）[3]移动凸透镜至35cm位置处时，物距为25.0cm ，物体在一倍焦距与二倍焦距之间，像在二倍焦距以外，成倒立、放大的实像，该成像情况与投影仪的原理相同。
[4]小明在如图甲位置看到光屏上像的形状是倒立的实像，因此是图乙中的D，故D符合题意，ABC不符合题意。
故选D。
（4）[5]取一副近视镜放在凸透镜和F光源之间，近视镜是凹透镜，对光线有发散作用，是光线延迟会聚，成的像远离透镜，要使光屏上还能呈清晰的像，可将F光源适当向左移，或光屏向右移。
29. 小明在“探究质量是200g某固体熔化时温度变化规律”时，其实验装置如图甲所示。
（1）请指出装置中存在的一个错误：______；
（2）改正错误后，小明进行了正确的操作，得到了物体温度随时间变化的图像如图乙所示，则该物体是______（选填“晶体”或“非晶体”），物体熔化后其比热容______（选填“变大”、“变小”或“不变”），物体在第2min时的内能______（选填“大于”、“小于”或“等于”）第3min时的内能；
（3）在6min内完全燃烧了的酒精根据图像信息和相关知识，可估算出此过程中热转化效率是_______.已知该物质的液态的比热容 ，酒精的热值为 ）
【答案】 ①. 温度计的玻璃泡没有与被测物体充分接触 ②. 晶体 ③. 变大 ④. 小于 ⑤. 20%
【解析】
【详解】（1）[1]图中温度计操作的错误是：温度计放的位置不正确，温度计的玻璃泡没有与被测物体充分接触。
（2）[2]如图乙，物体熔化时，不断吸收热量，温度保持不变，所以该物体是晶体。
[3]固体的温度变化了30℃， 液体的温度变化了20℃，加热时间相同，物质固态和液态吸收的热量相同，状态变化，质量不变，固态升高的温度大于液态升高的温度，根据可知，固态的比热小，液态的比热大。
[4]物体在第2min时开始熔化，吸收热量、温度不变，但内能增加，故物体在第2min时的内能小于第3min时的内能。
（3）[5]该物质的液态的比热容，则该物质在内吸收的热量
酒精灯相同时间产生的热量相同，装置相同时间吸收的热量也相同，在6min内吸收的热量
在6min内完全燃烧的酒精放出的热量
此过程中热转化效率是
30. 在物理学中斜面是一个很重要的模型，在生产、生活中也有着大量的应用，如盘山公路、供轮椅通过的斜坡，等等。在初中物理的学习中与斜面有关的实验也有很多：
（1）如图甲所示利用斜面测小车的平均速度，为了提高实验测量的准确度，可以______（增加/减小）斜面坡度，让小车从斜面顶端由静止开始滑下；
（2）如图乙所示利用斜面研究阻力对物体运动的影响，小车从同一斜面的______（相同/不同）高度由静止滑下，在毛巾、棉布、木板等表面上运动不同的距离后停止，小车受到的阻力越小，运动的路程越______；小明在某次实验中，发现小车滑出水平木板右端而掉落下去，无法测出滑行的距离，小明是否需要重新调试实验装置再次测量，为什么？______；
（3）如图丙所示是探究“物体动能大小与哪些因素有关”实验。让质量为m小球分别从斜面上不同高度静止滚下，小球撞击放在水平木板上的木块，虚线位置为木块滑动一段距离后停止的位置如图丙。则下列说法正确的是（ ）
A.S1>S2 B.S1=S2 C.S1
【解析】
【详解】（1）[1]在利用斜面测平均速度时，斜面的坡度越小，小车运动速度越慢，运动时间越长，便于计时，故应降低斜面坡度。
（2）[2]小车在不同粗糙程度的表面上运动，受到的阻力不同，实验通过比较小车在不同粗糙程度的表面上运动的距离，从而比较阻力对物体运动的影响，根据控制变量法，要保证小车的初始速度相同，应使小车由相同的高度滑下，在斜面底部获得相同的速度。
[3]小车受到的阻力越小，速度减小的越慢，运动的路程越远。
[4]某次小车滑出水平木板右端而掉落下去，说明比在其他表面上滑得远，同样可以得出结论，因此不需要重新调试实验装置再次测量。
（3）[5] 撞击木块前，小球的动能越大，对小球做功越多，木块运动的距离越大。b图小球的高度较大，滚下时速度较大，动能较大，但由于a、b两图小球在撞击木块前各自运动的距离不同，克服摩擦做功不同，因此无法比较撞击木块前小球的动能，也就无法判断木块滑动的距离，故选D。
31. 如图甲是某实验小组探究“电流与电阻关系”的实物图，其中电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器的规格为“10Ω，1A”，电源电压3V不变，电阻R0有4个阻值（5Ω、10Ω、20Ω、25Ω）供选用，开关若干，电阻箱R1
（1）开关闭合前，应将滑动变阻器滑片P移到最______（左/右）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d、e各接线柱，当接触到e时，电压表、电流表均有示数，则电路中可确定的故障是_______。
（2）排除故障，此时R0的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达预设电压，此时电流表示数如图乙所示，则通过电阻的电流为_____A。接着将R0阻值换成10Ω，若直接闭合开关，电压表示数将变为_______V，为了继续实验，滑动变阻器滑片应该向_____调节。
（3）将R0阻值换成20Ω、25Ω重复上述操作，四组数据如表所示，他们将四组数据描绘成图线，可得出的结论是：_______。为什么不画图线，他们这样这样处理数据的优点是：_______。
实验次数
4
电阻欧
25
电流安
0.08
（4）实验小组又设计了图丙实验电路图继续测量一个未知电阻Rx的阻值，图中R1为电阻箱，R2是未知定值电阻，RP为滑动变阻器.要求仅利用电阻箱读数表达Rx的阻值，请在空白处填上适当内容。
①开关S接a，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra。
②开关S接b，保持滑动变阻器滑片P的位置不变，调节________，使电流表示数为I，记下电阻箱阻值为Rb。
③Rx=_______。
④他们在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，致使无法测量Rx的阻值。小明仍用该电路，对上述操作稍作调整，正确测出了Rx的阻值，小明的方法是_________.
【答案】 ①. 右 ②. ed间断路 ③. 0.4 ④. 2.4 ⑤. 右 ⑥. 电压一定，通过导体的电流与导体的电阻成反比 ⑦. 图像是一直线，直观易发现规律 ⑧. 电阻箱R1 ⑨. Ra-Rb ⑩. 将开关S先接b，再接a，其他操作不变
【解析】
【详解】（1）[1]为保护电路，连接电路时应该断开开关，将滑动变阻器阻值调到最大处，由图知道，应滑片P移至最右端。
[2]根据题意知道，合开关后，小明发现电流表、电压表示数均为0，则电路可能断路，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到e时，电压表开始有示数，电流表有示数，此时电路已接通，综上，电路中所有可确定的故障是ed间断路。
（2）[3]由图乙所示电流表知道，选用小量程，分度值为0.02A，故该示数为0.40A。
[4]由于电流表的示数是0.4A，则电压表的示数
电源电压3V不变，则滑动变阻器接入电路的电阻
所以，当将R0阻值换成10Ω，若直接闭合开关，则串联分压原理知道，电压表示数将变为
[5]实验中应保持定值电阻两端的电压不变，由于2.4V大于2V，所以，为了继续实验，应增大滑动变阻器接入电路的电阻，故滑动变阻器滑片应该向右调节。
（3）[6]将R0阻值换成20Ω、25Ω重复上述操作，根据表中数据，考虑到误差因素，电流与电阻之积为
UV=IR0=0.2A×10Ω=0.1A×20Ω=0.08A×25Ω≈2V
即为一定值，由此可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
[7]由于通过导体的电流与导体的电阻成反比，I-R图像为曲线，不便直观判断I与R的定量关系，由 知道，电压不变时，电流I与电阻的倒数成正比，图像是一直线，故将横坐标R变为（或R-1），从而直观判断出了I与R的关系。
（4）[8]将开关S接a，电阻箱和滑动变阻器串联接入电路，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为Ra；将开关S接b，四个电阻串联接入电路，保持滑动变阻器滑片P的位置不变，调节电阻箱，使电流表示数为I，记下电阻箱阻值为Rb；
[9]由于串联电路总电阻等于各分电阻之和，则应用等效代替法知道
Rx=Ra-Rb
[10]在实验中发现，当开关S接b后，无论怎样调电阻箱的阻值，电流表示数都明显小于I，说明电阻箱接入电路的阻值太小，致使无法测量Rx的阻值，小明仍用该电路，对上述操作稍作调整，正确测出了Rx阻值，小明的方法是：将开关S先接b，再接a，其它操作不变。
相关试卷
2023年江苏省苏州市重点中学中考物理二模试卷： 这是一份2023年江苏省苏州市重点中学中考物理二模试卷，共30页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2023年江苏省苏州市姑苏区立达中学中考物理一模试卷(含答案)： 这是一份2023年江苏省苏州市姑苏区立达中学中考物理一模试卷(含答案)，共54页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2022年苏州市姑苏区平江中学中考物理一模试卷： 这是一份2022年苏州市姑苏区平江中学中考物理一模试卷，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
