辽宁省沈阳市一二六中学教育集团2022-2023学年九年级上期中物理（Word版含答案）

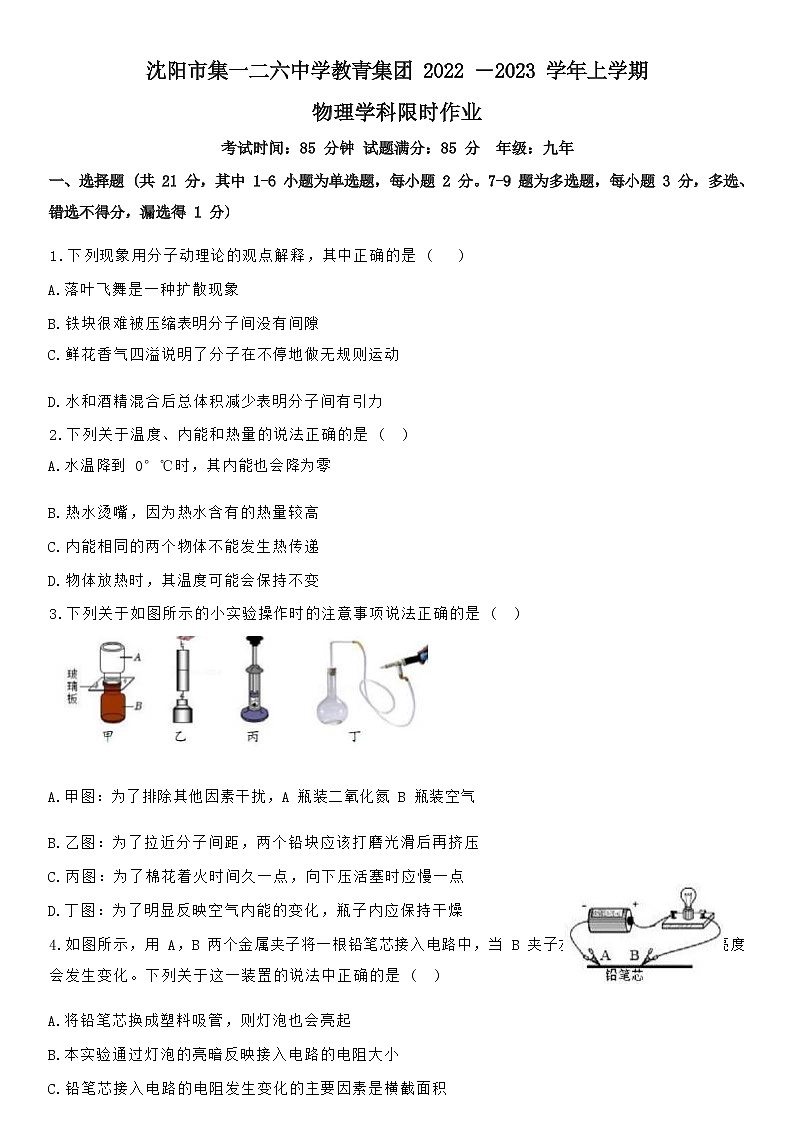

沈阳市集一二六中学教青集团 2022 ―2023 学年上学期

物理学科限时作业

考试时间：85 分钟 试题满分：85 分  年级：九年

一、选择题 (共 21 分，其中 1-6 小题为单选题，每小题 2 分。7-9 题为多选题，每小题 3 分，多选、 错选不得分，漏选得 1 分)

1.下列现象用分子动理论的观点解释，其中正确的是 (   )

A.落叶飞舞是一种扩散现象

B.铁块很难被压缩表明分子间没有间隙

C.鲜花香气四溢说明了分子在不停地做无规则运动

D.水和酒精混合后总体积减少表明分子间有引力

2.下列关于温度、内能和热量的说法正确的是 (  )

A.水温降到 0°℃时，其内能也会降为零

B.热水烫嘴，因为热水含有的热量较高

C.内能相同的两个物体不能发生热传递

D.物体放热时，其温度可能会保持不变

3.下列关于如图所示的小实验操作时的注意事项说法正确的是 (  )

A.甲图：为了排除其他因素干扰，A 瓶装二氧化氮 B 瓶装空气

B.乙图：为了拉近分子间距，两个铅块应该打磨光滑后再挤压

C.丙图：为了棉花着火时间久一点，向下压活塞时应慢一点

D.丁图：为了明显反映空气内能的变化，瓶子内应保持干燥

4.如图所示，用 A，B 两个金属夹子将一根铅笔芯接入电路中，当 B 夹子左右移动时，小灯泡的亮度 会发生变化。下列关于这一装置的说法中正确的是 (  )

A.将铅笔芯换成塑料吸管，则灯泡也会亮起

B.本实验通过灯泡的亮暗反映接入电路的电阻大小

C.铅笔芯接入电路的电阻发生变化的主要因素是横截面积

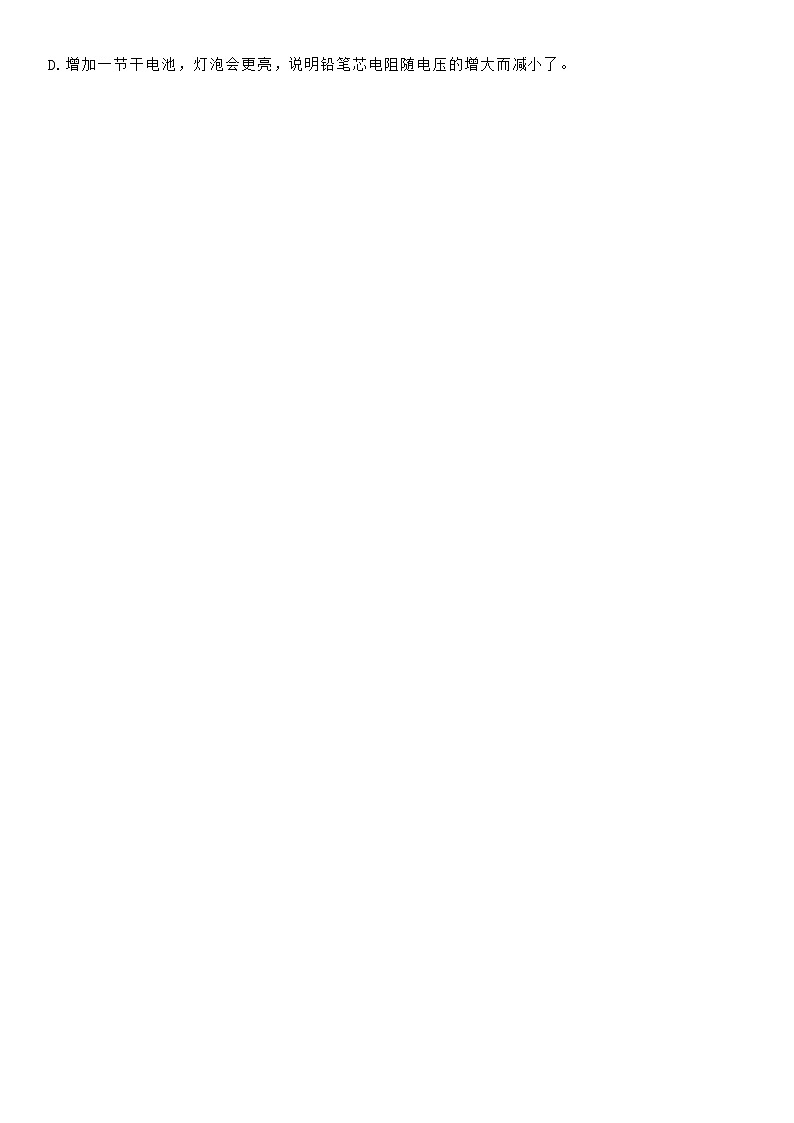

D.增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了。

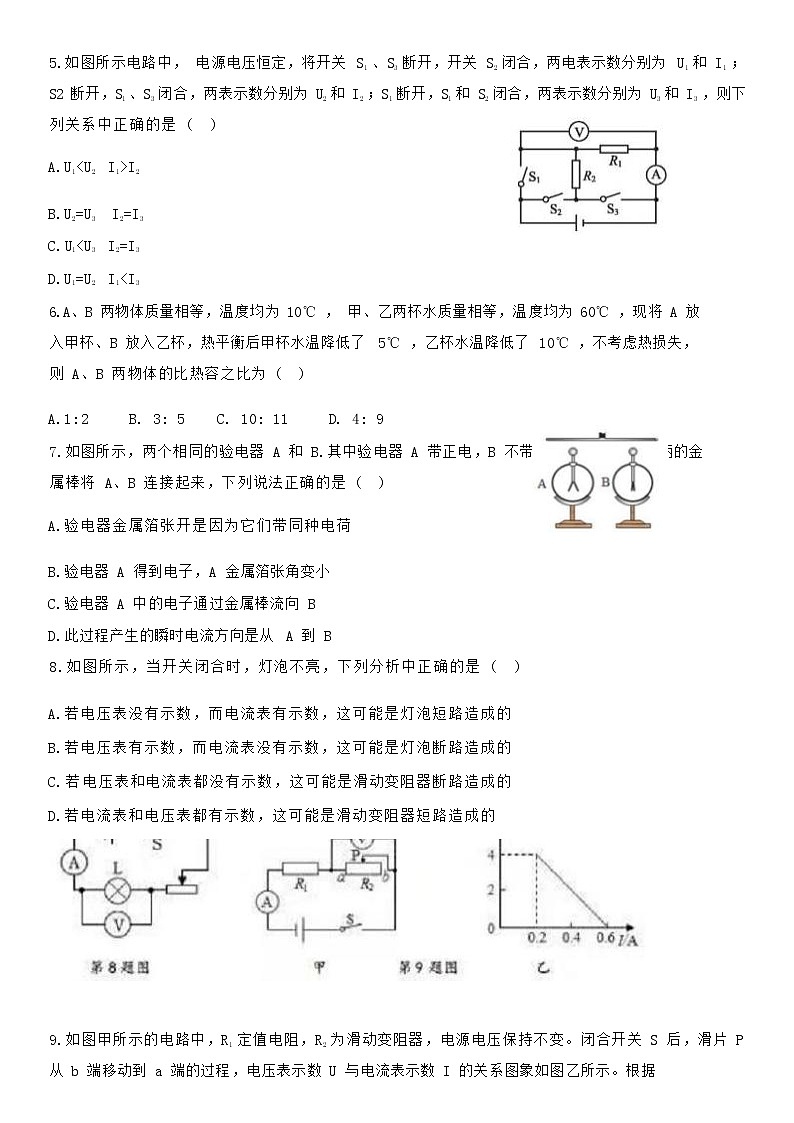

5.如图所示电路中， 电源电压恒定，将开关 S1 、S3 断开，开关 S2 闭合，两电表示数分别为 U1 和 I1 ； S2 断开，S1 、S3 闭合，两表示数分别为 U2 和 I2 ；S1 断开，S1 和 S2 闭合，两表示数分别为 U3 和 I3 ，则下 列关系中正确的是 (  )

A.U1<U2   I1>I2

B.U2=U3    I2=I3

C.U1<U3   I2=I3

D.U1=U2   I1<I3

6.A、B 两物体质量相等，温度均为 10℃ ， 甲、乙两杯水质量相等，温度均为 60℃ ，现将 A 放 入甲杯、B 放入乙杯，热平衡后甲杯水温降低了 5℃ ，乙杯水温降低了 10℃ ，不考虑热损失， 则 A、B 两物体的比热容之比为 (  )

A.1:2     B. 3: 5    C. 10: 11     D. 4: 9

7.如图所示，两个相同的验电器 A 和 B.其中验电器 A 带正电，B 不带电，用带有绝缘手柄的金 属棒将 A、B 连接起来，下列说法正确的是 (  )

A.验电器金属箔张开是因为它们带同种电荷

B.验电器 A 得到电子，A 金属箔张角变小

C.验电器 A 中的电子通过金属棒流向 B

D.此过程产生的瞬时电流方向是从 A 到 B

8.如图所示，当开关闭合时，灯泡不亮，下列分析中正确的是 (  )

A.若电压表没有示数，而电流表有示数，这可能是灯泡短路造成的

B.若电压表有示数，而电流表没有示数，这可能是灯泡断路造成的

C.若电压表和电流表都没有示数，这可能是滑动变阻器断路造成的

D.若电流表和电压表都有示数，这可能是滑动变阻器短路造成的

9.如图甲所示的电路中，R1 定值电阻，R2 为滑动变阻器，电源电压保持不变。闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程，电压表示数 U 与电流表示数 I 的关系图象如图乙所示。根据

图象信息可以计算如下数据，其中正确的数据是 (  )

A. R1 的阻值为 10 Ω                   B. 电源电压为 4V

C. 滑动变阻器的最大阻值为 20 Ω     D. R1 两端电压变化范围为 2V~6V

二、填空题 (每空 1 分，共 18 分)

10.如图所示，两个水果组成的电池可以使发光二极管发光，金属片 A 是水

果电池的▁▁▁(选填“正极”或“负极”)：将发光二极管正、负极接线对

调后，发光二极管不发光，此时水果电池的正，负极之间_____ (选填“有”

或“没有”) 电压。

11. 如图所示是汽油机工作过程中的_______冲程，在该冲程的过程中，汽缸内的气 体内能经过_______ (选填“做功”或“热传递”) 的方式改变的。若该单缸四冲程 汽油机每秒钟完成 120 个冲程。则这台汽油机的飞轮转速是______r/min.

12.如图所示， 电源电压是 3V 且不变，S 闭合后电压表示数为_____V，此时灯

L1 的电阻为 10 Ω，则灯 L2 的电阻为______ Ω；若断开开关，电压表示数将_____

(选填“变大”、“变小”或“不变”)。

13.如图所示，是一种自动测定油箱内油面高度的装置。 电路图中 R0 的

作用是__________：图中油量表是由______ (选填“电压表”或“电流表”)

表改装而成。当油量减少时，该表的示数将______ (选填“变大”、“变

小”或“不变”)。

14.燃料电池型酒精测试仪 (简称“电池型”)，利用酒精与电池内的化学物质发生反应产生电

压，某款“电池型”工作电路如图甲，驾驶员每 100ml 呼出气体内

含有酒精的质量是多少 mg 定义为酒精浓度，燃料电池两端的电压与

进入电池的酒精浓度关系如图乙。已知图中Rp 的阻值为 20 Ω，若驾

驶 员呼 出气体 的 酒精浓度为 60mg/100ml ， 此 时 电流表示 数 为

________A,如果电流表的量程为 0~0.6A，则该测试仪所能检测的最

大酒精浓度是______mg/100ml.

15. 在如图甲所示的电路中，电压表 V1 和 V2 的指针位置相同，

如图乙所示。那么 L1 两端的电压是_______V。若灯 L1 的规格为

“5V，0.5A”，灯 L2 的规格为“5 Ω ，0.4A”，则该电路中的电

源电压不能超过________V。

16.定值电阻 R1 、R2 的电流和电压关系图象如图所示。当把 R1 、R2 并联在某一

电路中时，两电阻两端的电压之比 U1 ：U2=______,若将两个电阻串联起未，接

在 5V 的电压下，则该电路中的电流为______A.

17.如图所示，R1 ：R2=2：1，当开关 S 闭合， 甲、乙两表为电压表时，两表

读数之比 U 甲 ：U 乙=_____，开关 S 断开，甲、乙两表为电流表时，两表的读

数之比 I 甲 ：I 乙=_______

三、计算题 (共 18 分，19 题 8 分，20 题 10 分)

18.用燃气灶烧水，燃烧 0.02kg 的煤气，使 3L 的水从 20℃升高到 70℃ ，已知：煤气的热值为 4.2×107J/kg；水的比热容为 4.2×103J/(kg · ℃)。求：

(1) 0.02kg 煤气完全燃烧放出的热量：

(2) 水吸收的热量：

(3) 燃气灶烧水的效率。

19.如图所示，电源电压恒定，R1 、R2 是定值电阻，R1=10 Ω ，滑动变阻器 R3 标有“20 Ω ，0.5A” 字样，电压表量程 0~3V，电流表量程 0~0.6A，闭合开关 S1 ，S3 ，电流表示数为 0.45A，再闭   合开关 S2 ，电流表示数变为 1.35A，求：

(1) 电源电压

(2) R2 的阻值

(3) 只闭合开关 S2 时，为了电路安全，滑动变阻器允许接入电路的最小阻值是多少？

四，实验题 (共 22 分)

20. (5 分) 如图所示， 甲、乙、丙三图中的装置完全相同；燃料的质量都是 10g，烧杯内的液 体质量和初温也相同。

(1) 比较不同燃料的热值，应选择______两图进行实验，燃料完全燃烧放出的热量，是通过________ 来反映的 (选填“温度计上升示数”或“加热时间”)；

(2) 比较不同物质吸热特点，应选择_______两图进行实验，不同物质吸热的多少是通过______ 来反映的 (选填“温度计上升示数”或“加热时间”)：

(3) 如果已知液体b 的比热容，就可以通过 Q 吸=Q 放 的关系计算出燃料 1 的热值，但是这样  计算出来的热值比真实值偏小一些，请你分析一下造成测量结果偏小的原因_______________.

21. (5 分) 在探究“串联电路电压的规律”实验中：

(1) (2 分) 要用电压表测 L2 两端的电压，连接电路如图甲所示，图中只有一根导线连错了， 请你在连错的导线上画“X”，并用笔画线表示导线将电路连接正确；

(2) 改正电路后，小明连完最后一根导线，两个灯泡就亮了，请你分析出现这种现象的原因： ____________________________；

(3) 经过正确的测量过程，小明得出了如表格所示的一组数据，便得出了“串联电路中各用 电器两端的电压相等”的结论，请你分析出现这种情况的原因是：______________________；

(4) 小明更正了错误后，重新实验，当他测出一组实验数据后就得出了“串联电路中，各用    电器两端电压之和等于电源两端电压”的结论，这样的做法有何不妥?______________________。

22. (8 分) 小明在探究通过导体的电流与导体两端电压和导体电阻的关系时，利用如图甲所示的电 路图，其中电源电压为 6V，且保持不变。滑动变阻器的规格为“20 Ω ，1A”，定值电阻的阻值分别为 5 Ω 、10 Ω 、20 Ω 。小明经历了如下两个探究过程：

(1) 探究“通过导体的电流与导体两端电压的关系”时，小明将阻值为 10Ω的定值电阻连人 电路。进行实验操作如下：

 1  连接电路时，开关应该处于断开状态，闭合电路前，滑动变阻器滑片应调到_____ (选填 A 成

B)。开关闭合后，调节滑动变阻器的时候眼晴要看着______表，让其示数成倍数增长，再观察 另一块电表的示数是否也成倍数改变。

2  小明将记录的数据填入表格里，然后拿给老师审查时，老师指出第______次数据并不是通过测

量得到的，请你说出这么判断的理由是____________________________。

(2) 探究“通过导体的电流与导体的电阻关系”时，小明使用了 5 Ω 、10 Ω 、20Ω的电阻， 进行实验操作如下：

①小明用 5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把 R 换为 10 Ω

的电阻接入电路。闭合开关，应向______ (选填“A”或“B”) 端移动滑片，直至电压表示数为______V 时，读出电流表的示数；

②当R 换成 20Ω电阻时发现，滑动变阻器连入最大阻值太小，无法完成实验，为了完成 实验，滑动变阻器的最大阻值不得小于_____ Ω；

③解决问题后，小明完成了三次实验，并将记录数据制成如图丙所示的图象，根据图像可以得出结论：

。

___________________________

23. (4 分) 用如图甲所示的电路测量小灯泡的电阻，小灯泡的正常工作时的电压为 2.5V (超

出正常工作电压容易损坏小灯泡)。

(1) 按照要求正确组装电路，闭合开关。移动滑片到某一位置，电压表的示数如图乙所示。 要测量灯泡的正常工作时的电流，应将图甲中滑动变阻器的滑片向_____ (选填“A”或“B”) 端移动，使电压表的示数为_______V，记录此时电流表示数，计算出灯泡正常发光时电阻。

(2) 移动滑片，记下多组数据，并绘制成图丙所示图象。

(3) 用该灯泡和电压表，测未知电阻 RX 的阻值，电路图如图丁。步骤如下：

①只闭合 S0 、S1 ，移动滑片，使电压表示数为 1V，由图丁可知灯泡的电流为_______A；

②保持滑片位置不变，只闭合 S0 、S2 ，电压表示数为 2.6V；

③RX 的阻值为_______ Ω 。 五，综合能力题 (共 6 分)

24、随着科技的日新月异，家用电器已经是生活中不可或缺的用具。

(1) 下列关于家用电器的说法中正确的是 (  )

A 家庭电路中,电饭锅正常工作的电压是 220V

B.家庭电路中，家用电器之间都是串联的

C.家庭电路中，家用节能灯的电阻大概是 22 Ω

D.家庭电路中，给电池充电的过程中电能转化为内能

(2) 小明学习完电学知识后，打算将自己的台灯 (如图甲所示) 改就为亮度可调的台灯，于是给台 灯加装一个电位器，如图乙所示，为了实现顺时针调节电位器，灯泡变亮的功能，小明应该在电位器 的 a、b、c 三个接线柱中选择______两个接线柱接入电路中。

(3)(1 分) 小明买来了声控开关和光控开关，以及小灯泡设计组装一个声控灯，当晚上有声 音的时候，小夜灯自动亮起，而且使用电池供电，可以在晚上手持小夜灯当手电筒使用。请你 将小明设计的电路图补完整。

要求：①当光线弱的时候光控开关 S1 闭合，当有声音的时候声控开关 S2 闭合

②当光线弱且有声音的时候，小夜灯才会亮起

(4) 小明发现小夜灯正常工作的电压是 2.5V，此时小夜灯的电阻为 10 Ω ，为了让小夜灯正常 工作，至少需要______节新的干电池供电，还需要_____联______ Ω的定值电阻。

2022-2023 学年 126 中学九年级上期中物理答案

一、选择

二、填空

10. 正极  有

11. 压缩  做功  3600

12. 5       变大

13. 保护电路   变小

14. 0.15    240

15. 4.4       6

16. 1:1       0.2

17. 3:1    2:3

三、计算题

18.   (1) 8.4×105J/ Kg· ℃    (2) 6.3×105J         (3) 75%

19.   (1) 4.5V       (2) 5 Ω    (3) 4Ω

四、实验题

20.   (1) 甲乙  温度计上升示数   (2) 甲丙  加热时间   (3) 燃料没有完全燃烧 (燃料完全燃烧没有完全被液体 b 吸收，存在热量损失，答案合理即可)

21.   (1) (2) 连接电路前开关未断开

(3) 使用了相同规格的小灯泡   (4) 仅进行一次实验，实验结果具有偶然性不能得到普遍规律。

22.   (1) ①A   电压 ② 1     电路中最小电流为 0.2A ，大于第一组数据的 0.1A       (2) ①A；2 ②40 ③在导体两端的电 压一定时，通过导体的电流与导体的电阻成反比

23.   (1) B    2.5     (3)  0.2    8

24.   (1) A    (2) bc       (3) (4) 2  串 2
