青竹湖湘一外国语学校 2022-2023 学年第一学期期中考试 初三物理 (问卷)满分 100 分一、选择题 (本大题共 12 小题，共 36 分，第 11、12 题为双选，少选扣 1 分，错选扣 3 分)1．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电 功率”单位的是 (    )A ．欧姆                 B ．安培                 C ．焦耳                 D ．瓦特2 ．用电器是将电能转化为其他形式能的器件，下列用电器中，利用电能转化为机械能的是 (    )A ．电熨斗               B ．电灯                 C ．洗衣机               D ．电视机3．如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是(    )A ．摩擦过程中创造了电荷                         B ．金属箔张开是由于同种电荷相排斥C ．经橡胶棒接触后的验电器带正电荷               D ．摩擦过的橡胶棒带正电荷
第 3 题图
第 6 题图

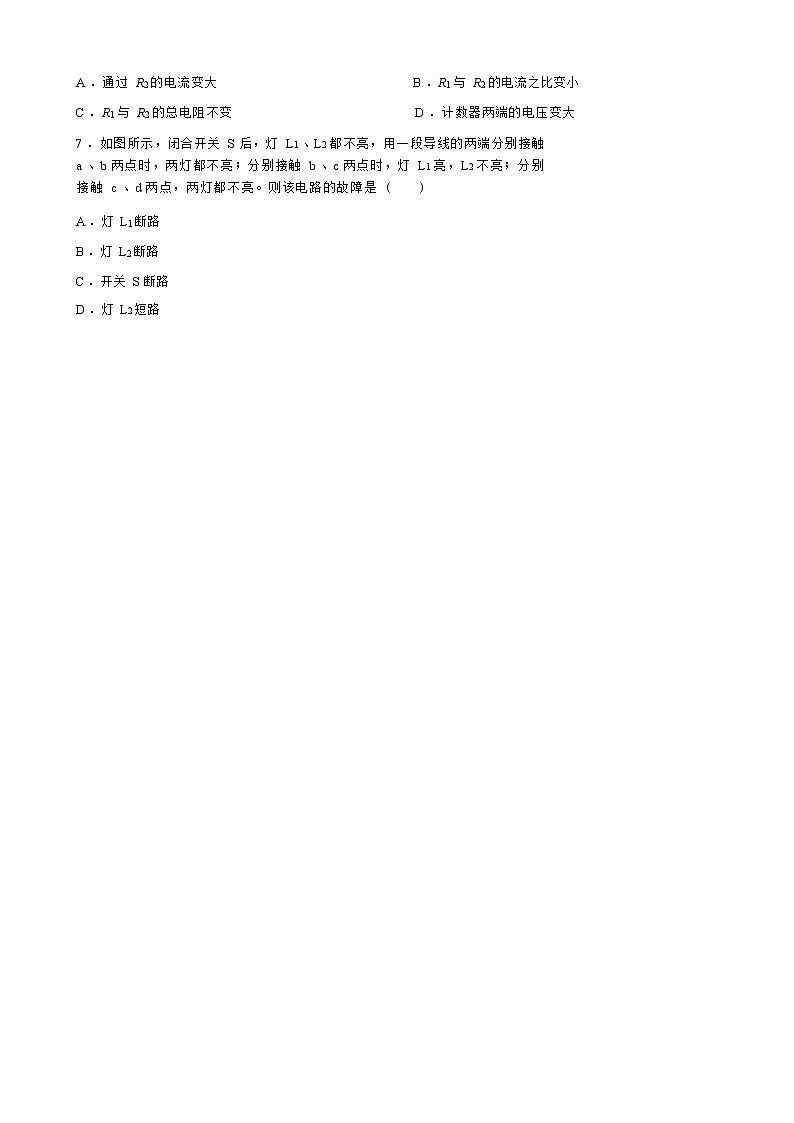

 4 ．LED 灯是一种节能光源，其核心元件是发光二极管，发光二极管的主要材料是 (    )A ．陶瓷                 B ．半导体               C ．超导体               D ．橡胶5 ．关于电功，下列说法中正确的是 (    )A ．用电器消耗的电能越大， 电流做的功一定越多    B ．通过用电器的电流越大， 电流做的功一定越多C ．用电器两端的电压越大， 电流做的功一定越多    D ．用电器通电的时间越长， 电流做的功一定越多6 ．小红为某商场入口设计的购物人数计数装置的简化电路如图所示，R1 为定值电阻，R2 为光敏电阻，当 有激光照射时电阻变小。闭合开关，当有人通过时激光被遮挡一次，计数器会自动计数一次 (分析电路时， 计数器可视为电压表) 。激光被遮挡瞬间，下列说法正确的是 (    )A ．通过 R2 的电流变大                             B ．R1 与 R2 的电流之比变小C ．R1 与 R2 的总电阻不变                           D ．计数器两端的电压变大7 ．如图所示，闭合开关 S 后，灯 L1 、L2 都不亮，用一段导线的两端分别接触 a 、b 两点时，两灯都不亮；分别接触 b 、c 两点时，灯 L1 亮，L2 不亮；分别 接触 c 、d 两点，两灯都不亮。则该电路的故障是 (    )A ．灯 L1 断路B ．灯 L2 断路C ．开关 S 断路D ．灯 L2 短路
8 ．小红在做“探究串联电路电压的规律”实验时，连好了如图的电路，闭合开关 S 后发现 L1 正常发光，L2 只能微弱发光，以下对于这一现象产生原因的分析中，合理 的是 (    )A ．灯泡 L2 发生了断路B ．由于灯泡 L2 的电阻较大，其实际功率较小C ．灯泡 L2 发生了短路D ．由于灯泡 L2 的电阻较小，其实际功率较小9 ．如表所示是某品牌电热水壶的铭牌，根据铭牌给出的信息，下列说法正确 的是 (    )A ．电热水壶只能在 220V 电压下工作B ．电热水壶正常工作时的电流为 0.25AC ．电热水壶正常工作时的电阻为 55ΩD ．电热水壶正常工作 30min 消耗的电能为 0.88kW ·h10．王老师把标有“220V    40W”和“220V    100W”的甲、乙两盏灯串联接 在 220V 的电源上 (设灯丝电阻不变) ，则下列判断正确的是 (    )A ．两盏灯的总功率等于 140W                   B ． 甲灯消耗的实际功率等于 10WC ． 甲灯两端的实际电压小于 110V            D ．两盏灯的总功率小于 40W11．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源 (4.5V) 、电流表 (量程0~ 0.6A) 、电压表、三个定值电阻 (5Ω 、10Ω 、200Ω) ，滑动变阻器标有“30Ω    1A”字样，如图所示。下 列说法正确的是 (    )A ．将定值电阻 10Ω换成 20Ω ，为了保证安全，在闭合开关前，应将滑片调至最大阻值B ．移动滑片记录多组数据，主要目的是为了减小实验误差C ．探究过程中定值电阻两端电压设定值的合理范围是 1.8~3.0VD ．实验结论是“在电压一定时，导体电阻与通过导体的电流成反比”
第 11 题图
第 12 题图
12．如图所示的电路中，电源电压保持不变。闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程，电压表示数 U 与电流表示数 I 的关系图像如图所示。下列说法正确的是 (    )A ．电源电压为 4VB ．滑动变阻器 R2 的最大阻值为 20ΩC ．R1 的阻值为 10ΩD ．若将电压表改用0~3V 量程，R2 可调的最大值为 15Ω二、填空题 (本大题共 26 分，每空 2 分)13．家庭电路中，一台额定功率为 1100W 的空调正常工作时，通过的电流为_________A ，一盏日光灯正 常发光时的电流约为 0. 15A ，相当于_________mA。
14．将两根外形相同、材料不同的电阻丝按如图的连接方式接入电路中，R1>R2 ，分别通过 R1 、R2 的电流 I1_________I2 ，并将两根完全相同的火柴头分别放在两电阻丝上，闭合开关一段时间后，发现_________ 上的火柴头先燃烧。第 14 题图                                               第 15 题图15．如图所示的电路中，L1 标有“6V    3W” ，L2 标有“3V    3W” ，假设灯泡电阻保持不变。闭合开关 后，两灯均发光，此时电路的总电阻 R 总=_________Ω ，两电压表示数之比 U1 ：U2=_________。16．如图所示的电路， 电源电压 3V 保持不变。闭合开关 S1 、S2 ， 电流表的示数为 0.3A ，则 R1 的阻值是 _________Ω；断开开关 S2 后， 电流表示数为 0. 1A；此时 R2 消耗的电功率是_________W。
第 16 题图
第 17 题图
第 18 题图
17．如图甲所示是某品牌电饭煲，图乙是该电饭煲的电路图，它有加热和保温两档，通过开关 S 进行调节， 在低温档时，开关 S 应________ ，电饭煲工作时，将电能转化为________能。18．如图电路中，电源电压不变，两个电压表 V1 、V2 选择不同的量程 (0~3V 或 0~15V) ，闭合开关 S ， 当滑片 P 在某一端点时，电流表示数为 0.2A，R2 消耗的电功率为2W；当滑片 P 移动至某一位置时，电流 表示数为 0.25A ，电压表 V2 的变化量为 0.5V ，则 V1 的变化量为________V ，电源电压为________V ，不更 换电表量程，在保证安全的前提下，通过移动变阻器滑片 P，电压表 V1 的最大示数与最小示数之比为______。三、实验题 (本大题共 24 分，每空 2 分)19．小明家电能表如图所示，图中甲、乙分别是小明家 5 月初和6 月初电能表的示数，请回答下列问题：(1) 小明家在这个月总共用电_________kW ·h；(2) 由表盘可知，小明家接入用电器的总功率不能超_________W；(3) 小明将某用电器单独接在该表上，当用电器工作 4min 后， 电能表转盘转过 60r ，该用电器消耗的实 际功率是_________W。
20．如图所示，小明在做“测量小灯泡额定电功率”的实验。实验室有如下器材： 电源 (电压恒为 6V 不 变) 、小灯泡 (额定电压为 2.5V ，灯丝的电阻约为 10Ω) 、 电流表、 电压表、开关各一个，规格分别为 R1“10Ω    1A”和 R2“30Ω    0.5A”的滑动变阻器各一个，导线若干。(1) 连接电路时，小明应选用规格为________  (选填“R1 ”、“R2 ”) 的滑动交阻器。(2) 闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡发生_______。(3) 通过实验，小灯泡的 U-I 图像如图乙所示，则小灯泡的额定功率为________W。21．如图所示，是探究电流通过导体时产生热量的多少跟什么因素有关的实 验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U 形管中 液面高度的变化反映密闭空气温度的变化，闭合开关前，A 、B 两 U 形管内 液面相平。( 1 ) 实验中 ， 乙容器外部的电阻的作用是为了使左右容器内导体中的 ________不相等。(2) 由于电流通过导体产生的热量不易直接测量，因此在实验中是通过观 察 U 形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采 用的物理研究方法是________法。(3) 通过对比观察 A 、B 两 U 形管中液面高度的变化，________容器中导体的电阻产生的热量较多。   22．小明同学在课堂上学习了“电流与电压的关系”后，准备用以下器材来验证实验结论：学生电源 (3V)、 电流表 (0~0.6A ，0~3A) 、电压表 (0~3V ，0~15V) 、定值电阻一个、滑动变阻器 (50Ω ，1A) 、导 线若干。根据图所示的电路图进行实验。     U/V0.51.01.52.02.5I/A0. 140.240.340.440.54   (1) 连接电路，闭合开关前，滑动变阻器滑片 P 应处于最_______端。(2) 实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片 P 应向_______移动。(3) 小明同学调节滑动变阻器，测出通过电阻 R 的电流和对应的电压值，如上表所示，分析数据后发现 表格中的数据不符合“在电阻一定时，通过电阻的电流与电阻两端电压成正比”的结论，检查两电表均无 故障，原因是___________________。
四、计算题 (共 14 分，23 题 6 分，24 题 8 分)23．如图， 电源电压保持不变，R1 、R2 为定值电阻，R1= 10Ω ，R2=20Ω 。只闭合开关 S3 时，电流表的示数 为 0.2A 。求：(1) 电源电压；(2) 开关 S2 断开，S1 、S3 闭合时，通电 10s ，电路消耗的电能；(3) 开关 S3 断开，S1 、S2 闭合时， 电路的总功率。    24．如图电路， 电源电压保持不变，有一个额定电压为 3V 的小灯泡，其两端电压与电流的 5 组数据如下 表所示。滑动变阻器铭牌上标有“2A”字样，最大阻值模糊不清。当 S1 、S2 均闭合，并且将变阻器 R2 调 至最大阻值时， 电流表的示数 I1 为 0.4A ，电压表示数为 U1 ，变阻器 R2 的功率为 P2 ；接着再仅将 S2 断开， 电流表的示数为 I2 ，电压表示数为 U2 ，变阻器 R2 的功率为 P2 '，且 P2 ：P2 '= 16：9 ，U1 ：U2=8 ：9 。求： 电压 U/V11.522.53电流 I/A0.250.300.350.380.40(1) 小灯泡 L 正常发光时的阻值；(2) I2 的大小；(3) 变阻器的最大阻值；(4) 选择合适的电流表和电压表量程，用阻值合适的定值电阻 R3 代替小灯泡 L ，要求在开关均闭合的情 况下，调节 R2 能使电流表和电压表分别达到满偏，且电路能正常工作，求满足条件的电路总功率最小值。
参考答案一、选择题题号123456789101112答案DCBBADBDCDACBC二、填空题13．5           15014．=          R115．15          5:116．10          0.217．断开     内18．0.5          12          3:2三、实验探究题19.  (1) 200；    (2) 8800；       (3) 75020.  (1) R2 ；       (2) 短路；       (3) 0.62521.  (1) 电流；    (2) 转换；       (3) 甲22.  (1) 右；    (2) 左；       (3) 电流表未调零四、综合计算题23．  (1) 6V(2) 36J(3) 5.4W24．  (1) 7.5 Ω(2) 0.3A(3) 30Ω(4) 7.2W
