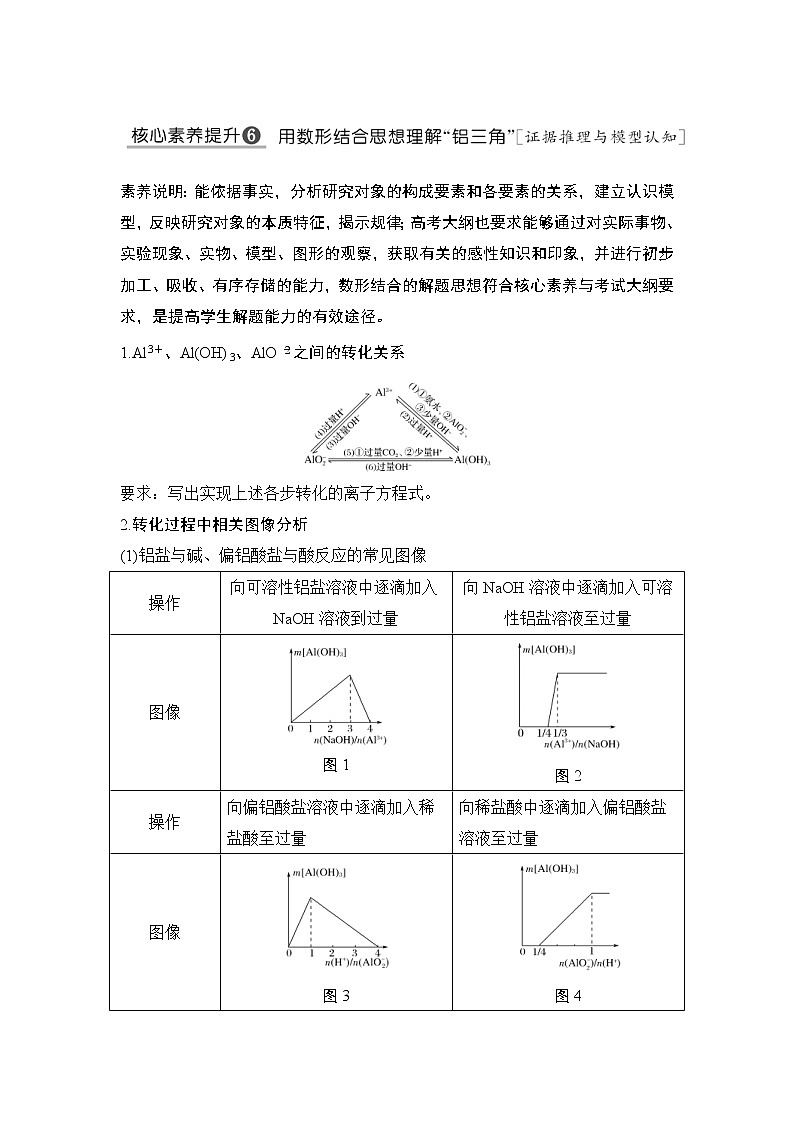

2022年高考化学二轮复习核心素养提升6 用数形结合思想理解“铝三角” (含解析)

素养说明：能依据事实，分析研究对象的构成要素和各要素的关系，建立认识模型，反映研究对象的本质特征，揭示规律；高考大纲也要求能够通过对实际事物、实验现象、实物、模型、图形的观察，获取有关的感性知识和印象，并进行初步加工、吸收、有序存储的能力，数形结合的解题思想符合核心素养与考试大纲要求，是提高学生解题能力的有效途径。

1.Al3＋、Al(OH)3、AlO之间的转化关系

要求：写出实现上述各步转化的离子方程式。

2.转化过程中相关图像分析

(1)铝盐与碱、偏铝酸盐与酸反应的常见图像

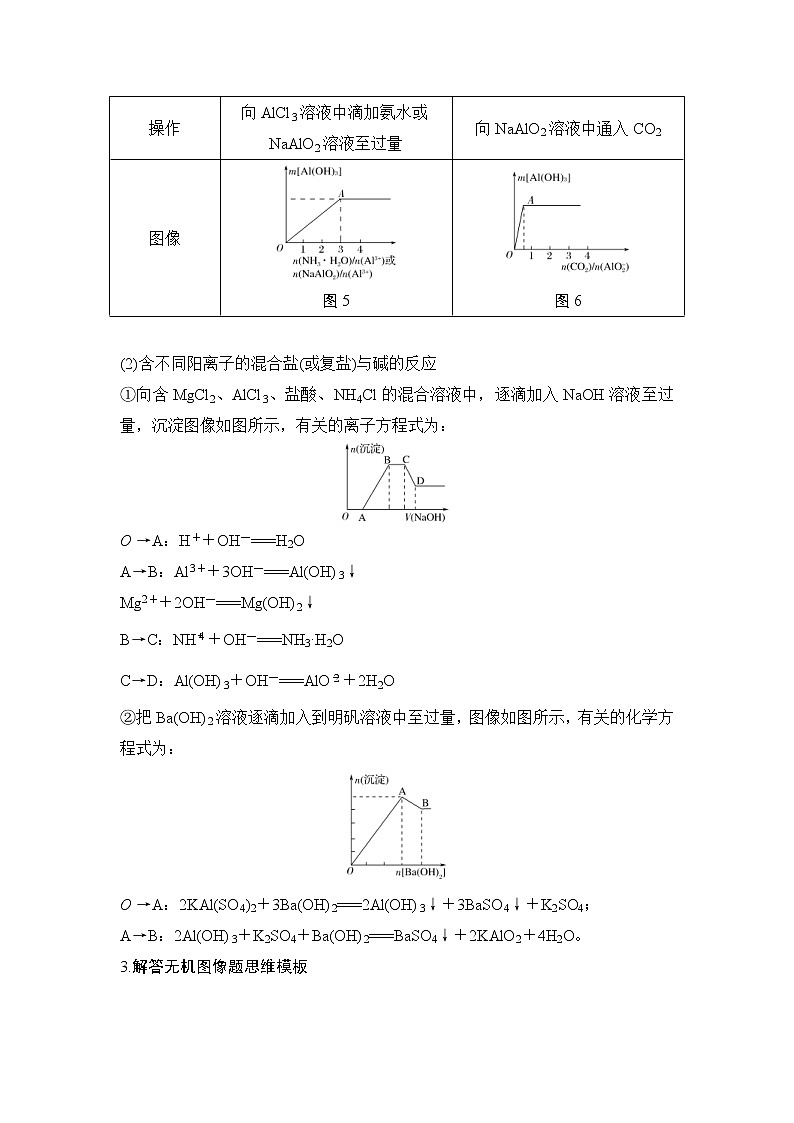

(2)含不同阳离子的混合盐(或复盐)与碱的反应

①向含MgCl2、AlCl3、盐酸、NH4Cl的混合溶液中，逐滴加入NaOH溶液至过量，沉淀图像如图所示，有关的离子方程式为：

O →A：H＋＋OH－===H2O

A→B：Al3＋＋3OH－===Al(OH)3↓

Mg2＋＋2OH－===Mg(OH)2↓

B→C：NH＋OH－===NH3·H2O

C→D：Al(OH)3＋OH－===AlO＋2H2O

②把Ba(OH)2溶液逐滴加入到明矾溶液中至过量，图像如图所示，有关的化学方程式为：

O →A：2KAl(SO4)2＋3Ba(OH)2===2Al(OH)3↓＋3BaSO4↓＋K2SO4；

A→B：2Al(OH)3＋K2SO4＋Ba(OH)2===BaSO4↓＋2KAlO2＋4H2O。

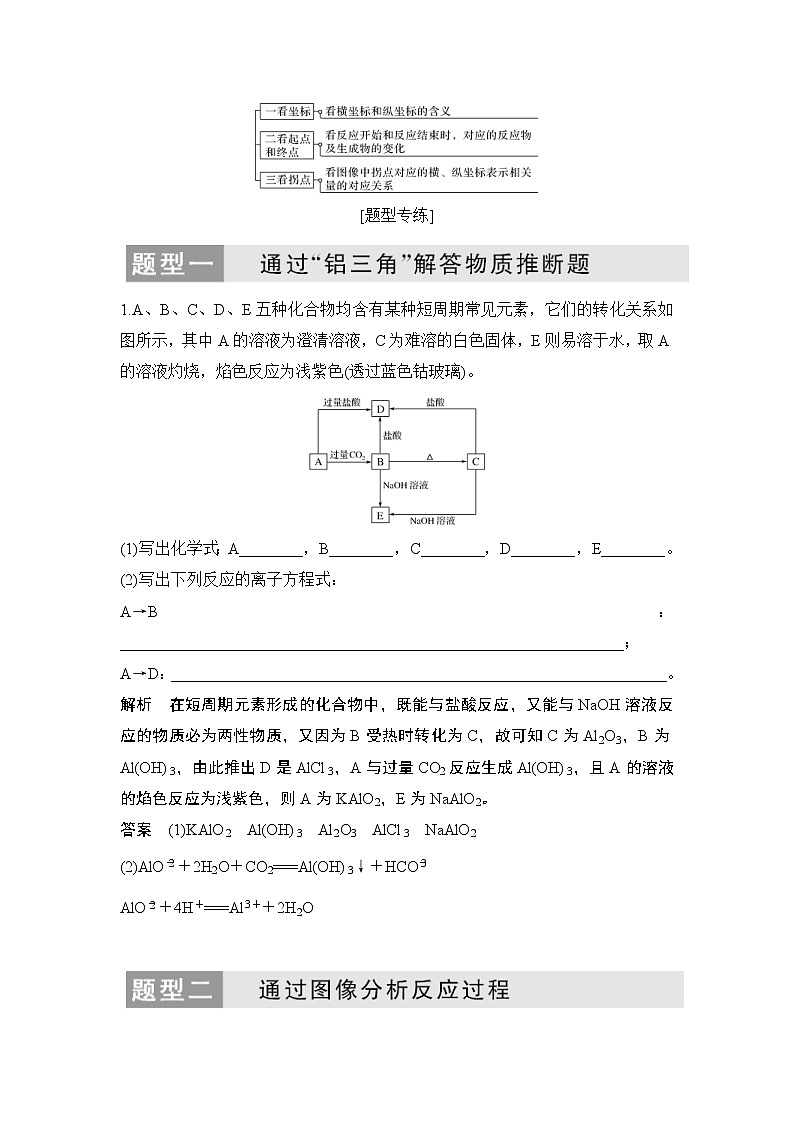

3.解答无机图像题思维模板

[题型专练]

1.A、B、C、D、E五种化合物均含有某种短周期常见元素，它们的转化关系如图所示，其中A的溶液为澄清溶液，C为难溶的白色固体，E则易溶于水，取A的溶液灼烧，焰色反应为浅紫色(透过蓝色钴玻璃)。

(1)写出化学式：A________，B________，C________，D________，E________。

(2)写出下列反应的离子方程式：

A→B：_______________________________________________________________；

A→D：______________________________________________________________。

解析　在短周期元素形成的化合物中，既能与盐酸反应，又能与NaOH溶液反应的物质必为两性物质，又因为B受热时转化为C，故可知C为Al2O3，B为Al(OH)3，由此推出D是AlCl3，A与过量CO2反应生成Al(OH)3，且A的溶液的焰色反应为浅紫色，则A为KAlO2，E为NaAlO2。

答案　(1)KAlO2　Al(OH)3　Al2O3　AlCl3　NaAlO2

(2)AlO＋2H2O＋CO2===Al(OH)3↓＋HCO

AlO＋4H＋===Al3＋＋2H2O

2.(安徽高考)室温下，在0.2 mol·L－1 Al2(SO4)3溶液中，逐滴加入1.0 mol·L－1 NaOH溶液，实验测得溶液pH随NaOH溶液体积变化曲线如图，下列有关说法正确的是(　　)

A.a点时，溶液呈酸性的原因是Al3＋水解，离子方程式为： Al3＋＋3OH－Al(OH)3

B.a～b段，溶液pH增大，Al3＋浓度不变

C.b～c段，加入的OH－主要用于生成Al(OH)3沉淀

D.d点时，Al(OH)3沉淀开始溶解

解析　A项，a点时，即为Al2(SO4)3溶液，由于Al3＋水解：Al3＋＋3H2OAl(OH)3＋3H＋，溶液呈酸性，错误；B项，a～b段，主要是滴入的NaOH溶液中和了水解生成的H＋，c(H＋)减小，溶液pH增大，另外，一方面，c(H＋)减小一定程度上促进了Al3＋的水解，另一方面溶液体积增大，故c(Al3＋)减小，错误；C项，b～c段，pH变化缓慢，主要发生反应：Al3＋＋3OH－===Al(OH)3↓，正确；D项，c点后pH变化较快的一段，为Al3＋沉淀完全，Al(OH)3未溶解而c(OH－)增大的过程，d点前pH变化较缓慢的一段反应为：Al(OH)3＋OH－===AlO＋2H2O，故d点时，Al(OH)3已完全溶解，错误。

答案　C

3.下列实验操作对应的图像不正确的是(　　)

解析　A项，向MgCl2、AlCl3溶液中加入NaOH溶液，会产生Al(OH)3、Mg(OH)2沉淀，当NaOH溶液过量时，Al(OH)3沉淀又逐渐溶解，最后只剩余Mg(OH)2沉淀，图像与反应事实符合，正确；B项，向HCl、MgCl2、AlCl3、NH4Cl溶液中加入NaOH溶液，首先与HCl反应，无沉淀产生，然后产生Al(OH)3、Mg(OH)2沉淀，再生成NH3·H2O，最后Al(OH)3沉淀溶解，只有Mg(OH)2沉淀，图像与反应事实符合，正确；C项，向NaOH、NaAlO2溶液中加入HCl溶液，首先与NaOH反应，没有沉淀生成，然后与AlO反应生成Al(OH)3沉淀，HCl溶液过量后，Al(OH)3沉淀完全溶解，图像与反应事实符合，正确；D项，向NaOH、Na2CO3混合溶液中滴加稀盐酸，首先与NaOH反应，没有气体生成，后与Na2CO3反应生成NaHCO3，没有气体生成，再与NaHCO3生成气体，图像与反应事实不符合，符合题意。

答案　D

4.(天津高考)向盛有10 mL 1 mol·L－1 NH4Al(SO4)2溶液的烧杯中滴加1 mol·L－1 NaOH溶液，沉淀的物质的量随NaOH溶液体积的变化示意图如下：

(1)写出m点反应的离子方程式：________________________________________。

(2)若在NH4Al(SO4)2溶液中改加20 mL 1.2 mol·L－1 Ba(OH)2溶液，充分反应后，溶液中产生沉淀的物质的量为________mol。

解析　(2)因NH4Al(SO4)2的物质的量为0.01 L×1 mol·L－1＝0.01 mol，Ba(OH)2的物质的量为0.02 L×1.2 mol·L－1＝0.024 mol，产生沉淀的反应有两类，一是SO＋Ba2＋===BaSO4↓，n(SO)＝0.01 mol×2＝0.02 mol，0.02 mol＜0.024 mol，故n(BaSO4)＝0.02 mol；二是OH－参与的反应，

Al3＋　　＋　　3OH－　　===　　Al(OH)3↓

0.01 mol       0.03 mol         0.01 mol

OH－余0.024 mol×2－0.03 mol＝0.018 mol，之后发生反应：NH＋OH－===NH3·H2O，n(NH)＝0.01 mol，再消耗OH－ 0.01 mol，则剩余OH－为0.018 mol－0.01 mol＝0.008 mol，最后发生沉淀的溶解：Al(OH)3＋OH－===AlO＋2H2O，OH－为0.008 mol，溶解Al(OH)3 0.008 mol，则剩余Al(OH)3为0.01 mol－0.008 mol＝0.002 mol。溶液中产生沉淀的物质的量为0.02 mol＋0.002 mol＝0.022 mol。

答案　(1)NH＋OH－===NH3·H2O

(2)0.022
