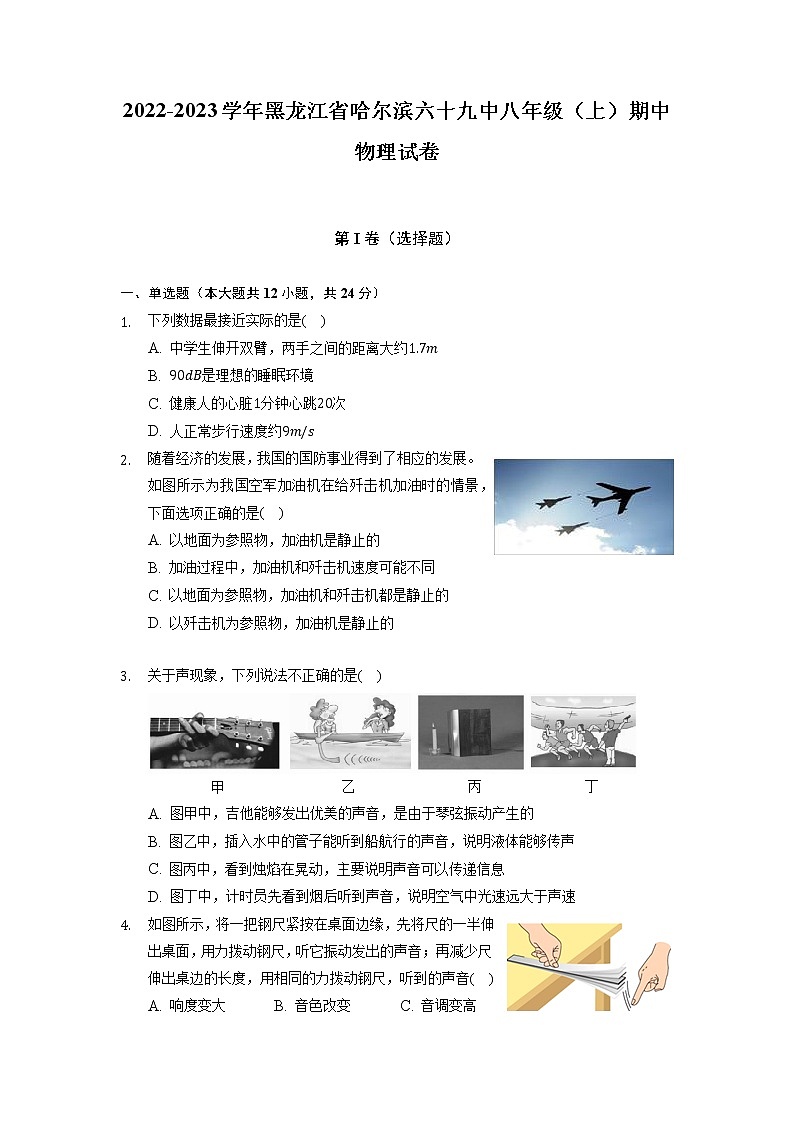

2022-2023学年黑龙江省哈尔滨六十九中八年级（上）期中物理试卷


第I卷（选择题）

一、单选题（本大题共12小题，共24分）
1. 下列数据最接近实际的是(    )
A. 中学生伸开双臂，两手之间的距离大约1.7m
B. 90dB是理想的睡眠环境
C. 健康人的心脏1分钟心跳20次
D. 人正常步行速度约9m/s
2. 随着经济的发展，我国的国防事业得到了相应的发展。如图所示为我国空军加油机在给歼击机加油时的情景，下面选项正确的是(    )
A. 以地面为参照物，加油机是静止的
B. 加油过程中，加油机和歼击机速度可能不同
C. 以地面为参照物，加油机和歼击机都是静止的
D. 以歼击机为参照物，加油机是静止的

3. 关于声现象，下列说法不正确的是(    )

A. 图甲中，吉他能够发出优美的声音，是由于琴弦振动产生的
B. 图乙中，插入水中的管子能听到船航行的声音，说明液体能够传声
C. 图丙中，看到烛焰在晃动，主要说明声音可以传递信息
D. 图丁中，计时员先看到烟后听到声音，说明空气中光速远大于声速
4. 如图所示，将一把钢尺紧按在桌面边缘，先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音；再减少尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音(    )
A. 响度变大 B. 音色改变 C. 音调变高 D. 音调变低
5. 关于声现象，下列说法正确的是(    )
A. 甲图，共鸣的条件是两个音叉响度相同
B. 乙图，声音可以像光一样反射
C. 丙图，汽车排气管上安装消音器，在传播过程中减弱噪声
D. 丁图，拨动橡皮筋发声，最细的橡皮筋音调最低
6. 下列生活中的光现象与小孔成像的原理相同的是(    )
A. 桥在水中的“倒影” B. 水中筷子“变弯”
C. 放大镜看到放大的像 D. 手影的形成
7. 下列原理图与光学仪器不相符的是(    )
A.       放大镜
B.         照相机
C.         电影机
D.          望远镜

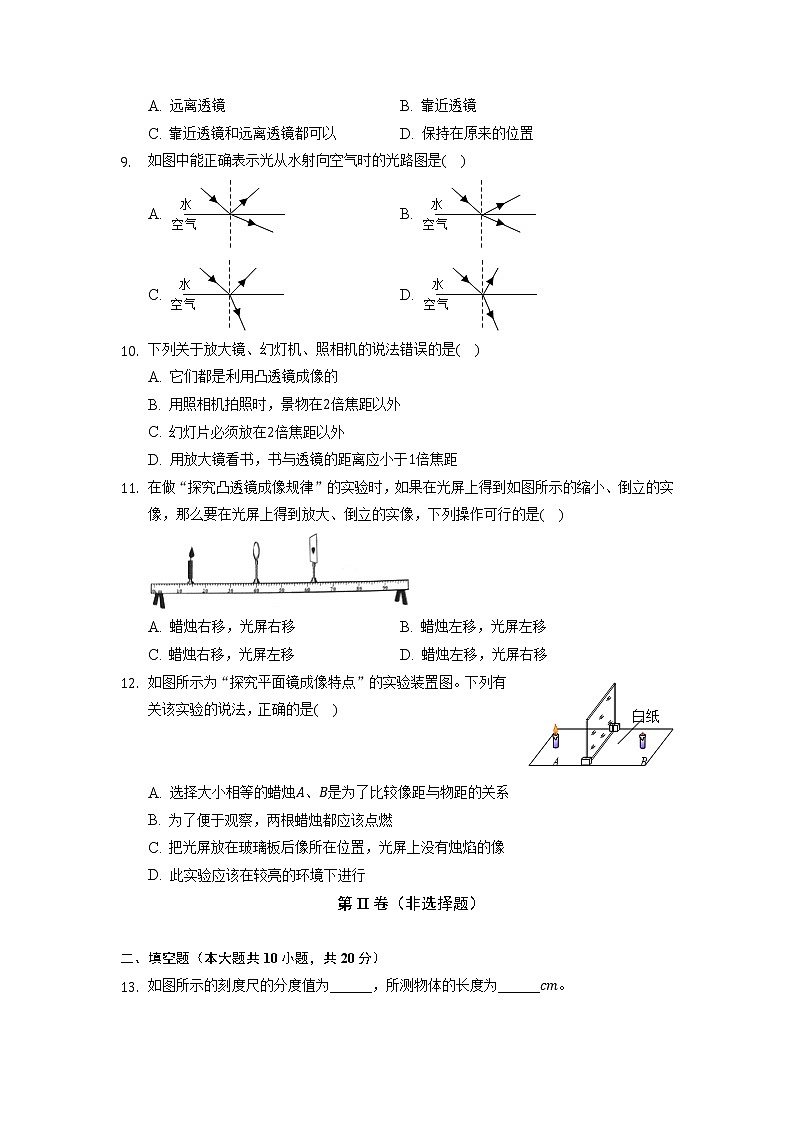

8. 在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏(    )


A. 远离透镜 B. 靠近透镜
C. 靠近透镜和远离透镜都可以 D. 保持在原来的位置
9. 如图中能正确表示光从水射向空气时的光路图是(    )
A. B.
C. D.
10. 下列关于放大镜、幻灯机、照相机的说法错误的是(    )
A. 它们都是利用凸透镜成像的
B. 用照相机拍照时，景物在2倍焦距以外
C. 幻灯片必须放在2倍焦距以外
D. 用放大镜看书，书与透镜的距离应小于1倍焦距
11. 在做“探究凸透镜成像规律”的实验时，如果在光屏上得到如图所示的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是(    )

A. 蜡烛右移，光屏右移 B. 蜡烛左移，光屏左移
C. 蜡烛右移，光屏左移 D. 蜡烛左移，光屏右移
12. 如图所示为“探究平面镜成像特点”的实验装置图。下列有关该实验的说法，正确的是(    )


A. 选择大小相等的蜡烛A、B是为了比较像距与物距的关系
B. 为了便于观察，两根蜡烛都应该点燃
C. 把光屏放在玻璃板后像所在位置，光屏上没有烛焰的像
D. 此实验应该在较亮的环境下进行
第II卷（非选择题）

二、填空题（本大题共10小题，共20分）
13. 如图所示的刻度尺的分度值为______，所测物体的长度为______cm。

14. 如图是小明同学描绘的两个物体运动s-t图像。由图像可知，甲物体前2s内运动的路程是______m；乙物体运动的速度是______m/s。

15. 打电话时，我们仅凭声音就可判断对方是谁，这是通过声音的______进行判断的；从手机中听到对方的声音，是由于手机的喇叭______产生。
16. 某同学用图甲实验装置做小孔成像实验并研究小孔成像的特点。烛焰在半透明纸上所成的像是______(选填“实”或“虚”)像，其成像的原理是______。
17. 如图甲所示，自行车的尾灯由许多小平面镜组成。夜晚，当后面汽车的车灯照射在小平面镜上时，经过两次反射后，反射光线平行于原入射光线反方向射回去，给后车司机警示作用。图乙中的______(填“A”或“B”)是自行车尾灯的原理图，它______(填“是”或“不是”)光源。图乙中另一个图是______的原理图。

18. 小聪同学对着镜子整理自己的着装，她身高为1.75m，她在镜中像的高度是______m；当她逐渐靠近平面镜的过程中，像的大小______(选填“逐渐变大”、“逐渐变小”或“不变”)。
19. 在较暗的教室里，把一个小平面镜粘在白纸上，然后将白纸挂在黑板上。用手电筒的光照射白纸和平面镜。在手电筒的方向观察发现，白纸是亮的，平面镜是暗的，因为白纸发生了______(“镜面反射”或“漫反射”)，白纸反射比平面镜反射进入人眼的光线______(“多”或“少”)。
20. 取一个大烧杯，里面充以烟雾，倒扣在桌上，然后在杯底放一个凸透镜或凹透镜。用手电筒射出一平行光束，垂直镜面射入烧杯中，从烟雾中观察透镜对平行光的作用。烧杯中充的烟雾作用：______，根据图中的现象，对比三图可以得出结论：______。

21. 某同学探究“凸透镜成像规律”实验过程，当蜡烛、透镜、光屏三者处于如图所示的位置时，光屏上能成清晰的像，则该像是倒立______(选填“放大”“缩小”或“等大”)的实像；实验中，蜡烛越烧越短，光屏上烛焰的像______(选填“向上”、“向下”或“不”)移动。

22. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离v之间关系的图象，如图所示。该凸透镜的焦距是______cm；把物体从距凸透镜10cm处移动到30cm处的过程中，像将______。(选填“逐渐变小”、“逐渐变大”或“保持不变”)

三、作图题（本大题共2小题，共4分）
23. 根据平面镜成像特点，画出如图中物体AB在平面镜中所成的像。(保留作图辅助线)


24. 根据入射光线a、折射光线b，补画出对应的折射光线和入射光线。




四、实验探究题（本大题共3小题，共17分）
25. 实验探究：光的反射规律。
(1)如图甲所示，小明将白纸板与水平桌面上的平面镜______放置，然后使一束光贴着白纸板射向O点，白纸板要选择______(光滑或粗糙)的。观察反射光线和对应的入射光线，接着他把右侧纸板以ON为轴向前或向后转动(如图乙)，以上操作的目的是：探究______。
(2)小明多次改变入射角大小，量出入射角和对应的反射角大小，将数据记录在如下表格中，分析表格中数据得出的结论是：光在反射时，______。
实验次数
入射角/度
反射角/度
1
30
30
2
50
50
3
70
70
(3)如图甲所示，小明让光逆着OF的方向射向平面镜，会看到反射光沿着OE方向射出。这表明______。

26. 实验探究：平面镜成像特点。

(1)平面镜成像的原理：______。
(2)如图甲所示，小明说“哇，摸到烛火了”，小聪说“我手上什么都没有！没有烛火，也没有烛火的像”：该情境表明①小聪手的位置即是______的位置；②平面镜所成的像是______。
(3)①如图乙所示，小明摆放好器材后，点燃蜡烛A，另拿一个与A相同没点燃蜡烛B，用蜡烛B在玻璃板后移动到A像的位置，发现______，说明平面镜成像时，像与物体大小相等。
②小明在白纸上标记处物和像的位置，改变物距重复上述操作，用分度值1mm的刻度尺测量物距和对应的像距并填入表，分析表格中的数据可以的出的结论是：平面镜成像时，______。
实验次数
1
2
3
A到玻璃板的距离/cm
3.20
5.12
8.20
B到玻璃板的距离/cm
3.23
5.11
8.21
(4)回家后，小聪照镜子(如图丙)，她认为当她离镜子越远时，自己的像越小，想要证明她的观点是否正确，于是收集同一物体在不同物距时对应的像的大小，那么她探究的问题：平面镜成像时，像的大小与______的关系。
27. 在做“凸透镜成像的规律”实验时，如图所示：

(1)小明利用手电筒测量凸透镜的焦距，他用发出平行光的手电筒正对凸透镜照射，移动光屏，使光屏上出现了______的光斑，光屏到凸透镜的距离即为凸透镜的焦距。
(2)他将蜡烛凸透镜和光屏依次安装在水平放置的光具座上，点燃蜡烛，使烛焰、凸透镜、光屏三者的中心在______，实验中出现如图乙所示的实像，凸透镜成这种像的条件是______。请你列举一例此成像规律在生活中的应用______。
(3)当小明把点燃的蜡烛放置在光具座“25cm”刻线处时，无论怎样移动光屏，光屏上都不能接收到烛焰的像，原因是______。

五、计算题（本大题共1小题，共5分）
28. 科学家向月球发射激光，经过大约2.6S接收到返回的信号。(光速为：3.0×108米/秒)
(1)那么地球到月球的距离大约有多少千米？
(2)小明想用超声波探测地球到月球的距离，请问他能否到达目的？为什么？
答案和解析

1.【答案】A
【解析】解：A、中学生伸开双臂，两手之间的距离与身高相近，大约1.7m，故A符合实际；
B、90dB的非常大的声音，小于30dB是理想的睡眠环境，故B不合实际；
C、健康人的心脏1分钟心跳70次左右，故C不合实际；
D、人正常步行速度约1m/s，故D不合实际。
故选：A。
首先对题目中涉及的物理量有个初步的了解，然后排除与生活实际差别较大的选项，找出符合生活实际的选项。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。

2.【答案】D
【解析】解：A、以地面为参照物，加油机的位置不断改变，所以是运动的，故A错误；
B、加油过程中，加油机和歼击机以对方为参照物，必须保持位置不变，因此它们的速度一定是相同的，故B错误；
C、若以地面为参照物，加油机、战机和地面的位置在不断发生变化，所以说它们是运动的，故C错误；
D、以歼击机为参照物，加油机与歼击机之间的位置没有发生变化，加油机是静止的，故D正确。
故选：D。
判断物体的运动与静止时，要看被研究物体与所选的参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
本题主要考查学生对运动和静止相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。

3.【答案】C
【解析】解：A、物体振动发声，吉他能够发出优美的声音，是由于琴弦振动产生的，故A正确；
B、插入水中的管子能听到船航行的声音，说明液体能够传声，故B正确；
C、图丙中，看到烛焰在晃动，主要说明声音可以传递能量，故C错误；
D、烟和声音同时发生，计时员先看到烟后听到声音，说明空气中光速远大于声速，故D正确。
故选：C。
A、物体振动发声；
B、声音能够在固体、液体、气体中传播；
C、声可以传递信息，声可以传递能量；
D、15℃空气中声速为340m/s，光速约为3×108m/s。
此题考查了声音的产生、声音的传播、声的利用、声速，属基础题目。

4.【答案】C
【解析】解：将一把钢尺紧紧按在桌面上，一端伸出桌面适当的长度，拨动钢尺，就可听到钢尺振动发出的声音；保持钢尺振动的幅度大致相同，减少钢尺伸出桌边的长度，则钢尺振动得越快，因此听得声音的音调变高。
故选：C。
声音三个特性：音调、响度、音色，音调跟频率有关，频率越大音调越高，频率越小音调低；
拨动伸出桌边的钢尺，伸出桌边的钢尺振动发声，伸出桌边的钢尺长度改变，振动频率会改变。
本题考查声音三个特性(音调、响度、音色)中音调的影响因素，属于基础题。

5.【答案】B
【解析】解：A、两个音叉只有音调相同时才能形成共鸣，故A错误；
B、声音在遇到障碍物时会发生反射，故B正确；
C、汽车排气管上安装消音器，属于在声源处减弱噪声，故C错误；
D、音调的高低和振动的频率有关，用相同的力度去拨动，最细的橡皮筋振动最快，频率最高，发出声音的音调最高，故D错误。
故选：B。
(1)共鸣的条件是两个音叉频率相同；
(2)声音在遇到障碍物时会反射；
(3)减弱噪声的途径有三个：在声源处，在传播过程中，在人耳处；
(4)音调的高低和振动的频率有关，振动的频率越高，音调越高。
此题考查了减弱噪声的途径、声音的产生、响度与音调的区分等知识，要结合相关知识进行分析解答。

6.【答案】D
【解析】解：小孔成像的原理是光在同种均匀介质中沿直线传播；
A、桥在水中的“倒影”，属于平面镜成像，利用了光的反射，故A错误；
B、水中筷子“变弯”，是由于光的折射，故B错误；
C、放大镜看到放大的像，属于凸透镜成像，利用了光的折射，故C错误；
D、手影的形成，影子是由于光的直线传播形成的，故D正确。
故选：D。
小孔成像的原理是光的直线传播；逐项分析利用的光学知识进行作答。
本题考查了光的直线传播、光的反射和折射，属于基础知识。

7.【答案】D
【解析】解：A、放大镜是根据物距小于焦距，凸透镜成正立、放大的虚像工作的。选项正确，不符合题意。
B、照相机是根据物距大于二倍焦距成倒立、缩小的实像工作的。选项正确，不符合题意。
C、电影机实际上和幻灯片的原理相同，是根据物距大于一倍焦距小于二倍焦距，凸透镜成倒立、放大的实像工作的。选项正确，不符合题意。
D、望远镜是用物镜和目镜组成，物镜和目镜都是凸透镜。如图是一个潜望镜，潜望镜的上下端都是平面镜，利用平面镜成正立、等大的虚像原理工作的。选项错误，符合题意。
故选：D。
(1)凸透镜的成像情况：
u>2f，成倒立、缩小的实像，应用于照相机。
2f>u>f，成倒立、放大的实像，应用于幻灯机。
u (2)潜望镜是利用物体经两块平面镜反射成像工作的。
掌握照相机、幻灯机、放大镜、望远镜、显微镜、近视镜、远视镜、潜望镜的工作原理。

8.【答案】B
【解析】解：凸透镜相当于人眼的晶状体，给凸透镜“戴”上近视眼镜，光线发散，此时光屏上能成一清晰的像，若“取下”近视眼镜，光线会提前会聚，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应将光屏靠近透镜移动。
故选：B。
近视眼镜是凹透镜，根据对光有发散作用分析即可。
本题凸透镜相当于晶状体，光屏相当于视网膜，近视眼所成的像在视网膜前，佩戴凹透镜做成的眼镜后，像会后移到视网膜上。

9.【答案】A
【解析】解：A、图中反射光线、入射光线分居法线两侧，反射角等于入射角，折射光线与入射光线分居法线两侧，折射角大于入射角，符合光的反射和折射定律。故A正确；
B、图中折射光线与入射光线分居法线两侧，折射角大于入射角，符合光的折射定律。反射光线、入射光线分居法线两侧，反射角大于入射角，不符合光的反射定律；故B错误；
C、图中反射光线、入射光线分居法线两侧，反射角等于入射角，符合光的反射定律；折射光线与入射光线分居法线两侧，折射角小于入射角，不符合光的折射定律。故C错误；
D、图中反射光线、入射光线分居法线两侧，反射角小于入射角，折射光线与入射光线分居法线两侧，折射角小于入射角，不符合光的反射和折射定律。故D错误。
故选：A。
解答此题需要掌握光的反射和折射定律：
反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，按反射定律的内容作出反射光线；
折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，当光由空气斜射入水中时，折射角小于入射角，当光由水斜射入空气中时，折射角大于入射角。
光斜射到两种透明介质的界面上，一般要发生反射和折射，反射与入射在同一种介质中，要按反射定律作图；折射与入射在不同的介质中，要按折射定律去作图。

10.【答案】C
【解析】解：A.放大镜、幻灯机、照相机的镜头都是凸透镜，利用了凸透镜成像规律，故A正确；
B.照相机成倒立、缩小实像的实像，物距大于2倍焦距，此时像距处于1倍、2倍焦距之间，故B正确；
C.幻灯机成倒立、放大的实像，物距介于1倍焦距与2倍焦距之间，像距大于2倍焦距，故C错误；
D.用放大镜看书，物距小于焦距，即书与透镜的距离应小于1倍焦距，成倒立、放大的虚像，故D正确。
故选：C。
放大镜、幻灯机、照相机都是利用凸透镜成像的；
物距大于2倍焦距时成倒立、缩小实像，根据此原理制成照相机，此时像距处于1倍、2倍焦距之间；
物距介于1倍焦距与2倍焦距之间，成倒立、放大的实像，根据此原理制成幻灯机，此时像距大于2倍焦距；
物距1倍焦距以内，成倒立、放大的虚像，根据此原理制成放大镜。
本题主要考查了放大镜、幻灯机、照相机的原理，关键是熟练掌握凸透镜成像的规律，此题把所学的知识与实际相结合。

11.【答案】A
【解析】解：要在光屏上得到放大、倒立的实像，应减小物距，将蜡烛靠近透镜，并增大像距，将光屏远离透镜，所以蜡烛和光屏都要向右移，A正确，BCD错误．
故选A．
凸透镜成实像时，具有物近像远像变大的特点，要使像变大，应减小物距，并增大像距．
本题考查了凸透镜成像规律的应用，关键掌握成实像时物距、像距、成像特点的对应关系．

12.【答案】C
【解析】解：A、用两支大小相同的蜡烛实验是为了比较像与物的大小关系，故A错误；
B、为了便于观察，应该在比较黑暗的环境中进行实验，只点燃蜡烛A，故B错误；
C、因为光屏只能接收实像，不能接收虚像，而平面镜成的是虚像，因此，移去蜡烛B.并在原蜡烛B的位置放一光屏，发现光屏上不能得到蜡烛A的像，故C正确；
D、为了使像更明亮，实验应该在较暗的环境下进行，故D错误。
故选：C。
(1)用大小相同的蜡烛是为了比较像与物的大小关系；
(2)只有蜡烛A需要点燃；
(3)平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上；
(4)为了使像更明亮，实验应该在较暗的环境下进行。
此题以选择题的形式考查平面镜成像实验中需要注意的事项，这既是平时经常强调的地方，又是中考中经常涉及到的地方，要求深入理解，熟练掌握。

13.【答案】1mm  2.40
【解析】解：图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与6.00cm对齐，右侧与8.40cm对齐，故物体的长度为2.40cm。
故答案为：1mm；2.40。
使用刻度尺测量物体长度之前，要明确其分度值；测量物体长度时，要观察是否从0刻度线量起，起始端没从0刻度线开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位．
本题考查了刻度尺的使用，是一道基础题。

14.【答案】0  10
【解析】解：由图可知，甲物体前2s内运动的路程不随时间变化，所以甲物体处于静止状态，即运动的路程为0m；
由图象可知，乙路程和时间的图象是一条过原点的直线，路程和时间成正比，路程和时间的比值---速度是一个定值，说明乙做匀速运动；
物体乙在0-2s内通过路程：s=s2-s1=20m-0m=20m，则乙物体的速度：v=st=20m2s=10m/s；
故答案为：0；10。
甲物体前2s内，物体的路程不随时间时间变化，直接读数对应的路程为0；由图象找出乙某段时间对应的路程，然后根据速度公式求出乙的速度。
本题考查速度公式的应用，关键是从图中得出有用信息。

15.【答案】音色  振动
【解析】解：打电话时，我们仅凭声音就可判断对方是谁，这是通过声音的音色进行判断的；
从手机中听到对方的声音，是由于手机的喇叭振动产生。
故答案为：音色；振动。
声音的特性包括音调、响度和音色，其中音色是指声音的品质与特色；声音是由物体的振动产生的。
本题考查了音色的特点以及声音的产生，属声学基础题，难度不大。

16.【答案】实  光在同种均匀介质中沿直线传播
【解析】解：小孔成像时烛焰在半透明纸上所成的像是实像，其成像的原理是光在同种均匀介质中沿直线传播。
故答案为：实；光在同种均匀介质中沿直线传播。
小孔成像的原理是光的直线传播；所成的像是倒立的实像。
本题考查了小孔成像的原理，是一道基础题。

17.【答案】A  不是  潜望镜
【解析】解：自行车尾灯采用相互垂直的镜面组合能够把车后任何方向射来的光都朝着相反方向反射回去，从而引起司机的注意，防止交通事故的发生，故A是自行车尾灯的原理图；
自行车尾灯明亮是反射了别的物体的光，尾灯自身不能发光，不是光源；
由图可知，通过管子的上下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成45度角，物体通过两次反射使下面的一方就可以看到上面物体的像，故图乙中另一个图是潜望镜的工作原理图。
故答案为：A；不是；潜望镜。
(1)自行车尾灯采用相互垂直的镜面组合能够把车后任何方向射来的光都朝着相反方向反射回去，从而引起司机的注意，防止交通事故的发生；
(2)凡是能够自身发光的物体叫做光源，有的物体本身不能发光，能够反射别的物体的光看起来也很亮，但不是光源；
(3)潜望镜利用平面镜能改变光的传播方向这一特性，利用两块平行且45°相对放置的平面镜制成的，通过光的两次反射成像进入人的眼睛。
此题考查平面镜的应用，重点考查学生利用所学知识解决实际问题的能力，是一道好题。

18.【答案】1.75  不变
【解析】解：小聪的身高为1.75m，她在镜中的像的大小与小聪的大小是相同的，所以像的高度是1.75m；
平面镜成像时，像的大小与物体的大小相同，当她逐渐远离平面镜时，镜中像的大小不变。
故答案为：1.75；不变。
平面镜成像时，像到平面镜的距离与物体到平面镜的距离是相同的；像的大小与物体的大小相同。
本题考查了平面镜成像特点的应用，难度不大，要掌握。

19.【答案】漫反射  多
【解析】解：当用手电筒的光垂直照射白纸和平面镜时，在平面镜上会发生镜面反射，反射光线垂直平面镜射出，从侧面观察到的平面镜是暗的，反射进入人眼的光线少；而白纸发生漫反射，反射进入人眼的光线多，所以在侧面看到的白纸更亮。
故答案为：漫反射；多。
(1)镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，其他方向上几乎没有反射光线；
(2)漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体。
本题考查了漫反射和镜面反射的区别，解答本题不能只凭自己平时的经验去判断，需要用理论知识进行分析。

20.【答案】显示光路  凸透镜对光线有会聚作用；凹透镜对光线有发散作用
【解析】解：杯中充以烟雾是为了显示光路；
对比左边和中间两图，光线不经过透镜时，光束直进，光束经凸透镜之后，光束变窄，所以可说明：凸透镜对光线有会聚作用。
对比左边和右边两图，光线不经过透镜时，光束直进，光束经凹透镜之后，光束变宽，所以可说明：凹透镜对光线有发散作用，
故对比三图可以得出：凸透镜对光线有会聚作用；凹透镜对光线有发散作用。
故答案为：显示光路；凸透镜对光线有会聚作用；凹透镜对光线有发散作用。
杯中充以烟雾是为了显示光路；凸透镜对光线有会聚作用，凹透镜对光线有发散作用。结合图中的现象可逐一分析判断，得出结论。
正确理解凸透镜对光线的会聚作用和凹透镜对光线的发散作用：
凸透镜的会聚作用是使原来的光路变窄，会聚的光线提起会聚，平行光会聚成点，发散的光线变为平行光或会聚光线。
凹透镜的发散作用是使原来的光路变宽，会聚的光线错后会聚，平行光线变得发散，发散的光线变得更散。

21.【答案】放大  向上
【解析】解：(1)由题意知，凸透镜的焦距f=10cm，蜡烛离透镜的距离即物距稍大于1倍焦距，小于2倍焦距，所以此时成倒立、放大的实像。
(2)由于凸透镜成的是倒立的实像，上下相反，过光心的光线传播方向不变，所以蜡烛越短，其成像越向上移动。
故答案为：放大；向上。
(1)要掌握凸透镜成像的规律，知道当物距大于1倍焦距、小于2倍焦距时，凸透镜成倒立、放大的实像。
(2)物距大于焦距时，凸透镜成倒立的实像，像与物左右、上下都相反。
本题考查学生对凸透镜成像规律的掌握程度，对凸透镜的成像规律必须牢固掌握。并且考查了凸透镜成像规律的应用。

22.【答案】10  逐渐变小
【解析】解：u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm时，所以f=10cm。
物体从距凸透镜10cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像逐渐变小。
故答案为：10；逐渐变小。
(1)根据凸透镜成像的四种情况和应用进行判断：
u>2f，成倒立、缩小的实像，2f>v>f，应用于照相机和摄像机。
u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距。
2f>u>f，成倒立、放大的实像，v>2f，应用于幻灯机和投影仪。
u (2)当物距大于焦距时，凸透镜成实像。
凸透镜成实像时，物距增大，像距减小，像变小。
凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。

23.【答案】解：分别作出物体AB端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如图所示：

【解析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。

24.【答案】解：过凸透镜光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；如图所示：

【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点(三条特殊光线)来作图。
凸透镜的特殊光线有三条：过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴。

25.【答案】垂直  粗糙  反射光线、入射光线和法线在同一平面  反射角等于入射角  光反射时，光路是可逆的
【解析】解：(1)实验过程中，纸板与平面镜必须放置，这样才更方便让物像重合；
硬纸板应选用粗糙材质，光在硬纸板上发生漫反射；
将纸板F往后折时，纸板F上看不到反射光线，这说明反射光线、入射光线和法线在同一平面；
(2)根据表格中的数据可知，在光的反射中，反射角等于入射角；
(3)如果让光逆着OF的方向射向平面镜，会看到反射光沿着OE方向射出，这表明光反射时，光路是可逆的。
故答案为：(1)垂直；粗糙；反射光线、入射光线和法线在同一平面；(2)反射角等于入射角；(3)光反射时，光路是可逆的。
(1)实验过程中，纸板与平面镜必须放置，这样才更方便让物像重合；
根据镜面反射和漫反射的定义进行分析；
光的反射的定律：反射光线、入射光线、法线都在同一平面内；反射光线、入射光线分居法线两侧，反射角等于入射角；
(2)在光的反射中，反射角等于入射角；
(3)在光的反射中，光路是可逆的。
本题考查光的反射定律实验的有关内容，主要考查学生对实验过程中出现问题的应对能力，锻炼学生的动手、动脑的能力。

26.【答案】光的反射  烛焰像  虚像  蜡烛B与蜡烛A的像完全重合  像到平面积的距离等于物体到平面镜的距离  物距
【解析】解：(1)平面镜成像的原理是光的反射；
(2)该情境表明：①小雪手的位置即是蜡烛像的位置；②平面镜所成的像是虚像，虚像不是实际光线会聚形成的；
(3)①如图乙所示，点燃蜡烛A，另拿一个与A相同没点燃蜡烛B，用蜡烛B在玻璃板后移动到A像的位置，发现蜡烛B与蜡烛A的像完全重合，说明平面镜成像时，像与物体大小相等；
②小明在白纸上标记处物和像的位置，改变物距重复上述操作，用分度值1mm的刻度尺测量物距和对应的像距并填入表，分析表格中的数据可以的出的结论是：平面镜成像时，像到平面积的距离等于物体到平面镜的距离；
(4)实验中，物距在不断改变，所以研究的是面镜成像时，像的大小与物距的关系。
故答案为：(1)光的反射；(2)烛焰像；虚像；(3)①蜡烛B与蜡烛A的像完全重合；②像到平面积的距离等于物体到平面镜的距离；(4)物距。
(1)平面镜成像的原理是光的反射；
(2)从虚像的角度分析回答；
(3)平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离；
(4)实验中物距在不断改变。
探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。

27.【答案】最小最亮  同一高度  物距大于二倍焦距  照相机  物距小于焦距时，成正立、放大的虚像，虚像不能用光屏承接
【解析】解：(1)用发出平行光的手电筒正对凸透镜照射，移动光屏，使光屏上出现了最小最亮的光斑，此时光屏到凸透镜的距离即为凸透镜的焦距；
(2)为使像成在光屏中央，实验过程中应调节烛焰、凸透镜、光屏三者的中心在同一高度；
图乙中物距大于像距，根据凸透镜成像规律可知，此时物距大于二倍焦距，成倒立、缩小的实像，生活中照相机就是利用这个原理工作的；
(3)当把点燃的蜡烛放置在光具座“25cm”刻线处时，此时物距小于焦距时，成正立、放大的虚像，虚像不能用光屏承接。
故答案为：(1)最小最亮；(2)同一高度；物距大于二倍焦距；照相机；(3)物距小于焦距时，成正立、放大的虚像，虚像不能用光屏承接。
(1)凸透镜能够将平行于主光轴的光会聚成最小最亮的光斑，最小最亮的光斑处即凸透镜的焦点，据此计算凸透镜的焦距；
(2)为使像成在光屏中央，实验过程中应调节烛焰、凸透镜、光屏三者的中心在同一高度；
当物距大于像距时，衡倒立、缩小的实像，此时无菌大于二倍焦距，应用为照相机；
(3)当物距小于焦距时，成正立、放大的虚像，虚像不能用光屏承接。
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握。

28.【答案】解：(1)已知光速为：C=3×108m/s，
激光信号在地球向和月球间往返所用的时间为：t=2.6s，
激光信号通过的路程为：s=ct=3×108m/s×2.6s=7.8×108m，
故月球到地球间的距离为：s2=7.8×108m2=3.9×108m=3.9×105km。
(2)月球周围没有空气，声波不能在真空中传播，故超声波不能到达月球，更不能利用声波的反射测出地球到月球的距离。
答：(1)地球到月球的距离大约有3.9×105km；
(2)不能到达目的，因为声音在真空中不能传播。
【解析】(1)从地球向月球发射一束激光信号，激光信号到达月球后又被月球反射回来。此时激光经过的路程是地球和月球之间距离的两倍，故要求月球到地球的距离，用公式s=vt求出激光经过的路程后还要除以2。
(2)超声波属于声波，声波的传播需要介质，不能在真空中传播，而月球表面是没有空气的。
超声波测距离利用的是声波的反射，速度乘以总时间算出的是来回的总路程，声源到障碍物的距离只为总路程的一半，还要注意声波不能在真空中传播。
