2021-2022学年甘肃省白银市会宁县高二上学期期末质量检测物理试题（解析版）

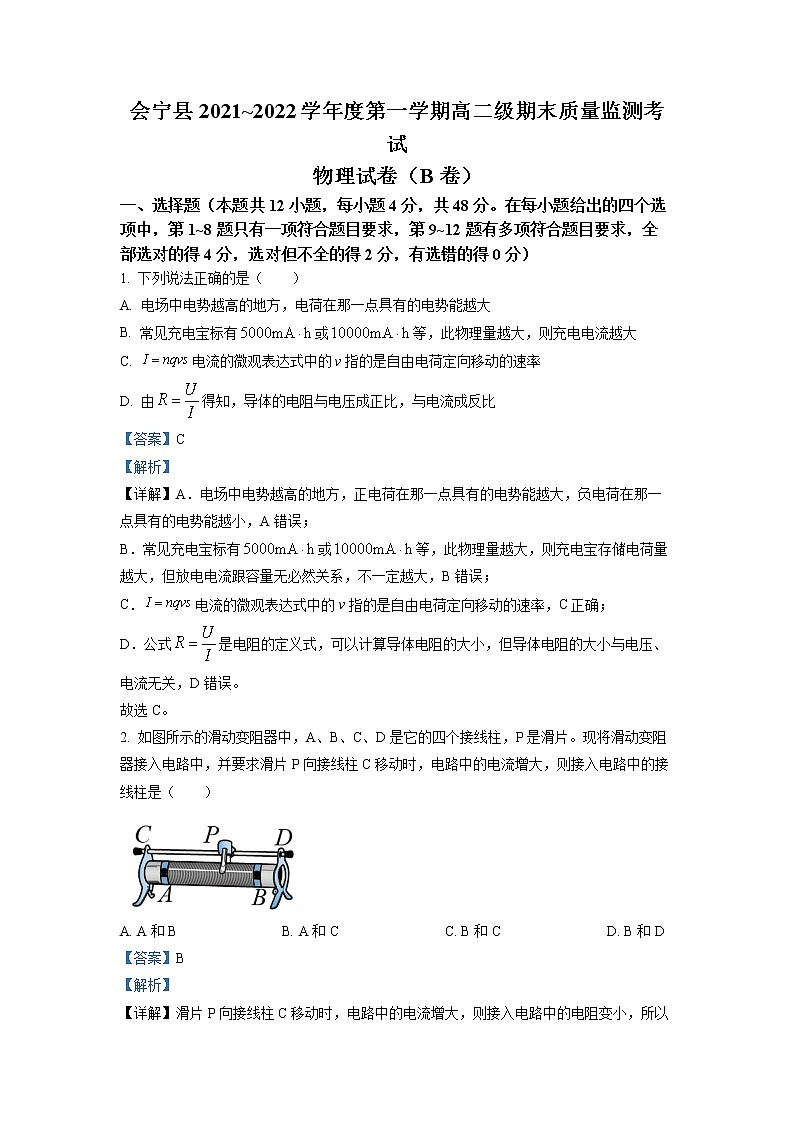

会宁县2021~2022学年度第一学期高二级期末质量监测考试

物理试卷（B卷）

一、选择题（本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1~8题只有一项符合题目要求，第9~12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）

1. 下列说法正确的是（　　）

A. 电场中电势越高的地方，电荷在那一点具有的电势能越大

B. 常见充电宝标有或等，此物理量越大，则充电电流越大

C. 电流的微观表达式中的v指的是自由电荷定向移动的速率

D. 由得知，导体的电阻与电压成正比，与电流成反比

【答案】C

【解析】

【详解】A．电场中电势越高的地方，正电荷在那一点具有的电势能越大，负电荷在那一点具有的电势能越小，A错误；

B．常见充电宝标有或等，此物理量越大，则充电宝存储电荷量越大，但放电电流跟容量无必然关系，不一定越大，B错误；

C．电流的微观表达式中的v指的是自由电荷定向移动的速率，C正确；

D．公式是电阻的定义式，可以计算导体电阻的大小，但导体电阻的大小与电压、电流无关，D错误。

故选C。

2. 如图所示的滑动变阻器中，A、B、C、D是它的四个接线柱，P是滑片。现将滑动变阻器接入电路中，并要求滑片P向接线柱C移动时，电路中的电流增大，则接入电路中的接线柱是（　　）

A. A和B B. A和C C. B和C D. B和D

【答案】B

【解析】

【详解】滑片P向接线柱C移动时，电路中的电流增大，则接入电路中的电阻变小，所以接入电路的接线柱是A和C或A和D，故选B。

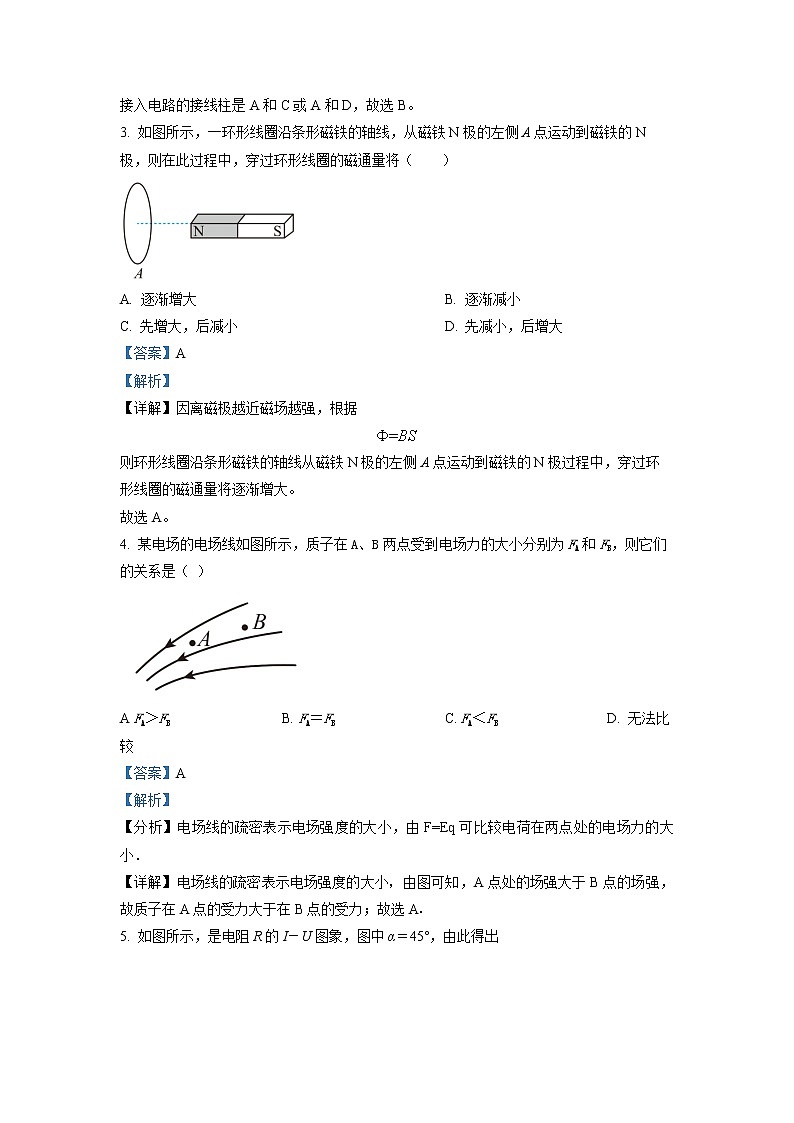

3. 如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N极的左侧A点运动到磁铁的N极，则在此过程中，穿过环形线圈的磁通量将（　　）

A. 逐渐增大 B. 逐渐减小

C. 先增大，后减小 D. 先减小，后增大

【答案】A

【解析】

【详解】因离磁极越近磁场越强，根据

则环形线圈沿条形磁铁的轴线从磁铁N极的左侧A点运动到磁铁的N极过程中，穿过环形线圈的磁通量将逐渐增大。

故选A。

4. 某电场的电场线如图所示，质子在A、B两点受到电场力的大小分别为FA和FB，则它们的关系是（ ）

A FA＞FB B. FA＝FB C. FA＜FB D. 无法比较

【答案】A

【解析】

【分析】电场线的疏密表示电场强度的大小，由F=Eq可比较电荷在两点处的电场力的大小．

【详解】电场线的疏密表示电场强度的大小，由图可知，A点处的场强大于B点的场强，故质子在A点的受力大于在B点的受力；故选A．

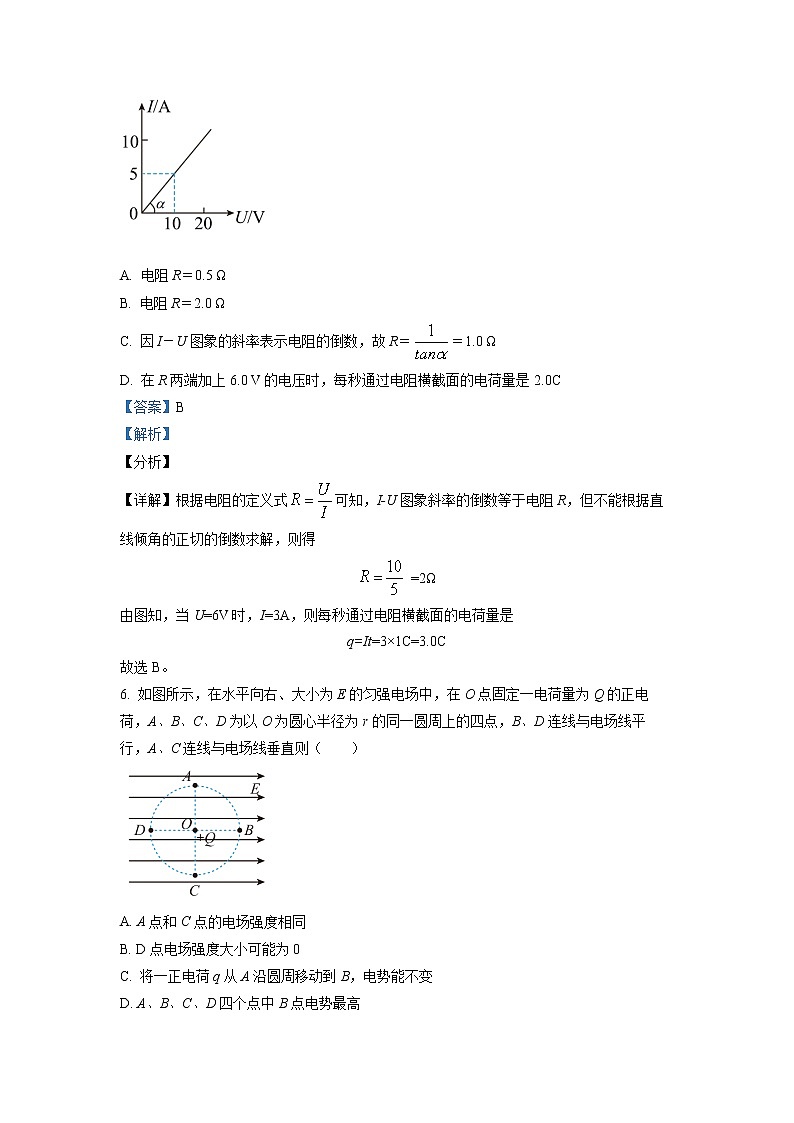

5. 如图所示，是电阻R的I－U图象，图中α＝45°，由此得出

A. 电阻R＝0.5 Ω

B. 电阻R＝2.0 Ω

C. 因I－U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω

D. 在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是2.0C

【答案】B

【解析】

【分析】

【详解】根据电阻的定义式可知，I-U图象斜率的倒数等于电阻R，但不能根据直线倾角的正切的倒数求解，则得

=2Ω

由图知，当U=6V时，I=3A，则每秒通过电阻横截面的电荷量是

q=It=3×1C=3.0C

故选B。

6. 如图所示，在水平向右、大小为E的匀强电场中，在O点固定一电荷量为Q的正电荷，A、B、C、D为以O为圆心半径为r的同一圆周上的四点，B、D连线与电场线平行，A、C连线与电场线垂直则（　　）

A. A点和C点的电场强度相同

B. D点电场强度大小可能为0

C. 将一正电荷q从A沿圆周移动到B，电势能不变

D. A、B、C、D四个点中B点电势最高

【答案】B

【解析】

【分析】

【详解】A．由场强叠加可知，A和C两点的电场强度大小相同，方向不同，选项A错误；

B．D点的合场强等于，可能为0，选项B正确；

C．正电荷A→B过程中，点电荷+Q对正电荷不做功，但是匀强电场对正电荷做正功，电势能减小，选项C错误；

D．由电势叠加可知，A、B、C、D四点中D点电势最高，B点电势最低，选项D错误。

故选B。

7. 质子（）和a粒子（）均垂直于磁场方向射入同一匀强磁场，图中1和2分别是质子和a粒子运动的轨迹，则关于两粒子的运动半径r，运动速率v，运动周期T，在磁场（矩形区域）内运动时间t的关系正确的有（　　）

A. r1=r2 B. v1=v2 C. T1=T2 D. t1=2t2

【答案】B

【解析】

【详解】质子p和α粒子在匀强磁场中作匀速圆周运动，均由洛仑兹力提供向心力，由牛顿第二定律得

得轨道半径

则运动周期为

根据图象可知

r1：r2=1：2

且质子和α粒子电荷量之比是1：2，质量之比是1：4，则得

v1=v2

T1：T2=1：2

质子在磁场中运动的时间

t1＝T1

a粒子在磁场中运动的时间

t2＝T2

则

t1=t2

故B正确，ACD错误。
故选B。

8. 如图所示，一小段通电直导线放置在粗糙的水平面上处于静止状态，电流方向垂直纸面向里。现把一条形磁铁控制在导线的正上方成水平状态，中点与导线的连线虚线正好沿竖直方向，下列说法正确的是（　　）

A. 放上磁铁后，地面对导线产生摩擦力

B. 放上磁铁后，地面对导线的支持力仍然等于重力

C. 若把磁铁沿竖直方向向上移动，地面对导线支持力越来越小

D. 若把磁铁水平向右移动一小段距离，导线仍处于静止状态，则地面对导线的摩擦力向左

【答案】C

【解析】

【详解】AB．放上磁铁后，如图所示导线所受安培力竖直向下，所以地面对导线没有摩擦力，地面对导线的支持力大于重力，所以AB错误；

C．若把磁铁沿竖直方向向上移动，安培力的方向不变，还是竖直向下，但磁感应强度变小了，则安培力变小了，所以地面对导线的支持力越来越小，则C正确；

D．若把磁铁水平向右移动一小段距离，导线所受安培力的方向向左下方倾斜，导线仍处于静止状态，则地面对导线的摩擦力向右，所以D错误；

故选C。

9. 下列关于电容器和电容的说法中，正确的是（　　）

A. 根据可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比

B. 电容器所带的电荷量是指一个极板所带电荷量的绝对值

C. 对于确定的电容器，无论电容器的电压如何变化（小于击穿电压且不为零），它所带的电荷量与电压的比值恒定不变

D. 电容器两极板间电势差每增加，电容器的带电荷量即增加

【答案】BC

【解析】

【分析】

【详解】A．由于电容器的电容是表示电容器容纳电荷本领的物理量，是电容器的一种特性，一个电容器对应唯一的电容值，不能说电容器的电容与其所带电荷量成正比，与两极板间的电压成反比，故A错误；

B．电容器所带的电荷量是指一个极板所带电荷量的绝对值，故B正确；

C．根据

可知，对于确定的电容器，无论电容器的电压如何变化（小于击穿电压且不为零），它所带的电荷量与电压的比值恒定不变，故C正确；

D．根据

可知，电容器两极板间电势差每增加，电容器的带电荷量不一定增加，故D错误。

故选BC。

10. 如图所示，B为线段AC的中点，如果在A处放一个＋Q的点电荷，测得B处的场强EB＝48 N/C，则

A. 若要使EB＝0，可在C处放一个－Q的点电荷

B. 把q＝10－9 C的点电荷放在C点，则其所受电场力的大小为6×10－9 N

C. EC＝12 N/C

D. EC＝24 N/C

【答案】C

【解析】

【详解】A、若要使，若在C处放一个−Q的点电荷，等量异种电荷连线的中点电场强度不为0；要使，可在C处放一个+Q的点电荷，等量同种电荷的连线中点电场强度为0，故A错误；

CD、B离点+Q的距离等于C离+Q的距离的一半，根据真空中点电荷场强公式可知，因B处的场强，则，故C正确，D错误；

B、把的点电荷放在C点，则其受电场力的大小为：，故B错误；

故选C．

11. 如图所示，电源电压不变，电表均为理想表，当电键S由断开到闭合时，下列变化正确的是(    )

A. 电流表A示数变小

B. 电压表V1示数变为0

C. 电压表V2示数与电流表A示数的比值不变

D. 电压表V1示数与电流表A示数的比值不变

【答案】BC

【解析】

【详解】A．当开关S打开时，R1和R2串联，电流表中有电流通过，开关S闭合时，外电路中只有电阻R2，外电路电阻减小，电源电压不变，电路中电流增大，电流表示数变大，A错误；

B．电压表V1测的是R1两端电压，当开关S闭合时，R1两端电压等于零，B正确；

C．开关S打开时，R1和R2串联，设电压表V2示数为U2，电流表A示数为I，由欧姆定律可知

因电阻R2的阻值不变，所以电压表V2示数与电流表A示数的比值不变，C正确；

D．开关S打开时，电压表V1示数不等于零，电流表A示数不等于零，开关S闭合时，电压表V1示数等于零，电流表A示数变大，D错误。

故选BC。

12. 下列几辐图中，由电流产生磁场方向错误的是（　　）

A.  B.

C.  D.

【答案】ACD

【解析】

【详解】A．根据安培定则可知，图中直导线右边磁场向里，左边向外，选项A错误，符合题意；

B．根据安培定则可知，图中环形电流磁场外边向里，里边向外，选项B正确，不符合题意；

C．根据安培定则可知，图中磁场方向向下，选项C错误，符合题意；

D．根据安培定则可知，图中磁场方向向左，选项D错误，符合题意；

故选ACD。

二、实验题（本题共2小题，共16分）

13. 如图所示的实验电路，可研究电容器的充放电。先使开关与1端相连，电源给电容器充电，然后把开关掷向2端，电容器通过电阻放电。

（1）电容器在充电的过程中，电容器的带电荷量___________。

A.变大                B.不变                C.变小

（2）电容器在放电的过程中，电容器的电容___________。

A.变大                B.不变                C.变小

（3）传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的曲线。曲线与轴围成的面积代表电容器的___________。

A.电荷量                B.电压                C.电容

【答案】    ①. A    ②. B    ③. A

【解析】

【分析】

【详解】（1）[1] 在电源向电容器充电的过程中，因电容C不变，电容器两端电压增大，由

则电容器的电量Q增大。

故选A。

（2）[2]电容器在放电的过程中，根据电容的决定式

可知电容器的电容不变。

故选B。

（3）[3] 根据电流的定义式

变形得

故I-t曲线与时间轴围成的面积代表电容器的电荷量。

故选A。

14. 某同学要测量。均匀新材料制成的圆柱体的电阻率，步骤如下：

（1）用游标卡尺测量其长度如图甲所示，由图可知其长度为___________。

（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径___________。

（3）用多用电表电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图丙所示，则该电阻的阻值约为___________。

（4）该同学想用伏安法更精确地测量其电阻，现有的器材及其代号和规格如下：

待测圆柱体电阻；

电流表（量程，内阻约）；

电压表（量程，内阻约）；

直流电源（电动势，内阻不计）；

滑动变阻器（阻值范围，允许通过的最大电流）；

开关；

导线若干。

为减小测量误差，在实验中实验电路应采用图中的___________，但用此电路图测得的电阻值___________真实值（填“大于”“等于”或“小于”）。

A. B.

C. D.

【答案】    ①. 102.30    ②. 4.950    ③. 120    ④. A    ⑤. 小于

【解析】

【分析】

【详解】（1）[1]用游标卡尺测量其长度为L=10.2cm+0.05mm×6=102.30

（2）[2]用螺旋测微器测量其直径D=4.5mm+0.01mm×45.0=4.950

（3）[3]该电阻的阻值约为12×10Ω=120

（4）[4][5]因

即电压表内阻远大于待测电阻，可知电路要采用电流表外接；滑动变阻器要用分压电路，则电路图选择A；在该电路中，由于电压表的分流作用，使得电流的测量值偏大，则用此电路图测得的电阻值小于真实值。

三、计算题（本题共3小题，共36分。作答时应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位）

15. 如图所示电路中，已知R1=5Ω，R2=12Ω，电压表示数为2V，电流表示数为0.2A，求电阻R3的阻值和UAC。

【答案】12Ω，4.4V

【解析】

【详解】干路中的电流为

则通过的电流为

则有

16. 如图所示，平行板电容器的两个极板A、B接在电压为40 V的恒定电源上，两极板间距为4 cm。电容器带电荷量为，A极板接地。求：

（1）平行板电容器的电容；

（2）平行板电容器两极板之间的电场强度；

（3）将一个电荷量为的正点电荷从B极板移到A极板静电力所做的功。

【答案】（1）；（2）；（3）

【解析】

【详解】（1）平行板电容器的电容为

代入数据解得

（2）两极板之间的电场强度为

代入数据解得

（3）静电力所做的功为

代入数据解得

17. 如图所示，半径为R的圆形区域内有垂直于纸面的匀强磁场，半径与y轴夹角为，一电子以平行x轴，速率v从A点沿直径方向射入磁场，从O点射出进入第Ⅰ象限磁感应强度为B的磁场Ⅱ中，运动到C点时速度方向与x轴的正方向相同，C点的右侧是竖直向上电场强度为E的匀强电场，最终电子从x轴D点射出，已知电子质量为m、电荷量为e，不计电子重力，求：

（1）圆形磁场区域的磁感应强度大小。

（2）电子从A到D运动的时间。

【答案】（1）；（2）

【解析】

【分析】

【详解】（1）由题意得，电子的运动半径恰好等于

解得

（2）电子在圆形磁场区域运动，转过圆心角为，经过路程为

时间

电子由O运动到C，周期

转过角度为，运动的时间为

电子从C点到D点，电子在B电场方向加速度为

在电场方向的位移为

所以电子从A到D运动的时间
