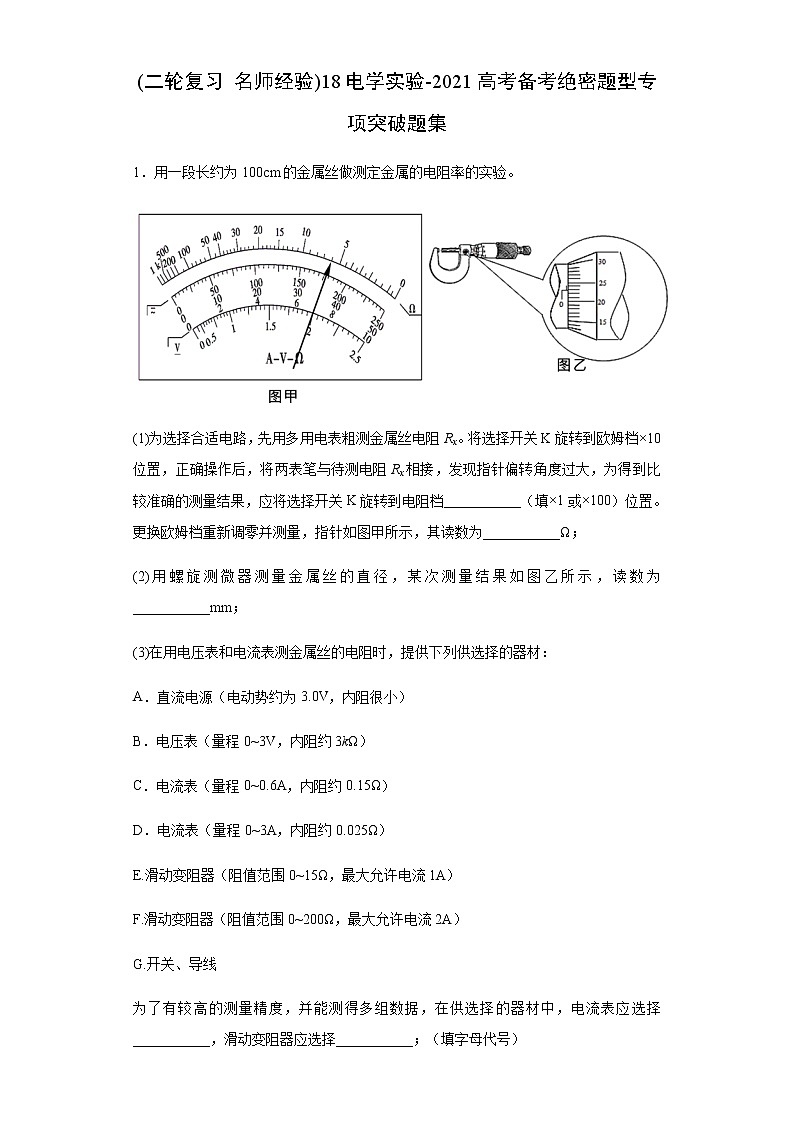

1．用一段长约为100cm的金属丝做测定金属的电阻率的实验。

(1)为选择合适电路，先用多用电表粗测金属丝电阻Rx。将选择开关K旋转到欧姆档×10位置，正确操作后，将两表笔与待测电阻Rx相接，发现指针偏转角度过大，为得到比较准确的测量结果，应将选择开关K旋转到电阻档___________（填×1或×100）位置。更换欧姆档重新调零并测量，指针如图甲所示，其读数为___________Ω；

(2)用螺旋测微器测量金属丝的直径，某次测量结果如图乙所示，读数为___________mm；

(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：

A．直流电源（电动势约为3.0V，内阻很小）

B．电压表（量程0~3V，内阻约3kΩ）

C．电流表（量程0~0.6A，内阻约0.15Ω）

D．电流表（量程0~3A，内阻约0.025Ω）

E.滑动变阻器（阻值范围0~15Ω，最大允许电流1A）

F.滑动变阻器（阻值范围0~200Ω，最大允许电流2A）

G.开关、导线

为了有较高的测量精度，并能测得多组数据，在供选择的器材中，电流表应选择___________，滑动变阻器应选择___________；（填字母代号）

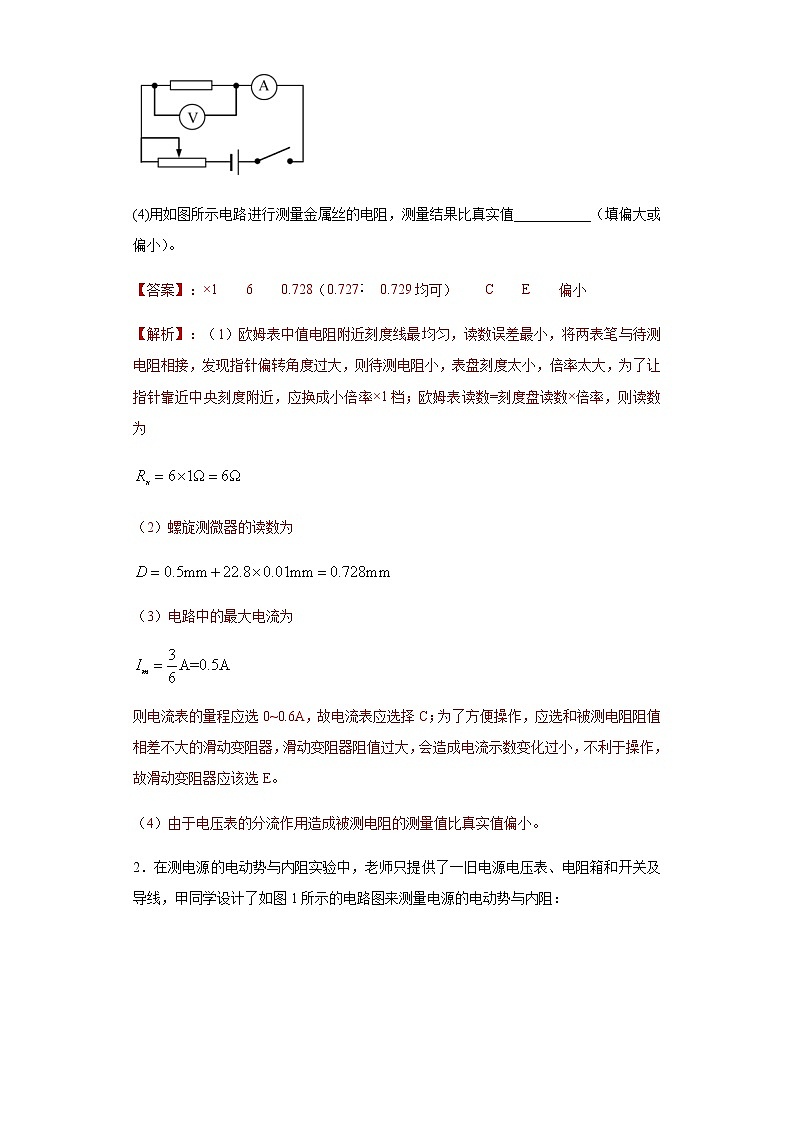

(4)用如图所示电路进行测量金属丝的电阻，测量结果比真实值___________（填偏大或偏小）。

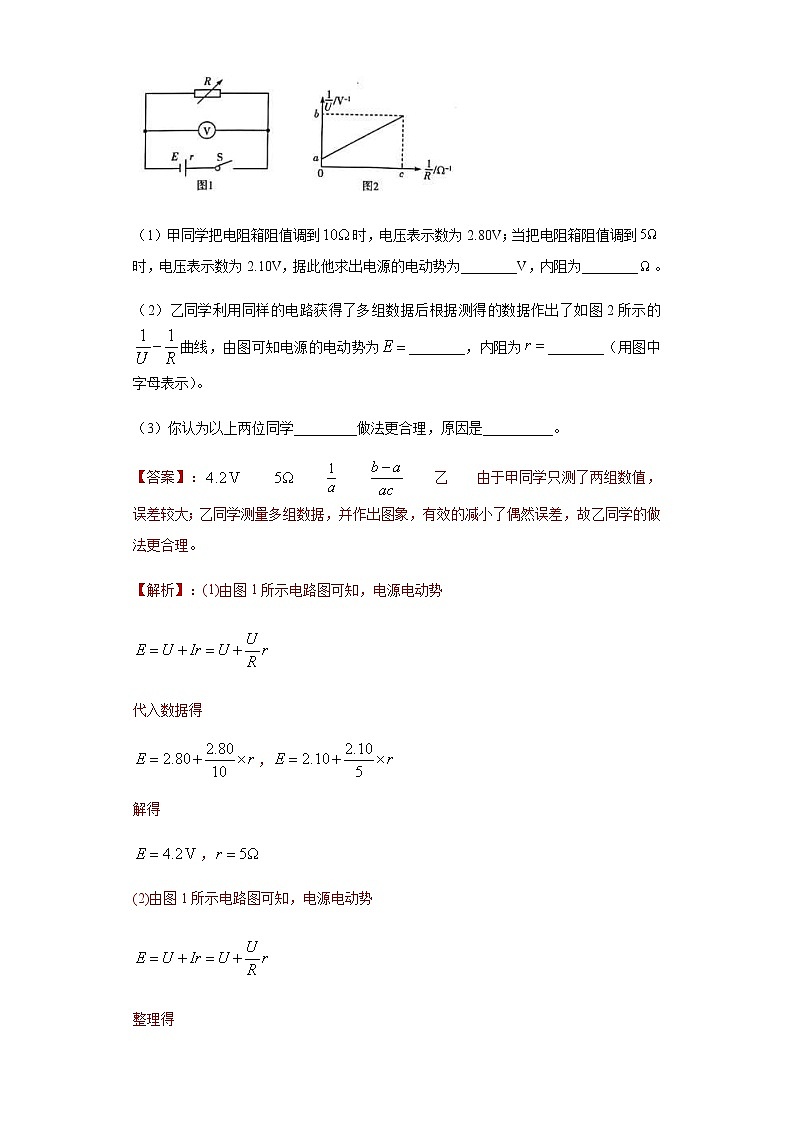

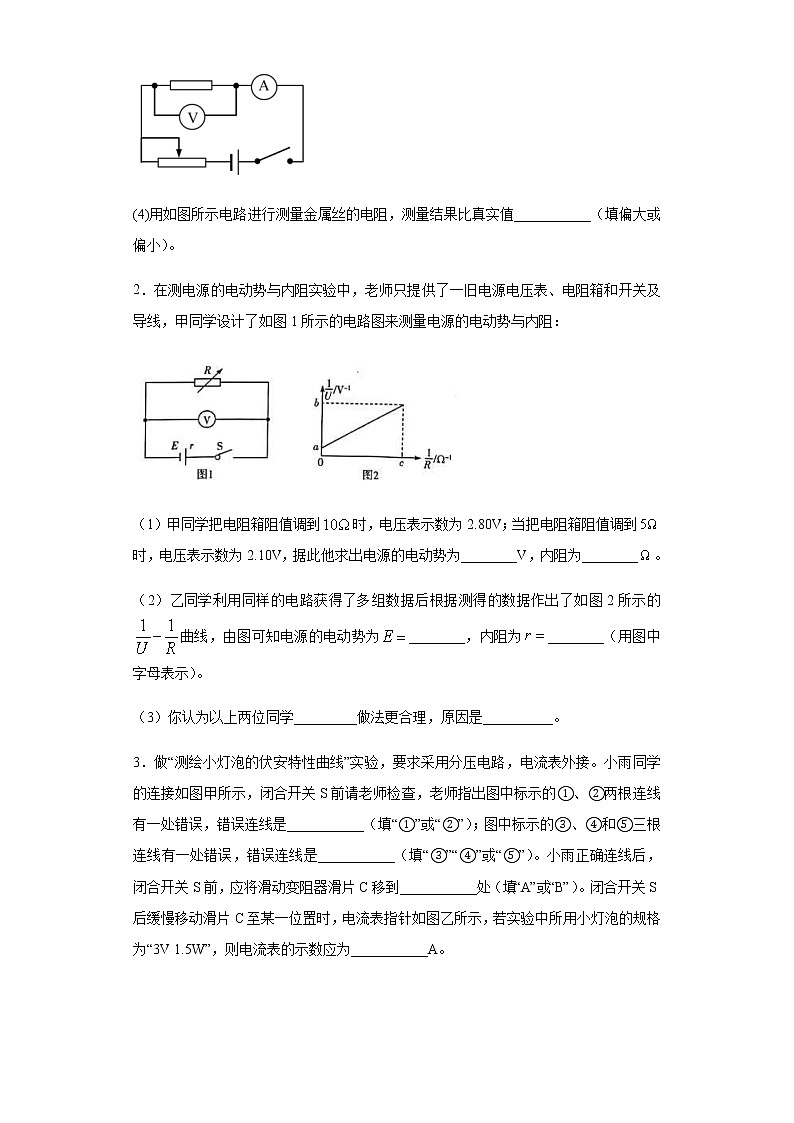

2．在测电源的电动势与内阻实验中，老师只提供了一旧电源电压表、电阻箱和开关及导线，甲同学设计了如图1所示的电路图来测量电源的电动势与内阻：

（1）甲同学把电阻箱阻值调到时，电压表示数为2.80V；当把电阻箱阻值调到时，电压表示数为2.10V，据此他求出电源的电动势为________V，内阻为________。

（2）乙同学利用同样的电路获得了多组数据后根据测得的数据作出了如图2所示的曲线，由图可知电源的电动势为________，内阻为________（用图中字母表示）。

（3）你认为以上两位同学_________做法更合理，原因是__________。

3．做“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接。小雨同学的连接如图甲所示，闭合开关S前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是___________（填“①”或“②”）；图中标示的③、④和⑤三根连线有一处错误，错误连线是___________（填“③”“④”或“⑤”）。小雨正确连线后，闭合开关S前，应将滑动变阻器滑片C移到___________处（填“A”或“B”）。闭合开关S后缓慢移动滑片C至某一位置时，电流表指针如图乙所示，若实验中所用小灯泡的规格为“3V 1.5W”，则电流表的示数应为___________A。

4．用图甲所示电路测量某电源的电动势和内阻，电路中AB段为拉力敏感电阻丝。拉力敏感电阻丝在拉力作用下发生形变，阻值增大，其阻值RL随拉力F线性变化图象如图乙所示。

(1)由图乙可知，当AB段未施加拉力时，拉力敏感电阻丝的阻值RL=______Ω，阻值RL随拉力F变化的函数表达式RL=______；

(2)待测电源的电动势E约为9V，内阻r约为1Ω，电流表应选择______；

A．量程3A，内阻rA=0.05Ω B．量程0.6A，内阻rA=0.2Ω

(3)当拉力F=2.5N时，电流表读数如图丙所示，此时电流表读数为______A，改变拉力F的大小，记录电流表读数I，测得多组数据，作出图像，如图丁所示。由图像可得待测电源的电动势E=______V，内阻r=______Ω(结果保留2位有效数字)。

5．甲、乙两位同学合作测定某电池的电动势和内阻，他们连接的电路如图甲，改变阻值，记下多组和电流表示数。甲同学以为纵坐标，以为横坐标作图处理数据；乙同学以为纵坐标，以为横坐标作图处理数据。已知电流表的内阻，他们在同一张坐标纸上画出的图线如图乙、所示。

(1)根据电路实物图，画出甲乙两同学的电路原理图________；

(2)由图可知，甲同学绘制的是图线________（填“”或“”），该电池电动势为_______，内阻为______。

6．用伏安法测量待测电阻的阻值。实验室提供了如下器材：

待测电阻（约150Ω）；

直流电流表A1（量程0~20mA，内阻约50Ω）：

直流电流表A2（量程0~0.6A，内阻约lΩ）；

直流电压表Vl（量程0~3V，内阻约5kΩ）；

直流电压表V2（量程0~15V，内阻约15kΩ：

直流电源（电动势为4V，内阻可不计）：

滑动变阻器（阻值范围0~15Ω，允许最大电流1A）；

开关一只，导线若干条。

 (1)要求测量误差最小，则电流表应选________（填“Al”或“A2”），电压表应选择_______ （填"Vl"或“V2”）。

 (2)在方框中画出测量电阻的电路图。（________）

7．某同学欲根据图甲所示电路用伏安法描绘一个标有“2.5V，0.6W”字样的小灯泡的伏安特性曲线。可选用的器材有：

A.电压表V（量程为0~3V，内阻约为3kΩ）

B.电流表（量程为0~0.4A，内阻约为0.15Ω）

C.电流表（量程为0~0.6A，内阻约为0.1Ω）

D.滑动变阻器（最大阻值为100Ω）

E.滑动变阻器（最大阻值为10Ω）

F.蓄电池、开关，导线若干

(1)实验中，电流表应选用____________，滑动变阻器应选用____________，（均选填器材前的字母序号）

(2)根据图甲电路将实物图乙补充完整______。

(3)多次调节滑动变阻器的滑片，获得多组电压表示数U利电流表示数I的数据，得到I-U图像如图丙所示。当时小灯泡的电阻为_________，此时小灯泡消耗的电功率为______W。（结果均保留两位有效数字）

8．某同学分别根据图1甲和图1乙的电路图来设计测量同一节干电池的电动势和内阻（约为1Ω），其中电流表的内阻约为0.1Ω，电压表的内阻约为3kΩ。

(1)利用图1中乙图实验电路测电源的电动势和内电阻，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，则______；（用、表示）

(2)该同学利用图像分析甲、乙两种电路中由电表内电阻引起的实验误差。在下图中，实线是根据实验数据描点作图得到的图像；虚线是该电源的路端电压随电流变化的图像（没有电表内电阻影响的理想情况）。在图中，对应图乙电路分析的图像是：______；

A．    B．    C．    D．

(3)综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（选填“甲”或“乙”）。

9．某同学想设计一个测量金属棒(阻值约10Ω)电阻率的实验方案，实验室提供的器材有：

A．直流电流表的量程为，内阻约为；

B．为六钮电阻箱（）；

C．为滑动变阻器（，额定电流）；

D．为开关；为双刀双掷开关；

E. 电源，内阻不计；

F. 螺旋测微器，游标卡尺。

其中，用螺旋测微器测金属棒直径，用20分度游标卡尺测金属棒长度测量结果如图一和二。设计测电阻的电路如上图。

(1)如图1，用螺旋测微器测金属棒直径d为______ mm；

如图2用20分度游标卡尺测金属棒长度L为______ cm。

(2)测电阻的实验步骤如下，请把步骤⑤补充完整。

①选择的阻值略大于

②闭合，将合向一侧，调节使电流表指针指到满偏电流以上的刻度

③记下电流值

④保持的滑动触头位置不变

⑤___________________________

(3)用题中测得的物理量表示该金属棒电阻率__________

10．某同学用如图甲所示的实物图做“描绘小灯泡的伏安特性曲线”实验，小灯泡的规格“2.5V，0.5W”。

(1)实验前该同学先用多用电表试测小灯泡电阻，按正确步骤操作后，发现多用电表的指针偏转如图乙所示，则该同学测量小灯泡电阻时所选用的挡位是______（填“”或“”或“”）；

(2)①给定两种型号的滑动变阻器，本实验中应选择______（填“A”或“B”）；

A．滑动变阻器R1(0-20Ω) B．滑动变阻器R2(0-100Ω)

②图甲实验电路闭合开关前应将滑动变阻器的滑片置于______；

A．最左端

B．最右端

C．中间位置

(3)该同学按照正确的电路图和实验步骤，描绘出伏安特性曲线如图丙所示，由图可知小灯泡两端的电压在2.00V附近时，伏安特性曲线可近似看成直线。则小灯泡的电压在2.00V附近时，它的阻值______；

A．几乎保持不变

B．随电压增大而增大

C．随电压增大而减小

(4)若将该小灯泡接入电动势3V、内阻5Ω的电源两端，小灯泡的功率为______W（计算结果保留两位有效数字）。

11．在“测量金属丝的电阻率”的实验中，所用测量仪器均已校准某次实验中，待测金属丝接入电路部分的长度为，电阻约几欧。

(1)用螺旋测微器测量金属丝的直径，某次测量结果如图甲所示，读数应为_______（该值与多次测量的平均值相等）。

(2)实验电路如图乙所示，实验室提供了电源E（，内阻不计）、开关S、导线若干，还备有下列实验器材：

A．电压表（，内阻约）

B．电压表（，内阻约）

C．电流表（，内阻约）

D．电流表（，内阻约）

E.滑动变阻器R1（，）

F.滑动变阻器R2（，）

应选用的实验器材有__________（选填实验器材前的序号）

(3)请用笔画线代替导线，在图丙中完成实物电路的连接____________。

(4)实验中，调节滑动变阻器，电压表和电流表示数记录如下：

请在图丁中作出图线______。由图线可知，金属丝的电阻_____（结果保留两位有效数字）

(5)根据以上数据可以算出金属丝的电阻率______（结果保留两位有效数字）。

(6)下列关于该实验误差的说法中正确的有_________。

A．金属丝发热会产生误差

B．电流表采用外接法，会使电阻率的测量值偏小

C．电压表内阻引起的误差属于偶然误差

D．用图像处理数据可以减小系统误差

12．某实验小组利用如图甲所示电路图测量某一节干电池的电动势和内阻，实验室准备了下列器材：

A．一节待测干电池（电动势约1.5V）

B．电流表（满偏电流1.5mA，内阻，读数记为）

C．电流表（满偏电流60mA，内阻，读数记为）

D．滑动变阻器

E．滑动变阻器

F．定值电阻，开关S和导线若干

(1)为了能比较准确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选 ___________（填器材前字母）；

(2)根据图甲所示电路图，将图乙中实物图连接起来，组成完整的电路___________；

(3)图丙为该同学根据实验数据作出的图线，由该图线可得被测干电池的电动势E=___________V，内阻r=___________（结果均保留两位小数）；

13．某同学在做“练习使用多用电表”实验中：

(1)用多用电表测某电阻，挡位旋钮指欧姆挡的“”挡，读数时发现指偏转角太大，为使测量结果更加准确，则应改用______（选填“”“”“”）挡。

(2)旋转到合适档位后，先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图甲），然后垫在两根食指上用两表笔接触待测电阻的两端的引脚（如图乙），这两步操作_________。

A．只有甲不合理    B．只有乙不合理    C．都不合理

(3)某次测量时选择开关为欧姆挡“”挡，指针如图丙所示，则读数为_________。

14．某同学要将一量程为的微安表改装为量程为的电流表。该同学测得微安表内阻为1200Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

(1)根据图和题给条件，将中的实物连接；______

(2)当标准毫安表的示数为时，微安表的指针位置如图所示，由此可以推测出改装的电表量程不是预期值，而是______；（填正确答案标号）

A．                B．    C．                  D．

(3)产生上述问题的原因可能是______；（填正确答案标号）

A．微安表内阻测量错误，实际内阻大于1200Ω

B．微安表内阻测量错误，实际内阻小于1200Ω

C．R值计算错误，接入的电阻偏小

D．R值计算错误，接入的电阻偏大

(4)要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为的电阻即可，其中______。

15．(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：

①将K旋转到电阻挡“”位置。

②将插入“+”“－”插孔的表笔短接，旋动部件______（选填“C”或“D”），使指针对准电阻的“0”刻度线。

③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示。为使测量比较精确，应将选择开关旋到______（选填：“”或“”）的倍率挡位上，并重新调零，再进行测量。

(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，为调零电阻，为表头内阻，电路中电流I与待测电阻的阻值关系式为______；

(3)某同学想通过多用电表中的欧姆挡去测量一量程为3V的电压表内阻。该同学将欧姆挡的选择开关拨至“”的倍率挡，并将红、黑表笔短接调零后，应选用图丙中______（选填“A”或“B”）方式连接。
