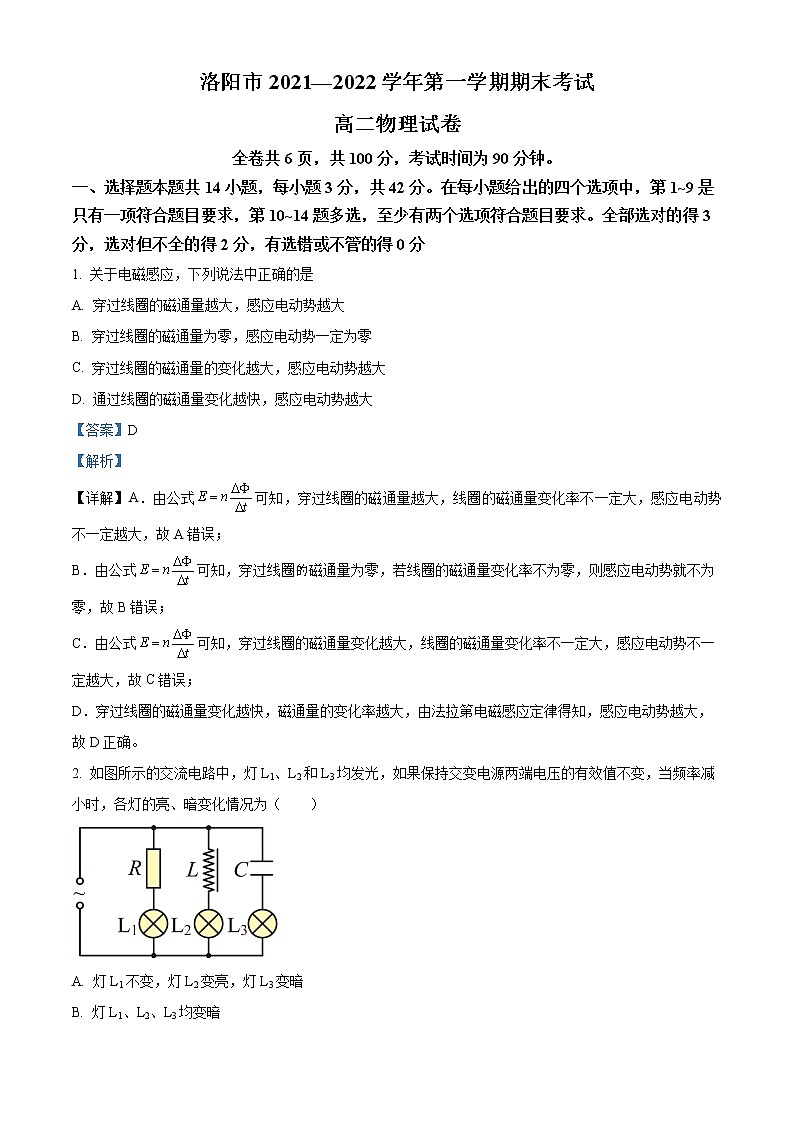

洛阳市2021—2022学年第一学期期末考试

高二物理试卷

全卷共6页，共100分，考试时间为90分钟。

一、选择题本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1~9是只有一项符合题目要求，第10~14题多选，至少有两个选项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不管的得0分

1. 关于电磁感应，下列说法中正确的是

A. 穿过线圈的磁通量越大，感应电动势越大

B. 穿过线圈的磁通量为零，感应电动势一定为零

C. 穿过线圈的磁通量的变化越大，感应电动势越大

D. 通过线圈的磁通量变化越快，感应电动势越大

2. 如图所示的交流电路中，灯L1、L2和L3均发光，如果保持交变电源两端电压的有效值不变，当频率减小时，各灯的亮、暗变化情况为（　　）

A 灯L1不变，灯L2变亮，灯L3变暗

B. 灯L1、L2、L3均变暗

C. 打L1、L2均变亮，红L3变暗

D. 灯L1不变，灯L2变暗，灯L3变亮

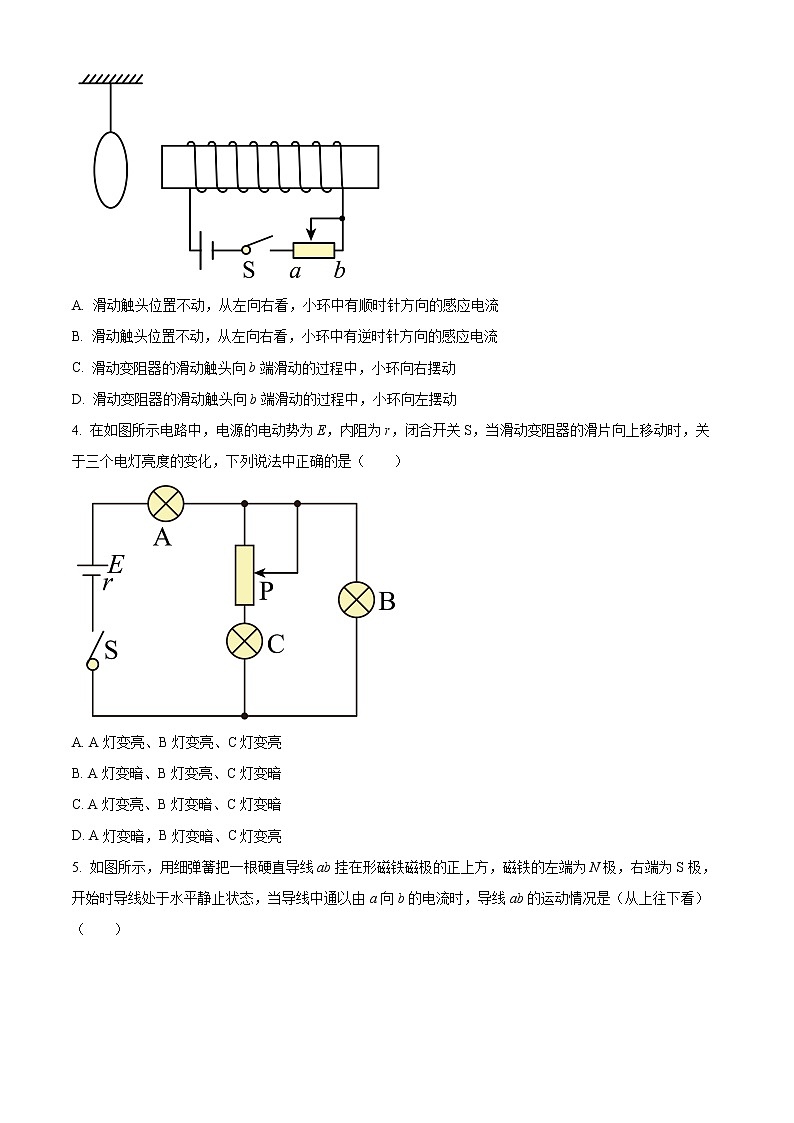

3. 如图所示，水平放置一个有铁芯的螺线管，与电源、开关以及滑动变阻器连接成电路，在螺线管的左端悬挂着一个轻小的闭合导电圆环，圆面与螺线管的轴线垂直保持开关S闭合，下列说法中正确的是（　　）

A. 滑动触头位置不动，从左向右看，小环中有顺时针方向的感应电流

B. 滑动触头位置不动，从左向右看，小环中有逆时针方向的感应电流

C. 滑动变阻器的滑动触头向b端滑动的过程中，小环向右摆动

D. 滑动变阻器的滑动触头向b端滑动的过程中，小环向左摆动

4. 在如图所示电路中，电源的电动势为E，内阻为r，闭合开关S，当滑动变阻器的滑片向上移动时，关于三个电灯亮度的变化，下列说法中正确的是（　　）

A. A灯变亮、B灯变亮、C灯变亮

B. A灯变暗、B灯变亮、C灯变暗

C. A灯变亮、B灯变暗、C灯变暗

D. A灯变暗，B灯变暗、C灯变亮

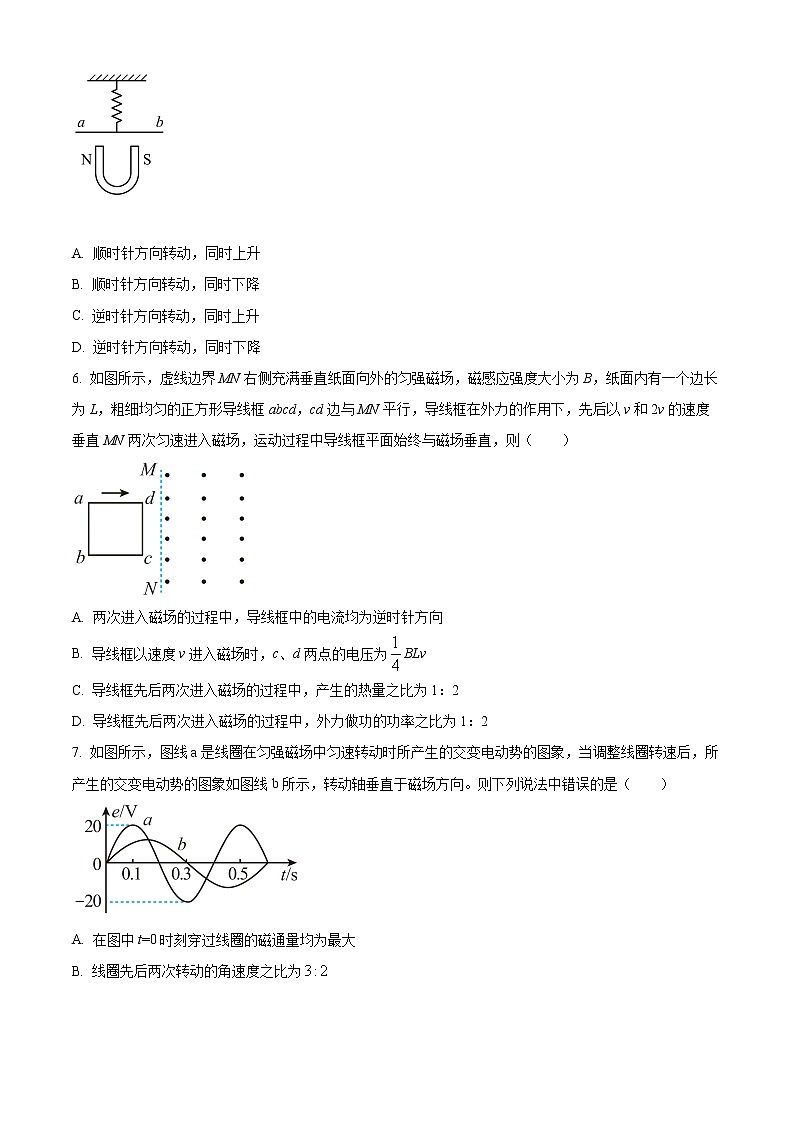

5. 如图所示，用细弹簧把一根硬直导线ab挂在形磁铁磁极的正上方，磁铁的左端为N极，右端为S极，开始时导线处于水平静止状态，当导线中通以由a向b的电流时，导线ab的运动情况是（从上往下看）（　　）

A. 顺时针方向转动，同时上升

B. 顺时针方向转动，同时下降

C. 逆时针方向转动，同时上升

D. 逆时针方向转动，同时下降

6. 如图所示，虚线边界MN右侧充满垂直纸面向外的匀强磁场，磁感应强度大小为B，纸面内有一个边长为L，粗细均匀的正方形导线框abcd，cd边与MN平行，导线框在外力的作用下，先后以v和2v的速度垂直MN两次匀速进入磁场，运动过程中导线框平面始终与磁场垂直，则（　　）

A. 两次进入磁场的过程中，导线框中的电流均为逆时针方向

B. 导线框以速度v进入磁场时，c、d两点的电压为BLv

C. 导线框先后两次进入磁场的过程中，产生的热量之比为1：2

D. 导线框先后两次进入磁场的过程中，外力做功的功率之比为1：2

7. 如图所示，图线a是线圈在匀强磁场中匀速转动时所产生的交变电动势的图象，当调整线圈转速后，所产生的交变电动势的图象如图线b所示，转动轴垂直于磁场方向。则下列说法中错误的是（　　）

A. 在图中t=0时刻穿过线圈的磁通量均为最大

B. 线圈先后两次转动的角速度之比为

C. 图线b所对应电动势的有效值为V

D. 图线a所对应电动势的瞬时值表达式为（V）

8. 现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定，磁场的磁感应强度为B，质子在入口处从静止开始被电场加速，经匀强磁场偏转后从出口离开磁场，若换作a粒子（a粒子带正电，其电荷量为质子的2倍，质量为质子的4倍）在入口处从静止开始被同一电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度改变为（　　）

A.  B.  C. 2B D.

9. 如图，在水平面（纸面）内有三根相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨．空间存在垂直于纸面的均匀磁场．用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触．下列关于回路中电流i与时间t的关系图线．可能正确的是

A.  B.  C.  D.

10. 如图甲、乙电路中，电阻R、电感线圈L的电阻均和灯泡A的电阻相等。关于灯泡的亮、暗变化情况，下列说法中正确的是（　　）

A. 在电路甲中，闭合开关S后，A灯将逐渐变亮

B. 在电路乙中，闭合开关S后，A灯将逐渐变亮

C. 在电路甲中，断开开关S后，A灯将先变得更亮，然后逐渐变暗

D. 在电路乙中，断开开关S后，A灯将先变得更亮，然后逐渐变暗

11. 如图所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器，现将变阻器的滑片从一个位置滑动到另—个位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A，则下列说法中正确的是（　　）

A. 电压表V1示数增大

B. 电压表V2示数不变，V3示数增大

C. 该变压器为降压变压器

D. 变阻器的滑片沿c→d的方向滑动

12. 如图所示，固定在水平面上且半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场，有一阻值为R的金属棒，其一端与圆环接触良好，另一端固定在竖直导电转轴OO'上，金属棒随轴以角速度匀速转动，阻值也为R的电阻和电容为C、板间距为d的水平平行板电容器并联接在圆环的A点和电刷间，有一带电微粒在电容器极板间恰好处于静止状态，已知重力加速度为g，不计其它电阻和摩擦，下列说法中正确的是（　　）

A. 金属棒产生的电动势为

B. 微粒的电荷量与质量之比为

C. 电容器所带的电荷量

D. 电阻R消耗的电功率为

13. 如图所示，两根足够长的光滑金属导轨固定在竖直平面内，底端接一电阻R，轻弹簧上端固定，下端悬挂质量为m的金属棒，除电阻R外，其余电阻不计，导轨处于匀强磁场中，磁场方向垂直于导轨所在平面，静止时金属棒位于A处，此时弹簧的伸长量为，弹性势能为Ep，将金属棒从弹簧原长位置由静止释放，在其运动过程中始终保持水平且与导轨接触良好，重力加速度为g，列说法中正确的是（　　）

A. 当金属棒的速度最大时，弹簧的弹性势能也最大

B. 金属棒到达A处时，速度最大，加速度最小

C. 金属棒运动过程中，弹簧和金属棒组成的系统机械能不断减小

D. 最终金属棒一定静止在A处，运动过程中电阻R产生的总热量等于

14. 如图所示，光滑平行金属导轨位于竖直向上的匀强磁场中，将具有一定电阻的导体棒M、N垂直放在导轨上，导轨电阻与摩擦均不计，用水平恒力F向右拉动导体棒N。运动过程中导体棒M、N始终处于磁场中，且垂直于导轨，导体棒M、N与导轨接触良好，经过一段时间后（　　）

A. 导体棒M的速度趋于恒定值

B. 导体M的加速度趋于恒定值

C. 流过导体棒M的电流趋于恒定值

D. M、N之间的距离趋于恒定值

二、实验题（本题共2小题，共14分）

15. 某学习小组需要探究小灯泡的电压与电流的关系，他们根据实验室提供的实验器材设计了实验的电路图，如图甲所示。

（1）请根据实验电路图，用笔画线代替导线将图乙的实物图连接成完整电路_______。

（2）闭合开关前，滑动变阻器的滑片应移到_______（选填“A”或“B”）端。

（3）实验时，可以根据电压表和电流表的读数计算出小灯泡某状态下的电阻，这个计算出的电阻________（填“大于”、“小于”或“等于”）该状态下小灯泡电阻的真实值。

16. 实验方案对实验测量的精度有直接的影响，某学习A小组对“测量电源的电动势和内阻”的实验方案进行了探究。

（1）该小组按照图甲所示的电路进行实验，电源的电动势为E，内电阻为r，电压表的示数为U，电流表的示数为I。则U与I的关系用题中所给的物理量可以表示为___________；

（2）通过调节滑动变阻器的阻值，使电压表和电流表的示数发生变化，记录此过程中电压表和电流表的多组示数，如下表所示，

根据表中实验数据已经在图乙的U-I坐标纸上描出对应的点，请画出U-I图象_______。

（3）根据图象可以得到该电池的电动势为___________，内阻为_______。（结果均保留3位有效数字）

三、解答题（本题共4小题，共44分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能给分，有数值计算的题目，答案中必须明确写出数值和单位）

17. 在如图甲所示的电路中，螺线管匝数n=1000匝，横截面积S=20cm2。螺线管导线电阻r=1Ω，定值电阻R=4Ω，闭合开关K，在一段时间内，垂直穿过螺线管的磁场的方向如图甲所示，磁感应强度B的大小按如图乙所示的规律变化，求：

（1）0~2s时间内螺线管产生的电动势的大小；

（2）0~2s时间内电路中的电流强度的大小；

（3）电压表的示数。

18. 某个小型水电站发电机的输出功率为P1=100kW，发电机的输出电压为U1=250V，通过升压变压器升压后向远处输电，输电线的双线总电阻为R=10Ω，在用户端用降压变压器把电压降为U4=220V，要求在输电线上损失的功率控制在4kW，请你设计两个变压器的匝数比。为此，请你计算：

（1）升压变压器输入的电流为多少？输电线上通过的电流是多少？

（2）输电线损失的电压为多少？升压变压器输出的电压是多少？

（3）两个变压器的匝数比各应等于多少？

19. 如图所示，在xOy平面内有一正方形区域ABCD，A点的坐标为（0，2l），B点的坐标为（0，-2l），C点的坐标为（4l，-2l），D点的坐标为（4l，2l），该区域存在匀强磁场和匀强电场，匀强磁场的磁感应强度大小为B，方向垂直xOy平面向内，匀强电场的电场强度大小未知，方向沿y轴的负方向（图中均末画出）。一质量为m，电荷量为+q的粒子，从O点以某一初速度沿x轴正方向进入该区域。若撤去匀强电场，只保留匀强磁场，粒子恰好从D点离开该区域；若撤去匀强磁场，只保留匀强电场，粒子恰好从C点离开该区域。粒子的重力不计，求：

（1）粒子的初速度；

（2）电场强度大小。

20. 如图甲所示，一电阻不计且足够长固定平行金属导轨，间距，上端接有阻值R=3Ω的电阻，导轨平面与水平面间的夹角θ=37°，整个装置处于方向垂直于导轨平面向上的匀强磁场中，一质量m=1kg、阻值r=1Ω的金属棒垂直于导轨放置。金属棒由静止释放后，沿导轨方向下滑的位移x与时间t之间的关系如图乙所示，其中（OA为曲线，AB为直线，金属棒与导轨之间的动摩擦因数为，金属棒与金属导轨按触良好，g取10m/s2，sin37°=0.6，cos37°=0.8，求：

（1）6s~10s金属棒运动的速度；

（2）匀强磁场的磁感应强度的大小：

（3）0~6s内电阻R产生的热量。
