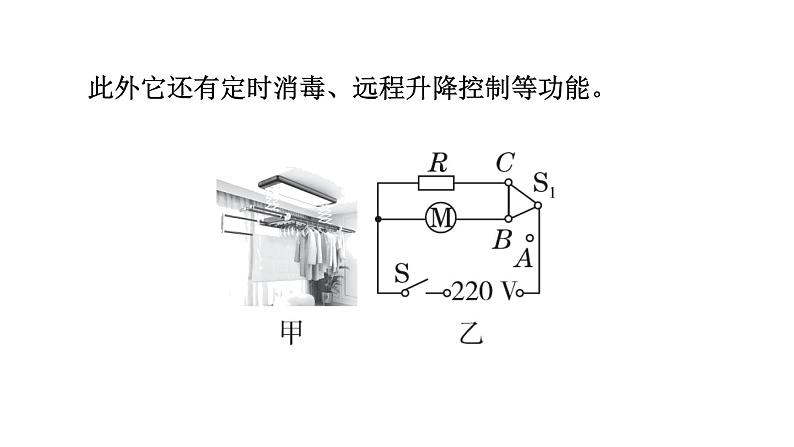

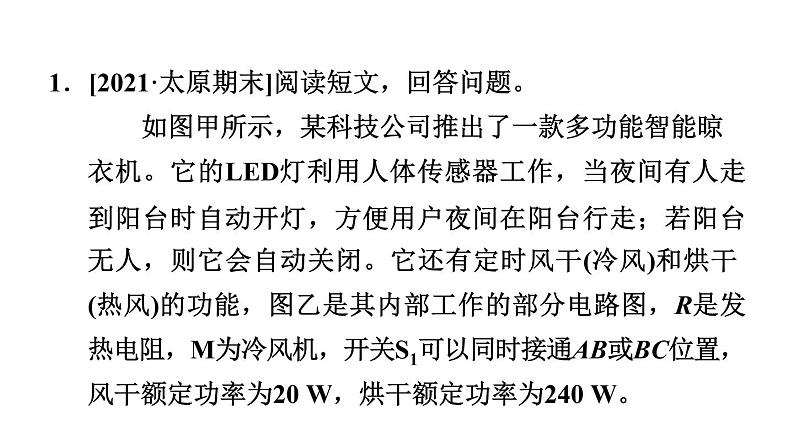

1．[2021·太原期末]阅读短文，回答问题。 如图甲所示，某科技公司推出了一款多功能智能晾衣机。它的LED灯利用人体传感器工作，当夜间有人走到阳台时自动开灯，方便用户夜间在阳台行走；若阳台无人，则它会自动关闭。它还有定时风干(冷风)和烘干(热风)的功能，图乙是其内部工作的部分电路图，R是发热电阻，M为冷风机，开关S1可以同时接通AB或BC位置，风干额定功率为20 W，烘干额定功率为240 W。
此外它还有定时消毒、远程升降控制等功能。

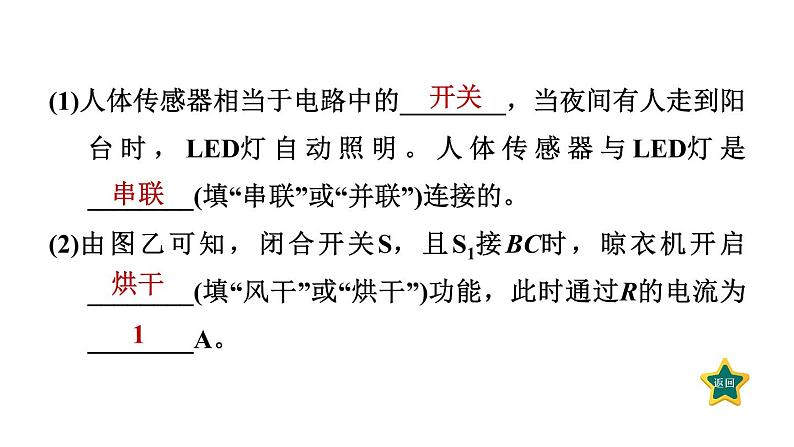

(1)人体传感器相当于电路中的________，当夜间有人走到阳台时，LED灯自动照明。人体传感器与LED灯是________(填“串联”或“并联”)连接的。(2)由图乙可知，闭合开关S，且S1接BC时，晾衣机开启________(填“风干”或“烘干”)功能，此时通过R的电流为________A。

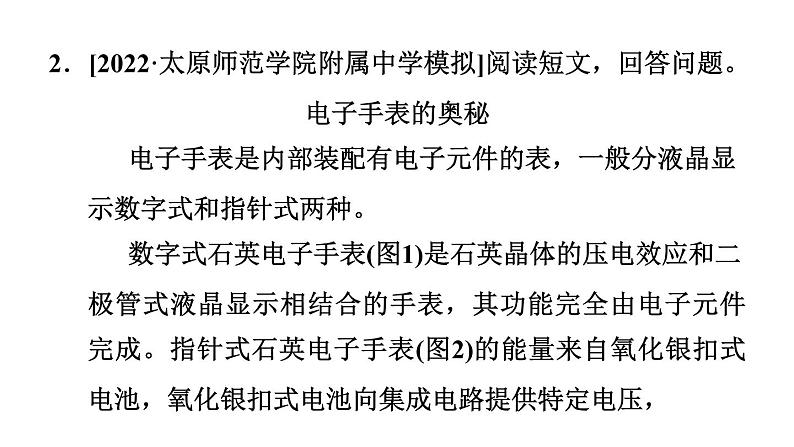

2．[2022·太原师范学院附属中学模拟]阅读短文，回答问题。电子手表的奥秘电子手表是内部装配有电子元件的表，一般分液晶显示数字式和指针式两种。数字式石英电子手表(图1)是石英晶体的压电效应和二极管式液晶显示相结合的手表，其功能完全由电子元件完成。指针式石英电子手表(图2)的能量来自氧化银扣式电池，氧化银扣式电池向集成电路提供特定电压，

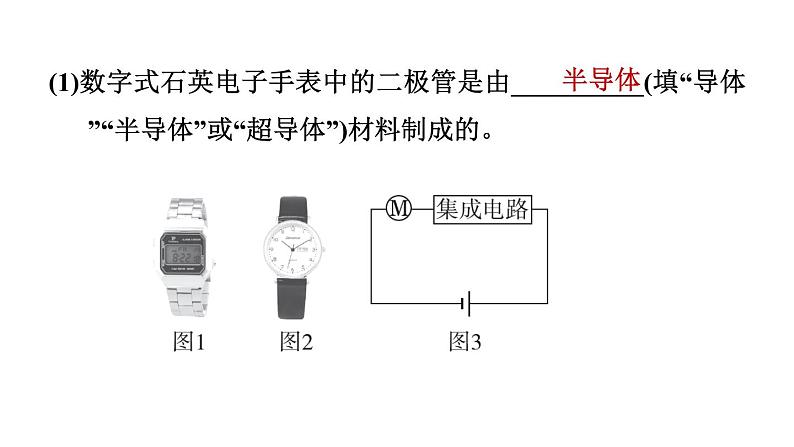

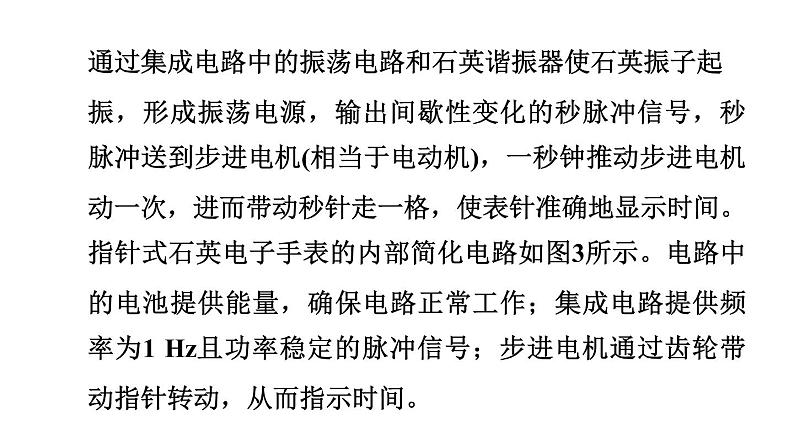

通过集成电路中的振荡电路和石英谐振器使石英振子起振，形成振荡电源，输出间歇性变化的秒脉冲信号，秒脉冲送到步进电机(相当于电动机)，一秒钟推动步进电机动一次，进而带动秒针走一格，使表针准确地显示时间。指针式石英电子手表的内部简化电路如图3所示。电路中的电池提供能量，确保电路正常工作；集成电路提供频率为1 Hz且功率稳定的脉冲信号；步进电机通过齿轮带动指针转动，从而指示时间。
(1)数字式石英电子手表中的二极管是由__________(填“导体”“半导体”或“超导体”)材料制成的。
(2)更换电池时必须使用塑料或竹镊子夹取，这是因为使用金属镊子易造成电池__________。(3)集成电路部分在电路中相当于间歇性工作的________(填“电源”“用电器”或“开关”)。(4)集成电路输出间歇性变化的秒脉冲信号，下列图象符合要求的是________。
3．[2021·太原三模]阅读短文，回答问题。“翼龙”无人机 “翼龙”无人机是我国自主研制的一种中低空、长航时、广泛应用于灾情监视、军事活动等科学领域的无人机。下表为其部分技术参数。
　　如图甲所示，机翼上凸下平的外形设计为其提供了飞行时的升力。该无人机装配有一台活塞式发动机，其基本结构及某工作冲程如图乙所示。发动机装有能控制油门大小的限速器，其简化电路如图丙所示。
当飞行速度增大到280 km/h时，电阻Rx的阻值随之减小到某个值，电磁铁A端刚好能够吸下衔铁B，减小油门C的喷油量，从而达到限速的目的。当长时间使用后，保护电阻R0的阻值会变大，影响限速值，需及时更换。(1)发动机在如图乙所示冲程的能量转化是_________________。(2)在图丙中，闭合开关后，电磁铁的A端是________极；长时间使用后不及时更换保护电阻R0，会导致限速值________(填“>”“＝”或“<”)280 km/h。
(3)发动机耗油率是指发动机在额定功率下每输出1 kW·h能量所消耗的燃油质量。根据相关参数可知，“翼龙”无人机装配的发动机耗油率为________kg/(kW·h)。
(4)用所学物理知识解释，“翼龙”无人机的外形设计能为其提供飞行时升力的原因。
因为流体中流速大的位置压强小，无人机机翼上凸下平的外形设计使其飞行时，机翼上方空气流速大、压强小，机翼下方空气流速小、压强大，从而产生向上的压强差，形成向上的压力差，为无人机提供飞行时的升力。
4．阅读短文，回答问题。体脂秤 脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面。脂肪供给维持生命必需的能量，氧化热值约为3.8×107 J/kg，皮下脂肪还能防止热量散失；脂肪过量使人肥胖，并导致一些慢性疾病。人体脂肪率表示脂肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比。
脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便的一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂率。这是市面上多数体脂秤测量体脂率的原理。 如图甲所示的为一款市面常见的体脂秤，其体重测量部分的原理简化图如图乙所示，由压敏电阻R(其阻值随所受压力F变化的关系如图丙所示)、
数字式仪表P(电阻可忽略不计)、滑动变阻器R0(用作仪表P的调零)、电池等组成。台板部分的质量忽略不计，电源电压为6 V。当被测者站上体脂秤后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差的原理，一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。
根据这一变化加上被测者的身高、体重等信息，可计算出体脂率的大概值。
(1)比较脂肪和人体其他成分的物理属性，下列说法错误的是(　　)A．导热性较差 B．导电性较差 C．比热容较大(2)某被测者穿着橡胶拖鞋站上体脂秤，发现体重正常显示，而体脂率测量结果偏差很大，原因是____________________________________________。
橡胶为绝缘体，特定频率电信号无法通过人体
(3)测量体脂率前需要先录入被测者的身高信息，才能较准确地计算出体脂率，这是因为人体身高越高，相当于导体的________越大，电阻就越大。(4)若R0为100 Ω，台板上无物体时，电路中的电流是________A。
(5)若体脂秤最大可承受压力为1 000 N，则体重测量电路测量体重的最大功率为________W。
(6)拆开该体脂秤后发现，内部电池上标着“6 V　500 mA·h”，则该电池最多可以储存的电能为________J。
【点拨】电池最多可以储存的电能为W＝UIt＝6 V×500×10－3 A×3 600 s＝10 800 J。
5．阅读短文，回答问题。漏电保护器漏电保护器，主要是用来在用电设备发生漏电故障时或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时起到保护作用：①设备发生碰壳故障；②私拉乱接的电线绝缘皮破损；③人体直接触及火线；
④在特别潮湿的地方(如游泳池、淋浴房、厨房、卫生间等)，因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故；⑤当一些电子设备的绝缘材料损坏时，其外露的金属附件(如电视机、收录机的拉杆天线等)可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。
如图所示的是安装了漏电保护器的家庭电路。家庭电路中火线与零线之间、火线与大地之间有220 V的电压。通常情况下，通过人体的电流超过20 mA时，人会感到剧痛，呼吸困难，甚至会有生命危险。
当人体直接或间接接触火线时，有触电危险。此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过图示电路中A、B两点的电流不等。当漏电保护器检测到通过电路中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。(1)在特别潮湿的地方，因人体表皮电阻__________，触电死亡的危险大大增加。
