(全国版)高考物理一轮复习讲义第2章 第3讲 力的合成与分解(含解析)

第3讲　力的合成与分解

目标要求　1.会应用平行四边形定则及三角形定则求合力.2.能利用效果分解法和正交分解法计算分力.3.知道“活结”与“死结”、“动杆”与“定杆”的区别.

考点一　共点力的合成

基础回扣

1.合力与分力

(1)定义：如果一个力单独作用的效果跟某几个力共同作用的效果相同，这个力叫作那几个力的合力，那几个力叫作这个力的分力.

(2)关系：合力与分力是等效替代关系.

2.力的合成

(1)定义：求几个力的合力的过程.

(2)运算法则

①平行四边形定则：求两个互成角度的分力的合力，可以用表示这两个力的有向线段为邻边作平行四边形，这两个邻边之间的对角线就表示合力的大小和方向.如图1甲所示，F1、F2为分力，F为合力.

图1

②三角形定则：把两个矢量的首尾顺次连接起来，第一个矢量的起点到第二个矢量的终点的有向线段为合矢量.如图乙，F1、F2为分力，F为合力.

技巧点拨

1.共点力合成的方法

(1)作图法.

(2)计算法：根据平行四边形定则作出力的示意图，然后利用勾股定理、三角函数、正弦定理等求出合力.

2.合力范围的确定

(1)两个共点力的合力范围：|F1－F2|≤F≤F1＋F2.

①两个力的大小不变时，其合力随夹角的增大而减小.

②合力的大小不变时，两分力随夹角的增大而增大.

③当两个力反向时，合力最小，为|F1－F2|；当两个力同向时，合力最大，为F1＋F2.

(2)三个共点力的合力范围

①最大值：三个力同向时，其合力最大，为Fmax＝F1＋F2＋F3.

②最小值：以这三个力的大小为边，如果能组成封闭的三角形，则其合力的最小值为零，即Fmin＝0；如果不能，则合力的最小值等于最大的一个力减去另外两个力的大小之和，即Fmin＝F1－(F2＋F3)(F1为三个力中最大的力).

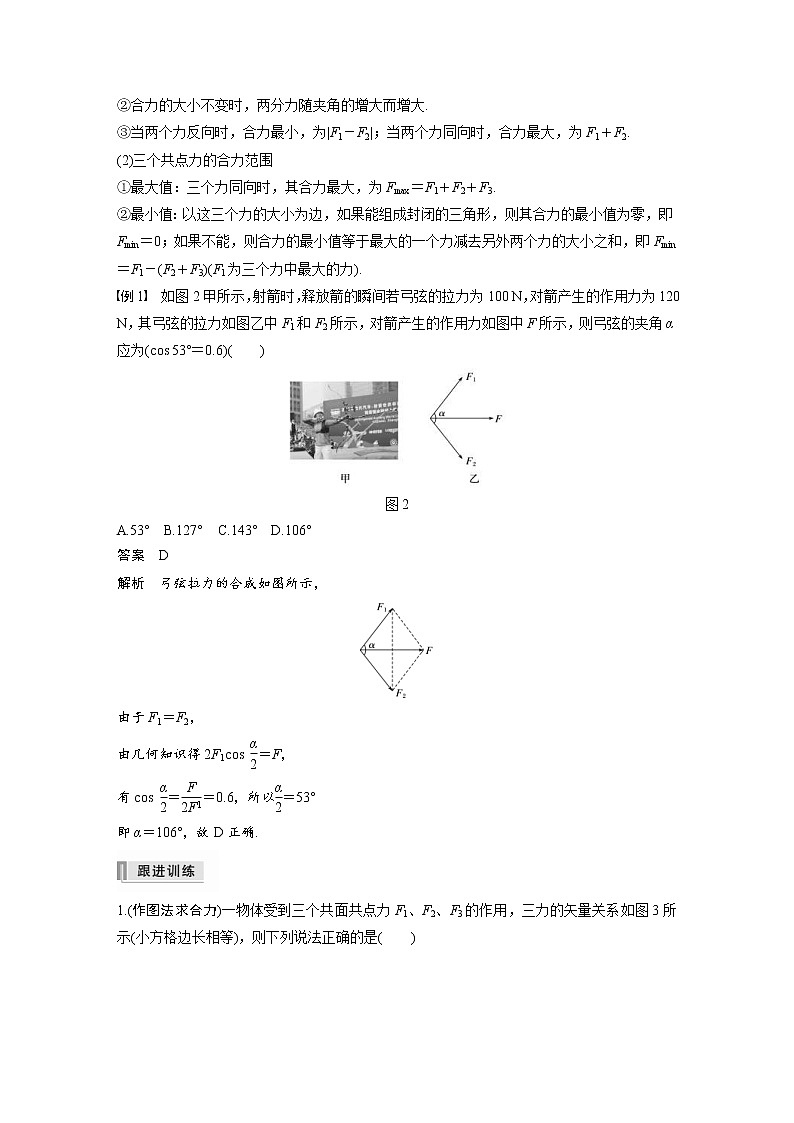

例1　如图2甲所示，射箭时，释放箭的瞬间若弓弦的拉力为100 N，对箭产生的作用力为120 N，其弓弦的拉力如图乙中F1和F2所示，对箭产生的作用力如图中F所示，则弓弦的夹角α应为(cos 53°＝0.6)(　　)

图2

A.53°  B.127°  C.143°  D.106°

答案　D

解析　弓弦拉力的合成如图所示，

由于F1＝F2，

由几何知识得2F1cos ＝F，

有cos ＝＝0.6，所以＝53°

即α＝106°，故D正确.

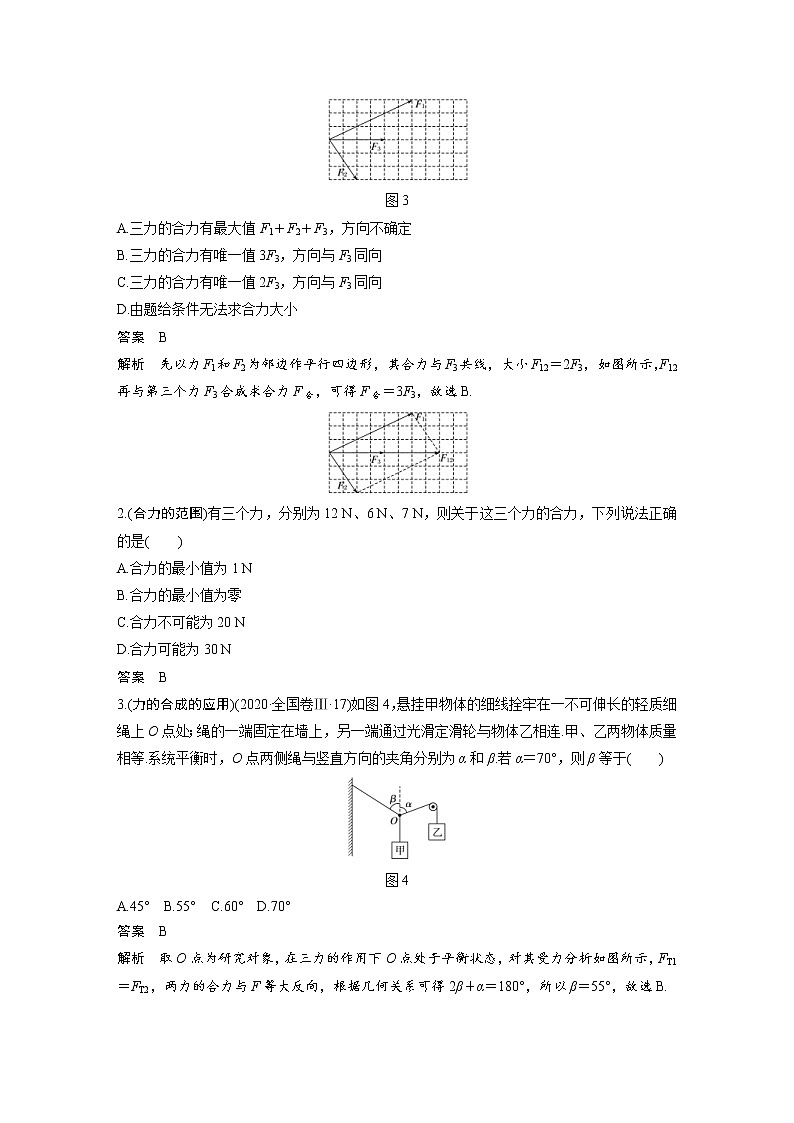

1.(作图法求合力)一物体受到三个共面共点力F1、F2、F3的作用，三力的矢量关系如图3所示(小方格边长相等)，则下列说法正确的是(　　)

图3

A.三力的合力有最大值F1＋F2＋F3，方向不确定

B.三力的合力有唯一值3F3，方向与F3同向

C.三力的合力有唯一值2F3，方向与F3同向

D.由题给条件无法求合力大小

答案　B

解析　先以力F1和F2为邻边作平行四边形，其合力与F3共线，大小F12＝2F3，如图所示，F12再与第三个力F3合成求合力F合，可得F合＝3F3，故选B.

2.(合力的范围)有三个力，分别为12 N、6 N、7 N，则关于这三个力的合力，下列说法正确的是(　　)

A.合力的最小值为1 N

B.合力的最小值为零

C.合力不可能为20 N

D.合力可能为30 N

答案　B

3.(力的合成的应用)(2020·全国卷Ⅲ·17)如图4，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连.甲、乙两物体质量相等.系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β.若α＝70°，则β等于(　　)

图4

A.45°  B.55°  C.60°  D.70°

答案　B

解析　取O点为研究对象，在三力的作用下O点处于平衡状态，对其受力分析如图所示，FT1＝FT2，两力的合力与F等大反向，根据几何关系可得2β＋α＝180°，所以β＝55°，故选B.

考点二　力的分解的两种常用方法

基础回扣

1.力的分解是力的合成的逆运算，遵循的法则：平行四边形定则或三角形定则.

2.分解方法：

(1)按力产生的效果分解；(2)正交分解.

如图5，将结点O受力进行分解.

图5

3.矢量和标量

(1)矢量：既有大小又有方向的物理量，叠加时遵循平行四边形定则，如速度、力等.

(2)标量：只有大小没有方向的物理量，求和时按代数法则相加，如路程、速率等.

技巧点拨

1.力的效果分解法

(1)根据力的实际作用效果确定两个实际分力的方向.

(2)再根据两个分力方向画出平行四边形.

(3)最后由几何知识求出两个分力的大小和方向.

2.力的正交分解法

(1)建立坐标轴的原则：在静力学中，以少分解力和容易分解力为原则(使尽量多的力分布在坐标轴上)；在动力学中，往往以加速度方向和垂直加速度方向为坐标轴建立坐标系.

(2)多个力求合力的方法：把各力向相互垂直的x轴、y轴分解.

x轴上的合力Fx＝Fx1＋Fx2＋Fx3＋…

y轴上的合力Fy＝Fy1＋Fy2＋Fy3＋…

合力大小F＝

若合力方向与x轴夹角为θ，则tan θ＝.

　　　　  效果分解法

例2　(多选)(2018·天津卷·7)明朝谢肇淛的《五杂组》中记载：“明姑苏虎丘寺塔倾侧，议欲正之，非万缗不可.一游僧见之曰：无烦也，我能正之.”游僧每天将木楔从塔身倾斜一侧的砖缝间敲进去，经月余扶正了塔身.假设所用的木楔为等腰三角形，木楔的顶角为θ，现在木楔背上加一力F，方向如图6所示，木楔两侧产生推力FN，则(　　)

图6

A.若F一定，θ大时FN大

B.若F一定，θ小时FN大

C.若θ一定，F大时FN大

D.若θ一定，F小时FN大

答案　BC

解析　根据力F的作用效果将F分解为垂直于木楔两侧的力FN，如图所示

则＝sin

故FN＝，

所以当F一定时，θ越小，FN越大；当θ一定时，F越大，FN越大，故选项B、C正确，A、D错误.

正交分解法

例3　建筑装修中，工人用质量为m的磨石对倾角为θ的斜壁进行打磨(如图7所示)，当对磨石施加竖直向上大小为F的推力时，磨石恰好沿斜壁向上匀速运动，已知磨石与斜壁之间的动摩擦因数为μ，重力加速度为g，则磨石受到的摩擦力大小是(　　)

图7

A.(F－mg)cos θ

B.(F－mg)sin θ

C.μ(F－mg)cos θ

D.μ(F－mg)tan θ

答案　A

解析　磨石受重力、推力、斜壁的弹力及摩擦力作用而处于平衡状态，由图可知，F一定大于重力mg；先将重力及向上的推力合成后，将二者的合力沿垂直于斜壁方向及平行于斜壁方向分解，则在沿斜壁方向上有Ff＝(F－mg)cos θ，在垂直斜壁方向上有FN＝(F－mg)sin θ，则Ff＝μ(F－mg)sin θ，故A正确.

4.(效果分解法)刀、斧、凿等切削工具的刃部叫作劈，如图8是斧头劈木柴的情景.劈的纵截面是一个等腰三角形，使用劈的时候，垂直劈背加一个力F，这个力产生两个作用效果，使劈的两个侧面推压木柴，把木柴劈开.设劈背的宽度为d，劈的侧面长为l，不计斧头自身的重力，则劈的侧面推压木柴的力为(　　)

图8

A.F  B.F  C.F  D.F

答案　B

解析　斧头劈木柴时，设两侧面推压木柴的力分别为F1、F2且F1＝F2，利用几何三角形与力的三角形相似有 ＝＝，得推压木柴的力F1＝F2＝F，所以B正确，A、C、D错误.

5.(正交分解的应用)(2021·河北张家口市第一次质检)如图9，斜面倾角为30°，一质量m＝1 kg的物块在与斜面成30°角的拉力F作用下恰好不上滑.已知物块与斜面间动摩擦因数μ＝，求F的大小.(g＝10 m/s2，设最大静摩擦力等于滑动摩擦力)

图9

答案　5 N

解析　对物块受力分析如图，沿斜面方向和垂直斜面方向建立平面直角坐标系，正交分解拉力F、重力mg，如图所示

x轴：Fcos 30°－mgsin 30°－Ff＝0

y轴：Fsin 30°＋FN－mgcos 30°＝0

又Ff＝μFN

代入数值，解得F＝5 N.

考点三　“活结”与“死结”、“动杆”与“定杆”

1.活结：当绳绕过光滑的滑轮或挂钩时，绳上的力是相等的，即滑轮只改变力的方向，不改变力的大小，如图10甲，滑轮B两侧绳的拉力相等.

2.死结：若结点不是滑轮，而是固定点时，称为“死结”结点，则两侧绳上的弹力不一定相等，如图乙，结点B两侧绳的拉力不相等.

3.动杆：若轻杆用光滑的转轴或铰链连接，当杆平衡时，杆所受到的弹力方向一定沿着杆，否则杆会转动.如图乙所示，若C为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向.

图10

4.定杆：若轻杆被固定，不发生转动，则杆受到的弹力方向不一定沿杆的方向，如图甲所示.

例4　如图11甲所示，轻绳AD跨过固定在水平横梁BC右端的光滑定滑轮挂住一个质量为m1的物体，∠ACB＝30°；图乙所示的轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向成30°角，轻杆的G点用细绳GF拉住一个质量为m2的物体，重力加速度为g，则下列说法正确的是(　　)

图11

A.图甲中BC对滑轮的作用力为

B.图乙中HG杆受到绳的作用力为m2g

C.细绳AC段的拉力FAC与细绳EG段的拉力FEG之比为1∶1

D.细绳AC段的拉力FAC与细绳EG段的拉力FEG之比为m1∶2m2

答案　D

解析　题图甲中，是一根绳跨过光滑定滑轮，绳中的弹力相等，两段绳的拉力都是m1g，互成120°角，则合力的大小是m1g，方向与竖直方向成60°角斜向左下方，故BC对滑轮的作用力大小也是m1g，方向与竖直方向成60°角斜向右上方，A选项错误；题图乙中HG杆受到绳的作用力为m2g，B选项错误；题图乙中FEGsin 30°＝m2g，得FEG＝2m2g，则＝，C选项错误，D选项正确.

6.(活结的应用)(2020·辽宁葫芦岛市第一次模拟)如图12所示，细绳一端固定在A点，跨过与A等高的光滑定滑轮B后在另一端悬挂一个沙桶Q.现有另一个沙桶P通过光滑轻质挂钩挂在AB之间，稳定后挂钩下降至C点，∠ACB＝120°，下列说法正确的是(　　)

图12

A.若只增加Q桶内的沙子，再次平衡后C点位置不变

B.若只增加P桶内的沙子，再次平衡后C点位置不变

C.若在两桶内增加相同质量的沙子，再次平衡后C点位置不变

D.若在两桶内增加相同质量的沙子，再次平衡后沙桶Q位置上升

答案　C

解析　对沙桶Q受力分析有FT＝GQ，设两绳的夹角为θ，对C点受力分析可知，C点受三力而平衡，而C点为活结绳上的点，两侧绳的张力相等，有2FTcos ＝GP，联立可得2GQcos ＝GP，故增大Q的重力，夹角θ变大，C点上升；只增大P的重力时，夹角θ变小，C点下降，故A、B错误；当θ＝120°时，GP＝GQ，故两沙桶增加相同的质量，P和Q的重力仍相等，C点的位置不变，故C正确，D错误.

7.(活结与动杆组合)(多选)如图13所示，轻杆BC一端用铰链固定于墙上，另一端有一小滑轮C，重物系一绳经C固定在墙上的A点，滑轮与绳的质量及摩擦力均不计，若将绳一端从A点沿墙稍向上移，系统再次平衡后，则(　　)

图13

A.绳的拉力增大

B.轻杆受到的压力减小，且杆与AB的夹角变大

C.绳的拉力大小不变

D.轻杆受的压力不变

答案　BC

解析　对C进行受力分析如图所示，根据力的平衡条件和对称性可知FAC＝FCD＝G.A点上移后绳上拉力大小不变，等于重物的重力，故A错误，C正确；A点上移后AC与CD的夹角变大，则合力变小，即轻杆受到的压力减小，方向沿杆方向并且沿∠ACD的角平分线，根据几何知识知∠BCD变大，即杆与AB的夹角变大，故B正确，D错误.

课时精练

1.三个共点力大小分别是F1、F2、F3，关于它们合力F的大小，下列说法中正确的是(　　)

A.F大小的取值范围一定是0≤F≤F1＋F2＋F3

B.F至少比F1、F2、F3中的某一个大

C.若F1∶F2∶F3＝3∶6∶8，只要适当调整它们之间的夹角，一定能使合力为零

D.若F1∶F2∶F3＝3∶6∶2，只要适当调整它们之间的夹角，一定能使合力为零

答案　C

2.(多选)研究两共点力的合成实验中，得出合力F随夹角θ变化的规律如图1所示，则(　　)

图1

A.两个分力分别为8 N、10 N

B.两个分力分别为6 N、8 N

C.2 N≤F≤18 N

D.2 N≤F≤14 N

答案　BD

解析　当两个分力方向垂直时，两个力合力为＝10 N，当两个力方向相反时，合力最小，为两个力大小之差，即F1－F2＝2 N，解得这两个分力分别为8 N、6 N，选项B正确，A错误；当两个力方向相同时，合力最大，为两个力大小之和，则有2 N≤F≤14 N，选项D正确，C错误.

3.(2017·浙江4月选考·10)重力为G的体操运动员在进行自由体操比赛时，有如图2所示的比赛动作，当运动员竖直倒立保持静止状态时，两手臂对称支撑，夹角为θ，则(　　)

图2

A.当θ＝60°时，运动员单手对地面的正压力大小为

B.当θ＝120°时，运动员单手对地面的正压力大小为G

C.当θ不同时，运动员受到的合力不同

D.当θ不同时，运动员与地面之间的相互作用力不相等

答案　A

解析　对运动员受力分析如图，

运动员单手对地面的正压力大小与θ无关

F1＝F2＝

而手臂受力与夹角θ有关，所以选项A正确，B错误；不管角度如何，运动员受到的合力为零，选项C错误；不管角度如何，运动员与地面之间的相互作用力总是等大，选项D错误.

4.某物体同时受到同一平面内的三个共点力作用，在如图3所示的四种情况中(坐标纸中每格边长表示1 N大小的力)，该物体所受的合外力大小正确的是(　　)

图3

A.甲图中物体所受的合外力大小等于4 N

B.乙图中物体所受的合外力大小等于2 N

C.丙图中物体所受的合外力大小等于0

D.丁图中物体所受的合外力大小等于0

答案　D

5.(2019·全国卷Ⅲ·16)用卡车运输质量为m的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，如图4所示.两斜面Ⅰ、Ⅱ固定在车上，倾角分别为30°和60°.重力加速度为g.当卡车沿平直公路匀速行驶时，圆筒对斜面Ⅰ、Ⅱ压力的大小分别为F1、F2，则(　　)

图4

A.F1＝mg，F2＝mg   B.F1＝mg，F2＝mg

C.F1＝mg，F2＝mg   D.F1＝mg，F2＝mg

答案　D

解析　分析可知工件受力平衡，对工件受到的重力按照压紧斜面Ⅰ和Ⅱ的效果进行分解如图所示，结合几何关系可知工件对斜面Ⅰ的压力大小为F1＝F1′＝mgcos 30°＝mg，对斜面Ⅱ的压力大小为F2＝F2′＝mgsin 30°＝mg，选项D正确，A、B、C错误.

6.(2019·天津卷·2)2018年10月23日，港珠澳跨海大桥正式开通.为保持以往船行习惯，在航道外建造了单面索(所有钢索均处在同一竖直面内)斜拉桥，其索塔与钢索如图5所示.下列说法正确的是(　　)

图5

A.增加钢索的数量可减小索塔受到的向下的压力

B.为了减小钢索承受的拉力，可以适当降低索塔的高度

C.索塔两侧钢索对称且拉力大小相同时，钢索对索塔的合力竖直向下

D.为了使索塔受到钢索的合力竖直向下，索塔两侧的钢索必须对称分布

答案　C

解析　增加钢索的数量不能减小索塔受到的向下的压力，A错误；当索塔受到的力F一定时，降低索塔的高度，钢索与水平方向的夹角α减小，则钢索受到的拉力将增大，B错误；如果索塔两侧的钢索对称且拉力大小相同，则两侧拉力在水平方向的合力为零，钢索的合力一定竖直向下，C正确；索塔受到钢索的拉力合力竖直向下，当两侧钢索的拉力大小不等时，由图可知，两侧的钢索不一定对称，D错误.

7.(多选)如图6所示，质量为m的物体在水平恒力F的作用下沿粗糙斜面匀速向上滑动，斜面与水平方向的夹角为θ，物体与斜面之间的动摩擦因数为μ，重力加速度为g，则物体受到的摩擦力大小是(　　)

图6

A.Fcos θ＋mgsin θ

B.Fcos θ－mgsin θ

C.μ(mg＋Fsin θ)

D.μ(mgcos θ＋Fsin θ)

答案　BD

8.(2019·福建泉州市期末质量检查)如图7所示，总重为G的吊灯用三条长度相同的轻绳悬挂在天花板上，每条轻绳与竖直方向的夹角均为θ，则每条轻绳对吊灯的拉力大小为(　　)

图7

A.   B.

C.Gcos θ   D.Gsin θ

答案　A

解析　对吊灯，由平衡条件可知：3FTcos θ＝G，解得FT＝，故选A.

9.(多选)如图8所示是剪式千斤顶，当摇动把手时，螺纹轴就能迫使千斤顶的两臂靠拢，从而将汽车顶起.当车轮刚被顶起时汽车对千斤顶的压力为1.0×105 N，此时千斤顶两臂间的夹角为120°，则下列判断正确的是(　　)

图8

A.此时两臂受到的压力大小均为5.0×104 N

B.此时千斤顶对汽车的支持力为1.0×105 N

C.若继续摇动把手，将汽车顶起，两臂受到的压力将增大

D.若继续摇动把手，将汽车顶起，两臂受到的压力将减小

答案　BD

解析　设两臂受到的压力大小均为F1，汽车对千斤顶的压力为F，两臂间夹角为θ，则有F＝2F1cos ，由此可知，当F＝1.0×105 N，θ＝120°时，F1＝1.0×105 N，A错误；由牛顿第三定律知，B正确；若继续摇动把手，F不变，θ减小，则F1将减小，C错误，D正确.

10.(多选)(2017·天津卷·8)如图9所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态.如果只人为改变一个条件，当衣架静止时，下列说法正确的是(　　)

图9

A.绳的右端上移到b′，绳子拉力不变

B.将杆N向右移一些，绳子拉力变大

C.绳的两端高度差越小，绳子拉力越小

D.若换挂质量更大的衣服，则衣架悬挂点右移

答案　AB

解析　设两杆间距离为d，绳长为l，Oa、Ob段长度分别为la和lb，则l＝la＋lb，两部分绳子与竖直方向夹角分别为α和β，受力分析如图所示.绳子中各部分张力相等，FTa＝FTb＝FT，则α＝β.对O点受力分析可得2FTcos α＝mg，d＝lasin α＋lbsin β＝lsin α，即sin α＝，FT＝，当绳右端上移或两端高度差减小时，d和l均不变，则sin α为定值，α为定值，cos α为定值，绳子的拉力保持不变，故A正确，C错误；将杆N向右移一些，d增大，则sin α增大，cos α减小，绳子的拉力增大，故B正确；若换挂质量更大的衣服，d和l均不变，绳中拉力增大，但衣架悬挂点的位置不变，故D错误.

11.(2016·全国卷Ⅲ·17)如图10，两个轻环a和b套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m的小球.在a和b之间的细线上悬挂一小物块.平衡时，a、b间的距离恰好等于圆弧的半径.不计所有摩擦.小物块的质量为(　　)

图10

A.  B.m  C.m  D.2m

答案　C

解析　如图所示，圆弧的圆心为O，悬挂小物块的点为c，

由于ab＝R，则△aOb为等边三角形，同一条细线上的拉力相等，FT＝mg，合力沿Oc方向，则Oc为角平分线，由几何关系知，∠acb＝120°，故线的拉力的合力与物块的重力大小相等，即每条细线上的拉力FT＝G＝mg，所以小物块质量为m，故C对.

12.如图11所示，质量为m的物体置于倾角为θ的固定斜面上，物体与斜面之间的动摩擦因数为μ，先用平行于斜面的推力F1作用于物体上使其能沿斜面匀速上滑，若改用水平推力F2作用于物体上，也能使物体沿斜面匀速上滑，则两次的推力之比为多少？

图11

答案　cos θ－μsin θ

解析　物体在力F1作用下和力F2作用下运动时的受力如图所示

将重力mg、力F2沿斜面方向和垂直于斜面方向正交分解，

由平衡条件可得：F1＝mgsin θ＋Ff1，

FN1＝mgcos θ，

Ff1＝μFN1，

F2cos θ＝mgsin θ＋Ff2，

FN2＝mgcos θ＋F2sin θ，

Ff2＝μFN2，

解得：F1＝mgsin θ＋μmgcos θ，

F2＝，

故＝cos θ－μsin θ.

13.一重为G的圆柱体工件放在V形槽中，槽顶角α＝60°，槽的两侧面与水平方向的夹角相同，槽与工件接触处的动摩擦因数处处相同，大小为μ＝0.25，则：

图12

(1)要沿圆柱体的轴线方向(如图12甲所示)水平地把工件从槽中拉出来，人至少要施加多大的拉力？

(2)现把整个装置倾斜，使圆柱体的轴线与水平方向成37°角，如图乙所示，且保证圆柱体对V形槽两侧面的压力大小相等，发现圆柱体能自动沿槽下滑，求此时工件所受槽的摩擦力大小.(sin 37°＝0.6，cos 37°＝0.8)

答案　(1)0.5G　(2)0.4G

解析　(1)分析圆柱体的受力可知，沿轴线方向受到拉力F、两个侧面对圆柱体的滑动摩擦力

由题给条件知F＝2Ff，由圆柱体重力产生的效果将重力进行分解，如图所示：

由平衡条件可得G＝F1＝F2，

由Ff＝μF1得F＝0.5G.

(2)把整个装置倾斜，则重力沿压紧两侧的斜面的分力F1′＝F2′＝Gcos 37°＝0.8G，

此时工件所受槽的摩擦力大小Ff′＝2μF1′＝0.4G.
