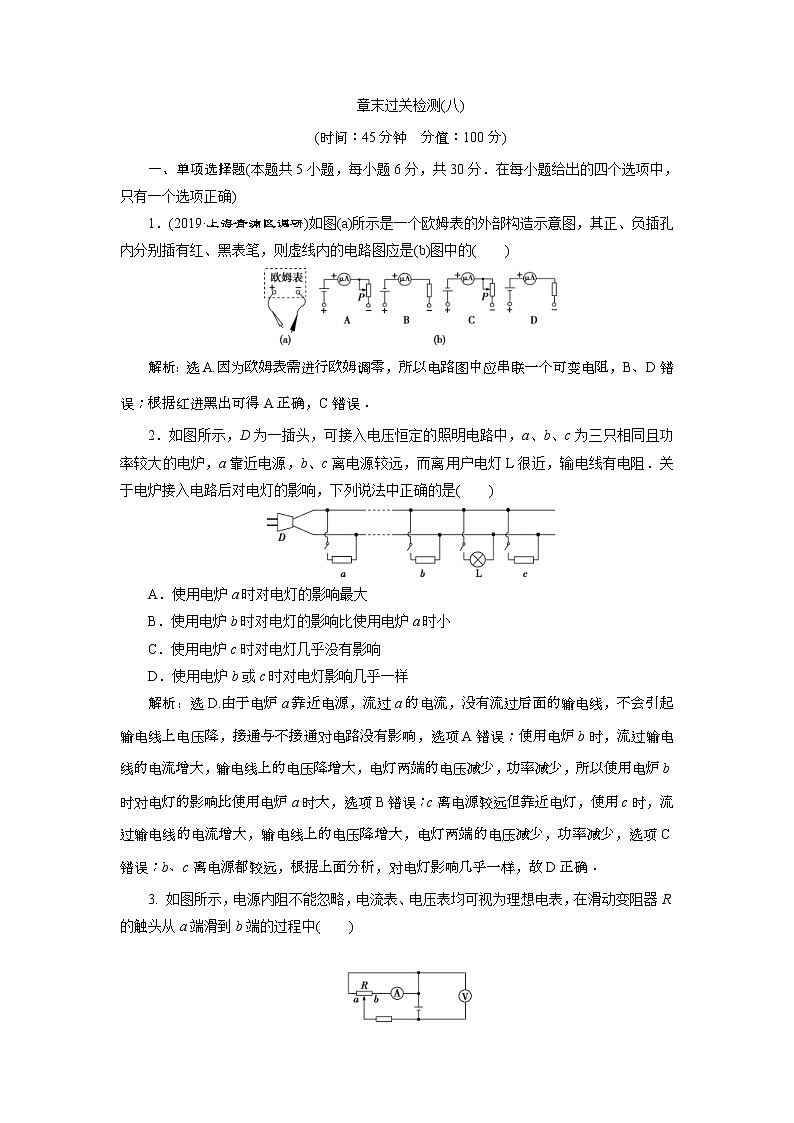

章末过关检测(八)

(时间：45分钟　分值：100分)

一、单项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，只有一个选项正确)

1．(2019·上海青浦区调研)如图(a)所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的(　　)

解析：选A.因为欧姆表需进行欧姆调零，所以电路图中应串联一个可变电阻，B、D错误；根据红进黑出可得A正确，C错误．

2．如图所示，D为一插头，可接入电压恒定的照明电路中，a、b、c为三只相同且功率较大的电炉，a靠近电源，b、c离电源较远，而离用户电灯L很近，输电线有电阻．关于电炉接入电路后对电灯的影响，下列说法中正确的是(　　)

A．使用电炉a时对电灯的影响最大

B．使用电炉b时对电灯的影响比使用电炉a时小

C．使用电炉c时对电灯几乎没有影响

D．使用电炉b或c时对电灯影响几乎一样

解析：选D.由于电炉a靠近电源，流过a的电流，没有流过后面的输电线，不会引起输电线上电压降，接通与不接通对电路没有影响，选项A错误；使用电炉b时，流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少，所以使用电炉b时对电灯的影响比使用电炉a时大，选项B错误；c离电源较远但靠近电灯，使用c时，流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少，选项C错误；b、c离电源都较远，根据上面分析，对电灯影响几乎一样，故D正确．

3. 如图所示，电源内阻不能忽略，电流表、电压表均可视为理想电表，在滑动变阻器R的触头从a端滑到b端的过程中(　　)

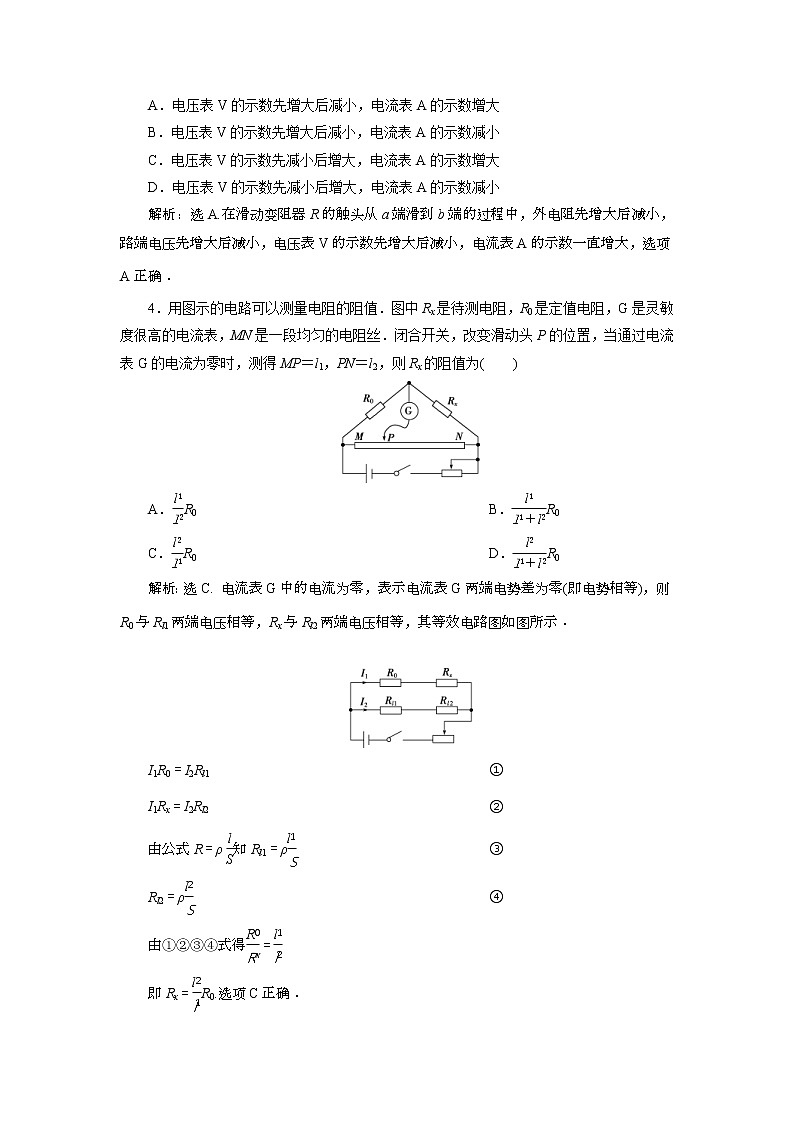

A．电压表V的示数先增大后减小，电流表A的示数增大

B．电压表V的示数先增大后减小，电流表A的示数减小

C．电压表V的示数先减小后增大，电流表A的示数增大

D．电压表V的示数先减小后增大，电流表A的示数减小

解析：选A.在滑动变阻器R的触头从a端滑到b端的过程中，外电阻先增大后减小，路端电压先增大后减小，电压表V的示数先增大后减小，电流表A的示数一直增大，选项A正确．

4．用图示的电路可以测量电阻的阻值．图中Rx是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为(　　)

A．R0　 B．R0

C．R0 D．R0

解析：选C. 电流表G中的电流为零，表示电流表G两端电势差为零(即电势相等)，则R0与Rl1两端电压相等，Rx与Rl2两端电压相等，其等效电路图如图所示．

I1R0＝I2Rl1 ①

I1Rx＝I2Rl2 ②

由公式R＝ρ知Rl1＝ρ ③

Rl2＝ρ ④

由①②③④式得＝

即Rx＝R0.选项C正确．

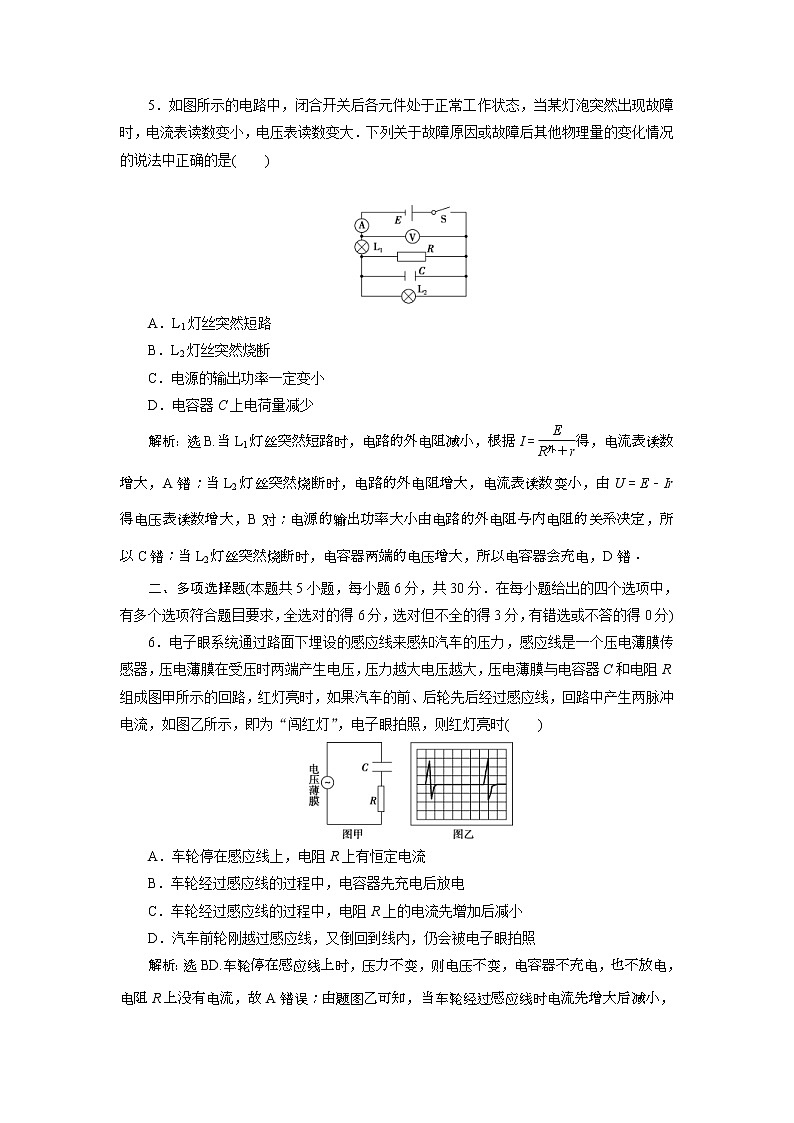

5．如图所示的电路中，闭合开关后各元件处于正常工作状态，当某灯泡突然出现故障时，电流表读数变小，电压表读数变大．下列关于故障原因或故障后其他物理量的变化情况的说法中正确的是(　　)

A．L1灯丝突然短路

B．L2灯丝突然烧断

C．电源的输出功率一定变小

D．电容器C上电荷量减少

解析：选B.当L1灯丝突然短路时，电路的外电阻减小，根据I＝得，电流表读数增大，A错；当L2灯丝突然烧断时，电路的外电阻增大，电流表读数变小，由U＝E－Ir  得电压表读数增大，B对；电源的输出功率大小由电路的外电阻与内电阻的关系决定，所以C错；当L2灯丝突然烧断时，电容器两端的电压增大，所以电容器会充电，D错．

二、多项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有多个选项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不答的得0分)

6．电子眼系统通过路面下埋设的感应线来感知汽车的压力，感应线是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，压力越大电压越大，压电薄膜与电容器C和电阻R组成图甲所示的回路，红灯亮时，如果汽车的前、后轮先后经过感应线，回路中产生两脉冲电流，如图乙所示，即为“闯红灯”，电子眼拍照，则红灯亮时(　　)

A．车轮停在感应线上，电阻R上有恒定电流

B．车轮经过感应线的过程中，电容器先充电后放电

C．车轮经过感应线的过程中，电阻R上的电流先增加后减小

D．汽车前轮刚越过感应线，又倒回到线内，仍会被电子眼拍照

解析：选BD.车轮停在感应线上时，压力不变，则电压不变，电容器不充电，也不放电，电阻R上没有电流，故A错误；由题图乙可知，当车轮经过感应线时电流先增大后减小，然后反向增大再减小，因电压是在受压时产生的，故说明电容器先充电后放电，故B正确，C错误；若汽车前轮越过感应线，又倒回线内，则前轮两次压线，仍形成两个脉冲电流，符合拍照条件，电子眼仍可拍照，故D正确．

7. (2019·成都一中模拟)如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻，电阻随光强的增大而减小．当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U.以下说法正确的是(　　)

A．若仅将R2的滑动触头P向b端移动，则I不变，U增大

B．若仅增大A、B板间距离，则电容器所带电荷量减少

C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加

D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变

解析：选BD.电容器所在支路由于是断路，没有电流通过，所以电路中只有光敏电阻和电阻R3串联在电路中，并且电容器两端的电压等于光敏电阻两端电压，所以若仅将R2的滑动触头P向b端移动，电路总电阻不变，电流不变，电压也不变，A错误；若增大电容器极板间的距离，根据公式C＝可得电容器电容减小，由于电容器两端的电压恒定，根据公式C＝，故电容器所带电荷量减小，B正确；若仅用更强的光照射R1，R1的电阻减小，电路总电阻减小，电流增大，故电流表示数增大，外电路总电阻减小，即电压表示数减小，根据公式C＝可得，U减小，Q也减小，C错误；根据闭合电路欧姆定律可得U变化量的绝对值与I变化量的绝对值的比值表示电源内阻，所以恒定不变，D正确．

8．图为某种电子秤工作原理的示意图，被称物体的质量可按照一定的换算关系通过电流表的示数获得．秤盘中放入物体后，连杆P将从a点向下滑动，最终停在a、b间的某一位置．关于该电子秤，下列说法正确的是(　　)

A．物体质量越小，电流表的示数越大

B．物体质量越大，电流表的示数越大

C．物体质量越大，电路中的总电阻越大

D．物体质量越小，电路中的总电阻越大

解析：选BD.物体质量越小，则P点的位置越接近a端，滑动变阻器的电阻越大，则电路中电流越小，电流表的示数越小，选项A错误，D正确；同理，物体质量越大，则P点的位置越接近b端，滑动变阻器的电阻越小，则电路中电流越大，电流表的示数越大，选项B正确，C错误．

9. 如图所示，直线A为电源a的路端电压与电流的关系图象；直线B为电源b的路端电压与电流的关系图象；直线C为一个电阻R的两端电压与电流的关系图象．如果将这个电阻R分别接到a、b两电源上，那么有(　　)

A．R接到a电源上，电源的效率较高

B．R接到b电源上，电源的输出功率较小

C．R接到a电源上，电源的输出功率较大，但电源效率较低

D．R接到b电源上，电阻的发热功率和电源的效率都较高

解析：选BC.由图象知：接a时，η＝50%，接b时，η＞50%(图中虚线长与纵截距的比值为效率)，A错；在U－I图象中，面积表示功率，显然接a时功率大，故B、C对；接b时，电阻的热功率小，D错．

10．(2019·太原四校联考) 如图所示，电源电动势E＝9 V，内电阻r＝4.5 Ω，变阻器R1的最大电阻Rm＝5.0 Ω，R2＝1.5 Ω，R3＝R4＝1 000 Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平行板电容器中间引入一带电微粒恰能静止．那么(　　)

A．在题设条件下，R1接入电路的阻值应为3 Ω，电源的输出功率应为4.5 W

B．引入的微粒带负电，当开关接向b(未接触b)的过程中，微粒将向下运动

C．在题设条件下，当R1的阻值增大时，R2两端的电压增大

D．在题设条件下，当开关接向b后，流过R3的电流流向为d→c

解析：选AD.选项A中在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，可知R1＋R2＝r，R2＝1.5 Ω，则R1＝3 Ω，电源的输出功率Pm＝＝4.5 W，故选项A正确；选项B中在开关S与a接触且当电路稳定时，在平行板电容器正中央引入一带电微粒，恰能静止，微粒受重力和电场力作用而处于平衡状态．而上极板带正电，可知微粒带负电．当开关接向b(未接触b)的过程中，电容器所带的电荷量未变，电场强度也不变，所以微粒不动，故选项B错误；选项C中电容器所在的支路相当于断路，在题设条件下，R1和R2及电源构成串联电路，R1的阻值增大时，总电阻增大，总电流减小，R2两端的电压减小，故选项C错误；选项D中在题设条件下，开关接a时，上极板带正电，当开关接向b后，下极板带正电，流过R3的电流流向为d→c，故选项D正确．

三、非选择题(本题共3小题，共40分．按题目要求作答，计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位)

11．(12分)某物理兴趣小组要精确测定一个额定电压为3 V 的节能灯正常工作时的电阻．已知该灯正常工作时的电阻约为500 Ω.实验室提供的器材有：

A．电流表A(量程2 mA，内阻RA＝15 Ω)

B．定值电阻R1＝1 985 Ω

C．滑动变阻器R(0～10 Ω)

D．电压表V(量程12 V，内阻RV＝1 kΩ)

E．蓄电池E(电动势为12 V，内阻r很小)

F．开关S一个，导线若干

(1)要精确测定节能灯正常工作时的电阻应采用下面电路图中的________．

(2)选择正确的电路进行实验，若电压表的示数用U表示，电流表的示数用I表示，写出测量节能灯电阻的表达式Rx＝______________(用题目中给出的相应字母表示)．

(3)为了测出节能灯正常工作时的电阻，电流表的示数必须调为I＝__________mA，若此时电压表的读数U＝7.6 V，则节能灯正常工作时的电阻为________Ω.

解析：(1)因节能灯正常工作时的电压为3 V，比电压表的量程小得多，不能用电压表直接测节能灯的工作电压，节能灯正常工作时的电流I＝＝ A＝6 mA，大于电流表量程，所以不能用电流表直接测通过节能灯的电流，因电压表允许通过的最大电流为12 mA，电流表与定值电阻串联后的电压达4 V，所以可将电压表当做电流表使用，电流表与定值电阻串联当电压表使用，由相关量的关系可知电压表V应采用外接方式，又由于滑动变阻器的阻值远小于待测电阻，所以滑动变阻器要接成分压式，正确的电路图是C.

(2)由电路结构及欧姆定律可知Rx＝＝.

(3)因节能灯正常工作时的电压为3 V，此时对应的电流表示数为I＝1.5 mA，将U和I代入表达式可得节能灯正常工作时的电阻为492 Ω.

答案：(1)C　(2)　(3)1.5　492

12．(14分)某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100 μA、内阻为2 500 Ω的表头，一个开关，两个电阻箱(0～999.9 Ω)和若干导线．

(1)由于表头量程偏小，该同学首先需将表头改装成量程为0～50 mA的电流表，则应将表头与电阻箱______(选填“串联”或“并联”)，并将该电阻箱阻值调为______Ω.

(2)接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图甲所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如表．

　甲

①根据表中数据，图乙中已描绘出四个点，请将第5、6两组数据也描绘在图乙中，并画出IR－I图线.

乙

②根据图线可得电池的电动势E是　　　　V，内阻r是　　　　Ω.

解析：（1）电表改装为大量程的电流表需并联一个电阻，由并联知识可知，R（50×10－3－100×10－6）＝100×10－6×2 500，解得R≈5.0 Ω.

（2）描点连线后由图线纵轴截距得到电池的电动势为1.53 V，由图线斜率求得的电阻值减去改装后的电流表阻值可得到电池内阻为2.0 Ω.

答案：（1）并联　5.0　（2）①如图所示　②1.53　2.0

13．(14分)(2016·高考江苏卷)小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系．已知该金属电阻在常温下的阻值约10 Ω，R随t的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温度．

实验时闭合S1，先将开关S2与1端闭合，调节金属电阻的温度，分别记下温度t1，t2，…和电流表的相应示数I1，I2，….然后将开关S2与2端闭合，调节电阻箱使电流表的示数再次为I1，I2，…，分别记下电阻箱相应的示数R1，R2，….

(1)有以下两种电流表，实验电路中应选用________．

A．量程0～100 mA，内阻约2 Ω

B．量程0～0.6 A，内阻可忽略

(2)实验过程中，要将电阻箱的阻值由9.9 Ω调节至10.0 Ω，需旋转图中电阻箱的旋钮“a”“b”“c”，正确的操作顺序是________．

①将旋钮a由“0”旋转至“1”

②将旋钮b由“9”旋转至“0”

③将旋钮c由“9”旋转至“0”

(3)实验记录的t和R的数据见下表：

请根据表中数据，在方格纸上作出R－t图线．

由图线求得R随t的变化关系为R＝________Ω.

解析：(1)电路中的最大电流可能为I＝ A＝150 mA，因此选用A.

(2)要将电阻箱的电阻值由9.9 Ω调为10.0 Ω，应先将a旋钮由“0”旋转至“1”，再将c由“9”旋转至“0”，再将b由“9”旋转至“0”，因此顺序为①③②(或①②③)．

(3)由作出的图线可知，电阻R与时间t的关系为

R＝8.8＋t(Ω)＝8.8＋0.04t(Ω)．

答案：(1)A　(2)①③②(或①②③)　(3)如图所示

0.04t＋8.8(0.04t＋8.6～0.04t＋9.0都算对)
