人教版九年级全册第4节 电动机优秀课堂检测

这是一份人教版九年级全册第4节 电动机优秀课堂检测，共4页。

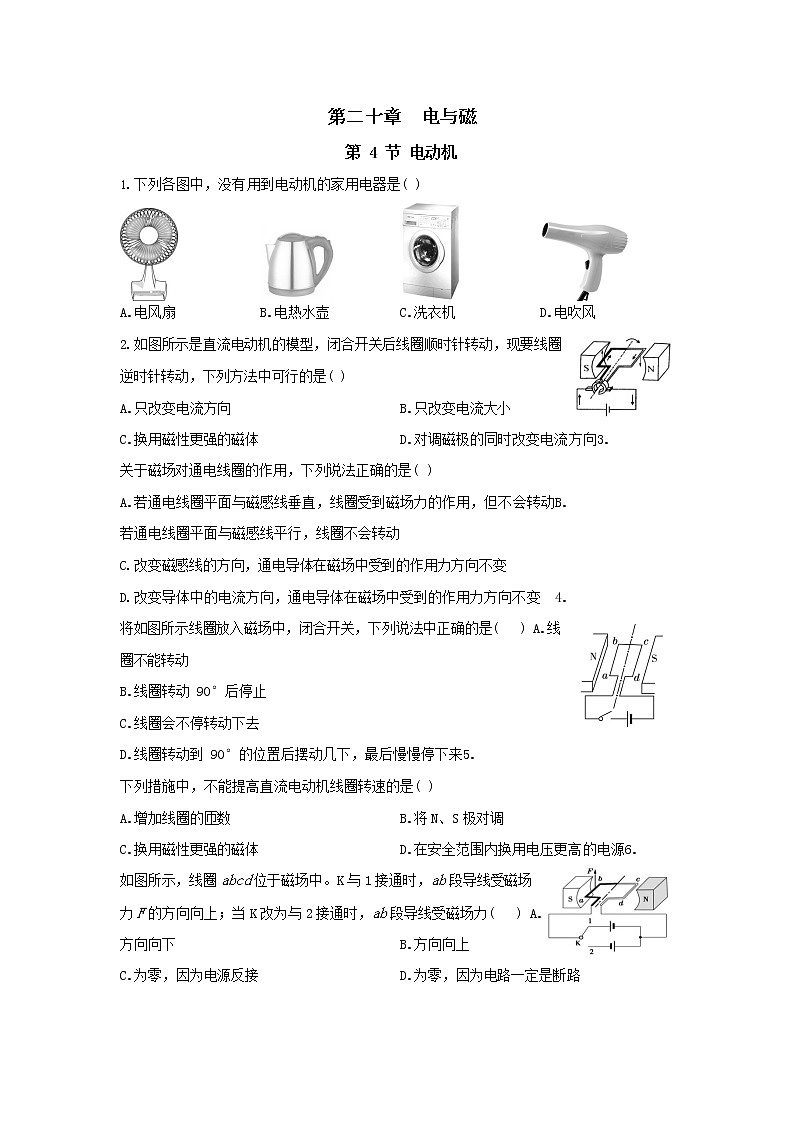

下列各图中，没有用到电动机的家用电器是( )
A.电风扇 B.电热水壶 C.洗衣机 D.电吹风
如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法中可行的是( )
A.只改变电流方向B.只改变电流大小
C.换用磁性更强的磁体D.对调磁极的同时改变电流方向3.关于磁场对通电线圈的作用，下列说法正确的是( )
A.若通电线圈平面与磁感线垂直，线圈受到磁场力的作用，但不会转动B.若通电线圈平面与磁感线平行，线圈不会转动
改变磁感线的方向，通电导体在磁场中受到的作用力方向不变
改变导体中的电流方向，通电导体在磁场中受到的作用力方向不变 4.将如图所示线圈放入磁场中，闭合开关，下列说法中正确的是( ) A.线圈不能转动
B.线圈转动 90°后停止C.线圈会不停转动下去
D.线圈转动到 90°的位置后摆动几下，最后慢慢停下来5.下列措施中，不能提高直流电动机线圈转速的是( )
A.增加线圈的匝数B.将 N、S 极对调
C.换用磁性更强的磁体D.在安全范围内换用电压更高的电源6.如图所示，线圈 abcd 位于磁场中。K 与 1 接通时，ab 段导线受磁场
力 F 的方向向上；当 K 改为与 2 接通时，ab 段导线受磁场力( ) A.方向向下B.方向向上
C.为零，因为电源反接D.为零，因为电路一定是断路

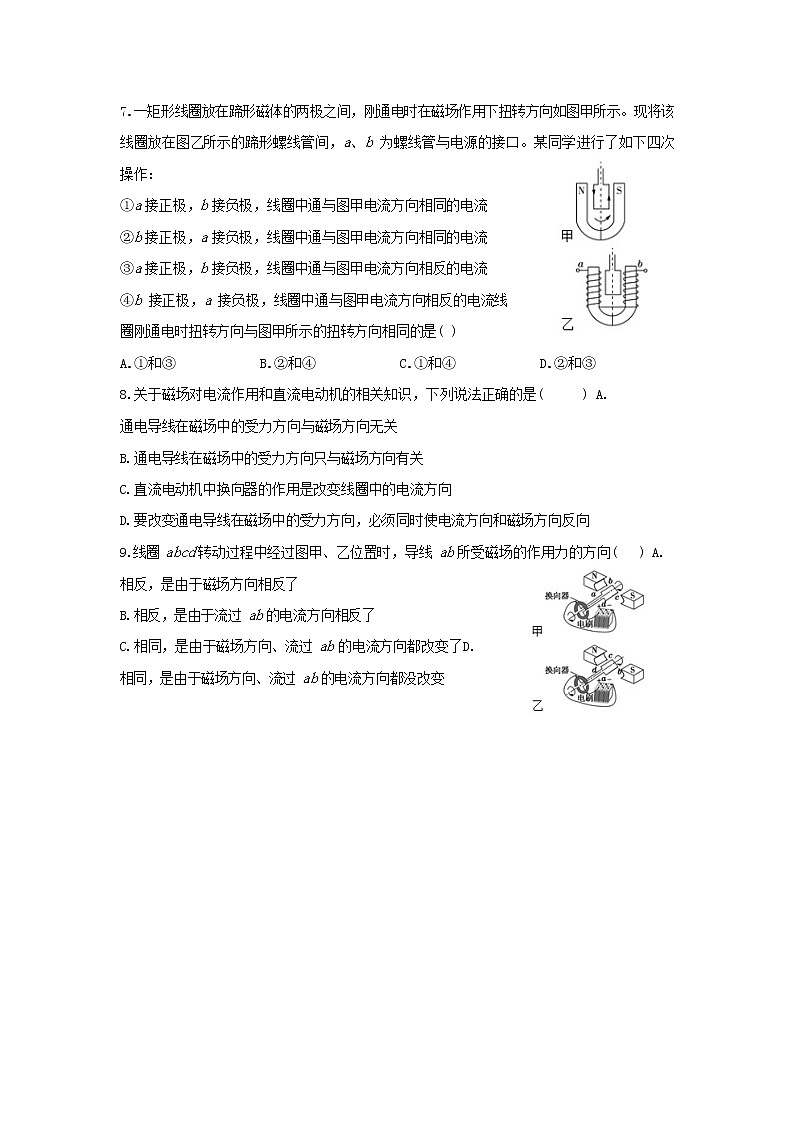

7.一矩形线圈放在蹄形磁体的两极之间，刚通电时在磁场作用下扭转方向如图甲所示。现将该线圈放在图乙所示的蹄形螺线管间，a、b 为螺线管与电源的接口。某同学进行了如下四次操作：
①a 接正极，b 接负极，线圈中通与图甲电流方向相同的电流
②b 接正极，a 接负极，线圈中通与图甲电流方向相同的电流
③a 接正极，b 接负极，线圈中通与图甲电流方向相反的电流
④b 接正极，a 接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是( )
A.①和③B.②和④C.①和④D.②和③ 8.关于磁场对电流作用和直流电动机的相关知识，下列说法正确的是( ) A.通电导线在磁场中的受力方向与磁场方向无关
通电导线在磁场中的受力方向只与磁场方向有关
直流电动机中换向器的作用是改变线圈中的电流方向
要改变通电导线在磁场中的受力方向，必须同时使电流方向和磁场方向反向
9.线圈 abcd 转动过程中经过图甲、乙位置时，导线 ab 所受磁场的作用力的方向( ) A.相反，是由于磁场方向相反了
相反，是由于流过 ab 的电流方向相反了
相同，是由于磁场方向、流过 ab 的电流方向都改变了D.相同，是由于磁场方向、流过 ab 的电流方向都没改变

参考答案
B
解析:电风扇通电时，扇叶会转动，表明电风扇内部有电动机；电热水壶通电后，将电能转化为内能，利用了电流的热效应，故电热水壶没有用到电动机；洗衣机通电时，滚筒会发生转动，表明洗衣机内部有电动机，所以洗衣机应用了电动机；电吹风通电时，会有风从吹风口处吹出来，表明电吹风内部有电动机，故它应用了电动机。故选 B。
A
解析:直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场方向改变，它的转动方向将改变，但是如果同时改变电流方向和磁场方向，线圈的转动方向将不变。故选 A。
A
解析:通电线圈平面与磁感线垂直的位置是平衡位置，线圈受平衡力，不会转动，A 选项正确；若通电线圈平面与磁感线平行，线圈会转动，B 选项错误；改变磁感线的方向或改变导体中的电流方向，都会改变通电导体在磁场中的受力方向，而同时改变磁感线方向和导体中的电流方向，通电导体在磁场中的受力方向将不变，C、D 选项均错误。
D
解析:从题图中看出，闭合开关后，ab 边和 cd 边电流方向相反，故受到相反方向的力的作用，由于 ab 边和 cd 边受力不在同一条直线上，故线圈转动。转动 90°后，由于惯性会继续向前转动一个角度，而后被 ab 边和 cd 边受到的力再拉回来，故线圈又要回转，即在平衡位置摆动几下，最后由于平衡力的作用，线圈会停下来。故选 D。
B
解析:增加线圈的匝数，可以增大线圈受力，可以提高线圈转速；将 N、S 极对调，可以改变转动方向，但不能改变转速；换用磁性更强的磁体，可以增大线圈受力，可以提高线圈转速； 在安全范围内换用电压更高的电源，可以增大线圈中的电流，可以增大线圈受力，可以提高线圈转速。故选B。
A
解析:通电导体在磁场中要受到力的作用，受力的方向与磁场方向和电流方向有关。当 K 由与 1 接通改为与 2 接通时，ab 段导线所在磁场中的磁场方向不变，而电流方向由原来的从 a
到 b 改为从 b 到 a，则受到磁场力的方向也变为与原来的相反，因此 ab 段导线受磁场力的方向由原来的向上变为向下。故选 A。
D
解析:①a 接正极，b 接负极，根据安培定则知蹄形螺线管左端为 S 极，与图甲的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②b 接正极，a 接负极，根据安培定则知蹄形螺线管左端为N 极，与图甲的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③a 接正极，b 接负极，根据安培定则知蹄形螺线管左端为S 极，与图甲的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④b 接正极，a 接负极，根据安培定则知蹄形螺线管左端为N 极，与图甲的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反。故选D。
C
解析:通电导线受力的方向与电流方向和磁场方向都有关，故 A、B 选项错误；电流方向和磁场方向同时反向时，通电导线的受力方向不变，故 D 选项错误；直流电动机中依靠换向器自动改变线圈中的电流方向，从而实现线圈在磁场中的连续转动，故 C 选项正确。
B
解析:电动机是根据通电线圈在磁场中受力转动的原理制成的，线圈转动的方向与磁场方向和线圈中电流的方向有关，只改变磁场方向或线圈中电流的方向，线圈的转动方向改变；若同时使磁场方向和线圈中的电流方向反向，则线圈的转动方向不变。观察题图甲中的电路可知，电流从电源正极出来，经过换向器后在导线 ab 中从 b 流向 a；在题图乙中电流在导线ab 中从 a 流向 b，由于磁场的方向没有改变，只是电流的方向改变了，故此时导线 ab 受力的方向改变了。故选 B。
