湖北省襄阳市保康县2022-2023学年九年级上学期期中物理试卷(含答案)

这是一份湖北省襄阳市保康县2022-2023学年九年级上学期期中物理试卷(含答案)，共15页。试卷主要包含了单项选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。

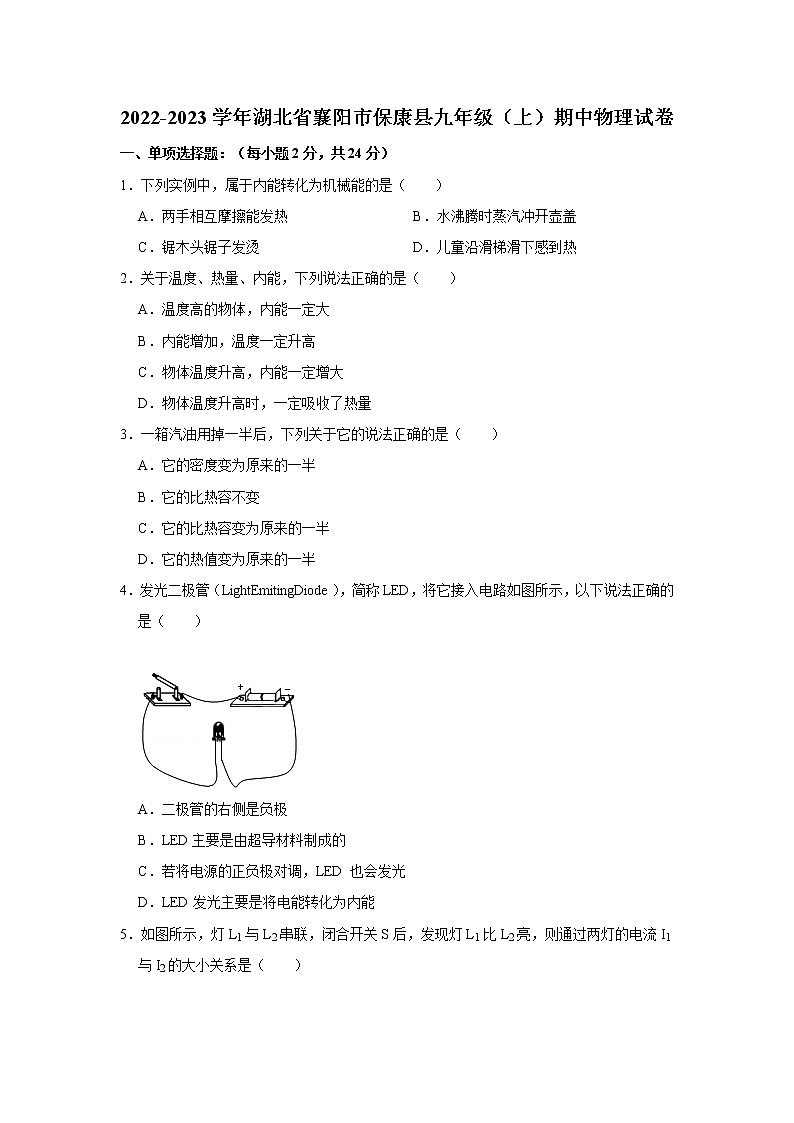

2022-2023学年湖北省襄阳市保康县九年级（上）期中物理试卷一、单项选择题：（每小题2分，共24分）1．下列实例中，属于内能转化为机械能的是（　　）A．两手相互摩擦能发热 B．水沸腾时蒸汽冲开壶盖 C．锯木头锯子发烫 D．儿童沿滑梯滑下感到热2．关于温度、热量、内能，下列说法正确的是（　　）A．温度高的物体，内能一定大 B．内能增加，温度一定升高 C．物体温度升高，内能一定增大 D．物体温度升高时，一定吸收了热量3．一箱汽油用掉一半后，下列关于它的说法正确的是（　　）A．它的密度变为原来的一半 B．它的比热容不变 C．它的比热容变为原来的一半 D．它的热值变为原来的一半4．发光二极管（LightEmitingDiode），简称LED，将它接入电路如图所示，以下说法正确的是（　　） A．二极管的右侧是负极 B．LED主要是由超导材料制成的 C．若将电源的正负极对调，LED 也会发光 D．LED发光主要是将电能转化为内能5．如图所示，灯L1与L2串联，闭合开关S后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是（　　）A．I1＞I2 B．I1＜I2 C．I1＝I2 D．无法确定6．如图所示，电源电压为3V，开关S闭合后（　　）A．若L1的灯丝断了，电压表的示数为3V B．若L2的灯丝断了，电压表的示数为0V C．若用一根导线并联在L1两端，则L1被短路，电压表的示数为0V D．若用一根导线并联在L2两端，则L2被短路，电压表的示数为0V7．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一电流表去查找电路故障，当她将电流表连接在灯L1两端时，电流表没有示数，将电流表接在灯L2两端时，电流表有示数，由此可以判（　　）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路8．在同一个电源两端接两只灯泡，用电流表测得通过这两只灯泡的电流相等，则这两只灯泡的连接方式（　　）A．一定串联 B．一定并联 C．可能串联，也可能并联 D．两灯中电流不可能相等9．如图所示的电路中，电源电压不变。当滑动变阻器的滑片P向右移动时，则（　　）A．电压表的示数变大，电流表的示数不变 B．电压表的示数不变，电流表的示数变小 C．电压表的示数变小，电流表的示数变小 D．电压表的示数变小，电流表的示数变大10．用电压表分别测量电路中两盏电灯的电压，测得两灯的电压相等，由此判断两盏电灯的连接方式是（　　）A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断11．如图所示是小明设计的一个简易电子身高测量仪的原理图。以下说法正确的是（　　）A．电路中的R0是没有作用的 B．身高表相当于一个电压表 C．当被测者越高时，身高表示数越小 D．当被测者越高时，身高表示数越大12．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）A．灯不亮，铃不响 B．灯亮，铃响 C．灯不亮，铃响 D．灯亮，铃不响二、填空题。（每空1分，共17分）13．（1分）电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于　   　现象。14．（1分）已知柴油的热值是4.2×107J/kg，完全燃烧1.5kg柴油能使 　   　kg的水温度升高20℃（假定放出的热量被水完全吸收）。15．（2分）家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是　   　联；用丝绸摩擦过的玻璃棒与橡胶棒摩擦过的毛皮相互靠近，会相互　   　。16．（3分）滑动变阻器是通过改变导体的　   　来改变电阻，从而改变电路中的电流。某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示　   　，1A表示　   　。17．（2分）一串节日里的小彩灯20只一组串联，接在家庭照明电路中，若电源插头处电流为100mA　   　A，则每盏灯两端的电压是 　   　V。18．（4分）当某导体两端的电压为3V时，通过导体的电流为0.3A，导体电阻为 　   　Ω，如果导体两端电压变为6V，那么导体中的电流为 　   　A，电阻为 　   　Ω。如果电压降为0V，导体的电阻为 　   　Ω。19．（2分）如图所示的电路，当开关S闭合时，电流表A示数如图甲所示1示数如图乙所示，则流过电阻R1和R2的电流分别为 　   　A和 　   　A。20．（2分）如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，则电灯L1两端的电压为 　   　V，L1中的电流为 　   　A，C表为 　   　表。三、实验探究题（每空1分，每图1分，共19分）21．（2分）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉，干路中电流大小约为2A左右）。22．（3分）如图所示，为了比较酒精和碎纸片的热值，在相同规格的烧杯中装入质量相等、温度相同的水，点燃它们分别给烧杯加热，直到酒精和碎纸片完全燃烧。（1）实验前，应该控制酒精和碎纸片的 　   　相等。（2）比较甲乙两图中的温度计的示数可知，甲图中水的温度升高的多，说明甲图中的水吸收的热量 　   　（“大于”或“小于”）乙图中的水吸收的热量。（3）该实验可以得出的结论是 　   　。（4）该实验用到的物理方法有 　   　和 　   　。23．（6分）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证，实验中使用4根电阻丝编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.50.80.4B镍铬合金0.50.80.32C镍铬合金0.50.40.16D镍铬合金10.40.08（1）实验中电流表的示数越大，说明电阻丝的电阻越 　   　。（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是：　   　。（3）分别将 　   　（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小（4）若依次把A、B两根合金丝接入电路，闭合开关记录电流表的示数，分析比较这两根合金丝的电阻大小　   　的关系。（5）将合金丝D对折后接入电路中，发现电流表的示数与将合金丝D全部接入电路时变大，由此得出结论：导体的横截面积越大　   　（选填“正确”或“错误”），理由是：　   　。24．（8分）如图所示是“探究电流的大小与哪些因素有关”的实验。实验序号1234电阻R/Ω5101520电流I/A0.60.30.20.15（1）图中有一个根导线连接错误，请在图中的错误导线上打“×”，改正并画出电路图。（2）实验开始时，滑动变阻器的滑片应放在 　   　（左或右）端，此时滑动变阻器的作用是 　   　。在探究通过导体的电流与导体两端电压关系时，应保持 　   　不变，此时滑动变阻器的作用是 　   　；在探究通过导体的电流与导体电阻关系时，应保持 　   　不变。（3）改好电路后，闭合开关，发现电流表示数为零，其原因可能是 　   　。（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如上表。根据表中的实验数据，可得出的结论是：　   　。四、计算题：（4分+6分）25．（4分）完全燃烧100g酒精所放出的热量有70%被质量为10kg初温为60℃水吸收，（已知酒精的热值为3.0×107J/kg）求：（1）100g酒精完全燃烧放出的热量；（2）水吸收的热量；（3）水最终的温度（一个标准大气压下）。26．（6分）在如图所示的电路中，电源电压不变，R2为0～50Ω的变阻器，合上开关后，电压表示数为6V，A1的示数为0.5A，求：（1）电阻R1的阻值；（2）变阻器R2接入的阻值；（3）如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的最小阻值Rmin为多少？
参考答案与试题解析1．【解答】解：A、两手相互摩擦，使手的内能增加，故A符合题意。B、水壶中的水沸腾后，故B符合题意。C、锯木头锯子发烫是克服摩擦做功，故C不符合题意。D、儿童沿滑梯滑下感到热克服摩擦做功，故D不符合题意。故选：B。2．【解答】解：A、决定内能的因素有多个、温度，因此不能说温度高的物体具有的内能大。B、物体吸收热量，例如晶体的熔化过程中，但温度不升高；C、温度升高，温度直接影响内能。D、做功和热传递，物体的内能增加，故D错误。故选：C。3．【解答】解：A、一箱汽油用掉一半后，故A错误；BC、一箱汽油用掉一半后，则它的比热容和原来一样、C错误；D、一箱汽油用掉一半后，它的热值与原来的一样。故选：B。4．【解答】解：A、因为半导体具有单向导电性，电源左端接的是二极管的正极（较长一端），故A正确；B、LED由半导体材料制成，故B错误；C、因为半导体二极管具有单向导电性，LED不会发光；D、LED灯发光时几乎不热，而不是内能。故选：A。5．【解答】解：∵串联电路中各处的电流相等，∴将灯L1、L2串联在电源两端时，通过它们的电流相等2＝I2；而灯泡的亮暗取决于实际功率的大小，与通过灯泡电流的大小无直接关系。故选：C。6．【解答】解：如图，L1和L2是串联的，电压表测量L6的两端的电压。A、若L1的灯丝断了，整个电路是断路，即电压表示数为零。B、若L2的灯丝断了，电压表串联在电路中，电压表示数为电源电压，故B错误。C、若用一根导线并联在L8两端，则L1被短路，只有L2接在电源上，L5两端的电压等于电源电压，所以电压表示数为3V。D、若用一根导线并联在L2两端，则L6被短路，电压表测量导线两端的电压，故D正确。故选：D。7．【解答】解：闭合开关时两灯均不亮，说明电路中应有断路存在；将电流表连接在灯L1两端时，电流表没有示数；将电流表接在灯L2两端时，电流表有示数，因此L7完好，L2断路。故选：D。8．【解答】解：（1）两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；（2）两只灯泡并联时，如果它们的规格相同。因此这两只灯泡可能是串联，也可能是并联。故选：C。9．【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流；当滑动变阻器的滑片P向右移动时，接入电路的电阻变大；根据I＝，电路中的电流变小；根据U＝IR可知，定值电阻两端的电压变小。故选：C。10．【解答】解：因为并联电路中各支路两端的电压一定相等，而两个完全相同的灯泡串联时其分得的电压也相等，若测得两灯的电压相等，故C正确。故选：C。11．【解答】解：A、当人的身高越高时，电路中的电阻越小0，会造成电路中电流过大，烧坏电表0具有保护电路的作用，故A不正确；B、身高表与滑动变阻器串联，故B不正确；CD、当被测者越高时，R的阻值变小，根据欧姆定律可知电路的电流变大，故C不正确。故选：D。12．【解答】解：由图可知，当开关S1和S2都闭合时，电铃被导线短路，所以只有灯泡可以发光、铃不响。故选：D。13．【解答】解：电冰箱里的食物“窜味”是分子无规则运动的结果，即扩散。故本题的答案为：扩散。14．【解答】解：完全燃烧1.5kg柴油放出的热量：Q放＝m柴油q＝5.5kg×4.2×107J/kg＝6.7×107J，根据题意可知，水吸收的热量：Q吸＝Q放＝6.6×107J，由Q吸＝cmΔt可知，水的质量：m＝＝。故答案为：750。15．【解答】解：（1）家庭电路里的电视机、电冰箱，原因是工作时互不影响；（2）用丝绸摩擦过的玻璃棒带正电，与橡胶棒摩擦过的毛皮带正电。故答案为：并；排斥。16．【解答】故答案为：（1）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流。（2）滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100。故答案为：长度； 其最大阻值为100Ω。17．【解答】解：20只相同的彩灯串联接到照明电路中，电源插头处的电流是100mA，所以通过每只彩灯的电流都是100mA＝0.1A；因为串联电路中电源电压等于各部分电路两端电压之和，且每个彩灯两端电压相等＝220V×。故答案为：0.6；11。18．【解答】解：由I＝可得＝＝10Ω；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，当导体两端电压变为6V或电压降为0V时，当导体两端电压变为6V时通过导体的电流：I′＝＝＝0.5A。故答案为：10；0.6；10。19．【解答】解：由图可知：电阻R1与电阻R2并联，电流表A测干路电流3测R1电流，根据并联电路电流规律可知干路电流大于支路电流，所以A的示数应大于A1的示数，而由图甲和图乙知，A5的偏转比A的偏转大，说明这两表使用的量程不同1的量程为0～5.6A量程，分度值是0.02A6的示数是0.5A，即R2的电流为0.5A；A的量程为8～3A量程，分度值是0.5A，即干路电流为1.4A；由并联电路的电流规律可得，通过电阻R6的电流：I2＝I﹣I1＝6.4A﹣0.8A＝0.9A。故答案为：5.5；0.2。20．【解答】解：，在L1和L2两个灯泡并联，根据电流表串联在电路中，可知a，c为电压表，电流表a测量干路电流，电流表b测量灯泡L3的电流，已知a、b、c三个电流表或电压表的示数依次为1.5，3.5，电流表b的示数I2＝4.2A，电压表c的示数U＝2.3V，由并联电路的电流特点，干路电流等于各支路电流之和可得，L1中的电流I1＝I﹣I3＝1.5A﹣6.2A＝0.4A。故答案为：2.5；6.3。21．【解答】解：由电路图可知，两灯并联2与灯L2串联，只控制L5这个灯；S1控制整个电路，电流表测干路电流，故电流表选用大量程串联在干路上，如下图所示：22．【解答】解：（1）根据控制变量法可知，实验前；（2）甲、乙装置中水的质量和初温相同，说明甲图中的水吸收的热量大于乙图中的水吸收的热量；（3）燃烧相同质量的酒精和碎纸，酒精放出的热量多；（4）实验中采用的是控制变量法；实验中通过水的温度的变化来判定燃料热值的大小。故答案为：（1）质量；（2）大于；（4）控制变量法。23．【解答】解：（1）在该实验中，电阻的大小是通过电流的大小来体现的，这种方法是转换法；（2）由表中数据可知，将C，C、D合金线的材料，而长度不同，发现接入D合金丝时，说明D合金丝的电阻比C合金丝的电阻大、横截面积相同时，电阻越大；（3）要探究电阻大小与横截面积的关系，应控制导体的材料和长度不变，编号B；（4）依次把A、B两根合金丝接入电路、横截面积相同，闭合开关记录电流表的示数；（5）将合金丝D对折后接入电路中，导体的横截面积变为原来的2倍，此时没有控制导体的长度相同，电阻越小的结论。故答案为：（1）小；（2）导体的材料，长度越长；（3）B、C；（5）错误。24．【解答】解：（1）本实验中，定值电阻，电压表与定值电阻并联（2）实验开始时，为了保护电路，由图中滑动变阻器的连线知；根据控制变量法的思想，在探究通过导体的电流与导体两端的电压关系时，改变电压进行实验；在探究通过导体的电流与导体电阻关系时，应保持定值电阻R1两端的电压不变，改变定值电阻的阻值进行实验；（3）本实验的电路属于串联电路，电流表无示数，电压表与定值电阻R1并联，电压表示数接近电源电压7断路；（4）由表格中的数据知，当电压一定时，且每次实验中的电流与电阻的乘积都相等，通过导体的电流跟导体的电阻成反比。故答案为：（1）见解析；（2）左；导体的电阻1两端的电压；定值电阻R1两端的电压；（3）电阻R6断路；（4）当电压一定时。25．【解答】解：（1）100g酒精完全燃烧放出的热量：Q放＝m酒精q＝0.1kg×3.0×107J/kg＝8×106J；（2）根据η＝得水吸收的热量：Q吸＝ηQ放＝70%×3×103J＝2.1×105J；（3）由Q吸＝cmΔt得水升高的温度：Δt＝＝＝50℃，一标准大气压下水的沸点为100℃，且：60℃+50℃＝110℃，故水最终的温度是100℃。答：（1）100g酒精完全燃烧放出的热量为3×106J；（2）水吸收的热量为2.1×106J；（3）水最终的温度是100℃。26．【解答】解：由电路图可知，R1与R2并联，电流表A2测R1支路的电流，电流表A测干路电流。（1）因并联电路中各支路两端的电压相等，所以，根据I＝1的阻值：R7＝＝＝12Ω；（2）因并联电路中干路电流等于各支路电流之和，所以，通过变阻器R2的电流：I8＝I﹣I1＝2A﹣5.5A＝1.6A；因并联电路中各支路两端的电压相等，根据I＝可得滑动变阻器接入电路中的阻值：R滑＝＝＝4Ω；（3）因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R3的电流不变，即I1＝0.2A，当电流表A的示数达到最大3A时滑动变阻器接入电路中的电阻最小，此时，通过滑动变阻器的电流：I2′＝I﹣I6＝3A﹣0.4A＝2.5A，滑动变阻器接入电路中的最小阻值：Rmin＝＝＝2.4Ω。答：（1）电阻R6的阻值为12Ω；（2）变阻器R2接入的阻值为4Ω；（3）为了不使电表损坏，变阻器连入电路的最小阻值Rmin为8.4Ω。
