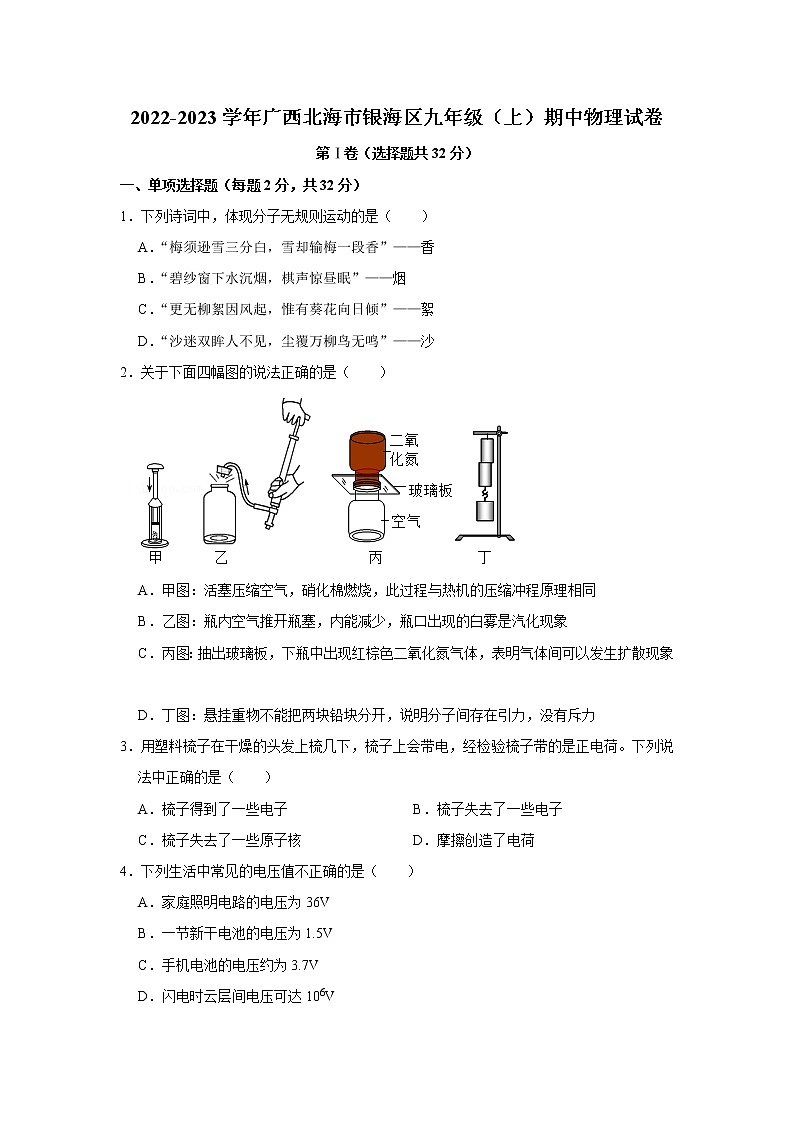

2022-2023学年广西北海市银海区九年级（上）期中物理试卷
第Ⅰ卷（选择题共32分）
一、单项选择题（每题2分，共32分）
1．下列诗词中，体现分子无规则运动的是（　　）
A．“梅须逊雪三分白，雪却输梅一段香”——香
B．“碧纱窗下水沉烟，棋声惊昼眠”——烟
C．“更无柳絮因风起，惟有葵花向日倾”——絮
D．“沙迷双眸人不见，尘覆万柳鸟无鸣”——沙
2．关于下面四幅图的说法正确的是（　　）

A．甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
3．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是正电荷。下列说法中正确的是（　　）
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
4．下列生活中常见的电压值不正确的是（　　）
A．家庭照明电路的电压为36V
B．一节新干电池的电压为1.5V
C．手机电池的电压约为3.7V
D．闪电时云层间电压可达106V

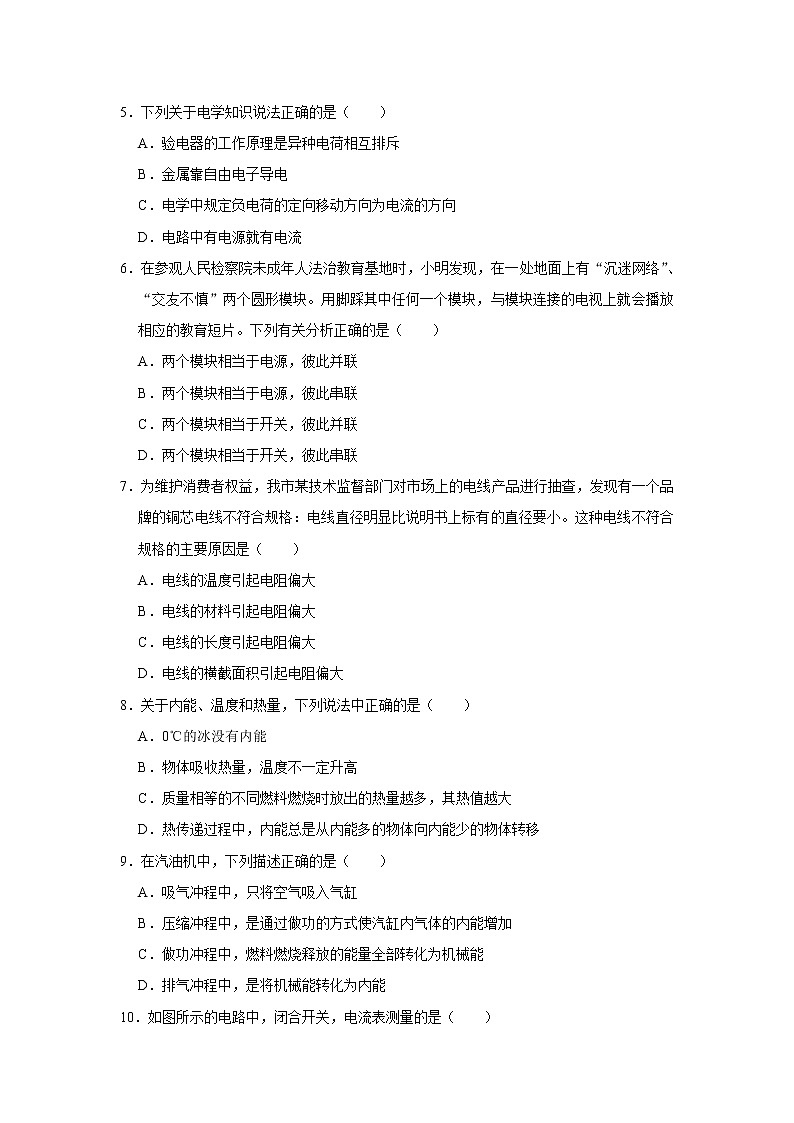

5．下列关于电学知识说法正确的是（　　）
A．验电器的工作原理是异种电荷相互排斥
B．金属靠自由电子导电
C．电学中规定负电荷的定向移动方向为电流的方向
D．电路中有电源就有电流
6．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于电源，彼此并联
B．两个模块相当于电源，彼此串联
C．两个模块相当于开关，彼此并联
D．两个模块相当于开关，彼此串联
7．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。这种电线不符合规格的主要原因是（　　）
A．电线的温度引起电阻偏大
B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大
D．电线的横截面积引起电阻偏大
8．关于内能、温度和热量，下列说法中正确的是（　　）
A．0℃的冰没有内能
B．物体吸收热量，温度不一定升高
C．质量相等的不同燃料燃烧时放出的热量越多，其热值越大
D．热传递过程中，内能总是从内能多的物体向内能少的物体转移
9．在汽油机中，下列描述正确的是（　　）
A．吸气冲程中，只将空气吸入气缸
B．压缩冲程中，是通过做功的方式使汽缸内气体的内能增加
C．做功冲程中，燃料燃烧释放的能量全部转化为机械能
D．排气冲程中，是将机械能转化为内能

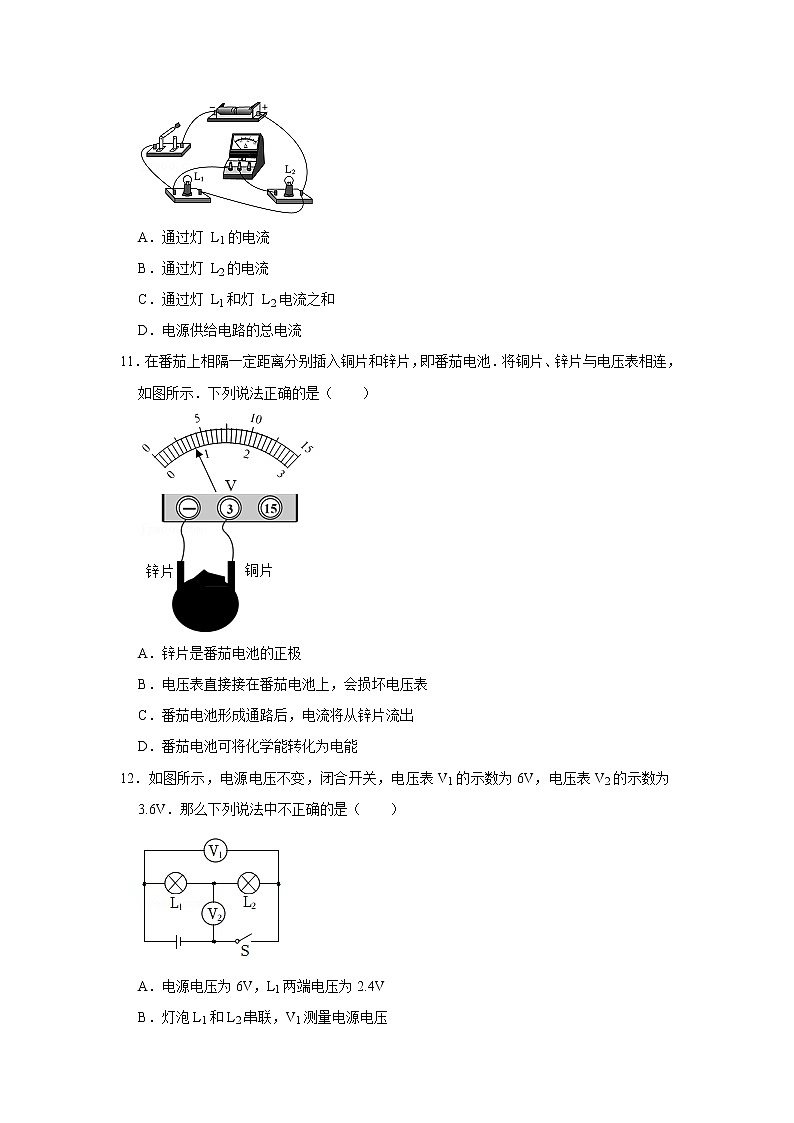

10．如图所示的电路中，闭合开关，电流表测量的是（　　）

A．通过灯 L1的电流
B．通过灯 L2的电流
C．通过灯 L1和灯 L2电流之和
D．电源供给电路的总电流
11．在番茄上相隔一定距离分别插入铜片和锌片，即番茄电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（　　）

A．锌片是番茄电池的正极
B．电压表直接接在番茄电池上，会损坏电压表
C．番茄电池形成通路后，电流将从锌片流出
D．番茄电池可将化学能转化为电能
12．如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的是（　　）

A．电源电压为6V，L1两端电压为2.4V
B．灯泡L1和L2串联，V1测量电源电压
C．将电压表V2换成电流表，闭合开关后L1亮，L2不亮
D．将电压表都换成电流表，闭合开关后L1与L2并联
13．小明家所在的小区安装的自动售水机，既可以通过刷卡闭合“感应开关”接通供水电机取水，也可以通过投币闭合“投币开关”接通供水电机取水；当光线较暗时“光控开关”自动闭合，接通灯泡照明。在图所示的简化电路符合要求的是（　　）
A． B．
C． D．
14．小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（　　）
A． B．
C． D．
15．如图所示，闭合开关S，发现灯泡L1亮，L2不亮。调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（　　）

A．滑动变阻器断路 B．滑动变阻器短路
C．灯泡L2短路 D．灯泡L2断路
16．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（　　）

A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3V
D．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应位置上，不要求写出演算过程。
17．（2分）如图是一个香薰炉，点燃炉内的蜡烛，加热香薰液，香薰液汽化后房间充满了香气，这是 　 　现象。蜡液凝固后会粘在炉上，是因为分子间存在 　 　。

18．（3分）汽车发动机用水做冷却剂，这是利用了水的比热容 　 　的性质，一杯水倒出一半后，剩下水的比热容 　 　（选填“变大”、“变小”或“不变”）。甲、乙两个物体的质量之比为2：1，比热容之比为2：3，它们吸收了相同的热量，升高的温度之比为 　 　。
19．（2分）汽油机是热机的一种。如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在　 　冲程。某单缸四冲程汽油机在1s内完成了15个循环，则该汽油机工作时飞轮的转速为　 　R/min。

20．（3分）如图所示，如果给日光灯的灯丝缓慢加热，电流表的示数将 　 　（选填“变大”“变小”或“不变”），说明灯丝的电阻 　 　（选填“变大”“变小”或“不变”），这一现象说明 　 　。

21．（2分）小红同学有一个电阻器，当她在电阻器的两端加12V的电压时，她测出通过的电流是0.24A；当她在电阻器的两端所加的电压变为18V时，通过该电阻器的电流是　 　，这时的电阻是　 　。
22．（3分）如甲图所示，当开关S闭合后，电流表的指针偏转均如乙图所示，其中a电流表测量的是通过　 　（选填“电源”“L1”或“L2”）的电流，b电流表的读数应为　 　A．流过L2灯的电流为　 　A。

三、作图与简答题（每题4分，共8分）
23．（2分）在如图所示的圆圈内，分别填入字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光。

24．（2分）根据实物图，在虚线框中画出对应的电路图。

25．（4分）冬天就要来了，在寒冷的冬天，为使自己的身体暖和一些，请你用所学的物理知识，写出两种能够使身体暖和的方法，并简要说明理由。
四、实验探究题（每空1分，共20分）
26．（6分）如图，甲、乙、丙三图装置完全相同，燃料的质量、烧杯中液体的质量和初温都相同。

（1）为了得到相同质量的水和煤油，需要的测量工具是 　 　。
（2）为了比较水和煤油的吸热本领的大小，应该选择图 　 　进行实验。实验时要用相同的热源对它们加热，通过比较 　 　来判断它们吸热的多少。根据实验数据，小东作出了水和煤油的温度随加热时间的变化图像（如图丁），由图可知，杯中的水和煤油升高相同的温度时，吸收的热量 　 　（选填“相同”或“不相同”），实验表明，　 　（选填“水”或“煤油”）的吸热能力更强。
（3）为了比较酒精和煤油的热值，完全燃烧等质量的燃料后，通过比较水升高的温度来判断燃料放出热量的多少；放出的热量越多，说明此燃料的热值越 　 　。
27．（6分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 　 　；
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　 　；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　 　A；
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是 　 　；
（5）实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数 　 　（选填“变大”“变小”或“不变”）。
28．（8分）小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）小华连接好电路，闭合开关后，导线及连接都正常，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表完好但示数为零，则发生这种故障的原因可能是 　 　。
（3）故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为 　 　V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是 　 　V，要完成这次实验，接下来她应将变阻器滑片向 　 　端（选填“左”或“右”）移动。
（4）小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图像。分析图像得出了电流与电阻的关系是 　 　。
五、计算应用题（共25分）（注意：解答时要求在答题卡相应的试题区域上写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分，答案必须明确写出数值和单位。）
29．（8分）如图所示的电路图，开关S接到a时，电压表示数为4.5V，开关S接到b时，电压表示数为3V。问：
（1）电源电压为多少？
（2）灯L2两端的电压为多少？
（3）灯L1两端的电压为多少？

30．（8分）中国汽车的拥有量在迅速增长，截至2022年3月底，中国处于使用状态的汽车数量已突破3.07亿辆。一辆小汽车的额定功率为30kW。当它以额定功率在水平路面上匀速直线行驶10min时，消耗汽油2.5kg，则：（汽油的热值为4.6×107J/kg）
（1）小汽车以额定功率沿直线匀速行驶20min，牵引力所做的功为多少？
（2）完全燃烧2.5kg汽油，放出的热量为多少？
（3）小汽车发动机的效率为多少？
31．（9分）某学校九年级物理兴趣小组的同学在家里研究“沙子和水谁的吸热本领大”时，选用了两只完全相同的锅和两只完全相同的天然气灶分别给质量都是1kg的沙子和水加热，他们绘制出的沙子与水的温度随加热时间变化的图象如图所示。已知天然气的热值是8.4×107J/m3，加热时平均每分钟消耗1.5g天然气，则：[水的比热容c＝4.2×103J/（kg•℃），天然气的密度ρ＝0.75kg/m3]
（1）加热满2min时，水吸收了多少热量？
（2）给沙子加热的2min内，如果天然气完全燃烧，将放出多少热量？
（3）加热沙子的热效率为多大？


参考答案与试题解析
1．【解答】解：A．花的香气是花香分子做无规则运动引起的，故A符合题意；
B．“烟”的实质是固体小颗粒悬浮在空中，不是分子的无规则运动，故B不合题意；
C．“絮”是宏观物体的运动，不是分子的无规则运动，故C不合题意；
D．“沙”是宏观物体的运动，不是分子的无规则运动，故D不合题意。
故选：A。
2．【解答】解：
A、图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似，故A正确；
B、乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化现象，故B错误；
C、丙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故C错误；
D、图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，故D错误。
故选：A。
3．【解答】解：塑料梳子与干燥的头发摩擦，梳子失去一些电子，梳子中的正电荷多于负电荷，从而梳子带正电。
故选：B。
4．【解答】解：A、在我国，家庭照明电路的电压为220V，故A错误；
B、一节新干电池的电压为1.5V，故B正确；
C、手机电池的电压约为3.7V，故C正确；
D、闪电时云层间电压非常高，可达106V，故D正确。
故选：A。
5．【解答】解：A、验电器的工作原理是同种电荷相互排斥，故A错误；
B、金属靠自由电子导电，故B正确；
C、电学中规定正电荷的定向移动方向为电流的方向，故C错误；
D、电路中有电源，且电路通路，才会有电流，故D错误。
故选：B。
6．【解答】解：
由题知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故C正确。
故选：C。
7．【解答】解：
当导体的长度、材料、温度不变时，横截面积越小，电阻越大。本题中的条件即为电线的横截面积小引起电阻偏大。
故选：D。
8．【解答】解：
A、0℃的冰的分子也在不停地做无规则运动，也具有内能，故A错误；
B、一个物体吸收了热量，它的温度可能不变，例如，晶体熔化时，吸收热量，温度不变，故B正确；
C、相同质量的不同燃料，完全燃烧时放出热量越多、热值越大，故C错误；
D、影响物体内能的因素有温度和质量，温度高的物体的内能不一定大，温度低的物体可能比温度高的物体内能大，故热量可以从内能少的物体传向内能多的物体，故D错误。
故选：B。
9．【解答】解：A、吸气冲程，将汽油和空气的混合物吸入气缸，故A错误；
B、在压缩冲程中，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，通过做功的方式使汽缸内气体的内能增大，故B正确；
C、内燃机中，燃料燃烧得到的内能有一大部分需要克服摩擦、热量散失，只有一少部分转化为机械能，故C错误；
D、压缩冲程中，是将机械能转化为内能，在排气冲程中，排出废气，没有能量转化，故D错误。
故选：B。
10．【解答】解：如图所示的电路，分析电流的流向可知：开关闭合后，电流从正极出发分了两部分，一部分经过灯泡L2流向电流表再流向开关，另一部分经灯泡L1再流向开关，最后回到负极。所以电流表测的是通过L2的电流。
故选：B。
11．【解答】解：
A、由图可知，与电压表正接线柱“3”相连的为铜片，且图中电压表指针正向偏转，所以铜片为番茄电池的正极，故A错误；
B、由图可知，电压表示数较小，小于电压表的量程，因此将电压表直接接在该番茄电池上，不会损坏电压表，故B错误；
C、铜片为番茄电池的正极，锌片为番茄电池的负极，根据电源外部的电流方向可知，则番茄电池形成通路后，电流从铜片流出、从锌片流入，故C错误；
D、番茄电池中储存有化学能，工作时将化学能转化为电能，故D正确。
故选：D。
12．【解答】解：
AB、由图可知，L1和L2串联，电压表V1测量的是灯泡L1和L2两端的总电压，电压表V1的示数为6V，即电源电压为6V，电压表V2的示数为3.6V，因此L1两端电压为U1＝U﹣U2＝6V﹣3.6V＝2.4V，故AB正确；
C、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，故C正确；
D、将电压表都换成电流表，由于电流表相当于导线，所以此时电源发生短路，故D错误。
故选：D。
13．【解答】解：
由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有B符合题意，ACD不符合题意。
故选：B。
14．【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；
C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；
D、由图可知，变阻器与灯泡并联，电压表测量电源电压，
由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求。
故选：C。
15．【解答】解：A、若滑动变阻器断路，则整个电路断路，两灯都不亮，所以A错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L1亮度的变化，所以B错误；
C、若灯L2短路了，则L2不亮，L1照常发光，所以C正确；
D、若灯泡L2断路，则L1也不能发光，所以D错误。
故选：C。
16．【解答】解：A、甲的图像为一条直线，说明电流与电压成正比，甲为定值电阻；乙的图像为曲线，即电流与电压不成正比，因此乙的阻值是变化的，故A错误；
B、根据图像可知，当乙两端电压为2V时，通过乙的电流为0.2A，由I=UR可得，乙的阻值：R乙=U乙I乙=2V0.2A=10Ω，故B错误；
C、甲、乙串联在电路中时，通过两电阻的电流相等，当电路中的电流为0.2 A 时，由图可知，U甲＝1V，U乙＝2V，则电源的电压：U＝U甲+U乙＝1V+2V＝3V，故C正确；
D、因并联电路两端电压相等，且并联电路中干路电流等于各支路电流之和，当电源电压为2V；由图可知I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误。
故选：C。
17．【解答】解：香薰液汽化后房间充满了香气，这是扩散现象。蜡液凝固后会粘在炉上，是因为分子间存在引力。
故答案为：扩散；引力。
18．【解答】解：（1）汽车发动机用水做冷却剂，这是利用了水的比热容大的性质，和同样质量的其它物质相比，升高相同的温度，水吸收的热量更多；一杯水倒出一半后，剩下水的比热容不变；
（2）由题意可知，甲、乙两个物体的质量之比m甲：m乙＝2：1，甲、乙两个物体的比热容之比c甲：c乙＝2：3，吸收热量之比Q甲：Q乙＝1：1，
由Q吸＝cmΔt得，升高的温度之比：
Δt甲：Δt乙=Q甲c甲m甲：Q乙c乙m乙=12×2：13×1=3：4。
故答案为：大；不变；3：4。
19．【解答】解：从图中可以看出，火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程；
汽油机在1s内完成了15个循环，转15×2＝30R，则1min转30×60＝1800R，故该汽油机工作时飞轮的转速为1800R/min。
故答案为：做功；1800。
20．【解答】解：导体电阻大小与导体的材料、长度、横截面积和温度有关，在一般情况下，导体的温度越高，阻值越大，据公式I=UR可知，在电压一定时，电路中电流变小；
故给日光灯的灯丝缓慢加热，电流表的示数将变小，说明灯丝的电阻变大，这一现象说明灯丝的电阻与温度有关。
故答案为：变小；变大；灯丝的电阻与温度有关。
21．【解答】解：根据欧姆定律可得，电阻器的电阻：
R=UI=12V0.24A=50Ω，
∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
∴两端所加的电压变为18V时，电阻器的阻值仍为50Ω不变，
此时通过的电流：
I′=U'R=18V50Ω=0.36A。
故答案为：0.36A；50Ω。
22．【解答】解：
（1）由电路图可知，a电流表与灯L1串联，所以a电流表测量的是通过L1的电流。
（2）b电流表在干路中，测的是干路中电流，所以b电流表的示数一定比a电流表示数大，但两电流表的指针偏转角度相同，所以a电流表选用的量程是0～0.6A，b电流表选用的量程是0～3A．因此，a电流表的示数是0.3A，即通过灯L1的电流I1＝0.3A；b电流表的读数应为1.5A。
（3）根据并联电路中干路电流等于各支路电流之和，可知通过灯L2的电流是：1.5A﹣0.3A＝1.2A。
故答案为：L1；1.5；1.2。
23．【解答】解：由电路图可知，右上边圆圈与L2并联，应为电压表；左下边圆圈与L1并联，应为电流表；两灯泡首首相连、尾尾相连，两灯泡L1、L2并联，如下图所示：

24．【解答】解：由实物图知，开关、L1、L2、电流表依次连接在电源两极上，即两灯串联，电压表并联在L1两端，电路图如图所示：
。
25．【解答】答：改变物体内能的方式有两种：做功和热传递，所以能够使身体暖和的方法：
（1）办法一：搓手使手暖和；
理由一：用做功的方法改变物体的内能；
（2）办法二：用暖手袋取暖，使手暖和；
理由二：用热传递的方法改变物体的内能。
26．【解答】解：（1）为了得到质量相同的水和煤油，需要的测量工具是天平；
（2）为了比较水和煤油的吸热本领的大小，应使用相同的热源，通过比较加热时间来判断它们吸热的多少；
由图可知，杯中的水和煤油升高相同的温度时，水和煤油的加热时间不相同，吸收的热量不相同，水的加热时间长，水的吸热能力更强；
（3）为了比较酒精和煤油的热值，完全燃烧等质量的燃料后，通过比较水升高的温度来判断燃料放出热量的多少；放出的热量越多，质量相同，由q=Q放m可知，此燃料的热值越大。
故答案为：（1）天平；
（2）乙、丙；加热时间；不相同；水；
（3）大。
27．【解答】解：（1）在连接电路时，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（2）将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路，因为是并联电路，不可能是L1所在支路短路；
（3）闭合开关后，电流表的指针偏转如图乙所示，发生反向偏转，说明：电流表正负接线柱接反了；在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（4）实验中，只测量了一组数据得出的结论具有偶然性，改进方法：为了使结论更有说服力，更具普遍性，应换用不同的灯泡测量多组数据；
（5）当S断开时，只有灯泡L1接入电路，两个电流表都测L1的电流；当S闭合时，两个灯泡并联，电流表A1还测L1的电流，L1两端的电压不变、电阻不变，根据欧姆定律I=UR可知，A1示数不变。
故答案为：（1）断开开关；（2）L1断路；（3）电流表的正负接线柱接反了；0.24；（4）换用不同的灯泡测量多组数据；（5）不变。
28．【解答】解：（1）变阻器按一下一上连入电路中与电流表串联，电源电压为3V，故电压表选用小量程与电阻并联，如下所示：

（2）小华连接好电路，闭合开关后，导线及连接都正常，移动滑动变阻器滑片时，发现电流表指针正常偏转，电路为通路，电压表完好但示数为零，则发生这种故障的原因可能是R短路；
（3）由图丙知，电阻两端的电压始终保持；
UV＝IR＝0.2A×10Ω＝……＝0.04A×50Ω＝2V﹣﹣﹣﹣﹣①，
研究电流与电阻的关系时，要控制电阻的电压不变，故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数；
将定值电阻由10Ω改接成20Ω的电阻，闭合开关，电压表示数如图丙所示，电压表选用小量程，分度值为0.1V，其示数是2.4V；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，因2.4V大于2V，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
（4）根据①，因电流与电阻之积为一定值，故得出的结论是：电压一定时，电流与电阻成反比。
故答案为：（1）如上图所示；（2）R短路；（3）2；2.4；右；（4）电压一定时，电流与电阻成反比。
29．【解答】解：（1）由图可知，当开关S接到a时，两灯泡串联，电压表测电源的电压；此时电压表示数为4.5V，则电源电压U＝4.5V；
（2）当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，由电压表示数可知灯L2两端的电压U2＝3V；
（3）因为串联电路的总电压等于各部分电路两端的电压之和，
所以灯L1两端的电压U1＝U﹣U2＝4.5V﹣3V＝1.5V。
答：（1）电源电压为4.5V；
（2）灯L2两端的电压为3V；
（3）灯L1两端的电压为1.5V。
30．【解答】解：（1）已知汽车的额定功率P＝30kW＝3×104W，行驶时间t＝20min＝1200s，
汽车牵引力做的功：W＝Pt＝3×104W×1200s＝3.6×107J；
（2）完全燃烧2.5kg汽油放出的热量：Q放＝qm＝4.6×107J/kg×2.5kg＝1.15×108J；
（3）汽车以额定功率行驶10min牵引力做的功：W′＝Pt′＝3×104W×10×60s＝1.8×107J，
汽车发动机的效率：η=W'Q放×100%=1.8×107J1.15×108J×100%≈15.7%。
答：（1）小汽车以额定功率沿直线匀速行驶20min，牵引力所做的功为3.6×107J；
（2）完全燃烧2.5kg汽油，放出的热量为1.15×108J；
（3）小汽车发动机的效率为15.7%。
31．【解答】解：（1）因为沙子和水的质量相等，吸收相同热量时，沙子的比热容比水小，
从公式Δt=Qcm可知，沙子温度升得多，所以图a表示的是沙子吸热升温的过程；
由c水＝4.2×103J/（kg•℃），m水＝200g＝0.2kg，Δt水＝70℃﹣20℃＝50℃，
则Q水吸＝c水m水Δt水＝4.2×103J/（kg•℃）×0.2kg×（70℃﹣20℃）＝42000J；
（2）由加热时平均每分钟消耗1.5g天然气，
则加热2min时间消耗的天然气为；m＝1.5g×2＝3g＝3×10﹣3kg，
天然气的体积为V=mρ=3×10-3kg0.75kg/m3=4×10﹣3m3，
Q放＝Vq＝4×10﹣3m3×8.4×107J/m3＝3.36×105J。
（3）由相同时间内天然气燃烧放出相同的热量，
则在2min的时间内，Q沙吸＝Q水吸＝42000J，
所以天然气对沙子加热的效率：
η=Q吸Q放×100%=42000J3.36×105J×100%＝12.5%。
答：（1）加热满2min时，水吸收了42000J热量；
（2）给沙子加热的2min内，如果天然气完全燃烧，将放出3.36×105J热量；
（3）加热沙子的热效率为12.5%。
