2021-2022学年湖南省永州市双牌县九年级（上）期末物理试卷（含详细答案解析）
展开
这是一份2021-2022学年湖南省永州市双牌县九年级（上）期末物理试卷（含详细答案解析），共23页。试卷主要包含了5V，5V时，通过它的电流为0，5V，其电阻值为10Ω，2×103J/]，【答案】A，【答案】C，【答案】B等内容，欢迎下载使用。

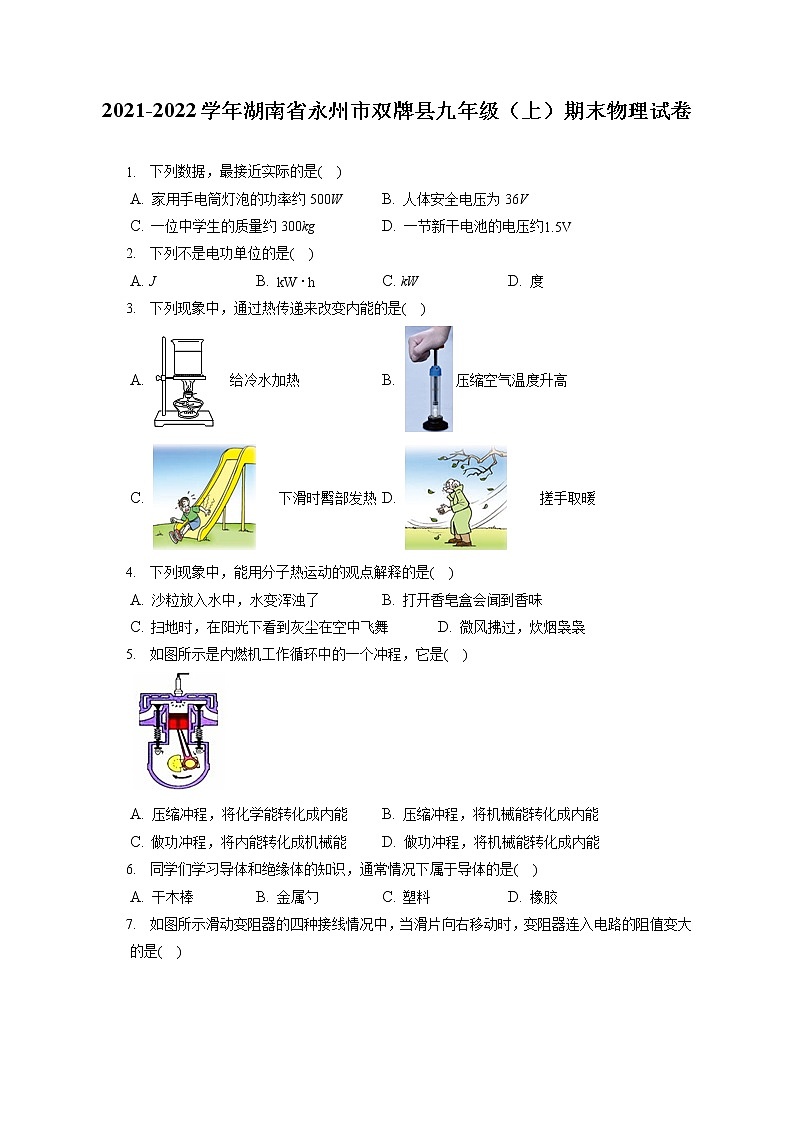

下列数据，最接近实际的是( )
A. 家用手电筒灯泡的功率约500WB. 人体安全电压为36V
C. 一位中学生的质量约300kgD. 一节新干电池的电压约1.5V
下列不是电功单位的是( )
A. JB. kW⋅hC. kWD. 度
下列现象中，通过热传递来改变内能的是( )
A. 给冷水加热B. 压缩空气温度升高
C. 下滑时臀部发热D. 搓手取暖
下列现象中，能用分子热运动的观点解释的是( )
A. 沙粒放入水中，水变浑浊了B. 打开香皂盒会闻到香味
C. 扫地时，在阳光下看到灰尘在空中飞舞D. 微风拂过，炊烟袅袅
如图所示是内燃机工作循环中的一个冲程，它是( )
A. 压缩冲程，将化学能转化成内能B. 压缩冲程，将机械能转化成内能
C. 做功冲程，将内能转化成机械能D. 做功冲程，将机械能转化成内能
同学们学习导体和绝缘体的知识，通常情况下属于导体的是( )
A. 干木棒B. 金属勺C. 塑料D. 橡胶

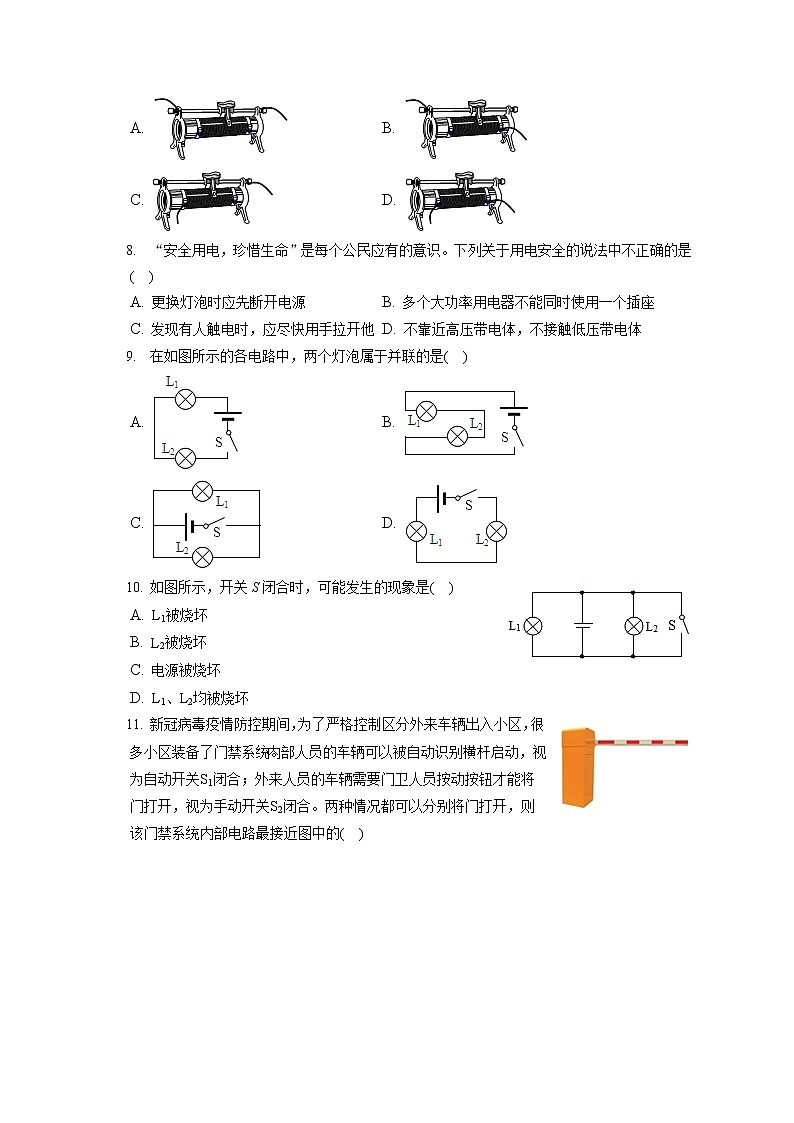

如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是( )
A. B.
C. D.
“安全用电，珍惜生命”是每个公民应有的意识。下列关于用电安全的说法中不正确的是( )
A. 更换灯泡时应先断开电源B. 多个大功率用电器不能同时使用一个插座
C. 发现有人触电时，应尽快用手拉开他D. 不靠近高压带电体，不接触低压带电体
在如图所示的各电路中，两个灯泡属于并联的是( )
A. B.
C. D.
如图所示，开关S闭合时，可能发生的现象是( )
A. L1被烧坏
B. L2被烧坏
C. 电源被烧坏
D. L1、L2均被烧坏

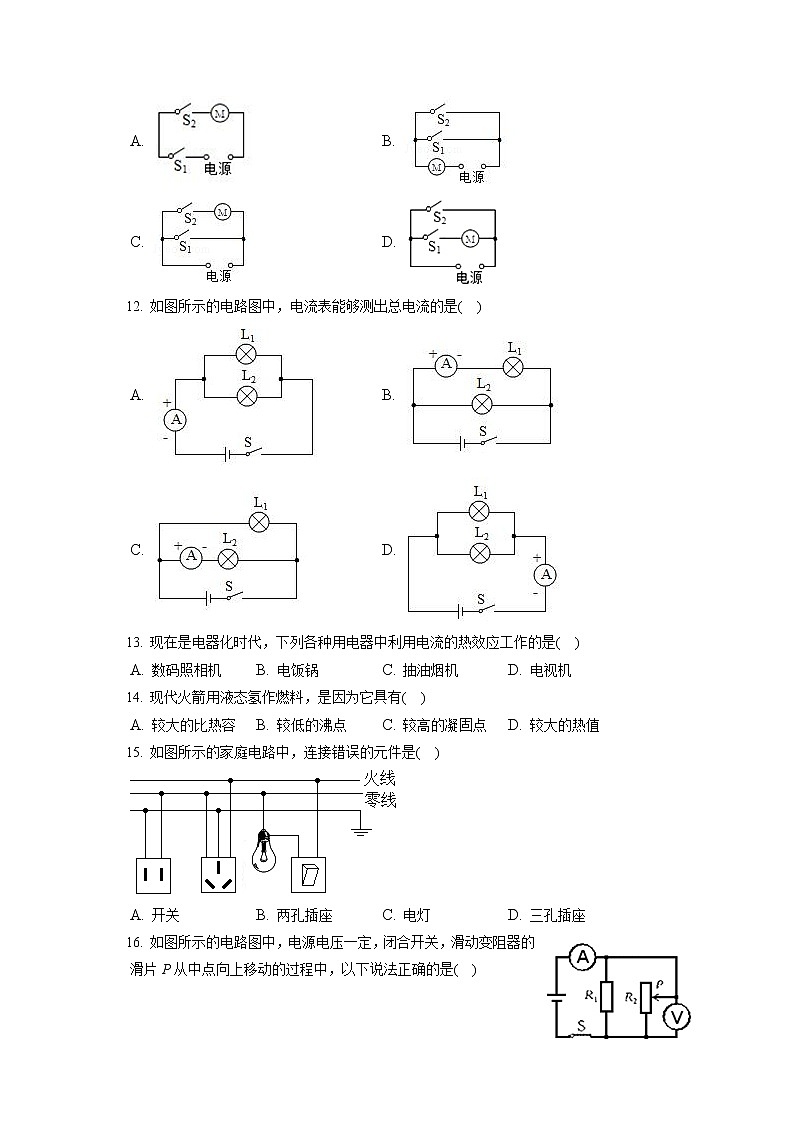

新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统。内部人员的车辆可以被自动识别横杆启动，视为自动开关S1闭合；外来人员的车辆需要门卫人员按动按钮才能将门打开，视为手动开关S2闭合。两种情况都可以分别将门打开，则该门禁系统内部电路最接近图中的( )
A. B.
C. D.
如图所示的电路图中，电流表能够测出总电流的是( )
A. B.
C. D.
现在是电器化时代，下列各种用电器中利用电流的热效应工作的是( )
A. 数码照相机B. 电饭锅C. 抽油烟机D. 电视机
现代火箭用液态氢作燃料，是因为它具有( )
A. 较大的比热容B. 较低的沸点C. 较高的凝固点D. 较大的热值
如图所示的家庭电路中，连接错误的元件是( )
A. 开关B. 两孔插座C. 电灯D. 三孔插座
如图所示的电路图中，电源电压一定，闭合开关，滑动变阻器的滑片P从中点向上移动的过程中，以下说法正确的是( )
A. 电流表示数变大，电压表示数不变
B. 电流表示数变小，电压表示数不变
C. 电流表示数变大，电压表示数变大
D. 电流表示数变小，电压表示数变大
如图是电阻甲和乙的I−U图象，小明对图象信息作出的判断正确的是( )
A. 当甲两端电压为0.5V时，通过它的电流为0.3A
B. 当乙两端电压为2.5V，其电阻值为10Ω
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
在家庭电路中火线与零线之间的电压为______V，电路中各用电器的连接方式是______的(选填“串联”或“并联”)
央视某科技类节目介绍说，蜜蜂因飞行时与空气摩擦______ (选填“得到”或“失去”)电子带上负电，因此蜜蜂在飞行中就可以吸引带______ (选填“正”或“负”)电的花粉。
将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长______R短；若将它们并联接入电路中，则U长______U短.(以上均选填“>”、“=”或“<”)
如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为______V，L2两端的电压为______V。
如图所示，某手机移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
永州市这几年都用上了天然气，若某个家庭预计每月使用天然气2m3，这些天然气完全燃烧放出的热量是______ J，相当于______ kg柴薪完全燃烧放出的热量。(天然气的热值约为7.5×107J/m3，柴薪的热值约为1×107J/kg)
某灯泡上标有“PZ220V 40W”的字样，当它正常工作时，电压是______ V，现将灯泡接在110V的电源两端，则此灯泡的实际功率______(选填“>”、“=”或“<”)40W。
有两只电阻，R1=2欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则它们在相同时间内产生的热量之比为Q1：Q2=______。
家庭电路中电流过大的原因是______和______。
一个导体两端电压为6伏时，通过导体的电流是0.2安，导体的电阻是______欧，导体两端电压为0时，导体的电阻是______欧。
如图所示的某家庭电路的电能表读数为______kW⋅h。当该电路中只有一个电饭煲工作10min时，电能表的转盘转过400转，则电饭煲的实际功率是______ W。
请按照图所示的实物图在方框内画出对应的电路图．
为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据如表。
(1)实验中应保证水和煤油的初温与______(选填“质量”或“体积”)都相同。
(2)在实验过程中控制加热时间相同，通过比较______来研究水和食用油吸热能力的差异。
(3)实验表明______(选填“水”或“煤油”)的吸热能力更强。
(4)在物理学中，我们用______这一物理量来描述不同物质的吸热能力。
如图是“探究串联电路电流特点”的实验电路图。
(1)为了使实验结果更具有普遍性，选择小灯泡的规格应该是______ (填“相同”或“不相同”)。
(2)连接电路时开关应该______ 。
(3)测得的实验数据如下表所示，从他们的实验数据中可以看出串联电路电流规律是______ 。
为了探究电流跟电压和电阻的关系，王亮同学设计了图甲所示的电路。
(1)请根据电路图，用笔画线代替导线将图乙中未连接完整的电路连接起来(导线不能交叉)。
(2)连接好器材，开关闭合前，滑动变阻器的滑片移到______端(选填“a”或“b”)。
(3)探究“电流与电压的关系”时，某小组接入定值电阻R1，调节滑片位置，改变定值电阻两端的电压，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图丙所示，为______ A。另一小组使用其他阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I−U图象。
(4)根据描绘出的I−U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；其中图线______表示的是R1的I−U图象。
(5)探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了______(填字母序号)。
A.寻找普遍规律
B.取平均值减小误差
(6)某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法______(选填“正确”或“错误”)，理由是______。
养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内水加热。如图是某款养生壶及其铭牌。养生壶正常工作4min，可将一壶1kg、初温为20℃的水加热至70℃，求：
(1)养生壶正常工作2min所消耗的电能；
(2)水从20℃加热至70℃吸收的热量；
(3)养生壶的加热效率[c水=4.2×103J/(kg⋅℃)]。
饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一挡，饮水机便处于保温状态。若饮水机加热时电功率为440W，而保温时电功率为88W。(不考虑温度对阻值的影响)。
(1)请分析说明温控开关S接a或b时，饮水机分别对应的工作状态。
(2)求电阻R1和R2的阻值。
(3)用电高峰期，饮水机两端实际电压只有198V，求饮水机在加热状态下的实际电功率。
答案和解析
1.【答案】D
【解析】解：A、家用手电筒灯泡的功率约10W，故A错误；
B、人体安全电压为不高于36V，故B错误；
C、中学生的质量约50kg，故C错误；
D、一节新干电池的电压约1.5V，符合实际，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】C
【解析】解：A、J是电功的国际单位，故A不符题意；
B、kW⋅h是电功的常用单位，故B不符题意；
C、kW是功率的常用单位，故C符合题意；
D、度是电功的常用单位，故D错误。
故选：C。
电功的单位有：J、kW⋅h、度。
物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆。
3.【答案】A
【解析】解：A、给冷水加热，水吸收热量，温度升高，是火的内能转移到水中，是通过热传递来改变内能的；
B、在压缩空气的过程中，活塞对空气做功，活塞的机械能转化为气体的内能，气体的温度升高，内能增加，这是通过做功来改变物体内能的；
C、在沿滑梯下滑的过程中，克服摩擦力做功，把机械能转化为内能，使臀部发热，这是通过做功改变物体的内能；
D、搓手时，双手相互摩擦，克服摩擦力做功，机械能转化成内能，从而使手发热，这是通过做功的方式改变内能；
故选：A。
根据以下知识，逐一分析各图示情景，作出选择；
(1)改变物体内能的方式有两种：做功与热传递，这两种方式在改变物体内能的效果上是等效的；
(2)热传递是能的转移过程，热传递实质是内能从一个物体转移到另一个物体，或者是从物体的高温部分传到低温部分，在此过程中能量的形式不发生变化；
(3)做功的实质是能量的转化过程，在做功过程中能量的形式发生变化。
本题是考查了改变物体内能的两种方式，即做功和热传递；判断哪种方式改变了物体的内能，关键是看是能量的转化还是能量的转移，发生能量转化的是做功的方式，发生能量转移的是热传递的方式。
4.【答案】B
【解析】解：A、沙粒放入水中，水变浑浊了，属于固体颗粒的机械运动，故A错误；
B、打开香皂盒会闻到香味，说明香皂分子在不停地做无规则运动，故B正确；
C、灰尘飞扬，不是分子的运动，属于固体颗粒的机械运动，故C错误；
D、炊烟袅袅不是分子的运动，属于固体颗粒的机械运动，故D错误。
故选：B。
分子的体积很小，用肉眼几乎观察不到，分子在永不停息地做无规则运动，其运动速度与温度有关，温度越高，运动速度越快。
本题主要考查学生对扩散现象，即分子热运动的了解和掌握，是一道基础题。
5.【答案】C
【解析】解：图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能，故C正确、ABD从错误。
故选：C。
热机的一个工作循环由四个冲程组成，分别是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
此题是结合内燃机的冲程图分析内燃机冲程的特点，要会根据电火花是否打火判断是不是做功冲程。
6.【答案】B
【解析】解：在正常情况下，干木棒、塑料和橡胶不容易导电，是绝缘体；金属勺容易导电，是导体，故B正确、ACD错误。
故选：B。
善于导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；不善于导电的物体叫绝缘体，如：玻璃、橡胶、陶瓷、空气、蒸馏水等；导体和绝缘体没有明显的界限。
此题考查哪些物体为导体，属于识记的内容，比较简单。
7.【答案】C
【解析】解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；
故选：C。
滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱。移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小。
滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关。
本题明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化。
8.【答案】C
【解析】解：
A、更换灯泡时应先断开电源，不要带电操作，故A正确；
B、多个大功率用电器同时使用一个插座，会导致电流过大，容易引发火灾，故B正确；
C、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电事故，故C错误；
D、安全用电的原则：不接触低压带电体，不靠近高压带电体，故D正确。
故选：C。
(1)更换灯泡时先断开电源，不要带电操作；
(2)家庭电路中电流过大会导致跳闸，电路中电流过大的原因是短路或总功率过大；
(3)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
(4)安全用电的原则是：不接触低压带电体、不靠近高压带电体。
本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体。
9.【答案】C
【解析】解：ABD中的两灯泡均为顺次连接，因此为串联电路，不符合题意；
C中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，符合题意．
故选C.
串联电路是指顺次连接的电路；并联电路是指将用电器并列连接的电路；因此根据串并联电路的特点对各选项进行逐一分析．
知道串联电路和并联电路的特点，会根据串并联电路的特点识别串联电路和并联电路．
10.【答案】C
【解析】解：开关断开时，电路为并联电路；当开关闭合时，会形成电源短路，即两灯泡均不发光，因没有电流通过两灯泡，则两灯泡不会被烧坏；但干路中电流过大，所以电源会被烧坏。
故选：C。
开关断开时，是并联电路；开关闭合后，形成电源短路。
正确识别电路是解答本类题的关键，注意电源短路是绝对不允许的。
11.【答案】B
【解析】
【分析】
由题意可知，自动开关S1和手动开关S2均可以独立控制开门电动机，说明两开关并联，且开门电动机位于干路，据此进行解答。
本题考查了串并联电路的设计，根据题意得出两开关的连接方式和电动机的位置是关键。
【解答】
经分析可知，自动开关S1和手动开关S2并联，且开门电动机位于干路。
A.由电路图可知，只有自动开关S1和手动开关S2共同闭合时，开门电动机才能工作，故A不符合题意；
B.由电路图可知，自动开关S1和手动开关S2并联，且开门电动机位于干路，故B符合题意；
C.由电路图可知，自动开关S1闭合时会造成电源短路，故C不符合题意；
D.由电路图可知，手动开关S2闭合时会造成电源短路，故D不符合题意。
故选：B。
12.【答案】D
【解析】解：
A、L1、L2并联，电流表测量干路电流，但是正负接线柱接反了，故A不符合题意；
B、L1、L2并联，电流表与L1串联，电流表测量L1的电流，正负接线柱接法正确，故B不符合题意；
C、L1、L2并联，电流表与L2串联，电流表测量L2的电流，正负接线柱接法正确，故C不符合题意；
D、L1、L2并联，电流表测量干路电流，正负接线柱接法正确，故D符合题意。
故选：D。
电流表使用时要串联在电路中，电压表使用时要并联在电路中并且电流从“+”接线柱流入，从“-”接线柱流出。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。
13.【答案】B
【解析】解：A、数码照相机主要把电能转化为光能，不是利用电流热效应工作的，故A不符合题意；
B、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故B符合题意；
C、抽油烟机中的电动机主要把电能转化为机械能，不是利用电流热效应工作的，故C不符合题意；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D不符合题意。
故选：B。
电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子。
本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能。
14.【答案】D
【解析】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢与其它燃料相比，氢可以释放出更多的热量。
故选：D。
热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题考查学生对热值定义的掌握情况，需要根据火箭的具体应用来分析。
15.【答案】B
【解析】解：
AC、开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B、两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D、三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意。
故选：B。
根据家庭电路中的以下连接要求，对照图片和选项的描述逐一做出判断：
(1)开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
(2)两孔插座的连接方法：左孔接零线，右孔接火线。
(3)三孔插座的连接方法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法是解答本题的关键。
16.【答案】B
【解析】解：∵电源的电压不变，
∴电压表的示数不变；
当滑动变阻器的滑片P从中点向上移动时，接入电路的电阻变大，
∵I=UR，
∴通过滑动变阻器的电流变小，
∵移动滑片时，R1两端的电压不变，
∴通过R1的电流不变，
∵干路电流等于各支路电流之和，
∴干路电流变小，即电流表的示数变小。
故选：B。
由图可知滑动变阻器与R1并联，电压表测电源两端的电压，电流表测干路电流；当滑动变阻器的滑片P从中点向上移动时可知滑动变阻器所在支路电阻的变化，根据欧姆定律可知该支路电流变化；因R1两端的电压不变，则通过R1的电流不变，根据并联电路的电流特点可知干路电流的变化。
本题考查了并联电路的特点和欧姆定律的应用，关键是规律的灵活运用和知道滑片移动时电路电阻的变化。
17.【答案】C
【解析】
【分析】
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
(1)根据图象读出甲两端电压为0.5V时通过的电流；
(2)根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值；
(3)将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；
(4)将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流。
【解答】
A.由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B.由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由I=UR可得，乙的阻值R乙=U乙I乙=Ω，故B错误；
C.将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时U甲′=1.5V、U乙′=0.5V，由串联电路中总电压等于各分电压之和可知，它们两端的电压：U=U甲′+U乙′=1.5V+0.5V=2V，故C正确；
D.若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时I甲′=0.2A、I乙′=0.4A，由并联电路中干路电流等于各支路电流之和可知，干路电流：I=I甲′+I乙′=0.2A+0.4A=0.6A，故D错误。
故选C。
18.【答案】220；并联
【解析】解：(1)家庭电路中火线和零线之间的电压是220V。
(2)家用电器并联在电路中才能正常工作，并且互不影响。
故答案为：220；并联。
(1)火线和零线之间的电压是220V；火线和地线之间的电压是220V；零线和地线之间的电压是0V。
(2)家庭电路中各用电器之间都是并联的。
(1)识记家庭电路电压、一节干电池电压等，这些有时不直接出现，隐含在题目中注意挖掘。
(2)明白各家用电器并联的原因才能长久记忆。
19.【答案】得到 正
【解析】解：由题知，蜜蜂飞行与空气摩擦而带负电，说明蜜蜂得到电子；因异种电荷相互吸引，所以蜜蜂在飞行中就可以吸引带正电的花粉。
故答案为：得到；正。
(1)当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
(2)电荷之间的作用规律是：异种电荷互相吸引，同种电荷互相排斥。
本题考查了摩擦起电的实质和电荷间的相互作用规律，属于基础题，比较简单。
20.【答案】>=
【解析】解：
(1)导体的电阻与材料、长度、横截面积、温度有关。当材料、横截面积一定时，导体的长度越长，电阻越大；当材料、长度一定时，导体横截面积越小，电阻越大。
(2)并联电路各支路电压相等。
故答案为：>；=。
(1)如果把导体比作一段路，电阻比作堵车的机会，路越长堵车的可能性越大，所以长度影响电阻的大小；窄路比宽路堵车的机会大，所以横截面积影响电阻的大小，导体并联在一起相当于增大了导体的横截面积。
(2)根据并联电路的电压规律填写第二空。
掌握影响电阻大小的四个因素，并在实际现现中加以区分：导体并联相当于增大横截面积；导体串联相当于增大长度；导体拉长相当于长度变长，同时横截面积变小；导体对折相当于长度变短，同时横截面积变大。
21.【答案】1.5；4.5
【解析】
【分析】
明确电压表所测的电压是哪部分电路两端的电压，再根据串联电路的电压规律，可解答。
明确电压表的作用及串联电路的电压规律是解答此题的关键。
【解答】
(1)由电路图可知：电压表所测电压是灯泡L1两端的电压，量程为0∼3V，所以示数为1.5V，即L1两端的电压为U1=1.5V；
(2)根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U−U1=6V−1.5V=4.5V。
故答案为：1.5；4.5。
22.【答案】并 用电器
【解析】解：
(1)移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
(2)用移动电源为手机充电时，手机消耗电能，则手机相当于电路中的用电器。
故答案为：并；用电器。
(1)移动电源给手机充电过程中，各手机应互不影响，根据串、并电路特点分析手机的连接方式；
(2)移动电源为手机充电时，移动电源相当于电路中的电源；手机相当于用电器。
此题考查的是我们对“充电宝”有关信息的掌握和应用，体现了物理与日常生活的密切联系。
23.【答案】1.5×108 15
【解析】解：2m3天然气完全燃烧放出的热量：Q=vq=2m3×7.5×107J/m3=1.5×108J；
放出这些热量需要完全燃烧柴薪的质量：m=Qq′=1.5×108J1×107J/kg=15kg。
故答案为：1.5×108；15。
(1)知道天然气的体积和热值，利用Q=vq计算天然气完全燃烧放出的热量；
(2)求出了放出的热量值，又知道柴薪的热值，利用Q=mq计算需要的柴薪的质量。
本题考查了学生对燃料燃烧放热公式的掌握和运用，注意气体燃料燃烧放热公式(Q=vq)和固体燃料燃烧放热公式(Q=mq)的公式区别，注意气体燃料和固体燃料热值的单位不同。
24.【答案】220<
【解析】解：(1)由灯泡上标有“PZ220V40W”可知，灯泡的额定电压U额=220V，灯泡的额定功率P额=40W，则当它正常工作时，电压是220V；
(2)灯泡的电阻：
R=U额2P额=(220V)240W=1210Ω，
灯两端的电压U实=110V时，灯丝电阻变化可忽略不计，
灯泡的实际功率P实=U实2R=(110V)21210Ω=10W<40W。
故答案为：220；<。
(1)由灯泡铭牌可知灯泡的额定电压与额定功率；
(2)根据灯泡的额定电压及额定功率，由功率的变形公式R=U2P可以求出灯泡的电阻，再利用P=U2R可以求出灯泡电压为110V的实际功率。
本题考查了灯泡铭牌的含义、灯泡的实际功率的计算，注意：灯两端的电压为110V时，灯丝电阻变化可忽略不计。
25.【答案】1：3 3：1
【解析】解：(1)两电阻串联时，流过它们的电流I相等，由U=IR可知，电阻两端的电压之比等于电阻之比，即U1：U2=R1：R2=2Ω：6Ω=1：3：
(2)两电阻并联时，电阻两端的电压相等，通电时间相同，根据Q=W=U2Rt可知，在相同时间内产生的热量之比为Q1：Q2=R2：R1=6Ω：2Ω=3：1。
故答案为：1：3；3：1。
已知两只电阻的阻值，由于串联时电路中各处的电流相等，根据欧姆定律求出两电阻两端的电压之比。
由于并联时电阻两端的电压相等，根据Q=W=U2Rt求出产生的热量之比。
本题考查了串联电路的电流特点、并联电路电压的特点、欧姆定律和电热公式的应用，是一道较为简单的应用题。
26.【答案】短路 用电器总功率过大
【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大。当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大。当用电器总功率过大时，根据公式P=UI，电流会非常大。
答：短路，用电器总功率过大。
家庭电流中电流过大总共有2个原因：短路和总功率过大。
本题考查学生对电流过大原因的判断，需要理解短路和P=UI公式。
27.【答案】30 30
【解析】解：由I=UR可得，导体的电阻：
R=UI=6V0.2A=30Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端电压为0时，导体的电阻仍为30Ω不变。
故答案为：30；30。
(1)知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
(2)电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
28.【答案】520.31200
【解析】解：(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h，由图可知，此时电能表的示数为520.3kW⋅h；
(2)2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转，
电能表的转盘转过400转，电饭煲消耗的电能：W=400r2000r/(kW⋅h)=0.2kW⋅h；
电饭煲的实际功率：P=Wt=0.2kW⋅h1060h=1.2kW=1200W。
故答案为：520.3；1200。
(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h；
(2)2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转，据此可计算出电能表的转盘转过400转，电饭煲消耗的电能，利用P=Wt可以计算出电饭煲的实际功率。
本题考查电能表的读数、对电能表参数的理解、电功率的计算，知道2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转是解题的关键。
29.【答案】解：
由实物图可知，电流从电源的正极出发依次经过L1→L2→开关，回到负极，电路图如图所示：
.
【解析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路原件回到负极即可．
本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．
30.【答案】质量 温度计升高的示数 水 比热容
【解析】解：(1)在此实验中，为了比较水和煤油吸热本领的大小，我们可以加热相同的时间，观察升高的温度的不同；也可以让它们其升高相同温度，比较加热时间，来比较它们吸热本领的大小。为了达到实验目的前提条件是：在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；
(2)在实验过程中控制加热时间相同，吸收相同的热量，根据转换法可知，实验中根据温度计升高的示数来反映吸热能力的大小；
(3)根据表中的数据可知，相同质量的水和煤油，水升高的温度小于煤油升高的温度，因此水吸热的能力更强；
(4)在物理学中，用比热容来描述不同物质的吸热能力。
故答案为：(1)质量；(2)温度计升高的示数；(3)水；(4)比热容。
(1)判断水与煤油的吸热本领的大小，可以判断两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，则比热较小；为了达到此目的必须控制所用的物质的质量相等、初温相同，所用仪器相同；
(2)质量相同的水和煤油，加热相同的时间，吸收相同的热量，根据温度计升高的示数来反映吸热能力的大小；
(3)(4)相同质量的水与煤油吸收相等的热量，温度升高越快的液体吸热能力越弱，升温越慢的液体吸热本领越强，物理学中用比热容反映物质的吸热本领。
本题主要考查如何用转换法和控制变量法来比较不同物质比热容(吸热能力)的大小，是热学中的重要实验。
31.【答案】不相同 断开 各处的电流都相等
【解析】解：(1)为了使实验结果更具有普遍性，选择小灯泡的规格应该是不相同；
(2)为保护电路，连接电路时开关应该断开；
(3)根据测得的实验数据可知，
0.3A=0.3A=0.3A
0.2A=0.2A=0.2A；
0.4A=0.4A=0.4A；
可以看出串联电路电流规律是各处的电流都相等。
故答案为：(1)不相同；(2)断开；(3)各处的电流都相等。
(1)用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多；
(2)连接电路时，为保护电路，开关要断开；
(3)分析数据得出结论。
本题“探究串联电路电流特点“，考查归纳法的运用、注意事项和数据分析的能力。
32.【答案】b0.4正比 a A 错误 没有保持定值电阻两端的电压不变
【解析】解：(1)由表一和表二中电压大小，电压表选用小量程与电阻并联，电流表与电阻串联，如下图所示：
(2)开关闭合前，为了保护电路，滑动变阻器的滑片应该移到阻值最大处，即应该移到b端；
(3)由图丙可知，电流表选用小量程，分度值为0.02A，读数为0.4A；
(4)因描绘出的I−U图象都为过原点的直线，故可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
如上图可知，电流相等时b对应的电压大，由欧姆定律R=UI，a对应的电阻小，所以图丁中图线a表示的是R1的I−U图象；
(5)探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了寻找普遍规律，故选A；
(6)探究“电流与电阻的关系”时，要控制定值电阻两端的电压不变，断开开关，将5Ω电阻换成10Ω电阻，闭合开关，由分压原理知，电压表示数变大，这种做法错误，理由是没有保持定值电阻两端电压相等。
故答案为：(1)见上图；(2)b；(3)0.4；(4)正比；a；(5)A；(6)错误；没有保持定值电阻两端的电压不变。
(1)由表一和表二中电压大小确定电压表选用的量程，然后根据电路图连接实物图，将电压表与电阻并联，电流表与电阻串联；
(2)开关闭合前，滑动变阻器的滑P应该移到阻值最大处；
(3)根据电流表选用小量程确定分度值读数；
(4)根据描绘出的I−U图象都为过原点的直线得出结论；
根据作图，比较电流相等时对应的电压大小，由欧姆定律R=UI分析；
(5)为得出普遍性的规律，探究“电流与电压的关系”时，要进行多次实验；
(6)探究“电流与电阻的关系”时，要控制定值电阻两端的电压不变。
本题探究“电流与电压和电阻的关系”，考查电路连接、实验操作注意事项、电流表读数、数据分析及归纳法和控制变量法的运用。
33.【答案】解：(1)根据P=Wt知养生壶正常工作2min所消耗的电能为：
W=Pt=1000W×2×60s=1.2×105J；
(2)水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×1kg×(70℃−20℃)=2.1×105J；
(3)根据P=Wt知养生壶正常工作4min所消耗的电能为：
W′=Pt′=1000W×4×60s=2.4×105J；
养生壶的加热效率为：
η=Q吸W′=2.1×105J2.4×105J×100%=87.5%。
答：(1)养生壶正常工作2min所消耗的电能为1.2×105J；
(2)水从20℃加热至70℃吸收的热量为2.1×105J；
(3)养生壶的加热效率为87.5%。
【解析】(1)根据W=Pt算出养生壶正常工作2min所消耗的电能；
(2)根据ρ=mV算出水的质量，根据Q吸=c水m(t−t0)求出水吸收的热量；
(3)根据η=Q吸W算出养生壶的加热效率。
本题是一道电学与热学的综合应用题，关键是公式的灵活应用，总体难度不大。
34.【答案】解：(1)当开关S接a时R1与R2串联，当开关S接b时电路为R1的简单电路，因串联电路中总电阻小于任何一个分电阻，所以，当开关S接a时电路的总电阻最大，电路中的电流最小，由P=UI可知此时电路的功率最小，饮水机处于保温状态，则当开关S接b时，饮水机处于加热状态；
(2)当开关S接b时，电路为R1的简单电路，饮水机处于加热状态，
则R1=U2P1=(220V)2440W=110Ω；
当开关S接a时，R1与R2串联，饮水机处于保温状态，
电路的总电阻R总=U2P2=(220V)288W=550Ω，
因串联电路中总电阻等于各分电阻之和，所以，R2=R总−R1=550Ω−110Ω=440Ω；
(3)用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率：
P1′=U′2R1=(198V)2110Ω=356.4W。
答：(1)当开关S接a时，饮水机处于保温状态，当开关S接b时，饮水机处于加热状态；
(2)电阻R1的阻值为110Ω，电阻R2的阻值为440Ω；
(3)用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率为356.4W。
【解析】(1)当开关S接a时R1与R2串联，当开关S接b时电路为R1的简单电路，根据电阻的串联比较两种情况下的总电阻关系，根据欧姆定律可知电路中电流的关系，根据P=UI比较电路的功率，然后判断饮水机的状态；
(2)当开关S接b时，电路为R1的简单电路，饮水机处于加热状态，根据P=UI=U2R求出电阻R1的阻值；当开关S接a时，R1与R2串联，饮水机处于保温状态，根据P=UI=U2R求出此时电路的总电阻，根据串联电路电阻规律求出R2的阻值；
(3)根据P=U2R计算用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率。
本题考查串联电路的特点、电功率公式的应用，正确的判断出饮水机处于不同状态时电路的连接方式是关键。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
电流表的位置
A
B
C
电流I1/A
0.3
0.3
0.3
电流I2/A
0.2
0.2
0.2
电流I3/A
0.4
0.4
0.4
表一(R1)
U/V
1.0
2.0
3.0
I/A
0.20
0.60
表二(R2)
U/V
0.8
1.6
2.6
I/A
0.08
0.16
0.26
下列数据，最接近实际的是( )
A. 家用手电筒灯泡的功率约500WB. 人体安全电压为36V
C. 一位中学生的质量约300kgD. 一节新干电池的电压约1.5V
下列不是电功单位的是( )
A. JB. kW⋅hC. kWD. 度
下列现象中，通过热传递来改变内能的是( )
A. 给冷水加热B. 压缩空气温度升高
C. 下滑时臀部发热D. 搓手取暖
下列现象中，能用分子热运动的观点解释的是( )
A. 沙粒放入水中，水变浑浊了B. 打开香皂盒会闻到香味
C. 扫地时，在阳光下看到灰尘在空中飞舞D. 微风拂过，炊烟袅袅
如图所示是内燃机工作循环中的一个冲程，它是( )
A. 压缩冲程，将化学能转化成内能B. 压缩冲程，将机械能转化成内能
C. 做功冲程，将内能转化成机械能D. 做功冲程，将机械能转化成内能
同学们学习导体和绝缘体的知识，通常情况下属于导体的是( )
A. 干木棒B. 金属勺C. 塑料D. 橡胶
如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是( )
A. B.
C. D.
“安全用电，珍惜生命”是每个公民应有的意识。下列关于用电安全的说法中不正确的是( )
A. 更换灯泡时应先断开电源B. 多个大功率用电器不能同时使用一个插座
C. 发现有人触电时，应尽快用手拉开他D. 不靠近高压带电体，不接触低压带电体
在如图所示的各电路中，两个灯泡属于并联的是( )
A. B.
C. D.
如图所示，开关S闭合时，可能发生的现象是( )
A. L1被烧坏
B. L2被烧坏
C. 电源被烧坏
D. L1、L2均被烧坏
新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统。内部人员的车辆可以被自动识别横杆启动，视为自动开关S1闭合；外来人员的车辆需要门卫人员按动按钮才能将门打开，视为手动开关S2闭合。两种情况都可以分别将门打开，则该门禁系统内部电路最接近图中的( )
A. B.
C. D.
如图所示的电路图中，电流表能够测出总电流的是( )
A. B.
C. D.
现在是电器化时代，下列各种用电器中利用电流的热效应工作的是( )
A. 数码照相机B. 电饭锅C. 抽油烟机D. 电视机
现代火箭用液态氢作燃料，是因为它具有( )
A. 较大的比热容B. 较低的沸点C. 较高的凝固点D. 较大的热值
如图所示的家庭电路中，连接错误的元件是( )
A. 开关B. 两孔插座C. 电灯D. 三孔插座
如图所示的电路图中，电源电压一定，闭合开关，滑动变阻器的滑片P从中点向上移动的过程中，以下说法正确的是( )
A. 电流表示数变大，电压表示数不变
B. 电流表示数变小，电压表示数不变
C. 电流表示数变大，电压表示数变大
D. 电流表示数变小，电压表示数变大
如图是电阻甲和乙的I−U图象，小明对图象信息作出的判断正确的是( )
A. 当甲两端电压为0.5V时，通过它的电流为0.3A
B. 当乙两端电压为2.5V，其电阻值为10Ω
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
在家庭电路中火线与零线之间的电压为______V，电路中各用电器的连接方式是______的(选填“串联”或“并联”)
央视某科技类节目介绍说，蜜蜂因飞行时与空气摩擦______ (选填“得到”或“失去”)电子带上负电，因此蜜蜂在飞行中就可以吸引带______ (选填“正”或“负”)电的花粉。
将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长______R短；若将它们并联接入电路中，则U长______U短.(以上均选填“>”、“=”或“<”)
如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为______V，L2两端的电压为______V。
如图所示，某手机移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
永州市这几年都用上了天然气，若某个家庭预计每月使用天然气2m3，这些天然气完全燃烧放出的热量是______ J，相当于______ kg柴薪完全燃烧放出的热量。(天然气的热值约为7.5×107J/m3，柴薪的热值约为1×107J/kg)
某灯泡上标有“PZ220V 40W”的字样，当它正常工作时，电压是______ V，现将灯泡接在110V的电源两端，则此灯泡的实际功率______(选填“>”、“=”或“<”)40W。
有两只电阻，R1=2欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则它们在相同时间内产生的热量之比为Q1：Q2=______。
家庭电路中电流过大的原因是______和______。
一个导体两端电压为6伏时，通过导体的电流是0.2安，导体的电阻是______欧，导体两端电压为0时，导体的电阻是______欧。
如图所示的某家庭电路的电能表读数为______kW⋅h。当该电路中只有一个电饭煲工作10min时，电能表的转盘转过400转，则电饭煲的实际功率是______ W。
请按照图所示的实物图在方框内画出对应的电路图．
为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据如表。
(1)实验中应保证水和煤油的初温与______(选填“质量”或“体积”)都相同。
(2)在实验过程中控制加热时间相同，通过比较______来研究水和食用油吸热能力的差异。
(3)实验表明______(选填“水”或“煤油”)的吸热能力更强。
(4)在物理学中，我们用______这一物理量来描述不同物质的吸热能力。
如图是“探究串联电路电流特点”的实验电路图。
(1)为了使实验结果更具有普遍性，选择小灯泡的规格应该是______ (填“相同”或“不相同”)。
(2)连接电路时开关应该______ 。
(3)测得的实验数据如下表所示，从他们的实验数据中可以看出串联电路电流规律是______ 。
为了探究电流跟电压和电阻的关系，王亮同学设计了图甲所示的电路。
(1)请根据电路图，用笔画线代替导线将图乙中未连接完整的电路连接起来(导线不能交叉)。
(2)连接好器材，开关闭合前，滑动变阻器的滑片移到______端(选填“a”或“b”)。
(3)探究“电流与电压的关系”时，某小组接入定值电阻R1，调节滑片位置，改变定值电阻两端的电压，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图丙所示，为______ A。另一小组使用其他阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I−U图象。
(4)根据描绘出的I−U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；其中图线______表示的是R1的I−U图象。
(5)探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了______(填字母序号)。
A.寻找普遍规律
B.取平均值减小误差
(6)某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法______(选填“正确”或“错误”)，理由是______。
养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内水加热。如图是某款养生壶及其铭牌。养生壶正常工作4min，可将一壶1kg、初温为20℃的水加热至70℃，求：
(1)养生壶正常工作2min所消耗的电能；
(2)水从20℃加热至70℃吸收的热量；
(3)养生壶的加热效率[c水=4.2×103J/(kg⋅℃)]。
饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一挡，饮水机便处于保温状态。若饮水机加热时电功率为440W，而保温时电功率为88W。(不考虑温度对阻值的影响)。
(1)请分析说明温控开关S接a或b时，饮水机分别对应的工作状态。
(2)求电阻R1和R2的阻值。
(3)用电高峰期，饮水机两端实际电压只有198V，求饮水机在加热状态下的实际电功率。
答案和解析
1.【答案】D
【解析】解：A、家用手电筒灯泡的功率约10W，故A错误；
B、人体安全电压为不高于36V，故B错误；
C、中学生的质量约50kg，故C错误；
D、一节新干电池的电压约1.5V，符合实际，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】C
【解析】解：A、J是电功的国际单位，故A不符题意；
B、kW⋅h是电功的常用单位，故B不符题意；
C、kW是功率的常用单位，故C符合题意；
D、度是电功的常用单位，故D错误。
故选：C。
电功的单位有：J、kW⋅h、度。
物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆。
3.【答案】A
【解析】解：A、给冷水加热，水吸收热量，温度升高，是火的内能转移到水中，是通过热传递来改变内能的；
B、在压缩空气的过程中，活塞对空气做功，活塞的机械能转化为气体的内能，气体的温度升高，内能增加，这是通过做功来改变物体内能的；
C、在沿滑梯下滑的过程中，克服摩擦力做功，把机械能转化为内能，使臀部发热，这是通过做功改变物体的内能；
D、搓手时，双手相互摩擦，克服摩擦力做功，机械能转化成内能，从而使手发热，这是通过做功的方式改变内能；
故选：A。
根据以下知识，逐一分析各图示情景，作出选择；
(1)改变物体内能的方式有两种：做功与热传递，这两种方式在改变物体内能的效果上是等效的；
(2)热传递是能的转移过程，热传递实质是内能从一个物体转移到另一个物体，或者是从物体的高温部分传到低温部分，在此过程中能量的形式不发生变化；
(3)做功的实质是能量的转化过程，在做功过程中能量的形式发生变化。
本题是考查了改变物体内能的两种方式，即做功和热传递；判断哪种方式改变了物体的内能，关键是看是能量的转化还是能量的转移，发生能量转化的是做功的方式，发生能量转移的是热传递的方式。
4.【答案】B
【解析】解：A、沙粒放入水中，水变浑浊了，属于固体颗粒的机械运动，故A错误；
B、打开香皂盒会闻到香味，说明香皂分子在不停地做无规则运动，故B正确；
C、灰尘飞扬，不是分子的运动，属于固体颗粒的机械运动，故C错误；
D、炊烟袅袅不是分子的运动，属于固体颗粒的机械运动，故D错误。
故选：B。
分子的体积很小，用肉眼几乎观察不到，分子在永不停息地做无规则运动，其运动速度与温度有关，温度越高，运动速度越快。
本题主要考查学生对扩散现象，即分子热运动的了解和掌握，是一道基础题。
5.【答案】C
【解析】解：图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能，故C正确、ABD从错误。
故选：C。
热机的一个工作循环由四个冲程组成，分别是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
此题是结合内燃机的冲程图分析内燃机冲程的特点，要会根据电火花是否打火判断是不是做功冲程。
6.【答案】B
【解析】解：在正常情况下，干木棒、塑料和橡胶不容易导电，是绝缘体；金属勺容易导电，是导体，故B正确、ACD错误。
故选：B。
善于导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；不善于导电的物体叫绝缘体，如：玻璃、橡胶、陶瓷、空气、蒸馏水等；导体和绝缘体没有明显的界限。
此题考查哪些物体为导体，属于识记的内容，比较简单。
7.【答案】C
【解析】解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；
故选：C。
滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱。移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小。
滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关。
本题明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化。
8.【答案】C
【解析】解：
A、更换灯泡时应先断开电源，不要带电操作，故A正确；
B、多个大功率用电器同时使用一个插座，会导致电流过大，容易引发火灾，故B正确；
C、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电事故，故C错误；
D、安全用电的原则：不接触低压带电体，不靠近高压带电体，故D正确。
故选：C。
(1)更换灯泡时先断开电源，不要带电操作；
(2)家庭电路中电流过大会导致跳闸，电路中电流过大的原因是短路或总功率过大；
(3)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
(4)安全用电的原则是：不接触低压带电体、不靠近高压带电体。
本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体。
9.【答案】C
【解析】解：ABD中的两灯泡均为顺次连接，因此为串联电路，不符合题意；
C中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，符合题意．
故选C.
串联电路是指顺次连接的电路；并联电路是指将用电器并列连接的电路；因此根据串并联电路的特点对各选项进行逐一分析．
知道串联电路和并联电路的特点，会根据串并联电路的特点识别串联电路和并联电路．
10.【答案】C
【解析】解：开关断开时，电路为并联电路；当开关闭合时，会形成电源短路，即两灯泡均不发光，因没有电流通过两灯泡，则两灯泡不会被烧坏；但干路中电流过大，所以电源会被烧坏。
故选：C。
开关断开时，是并联电路；开关闭合后，形成电源短路。
正确识别电路是解答本类题的关键，注意电源短路是绝对不允许的。
11.【答案】B
【解析】
【分析】
由题意可知，自动开关S1和手动开关S2均可以独立控制开门电动机，说明两开关并联，且开门电动机位于干路，据此进行解答。
本题考查了串并联电路的设计，根据题意得出两开关的连接方式和电动机的位置是关键。
【解答】
经分析可知，自动开关S1和手动开关S2并联，且开门电动机位于干路。
A.由电路图可知，只有自动开关S1和手动开关S2共同闭合时，开门电动机才能工作，故A不符合题意；
B.由电路图可知，自动开关S1和手动开关S2并联，且开门电动机位于干路，故B符合题意；
C.由电路图可知，自动开关S1闭合时会造成电源短路，故C不符合题意；
D.由电路图可知，手动开关S2闭合时会造成电源短路，故D不符合题意。
故选：B。
12.【答案】D
【解析】解：
A、L1、L2并联，电流表测量干路电流，但是正负接线柱接反了，故A不符合题意；
B、L1、L2并联，电流表与L1串联，电流表测量L1的电流，正负接线柱接法正确，故B不符合题意；
C、L1、L2并联，电流表与L2串联，电流表测量L2的电流，正负接线柱接法正确，故C不符合题意；
D、L1、L2并联，电流表测量干路电流，正负接线柱接法正确，故D符合题意。
故选：D。
电流表使用时要串联在电路中，电压表使用时要并联在电路中并且电流从“+”接线柱流入，从“-”接线柱流出。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。
13.【答案】B
【解析】解：A、数码照相机主要把电能转化为光能，不是利用电流热效应工作的，故A不符合题意；
B、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故B符合题意；
C、抽油烟机中的电动机主要把电能转化为机械能，不是利用电流热效应工作的，故C不符合题意；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D不符合题意。
故选：B。
电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子。
本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能。
14.【答案】D
【解析】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢与其它燃料相比，氢可以释放出更多的热量。
故选：D。
热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题考查学生对热值定义的掌握情况，需要根据火箭的具体应用来分析。
15.【答案】B
【解析】解：
AC、开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B、两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D、三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意。
故选：B。
根据家庭电路中的以下连接要求，对照图片和选项的描述逐一做出判断：
(1)开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
(2)两孔插座的连接方法：左孔接零线，右孔接火线。
(3)三孔插座的连接方法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法是解答本题的关键。
16.【答案】B
【解析】解：∵电源的电压不变，
∴电压表的示数不变；
当滑动变阻器的滑片P从中点向上移动时，接入电路的电阻变大，
∵I=UR，
∴通过滑动变阻器的电流变小，
∵移动滑片时，R1两端的电压不变，
∴通过R1的电流不变，
∵干路电流等于各支路电流之和，
∴干路电流变小，即电流表的示数变小。
故选：B。
由图可知滑动变阻器与R1并联，电压表测电源两端的电压，电流表测干路电流；当滑动变阻器的滑片P从中点向上移动时可知滑动变阻器所在支路电阻的变化，根据欧姆定律可知该支路电流变化；因R1两端的电压不变，则通过R1的电流不变，根据并联电路的电流特点可知干路电流的变化。
本题考查了并联电路的特点和欧姆定律的应用，关键是规律的灵活运用和知道滑片移动时电路电阻的变化。
17.【答案】C
【解析】
【分析】
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
(1)根据图象读出甲两端电压为0.5V时通过的电流；
(2)根据图象读出乙两端电压为2.5V时通过的电流，根据欧姆定律求出其电阻值；
(3)将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；
(4)将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流。
【解答】
A.由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B.由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由I=UR可得，乙的阻值R乙=U乙I乙=Ω，故B错误；
C.将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时U甲′=1.5V、U乙′=0.5V，由串联电路中总电压等于各分电压之和可知，它们两端的电压：U=U甲′+U乙′=1.5V+0.5V=2V，故C正确；
D.若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时I甲′=0.2A、I乙′=0.4A，由并联电路中干路电流等于各支路电流之和可知，干路电流：I=I甲′+I乙′=0.2A+0.4A=0.6A，故D错误。
故选C。
18.【答案】220；并联
【解析】解：(1)家庭电路中火线和零线之间的电压是220V。
(2)家用电器并联在电路中才能正常工作，并且互不影响。
故答案为：220；并联。
(1)火线和零线之间的电压是220V；火线和地线之间的电压是220V；零线和地线之间的电压是0V。
(2)家庭电路中各用电器之间都是并联的。
(1)识记家庭电路电压、一节干电池电压等，这些有时不直接出现，隐含在题目中注意挖掘。
(2)明白各家用电器并联的原因才能长久记忆。
19.【答案】得到 正
【解析】解：由题知，蜜蜂飞行与空气摩擦而带负电，说明蜜蜂得到电子；因异种电荷相互吸引，所以蜜蜂在飞行中就可以吸引带正电的花粉。
故答案为：得到；正。
(1)当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
(2)电荷之间的作用规律是：异种电荷互相吸引，同种电荷互相排斥。
本题考查了摩擦起电的实质和电荷间的相互作用规律，属于基础题，比较简单。
20.【答案】>=
【解析】解：
(1)导体的电阻与材料、长度、横截面积、温度有关。当材料、横截面积一定时，导体的长度越长，电阻越大；当材料、长度一定时，导体横截面积越小，电阻越大。
(2)并联电路各支路电压相等。
故答案为：>；=。
(1)如果把导体比作一段路，电阻比作堵车的机会，路越长堵车的可能性越大，所以长度影响电阻的大小；窄路比宽路堵车的机会大，所以横截面积影响电阻的大小，导体并联在一起相当于增大了导体的横截面积。
(2)根据并联电路的电压规律填写第二空。
掌握影响电阻大小的四个因素，并在实际现现中加以区分：导体并联相当于增大横截面积；导体串联相当于增大长度；导体拉长相当于长度变长，同时横截面积变小；导体对折相当于长度变短，同时横截面积变大。
21.【答案】1.5；4.5
【解析】
【分析】
明确电压表所测的电压是哪部分电路两端的电压，再根据串联电路的电压规律，可解答。
明确电压表的作用及串联电路的电压规律是解答此题的关键。
【解答】
(1)由电路图可知：电压表所测电压是灯泡L1两端的电压，量程为0∼3V，所以示数为1.5V，即L1两端的电压为U1=1.5V；
(2)根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U−U1=6V−1.5V=4.5V。
故答案为：1.5；4.5。
22.【答案】并 用电器
【解析】解：
(1)移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
(2)用移动电源为手机充电时，手机消耗电能，则手机相当于电路中的用电器。
故答案为：并；用电器。
(1)移动电源给手机充电过程中，各手机应互不影响，根据串、并电路特点分析手机的连接方式；
(2)移动电源为手机充电时，移动电源相当于电路中的电源；手机相当于用电器。
此题考查的是我们对“充电宝”有关信息的掌握和应用，体现了物理与日常生活的密切联系。
23.【答案】1.5×108 15
【解析】解：2m3天然气完全燃烧放出的热量：Q=vq=2m3×7.5×107J/m3=1.5×108J；
放出这些热量需要完全燃烧柴薪的质量：m=Qq′=1.5×108J1×107J/kg=15kg。
故答案为：1.5×108；15。
(1)知道天然气的体积和热值，利用Q=vq计算天然气完全燃烧放出的热量；
(2)求出了放出的热量值，又知道柴薪的热值，利用Q=mq计算需要的柴薪的质量。
本题考查了学生对燃料燃烧放热公式的掌握和运用，注意气体燃料燃烧放热公式(Q=vq)和固体燃料燃烧放热公式(Q=mq)的公式区别，注意气体燃料和固体燃料热值的单位不同。
24.【答案】220<
【解析】解：(1)由灯泡上标有“PZ220V40W”可知，灯泡的额定电压U额=220V，灯泡的额定功率P额=40W，则当它正常工作时，电压是220V；
(2)灯泡的电阻：
R=U额2P额=(220V)240W=1210Ω，
灯两端的电压U实=110V时，灯丝电阻变化可忽略不计，
灯泡的实际功率P实=U实2R=(110V)21210Ω=10W<40W。
故答案为：220；<。
(1)由灯泡铭牌可知灯泡的额定电压与额定功率；
(2)根据灯泡的额定电压及额定功率，由功率的变形公式R=U2P可以求出灯泡的电阻，再利用P=U2R可以求出灯泡电压为110V的实际功率。
本题考查了灯泡铭牌的含义、灯泡的实际功率的计算，注意：灯两端的电压为110V时，灯丝电阻变化可忽略不计。
25.【答案】1：3 3：1
【解析】解：(1)两电阻串联时，流过它们的电流I相等，由U=IR可知，电阻两端的电压之比等于电阻之比，即U1：U2=R1：R2=2Ω：6Ω=1：3：
(2)两电阻并联时，电阻两端的电压相等，通电时间相同，根据Q=W=U2Rt可知，在相同时间内产生的热量之比为Q1：Q2=R2：R1=6Ω：2Ω=3：1。
故答案为：1：3；3：1。
已知两只电阻的阻值，由于串联时电路中各处的电流相等，根据欧姆定律求出两电阻两端的电压之比。
由于并联时电阻两端的电压相等，根据Q=W=U2Rt求出产生的热量之比。
本题考查了串联电路的电流特点、并联电路电压的特点、欧姆定律和电热公式的应用，是一道较为简单的应用题。
26.【答案】短路 用电器总功率过大
【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大。当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大。当用电器总功率过大时，根据公式P=UI，电流会非常大。
答：短路，用电器总功率过大。
家庭电流中电流过大总共有2个原因：短路和总功率过大。
本题考查学生对电流过大原因的判断，需要理解短路和P=UI公式。
27.【答案】30 30
【解析】解：由I=UR可得，导体的电阻：
R=UI=6V0.2A=30Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端电压为0时，导体的电阻仍为30Ω不变。
故答案为：30；30。
(1)知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
(2)电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目。
28.【答案】520.31200
【解析】解：(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h，由图可知，此时电能表的示数为520.3kW⋅h；
(2)2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转，
电能表的转盘转过400转，电饭煲消耗的电能：W=400r2000r/(kW⋅h)=0.2kW⋅h；
电饭煲的实际功率：P=Wt=0.2kW⋅h1060h=1.2kW=1200W。
故答案为：520.3；1200。
(1)电能表的读数：数字方框中最后一位是小数，单位是kW⋅h；
(2)2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转，据此可计算出电能表的转盘转过400转，电饭煲消耗的电能，利用P=Wt可以计算出电饭煲的实际功率。
本题考查电能表的读数、对电能表参数的理解、电功率的计算，知道2000r/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的转盘转过2000转是解题的关键。
29.【答案】解：
由实物图可知，电流从电源的正极出发依次经过L1→L2→开关，回到负极，电路图如图所示：
.
【解析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路原件回到负极即可．
本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．
30.【答案】质量 温度计升高的示数 水 比热容
【解析】解：(1)在此实验中，为了比较水和煤油吸热本领的大小，我们可以加热相同的时间，观察升高的温度的不同；也可以让它们其升高相同温度，比较加热时间，来比较它们吸热本领的大小。为了达到实验目的前提条件是：在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；
(2)在实验过程中控制加热时间相同，吸收相同的热量，根据转换法可知，实验中根据温度计升高的示数来反映吸热能力的大小；
(3)根据表中的数据可知，相同质量的水和煤油，水升高的温度小于煤油升高的温度，因此水吸热的能力更强；
(4)在物理学中，用比热容来描述不同物质的吸热能力。
故答案为：(1)质量；(2)温度计升高的示数；(3)水；(4)比热容。
(1)判断水与煤油的吸热本领的大小，可以判断两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，则比热较小；为了达到此目的必须控制所用的物质的质量相等、初温相同，所用仪器相同；
(2)质量相同的水和煤油，加热相同的时间，吸收相同的热量，根据温度计升高的示数来反映吸热能力的大小；
(3)(4)相同质量的水与煤油吸收相等的热量，温度升高越快的液体吸热能力越弱，升温越慢的液体吸热本领越强，物理学中用比热容反映物质的吸热本领。
本题主要考查如何用转换法和控制变量法来比较不同物质比热容(吸热能力)的大小，是热学中的重要实验。
31.【答案】不相同 断开 各处的电流都相等
【解析】解：(1)为了使实验结果更具有普遍性，选择小灯泡的规格应该是不相同；
(2)为保护电路，连接电路时开关应该断开；
(3)根据测得的实验数据可知，
0.3A=0.3A=0.3A
0.2A=0.2A=0.2A；
0.4A=0.4A=0.4A；
可以看出串联电路电流规律是各处的电流都相等。
故答案为：(1)不相同；(2)断开；(3)各处的电流都相等。
(1)用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多；
(2)连接电路时，为保护电路，开关要断开；
(3)分析数据得出结论。
本题“探究串联电路电流特点“，考查归纳法的运用、注意事项和数据分析的能力。
32.【答案】b0.4正比 a A 错误 没有保持定值电阻两端的电压不变
【解析】解：(1)由表一和表二中电压大小，电压表选用小量程与电阻并联，电流表与电阻串联，如下图所示：
(2)开关闭合前，为了保护电路，滑动变阻器的滑片应该移到阻值最大处，即应该移到b端；
(3)由图丙可知，电流表选用小量程，分度值为0.02A，读数为0.4A；
(4)因描绘出的I−U图象都为过原点的直线，故可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
如上图可知，电流相等时b对应的电压大，由欧姆定律R=UI，a对应的电阻小，所以图丁中图线a表示的是R1的I−U图象；
(5)探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了寻找普遍规律，故选A；
(6)探究“电流与电阻的关系”时，要控制定值电阻两端的电压不变，断开开关，将5Ω电阻换成10Ω电阻，闭合开关，由分压原理知，电压表示数变大，这种做法错误，理由是没有保持定值电阻两端电压相等。
故答案为：(1)见上图；(2)b；(3)0.4；(4)正比；a；(5)A；(6)错误；没有保持定值电阻两端的电压不变。
(1)由表一和表二中电压大小确定电压表选用的量程，然后根据电路图连接实物图，将电压表与电阻并联，电流表与电阻串联；
(2)开关闭合前，滑动变阻器的滑P应该移到阻值最大处；
(3)根据电流表选用小量程确定分度值读数；
(4)根据描绘出的I−U图象都为过原点的直线得出结论；
根据作图，比较电流相等时对应的电压大小，由欧姆定律R=UI分析；
(5)为得出普遍性的规律，探究“电流与电压的关系”时，要进行多次实验；
(6)探究“电流与电阻的关系”时，要控制定值电阻两端的电压不变。
本题探究“电流与电压和电阻的关系”，考查电路连接、实验操作注意事项、电流表读数、数据分析及归纳法和控制变量法的运用。
33.【答案】解：(1)根据P=Wt知养生壶正常工作2min所消耗的电能为：
W=Pt=1000W×2×60s=1.2×105J；
(2)水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×1kg×(70℃−20℃)=2.1×105J；
(3)根据P=Wt知养生壶正常工作4min所消耗的电能为：
W′=Pt′=1000W×4×60s=2.4×105J；
养生壶的加热效率为：
η=Q吸W′=2.1×105J2.4×105J×100%=87.5%。
答：(1)养生壶正常工作2min所消耗的电能为1.2×105J；
(2)水从20℃加热至70℃吸收的热量为2.1×105J；
(3)养生壶的加热效率为87.5%。
【解析】(1)根据W=Pt算出养生壶正常工作2min所消耗的电能；
(2)根据ρ=mV算出水的质量，根据Q吸=c水m(t−t0)求出水吸收的热量；
(3)根据η=Q吸W算出养生壶的加热效率。
本题是一道电学与热学的综合应用题，关键是公式的灵活应用，总体难度不大。
34.【答案】解：(1)当开关S接a时R1与R2串联，当开关S接b时电路为R1的简单电路，因串联电路中总电阻小于任何一个分电阻，所以，当开关S接a时电路的总电阻最大，电路中的电流最小，由P=UI可知此时电路的功率最小，饮水机处于保温状态，则当开关S接b时，饮水机处于加热状态；
(2)当开关S接b时，电路为R1的简单电路，饮水机处于加热状态，
则R1=U2P1=(220V)2440W=110Ω；
当开关S接a时，R1与R2串联，饮水机处于保温状态，
电路的总电阻R总=U2P2=(220V)288W=550Ω，
因串联电路中总电阻等于各分电阻之和，所以，R2=R总−R1=550Ω−110Ω=440Ω；
(3)用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率：
P1′=U′2R1=(198V)2110Ω=356.4W。
答：(1)当开关S接a时，饮水机处于保温状态，当开关S接b时，饮水机处于加热状态；
(2)电阻R1的阻值为110Ω，电阻R2的阻值为440Ω；
(3)用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率为356.4W。
【解析】(1)当开关S接a时R1与R2串联，当开关S接b时电路为R1的简单电路，根据电阻的串联比较两种情况下的总电阻关系，根据欧姆定律可知电路中电流的关系，根据P=UI比较电路的功率，然后判断饮水机的状态；
(2)当开关S接b时，电路为R1的简单电路，饮水机处于加热状态，根据P=UI=U2R求出电阻R1的阻值；当开关S接a时，R1与R2串联，饮水机处于保温状态，根据P=UI=U2R求出此时电路的总电阻，根据串联电路电阻规律求出R2的阻值；
(3)根据P=U2R计算用电高峰期，饮水机两端实际电压只有198V，饮水机在加热状态下的实际电功率。
本题考查串联电路的特点、电功率公式的应用，正确的判断出饮水机处于不同状态时电路的连接方式是关键。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
电流表的位置
A
B
C
电流I1/A
0.3
0.3
0.3
电流I2/A
0.2
0.2
0.2
电流I3/A
0.4
0.4
0.4
表一(R1)
U/V
1.0
2.0
3.0
I/A
0.20
0.60
表二(R2)
U/V
0.8
1.6
2.6
I/A
0.08
0.16
0.26
相关试卷
2021-2022学年湖南省株洲市天元区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2021-2022学年湖南省株洲市天元区九年级（上）期末物理试卷（含详细答案解析），共24页。试卷主要包含了6×107J/kg，8kW▪h，2A，则甲、乙总功率为0，6W，【答案】D，【答案】C，【答案】A等内容，欢迎下载使用。
2021-2022学年湖南省岳阳市经开区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2021-2022学年湖南省岳阳市经开区九年级（上）期末物理试卷（含详细答案解析），共20页。试卷主要包含了5A，4W，5V，【答案】A，【答案】D，【答案】C等内容，欢迎下载使用。
2021-2022学年湖南省岳阳市临湘市九年级（上）期末物理试卷（含详细答案解析）： 这是一份2021-2022学年湖南省岳阳市临湘市九年级（上）期末物理试卷（含详细答案解析），共15页。试卷主要包含了R2的电流分别为I1等内容，欢迎下载使用。
