2021-2022学年河北省邯郸市大名县九年级（上）期末物理试卷（含答案解析）
展开
这是一份2021-2022学年河北省邯郸市大名县九年级（上）期末物理试卷（含答案解析），共22页。试卷主要包含了6A”和“0∼3A”)，U1，2W，2×107J/kg)，5W”字样，求，【答案】B，【答案】C，【答案】D等内容，欢迎下载使用。

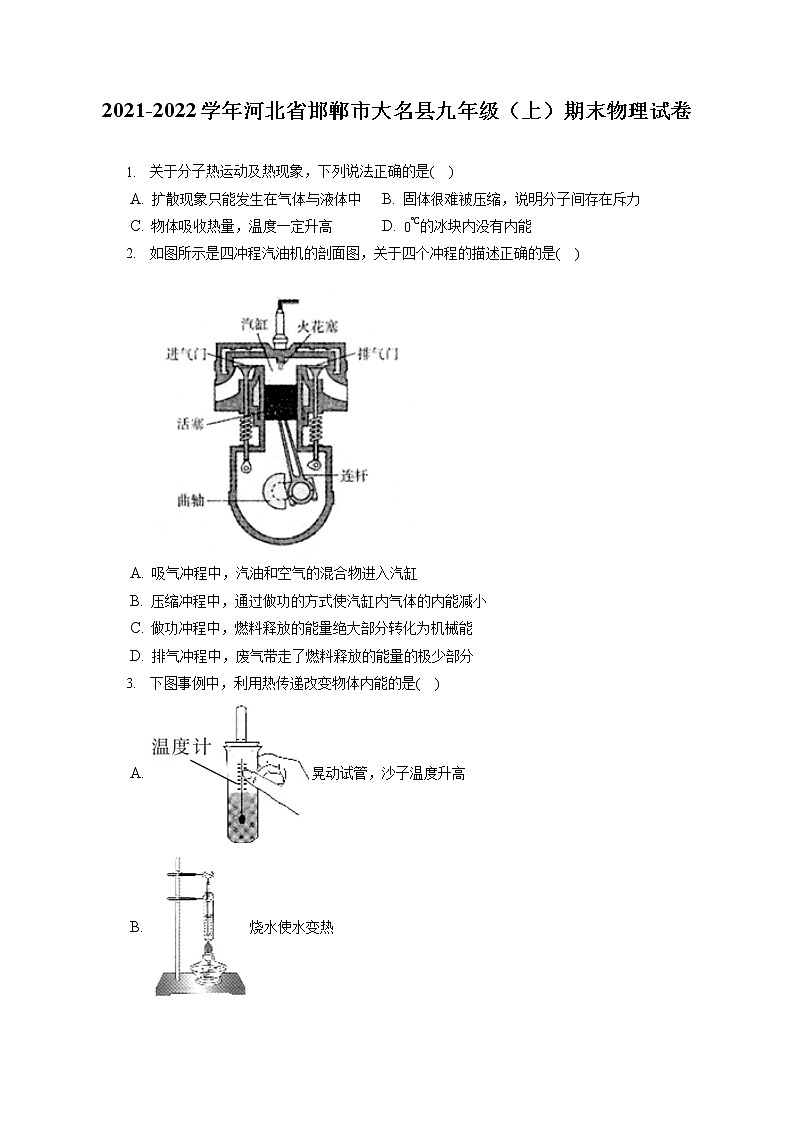

2021-2022学年河北省邯郸市大名县九年级（上）期末物理试卷
1. 关于分子热运动及热现象，下列说法正确的是( )
A. 扩散现象只能发生在气体与液体中 B. 固体很难被压缩，说明分子间存在斥力
C. 物体吸收热量，温度一定升高 D. 0℃的冰块内没有内能
2. 如图所示是四冲程汽油机的剖面图，关于四个冲程的描述正确的是( )
A. 吸气冲程中，汽油和空气的混合物进入汽缸
B. 压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C. 做功冲程中，燃料释放的能量绝大部分转化为机械能
D. 排气冲程中，废气带走了燃料释放的能量的极少部分

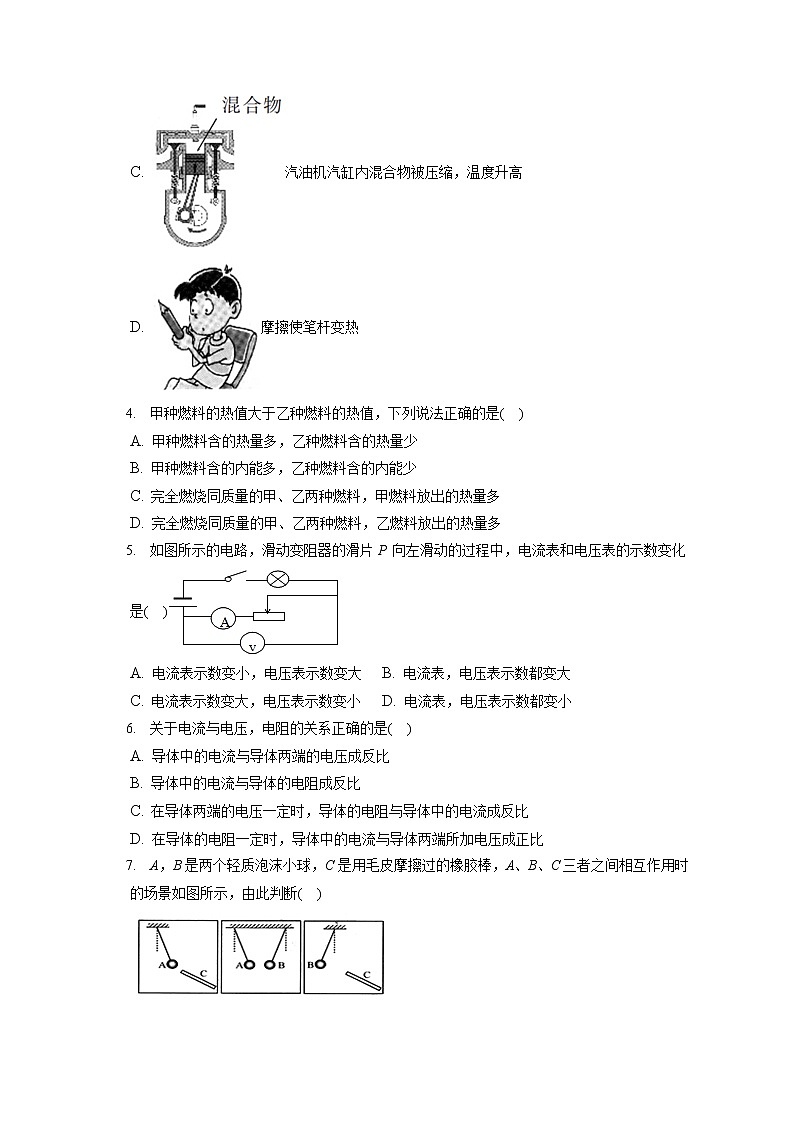

3. 下图事例中，利用热传递改变物体内能的是( )
A. 晃动试管，沙子温度升高
B. 烧水使水变热
C. 汽油机汽缸内混合物被压缩，温度升高
D. 摩擦使笔杆变热
4. 甲种燃料的热值大于乙种燃料的热值，下列说法正确的是( )
A. 甲种燃料含的热量多，乙种燃料含的热量少
B. 甲种燃料含的内能多，乙种燃料含的内能少
C. 完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D. 完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多
5. 如图所示的电路，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是( )
A. 电流表示数变小，电压表示数变大 B. 电流表，电压表示数都变大
C. 电流表示数变大，电压表示数变小 D. 电流表，电压表示数都变小
6. 关于电流与电压，电阻的关系正确的是( )
A. 导体中的电流与导体两端的电压成反比
B. 导体中的电流与导体的电阻成反比
C. 在导体两端的电压一定时，导体的电阻与导体中的电流成反比
D. 在导体的电阻一定时，导体中的电流与导体两端所加电压成正比
7. A，B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断( )
A. 小球A带正电 B. 小球B带正电 C. 小球B可能不带电 D. 小球A可能不带电

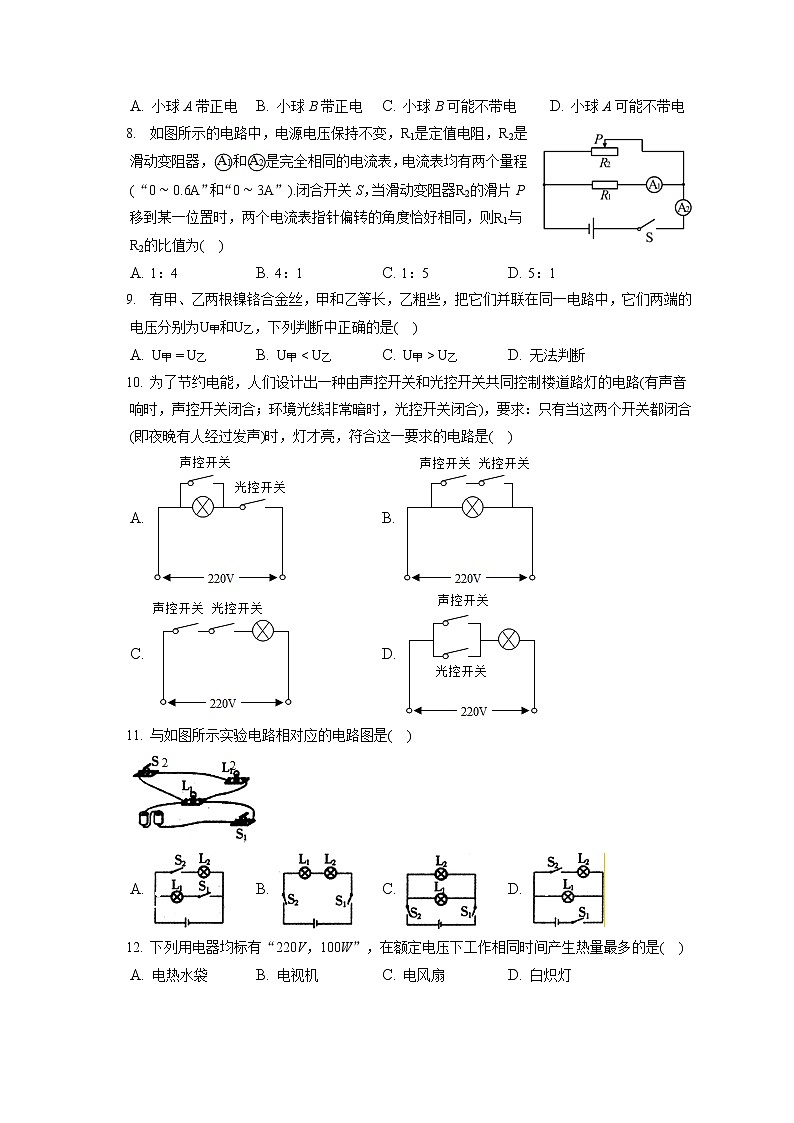

8. 如图所示的电路中，电源电压保持不变，R1是定值电阻，R2是滑动变阻器，和是完全相同的电流表，电流表均有两个量程(“0∼0.6A”和“0∼3A”).闭合开关S，当滑动变阻器R2的滑片P移到某一位置时，两个电流表指针偏转的角度恰好相同，则R1与R2的比值为( )
A. 1：4 B. 4：1 C. 1：5 D. 5：1
9. 有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是( )
A. U甲=U乙 B. U甲U乙 D. 无法判断
10. 为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路(有声音响时，声控开关闭合；环境光线非常暗时，光控开关闭合)，要求：只有当这两个开关都闭合(即夜晚有人经过发声)时，灯才亮，符合这一要求的电路是( )
A. B.
C. D.
11. 与如图所示实验电路相对应的电路图是( )
A. B. C. D.
12. 下列用电器均标有“220V，100W”，在额定电压下工作相同时间产生热量最多的是( )
A. 电热水袋 B. 电视机 C. 电风扇 D. 白炽灯
13. 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是( )
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A. ①②
B. ③④
C. ③
D. ④
14. 如图所示，灯泡L1、L2的电阻分为10Ω、20Ω。闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则( )
A. I1：I2=1：1，U1：U2=2：1
B. I1：I2=1：2，U1：U2：=1：1
C. I1：I2=1：1，U1：U2=1：2
D. I1：I2=1：2.U1：U2=1：2
15. 下列关于家庭电路说法正确的是( )
A. 电能表是测量电功率的仪表 B. 控制电灯的开关要装在火线上
C. 同时工作的用电器越多，总电阻越大 D. 空气开关“跳闸”一定是出现了短路
16. 如图是一个简化了的玩具警车的电路图。下列说法中正确的是( )
A. 灯L与电动机M是串联的
B. 当S1、S2闭合时，通过灯L和电动机M的电流一定相等
C. 灯L与电动机M在工作时是互相影响的
D. 当S1、S2闭合时，灯L和电动机M两端的电压一定相等
17. 如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是( )
A. 1：1、4：3 B. 1：2、1：3 C. 1：1、1：4 D. 1：4、1：1
18. 我国是全世界手机用户最多的国家。关于手机，下列说法正确的是( )
A. 手机是利用电磁波来传递信息的
B. 话筒是将电信号转变成声信号
C. 听筒内部是利用电磁铁来工作的
D. 手机周围没有磁场不会对别的磁体造成影响
19. 如图所示，下列说法正确的是( )
A. 闭合S2，断开S1、S3，灯L1、L2串联
B. 闭合S1、S3，断开S2，灯L1、L2串联
C. 闭合S2、S3，断开S1，只有灯L1亮
D. 闭合S1、S2，断开S3，只有灯L1亮
20. 如图，电源电压为12V，电流表量程0∼0.6A，电压表量程0∼15V，小灯泡上标有“6V 3W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压(设灯丝电阻不变).则下列说法正确的是( )
A. 灯丝电阻为12Ω
B. 该电路的最大功率为7.2W
C. 当电流表示数为0.3A时，电压表示数为8.4V
D. 滑动变阻器允许调节的最小阻值是12Ω
21. 泉州市公交车采用天然气来代替燃油，某公交车在一段时间内消耗了500g天然气，若这些天然气完全燃烧，可放出______J的热量(天然气的热值为4.2×107J/kg)。剩余天然气的热值______(填“增大”“减小”或“不变”)。
22. 有一种“涡轮增压”(T型)轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L型)更节能，排气更清洁。同样的汽油(如97#)加在T型轿车内比加在L型轿车内热值______(填“更大”或“一样大”或“更小”)。
23. 如图所示的电路，当开关______闭合，______断开时，灯L1、L2是并联的；当开关______闭合，______断开时，灯L1、L2是串联的。
24. 如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数______，电压表示数______，电压表与电流表示数之比______.(本题每空均选填“变大”“变小”或“不变”)
25. 甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中。在相同时间内产生热量较多的是______，将它们并联在电路中，产生热量较多的是______(选填“甲”或“乙”)。串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______。
26. 如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。
27. 在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)根据图示的情况可知，______(填“甲”或“乙”)的磁性强，依据是______，说明电流一定时，电磁铁的______，磁性越强。
(2)当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数______(填“增加”或“减少”)，说明______，电磁铁的磁性越强。
(3)根据安培定则，可判断出甲图的下端是电磁铁的______极。
(4)实验中发现电磁铁吸引的大头针的下端是分散的，这是因为______。
28. 在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡额定电压是2.5V，电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(要求滑动片向右滑动时灯泡变暗)。
(2)小云同学连好最后一根导线，灯泡立即发出明亮耀眼的光且很快熄灭，检查发现连线正确，请你找出实验中两个操作不当之处：
①______。
②______。
(3)故障排除后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如图乙所示，为______V.若她想测量小灯泡的额定功率，应将图甲中的滑片P向______(选填A或B)端移动，使电压表示数为2.5V。
(4)她又移动滑片，记下几组对应的电压表和电流表的示数，并绘制成圈丙所示的I−U图象，根据图象信息，可以计算出小灯泡的额定功率是______W。
(5)在她移动滑片过程中，发现电压表示数要比电流表示数增大得快，这是因为______。
(6)另一组同学连好同样的电路，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______(写出一种情况即可)。
29. 如图甲所示，电阻R1和电阻R2串联接在电压为6V的电源上，R2=15Ω，闭合开关S。若R1的I−U关系图像如图乙所示，求：
(1)电压表的读数为多少伏？
(2)R1的功率为多少瓦？
30. 如图所示，电源电压为6V，且保持不变。已知滑动变阻器R2的最大阻值为10Ω，定值电阻R1的阻值为8Ω，小灯泡L上标有“3V1.5W”字样，求：
(1)灯泡正常工作的电流是多少？
(2)当S2闭合，S1、S3断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？
(3)当S1、S2、S3都闭合时，整个电路消耗的最小功率是多少？
答案和解析
1.【答案】B
【解析】解：
A、一切气体、液体和固体都能发生扩散现象，故A错误；
B、固体很难被压缩，说明分子间存在斥力，故B正确；
C、物体吸收热量，温度不一定升高，如晶体在熔化过程中，吸热但温度保持不变，故C错误；
D、一切物体在任何情况下都有内能，所以0℃的冰块也有内能，故D错误。
故选：B。
此题考查了分子间斥力的理解、发生扩散的条件、晶体熔化的特点和物体具有内能的条件，是一道综合题。
2.【答案】A
【解析】
【分析】
四冲程汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能；根据气门的状态、活塞运动的方向确定冲程的种类。
本题考查了汽油机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
【解答】
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B、在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，故B错误；
C、在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误；
D、在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误。
故选：A。
3.【答案】B
【解析】解：A、晃动试管，沙子与试管之间发生摩擦，克服摩擦做功，沙子的内能变大，故A错误；
B、烧水使水变热是通过热传递改变了物体的内能，故B正确；
C、气缸内气体被压缩，机械能转化为气体的内能，故C错误。
D、摩擦笔杆，克服摩擦做功，笔杆变热，是通过做功改变了物体的内能，故D错误。
故选：B。
解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于易错题目。
4.【答案】C
【解析】
【分析】
此题主要考查的是学生对热量、内能概念和热值物理意义的理解和掌握，基础性题目。
(1)热量是指在热传递过程中传递能量的多少；内能的大小和物体的质量、温度有关；
(2)某种燃料完全燃烧放出的热量与其质量之比，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
【解答】
A.没有热传递，不能说物体含有热量的多少，故A错误；
B.内能的大小和物体的质量、温度有关，和燃料的热值无关，故B错误；
CD.甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确、D错误；
故选C。
5.【答案】C
【解析】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流；
滑片向左滑动过程中，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，
由欧姆定律可知，电路电流变小，电流表示数变小；滑动变阻器接入电路的阻值变小，
滑动变阻器分压变小，电压表示数变小；故ABD错误，C正确；
故选C.
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据串联电路特点与欧姆定律分析答题．
本题是一道闭合电路动态分析题，分析清楚电路结构、应用串联电路特点与欧姆定律即可正确解题．
6.【答案】D
【解析】解：
AD、由欧姆定律可知，在导体的电阻一定时，导体中的电流跟导体两端的电压成正比，故A错误，D正确；
B、在电压一定时，导体中的电流跟导体的电阻成反比，故B错误；
C、电阻是导体本身的一种性质，决定于导体的材料、长度、横截面积和温度，与导体两端的电压和通过的电流无关，所以不能说在导体两端的电压一定时，导体的电阻与导体中的电流成反比，故C错误；
故选：D。
①欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。也就是说在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比。
②电阻是导体本身的一种性质，决定于导体的材料、长度、横截面积和温度，与两端电压和通过的电流无关
本题考查了我们对欧姆定律内容的理解，需要清楚：电流跟电压成正比，电流跟电阻成反比都是有条件的。
7.【答案】D
【解析】
【分析】
带电体具有吸引轻小物体的性质；
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目。
【解答】
C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球时，相互吸引，即说明A可能带正电，可能不带电；
C靠近B时，发现排斥，说明B一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D。
故选：D。
8.【答案】B
【解析】解：由图示电路图可知，两电阻并联，电流表A1测R1支路电流，电流表A2测干路电流，
两个电流表指针偏转的角度恰好相同，则A2的量程是0∼3A，A1的量程是0∼0.6A，
A2的示数是A1的5倍，则：I=5I1，由并联电路特点可知：I2=I−I1=5I1−I1=4I1，
则：I1I2=UR1UR2=R2R1=I14I1=14，则：R1R2=41；
故选：B。
分析清楚电路结构，根据题意确定电流表的量程与示数关系，然后应用并联电路特点与欧姆定律分析答题。
本题考查了求电阻阻值之比，分析清楚电路结构，掌握电流表的读数方法，应用并联电路特点与欧姆定律即可正确解题。
9.【答案】A
【解析】解：
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲=U乙。
故选：A。
并联电路中各支路两端的电压都相等，由此分析解答。
本题考查对并联电路电压特点的理解和应用，属于一道基础题。
10.【答案】C
【解析】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。
故选：C。
(1)电路中开关控制用电器时，开关和用电器是串联的；
(2)光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的。
本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点设计电路。
11.【答案】D
【解析】解：
在实物图中，闭合两只开关，电流从电源正极出发，分为两支：一支经灯泡L1、开关S1回到负极；另一支经开关S2、灯泡L2、开关S1回到负极。所以两只灯泡并联，开关S1在干路，控制两只灯泡；开关S2在L2支路，控制灯泡L2.符合题意的电路图是D。
故选：D。
首先对实物图进行分析，明确灯泡的连接关系及开关的位置和控制作用，然后确定对应的电路图。
本题考查了电路的识别能力，应首先判断连接方式及开关的位置。
12.【答案】A
【解析】解：因为各用电器的额定功率相同，由W=Pt可得，工作相同时间，消耗的电能相同；
A、电热水袋工作时主要将电能转化为内能，故产生的热量最多，符合题意；
B、电视机工作时将大部分电能转化为声能、光能，产生很少的热量，不合题意；
C、电风扇工作时消耗电能，大部分转化为机械能，产生很少的热量，不合题意；
D、白炽灯工作时因发热而光，消耗的电能大部分转化为光能和内能，即产生热量较多，但与电热水袋相比不是最多，不合题意．
故选A.
根据选项中所列举的这几种用电器工作时的能量转化情况分析判断．
本题考查了用电器工作时的能量转化，注意生活中常用电器的能量的流向．
13.【答案】A
【解析】解：(1)若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①合理，③不合理；
(2)若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光；所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光。故②合理，④不合理。
故选：A。
串联电路所有用电器共同组成一个通路，一个用电器断路，其它用电器都不能工作；
并联电路每个用电器独立与电源组成通路，一个用电器断路，不影响其它用电器的工作；
用导线将用电器两端连接，会造成用电器短路，无电流通过用电器，用电器不能工作。
此题考查的是串并联电路的辨别，把握住工作过程中彼此是否影响，就能正确作出判断。
14.【答案】C
【解析】由图可知：灯泡L1、L2串联；
根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2=1：1；故BD错误；
根据I=UR可得它们两端的电压之比：
U1：U2=I1R1：I2R2=R1：R2=1：2，故A错误，C正确。
根据串联电路的电流特点可知两电阻串联时通过的电流关系，根据欧姆定律可知两电阻两端的电压关系。
本题考查了串联电路的电流、电压特点和欧姆定律的应用，是一道基础题目。
15.【答案】B
【解析】解：A、电能表是测量电路消耗电能多少的仪器，故A错误。
B、控制家用电器的开关一定要安装在火线上，操作更安全，故B正确。
C、家庭电路工作时，家用电器越多，并联电阻越多，电阻越小，故C错误。
D、空气开关“跳闸”可能是电路短路，可能是总功率过大，故D错误。
故选：B。
(1)电能表是测量家庭电路消耗电能的多少。
(2)开关控制用电器时，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
(3)家庭电路中用电器越多，电阻越小。
(4)空气开关跳闸是因为电路中电流过大，电流过大的原因是短路或总功率过大。
掌握家庭电路中各元件的连接方法，并且明白各元件在电路中的作用和为什么这样连接，还有能分析家庭电路中出现的各种故障的原因。
16.【答案】D
【解析】
【分析】
根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用。
本题考查并联电路的特点、电压和电流规律以及并联电路中开关的作用等内容，属于基础知识考查范围。
【解答】
AC、因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故AC错误；
BD、开关S1、S2都闭合时电动机与小灯泡是并联连接，因为并联电路两端电压相等，电流不一定相等，因此电动机与小灯泡工作时两端的电压相等，电流不一定相等，故B错误，D正确。
故选D。
17.【答案】A
【解析】解：当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示。
电源的电压不变，且两种情况下电压表测电源的电压，
所以两次电压表的示数不变，即U1：U2=1：1；
两电阻并联，
I1=UR1+UR2=U3R2+UR2=4U3R2，I2=UR2
则I1：I2=4：3。
故选：A。
当S1闭合、S2断开时，两电阻并联，电压表测电源的电压，电流表测干路电流；
当S1断开、S2闭合时，两电阻仍然并联，电压表测电源的电压，电流表测通过R2支路的电流；
根据电源的电压不变判断电压表示数的变化，根据并联电路的电压特点和欧姆定律表示出各支路的电流，根据并联电路的电流特点判断电流表示数的比值。
本题考查了并联电路的特点和欧姆定律的应用，关键是画出两种情况的等效电路图和电表所测电路元件的判断。
18.【答案】AC
【解析】解：A、手机是靠发射和接收电磁波来传递信息的，故A正确；
B、对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故B错误；
C、听筒中有电磁铁，电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音，所以C正确；
D、手机中存在磁体，周围有磁场，会对别的磁体造成影响，所以D是错误的。
故选：AC。
(1)手机、无线对讲机、无线电广播、电视机、网络通信等都要利用电磁波来传递信息；
(2)动圈式话筒的工作原理是：电磁感应现象的应用；
(3)听筒中有电磁铁，电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音；
(4)手机中存在磁体，磁体周围存在磁场。
此题考查了移动通信、磁场对电流的作用、电磁感应现象和磁场，是第一道综合题；要正确的解答此题，就要在生活中多观察生活。
19.【答案】AC
【解析】解：由电路图可知：
A、闭合S2，断开S1、S3，L1、L2首尾顺次连接，属于串联，故A正确；
B、闭合S1、S3，断开S2，灯L1、L2首首相连、尾尾相连，属于并联，故B错误；
C、闭合S2、S3，断开S1，只有灯L1接入电路，灯L2被短路，只有灯L1亮，故C正确；
D、闭合S1、S2，断开S3，只有灯L2接入电路，灯L1被短路，只有灯L2亮，故D错误。
故选：AC。
各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，分析电路结构，判断灯泡的连接方式。
本题考查了灯泡的连接方式，知道串并联的概念、知道串并联的连接方式、分析清楚电路结构是正确解题的关键。
20.【答案】ACD
【解析】解：A、由P=U2R可得，灯丝电阻R=U额2P额=(6V)23W=12Ω，故A正确；
B、由P=UI可得，灯正常发光时的电流为：IL=PLUL=3W6V=0.5A；因此电路中的最大电流：I最大=0.5A，则电路中的最大功率：P最大=UI最大=12V×0.5A=6W，故B错误；
C、当电路中电流为0.3A时，灯泡两端电压：U1=I1RL=0.3A×12Ω=3.6V；
因为串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U2=12V−3.6V=8.4V，故C正确；
D、由欧姆定律可得，I最大=URL+R最小，即：0.5A=12V12Ω+R最小，解得R最小=12Ω；故D正确。
故选：ACD。
由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；
(1)已知小灯泡的规格“6V 3W”，根据P=U2R可求得灯丝电阻。
(2)已知小灯泡的规格“6V 3W”，则可求出灯泡的额定电流，比较额定电流及电流表的最大量程，可得出电路中允许通过的最大电流，此时滑动变阻器接入电路的电阻最小，根据欧姆定律求出电路的电阻，利用电阻的串联特点求出滑动变阻器接入电路的最小值，再根据P=UI求出此时电路中的最大功率。
(3)则可求出灯泡的电阻，然后根据欧姆定律的变形公式U=IR求出灯泡两端电压，再利用串联电路电压的特点求出滑动变阻器两端电压，即电压表的示数。
(4)根据灯正常发光时的电流可知，电路中的最大电流，然后根据欧姆定律可求得滑动变阻器允许调节的最小阻值。
本题关键：一是根据灯的铭牌求出灯泡的电阻，二是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值。
21.【答案】2.1×107不变
【解析】解：
(1)消耗500g天燃气释放的热量：Q=mq=0.5kg×4.2×107J/kg=2.1×107J；
(2)热值是燃料的特性，剩余天然气的种类不变，故热值不变。
故答案为：2.1×107；不变。
(1)根据Q=mq计算出天然气燃烧放出的热量；
(2)热值是燃料的特性，只和燃料的种类有关。
此题主要考查的是学生对天然气燃料热值的理解和掌握，并能熟练的运用热量公式进行计算是解决该题的关键。
22.【答案】一样大
【解析】解：
热值是燃料的特性，与燃烧情况无关，所以汽油加在T型轿车内比加在L型轿车内热值是相同的。
故答案为：一样大。
热值是燃料的特性，决定于燃料的种类，与其它因素无关。
此题主要考查的是学生对燃料热值的理解和掌握，是一道基础题。
23.【答案】S1、S2 S3 S3 S1、S2
【解析】解：①当开关S1、S2闭合，开关S3断开时，电流分成两个支路，分别流经两个灯泡，最后共同汇合回到电源的负极，为并联电路；
②当开关S3闭合，S1、S2断开时，电流从电源的正极，经开关S3，灯泡L2，灯泡L1回到电源的负极，为串联电路；
故答案为：S1、S2；S3；S3；S1、S2；
电路元件首尾顺次连接的连接方式是串联，各电路元件并列连接的连接方式是并联；不经过用电器直接把电源两极连接起来，会造成电源短路。
本题考查了灯泡连接方式的判断，知道电路的三种状态、分析清楚电路结构即可正确解题。
24.【答案】变小 变小 不变
【解析】解：当闭合S1、S2，R1被短路，电压表测量电源电压；再断开S2，R1被串联接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
答：变小，变小，不变．
当闭合开关S1、S2，再断开S2，电路中串联了一个电阻，使总电阻增大，电路中电流变小，分析两表示数变化．
分析开关开闭问题时应注意：当开关断开时，与之相连的用电器将去掉不能工作；当开关闭合时有两种情况：一是与之相连的用电器将被接入电路，二是与开关并联的用电器将被短路不能工作，改变电压表的测量对象．
25.【答案】甲 ;乙 ;4：9
【解析】
【分析】
本题考查了串联电路的电流特点和并联电路的电压特点以及焦耳定律公式的应用，关键是公式及其变形的灵活运用，还要知道实际电压等于额定电压时，实际功率等于额定功率。
(1)知道两只电炉的额定电压和额定功率，根据R=U2P比较两只电炉的电阻，根据串联电路的电流特点和焦耳定律比较两电炉的产生热量关系；
根据并联电路中各并联支路两端的电压相等和Q=W=Pt比较两电炉的产生热量关系；
(2)先计算出甲和乙的电阻，根据欧姆定律和电功率公式分别计算两种情况下甲消耗的实际功率并确定其比例关系。
【解答】
(1)由P=U2R得，电炉的电阻R=U2P，
因为甲、乙两只电炉的额定电压相同，额定功率P甲
又因为串联电路中的电流处处相等，
即通过甲、乙两只电炉的电流：I甲=I乙，
根据Q=I2Rt可知，在相同时间内产生的热量Q甲>Q乙，故串联时产生热量较大的是甲；
将它们并联在220V电路上，
根据并联电路中各支路两端的电压相等，即U甲=U乙=220V，
则两电炉的实际功率等于额定功率，即：P甲=500W；P乙=1000W，
根据Q=W=Pt可知，在相同时间内产生的热量Q甲
串联在220V电路中甲消耗的实际功率为：
P实甲=I实2R甲=(UR甲+R乙)2×R甲=(220V96.8Ω+48.4Ω)2×96.8Ω=20009W；
当甲电炉并联在220V电路中，P实甲′=P额甲=500W，
所以两种情况下甲消耗的功率之比为P实甲：P实甲′=20009W：500W=4：9。
故答案为：甲；乙；4：9。
26.【答案】解：由图可知，磁体的左端为N极，右端为S极；将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大，根据异名磁极相互吸引可知，螺线管的右端为S极、左端为N极；磁感线是从N极出来，回到S极的；吸引力变大，表明螺线管的磁性变强，电路中的电流变大，根据欧姆定律可知，滑动变阻器的电阻减小，所以应接右下方的接线柱；根据螺线管的极性和安培定则可知，螺线管中电流的方向是向上的；绕法如图所示：
【解析】同名磁极相互排斥，异名磁极相互吸引，根据右侧的磁体所受的吸引力会变大判定螺线管磁性的变化；螺线管磁性的大小与电流大小有关，电流越大，磁性越强；根据安培定则判定螺线管的绕线方法。
安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个。
27.【答案】乙 电流相同，乙缠绕的线圈的匝数多，吸引大头针越多 线圈匝数越多 增加 线圈匝数一定时，电流越大 N 大头针被磁化，同名磁极相互排斥
【解析】解：(1)据图示的情境可知，乙电磁铁吸引的大头针多，说明乙的磁性强；究其原因，电流相同，乙缠绕的线圈的匝数多，吸引大头针越多，可得出结论：电流一定时，线圈的匝数越多，电磁铁磁性越强；
(2)当滑动变阻器滑片向左移动时，线圈匝数不变，变阻器接入电路的电阻变小，电流变大，电磁铁甲、乙吸引大头针的个数都会增加，这说明：线圈匝数一定时，电流越大，电磁铁的磁性越强；
(3)由图知，乙螺线管中的电流是从上边导线流入的，根据右手螺旋定则，用右手握住螺线管，四指的方向和电流方向相同，那么，大拇指所指的下端为N极；
(4)电磁铁吸引大头针后，大头针被磁化，同一端的磁极相同，同名磁极相互排斥，所以大头针的下端分散。
故答案为：(1)乙；电流相同，乙缠绕的线圈的匝数多，吸引大头针越多；线圈匝数越多；(2)增加；线圈匝数一定时，电流越大；(3)N；(4)大头针被磁化，同名磁极相互排斥。
(1)(2)影响电磁铁磁性强弱的因素：电流的大小和线圈的匝数。电流越大、线圈匝数越多，电磁铁的磁性越强。
利用转换法，通过电磁铁吸引大头针的多少来认识其磁性强弱；
(3)根据右手螺旋定则，用右手握住螺线管，四指的方向和电流方向相同，那么，大拇指所指的一端为N极；
(4)大头针被磁铁吸引后，大头针会被磁化，再根据同名磁极相互排斥作出分析和解答。
此题主要考查了电流大小对电磁铁磁性的影响。要掌握影响电磁铁磁性的因素，在此题中关键是判断出线圈匝数不变，电路中的电流变大。同时考查了滑动变阻器阻值大小的判断及欧姆定律的应用。
28.【答案】连接电路时，开关没有断开；滑动变阻器的滑片未调至最大阻值处；1.8；A；0.75；灯丝电阻随温度的升高而增大；小灯泡的灯丝断了
【解析】解：(1)将滑动变阻器的A接线柱与开关的右接线柱相连，如下图所示：
(2)为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置； 该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，
原因是：①连接电路时，开关没有断开；②滑动变阻器的滑片未调至最大阻值处；
(3)根据图甲可知，电压表为0∼3V，分度值为0.1V，示数为1.8V，小于灯泡的额定电压，故需减小滑动变阻器分得的电压，即减小滑动变阻器接入电路的电阻，故将滑片向A移动；
(4)根据图3可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则灯泡的额定功率：P=UI=2.5V×0.3A=0.75W；
(5)由于随着电压的升高，电路中电流的增大，灯丝的温度升高，所以电阻增大，因此出现电压表示数要比电流表示数增大的快的情形；
(6)小灯泡始终不亮，电流表无示数，说明电路发生了断路，电压表有示数，说明与电压表并联的灯泡发生了断路。
故答案为：(1)如上图；(2)①连接电路时，开关没有断开；②滑动变阻器的滑片未调至最大阻值处；(3)1.8；A；(4)0.75；(5)灯丝电阻随温度的升高而增大；(6)小灯泡的灯丝断了。
(1)滑动变阻器与灯泡、开关串联，滑动片向右滑动时灯泡变暗，说明电路中的电流变小，即滑动变阻器接入电路的阻值变大，因此需将滑动变阻器的A接线柱接入电路；
(2)连接完最后一根导线，灯泡立即发出明亮耀眼的光，说明连接完最后一根导线，电路立即接通且电路电阻阻值很小，可从连接电路的注意事项入手分析原因；
(3)当灯泡两端电压为额定电压时，灯泡的实际功率等于额定功率；先根据电压表的量程、分度值以及指针的位置读出电压表的示数，然后根据串联电路分压的特点确定滑动变阻器移动的方向；
(4)根据图3读出灯泡在额定电压下的电流，然后根据P=UI求出灯泡的额定功率；
(5)根据灯丝电阻随温度的升高而增大的特点进行分析；
(6)掌握断路和短路的特点，根据电流表的示数判断电路中出现了断路，根据电压表的示数判断哪儿发生了断路。
此题是测量小灯泡的额定功率，考查了实物电路的连接，特别是滑动变阻器的接法及使用，同时考查了有关电压表的读数及功率的计算，还考查了有关电路故障的分析，考查得很全面，且很典型。
29.【答案】解：(1)由图乙可知电阻R1两端的电压为4V时，通过电阻R1的电流为0.8A，由欧姆定律可得电阻R1的阻值：R1=U1I1=4V0.8A=5Ω，
由电路图知，闭合开关，电阻R1和电阻R2串联接在U=6V的电源上，串联电路总电阻等于各分电阻之和，
由欧姆定律可得电路电流：I=UR1+R2=6V5Ω+15Ω=0.3A，
电压表示数U2=IR2=0.3A×15Ω=4.5V；
(2)电阻R1的功率P1=I2R1=(0.3A)2×5Ω=0.45W，
答：(1)电压表的读数为4.5V；
(2)R1的功率为0.45W。
【解析】(1)由图乙找出电阻R1两端的电压所对应的电流，由欧姆定律求出电阻R1的阻值；
然后根据串联电路的特点由欧姆定律求出电路电流，最后由U=IR求出电压表的示数；
(2)已知电阻R1的阻值及流过该电阻的电流，由功率公式P=I2R可以求出电阻的功率。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，属于基础题。
30.【答案】解：(1)由题知灯泡的额定电压和额定功率，由P=UI可得灯泡正常工作电流：
I额=P额U额=1.5W3V=0.5A；
(2)当S2闭合，S1、S3断开时，R2与灯泡L串联，灯泡正常工作时，此时灯泡两端的电压等于额定电压3V，
由串联电路电流特点可知，电路中的电流为：I=I滑=I额=0.5A，
由串联电路电压特点可得滑动变阻器两端的电压：U滑=U−U额=6V−3V=3V，
由欧姆定律可得，滑动变阻器接入电路中的阻值为：
R滑=U滑I滑=3V0.5A=6Ω；
(3)当S1、S2、S3都闭合时，R1与R2并联，此时R0与滑动变阻器并联，根据并联电路的电压特点可知：
U0=U滑=U=6V，
则R0的功率：P0=U2R0=(6V)28Ω=4.5W，
当滑动变阻器连入阻值最大时，变阻器的功率最小：P滑最小=U2R滑大=(6V)210Ω=3.6W，
所以电路的最小功率：P总最小=P0+P滑最小=4.5W+3.6W=8.1W。
答：(1)灯泡正常工作的电流是0.5A；
(2)滑动变阻器接入电路中的阻值为6Ω；
(3)整个电路消耗的最小功率是8.1W。
【解析】(1)由P=UI计算灯泡正常工作电流；
(2)当S2闭合，S1、S3断开时，灯L和滑动变阻器串联；灯泡正常工作时的电压和额定电压相等，根据灯泡的铭牌可知额定电压和额定功率，根据P=UI可求灯泡正常工作时的电流。根据串联电路的电压特点可求滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的阻值；
(3)当S1、S2、S3都闭合时，R0与滑动变阻器并联；利用并联电路的电压特点和功率公式即可求出整个电路消耗的最小功率。
本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率的计算，关键是开关闭合、断开时电路连接方式的辨别和电流表示数的确定。
2021-2022学年河北省邯郸市大名县九年级（上）期末物理试卷
1. 关于分子热运动及热现象，下列说法正确的是( )
A. 扩散现象只能发生在气体与液体中 B. 固体很难被压缩，说明分子间存在斥力
C. 物体吸收热量，温度一定升高 D. 0℃的冰块内没有内能
2. 如图所示是四冲程汽油机的剖面图，关于四个冲程的描述正确的是( )
A. 吸气冲程中，汽油和空气的混合物进入汽缸
B. 压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C. 做功冲程中，燃料释放的能量绝大部分转化为机械能
D. 排气冲程中，废气带走了燃料释放的能量的极少部分
3. 下图事例中，利用热传递改变物体内能的是( )
A. 晃动试管，沙子温度升高
B. 烧水使水变热
C. 汽油机汽缸内混合物被压缩，温度升高
D. 摩擦使笔杆变热
4. 甲种燃料的热值大于乙种燃料的热值，下列说法正确的是( )
A. 甲种燃料含的热量多，乙种燃料含的热量少
B. 甲种燃料含的内能多，乙种燃料含的内能少
C. 完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D. 完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多
5. 如图所示的电路，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是( )
A. 电流表示数变小，电压表示数变大 B. 电流表，电压表示数都变大
C. 电流表示数变大，电压表示数变小 D. 电流表，电压表示数都变小
6. 关于电流与电压，电阻的关系正确的是( )
A. 导体中的电流与导体两端的电压成反比
B. 导体中的电流与导体的电阻成反比
C. 在导体两端的电压一定时，导体的电阻与导体中的电流成反比
D. 在导体的电阻一定时，导体中的电流与导体两端所加电压成正比
7. A，B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断( )
A. 小球A带正电 B. 小球B带正电 C. 小球B可能不带电 D. 小球A可能不带电
8. 如图所示的电路中，电源电压保持不变，R1是定值电阻，R2是滑动变阻器，和是完全相同的电流表，电流表均有两个量程(“0∼0.6A”和“0∼3A”).闭合开关S，当滑动变阻器R2的滑片P移到某一位置时，两个电流表指针偏转的角度恰好相同，则R1与R2的比值为( )
A. 1：4 B. 4：1 C. 1：5 D. 5：1
9. 有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是( )
A. U甲=U乙 B. U甲
10. 为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路(有声音响时，声控开关闭合；环境光线非常暗时，光控开关闭合)，要求：只有当这两个开关都闭合(即夜晚有人经过发声)时，灯才亮，符合这一要求的电路是( )
A. B.
C. D.
11. 与如图所示实验电路相对应的电路图是( )
A. B. C. D.
12. 下列用电器均标有“220V，100W”，在额定电压下工作相同时间产生热量最多的是( )
A. 电热水袋 B. 电视机 C. 电风扇 D. 白炽灯
13. 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是( )
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A. ①②
B. ③④
C. ③
D. ④
14. 如图所示，灯泡L1、L2的电阻分为10Ω、20Ω。闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则( )
A. I1：I2=1：1，U1：U2=2：1
B. I1：I2=1：2，U1：U2：=1：1
C. I1：I2=1：1，U1：U2=1：2
D. I1：I2=1：2.U1：U2=1：2
15. 下列关于家庭电路说法正确的是( )
A. 电能表是测量电功率的仪表 B. 控制电灯的开关要装在火线上
C. 同时工作的用电器越多，总电阻越大 D. 空气开关“跳闸”一定是出现了短路
16. 如图是一个简化了的玩具警车的电路图。下列说法中正确的是( )
A. 灯L与电动机M是串联的
B. 当S1、S2闭合时，通过灯L和电动机M的电流一定相等
C. 灯L与电动机M在工作时是互相影响的
D. 当S1、S2闭合时，灯L和电动机M两端的电压一定相等
17. 如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是( )
A. 1：1、4：3 B. 1：2、1：3 C. 1：1、1：4 D. 1：4、1：1
18. 我国是全世界手机用户最多的国家。关于手机，下列说法正确的是( )
A. 手机是利用电磁波来传递信息的
B. 话筒是将电信号转变成声信号
C. 听筒内部是利用电磁铁来工作的
D. 手机周围没有磁场不会对别的磁体造成影响
19. 如图所示，下列说法正确的是( )
A. 闭合S2，断开S1、S3，灯L1、L2串联
B. 闭合S1、S3，断开S2，灯L1、L2串联
C. 闭合S2、S3，断开S1，只有灯L1亮
D. 闭合S1、S2，断开S3，只有灯L1亮
20. 如图，电源电压为12V，电流表量程0∼0.6A，电压表量程0∼15V，小灯泡上标有“6V 3W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压(设灯丝电阻不变).则下列说法正确的是( )
A. 灯丝电阻为12Ω
B. 该电路的最大功率为7.2W
C. 当电流表示数为0.3A时，电压表示数为8.4V
D. 滑动变阻器允许调节的最小阻值是12Ω
21. 泉州市公交车采用天然气来代替燃油，某公交车在一段时间内消耗了500g天然气，若这些天然气完全燃烧，可放出______J的热量(天然气的热值为4.2×107J/kg)。剩余天然气的热值______(填“增大”“减小”或“不变”)。
22. 有一种“涡轮增压”(T型)轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L型)更节能，排气更清洁。同样的汽油(如97#)加在T型轿车内比加在L型轿车内热值______(填“更大”或“一样大”或“更小”)。
23. 如图所示的电路，当开关______闭合，______断开时，灯L1、L2是并联的；当开关______闭合，______断开时，灯L1、L2是串联的。
24. 如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数______，电压表示数______，电压表与电流表示数之比______.(本题每空均选填“变大”“变小”或“不变”)
25. 甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中。在相同时间内产生热量较多的是______，将它们并联在电路中，产生热量较多的是______(选填“甲”或“乙”)。串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______。
26. 如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。
27. 在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)根据图示的情况可知，______(填“甲”或“乙”)的磁性强，依据是______，说明电流一定时，电磁铁的______，磁性越强。
(2)当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数______(填“增加”或“减少”)，说明______，电磁铁的磁性越强。
(3)根据安培定则，可判断出甲图的下端是电磁铁的______极。
(4)实验中发现电磁铁吸引的大头针的下端是分散的，这是因为______。
28. 在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡额定电压是2.5V，电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(要求滑动片向右滑动时灯泡变暗)。
(2)小云同学连好最后一根导线，灯泡立即发出明亮耀眼的光且很快熄灭，检查发现连线正确，请你找出实验中两个操作不当之处：
①______。
②______。
(3)故障排除后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如图乙所示，为______V.若她想测量小灯泡的额定功率，应将图甲中的滑片P向______(选填A或B)端移动，使电压表示数为2.5V。
(4)她又移动滑片，记下几组对应的电压表和电流表的示数，并绘制成圈丙所示的I−U图象，根据图象信息，可以计算出小灯泡的额定功率是______W。
(5)在她移动滑片过程中，发现电压表示数要比电流表示数增大得快，这是因为______。
(6)另一组同学连好同样的电路，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______(写出一种情况即可)。
29. 如图甲所示，电阻R1和电阻R2串联接在电压为6V的电源上，R2=15Ω，闭合开关S。若R1的I−U关系图像如图乙所示，求：
(1)电压表的读数为多少伏？
(2)R1的功率为多少瓦？
30. 如图所示，电源电压为6V，且保持不变。已知滑动变阻器R2的最大阻值为10Ω，定值电阻R1的阻值为8Ω，小灯泡L上标有“3V1.5W”字样，求：
(1)灯泡正常工作的电流是多少？
(2)当S2闭合，S1、S3断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？
(3)当S1、S2、S3都闭合时，整个电路消耗的最小功率是多少？
答案和解析
1.【答案】B
【解析】解：
A、一切气体、液体和固体都能发生扩散现象，故A错误；
B、固体很难被压缩，说明分子间存在斥力，故B正确；
C、物体吸收热量，温度不一定升高，如晶体在熔化过程中，吸热但温度保持不变，故C错误；
D、一切物体在任何情况下都有内能，所以0℃的冰块也有内能，故D错误。
故选：B。
此题考查了分子间斥力的理解、发生扩散的条件、晶体熔化的特点和物体具有内能的条件，是一道综合题。
2.【答案】A
【解析】
【分析】
四冲程汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能；根据气门的状态、活塞运动的方向确定冲程的种类。
本题考查了汽油机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
【解答】
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B、在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，故B错误；
C、在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误；
D、在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误。
故选：A。
3.【答案】B
【解析】解：A、晃动试管，沙子与试管之间发生摩擦，克服摩擦做功，沙子的内能变大，故A错误；
B、烧水使水变热是通过热传递改变了物体的内能，故B正确；
C、气缸内气体被压缩，机械能转化为气体的内能，故C错误。
D、摩擦笔杆，克服摩擦做功，笔杆变热，是通过做功改变了物体的内能，故D错误。
故选：B。
解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于易错题目。
4.【答案】C
【解析】
【分析】
此题主要考查的是学生对热量、内能概念和热值物理意义的理解和掌握，基础性题目。
(1)热量是指在热传递过程中传递能量的多少；内能的大小和物体的质量、温度有关；
(2)某种燃料完全燃烧放出的热量与其质量之比，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
【解答】
A.没有热传递，不能说物体含有热量的多少，故A错误；
B.内能的大小和物体的质量、温度有关，和燃料的热值无关，故B错误；
CD.甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确、D错误；
故选C。
5.【答案】C
【解析】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流；
滑片向左滑动过程中，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，
由欧姆定律可知，电路电流变小，电流表示数变小；滑动变阻器接入电路的阻值变小，
滑动变阻器分压变小，电压表示数变小；故ABD错误，C正确；
故选C.
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据串联电路特点与欧姆定律分析答题．
本题是一道闭合电路动态分析题，分析清楚电路结构、应用串联电路特点与欧姆定律即可正确解题．
6.【答案】D
【解析】解：
AD、由欧姆定律可知，在导体的电阻一定时，导体中的电流跟导体两端的电压成正比，故A错误，D正确；
B、在电压一定时，导体中的电流跟导体的电阻成反比，故B错误；
C、电阻是导体本身的一种性质，决定于导体的材料、长度、横截面积和温度，与导体两端的电压和通过的电流无关，所以不能说在导体两端的电压一定时，导体的电阻与导体中的电流成反比，故C错误；
故选：D。
①欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。也就是说在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比。
②电阻是导体本身的一种性质，决定于导体的材料、长度、横截面积和温度，与两端电压和通过的电流无关
本题考查了我们对欧姆定律内容的理解，需要清楚：电流跟电压成正比，电流跟电阻成反比都是有条件的。
7.【答案】D
【解析】
【分析】
带电体具有吸引轻小物体的性质；
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目。
【解答】
C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球时，相互吸引，即说明A可能带正电，可能不带电；
C靠近B时，发现排斥，说明B一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D。
故选：D。
8.【答案】B
【解析】解：由图示电路图可知，两电阻并联，电流表A1测R1支路电流，电流表A2测干路电流，
两个电流表指针偏转的角度恰好相同，则A2的量程是0∼3A，A1的量程是0∼0.6A，
A2的示数是A1的5倍，则：I=5I1，由并联电路特点可知：I2=I−I1=5I1−I1=4I1，
则：I1I2=UR1UR2=R2R1=I14I1=14，则：R1R2=41；
故选：B。
分析清楚电路结构，根据题意确定电流表的量程与示数关系，然后应用并联电路特点与欧姆定律分析答题。
本题考查了求电阻阻值之比，分析清楚电路结构，掌握电流表的读数方法，应用并联电路特点与欧姆定律即可正确解题。
9.【答案】A
【解析】解：
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲=U乙。
故选：A。
并联电路中各支路两端的电压都相等，由此分析解答。
本题考查对并联电路电压特点的理解和应用，属于一道基础题。
10.【答案】C
【解析】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。
故选：C。
(1)电路中开关控制用电器时，开关和用电器是串联的；
(2)光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的。
本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点设计电路。
11.【答案】D
【解析】解：
在实物图中，闭合两只开关，电流从电源正极出发，分为两支：一支经灯泡L1、开关S1回到负极；另一支经开关S2、灯泡L2、开关S1回到负极。所以两只灯泡并联，开关S1在干路，控制两只灯泡；开关S2在L2支路，控制灯泡L2.符合题意的电路图是D。
故选：D。
首先对实物图进行分析，明确灯泡的连接关系及开关的位置和控制作用，然后确定对应的电路图。
本题考查了电路的识别能力，应首先判断连接方式及开关的位置。
12.【答案】A
【解析】解：因为各用电器的额定功率相同，由W=Pt可得，工作相同时间，消耗的电能相同；
A、电热水袋工作时主要将电能转化为内能，故产生的热量最多，符合题意；
B、电视机工作时将大部分电能转化为声能、光能，产生很少的热量，不合题意；
C、电风扇工作时消耗电能，大部分转化为机械能，产生很少的热量，不合题意；
D、白炽灯工作时因发热而光，消耗的电能大部分转化为光能和内能，即产生热量较多，但与电热水袋相比不是最多，不合题意．
故选A.
根据选项中所列举的这几种用电器工作时的能量转化情况分析判断．
本题考查了用电器工作时的能量转化，注意生活中常用电器的能量的流向．
13.【答案】A
【解析】解：(1)若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①合理，③不合理；
(2)若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光；所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光。故②合理，④不合理。
故选：A。
串联电路所有用电器共同组成一个通路，一个用电器断路，其它用电器都不能工作；
并联电路每个用电器独立与电源组成通路，一个用电器断路，不影响其它用电器的工作；
用导线将用电器两端连接，会造成用电器短路，无电流通过用电器，用电器不能工作。
此题考查的是串并联电路的辨别，把握住工作过程中彼此是否影响，就能正确作出判断。
14.【答案】C
【解析】由图可知：灯泡L1、L2串联；
根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2=1：1；故BD错误；
根据I=UR可得它们两端的电压之比：
U1：U2=I1R1：I2R2=R1：R2=1：2，故A错误，C正确。
根据串联电路的电流特点可知两电阻串联时通过的电流关系，根据欧姆定律可知两电阻两端的电压关系。
本题考查了串联电路的电流、电压特点和欧姆定律的应用，是一道基础题目。
15.【答案】B
【解析】解：A、电能表是测量电路消耗电能多少的仪器，故A错误。
B、控制家用电器的开关一定要安装在火线上，操作更安全，故B正确。
C、家庭电路工作时，家用电器越多，并联电阻越多，电阻越小，故C错误。
D、空气开关“跳闸”可能是电路短路，可能是总功率过大，故D错误。
故选：B。
(1)电能表是测量家庭电路消耗电能的多少。
(2)开关控制用电器时，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
(3)家庭电路中用电器越多，电阻越小。
(4)空气开关跳闸是因为电路中电流过大，电流过大的原因是短路或总功率过大。
掌握家庭电路中各元件的连接方法，并且明白各元件在电路中的作用和为什么这样连接，还有能分析家庭电路中出现的各种故障的原因。
16.【答案】D
【解析】
【分析】
根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用。
本题考查并联电路的特点、电压和电流规律以及并联电路中开关的作用等内容，属于基础知识考查范围。
【解答】
AC、因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故AC错误；
BD、开关S1、S2都闭合时电动机与小灯泡是并联连接，因为并联电路两端电压相等，电流不一定相等，因此电动机与小灯泡工作时两端的电压相等，电流不一定相等，故B错误，D正确。
故选D。
17.【答案】A
【解析】解：当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示。
电源的电压不变，且两种情况下电压表测电源的电压，
所以两次电压表的示数不变，即U1：U2=1：1；
两电阻并联，
I1=UR1+UR2=U3R2+UR2=4U3R2，I2=UR2
则I1：I2=4：3。
故选：A。
当S1闭合、S2断开时，两电阻并联，电压表测电源的电压，电流表测干路电流；
当S1断开、S2闭合时，两电阻仍然并联，电压表测电源的电压，电流表测通过R2支路的电流；
根据电源的电压不变判断电压表示数的变化，根据并联电路的电压特点和欧姆定律表示出各支路的电流，根据并联电路的电流特点判断电流表示数的比值。
本题考查了并联电路的特点和欧姆定律的应用，关键是画出两种情况的等效电路图和电表所测电路元件的判断。
18.【答案】AC
【解析】解：A、手机是靠发射和接收电磁波来传递信息的，故A正确；
B、对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故B错误；
C、听筒中有电磁铁，电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音，所以C正确；
D、手机中存在磁体，周围有磁场，会对别的磁体造成影响，所以D是错误的。
故选：AC。
(1)手机、无线对讲机、无线电广播、电视机、网络通信等都要利用电磁波来传递信息；
(2)动圈式话筒的工作原理是：电磁感应现象的应用；
(3)听筒中有电磁铁，电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音；
(4)手机中存在磁体，磁体周围存在磁场。
此题考查了移动通信、磁场对电流的作用、电磁感应现象和磁场，是第一道综合题；要正确的解答此题，就要在生活中多观察生活。
19.【答案】AC
【解析】解：由电路图可知：
A、闭合S2，断开S1、S3，L1、L2首尾顺次连接，属于串联，故A正确；
B、闭合S1、S3，断开S2，灯L1、L2首首相连、尾尾相连，属于并联，故B错误；
C、闭合S2、S3，断开S1，只有灯L1接入电路，灯L2被短路，只有灯L1亮，故C正确；
D、闭合S1、S2，断开S3，只有灯L2接入电路，灯L1被短路，只有灯L2亮，故D错误。
故选：AC。
各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，分析电路结构，判断灯泡的连接方式。
本题考查了灯泡的连接方式，知道串并联的概念、知道串并联的连接方式、分析清楚电路结构是正确解题的关键。
20.【答案】ACD
【解析】解：A、由P=U2R可得，灯丝电阻R=U额2P额=(6V)23W=12Ω，故A正确；
B、由P=UI可得，灯正常发光时的电流为：IL=PLUL=3W6V=0.5A；因此电路中的最大电流：I最大=0.5A，则电路中的最大功率：P最大=UI最大=12V×0.5A=6W，故B错误；
C、当电路中电流为0.3A时，灯泡两端电压：U1=I1RL=0.3A×12Ω=3.6V；
因为串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U2=12V−3.6V=8.4V，故C正确；
D、由欧姆定律可得，I最大=URL+R最小，即：0.5A=12V12Ω+R最小，解得R最小=12Ω；故D正确。
故选：ACD。
由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；
(1)已知小灯泡的规格“6V 3W”，根据P=U2R可求得灯丝电阻。
(2)已知小灯泡的规格“6V 3W”，则可求出灯泡的额定电流，比较额定电流及电流表的最大量程，可得出电路中允许通过的最大电流，此时滑动变阻器接入电路的电阻最小，根据欧姆定律求出电路的电阻，利用电阻的串联特点求出滑动变阻器接入电路的最小值，再根据P=UI求出此时电路中的最大功率。
(3)则可求出灯泡的电阻，然后根据欧姆定律的变形公式U=IR求出灯泡两端电压，再利用串联电路电压的特点求出滑动变阻器两端电压，即电压表的示数。
(4)根据灯正常发光时的电流可知，电路中的最大电流，然后根据欧姆定律可求得滑动变阻器允许调节的最小阻值。
本题关键：一是根据灯的铭牌求出灯泡的电阻，二是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值。
21.【答案】2.1×107不变
【解析】解：
(1)消耗500g天燃气释放的热量：Q=mq=0.5kg×4.2×107J/kg=2.1×107J；
(2)热值是燃料的特性，剩余天然气的种类不变，故热值不变。
故答案为：2.1×107；不变。
(1)根据Q=mq计算出天然气燃烧放出的热量；
(2)热值是燃料的特性，只和燃料的种类有关。
此题主要考查的是学生对天然气燃料热值的理解和掌握，并能熟练的运用热量公式进行计算是解决该题的关键。
22.【答案】一样大
【解析】解：
热值是燃料的特性，与燃烧情况无关，所以汽油加在T型轿车内比加在L型轿车内热值是相同的。
故答案为：一样大。
热值是燃料的特性，决定于燃料的种类，与其它因素无关。
此题主要考查的是学生对燃料热值的理解和掌握，是一道基础题。
23.【答案】S1、S2 S3 S3 S1、S2
【解析】解：①当开关S1、S2闭合，开关S3断开时，电流分成两个支路，分别流经两个灯泡，最后共同汇合回到电源的负极，为并联电路；
②当开关S3闭合，S1、S2断开时，电流从电源的正极，经开关S3，灯泡L2，灯泡L1回到电源的负极，为串联电路；
故答案为：S1、S2；S3；S3；S1、S2；
电路元件首尾顺次连接的连接方式是串联，各电路元件并列连接的连接方式是并联；不经过用电器直接把电源两极连接起来，会造成电源短路。
本题考查了灯泡连接方式的判断，知道电路的三种状态、分析清楚电路结构即可正确解题。
24.【答案】变小 变小 不变
【解析】解：当闭合S1、S2，R1被短路，电压表测量电源电压；再断开S2，R1被串联接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
答：变小，变小，不变．
当闭合开关S1、S2，再断开S2，电路中串联了一个电阻，使总电阻增大，电路中电流变小，分析两表示数变化．
分析开关开闭问题时应注意：当开关断开时，与之相连的用电器将去掉不能工作；当开关闭合时有两种情况：一是与之相连的用电器将被接入电路，二是与开关并联的用电器将被短路不能工作，改变电压表的测量对象．
25.【答案】甲 ;乙 ;4：9
【解析】
【分析】
本题考查了串联电路的电流特点和并联电路的电压特点以及焦耳定律公式的应用，关键是公式及其变形的灵活运用，还要知道实际电压等于额定电压时，实际功率等于额定功率。
(1)知道两只电炉的额定电压和额定功率，根据R=U2P比较两只电炉的电阻，根据串联电路的电流特点和焦耳定律比较两电炉的产生热量关系；
根据并联电路中各并联支路两端的电压相等和Q=W=Pt比较两电炉的产生热量关系；
(2)先计算出甲和乙的电阻，根据欧姆定律和电功率公式分别计算两种情况下甲消耗的实际功率并确定其比例关系。
【解答】
(1)由P=U2R得，电炉的电阻R=U2P，
因为甲、乙两只电炉的额定电压相同，额定功率P甲
又因为串联电路中的电流处处相等，
即通过甲、乙两只电炉的电流：I甲=I乙，
根据Q=I2Rt可知，在相同时间内产生的热量Q甲>Q乙，故串联时产生热量较大的是甲；
将它们并联在220V电路上，
根据并联电路中各支路两端的电压相等，即U甲=U乙=220V，
则两电炉的实际功率等于额定功率，即：P甲=500W；P乙=1000W，
根据Q=W=Pt可知，在相同时间内产生的热量Q甲
串联在220V电路中甲消耗的实际功率为：
P实甲=I实2R甲=(UR甲+R乙)2×R甲=(220V96.8Ω+48.4Ω)2×96.8Ω=20009W；
当甲电炉并联在220V电路中，P实甲′=P额甲=500W，
所以两种情况下甲消耗的功率之比为P实甲：P实甲′=20009W：500W=4：9。
故答案为：甲；乙；4：9。
26.【答案】解：由图可知，磁体的左端为N极，右端为S极；将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大，根据异名磁极相互吸引可知，螺线管的右端为S极、左端为N极；磁感线是从N极出来，回到S极的；吸引力变大，表明螺线管的磁性变强，电路中的电流变大，根据欧姆定律可知，滑动变阻器的电阻减小，所以应接右下方的接线柱；根据螺线管的极性和安培定则可知，螺线管中电流的方向是向上的；绕法如图所示：
【解析】同名磁极相互排斥，异名磁极相互吸引，根据右侧的磁体所受的吸引力会变大判定螺线管磁性的变化；螺线管磁性的大小与电流大小有关，电流越大，磁性越强；根据安培定则判定螺线管的绕线方法。
安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个。
27.【答案】乙 电流相同，乙缠绕的线圈的匝数多，吸引大头针越多 线圈匝数越多 增加 线圈匝数一定时，电流越大 N 大头针被磁化，同名磁极相互排斥
【解析】解：(1)据图示的情境可知，乙电磁铁吸引的大头针多，说明乙的磁性强；究其原因，电流相同，乙缠绕的线圈的匝数多，吸引大头针越多，可得出结论：电流一定时，线圈的匝数越多，电磁铁磁性越强；
(2)当滑动变阻器滑片向左移动时，线圈匝数不变，变阻器接入电路的电阻变小，电流变大，电磁铁甲、乙吸引大头针的个数都会增加，这说明：线圈匝数一定时，电流越大，电磁铁的磁性越强；
(3)由图知，乙螺线管中的电流是从上边导线流入的，根据右手螺旋定则，用右手握住螺线管，四指的方向和电流方向相同，那么，大拇指所指的下端为N极；
(4)电磁铁吸引大头针后，大头针被磁化，同一端的磁极相同，同名磁极相互排斥，所以大头针的下端分散。
故答案为：(1)乙；电流相同，乙缠绕的线圈的匝数多，吸引大头针越多；线圈匝数越多；(2)增加；线圈匝数一定时，电流越大；(3)N；(4)大头针被磁化，同名磁极相互排斥。
(1)(2)影响电磁铁磁性强弱的因素：电流的大小和线圈的匝数。电流越大、线圈匝数越多，电磁铁的磁性越强。
利用转换法，通过电磁铁吸引大头针的多少来认识其磁性强弱；
(3)根据右手螺旋定则，用右手握住螺线管，四指的方向和电流方向相同，那么，大拇指所指的一端为N极；
(4)大头针被磁铁吸引后，大头针会被磁化，再根据同名磁极相互排斥作出分析和解答。
此题主要考查了电流大小对电磁铁磁性的影响。要掌握影响电磁铁磁性的因素，在此题中关键是判断出线圈匝数不变，电路中的电流变大。同时考查了滑动变阻器阻值大小的判断及欧姆定律的应用。
28.【答案】连接电路时，开关没有断开；滑动变阻器的滑片未调至最大阻值处；1.8；A；0.75；灯丝电阻随温度的升高而增大；小灯泡的灯丝断了
【解析】解：(1)将滑动变阻器的A接线柱与开关的右接线柱相连，如下图所示：
(2)为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置； 该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，
原因是：①连接电路时，开关没有断开；②滑动变阻器的滑片未调至最大阻值处；
(3)根据图甲可知，电压表为0∼3V，分度值为0.1V，示数为1.8V，小于灯泡的额定电压，故需减小滑动变阻器分得的电压，即减小滑动变阻器接入电路的电阻，故将滑片向A移动；
(4)根据图3可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则灯泡的额定功率：P=UI=2.5V×0.3A=0.75W；
(5)由于随着电压的升高，电路中电流的增大，灯丝的温度升高，所以电阻增大，因此出现电压表示数要比电流表示数增大的快的情形；
(6)小灯泡始终不亮，电流表无示数，说明电路发生了断路，电压表有示数，说明与电压表并联的灯泡发生了断路。
故答案为：(1)如上图；(2)①连接电路时，开关没有断开；②滑动变阻器的滑片未调至最大阻值处；(3)1.8；A；(4)0.75；(5)灯丝电阻随温度的升高而增大；(6)小灯泡的灯丝断了。
(1)滑动变阻器与灯泡、开关串联，滑动片向右滑动时灯泡变暗，说明电路中的电流变小，即滑动变阻器接入电路的阻值变大，因此需将滑动变阻器的A接线柱接入电路；
(2)连接完最后一根导线，灯泡立即发出明亮耀眼的光，说明连接完最后一根导线，电路立即接通且电路电阻阻值很小，可从连接电路的注意事项入手分析原因；
(3)当灯泡两端电压为额定电压时，灯泡的实际功率等于额定功率；先根据电压表的量程、分度值以及指针的位置读出电压表的示数，然后根据串联电路分压的特点确定滑动变阻器移动的方向；
(4)根据图3读出灯泡在额定电压下的电流，然后根据P=UI求出灯泡的额定功率；
(5)根据灯丝电阻随温度的升高而增大的特点进行分析；
(6)掌握断路和短路的特点，根据电流表的示数判断电路中出现了断路，根据电压表的示数判断哪儿发生了断路。
此题是测量小灯泡的额定功率，考查了实物电路的连接，特别是滑动变阻器的接法及使用，同时考查了有关电压表的读数及功率的计算，还考查了有关电路故障的分析，考查得很全面，且很典型。
29.【答案】解：(1)由图乙可知电阻R1两端的电压为4V时，通过电阻R1的电流为0.8A，由欧姆定律可得电阻R1的阻值：R1=U1I1=4V0.8A=5Ω，
由电路图知，闭合开关，电阻R1和电阻R2串联接在U=6V的电源上，串联电路总电阻等于各分电阻之和，
由欧姆定律可得电路电流：I=UR1+R2=6V5Ω+15Ω=0.3A，
电压表示数U2=IR2=0.3A×15Ω=4.5V；
(2)电阻R1的功率P1=I2R1=(0.3A)2×5Ω=0.45W，
答：(1)电压表的读数为4.5V；
(2)R1的功率为0.45W。
【解析】(1)由图乙找出电阻R1两端的电压所对应的电流，由欧姆定律求出电阻R1的阻值；
然后根据串联电路的特点由欧姆定律求出电路电流，最后由U=IR求出电压表的示数；
(2)已知电阻R1的阻值及流过该电阻的电流，由功率公式P=I2R可以求出电阻的功率。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，属于基础题。
30.【答案】解：(1)由题知灯泡的额定电压和额定功率，由P=UI可得灯泡正常工作电流：
I额=P额U额=1.5W3V=0.5A；
(2)当S2闭合，S1、S3断开时，R2与灯泡L串联，灯泡正常工作时，此时灯泡两端的电压等于额定电压3V，
由串联电路电流特点可知，电路中的电流为：I=I滑=I额=0.5A，
由串联电路电压特点可得滑动变阻器两端的电压：U滑=U−U额=6V−3V=3V，
由欧姆定律可得，滑动变阻器接入电路中的阻值为：
R滑=U滑I滑=3V0.5A=6Ω；
(3)当S1、S2、S3都闭合时，R1与R2并联，此时R0与滑动变阻器并联，根据并联电路的电压特点可知：
U0=U滑=U=6V，
则R0的功率：P0=U2R0=(6V)28Ω=4.5W，
当滑动变阻器连入阻值最大时，变阻器的功率最小：P滑最小=U2R滑大=(6V)210Ω=3.6W，
所以电路的最小功率：P总最小=P0+P滑最小=4.5W+3.6W=8.1W。
答：(1)灯泡正常工作的电流是0.5A；
(2)滑动变阻器接入电路中的阻值为6Ω；
(3)整个电路消耗的最小功率是8.1W。
【解析】(1)由P=UI计算灯泡正常工作电流；
(2)当S2闭合，S1、S3断开时，灯L和滑动变阻器串联；灯泡正常工作时的电压和额定电压相等，根据灯泡的铭牌可知额定电压和额定功率，根据P=UI可求灯泡正常工作时的电流。根据串联电路的电压特点可求滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的阻值；
(3)当S1、S2、S3都闭合时，R0与滑动变阻器并联；利用并联电路的电压特点和功率公式即可求出整个电路消耗的最小功率。
本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率的计算，关键是开关闭合、断开时电路连接方式的辨别和电流表示数的确定。
相关试卷
2023-2024学年河北省邯郸市大名县九上物理期末经典模拟试题含答案： 这是一份2023-2024学年河北省邯郸市大名县九上物理期末经典模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列选项中符合安全用电要求的是，如图所示，电源电压恒定不变等内容，欢迎下载使用。
2023-2024学年河北省邯郸市大名县物理八上期末达标测试试题含答案： 这是一份2023-2024学年河北省邯郸市大名县物理八上期末达标测试试题含答案，共8页。
2021-2022学年河北省邯郸市永年区九年级（上）期末物理试卷（含答案解析）： 这是一份2021-2022学年河北省邯郸市永年区九年级（上）期末物理试卷（含答案解析），共21页。试卷主要包含了2×107J的热量，5V，【答案】D，【答案】C，【答案】B等内容，欢迎下载使用。
