精品解析：广东省茂名市信宜市2021-2022学年高二（上）期末考试物理试题

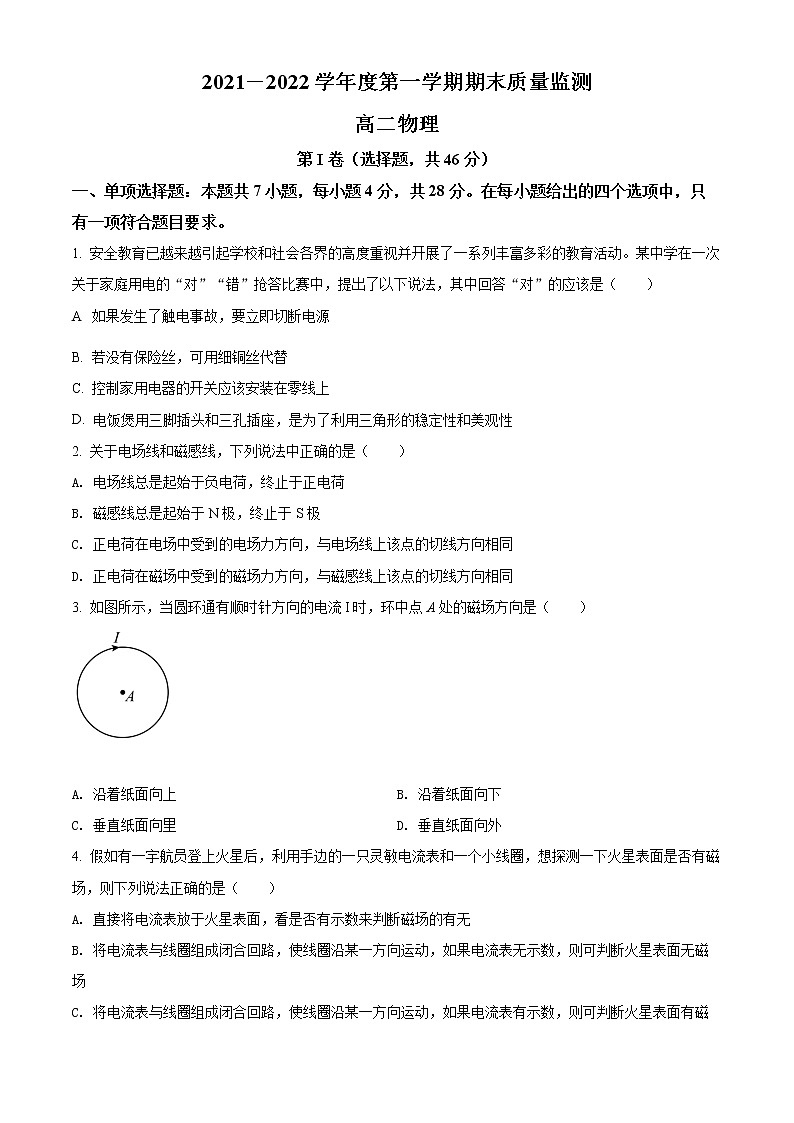

2021－2022学年度第一学期期末质量监测

高二物理

第I卷（选择题，共46分）

一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项符合题目要求。

1. 安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。某中学在一次关于家庭用电的“对”“错”抢答比赛中，提出了以下说法，其中回答“对”的应该是（　　）

A 如果发生了触电事故，要立即切断电源

B. 若没有保险丝，可用细铜丝代替

C. 控制家用电器的开关应该安装在零线上

D. 电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性

2. 关于电场线和磁感线，下列说法中正确的是（　　）

A. 电场线总是起始于负电荷，终止于正电荷

B. 磁感线总是起始于N极，终止于S极

C. 正电荷在电场中受到的电场力方向，与电场线上该点的切线方向相同

D. 正电荷在磁场中受到的磁场力方向，与磁感线上该点的切线方向相同

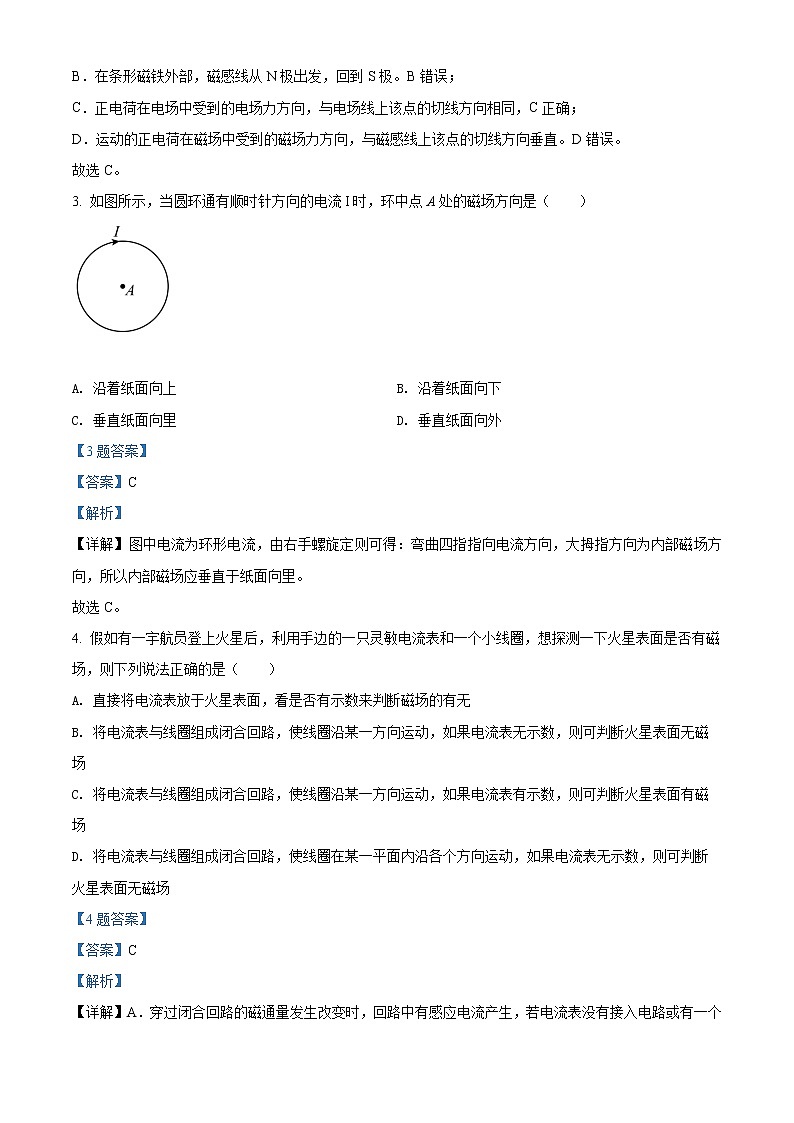

3. 如图所示，当圆环通有顺时针方向的电流I时，环中点A处的磁场方向是（　　）

A. 沿着纸面向上 B. 沿着纸面向下

C. 垂直纸面向里 D. 垂直纸面向外

4. 假如有一宇航员登上火星后，利用手边的一只灵敏电流表和一个小线圈，想探测一下火星表面是否有磁场，则下列说法正确的是（　　）

A. 直接将电流表放于火星表面，看是否有示数来判断磁场的有无

B. 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表无示数，则可判断火星表面无磁场

C. 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表有示数，则可判断火星表面有磁场

D. 将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如果电流表无示数，则可判断火星表面无磁场

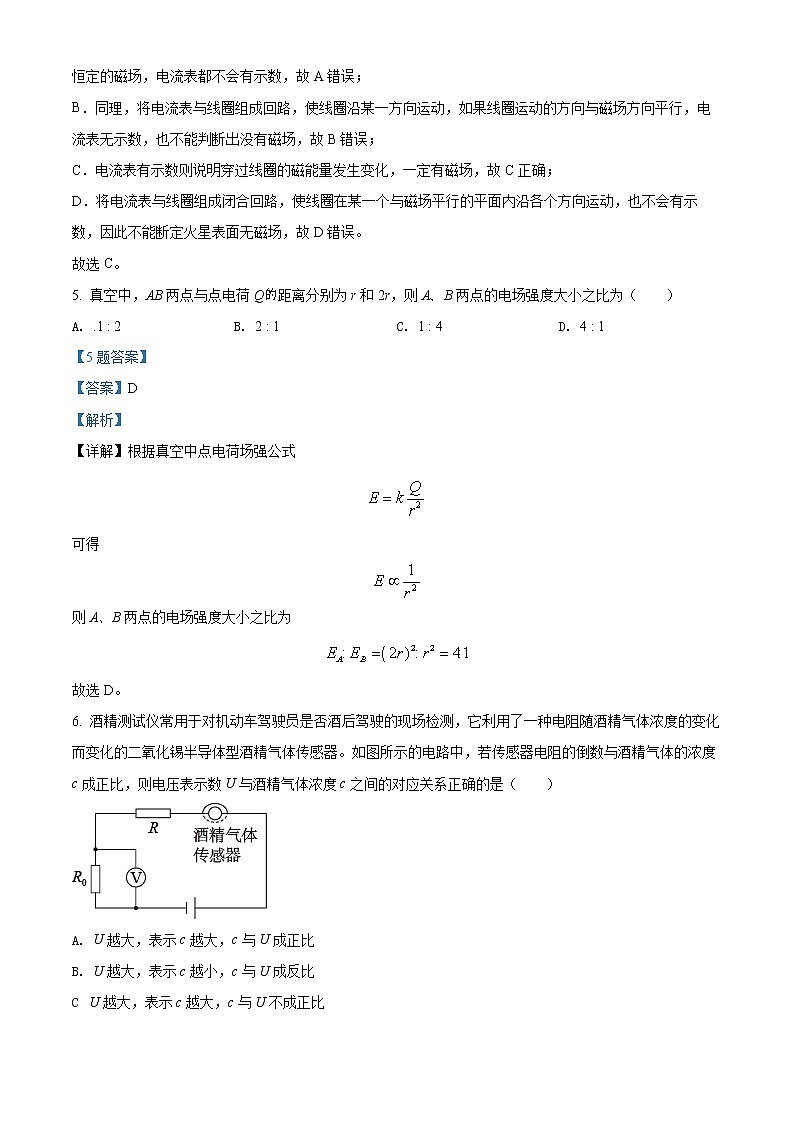

5. 真空中，AB两点与点电荷Q的距离分别为r和2r，则A、B两点的电场强度大小之比为（　　）

A. .1 : 2 B. 2 : 1 C. 1 : 4 D. 4 : 1

6. 酒精测试仪常用于对机动车驾驶员是否酒后驾驶的现场检测，它利用了一种电阻随酒精气体浓度的变化而变化的二氧化锡半导体型酒精气体传感器。如图所示的电路中，若传感器电阻的倒数与酒精气体的浓度c成正比，则电压表示数U与酒精气体浓度c之间的对应关系正确的是（　　）

A. U越大，表示c越大，c与U成正比

B. U越大，表示c越小，c与U成反比

C. U越大，表示c越大，c与U不成正比

D. U越大，表示c越小，c与U不成反比

7. 如图所示的电路中，输人电压恒为，灯泡上标有“，”字样，电动机线圈的电阻，若灯泡恰能正常发光，以下说法中正确的是（　　）

A. 电动机的输入功率为12W

B. 电动机的输出功率为12W

C. 电动机的热功率为12W

D. 整个电路消耗的电功率为22W

二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。

8. 如图所示，将一个平行板电容器的两极板分别与静电计的金属球及地线相连，静电计的外壳接地。给电容器充电，此时静电计的指针偏转一定角度，表明电容器的两极板间存在一定的电势差。下面的叙述符合实验观察结果的是（　　）

A. b板向右平移，静电计指针偏转角度变小

B. b板向上平移，静电计的指针偏转角度变小

C. b板不动，在a、b间插入一块绝缘介质板，静电计指针偏转角度变小

D. 紧靠b板在a、b间插入一块金属板，静电计指针偏转角度变大

9. 某实验小组采用下图（甲）所示的电磁流量计测量污水的流速。下图（乙）为电磁流量计的原理示意图，在非磁性材料做成的直径为d的圆形管道外加一匀强磁场，磁感应强度为B，方向垂直于纸面向里。管中的导电液体以速度v流过此磁场区域，稳定后电压表测出管壁上ab两点间的电压大小为U，则（　　）

A. 洛伦兹力对导电液体中的离子做正功

B. a点电势低于b点电势

C 仅磁感应强度B增大，U值增大

D. 仅管内液体流速增加，U值不变

10. 如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示，则（　　）

A. a、b一定带异种电荷

B. a速度将减小，b的速度将增加

C. a的加速度将增加，b的加速度将减小

D. 两个粒子的电势能都减小

第II卷（非选择题，共54分）

二、非选择题：本题共5小题，共54分。按题目的要求作答。解答题写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不得分；有数值计算的题，答案中必须明确写出数值和单位。

11. 小洪同学要探究一废旧日光灯灯丝（如图1）的伏安特性曲线．

（1）小洪同学要完成该实验，为了得到更大范围的数据，滑动变阻器的接法应选择下图中的__________图（填A或B）．

经过正确的操作并描点作图，最终得到灯丝的伏安特性曲线如图2所示．

（2）如图3，把灯丝与电流表（量程为）串联在合适电源上．此时电流表读数为__________．

（3）若在图3操作过程中用打火机的火焰煅烧灯丝，则可结合图2判断电流表指针所处位置可能是图4中的__________图（填甲或乙）．

12. 下图（A）是“测定电源的电动势和内阻”的实验电路，但有两处A和B用电器没有画出，其中定值电阻阻值R1=1Ω。

（1）图（A）中A处应为______（选填电流表或电压表），定值电阻R1在实验中起_____的作用；

（2）实验测得的路端电压U相应电流I的拟合曲线如图B所示，由此得到电源电动势E=_______V，内阻r=______Ω；

（3）实验测得的数据如图所示，则实验中选用的滑动变阻器最合理的阻值范围为________。

A．0~5Ω　　B．0~20Ω　　C．0~50Ω　　D．0~200Ω

13. 如图，ab、cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，质量为0.12 kg的金属棒MN垂直导轨放置，当金属棒中通以0.5 A的电流时，棒沿导轨向右做匀速运动；当棒中电流增大到0.8 A时，棒能获得向右的大小为2 m/s2的加速度。求：

（1）金属棒中的电流方向；

（2）磁感应强度的大小。

14. 如图所示，一个质量为m，电荷量+q的带电微粒（重力忽略不计），从静止开始经U1电压加速后，水平进入两平行金属板间的偏转电场中，金属板长L，两板间距d，微粒射出偏转电场时的偏转角θ=30°，并接着进入一个方向垂直纸面向里的匀强磁场区域。求：

(1)两金属板间的电压U2的大小；

(2)若该匀强磁场的宽度为D，为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大。

15. 如图，长为L的绝缘轻杆一端套在光滑水平转轴O上，另一端固定着质量为m的带负电小球，小球可在竖直平面内做圆周运动，AC、BD分别为圆的竖直、水平直径，等量异种点电荷分别固定在以C为中点的水平线上的E、F两点。小球从A点以速度v0沿逆时针方向运动，在B点的速度大小为v。不考虑小球对等量异种电荷所产生电场的影响，重力加速度大小为g。求：

(1)小球在C点时，球对轻杆的拉力大小；

(2)小球在D点的速度大小。
