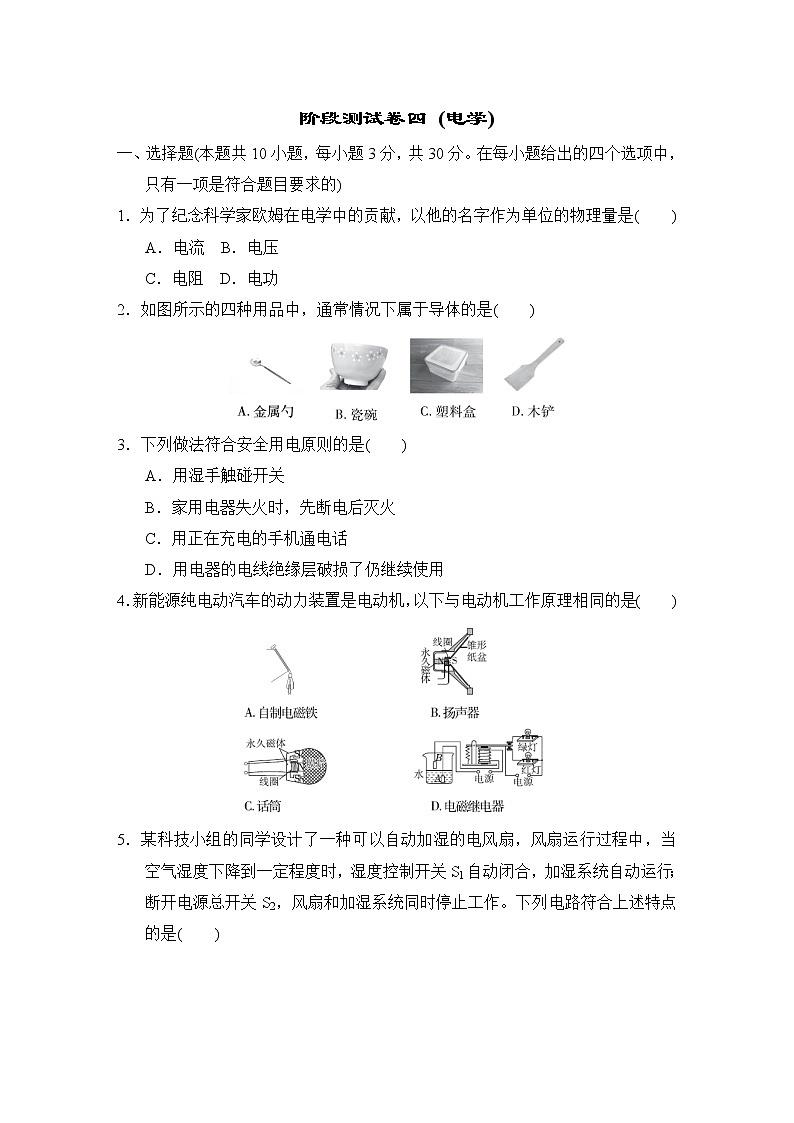

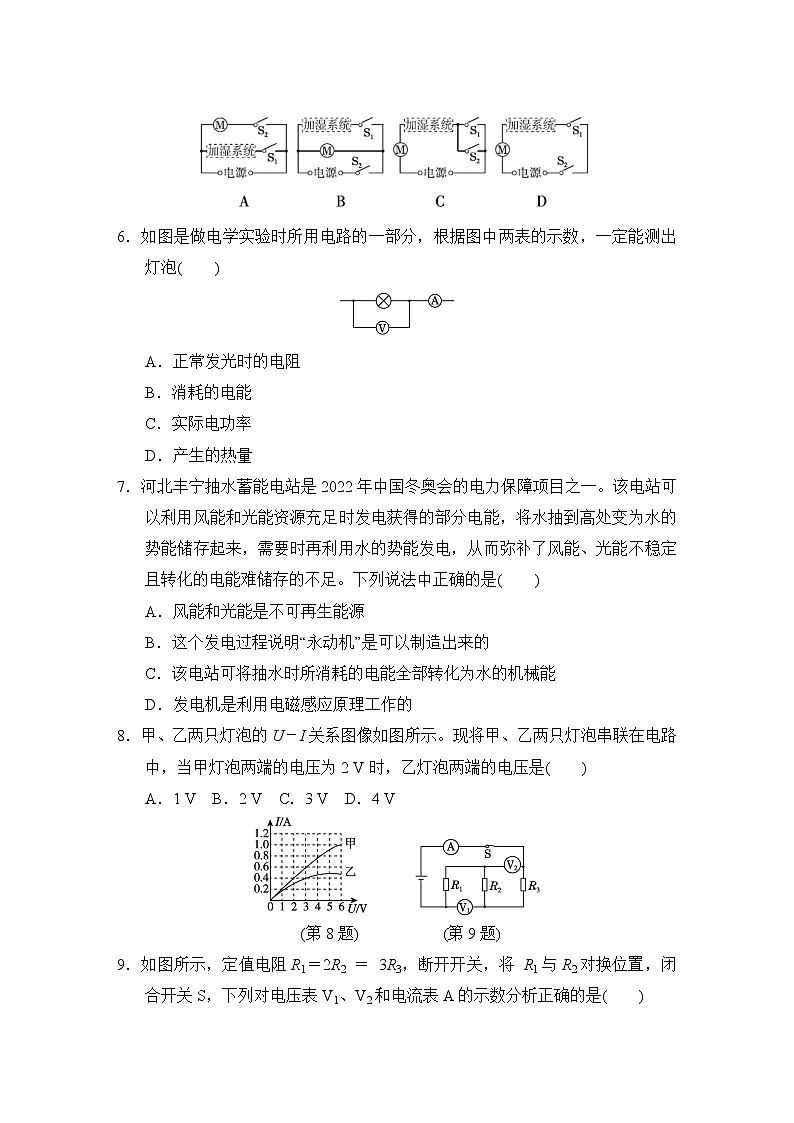

阶段测试卷四 (电学)一、选择题(本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的)1．为了纪念科学家欧姆在电学中的贡献，以他的名字作为单位的物理量是(　　)A．电流  B．电压  C．电阻  D．电功2．如图所示的四种用品中，通常情况下属于导体的是(　　)3．下列做法符合安全用电原则的是(　　)A．用湿手触碰开关B．家用电器失火时，先断电后灭火C．用正在充电的手机通电话D．用电器的电线绝缘层破损了仍继续使用4．新能源纯电动汽车的动力装置是电动机，以下与电动机工作原理相同的是(　　)5．某科技小组的同学设计了一种可以自动加湿的电风扇，风扇运行过程中，当空气湿度下降到一定程度时，湿度控制开关S1自动闭合，加湿系统自动运行；断开电源总开关S2，风扇和加湿系统同时停止工作。下列电路符合上述特点的是(　　)6．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡(　　)A．正常发光时的电阻  B．消耗的电能C．实际电功率  D．产生的热量7．河北丰宁抽水蓄能电站是2022年中国冬奥会的电力保障项目之一。该电站可以利用风能和光能资源充足时发电获得的部分电能，将水抽到高处变为水的势能储存起来，需要时再利用水的势能发电，从而弥补了风能、光能不稳定且转化的电能难储存的不足。下列说法中正确的是(　　)A．风能和光能是不可再生能源B．这个发电过程说明“永动机”是可以制造出来的C．该电站可将抽水时所消耗的电能全部转化为水的机械能D．发电机是利用电磁感应原理工作的8．甲、乙两只灯泡的U－I关系图像如图所示。现将甲、乙两只灯泡串联在电路中，当甲灯泡两端的电压为2 V时，乙灯泡两端的电压是(　　)A．1 V  B．2 V  C．3 V  D．4 V       (第8题)        　 (第9题)9．如图所示，定值电阻R1＝2R2 ＝ 3R3，断开开关，将 R1与R2对换位置，闭合开关S，下列对电压表V1、V2和电流表A的示数分析正确的是(　　)A．A的示数变大  B．V1示数不变C．V1与A示数的比值变大  D．V2与A示数的比值不变10．如图电路中，电源电压恒为6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω　0.5 A”，滑动变阻器R2的规格为“20 Ω　1 A”。为保证电路安全，闭合开关 S，调节滑动变阻器的过程中，下列说法正确的是(　　)A．电流表的最大示数为0.5 AB．滑动变阻器R2接入电路的最小阻值为 2 ΩC．电阻R1消耗电功率的最大值为3.6 W D．电路消耗总电功率的最大值为1.8 W          (第10题)　　     (第11题)   　　　 (第12题)二、填空题(本题共5小题，每空2分，共30分)11．如图是某款“运动手环”，戴着这种手环走动时，其内置的小磁铁在密闭塑料管内反复运动，管外缠绕着的线圈中会产生________，液晶屏上就会显示出运动的步数，这是利用了________的原理，计步的数据还可通过________传送到手机上。12．如图，磁悬浮无线蓝牙音箱可由蓝牙通过________(填“超声波”或“电磁波”)实现与手机数据的光速传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互________的原理实现的。该产品处于图示状态时，桌面对底座的支持力F________(填“>”“<”或“＝”)G箱体＋G底座，若重力突然消失，则此瞬间底座对水平桌面________(填“有”或“没有”)压力。13．如图所示是小飞家的电能表，他家同时使用的用电器总功率不能超过________W。让电暖器单独接入电路工作1 min，电能表转盘转了10转，电暖器消耗的电能是________J，电暖器的实际功率为________W。              (第13题)           　　 (第14题)14．如图甲所示，小灯泡的额定电压为2.5 V，开关闭合后，小灯泡正常发光，图乙是定值电阻R和小灯泡L的电流与电压的关系图像，则小灯泡正常发光时的电流为________A，通电10 s定值电阻R产生的热量为________J。15．如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“ 50 Ω　1 A”字样， R2＝ 5 Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示，则电流表示数为________A；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变时，电流表指针刚好达到所选量程的最大刻度值处，则电压表选用的量程是0～________V，电阻R1＝________Ω。　三、作图题(本题共2小题，每小题2分，共4分)16．如图，请根据通电螺线管附近静止小磁针的指向，用箭头在A点标出磁感线的方向，在B点标出电流方向。 17．请用笔画线代替导线，将图中的电灯、开关和插座正确接入家庭电路中。 四、简答题(本题共1小题，共4分)18．小楠同学用如图所示的电热水壶烧水：(1)为什么靠近壶嘴的地方出现的“白气”较少？(2)为什么电热丝很热，而与电热水壶连接的导线却不怎么热？   五、实验题(本题共2小题，共13分)19．(8分)为了探究“通过导体的电流与导体电阻的关系”，小楠采用了如图甲所示的电路。实验供选择的定值电阻有5个，阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，两个滑动变阻器(R1：“10 Ω　1 A”和R2：“15 Ω　1 A”)，电源电压恒为3 V。(1)连接实物电路时开关应该________(填“闭合”或“断开”)，实验前滑动变阻器的滑片应移到______(填“A”或“B”)端。连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电流表________(填“会”或“不会”)被烧坏。纠正错误后，开始实验。(2) 第2次实验中，他将5 Ω的电阻换成10 Ω的电阻，如果滑片仍然停留在第1次实验的位置，小楠应向______(填“A”或“B”)端移动滑片，使________表的示数保持不变，记下实验数据。换用其他阻值的电阻重复上述实验，这样操作的目的是________。画出如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：________。(3)上述实验所选用的滑动变阻器是________(填“R1”或“R2”)。20．(5分)在探究“影响感应电流大小因素”的实验中：(1)图甲是部分实验电路，a、b间接入的电表应选择 ______________(填“学生电流表”或“灵敏电流计”)；将蹄形磁体放在水平桌面上，让导体棒沿________(填“水平”或“竖直” )方向运动，电路中会产生感应电流。(2)用图甲所示装置探究“感应电流大小与导体切割磁感线速度大小的关系”时，让导体棒沿相同方向以不同的速度切割磁感线，分别记下每次实验中电表指针偏转的格数，如下表所示，由表中数据可得出结论：在其他条件相同时，__________________。实验序号导体棒切割磁感线速度电表指针偏转格数1慢速1.5格2中速3格3快速5格(3)探究“感应电流大小与磁场强弱的关系”时，将蹄形磁体换成如图乙所示的电磁铁，这样做的好处是 ________。(4)在产生感应电流的过程中，将________能转化为电能。六、计算题(本题共2小题，共19分)21．(8分)如图所示，电源电压恒为3 V，定值电阻R1的阻值为5 Ω，滑动变阻器R2上标有“20 Ω　3 A”字样，电流表的量程为0～3 A。闭合开关S，电流表示数为0.9 A。求：(1)通过电阻R1的电流；(2)滑动变阻器R2消耗的电功率。  22．(11分)如图甲所示的是某研究小组设计的货物超重报警的模拟装置，OAB为水平杠杆，O为支点，OA∶OB＝1∶5，电源电压保持不变，定值电阻R0的阻值为20 Ω，压力传感器R的阻值随其所受压力F变化的关系图像如图乙所示。闭合开关S，当平板空载时，电流表的示数为0.2 A，当电路电流超过0.6 A时，电路外的检测装置会自动报警。(平板、压杆和杠杆的质量均忽略不计，g取10 N/kg)(1)求空载时压力传感器的阻值。(2)求电源电压。(3)平板上货物的质量超过多少时检测装置开始报警？
答案一、1.C　2.A　3.B　4．B　5．B　6．C　7．D　8．C　9．B　10．D二、11.电流；电磁感应；电磁波　12．电磁波；排斥；＝；有13．11 000；60 000；1 00014．0.2；215．0.4；3；5三、16.解：如图所示。17．解：如图所示。四、18.答：(1)靠近壶嘴的地方温度高，水蒸气不容易放热液化形成“白气”。(2)电热水壶通电后，I电热丝＝I导线，通电时间t相同，R电热丝远大于R导线，由Q＝I2Rt可知，Q电热丝>Q导线，从而会出现电热丝很热，而与电热水壶连接的导线却不怎么热的现象。五、19.(1)断开；A ；不会(2)A；电压；避免偶然性， 便于寻找普遍规律；在电压一定时，通过导体的电流与电阻成反比(3)R220．(1)灵敏电流计；水平 (2)导体切割磁感线的速度越大，产生的感应电流越大(3)方便改变磁场的强弱(4)机械六、21.解：(1)R1、R2并联，U2＝U1＝U＝3 V，通过 R1的电流 I1 ＝ ＝＝0.6 A。(2)通过滑动变阻器 R2的电流I2＝I－I1＝0.9 A－0.6 A＝0.3 A，滑动变阻器 R2消耗的电功率P2＝U2I2＝3 V×0.3 A＝0.9 W。22．解：(1)由乙图可知，当F＝0时，压力传感器的阻值R＝100 Ω。(2)平板空载时，R总＝R＋R0＝100 Ω＋20 Ω＝120 Ω，U＝IR总＝0.2 A×120 Ω＝24 V。(3)开始报警时，R总′＝＝＝40 Ω，压力传感器的阻值R′＝R总′－R0＝40 Ω－20 Ω＝20 Ω，当压力传感器的阻值为20 Ω时，由乙图可知，F′＝40 N，根据杠杆平衡条件，FA·lOA＝F′·lOB，FA∶F′＝lOB∶lOA＝5∶1，解得FA＝200 N，G＝FA＝200 N，货物的质量m＝＝＝20 kg，则平板上货物的质量超过20 kg时检测装置开始报警。
