青岛二中2022—2023学年第一学期期中考试—高二试题

物理

一、单项选择题：本题包括8小题，每小题4分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 如图，厚薄均匀的长方体金属导体ab、bc的长度之比为。将C与D接入电压不变的电路中时，通过该导体的电流为I，若换A与B接入原电路中，则通过该导体的电流为（　　）

A.  B.  C.  D.

2. 实现粒子间的高速碰撞是研究粒子的基本实验手段。北京正负电子对撞机的储存环可视作近似圆形轨道，当环中运行的电子数目为个，环中电子以光速的运动时形成10mA的电流。由此可知：此存储环的周长为（　　）（已知光速，电子的电荷量）

A. 100米 B. 120米 C. 240米 D. 480米

3. 直流电动机在生产、生活中有着广泛的应用。如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻，电灯灯丝电阻（阻值保持不变），电源电动势E=24V，内阻。开关S闭合，电动机正常工作时，电压表读数为18V。则下列说法不正确的是（　　）

A. 流过电源的电流6A B. 电动机的输入功率等于25W

C. 流过电动机的电流5A D. 电动机对外输出的机械功率65W

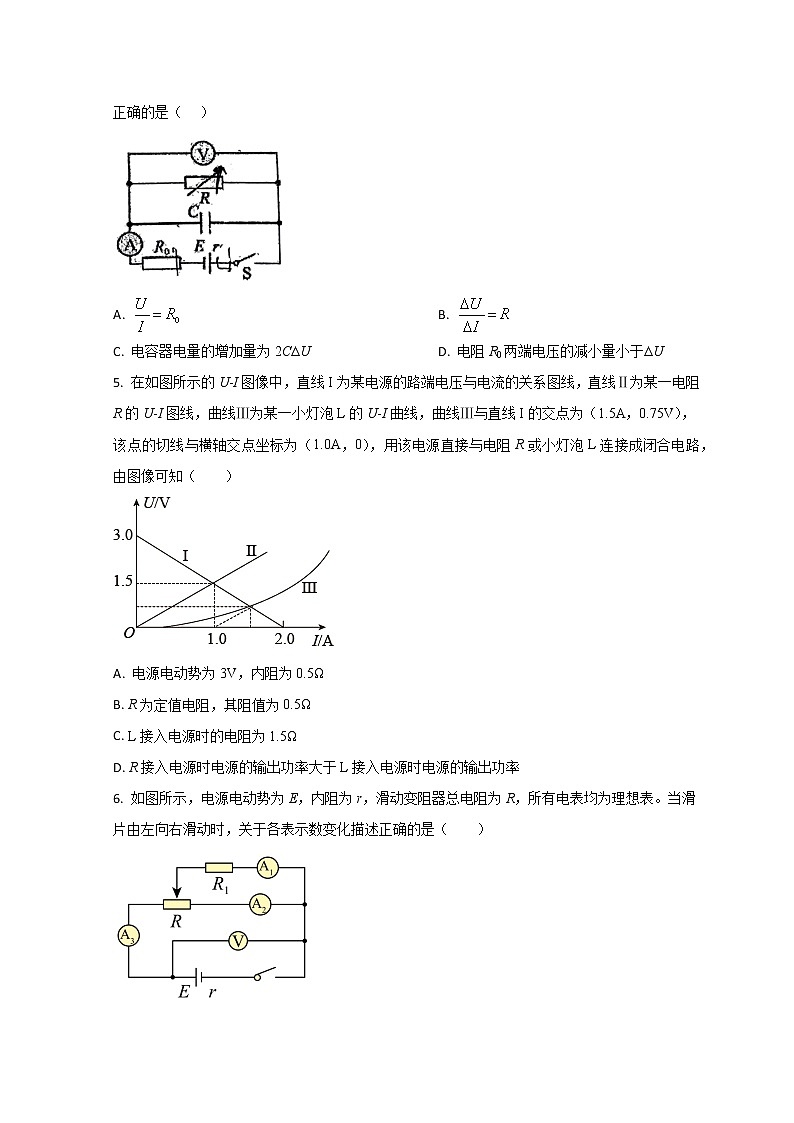

4. 电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，如图所示。闭合开关S，增大电阻箱R阻值的过程中，电压表示数的变化量为U，电流表示数的变化量为I，则下列说法中正确的是（   ）

A.  B.

C. 电容器电量的增加量为2CU D. 电阻R0两端电压的减小量小于U

5. 在如图所示的U-I图像中，直线I为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线，曲线Ⅲ为某一小灯泡L的U-I曲线，曲线Ⅲ与直线I的交点为（1.5A，0.75V），该点的切线与横轴交点坐标为（1.0A，0），用该电源直接与电阻R或小灯泡L连接成闭合电路，由图像可知（　　）

A. 电源电动势为3V，内阻为0.5Ω

B. R为定值电阻，其阻值为0.5Ω

C. L接入电源时的电阻为1.5Ω

D. R接入电源时电源的输出功率大于L接入电源时电源的输出功率

6. 如图所示，电源电动势为E，内阻为r，滑动变阻器总电阻为R，所有电表均为理想表。当滑片由左向右滑动时，关于各表示数变化描述正确的是（　　）

A. 示数一直减小 B. 示数先增大再减小

C 示数先减小再增大 D. V示数先增大再减小

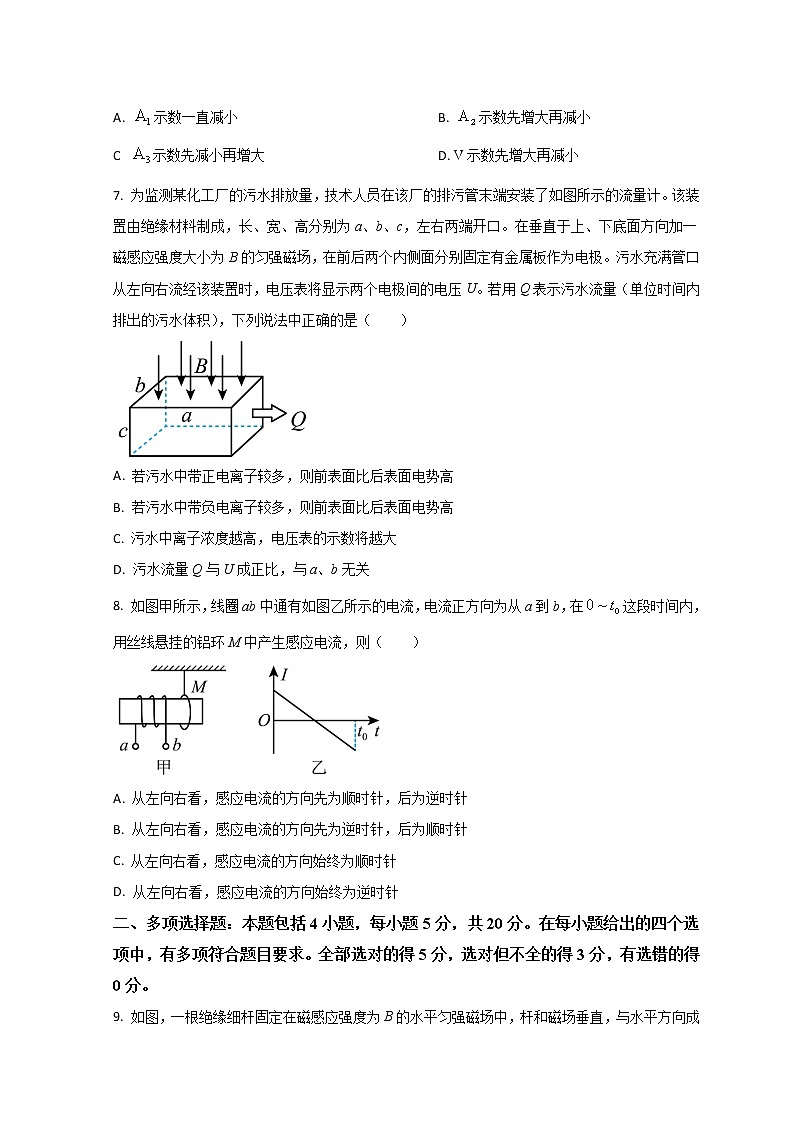

7. 为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计。该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口。在垂直于上、下底面方向加一磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极。污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U。若用Q表示污水流量（单位时间内排出的污水体积），下列说法中正确的是（　　）

A. 若污水中带正电离子较多，则前表面比后表面电势高

B. 若污水中带负电离子较多，则前表面比后表面电势高

C. 污水中离子浓度越高，电压表的示数将越大

D. 污水流量Q与U成正比，与a、b无关

8. 如图甲所示，线圈ab中通有如图乙所示的电流，电流正方向为从a到b，在这段时间内，用丝线悬挂的铝环M中产生感应电流，则（　　）

A. 从左向右看，感应电流的方向先为顺时针，后为逆时针

B. 从左向右看，感应电流的方向先为逆时针，后为顺时针

C. 从左向右看，感应电流的方向始终为顺时针

D. 从左向右看，感应电流的方向始终为逆时针

二、多项选择题：本题包括4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。

9. 如图，一根绝缘细杆固定在磁感应强度为B的水平匀强磁场中，杆和磁场垂直，与水平方向成角。杆上套一个质量为m、电量为＋q的小球。小球与杆之间的动摩擦因数为，从A点开始由静止释放小球，使小球沿杆向下运动。设磁场区域很大，杆足够长。已知重力加速度为g。则下列叙述中正确的是（　　）

A. 小球运动的速度先增大后不变

B. 小球运动加速度先增大到，然后减小到零

C. 小球的速度达到最大速度一半时加速度一定是

D. 小球的速度达到最大速度一半时加速度可能是

10. 、两个离子同时从匀强磁场的直边界的、点分别以和（与边界的夹角）射入磁场，又同时分别从、点穿出，如图所示．设边界上方的磁场范围足够大，下列说法中正确的是（    ）

A. 为正离子，的负离子

B. 、两离子运动半径之比

C. 、两离子速率之比

D. 、两离子的比荷之比为

11. 如图甲所示，水平传送带足够长，沿顺时针方向匀速运动，某绝缘带电物块无初速度地从最左端放上传送带。该装置处于垂直纸面向外的匀强磁场中，物块运动的图像如图乙所示，物块带电量保持不变，下列说法正确的是（　　）

A. 物块带负电

B. 1s后物块与传送带共速，所以传送带的速度为0.5m/s

C. 若增大传送带的速度，其他条件不变，则物块最终达到的最大速度也会增大

D. 传送带的速度可能比0.5m/s大

12. 下图是一个回旋加速器示意图，其核心部分是两个D形金属盒，两金属盒置于匀强磁场中，并分别与高频交流电源相连。现分别加速氘核（）和氦核（），下列说法正确的是（　　）

A. 它们的最大速度相同

B. 它们的最大动能相同

C. 两次所接高频交流电源的频率相同

D. 仅增大高频交流电源的频率即可增大粒子的最大动能

三、实验题：本题共18分。把答案填在答题卡的横线上或按题目要求做答。

13. 如图：用螺旋测微器测得导体棒的直径为________mm；用游标卡尺测得导体棒的长度为________cm。

14. 图甲使用0.6A量程时，表针示数是___________A；图乙使用3V量程，表针示数为___________V。

15. 某同学用如图所示电路探究小灯泡伏安特性，

要求小灯泡的电压在0V-2.5V范围内均可测量，所用器材有：

小灯泡（额定电压2.5V，额定电流0.3A）

电压表（量程300mV，内阻）

电流表（量程300mA，内阻约）

定值电阻

滑动变阻器（阻值）    滑动变阻器（阻值）

滑动变阻器（阻值）    电阻箱（最大阻值）

电源E（电动势6V，内阻约）    开关S、导线若干。

完成下列填空：

（1）有3个阻值分别为、、的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的曲线，应选取阻值为___________的定值电阻；

（2）图示电路中，滑动变阻器应选_______（填“、”或“”）；闭合开关前，滑动变阻器的滑片应置于变阻器的________（填“a”或“b”）端；

（3）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将的阻值调整为___________。

（4）由于存在误差，a线为本实验依据实验数据描绘的实验图线。若消除误差后，你认为小灯泡的真实U-I图线应为图中图线___________（选填“b”或“c”）。

四、计算题：本题共3小题，共30分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

16. 如图所示，电流表读数0.75A，电压表读数2V，。若某个电阻发生断路，将使安培表读数变0.8A，电压表读数变为3.2V，（安培表、电压表均为理想电表）求：

（1）烧断的电阻是哪一只？

（2）电动势E和电阻的数值各是多少？

17. 某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间磁感应强度的大小均为B，磁极宽度均为L。忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接、当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动（骨架与磁极不接触），随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止。此时根据对应的供电电流I，可确定重物的质量。已知线圈匝数为n，线圈电阻为R，重力加速度为g。

（1）供电电流I是从C端，还是从D端流入；

（2）求重物质量与电流的关系。

18. 东方超环，俗称“人造小太阳”，是中国科学院自主研制的磁约束核聚变实验装置。该装置需要将加速到较高速度的离子束变成中性粒子束，没有被中性化的高速带电离子需要利用“偏转系统”将带电离子从粒子束剥离出来。假设“偏转系统”的原理如图所示，混合粒子束先通过加有电压的两极板再进入偏转磁场中，中性粒子继续沿原方向运动，被接收器接收；未被中性化的带电离子一部分打到下极板，剩下的进入磁场发生偏转被吞噬板吞噬。已知离子带正电、电荷量为q，质量为m，两极板间电压为U，间距为d，极板长度为2d，吞噬板长度为2d，离子和中性粒子的重力可忽略不计，不考虑混合粒子间的相互作用。

（1）要使的离子能直线通过两极板，则需在极板间施加一垂直于纸面的匀强磁场B1，求B1的大小；

（2）直线通过极板的离子以进入垂直于纸面向外的矩形匀强磁场区域。已知磁场，若离子全部能被吞噬板吞噬，求矩形磁场B2的最小面积；

（3）若撤去极板间磁场B1，且B2边界足够大。若粒子束由速度为、、的三种离子组成，有部分带电离子会通过两极板进入偏转磁场，最终被吞噬板吞噬，求磁场B2的取值范围。

青岛二中2022—2023学年第一学期期中考试—高二试题

物理答案

一、单项选择题：本题包括8小题，每小题4分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的。

【1题答案】

【答案】D

【2题答案】

【答案】C

【3题答案】

【答案】B

【4题答案】

【答案】D

【5题答案】

【答案】D

【6题答案】

【答案】A

【7题答案】

【答案】D

【8题答案】

【答案】C

二、多项选择题：本题包括4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。

【9题答案】

【答案】ABC

【10题答案】

【答案】BD

【11题答案】

【答案】AD

【12题答案】

【答案】AC

三、实验题：本题共18分。把答案填在答题卡的横线上或按题目要求做答。

【13题答案】

【答案】    ①. 4.585    ②. 4.245

【14题答案】

【答案】    ①. 0.35    ②. 1.70

【15题答案】

【答案】    ①. 10    ②.     ③. a    ④. 2700##    ⑤. b

四、计算题：本题共3小题，共30分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

【16题答案】

【答案】（1）；（2）4V；8

【17题答案】

【答案】(1)从D端流入；(2)

【18题答案】

【答案】（1）；（2）；（3）
