2018-2022年福建中考物理5年真题1年模拟汇编 专题15 安全用电（家庭用电）（学生卷+教师卷）

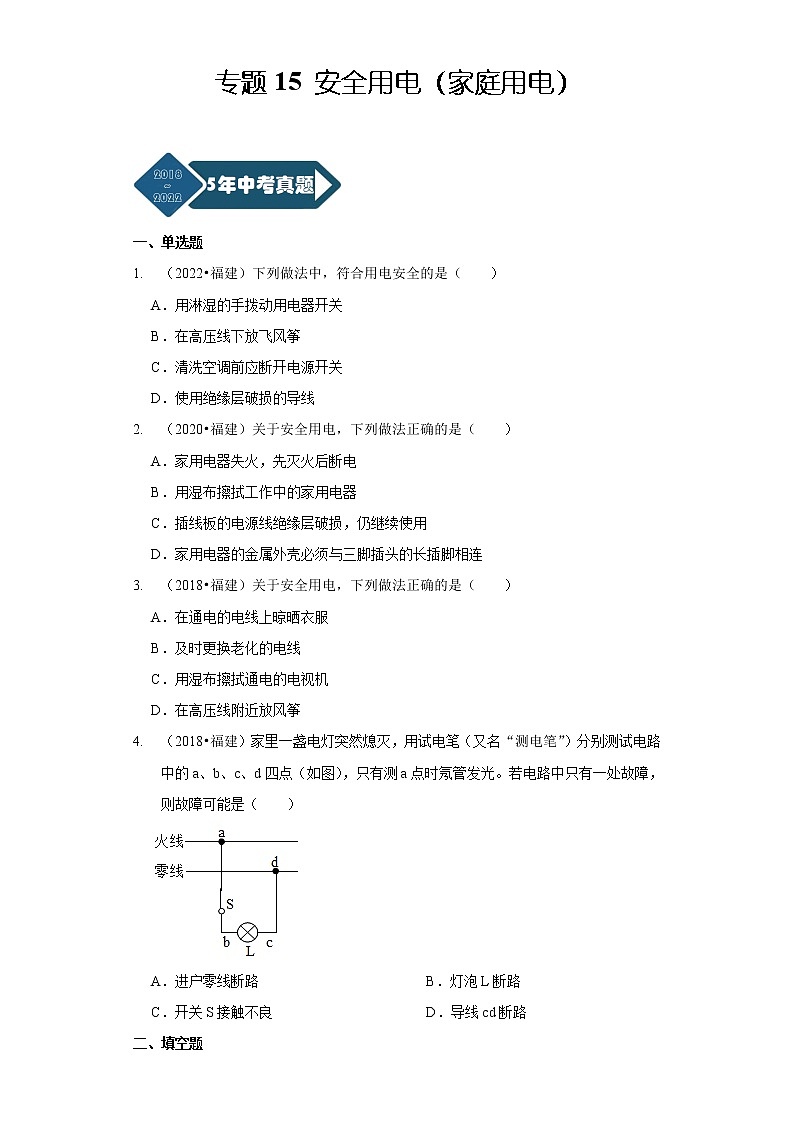

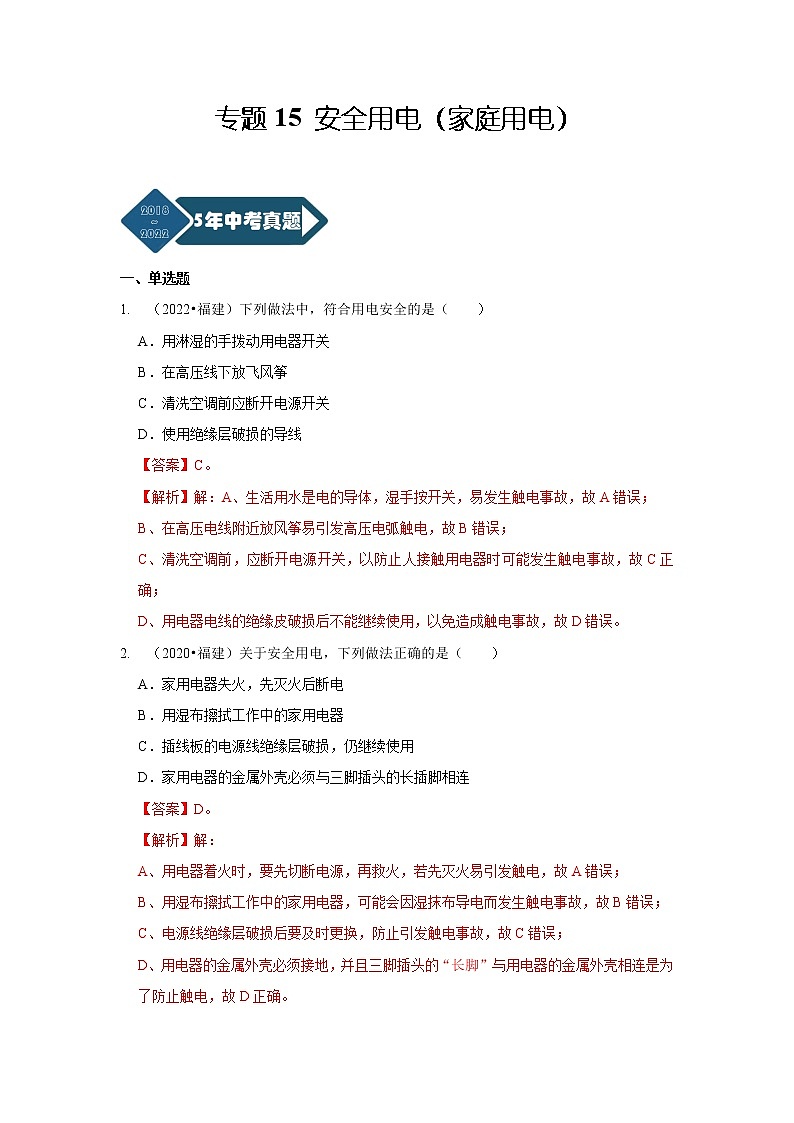

专题15 安全用电（家庭用电）

一、单选题

1. （2022•福建）下列做法中，符合用电安全的是（　　）

A．用淋湿的手拨动用电器开关

B．在高压线下放飞风筝

C．清洗空调前应断开电源开关

D．使用绝缘层破损的导线

2. （2020•福建）关于安全用电，下列做法正确的是（　　）

A．家用电器失火，先灭火后断电

B．用湿布擦拭工作中的家用电器

C．插线板的电源线绝缘层破损，仍继续使用

D．家用电器的金属外壳必须与三脚插头的长插脚相连

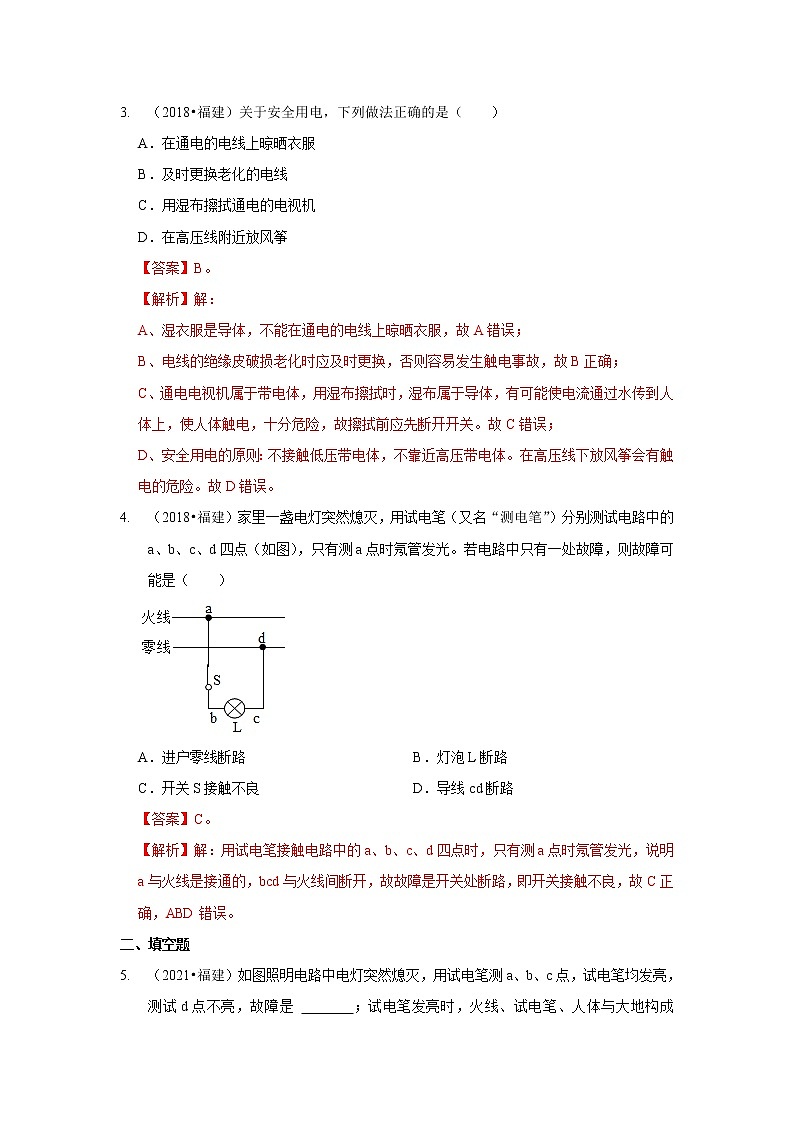

3. （2018•福建）关于安全用电，下列做法正确的是（　　）

A．在通电的电线上晾晒衣服

B．及时更换老化的电线

C．用湿布擦拭通电的电视机

D．在高压线附近放风筝

4. （2018•福建）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）

A．进户零线断路 B．灯泡L断路

C．开关S接触不良 D．导线cd断路

二、填空题

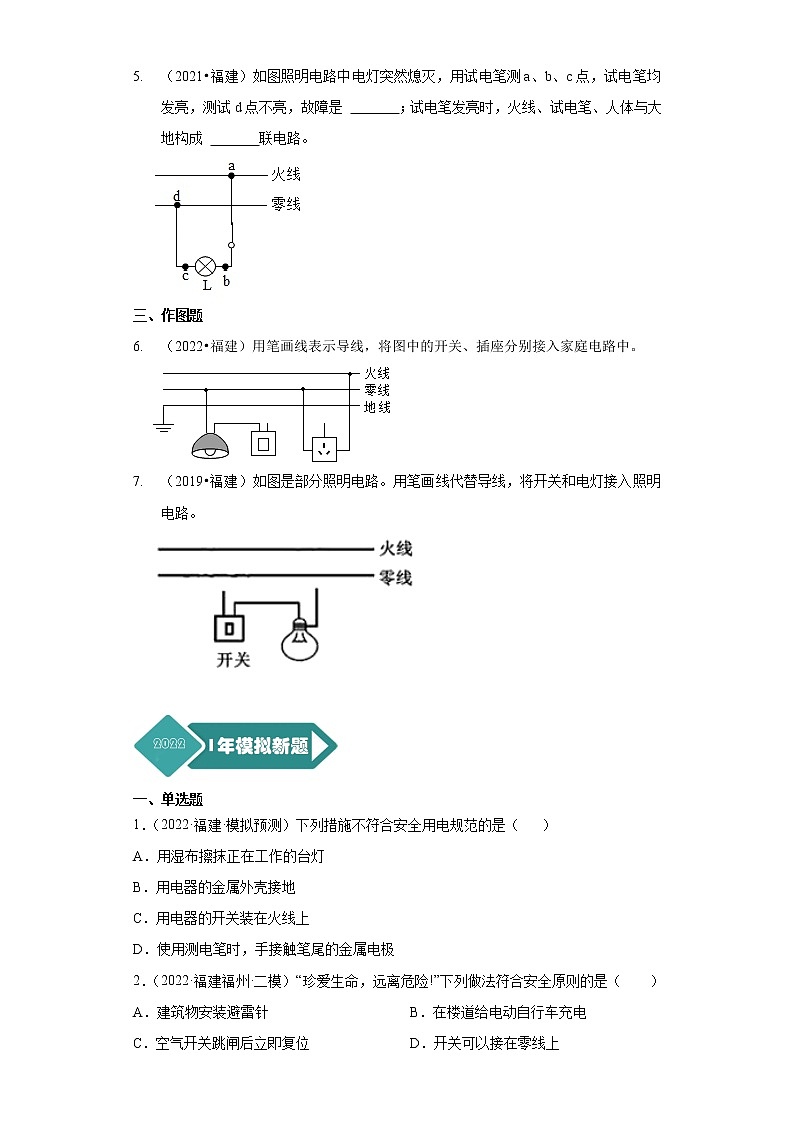

5. （2021•福建）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是 　   　；试电笔发亮时，火线、试电笔、人体与大地构成 　   　联电路。

三、作图题

6. （2022•福建）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。

7. （2019•福建）如图是部分照明电路。用笔画线代替导线，将开关和电灯接入照明电路。

一、单选题

1．（2022·福建·模拟预测）下列措施不符合安全用电规范的是（       ）

A．用湿布擦抹正在工作的台灯

B．用电器的金属外壳接地

C．用电器的开关装在火线上

D．使用测电笔时，手接触笔尾的金属电极

2．（2022·福建福州·二模）“珍爱生命，远离危险!”下列做法符合安全原则的是（　　）

A．建筑物安装避雷针 B．在楼道给电动自行车充电

C．空气开关跳闸后立即复位 D．开关可以接在零线上

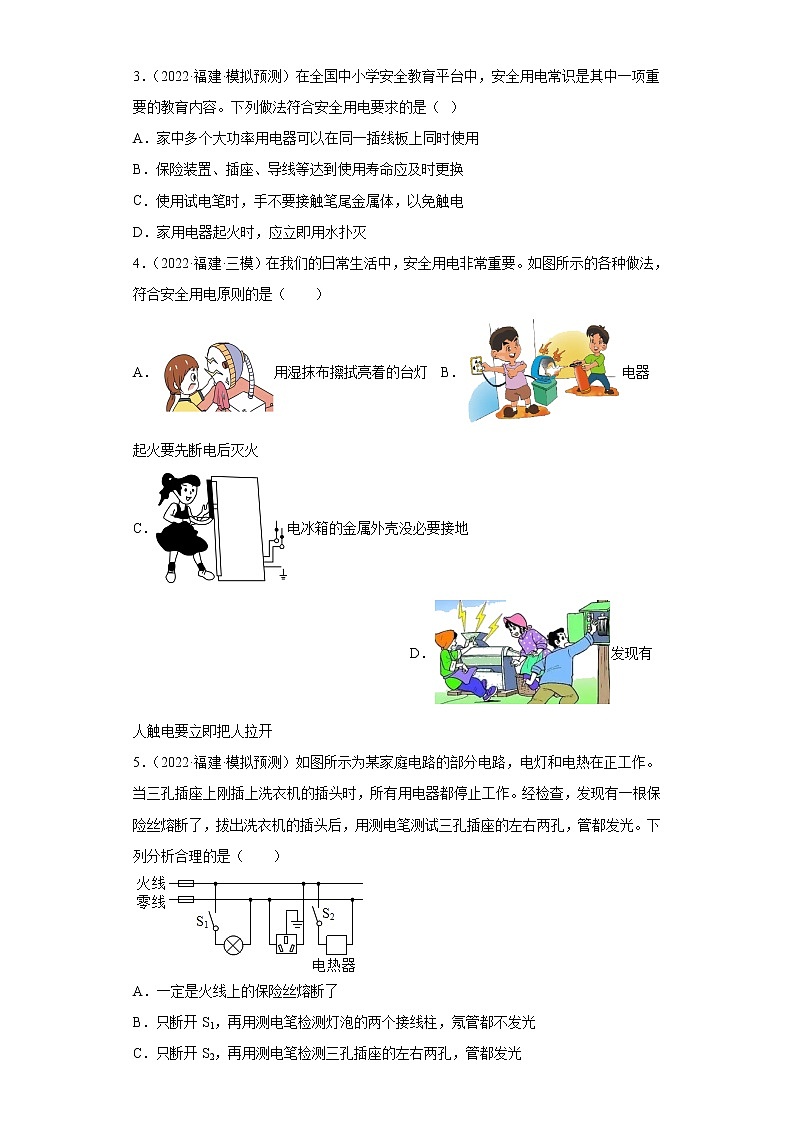

3．（2022·福建·模拟预测）在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（   ）

A．家中多个大功率用电器可以在同一插线板上同时使用

B．保险装置、插座、导线等达到使用寿命应及时更换

C．使用试电笔时，手不要接触笔尾金属体，以免触电

D．家用电器起火时，应立即用水扑灭

4．（2022·福建·三模）在我们的日常生活中，安全用电非常重要。如图所示的各种做法，符合安全用电原则的是（　　）

A．用湿抹布擦拭亮着的台灯 B．电器起火要先断电后灭火

C．电冰箱的金属外壳没必要接地 D．发现有人触电要立即把人拉开

5．（2022·福建·模拟预测）如图所示为某家庭电路的部分电路，电灯和电热在正工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，管都发光。下列分析合理的是（　　）

A．一定是火线上的保险丝熔断了

B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光

C．只断开S2，再用测电笔检测三孔插座的左右两孔，管都发光

D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光

6．（2022·福建南平·一模）吃火锅时，由于三孔插座不够用，小华爸爸决定将如图所示的电火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　）

A．两孔插座短路

B．电火锅不能工作

C．电火锅的金属外壳和地线断开

D．家庭电路中的电流过大，空气开关跳闸

7．（2022·福建·模拟预测）如图所示的做法中符合安全用电原则的是（　　）

A．用湿抹布擦发光的灯泡

B．发现有人触电迅速切断电源

C．用手指触碰插座的插孔

D．多个大功率用电器同时用一个插座

二、填空题

8．（2022·福建福州·一模）在家庭电路中，各用电器之间的连接方式是 ______联。当小榕把台灯插头插进插座时，空气开关立刻“跳闸”，而此时并未使用大功率用电器，其原因可能是______。

9．（2022·福建南平·二模）小明同学想在家里安装一盏照明灯，如图1是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在______（选填“1”或“2”）框中；为了检测家庭电路中插座右孔连接的是不是火线，应使用如图2中______（选填“甲”或“乙”）所示的握测电笔的方法。

10．（2022·福建·模拟预测）家庭电路中用试电笔来检测火线和零线，正确使用试电笔的方法为图______所示。在如图丙所示的电路中，闭合开关后，灯不亮，用试电笔接触A、B、C点，氖管均发光，接触D点氖管不发光，则电路故障是______。

11．（2022·福建泉州·一模）如图所示是家庭部分电路图，为了安全用电，熔断器应串联接在干路的______（选填“火线”或“零线”）上。小红家的电子式电能表表盘土标有“3600imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，则L1的实际功率是______W。

三、作图题

12．（2022·福建·模拟预测）声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．

(    )

13．（2022·福建南平·一模）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．

(       )

14．（2022·福建福州·一模）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

15．（2022·福建漳州·模拟预测）请用笔画线代替导线将电路补充完整，要求开关控制插座。

16．（2022·福建漳州·一模）请用笔画线代替导线，将图中的电灯、开关和插座正确接人家庭电路中。

17．（2022·福建福州·模拟预测）请用笔画线，将图中的电灯、开关和插座正确接入家庭电路中。

18．（2022·福建泉州·模拟预测）小旭家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔，他设计的电路如图所示。请把灯和USB接口正确接入电路。
