大连市2022——2023学年度第一学期期中考试

九年级    物理

注意事项：

1．请在答题卡上作答，在试卷上作答无效。

2．物理试卷共四大题，1~31小题，满分90分。

一、选择题（本题共14小题，每小题2分，共28分）

注意：第1~10小题中，每小题只有一个选项正确。

1．下列材料中，通常情况下属于绝缘体的是 （     ）

A．钢尺     B．人体     C．塑料     D．盐水

2．下列现象中，通过热传递改变内能的是（     ）

A．太阳照射沙子，沙子变热      B．反复弯折铁丝，铁丝变热

C．两手相互摩擦，手掌变热      D．钢锯锯断木头，钢锯变热

3．四冲程内燃机在一个工作循环中，内能转化为机械能的冲程是（     ）

A．吸气冲程    B．压缩冲程    C．做功冲程    D．排气冲程

4．甲、乙两个轻质小球互相吸引，带正电的玻璃棒与甲小球互相排斥，则乙小球（     ）

A．一定带正电   B．一定带负电   C．一定不带电   D．可能带电，可能不带电

5．滑动变阻器改变接入电路电阻大小的方法是（     ）

A．改变导体材料         B．改变接入电路导体的长度

C．改变导体横截面积        D．改变接入电路导体的温度

6．2022年6月5日上午，神舟十四号载人飞船搭载长征二号运载火箭在酒泉卫星发射中心成功发射，3名宇航员将在太空进行为期6个月的科学实验探究和生活。长征二号运载火箭用了液态氢作为燃料，主要原因是因为液态氢的（     ）

A．热值高    B．比热容小    C．沸点高    D．燃点高

7．一根电阻丝，下列操作能使其电阻变大的是（     ）

A．把它剪去一半   B．把它对折使用   C．把它拉长一倍   D．减小它两端电压

8．小明针对十字路口交替工作的红、绿信号灯，绘制出如下电路图，其中可行的是（     ）

9．如图1所示电路中，两电压表的规格相同（两个量程为0~3 V和0~15 V），闭合开关S，两个电阻均有电流通过，两电压表指针偏转角度相同，则R1和R2的比值（     ）

A．1:5     B．5:1     C．1:4     D．4:1

10．如图2所示电路，开关S闭合时，电流表有示数，电压表无示数；开关S断开时，电流表、电压表均无示数，电路仅有一处故障，下列说法正确的是（     ）

A．电阻R1断路   B．电阻R2断路   C．电阻R2短路   D．电阻R3断路

注意：第11~14题中，每题至少有两个选项正确。

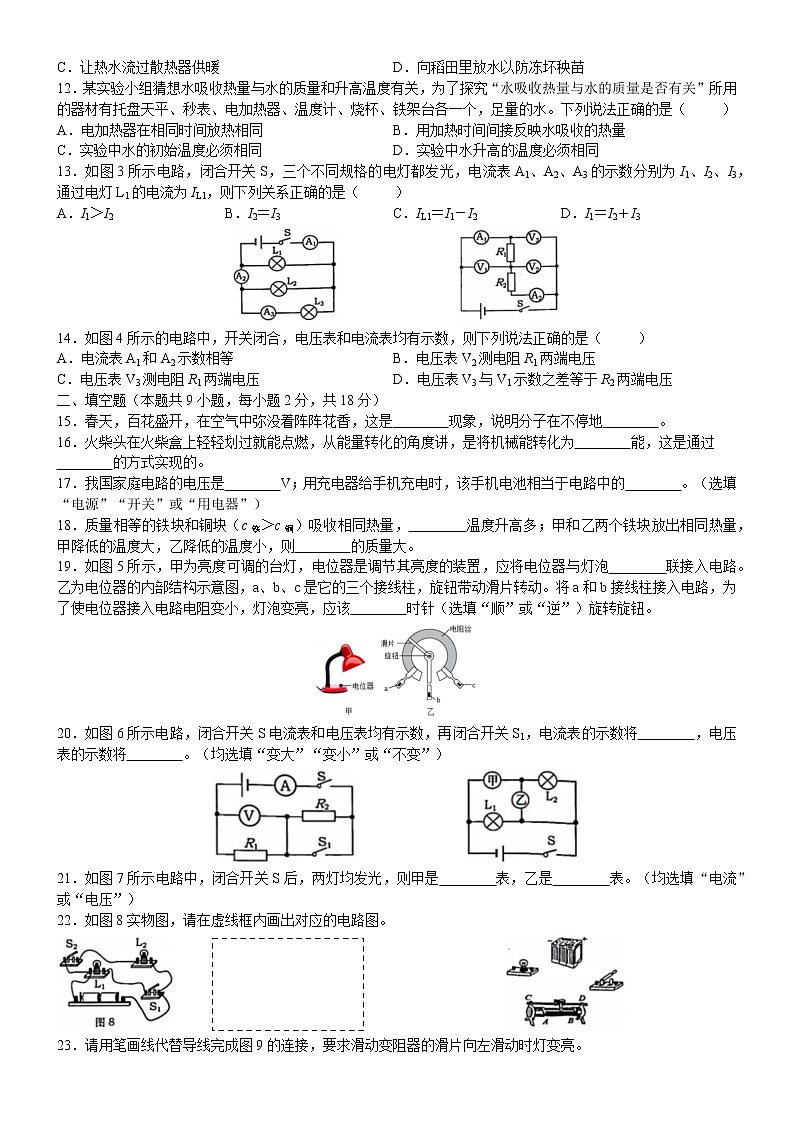

11．水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性有关的是（     ）

A．炎热夏天洒水降温        B．发动机用循环水冷却

C．让热水流过散热器供暖       D．向稻田里放水以防冻坏秧苗

12．某实验小组猜想水吸收热量与水的质量和升高温度有关，为了探究“水吸收热量与水的质量是否有关”所用的器材有托盘天平、秒表、电加热器、温度计、烧杯、铁架台各一个，足量的水。下列说法正确的是（     ）

A．电加热器在相同时间放热相同     B．用加热时间间接反映水吸收的热量

C．实验中水的初始温度必须相同     D．实验中水升高的温度必须相同

13．如图3所示电路，闭合开关S，三个不同规格的电灯都发光，电流表A1、A2、A3的示数分别为I1、I2、I3，通过电灯L1的电流为IL1，则下列关系正确的是（     ）

A．I1＞I2    B．I2＝I3     C．IL1＝I1－I2   D．I1＝I2＋I3

14．如图4所示的电路中，开关闭合，电压表和电流表均有示数，则下列说法正确的是（     ）

A．电流表A1和A2示数相等      B．电压表V2测电阻R1两端电压

C．电压表V3测电阻R1两端电压     D．电压表V3与V1示数之差等于R2两端电压

二、填空题（本题共9小题，每小题2分，共18分）

15．春天，百花盛开，在空气中弥没着阵阵花香，这是        现象，说明分子在不停地        。

16．火柴头在火柴盒上轻轻划过就能点燃，从能量转化的角度讲，是将机械能转化为        能，这是通过

        的方式实现的。

17．我国家庭电路的电压是        V；用充电器给手机充电时，该手机电池相当于电路中的        。（选填“电源”“开关”或“用电器”）

18．质量相等的铁块和铜块（c铁＞c铜）吸收相同热量，        温度升高多；甲和乙两个铁块放出相同热量，甲降低的温度大，乙降低的温度小，则        的质量大。

19．如图5所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，应将电位器与灯泡        联接入电路。乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。将a和b接线柱接入电路，为了使电位器接入电路电阻变小，灯泡变亮，应该        时针（选填“顺”或“逆”）旋转旋钮。

20．如图6所示电路，闭合开关S电流表和电压表均有示数，再闭合开关S1，电流表的示数将        ，电压表的示数将        。（均选填“变大”“变小”或“不变”）

21．如图7所示电路中，闭合开关S后，两灯均发光，则甲是        表，乙是        表。（均选填“电流”或“电压”）

22．如图8实物图，请在虚线框内画出对应的电路图。

23．请用笔画线代替导线完成图9的连接，要求滑动变阻器的滑片向左滑动时灯变亮。

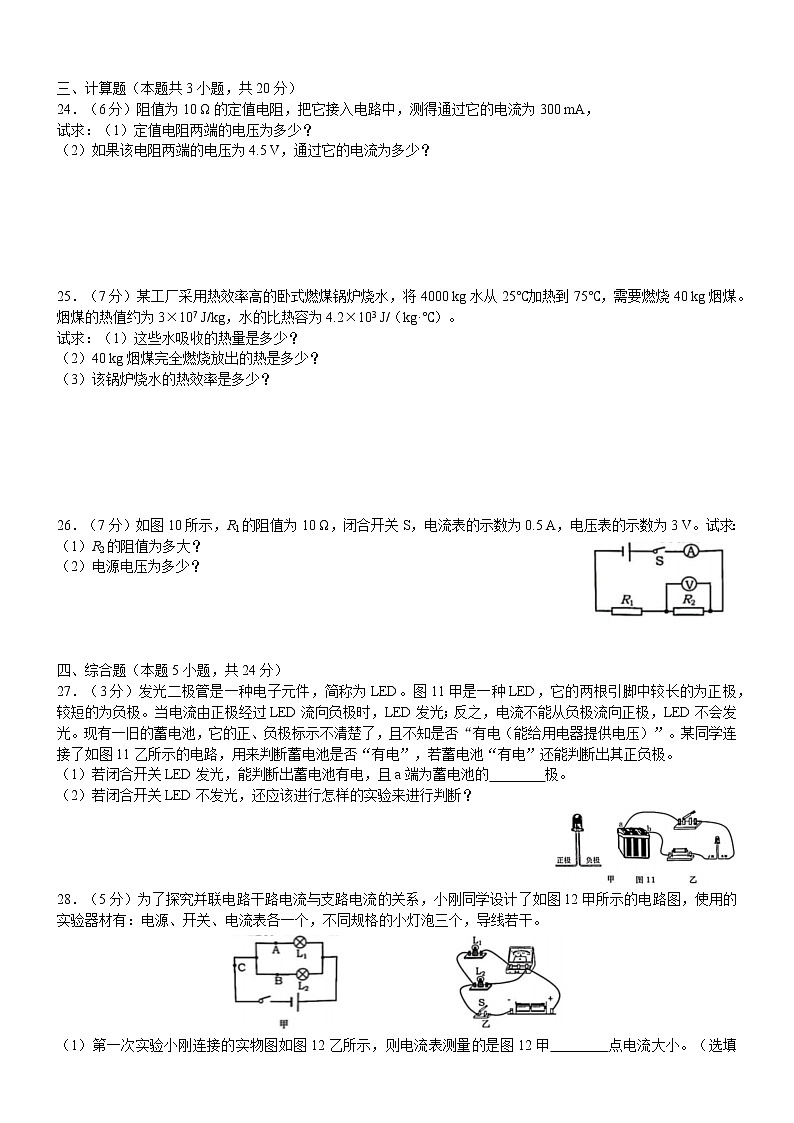

三、计算题（本题共3小题，共20分）

24．（6分）阻值为10 Ω的定值电阻，把它接入电路中，测得通过它的电流为300 mA，

试求：（1）定值电阻两端的电压为多少？

（2）如果该电阻两端的电压为4.5 V，通过它的电流为多少？

25．（7分）某工厂采用热效率高的卧式燃煤锅炉烧水，将4000 kg水从25℃加热到75℃，需要燃烧40 kg烟煤。烟煤的热值约为3×107 J/kg，水的比热容为4.2×103 J/（kg·℃）。

试求：（1）这些水吸收的热量是多少？

（2）40 kg烟煤完全燃烧放出的热是多少？

（3）该锅炉烧水的热效率是多少？

26．（7分）如图10所示，R1的阻值为10 Ω，闭合开关S，电流表的示数为0.5 A，电压表的示数为3 V。试求：

（1）R2的阻值为多大？

（2）电源电压为多少？

四、综合题（本题5小题，共24分）

27．（3分）发光二极管是一种电子元件，简称为LED。图11甲是一种LED，它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不会发光。现有一旧的蓄电池，它的正、负极标示不清楚了，且不知是否“有电（能给用电器提供电压）”。某同学连接了如图11乙所示的电路，用来判断蓄电池是否“有电”，若蓄电池“有电”还能判断出其正负极。

（1）若闭合开关LED发光，能判断出蓄电池有电，且a端为蓄电池的        极。

（2）若闭合开关LED不发光，还应该进行怎样的实验来进行判断？

28．（5分）为了探究并联电路干路电流与支路电流的关系，小刚同学设计了如图12甲所示的电路图，使用的实验器材有：电源、开关、电流表各一个，不同规格的小灯泡三个，导线若干。

（1）第一次实验小刚连接的实物图如图12乙所示，则电流表测量的是图12甲        点电流大小。（选填“A”“B”或“C”）

（2）小刚闭合开关，发现电灯L1发光，电流表有示数，而电灯L2不发光，他猜想可能是L2灯座短路或L2灯丝断路。

①同组的同学马上指出不可能是L2灯座短路，请帮他写出理由。                                。

②小刚拿来电压表并联在L2两端，他根据电压表示数能否判断L2灯丝是否断路？        ，

请分析说明                        。

（3）实验中，电流表用“0~0.6 A”的量程测完A、B、C三点电流，完成了第一次实验。第二次实验在“试触”时，发现干路电流为2 A，则电流表用“0~3 A”的量程完成了第二次实验。那么第一次实验是否需要将电流表改成“0~3 A”的量程重新进行？        。

29．（5分）小明知道导体的电阻与导体的长度、横截面积和材料有关，为了探究“导体的电阻与导体的长度的关系”。实验器材有：电源、开关、电流表各一个，长短不同的镍铬合金丝两根，导线若干。

（1）小明应该选用        镍铬合金丝来完成实验。（选填“长”或“短”）

（2）连接电路如图13甲所示，他连完最后一跟导线时，电流表指针立即向右偏转示数如图13乙，则此时电路中电流为        A。他连接电路时的错误是                。

（3）小明设计的记录实验数据的表格如下：

表中①应该填写的是                        。

（4）小明进行实验操作并将数据记录表中，分析表中数据可以得到的结论是                        。

30．（5分）小明在做“探究电压一定时，通过导体的电流和导体电阻的关系”的实验中，所用的器材有：电源、开关、电压表、电流表、滑动变阻器、5 Ω、10 Ω、15 Ω的定值电阻各一个，导线若干。他将实物连接如图14所示电路。

（1）请指出图中连接的错误之处。（至少两处）

①                                          ；②                                          。

（2）改正电路的错误后，小明应分别将5 Ω、10 Ω和15 Ω电阻接入电路，每次闭合开关后，首先应该调节

                        ，使                        保持不变，然后再记录电流表示数。

（3）小明将15 Ω电阻接入电路时，发现无论怎样调节，都无法使电压表的示数达到预定值，原因是电压的预设值较        。（选填“大”或“小”）

31．（6分）某同学在探究“电阻一定时，通过导体的电流与导体两端的电压的关系”的实验中，所用的实验器材有：两节干电池，滑动变阻器、电流表、电压表、10 Ω的定值电阻及开关各一个，导线若干。

（1）图15是该同学连接的部分电路，请用笔画线，将图中的实验电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片移至        端（选填“a”或“b”）。

（3）该同学进行实验，记录的实验数据如下表：

电阻R＝10 Ω

①请在方格纸上画出电流I与电压U的关系图象。

②分析图象得出的探究结论是：                                          。

（4）为了使探究结论具有普遍性应该                                          。

大连市2022——2023学年度第一学期期中考试

九年级    物理

参考答案与评分标准

一、选择题（本题共14小题，每小题2分，共28分）

二、填空题（本题共 9 小题，每小题 2 分，共 18 分）

15．扩散；运动   16．内；做功   17．220；用电器   18．铜；乙

19．串；逆    20．变大；变大   21．电流；电压

22．如图1（电灯并联1分，开关1分）    23．如图2（串联1分，滑动变阻器1分）

三、计算题（本题共 3 小题，共 20 分）

24．（6分）

（1）300 mA＝0.3 A （1分）

I＝U/R （1分）   U1＝I1R （1分）＝0.3 A×10 Ω＝3 V （1分）

（2）I2＝U2/R （1分）＝4.5 V/10 Ω＝0.45 A （1分）

答：（1）定值电阻两端的电压为3 V。（2）如果该电阻两端的电压为4.5 V，通过它的电流为0.45 A。

25．（7分）

解：（1）Δt＝75 ℃－25 ℃＝50 ℃  （1分）

c＝Q/mΔt   （1分）

Q吸＝cm水Δt

＝4.2×103 J/（kg·℃）×4000 kg×50 ℃＝8.4×108 J （1 分）

（2）q＝Q放/m  （1分）

Q放＝m煤q＝40 kg×3×107 J/kg＝1.2×109 J  （1分）

（3）η＝Q吸/Q放    （1分）

＝8.4×108 J/（1.2×109 J）＝70 %     （1分）

答：（1）水吸收的热量是8.4×108 J。（2）烟煤完全燃烧放出的热量是1.2×109 J。

（3）锅炉烧水的热效率为70 %。

26．（7分）

（1）I＝U/R （1分）

R2＝U2/I2 （1分）＝3 V/0.5 A＝6 Ω （1分）

（2）∵R1和R2串联    ∴I1＝I2＝0.5 A （1分）

U1＝I1R1 （1分）＝0.5 A×10 Ω＝5 V （1分）

U电源＝U1＋U2＝5 V＋3 V＝8 V （1分）

答：（1）R2的阻值为6 Ω。 （2）电源电压为8 V。

四、综合题（本题共5小题，共24分）

27．（1）负 （1分）

（2）改变 LED正、负极连进电路。（或者调换电源正负极连接电路）（1分）

闭合开关，若LED 依然不发光，说明蓄电池没电了；若发光说明有电且a端为蓄电池的正极。（1分）

28．（5分）

（1） A （1分）

（2）①L2灯座短路，电路短路，电灯L1不能发光。（1分）

②否；（1分）两灯并联，电压表测电源电压，无论L2灯丝是否断路，电压表示数均为电源电压（1分）

（3）否（1分）

29．（5分）

（1）长 （1分）

（2）2.4；连接电路时，开关没有断开。（2分）

（3）①横截面积（1分）

（4）材料和横截面积相同时，导体长度越长，电阻越大。（1分）

30．（5分）

（1）①电流表的正负接线柱接反了    ②电压表测量定值电阻两端电压

③电压表的量程选择错误（只答出两条即可） （2分）

（2）滑动变阻器的滑片；电压表示数（2分）  （3）小

31．（6分）

（1）如图3所示（1分）

（2）b（1分）

（3）①如图4（描点1分，连线1分）（2分）

②电阻一定时，通过导体的电流与导体两端的电压成正比。（1分）

（4）改变定值电阻的阻值两次，重复上述实验。（1分）
