广东省广州市第四中学2022-2023学年九年级上学期期中考试物理试卷

这是一份广东省广州市第四中学2022-2023学年九年级上学期期中考试物理试卷，共8页。试卷主要包含了 选择题等内容，欢迎下载使用。

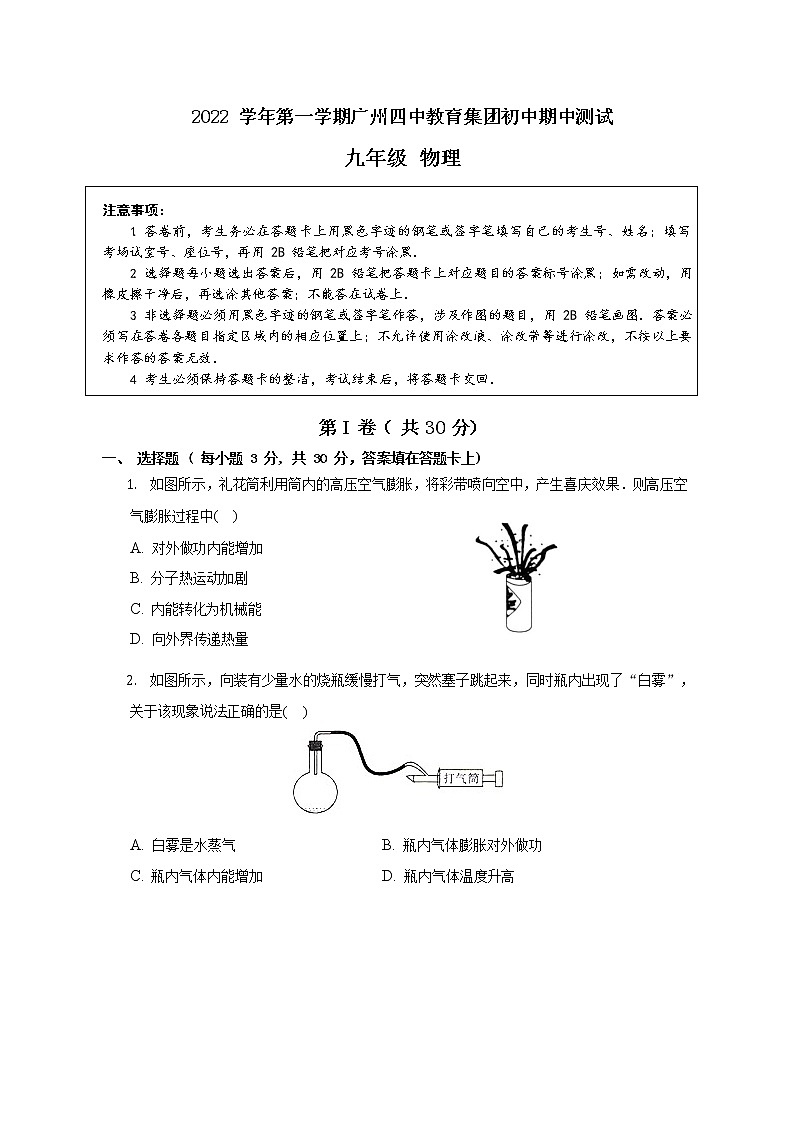

注意事项：
答卷前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号，再用 2B 铅笔把对应考号涂黑．
选择题每小题选出答案后，用 2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．
非选择题必须用黑色字迹的钢笔或签字笔作答，涉及作图的题目，用 2B 铅笔画图．答案必须写在答卷各题目指定区域内的相应位置上；不允许使用涂改液、涂改带等进行涂改，不按以上要求作答的答案无效．
考生必须保持答题卡的整洁，考试结束后，将答题卡交回．
第I 卷（ 共 30 分）
一、 选择题 ( 每小题 3 分, 共 30 分，答案填在答题卡上)
如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果．则高压空气膨胀过程中()
对外做功内能增加
分子热运动加剧
内能转化为机械能
向外界传递热量
如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”， 关于该现象说法正确的是()
A. 白雾是水蒸气B. 瓶内气体膨胀对外做功
C. 瓶内气体内能增加D. 瓶内气体温度升高

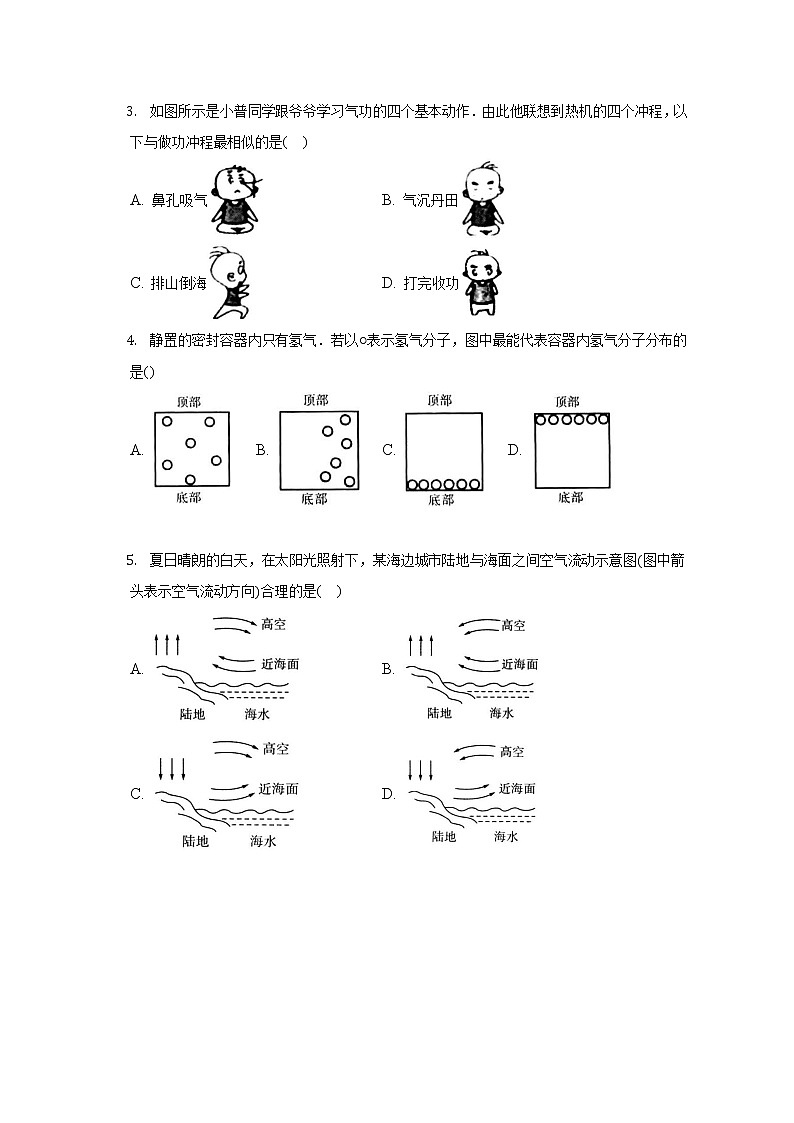

如图所示是小普同学跟爷爷学习气功的四个基本动作．由此他联想到热机的四个冲程，以下与做功冲程最相似的是()
A. 鼻孔吸气B. 气沉丹田
C. 排山倒海D. 打完收功
静置的密封容器内只有氢气．若以○表示氢气分子，图中最能代表容器内氢气分子分布的是()
A.B.C.D.
夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图(图中箭头表示空气流动方向)合理的是()
A.B.
C.D.

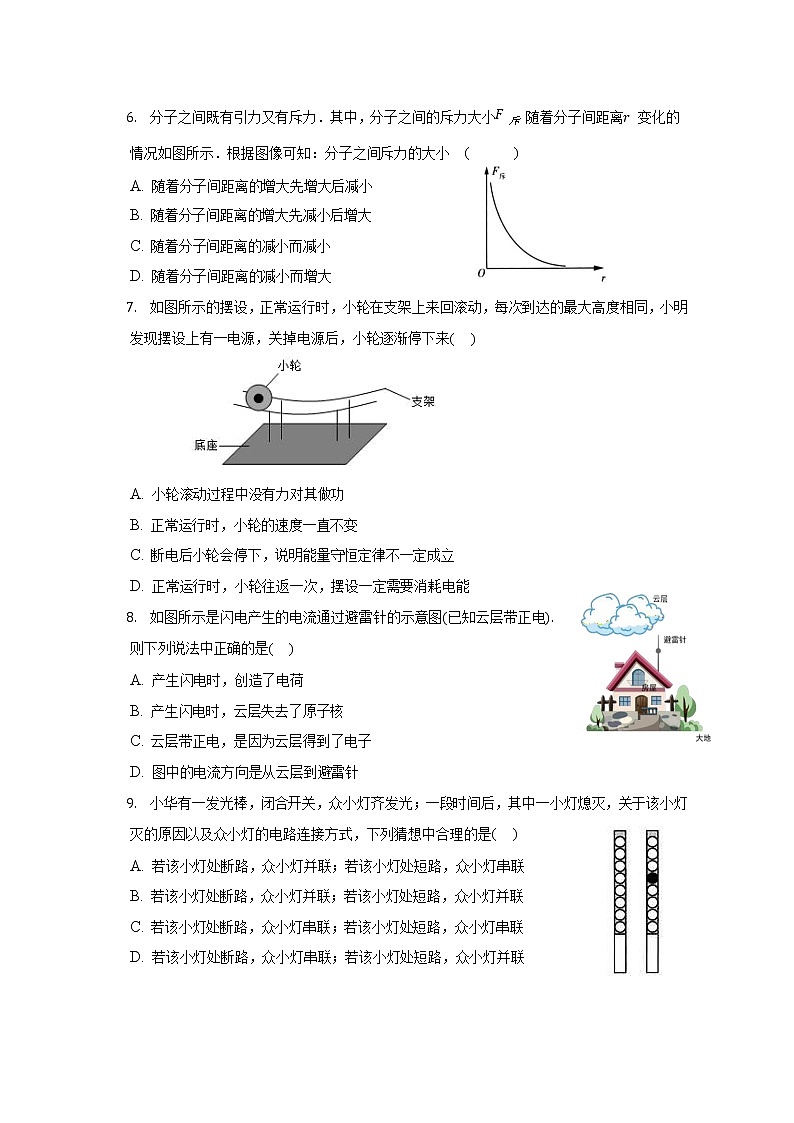

分子之间既有引力又有斥力．其中，分子之间的斥力大小?斥 随着分子间距离?变化的情况如图所示．根据图像可知：分子之间斥力的大小 ( )
随着分子间距离的增大先增大后减小
随着分子间距离的增大先减小后增大
随着分子间距离的减小而减小
随着分子间距离的减小而增大
如图所示的摆设，正常运行时，小轮在支架上来回滚动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐渐停下来()
小轮滚动过程中没有力对其做功
正常运行时，小轮的速度一直不变
断电后小轮会停下，说明能量守恒定律不一定成立
正常运行时，小轮往返一次，摆设一定需要消耗电能
如图所示是闪电产生的电流通过避雷针的示意图(已知云层带正电). 则下列说法中正确的是()
产生闪电时，创造了电荷
产生闪电时，云层失去了原子核
云层带正电，是因为云层得到了电子
图中的电流方向是从云层到避雷针
小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是()
若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
青少年科技创新材料中有一种变光二极管，电流从其?端流入时发红光，从其?端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管．发光二极管具有单向导电性，其符号为 ，当电流从“+”极流入时二极管能通电且发光，当电流从“−”极流入时二极管不能发光，则该变光二极管的内部结构可能是选项中的 ( )
A.B.
C.D.
第Ⅱ卷（非选择题 共 60 分）
（2 分）小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为 0.5kg 的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示．实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：另一种液体的比热容
为 ，这种液体在 0～15min 内放出的热量为 .
（3 分）如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管向该物体靠近，由此 (填“能”或“不能”)判断该物体为
带电体；小明用丝绸摩擦过的玻璃棒靠近该吸管时，观察到玻璃棒吸引吸管，由此可知吸管带 电，在与吸管摩擦的过程中餐巾纸 (填“失去”或“得到”)电子．
（3 分）用一电流表测电流，指针指示位置如图1 所示，此时所用量程的最小分度值是 ，
所测电流的大小为 A，如图 2 所示，所测电流是 A．
图 1 图 2
（3 分）如图所示的运油车正在卸油，快速流出的油和油罐由于 现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是
(选填“导体”或“绝缘体”)。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 (选填“向上”或“向下”)。
（2 分）如图所示，是一种定时课间音乐播放装置的原理图，“定时开关”是到达设定时间会自动断开的开关．闭合开关?，未到达设定时间时，“播放器”处于 状态；到达设定时间时，指示
灯 (填“会”或“不会”)发光，“播放器”播放音乐．
16.（17 分）(1) ①（2 分）按下图甲的电路图，连好乙图的电路。
②（1 分）发现?1比?2亮，以下说法正确的是 。
A.通过甲灯的电流大B.通过乙灯的电流大
C.通过两灯的电流一样大
③（5 分）用一根导线把?2两端接线柱连接起来时，小元发现有一灯不发光，一灯变亮。变亮的灯是 ，另一灯不发光的原因是 。
在下面方框内画出此时的电路图（发光二极管符号： ）。
④（2 分）灯泡发光时，干电池实现的能量转化是 能转化为 能。
(2)（7 分）①如图所示，在下面方框中，画出对应的电路图。
②如上图所示开关闭合前，这个电路中有灯在发光。发光的灯是 。
③闭合开关后，两灯都亮。若流过?1灯的电流为0.3?;经过?导线的电流为0.55A，求流过?2灯的电流。

17.（19 分）汽车的油耗是人们判断其性能优劣的重要标准之一。
车速?/(? ⋅ ?−1)
10
20
30
40
50
空气阻力?/102?
0.5
2.0
4.5
8.0
12.5
影响汽车油耗最主要的因素是其在行进中受到的空气阻力。研究表明，汽车在高速行驶时受到的空气阻力主要与汽车正面投影面积和汽车行驶速度有关。科研人员通过实验得到了正面投影为2?2的汽车在不同速度时受到的空气阻力，实验数据如表所示：
(1)（2 分）根据表格中的数据，在坐标图中画出汽车所受空气阻力与车速的关系。
(2)（2 分）分析表中数据或图象可知，汽车速度越大，则所受空气阻力 (选填“越大”、“越小”或“不变”)；当该汽车速度达到72km/h时，受到的空气阻力为 N 。 (3)（3 分）如图所示，图?、?、?、?是四冲程汽油机的工作示意图，图?、?是演示实验的示意图，?图是 冲程，与它原理相同的是 图所示的演示实验。汽车内某单缸汽油机飞轮某单缸汽油机飞轮转速为1200?/???，该汽油机每秒对外做功 次。
(4)质量为2.5?的小型载重汽车，车上装有6?的砂石，已知汽车在平直公路上匀速行驶时所受阻力是汽车总重的0.1倍，汽车以10?/?的速度在平直公路上匀速行驶，消耗汽油1??，行驶100?的时间。(? = 10?/??)
①（3 分）1??的汽油完全燃烧放出热量(汽油的热值取4.5 × 107?/??)；
②（9 分）该汽车发动机的效率（结果保留一位小数）。
18.（11 分）如图?所示，某公园有两个游览点(用亭子表示)，其游览的入口和出口都已确定．请按以下要求设计游览路线：
(1)（1 分）游客由入口到出口，先后经过两个游览点，请在图?甲中用笔画线画出游览路线． (2)（1 分）游客由入口到出口，每次只经过其中任意一个游览点，请在图?乙中用笔画线画出游览路线．
由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接能使它们都亮起来？
【设计实验与进行实验】
(3)（4 分）请在如图?所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．
【评估】
(4)（2 分）正确连接后闭合开关，灯泡不亮．请在下表中填写简单的检修方法．
(5)（3 分）如图?所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭．不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联．故障现象
可能原因
检修方法
灯泡不亮
示例：灯泡的灯丝断了
换灯泡
电池没电了
换电池
