2020省大庆实验中学高二下学期第四次网上周测（3.6-7）物理试题含答案

物理试题

一、单选题

1．某交变电流的电压为u＝6sin 314tV，则下列说法错误的是（    ）

A．用此交变电流作打点计时器的电源时，打点周期为0.02 s

B．把耐压值为6 V的电容器接在此电源上会被击穿

C．此电压最大值为6V

D．t＝s时，交流电压的瞬时值为3 V

2．一交流发电机输出电压为，加在匝数比为1：n的理想升压变压器的原线圈上，变压器的副线圈通过总电阻为R的输电线向用户供电，若发电机的输出功率为P，则输电线上消耗的功率为（    ）

A．        B．        C．        D．

3．如图所示，用理想变压器为一个“6V、12W”的小灯泡供电，变压器原线圈中的输入电压为220V。闭合开关S，小灯泡恰好正常发光。则下列说法中错误的是（    ）

A．变压器原副线圈的匝数之比为110:3

B．变压器原线圈中的输入电流为2A

C．变压器原线圈中的输入功率为12W

D．变压器副线圈中的输出功率为12W

4．通有电流i＝Imsinωt的长直导线OO′与断开的圆形导线圈在同一平面内，如图6所示(设电流由O至O′为正)，为使A端的电势高于B端的电势且UAB减小，交变电流必须处于每个周期的（    ）

A．第一个周期        B．第二个周期

C．第三个周期        D．第四个周期

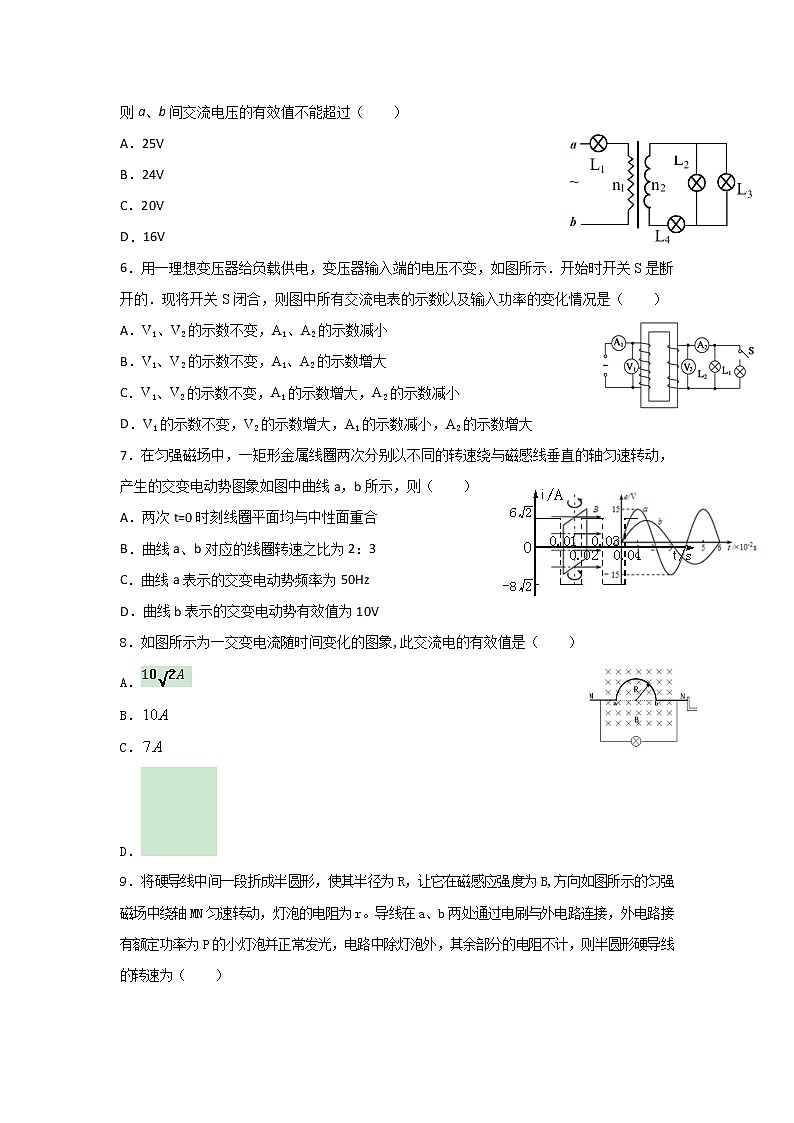

5．如图所示为理想变压器，四个灯泡L1、L2、L3、L4都标有“4V、4W”，变压器原、副线圈匝数比n1:n2=4:1。要求灯泡一个都不能烧毁，假设灯泡电阻不变，则a、b间交流电压的有效值不能超过（    ）

A．25V

B．24V

C．20V

D．16V

6．用一理想变压器给负载供电，变压器输入端的电压不变，如图所示．开始时开关S是断开的．现将开关S闭合，则图中所有交流电表的示数以及输入功率的变化情况是（    ）

A．V1、V2的示数不变，A1、A2的示数减小

B．V1、V2的示数不变，A1、A2的示数增大

C．V1、V2的示数不变，A1的示数增大，A2的示数减小

D．V1的示数不变，V2的示数增大，A1的示数减小，A2的示数增大

7．在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图中曲线a，b所示，则（    ）

A．两次t=0时刻线圈平面均与中性面重合

B．曲线a、b对应的线圈转速之比为2：3

C．曲线a表示的交变电动势频率为50Hz

D．曲线b表示的交变电动势有效值为10V

8．如图所示为一交变电流随时间变化的图象,此交流电的有效值是（    ）

A．

B．

C．

D．

9．将硬导线中间一段折成半圆形，使其半径为R，让它在磁感应强度为B,方向如图所示的匀强磁场中绕轴MN匀速转动，灯泡的电阻为r。导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，则半圆形硬导线的转速为（    ）

A．       B．     C．       D．

10．某发电站为一城市供电的示意图如图所示，其中M为升压变压器，N为降压变压器，假设两变压器均可视为理想变压器．已知变压器M的输入电压U1保持不变，输入电流、输入功率分别用I1、P1表示，输出电压、输出电流、输出功率分别用U2、I2、P2表示；变压器N的输入电压、输入电流、输入功率分别用U3、I3、P3表示，输出电压、输出电流、输出功率分别用U4、I4、P4表示；输电线的阻值为R，输电线损失的功率为ΔP.下列关系式正确的是（    ）

A．I2＝

B．ΔP＝(U2－U3)I3

C．I2>I3

D．当用户的数量增加时，变压器N的输入电压U3增加

11．如图所示，理想变压器原线圈a、b间输入一稳定的正弦交流电，原线圈接有理想交流电流表A，副线圈接有理想交流电压表V，当滑动变阻器的滑片向上滑动时，下列说法正确的是（    ）

A．电压表的示数不变

B．电压表的示数增大

C．电流表的示数增大

D．电阻R2的功率减小

12．将电阻R1和R2按如图甲所示接在理想变压器上，变压器原线圈接在电压为U的交流电源上，R1和R2的电功率之比为2:1，若其它条件不变，只将R1和R2改成如图乙所示的接法，R1和R2上的功率之比1∶8，则图乙中两组副线圈的匝数之比n1∶n2为（    ）

A．1∶2

B．1∶4

C．1∶8

D．1∶16

13．在一小型交流发电机中，矩形金属线圈abcd的面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中，绕轴以角速度ω匀速转动,产生的感应电动势随时间的变化关系如图所示，矩形线圈与阻值为R的电阻构成闭合电路，下列说法中正确的是（    ）

A．从t1到t3这段时间内穿过线圈磁通量的变化量为零

B．从t3到t4这段时间通过电阻R的电荷量为

C．t4时刻穿过线圈的磁通量的变化率大小为E0

D．t4时刻线圈处于中性面位置

14．如图为学校配电房向各个教室的供电示意图,T为理想变压器,、为监控室供电端的电压表和电流表, 、为监控校内变压器输出端的电压表和电流表, 、为教室的负载电阻, 、为教室内的监控电压表和电流表,配电房和教室之间有相当长的一段距离,进入配电室的交流电电压U可认为是不变的,并且各电表均为理想电表,则当开关S闭合时,以下说法正确的是（    ）

A．电流表、和的示数都变大

B．电流表中只有的示数变大

C．电压表中只有的示数变小

D．电压表和的示数都变小

15．理想变压器的输入和输出共用着一个线圈，输入端ao接在交流电源上，输出端bo间的电路如图所示．a、b可沿线圈上下滑动，图中的电表均为理想电表，定值电阻为R0，滑动变阻器的总阻值为R．在滑动片P由滑动变阻器的最上端M滑到最下端N的过程中，下列说法中正确的是（    ）

A．为了保证电流表示数不变，应将a端先向下再向上滑动

B．为了保证电流表示数不变，应将b端先向下再向上滑动

C．为了保证电压表示数不变，应将a端先向下再向上滑动

D．为了保证电压表示数不变，应将b先向上再向下滑动

二、多选题

16．图为模拟远距离输电的部分测试电路。a、b端接电压稳定的正弦交变电源，定值电阻阻值分别为R1、R2，且R1<R2，理想变压器的原、副线圈匝数比为k且k<1，电流表、电压表均为理想表，其示数分别用I和U表示。当向下调节滑动变阻器R3的滑动端P时，电流表、电压表示数变化分别用△I和△U表示。则以下说法正确的是（    ）

A．

B．

C．电源的输出功率一定减小

D．电压表示数一定增加

17．图甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示．现将S1接1、S2闭合，此时L2正常发光．下列说法正确的是（    ）

A．输入电压u的表达式u＝20sin 100πt (V)

B．只断开S2后，L1、L2均正常发光

C．只断开S2后，原线圈的输入功率减小

D．若S1换接到2后，R消耗的电功率为0.8 W

18．如图所示为聚力输电的原理图，升压变压器的原、副线圈匝数比为a，降压变压器的原、副线圈匝数比为b，输电线的电阻为，升压变压器和降圧变圧器均为理想变压器，发电机输出的电压恒为，若由于用户的负载变化，使电压表的示数增大了，则下列判断正确的是（    ）

A．电压表的示数不变        B．电流表的示数减小了

C．电流表的示数减小了   D．输电线损失的功率减小了R

19．如图(a)所示，理想变压器原副线圈匝数比n1 : n2 = 55:4，原线圈接有交流电流表A1，副线圈电路接有交流电压表V、交流电流表A2、滑动变阻器R等，所有电表都是理想电表，二极管D正向电阻为零，反向电阻无穷大，灯泡L的阻值恒定。原线圈接入的交流电压的变化规律如图(b)所示，则下列说法正确的是（    ）

A．交流电压表V的读数为

B．灯泡L两端电压的有效值为

C．当滑动变阻器的触头P向上滑动时，电流表A1示数减小，V示数增大

D．由图（b）可知交流发电机转子的角速度为rad/s

20．如图所示，理想变压器原、副线圈的匝数比为：=10：1，b是原线圈中心的抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为(V)，则（    ）

A．当单刀双掷开关与a连接时，电压表的示数为22V

B．当s时，电压表的读数为110V

C．单刀双据开关与a连接，当滑动变阻器滑片P向上移动的过程中，电压表的示数增大，电流表示数变小

D．当单刀双掷开关由a扳向b时，电压表和电流表A的示数均变大

参考答案

1．D，2．D，3．B，4．A，5．A，6．B，7．A，8．B，9．B，10．B，11．C，12．A，13．B，14．C

15．A，16．BCD，17．ACD，18．AC，19．BD，20．CD
