2021浙江省东阳中学高二10月阶段考试通用技术试题含答案

这是一份2021浙江省东阳中学高二10月阶段考试通用技术试题含答案

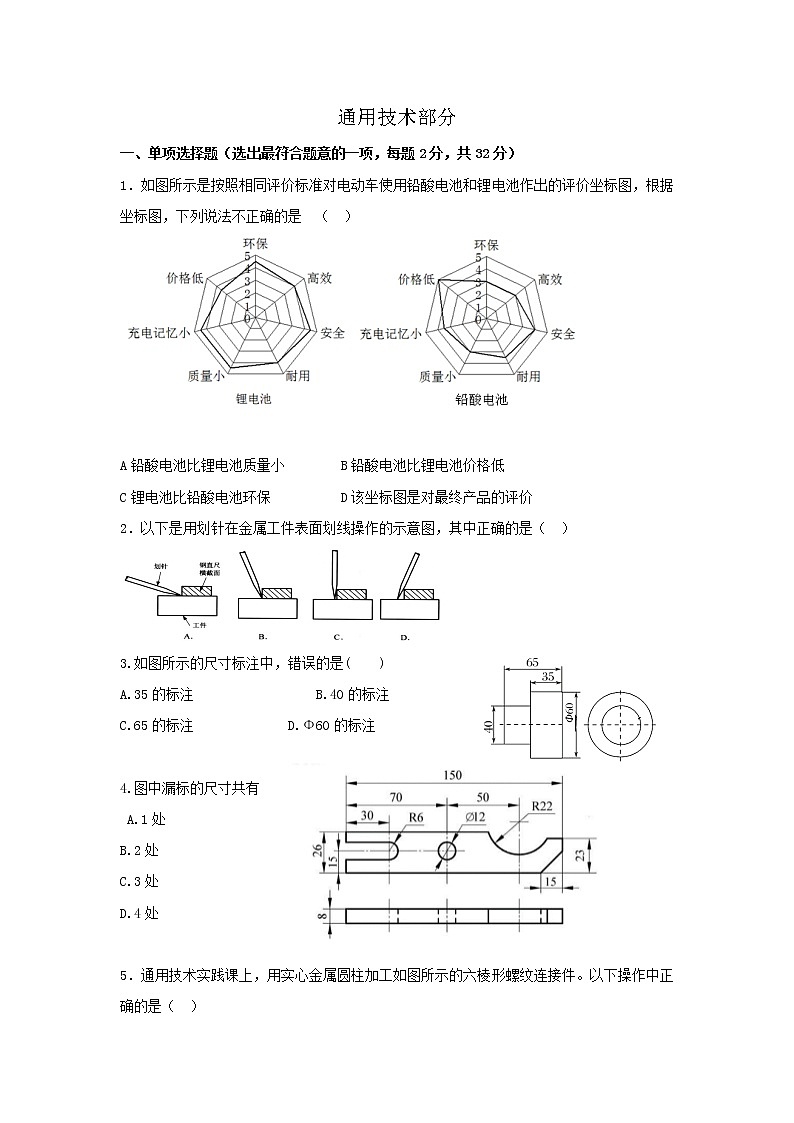

通用技术部分一、单项选择题（选出最符合题意的一项，每题2分，共32分）1．如图所示是按照相同评价标准对电动车使用铅酸电池和锂电池作出的评价坐标图，根据坐标图，下列说法不正确的是 （ ） A铅酸电池比锂电池质量小 B铅酸电池比锂电池价格低C锂电池比铅酸电池环保 D该坐标图是对最终产品的评价2．以下是用划针在金属工件表面划线操作的示意图，其中正确的是（ ）3.如图所示的尺寸标注中，错误的是(　　)A.35的标注 B.40的标注C.65的标注 D.Φ60的标注4.图中漏标的尺寸共有 A.1处B.2处C.3处D.4处5．通用技术实践课上，用实心金属圆柱加工如图所示的六棱形螺纹连接件。以下操作中正确的是（ ）A．可用钢丝锯锯掉圆柱多余部分，再用平锉锉削成标准六棱柱B．在推锉过程中，左手施压由大变小，右手施压要由小变大C．加工螺纹孔前必须先钻一个比螺纹孔稍小光滑圆孔,将六棱柱装夹在台虎钳上，尽可能一次性攻丝到底D．冲眼时，冲尖先倾斜对准划线的交点，再扶直冲眼；钻孔时，应集中注意力，并戴好防护手套6．接上题该六棱形螺纹连接件加工过程中顺序合理的是（ ）A．划线→锯割→锉削→钻孔→攻丝→倒角→电镀B．划线→锯割→锉削→钻孔→倒角→攻丝→电镀C．划线→钻孔→锯割→锉削→攻丝→电镀→倒角D. 划线→锯割→锉削→钻孔→电镀→倒角→攻丝7．如图所示为我国传统木工工艺中的一种榫接结构。已知构件的横截面尺寸均为100mm×100mm，以下关于构件2的结构方案中合理的是（ ）A．B．C．D．8.下面三图分别是平垫圈、弹簧垫圈和螺栓,关于这三种连接件的说法,正确的是(　　)A.平垫圈的作用主要是增大受力面积,减小压强B.弹簧垫圈作用是增加弹性C.平垫圈和弹簧垫圈套在螺栓上的安装顺序没有要求D.螺栓一定要和螺母配套使用9．陈晨同学制作的便携式小凳，在评估的过程中听取了大家的意见，将凳脚板由原来（甲）的形状增开了缺口得了一个“肩”（乙），这主要是出于什么原因的考虑？（ ）A、使外观更加美观 B、使结构强度得到增强C、使重量进一步减轻 D、使成本进一步降低 便携式小凳 甲 乙 10．空调外机通过三角架和膨胀螺丝固定在墙面上，如图所示，上面膨胀螺丝的主要受力变形形式为（ ）A．受拉、受弯曲 B. 受弯曲、受扭转 C．受剪切、受拉 D. 受扭转、受压11.张雷用一块大小合适的钢板加工成如图所示的连接件,加工该连接件的过程中不需要使用的工具为(　　)A.划规 B.手锯 C.台虎钳 D.铁锤12.如图所示的实木小板凳,下列横档设计合理的是 (　　)13.下列有关攻丝的操作方法,不正确的是(　　)A.攻丝时需要一直施加压力 B.起攻时,应确保丝锥中心与孔中心重合C.攻丝时应经常倒转丝锥以利于排屑 D.攻丝可适当加油润滑14.关于结构的稳定性，下列说法中错误的是（ ）A.结构的稳定性与重心有关 B.结构的稳定性与支撑面大小有关C.结构的支撑面越大，重心越低，结构的稳定性越好D.结构的支撑面越大，重心越低，结构的稳定性不一定越好15.如图所示为钢料推送装置，采用多杆机构推动滑块，杆1可在机座1上由电机带动做360°顺时针转动，杆3与机座2铰连接，并推拉杆4使滑块做往返运动。如图状态时，各构件的受力形变形式为(　　)A．杆1受弯曲、杆2受压、杆3受弯曲、杆4受压B．杆1受扭转、杆2受弯曲、杆3受弯曲、杆4受压C．杆1受弯曲、杆2受压、杆3受压、杆4受弯曲D．杆1受拉、杆2受拉、受杆3受弯曲、杆4受拉16如图所示是某工厂优化后的焦炭生产工艺流程图，关于该流程，以下说法不正确的是(　　)A．脱氨工序在苯精制工序之前 B．脱硫和焦油加工是并行工序C．原煤到焦炭之间的工序是串行工序 D．熄焦工序在鼓风冷凝工序之后二、非选择题（17题3分，18题6分，19题9分，共18分）17.请根据所给的立体图，补充三视图中所缺的线18.如图所示是滚子链结构示意图，由内链板、套筒、销轴、外链板和滚子组成。先将外链板l连接在销轴上形成铰连接，将装有内链板l的套筒套到销轴上，销轴和套筒构成铰链，再将滚子、内链板2、外链板2依次装到销轴上，并用开口销固定。该部件装配需要以下环节：A.将滚子装入套筒；B.外链板l连接在销轴上；C.装有滚子的套筒及内链板1插入销轴；D.安装外链板2；E.将开口销插入销轴孔；F.安装内链板2。(1)该部件装配流程为：B→________→________→F→________→________(在“________”处填写装配环节的选项)；(2)用厚度为2mm的扁钢加工外链板2，以下加工方法合理的是________(在以下选项中选择合适的选项，将选项填入“________”处)；A锯割→钻孔→锯割→锉削 B锯割→钻孔→锉削→锯割C划线→划线→锯割→锉削（3）加工外链板2时以下工具用不到的是_______19．如右图所示为一款A型成人用秋千。小通同学看到别人使用后，发现该款成人用秋千不适合小孩子使用(比如小孩易掉下、安全性较差等)，打算重新设计一个小孩使用的秋千，现请你负责设计儿童秋千中的座椅部分，具体要求如下： a．使用对象l0岁以内，体重在40kg以下； b．安全可靠； C.方便使用； d．具有一定的美观性。(1)将你设计的儿童秋千的座椅用草图呈现出来，标出主要的尺寸并对方案作简要说明。小通发现这个问题的方法和途径是_____________________（3）以下材料中不适合做此座椅的为 （在以下选项中选择一项：①不锈钢；②普通玻璃； = 3 \* GB3 ③木材。填写序号）第二部分 通用技术（50分）一、单项选择题（（本大题共16小题，每小题2分，共32分））二、非选择题（17题3分，18题6分，19题9分，共18分）1718 (1) A C D E 顺序不可换 （2）A (3) C19 (2)观察日常生活 （3） EQ \o\ac(○,2)尺寸标注2分，其中主要的长宽高标出得1分，长宽在250--400mm间，高在350-650mm间，再得1分,设计图有基本凳子形状得2分，有扶手和安全措施再得1分，图清晰立体效果好，实物感强再+1分12345678910ABBBBBBABC111213141516ACACAD
